FIAT 500X 2017 Notice d'entretien (in French)

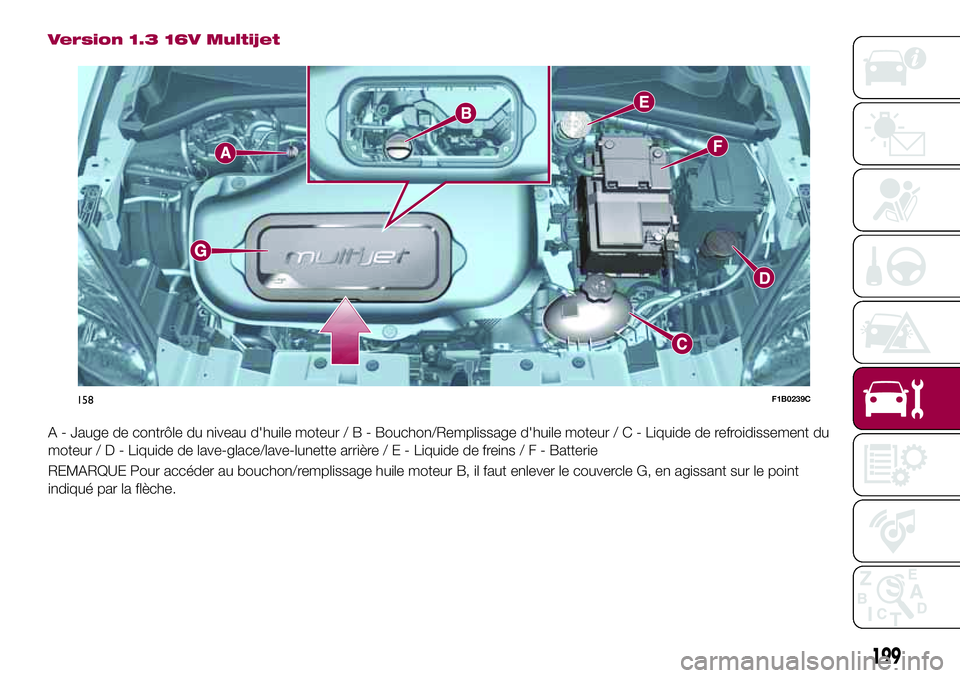

Version 1.3 16V Multijet
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
REMARQUE Pour accéder au bouchon/remplissage huile moteur B, il faut enlever le couvercle G, en agissant sur le point
indiqué par la flèche.
158F1B0239C
199

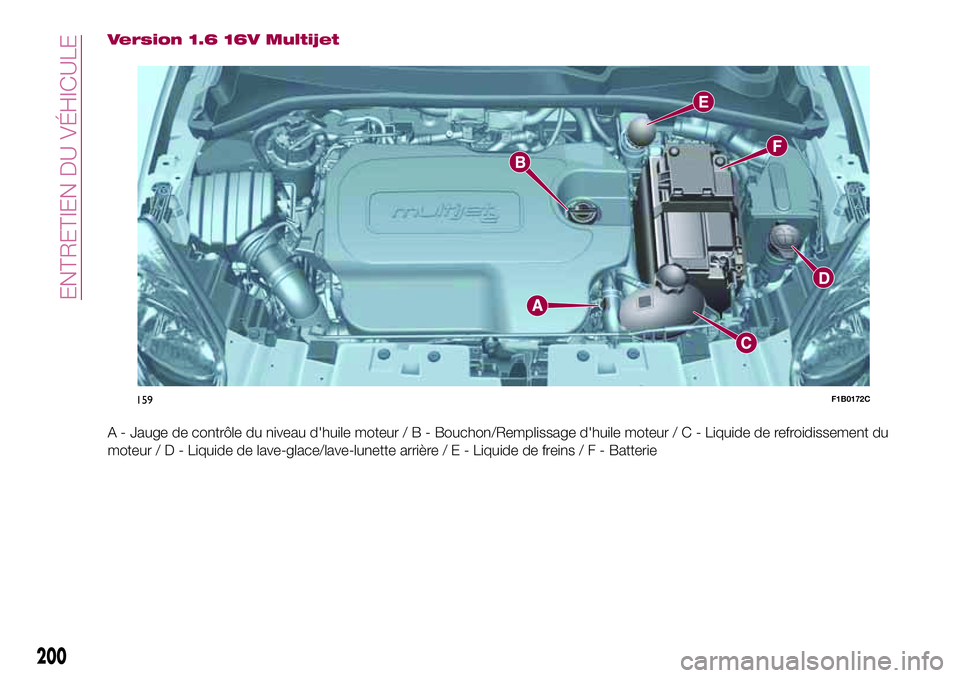

Version 1.6 16V Multijet
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
159F1B0172C
200
ENTRETIEN DU VÉHICULE

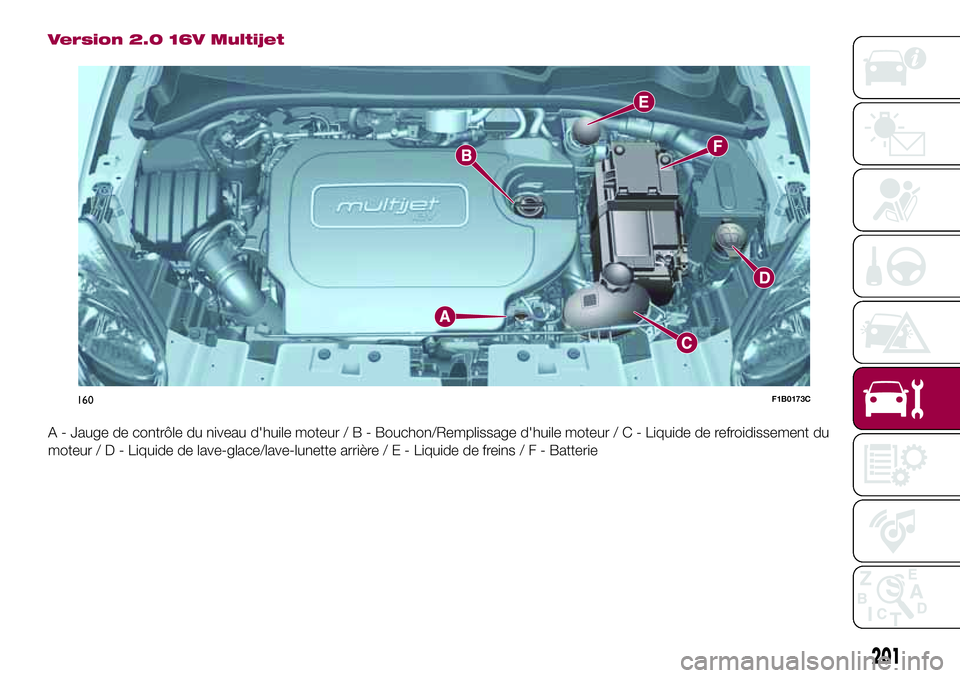

Version 2.0 16V Multijet
A - Jauge de contrôle du niveau d'huile moteur/B-Bouchon/Remplissage d'huile moteur / C - Liquide de refroidissement du
moteur/D-Liquide de lave-glace/lave-lunette arrière/E-Liquide de freins/F-Batterie
160F1B0173C
201

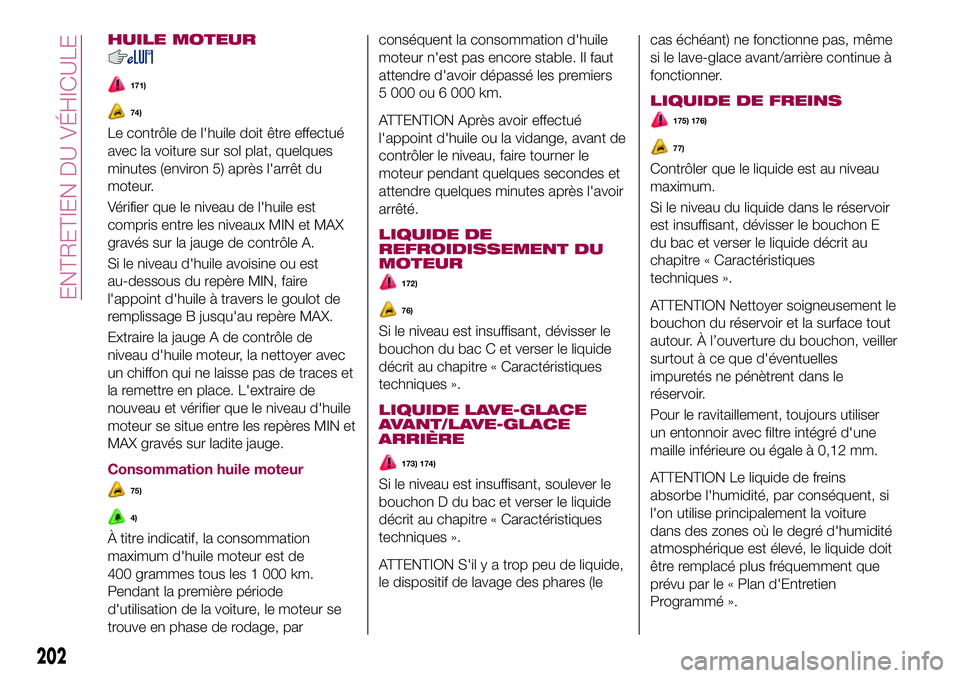

HUILE MOTEUR
171)
74)
Le contrôle de l'huile doit être effectué
avec la voiture sur sol plat, quelques
minutes (environ 5) après l'arrêt du
moteur.
Vérifier que le niveau de l'huile est
compris entre les niveaux MIN et MAX
gravés sur la jauge de contrôle A.
Si le niveau d'huile avoisine ou est
au-dessous du repère MIN, faire
l'appoint d'huile à travers le goulot de
remplissage B jusqu'au repère MAX.
Extraire la jauge A de contrôle de
niveau d'huile moteur, la nettoyer avec
un chiffon qui ne laisse pas de traces et
la remettre en place. L'extraire de
nouveau et vérifier que le niveau d'huile
moteur se situe entre les repères MIN et
MAX gravés sur ladite jauge.
Consommation huile moteur
75)
4)
À titre indicatif, la consommation
maximum d'huile moteur est de
400 grammes tous les 1 000 km.
Pendant la première période
d'utilisation de la voiture, le moteur se
trouve en phase de rodage, parconséquent la consommation d'huile
moteur n'est pas encore stable. Il faut
attendre d'avoir dépassé les premiers
5 000 ou 6 000 km.
ATTENTION Après avoir effectué
l'appoint d'huile ou la vidange, avant de
contrôler le niveau, faire tourner le
moteur pendant quelques secondes et
attendre quelques minutes après l'avoir
arrêté.
LIQUIDE DE
REFROIDISSEMENT DU
MOTEUR
172)
76)
Si le niveau est insuffisant, dévisser le
bouchon du bac C et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
LIQUIDE LAVE-GLACE
AVANT/LAVE-GLACE
ARRIÈRE
173) 174)
Si le niveau est insuffisant, soulever le
bouchon D du bac et verser le liquide
décrit au chapitre « Caractéristiques
techniques ».
ATTENTION S'ilyatroppeudeliquide,
le dispositif de lavage des phares (lecas échéant) ne fonctionne pas, même
si le lave-glace avant/arrière continue à
fonctionner.
LIQUIDE DE FREINS
175) 176)
77)
Contrôler que le liquide est au niveau
maximum.
Si le niveau du liquide dans le réservoir
est insuffisant, dévisser le bouchon E
du bac et verser le liquide décrit au
chapitre « Caractéristiques
techniques ».
ATTENTION Nettoyer soigneusement le
bouchon du réservoir et la surface tout
autour. À l’ouverture du bouchon, veiller
surtout à ce que d'éventuelles
impuretés ne pénètrent dans le
réservoir.
Pour le ravitaillement, toujours utiliser
un entonnoir avec filtre intégré d'une
maille inférieure ou égale à 0,12 mm.
ATTENTION Le liquide de freins
absorbe l'humidité, par conséquent, si
l'on utilise principalement la voiture
dans des zones où le degré d'humidité
atmosphérique est élevé, le liquide doit
être remplacé plus fréquemment que
prévu par le « Plan d'Entretien
Programmé ».
202
ENTRETIEN DU VÉHICULE

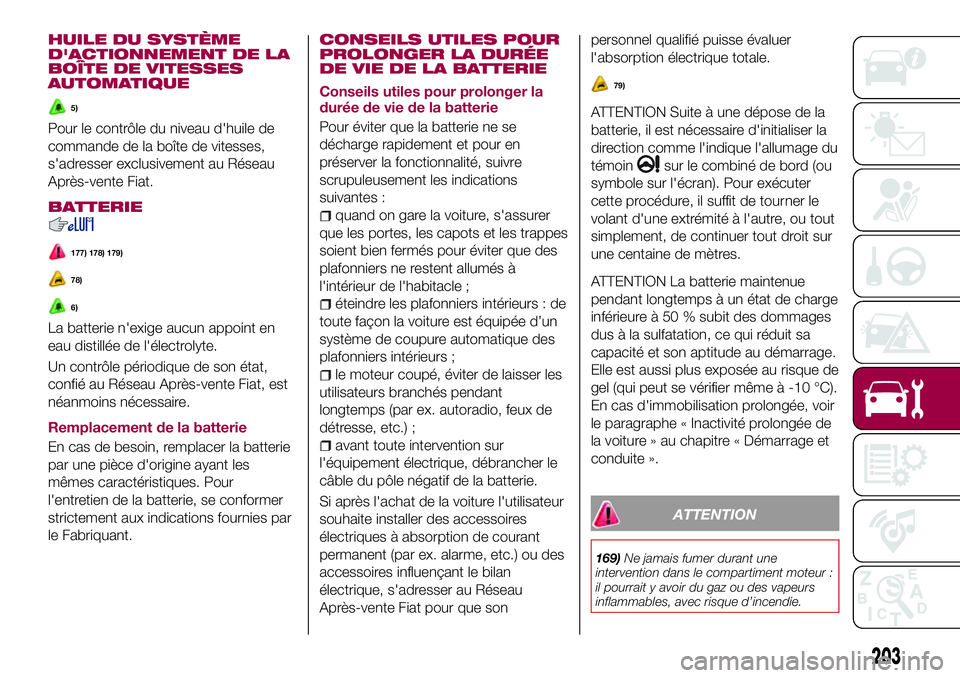

HUILE DU SYSTÈME
D'ACTIONNEMENT DE LA
BOÎTE DE VITESSES
AUTOMATIQUE
5)
Pour le contrôle du niveau d'huile de
commande de la boîte de vitesses,
s'adresser exclusivement au Réseau
Après-vente Fiat.
BATTERIE
177) 178) 179)
78)
6)
La batterie n'exige aucun appoint en
eau distillée de l'électrolyte.
Un contrôle périodique de son état,
confié au Réseau Après-vente Fiat, est
néanmoins nécessaire.
Remplacement de la batterie
En cas de besoin, remplacer la batterie
par une pièce d'origine ayant les
mêmes caractéristiques. Pour
l'entretien de la batterie, se conformer
strictement aux indications fournies par
le Fabriquant.
CONSEILS UTILES POUR
PROLONGER LA DURÉE
DE VIE DE LA BATTERIE
Conseils utiles pour prolonger la
durée de vie de la batterie
Pour éviter que la batterie ne se
décharge rapidement et pour en
préserver la fonctionnalité, suivre
scrupuleusement les indications
suivantes :
quand on gare la voiture, s'assurer
que les portes, les capots et les trappes
soient bien fermés pour éviter que des
plafonniers ne restent allumés à
l'intérieur de l'habitacle ;
éteindre les plafonniers intérieurs : de
toute façon la voiture est équipée d’un
système de coupure automatique des
plafonniers intérieurs ;
le moteur coupé, éviter de laisser les
utilisateurs branchés pendant
longtemps (par ex. autoradio, feux de
détresse, etc.) ;
avant toute intervention sur
l'équipement électrique, débrancher le
câble du pôle négatif de la batterie.
Si après l'achat de la voiture l'utilisateur
souhaite installer des accessoires
électriques à absorption de courant
permanent (par ex. alarme, etc.) ou des
accessoires influençant le bilan
électrique, s'adresser au Réseau
Après-vente Fiat pour que sonpersonnel qualifié puisse évaluer
l'absorption électrique totale.
79)
ATTENTION Suite à une dépose de la
batterie, il est nécessaire d'initialiser la
direction comme l'indique l'allumage du
témoin
sur le combiné de bord (ou
symbole sur l'écran). Pour exécuter
cette procédure, il suffit de tourner le
volant d'une extrémité à l'autre, ou tout
simplement, de continuer tout droit sur
une centaine de mètres.
ATTENTION La batterie maintenue
pendant longtemps à un état de charge
inférieure à 50 % subit des dommages
dus à la sulfatation, ce qui réduit sa
capacité et son aptitude au démarrage.
Elle est aussi plus exposée au risque de
gel (qui peut se vérifier même à -10 °C).
En cas d'immobilisation prolongée, voir
le paragraphe « Inactivité prolongée de
la voiture » au chapitre « Démarrage et
conduite ».
ATTENTION
169)Ne jamais fumer durant une
intervention dans le compartiment moteur :
il pourrait y avoir du gaz ou des vapeurs
inflammables, avec risque d’incendie.
203

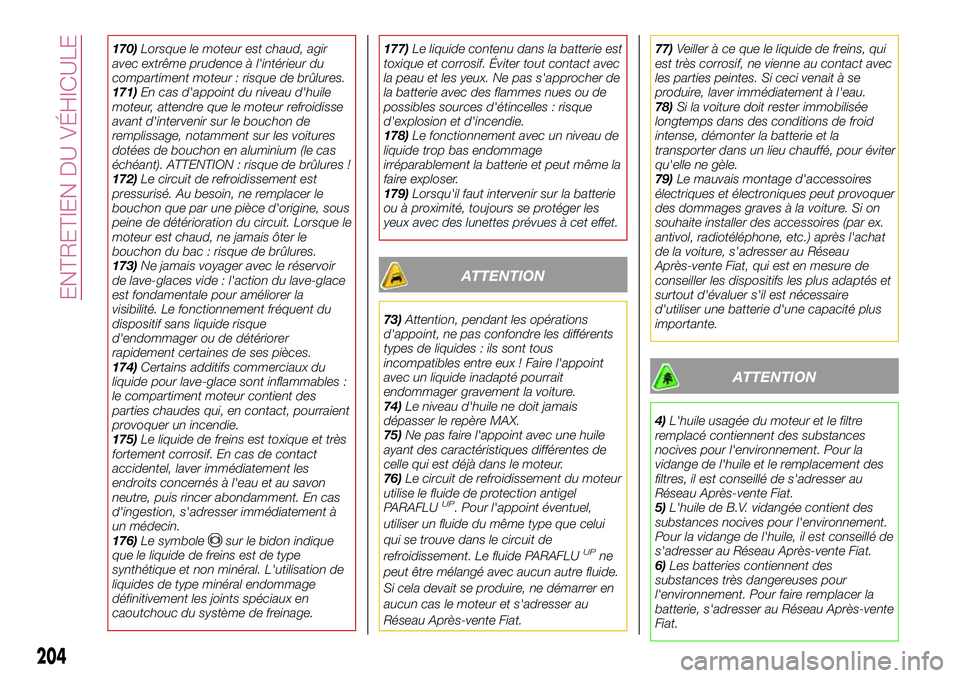

170)Lorsque le moteur est chaud, agir
avec extrême prudence à l'intérieur du
compartiment moteur : risque de brûlures.
171)En cas d'appoint du niveau d'huile
moteur, attendre que le moteur refroidisse
avant d'intervenir sur le bouchon de
remplissage, notamment sur les voitures
dotées de bouchon en aluminium (le cas
échéant). ATTENTION : risque de brûlures !
172)Le circuit de refroidissement est
pressurisé. Au besoin, ne remplacer le
bouchon que par une pièce d'origine, sous
peine de détérioration du circuit. Lorsque le
moteur est chaud, ne jamais ôter le
bouchon du bac : risque de brûlures.
173)Ne jamais voyager avec le réservoir
de lave-glaces vide : l'action du lave-glace
est fondamentale pour améliorer la
visibilité. Le fonctionnement fréquent du
dispositif sans liquide risque
d'endommager ou de détériorer
rapidement certaines de ses pièces.
174)Certains additifs commerciaux du
liquide pour lave-glace sont inflammables :
le compartiment moteur contient des
parties chaudes qui, en contact, pourraient
provoquer un incendie.
175)Le liquide de freins est toxique et très
fortement corrosif. En cas de contact
accidentel, laver immédiatement les
endroits concernés à l'eau et au savon
neutre, puis rincer abondamment. En cas
d'ingestion, s'adresser immédiatement à
un médecin.
176)Le symbole
sur le bidon indique
que le liquide de freins est de type
synthétique et non minéral. L'utilisation de
liquides de type minéral endommage
définitivement les joints spéciaux en
caoutchouc du système de freinage.177)Le liquide contenu dans la batterie est
toxique et corrosif. Éviter tout contact avec
la peau et les yeux. Ne pas s'approcher de
la batterie avec des flammes nues ou de
possibles sources d'étincelles : risque
d'explosion et d'incendie.
178)Le fonctionnement avec un niveau de
liquide trop bas endommage
irréparablement la batterie et peut même la
faire exploser.
179)Lorsqu'il faut intervenir sur la batterie
ou à proximité, toujours se protéger les
yeux avec des lunettes prévues à cet effet.
ATTENTION
73)Attention, pendant les opérations
d'appoint, ne pas confondre les différents
types de liquides : ils sont tous
incompatibles entre eux ! Faire l'appoint
avec un liquide inadapté pourrait
endommager gravement la voiture.
74)Le niveau d'huile ne doit jamais
dépasser le repère MAX.
75)Ne pas faire l'appoint avec une huile
ayant des caractéristiques différentes de
celle qui est déjà dans le moteur.
76)Le circuit de refroidissement du moteur
utilise le fluide de protection antigel
PARAFLU
UP. Pour l'appoint éventuel,
utiliser un fluide du même type que celui
qui se trouve dans le circuit de
refroidissement. Le fluide PARAFLU
UPne
peut être mélangé avec aucun autre fluide.
Si cela devait se produire, ne démarrer en
aucun cas le moteur et s'adresser au
Réseau Après-vente Fiat.77)Veiller à ce que le liquide de freins, qui
est très corrosif, ne vienne au contact avec
les parties peintes. Si ceci venait à se
produire, laver immédiatement à l'eau.
78)Si la voiture doit rester immobilisée
longtemps dans des conditions de froid
intense, démonter la batterie et la
transporter dans un lieu chauffé, pour éviter
qu'elle ne gèle.
79)Le mauvais montage d'accessoires
électriques et électroniques peut provoquer
des dommages graves à la voiture. Si on
souhaite installer des accessoires (par ex.
antivol, radiotéléphone, etc.) après l'achat
de la voiture, s'adresser au Réseau
Après-vente Fiat, qui est en mesure de
conseiller les dispositifs les plus adaptés et
surtout d'évaluer s'il est nécessaire
d'utiliser une batterie d'une capacité plus
importante.
ATTENTION
4)L'huile usagée du moteur et le filtre
remplacé contiennent des substances
nocives pour l'environnement. Pour la
vidange de l'huile et le remplacement des
filtres, il est conseillé de s'adresser au
Réseau Après-vente Fiat.
5)L'huile de B.V. vidangée contient des
substances nocives pour l'environnement.
Pour la vidange de l'huile, il est conseillé de
s'adresser au Réseau Après-vente Fiat.
6)Les batteries contiennent des
substances très dangereuses pour
l'environnement. Pour faire remplacer la
batterie, s'adresser au Réseau Après-vente
Fiat.
204
ENTRETIEN DU VÉHICULE

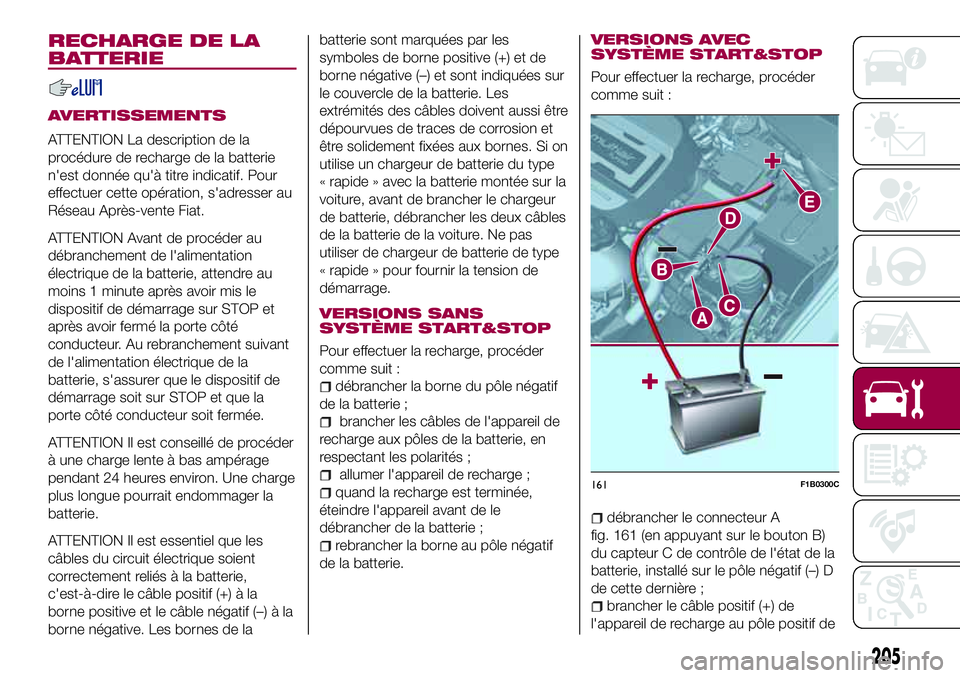

RECHARGE DE LA
BATTERIE
AVERTISSEMENTS
ATTENTION La description de la
procédure de recharge de la batterie
n'est donnée qu'à titre indicatif. Pour
effectuer cette opération, s'adresser au
Réseau Après-vente Fiat.
ATTENTION Avant de procéder au
débranchement de l'alimentation
électrique de la batterie, attendre au
moins 1 minute après avoir mis le
dispositif de démarrage sur STOP et
après avoir fermé la porte côté
conducteur. Au rebranchement suivant
de l'alimentation électrique de la
batterie, s'assurer que le dispositif de
démarrage soit sur STOP et que la
porte côté conducteur soit fermée.
ATTENTION Il est conseillé de procéder
à une charge lente à bas ampérage
pendant 24 heures environ. Une charge
plus longue pourrait endommager la
batterie.
ATTENTION Il est essentiel que les
câbles du circuit électrique soient
correctement reliés à la batterie,
c'est-à-dire le câble positif (+) à la
borne positive et le câble négatif (–) à la
borne négative. Les bornes de labatterie sont marquées par les
symboles de borne positive (+) et de
borne négative (–) et sont indiquées sur
le couvercle de la batterie. Les
extrémités des câbles doivent aussi être
dépourvues de traces de corrosion et
être solidement fixées aux bornes. Si on
utilise un chargeur de batterie du type
« rapide » avec la batterie montée sur la
voiture, avant de brancher le chargeur
de batterie, débrancher les deux câbles
de la batterie de la voiture. Ne pas
utiliser de chargeur de batterie de type
« rapide » pour fournir la tension de
démarrage.
VERSIONS SANS
SYSTÈME START&STOP
Pour effectuer la recharge, procéder
comme suit :
débrancher la borne du pôle négatif
de la batterie ;
brancher les câbles de l'appareil de
recharge aux pôles de la batterie, en
respectant les polarités ;
allumer l'appareil de recharge ;
quand la recharge est terminée,
éteindre l'appareil avant de le
débrancher de la batterie ;
rebrancher la borne au pôle négatif
de la batterie.
VERSIONS AVEC
SYSTÈME START&STOP
Pour effectuer la recharge, procéder
comme suit :
débrancher le connecteur A
fig. 161 (en appuyant sur le bouton B)
du capteur C de contrôle de l'état de la
batterie, installé sur le pôle négatif (–) D
de cette dernière ;
brancher le câble positif (+) de
l'appareil de recharge au pôle positif de
161F1B0300C
205

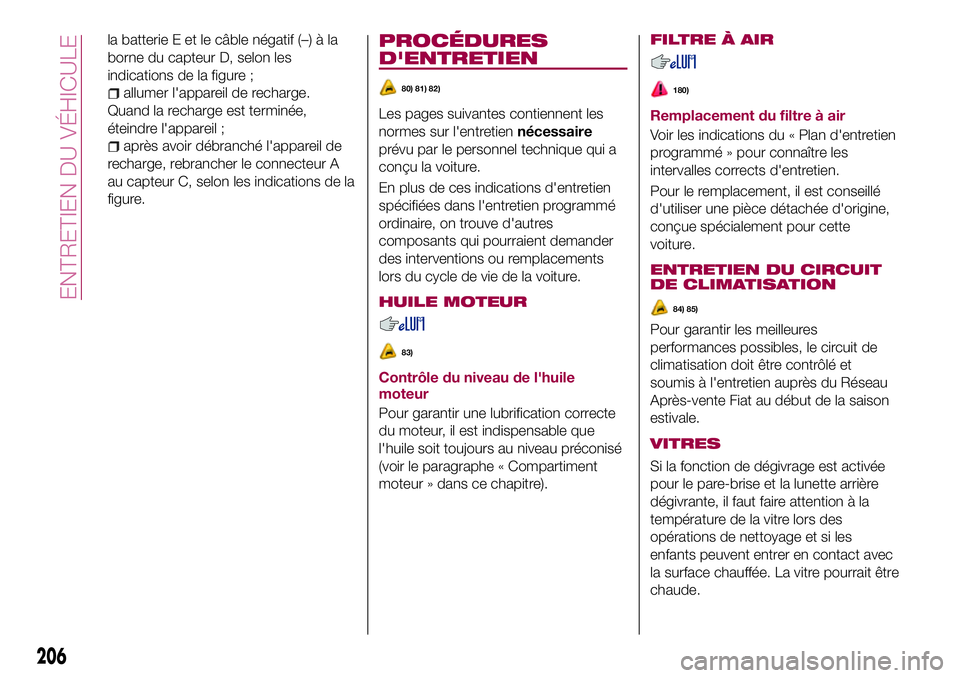

la batterie E et le câble négatif (–) à la
borne du capteur D, selon les
indications de la figure ;
allumer l'appareil de recharge.
Quand la recharge est terminée,
éteindre l'appareil ;
après avoir débranché l'appareil de
recharge, rebrancher le connecteur A
au capteur C, selon les indications de la
figure.
PROCÉDURES
D'ENTRETIEN
80) 81) 82)
Les pages suivantes contiennent les
normes sur l'entretiennécessaire
prévu par le personnel technique qui a
conçu la voiture.
En plus de ces indications d'entretien
spécifiées dans l'entretien programmé
ordinaire, on trouve d'autres
composants qui pourraient demander
des interventions ou remplacements
lors du cycle de vie de la voiture.
HUILE MOTEUR
83)
Contrôle du niveau de l'huile
moteur
Pour garantir une lubrification correcte
du moteur, il est indispensable que
l'huile soit toujours au niveau préconisé
(voir le paragraphe « Compartiment
moteur » dans ce chapitre).
FILTRE À AIR
180)
Remplacement du filtre à air
Voir les indications du « Plan d'entretien
programmé » pour connaître les
intervalles corrects d'entretien.
Pour le remplacement, il est conseillé
d'utiliser une pièce détachée d'origine,
conçue spécialement pour cette
voiture.
ENTRETIEN DU CIRCUIT
DE CLIMATISATION
84) 85)
Pour garantir les meilleures
performances possibles, le circuit de
climatisation doit être contrôlé et
soumis à l'entretien auprès du Réseau
Après-vente Fiat au début de la saison
estivale.
VITRES
Si la fonction de dégivrage est activée
pour le pare-brise et la lunette arrière
dégivrante, il faut faire attention à la
température de la vitre lors des
opérations de nettoyage et si les
enfants peuvent entrer en contact avec
la surface chauffée. La vitre pourrait être
chaude.
206
ENTRETIEN DU VÉHICULE

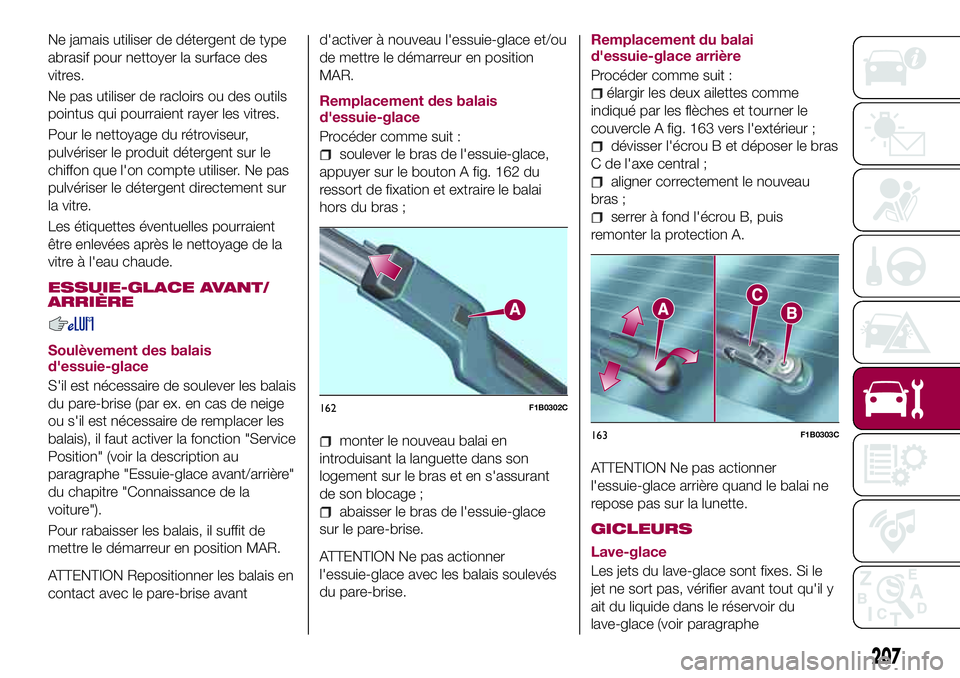

Ne jamais utiliser de détergent de type
abrasif pour nettoyer la surface des
vitres.
Ne pas utiliser de racloirs ou des outils
pointus qui pourraient rayer les vitres.
Pour le nettoyage du rétroviseur,
pulvériser le produit détergent sur le
chiffon que l'on compte utiliser. Ne pas
pulvériser le détergent directement sur
la vitre.
Les étiquettes éventuelles pourraient
être enlevées après le nettoyage de la
vitre à l'eau chaude.
ESSUIE-GLACE AVANT/
ARRIÈRE
Soulèvement des balais
d'essuie-glace
S'il est nécessaire de soulever les balais
du pare-brise (par ex. en cas de neige
ou s'il est nécessaire de remplacer les
balais), il faut activer la fonction "Service
Position" (voir la description au
paragraphe "Essuie-glace avant/arrière"
du chapitre "Connaissance de la
voiture").
Pour rabaisser les balais, il suffit de
mettre le démarreur en position MAR.
ATTENTION Repositionner les balais en
contact avec le pare-brise avantd'activer à nouveau l'essuie-glace et/ou
de mettre le démarreur en position
MAR.
Remplacement des balais
d'essuie-glace
Procéder comme suit :
soulever le bras de l'essuie-glace,
appuyer sur le bouton A fig. 162 du
ressort de fixation et extraire le balai
hors du bras ;
monter le nouveau balai en
introduisant la languette dans son
logement sur le bras et en s'assurant
de son blocage ;
abaisser le bras de l'essuie-glace
sur le pare-brise.
ATTENTION Ne pas actionner
l'essuie-glace avec les balais soulevés
du pare-brise.
Remplacement du balai
d'essuie-glace arrière
Procéder comme suit :
élargir les deux ailettes comme
indiqué par les flèches et tourner le
couvercle A fig. 163 vers l'extérieur ;
dévisser l'écrou B et déposer le bras
C de l'axe central ;
aligner correctement le nouveau
bras ;
serrer à fond l'écrou B, puis
remonter la protection A.
ATTENTION Ne pas actionner
l'essuie-glace arrière quand le balai ne
repose pas sur la lunette.
GICLEURS
Lave-glace
Les jets du lave-glace sont fixes. Si le
jet ne sort pas, vérifier avant tout qu'il y
ait du liquide dans le réservoir du
lave-glace (voir paragraphe
162F1B0302C
163F1B0303C
207

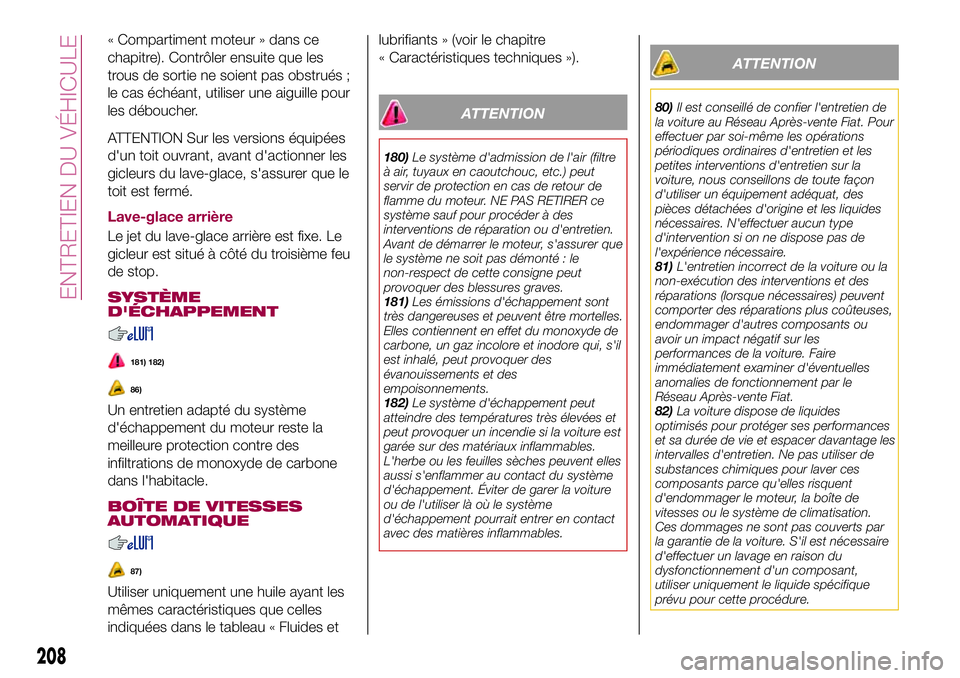

« Compartiment moteur » dans ce
chapitre). Contrôler ensuite que les
trous de sortie ne soient pas obstrués ;
le cas échéant, utiliser une aiguille pour
les déboucher.
ATTENTION Sur les versions équipées
d'un toit ouvrant, avant d'actionner les
gicleurs du lave-glace, s'assurer que le
toit est fermé.
Lave-glace arrière
Le jet du lave-glace arrière est fixe. Le
gicleur est situé à côté du troisième feu
de stop.
SYSTÈME
D'ÉCHAPPEMENT
181) 182)
86)
Un entretien adapté du système
d'échappement du moteur reste la
meilleure protection contre des
infiltrations de monoxyde de carbone
dans l'habitacle.
BOÎTE DE VITESSES
AUTOMATIQUE
87)
Utiliser uniquement une huile ayant les
mêmes caractéristiques que celles
indiquées dans le tableau « Fluides etlubrifiants » (voir le chapitre
« Caractéristiques techniques »).
ATTENTION
180)Le système d'admission de l'air (filtre
à air, tuyaux en caoutchouc, etc.) peut
servir de protection en cas de retour de
flamme du moteur. NE PAS RETIRER ce
système sauf pour procéder à des
interventions de réparation ou d'entretien.
Avant de démarrer le moteur, s'assurer que
le système ne soit pas démonté : le
non-respect de cette consigne peut
provoquer des blessures graves.
181)Les émissions d'échappement sont
très dangereuses et peuvent être mortelles.
Elles contiennent en effet du monoxyde de
carbone, un gaz incolore et inodore qui, s'il
est inhalé, peut provoquer des
évanouissements et des
empoisonnements.
182)Le système d'échappement peut
atteindre des températures très élevées et
peut provoquer un incendie si la voiture est
garée sur des matériaux inflammables.
L'herbe ou les feuilles sèches peuvent elles
aussi s'enflammer au contact du système
d'échappement. Éviter de garer la voiture
ou de l'utiliser là où le système
d'échappement pourrait entrer en contact
avec des matières inflammables.
ATTENTION
80)Il est conseillé de confier l'entretien de
la voiture au Réseau Après-vente Fiat. Pour
effectuer par soi-même les opérations
périodiques ordinaires d'entretien et les
petites interventions d'entretien sur la
voiture, nous conseillons de toute façon
d'utiliser un équipement adéquat, des
pièces détachées d'origine et les liquides
nécessaires. N'effectuer aucun type
d'intervention si on ne dispose pas de
l'expérience nécessaire.
81)L'entretien incorrect de la voiture ou la
non-exécution des interventions et des
réparations (lorsque nécessaires) peuvent
comporter des réparations plus coûteuses,
endommager d'autres composants ou
avoir un impact négatif sur les
performances de la voiture. Faire
immédiatement examiner d'éventuelles
anomalies de fonctionnement par le
Réseau Après-vente Fiat.
82)La voiture dispose de liquides
optimisés pour protéger ses performances
et sa durée de vie et espacer davantage les
intervalles d'entretien. Ne pas utiliser de
substances chimiques pour laver ces
composants parce qu'elles risquent
d'endommager le moteur, la boîte de
vitesses ou le système de climatisation.
Ces dommages ne sont pas couverts par
la garantie de la voiture. S'il est nécessaire
d'effectuer un lavage en raison du
dysfonctionnement d'un composant,
utiliser uniquement le liquide spécifique
prévu pour cette procédure.
208
ENTRETIEN DU VÉHICULE
