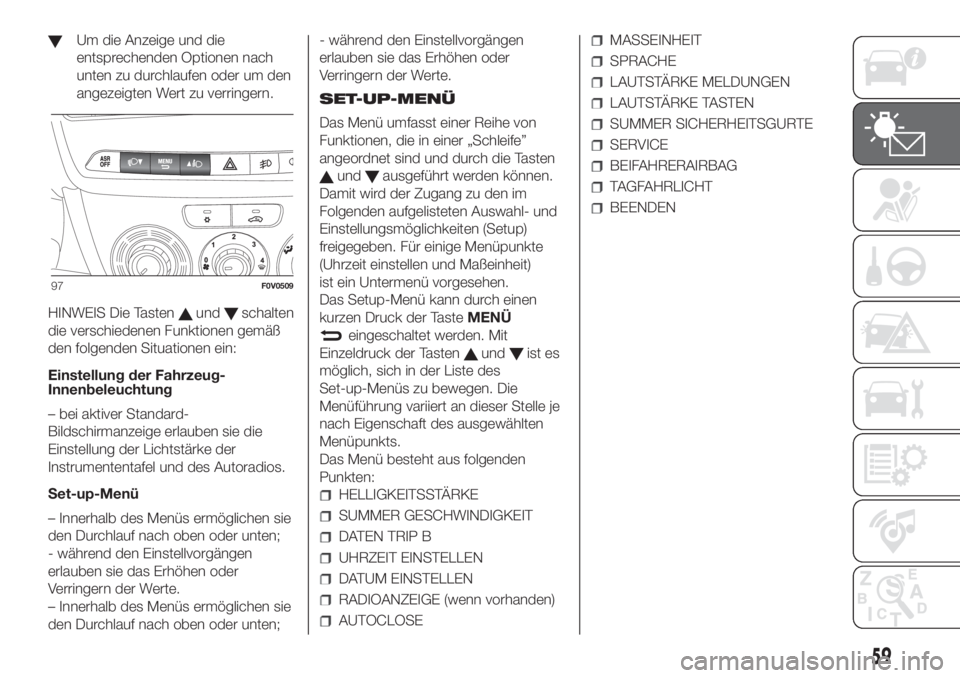

Um die Anzeige und die
entsprechenden Optionen nach
unten zu durchlaufen oder um den
angezeigten Wert zu verringern.
HINWEIS Die Tasten
undschalten
die verschiedenen Funktionen gemäß
den folgenden Situationen ein:
Einstellung der Fahrzeug-
Innenbeleuchtung
– bei aktiver Standard-
Bildschirmanzeige erlauben sie die
Einstellung der Lichtstärke der
Instrumententafel und des Autoradios.
Set-up-Menü
– Innerhalb des Menüs ermöglichen sie
den Durchlauf nach oben oder unten;
- während den Einstellvorgängen
erlauben sie das Erhöhen oder
Verringern der Werte.
– Innerhalb des Menüs ermöglichen sie
den Durchlauf nach oben oder unten;- während den Einstellvorgängen
erlauben sie das Erhöhen oder
Verringern der Werte.
SET-UP-MENÜ
Das Menü umfasst einer Reihe von
Funktionen, die in einer „Schleife”
angeordnet sind und durch die Tasten
undausgeführt werden können.
Damit wird der Zugang zu den im
Folgenden aufgelisteten Auswahl- und
Einstellungsmöglichkeiten (Setup)
freigegeben. Für einige Menüpunkte
(Uhrzeit einstellen und Maßeinheit)
ist ein Untermenü vorgesehen.
Das Setup-Menü kann durch einen
kurzen Druck der TasteMENÜ
eingeschaltet werden. Mit
Einzeldruck der Tasten
undist es
möglich, sich in der Liste des
Set-up-Menüs zu bewegen. Die
Menüführung variiert an dieser Stelle je
nach Eigenschaft des ausgewählten
Menüpunkts.
Das Menü besteht aus folgenden
Punkten:
HELLIGKEITSSTÄRKE
SUMMER GESCHWINDIGKEIT
DATEN TRIP B
UHRZEIT EINSTELLEN
DATUM EINSTELLEN
RADIOANZEIGE (wenn vorhanden)
AUTOCLOSE
MASSEINHEIT
SPRACHE
LAUTSTÄRKE MELDUNGEN
LAUTSTÄRKE TASTEN
SUMMER SICHERHEITSGURTE
SERVICE
BEIFAHRERAIRBAG
TAGFAHRLICHT
BEENDEN
97F0V0509
59

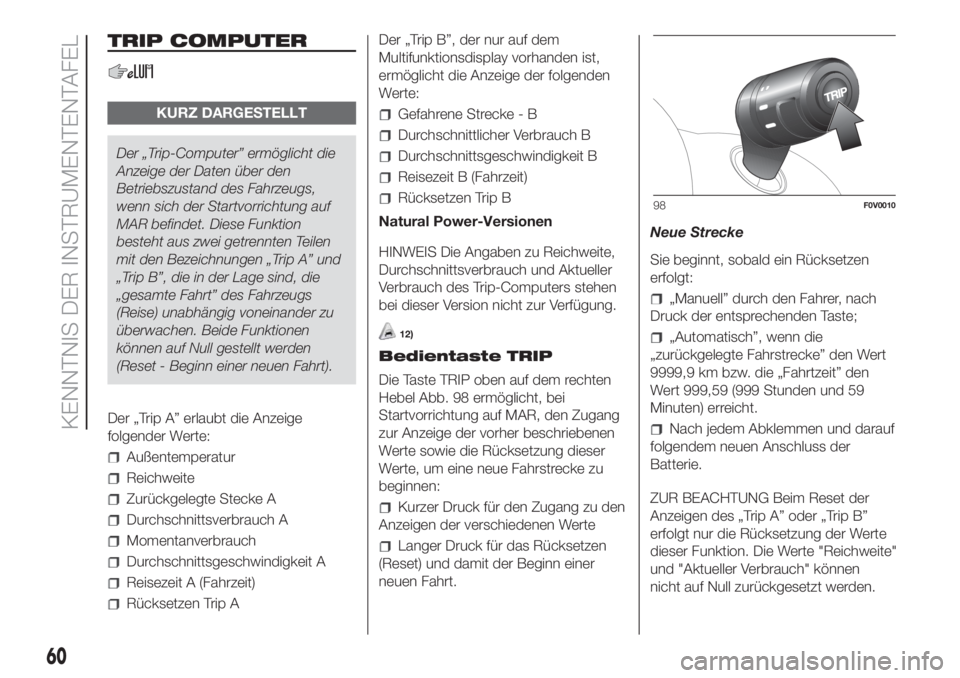

TRIP COMPUTER
KURZ DARGESTELLT
Der „Trip-Computer” ermöglicht die
Anzeige der Daten über den
Betriebszustand des Fahrzeugs,
wenn sich der Startvorrichtung auf
MAR befindet. Diese Funktion
besteht aus zwei getrennten Teilen
mit den Bezeichnungen „Trip A” und
„Trip B”, die in der Lage sind, die
„gesamte Fahrt” des Fahrzeugs
(Reise) unabhängig voneinander zu
überwachen. Beide Funktionen
können auf Null gestellt werden
(Reset - Beginn einer neuen Fahrt).
Der „Trip A” erlaubt die Anzeige
folgender Werte:
Außentemperatur
Reichweite
Zurückgelegte Stecke A
Durchschnittsverbrauch A
Momentanverbrauch
Durchschnittsgeschwindigkeit A
Reisezeit A (Fahrzeit)
Rücksetzen Trip ADer „Trip B”, der nur auf dem
Multifunktionsdisplay vorhanden ist,
ermöglicht die Anzeige der folgenden
Werte:
Gefahrene Strecke - B
Durchschnittlicher Verbrauch B
Durchschnittsgeschwindigkeit B
Reisezeit B (Fahrzeit)
Rücksetzen Trip B
Natural Power-Versionen
HINWEIS Die Angaben zu Reichweite,
Durchschnittsverbrauch und Aktueller
Verbrauch des Trip-Computers stehen
bei dieser Version nicht zur Verfügung.
12)
Bedientaste TRIP
Die Taste TRIP oben auf dem rechten
Hebel Abb. 98 ermöglicht, bei
Startvorrichtung auf MAR, den Zugang
zur Anzeige der vorher beschriebenen
Werte sowie die Rücksetzung dieser
Werte, um eine neue Fahrstrecke zu
beginnen:
Kurzer Druck für den Zugang zu den
Anzeigen der verschiedenen Werte
Langer Druck für das Rücksetzen
(Reset) und damit der Beginn einer
neuen Fahrt.Neue Strecke
Sie beginnt, sobald ein Rücksetzen
erfolgt:
„Manuell” durch den Fahrer, nach
Druck der entsprechenden Taste;
„Automatisch”, wenn die
„zurückgelegte Fahrstrecke” den Wert
9999,9 km bzw. die „Fahrtzeit” den
Wert 999,59 (999 Stunden und 59
Minuten) erreicht.
Nach jedem Abklemmen und darauf
folgendem neuen Anschluss der
Batterie.
ZUR BEACHTUNG Beim Reset der
Anzeigen des „Trip A” oder „Trip B”
erfolgt nur die Rücksetzung der Werte
dieser Funktion. Die Werte "Reichweite"
und "Aktueller Verbrauch" können
nicht auf Null zurückgesetzt werden.
98F0V0010
60
KENNTNIS DER INSTRUMENTENTAFEL

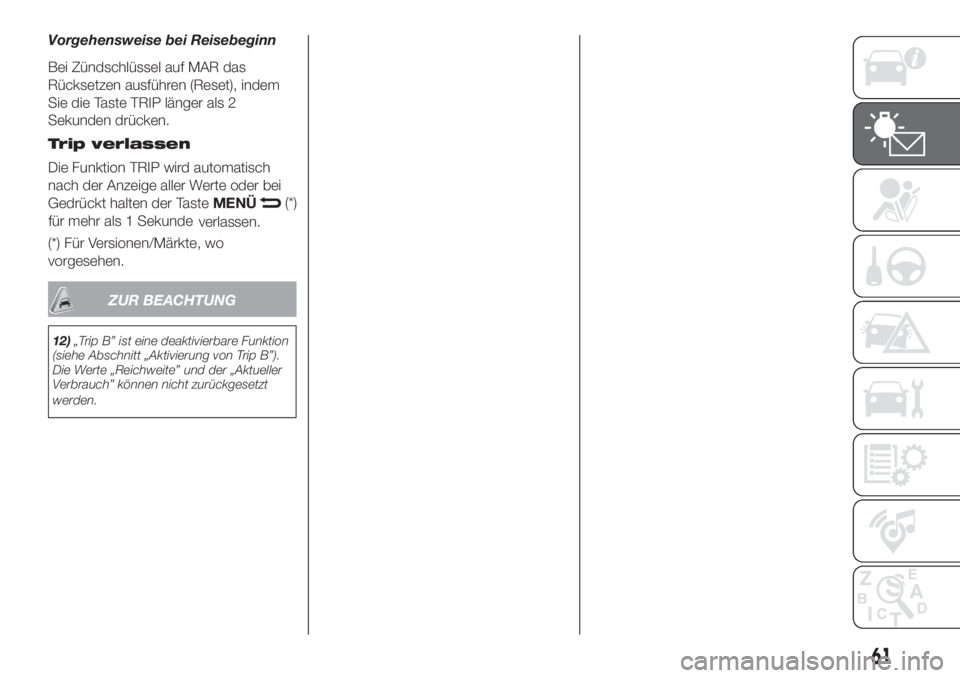

Vorgehensweise bei Reisebeginn
Bei Zündschlüssel auf MAR das
Rücksetzen ausführen (Reset), indem
Sie die Taste TRIP länger als 2
Sekunden drücken.
Trip verlassen
Die Funktion TRIP wird automatisch
nach der Anzeige aller Werte oder bei
Gedrückt halten der TasteMENÜ
(*)
für mehr als 1 Sekunde
verlassen.
(*) Für Versionen/Märkte, wo
vorgesehen.
ZUR BEACHTUNG
12)„Trip B” ist eine deaktivierbare Funktion
(siehe Abschnitt „Aktivierung von Trip B”).
Die Werte „Reichweite” und der „Aktueller
Verbrauch” können nicht zurückgesetzt
werden.
61

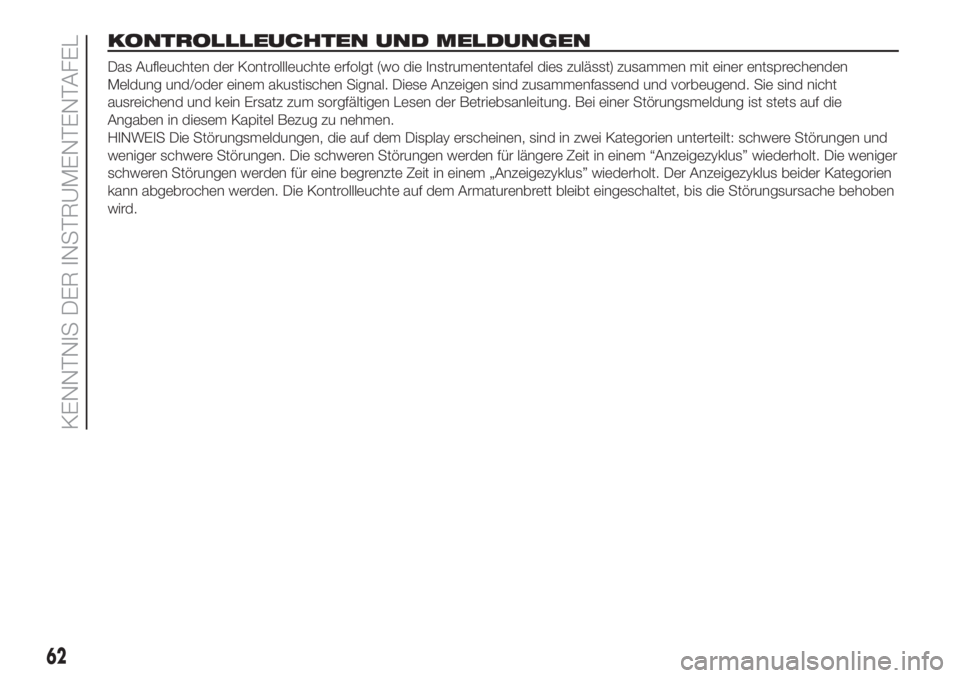

KONTROLLLEUCHTEN UND MELDUNGEN
Das Aufleuchten der Kontrollleuchte erfolgt (wo die Instrumententafel dies zulässt) zusammen mit einer entsprechenden
Meldung und/oder einem akustischen Signal. Diese Anzeigen sind zusammenfassend und vorbeugend. Sie sind nicht
ausreichend und kein Ersatz zum sorgfältigen Lesen der Betriebsanleitung. Bei einer Störungsmeldung ist stets auf die
Angaben in diesem Kapitel Bezug zu nehmen.
HINWEIS Die Störungsmeldungen, die auf dem Display erscheinen, sind in zwei Kategorien unterteilt: schwere Störungen und
weniger schwere Störungen. Die schweren Störungen werden für längere Zeit in einem “Anzeigezyklus” wiederholt. Die weniger
schweren Störungen werden für eine begrenzte Zeit in einem „Anzeigezyklus” wiederholt. Der Anzeigezyklus beider Kategorien
kann abgebrochen werden. Die Kontrollleuchte auf dem Armaturenbrett bleibt eingeschaltet, bis die Störungsursache behoben
wird.
62
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
RotUNGENÜGENDE BREMSFLÜSSIGKEIT/HANDBREMSE
ANGEZOGEN/ UNTERDRUCK SERVOBREMSE
UNZUREICHEND
Wird der Schlüssel auf MAR gedreht, geht die
Kontrollleuchte an, muss aber nach einigen Sekunden
erlöschen.
44)
Bremsflüssigkeitsmangel
Die Kontrollleuchte schaltet sich ein, wenn die
Bremsflüssigkeit im Behälter wegen eines möglichen
Lecks im Kreis unter den Mindeststand sinkt.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Den Bremsflüssigkeitsstand korrigieren und darauf
achten, dass die Kontrollleuchte erlischt.
Wenn die Kontrollleuchte während der Fahrt aufleuchtet
(bei einigen Versionen zusammen mit einer Meldung auf
dem Display), halten Sie sofort an und wenden Sie sich
an das Fiat-Servicenetz.
Handbremse angezogen
Die Leuchten gehen bei angezogener Feststellbremse
an.
Wenn das Fahrzeug fährt, ertönt bei einigen
Ausführungen auch ein akustisches Signal.
Wenn diese Kontrollleuchte während der Fahrt
aufleuchtet, bitte prüfen ob die Handbremse noch
angezogen ist.Die Handbremse lösen und darauf achten, dass die
Kontrollleuchte erlischt.
Wenn die Kontrollleuchte eingeschaltet bleibt, sich an
das Fiat-Servicenetz wenden.
63

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

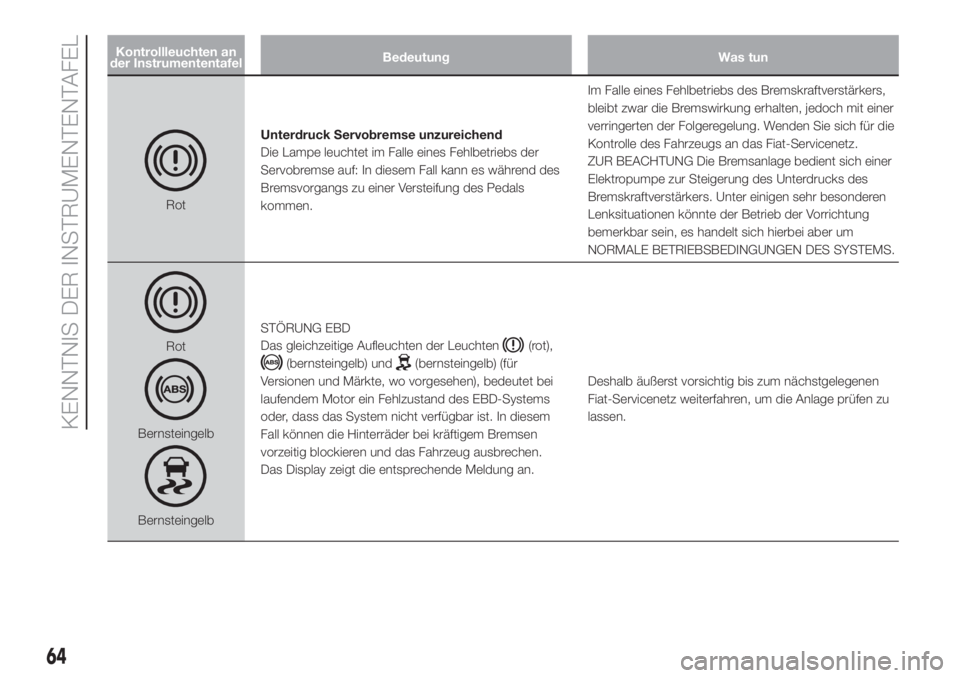

RotUnterdruck Servobremse unzureichend
Die Lampe leuchtet im Falle eines Fehlbetriebs der
Servobremse auf: In diesem Fall kann es während des
Bremsvorgangs zu einer Versteifung des Pedals
kommen.Im Falle eines Fehlbetriebs des Bremskraftverstärkers,
bleibt zwar die Bremswirkung erhalten, jedoch mit einer
verringerten der Folgeregelung. Wenden Sie sich für die
Kontrolle des Fahrzeugs an das Fiat-Servicenetz.
ZUR BEACHTUNG Die Bremsanlage bedient sich einer
Elektropumpe zur Steigerung des Unterdrucks des
Bremskraftverstärkers. Unter einigen sehr besonderen
Lenksituationen könnte der Betrieb der Vorrichtung
bemerkbar sein, es handelt sich hierbei aber um
NORMALE BETRIEBSBEDINGUNGEN DES SYSTEMS.
Rot
Bernsteingelb
BernsteingelbSTÖRUNG EBD
Das gleichzeitige Aufleuchten der Leuchten
(rot),
(bernsteingelb) und(bernsteingelb) (für
Versionen und Märkte, wo vorgesehen), bedeutet bei
laufendem Motor ein Fehlzustand des EBD-Systems
oder, dass das System nicht verfügbar ist. In diesem
Fall können die Hinterräder bei kräftigem Bremsen
vorzeitig blockieren und das Fahrzeug ausbrechen.
Das Display zeigt die entsprechende Meldung an.Deshalb äußerst vorsichtig bis zum nächstgelegenen
Fiat-Servicenetz weiterfahren, um die Anlage prüfen zu
lassen.
64
KENNTNIS DER INSTRUMENTENTAFEL

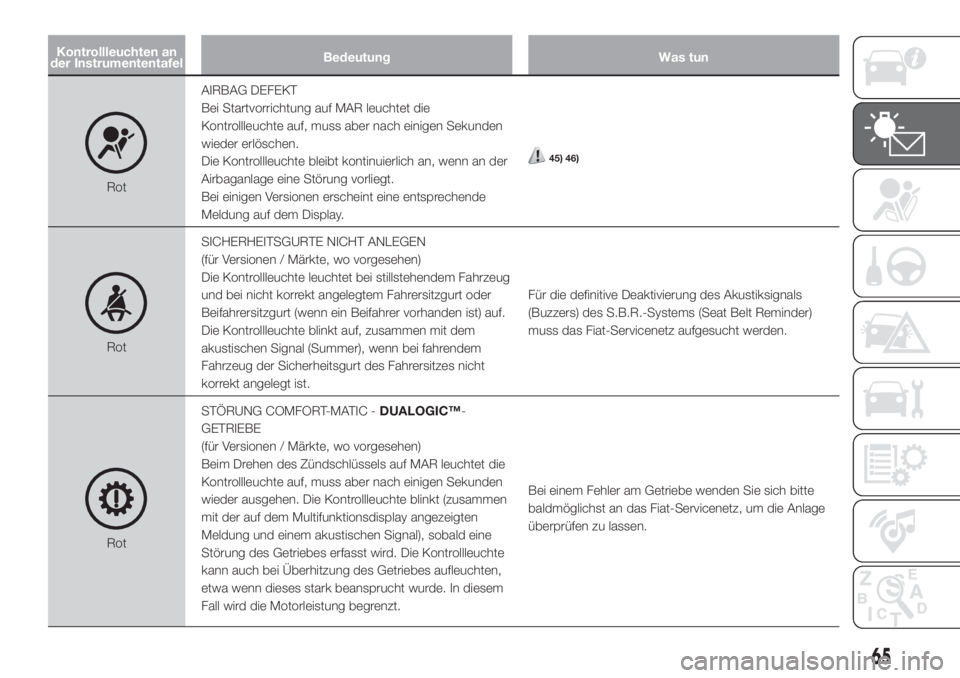

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
RotAIRBAG DEFEKT
Bei Startvorrichtung auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder erlöschen.
Die Kontrollleuchte bleibt kontinuierlich an, wenn an der
Airbaganlage eine Störung vorliegt.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.
45) 46)
RotSICHERHEITSGURTE NICHT ANLEGEN
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte leuchtet bei stillstehendem Fahrzeug
und bei nicht korrekt angelegtem Fahrersitzgurt oder
Beifahrersitzgurt (wenn ein Beifahrer vorhanden ist) auf.
Die Kontrollleuchte blinkt auf, zusammen mit dem
akustischen Signal (Summer), wenn bei fahrendem
Fahrzeug der Sicherheitsgurt des Fahrersitzes nicht
korrekt angelegt ist.Für die definitive Deaktivierung des Akustiksignals
(Buzzers) des S.B.R.-Systems (Seat Belt Reminder)
muss das Fiat-Servicenetz aufgesucht werden.
RotSTÖRUNG COMFORT-MATIC -DUALOGIC™-
GETRIEBE
(für Versionen / Märkte, wo vorgesehen)
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Die Kontrollleuchte blinkt (zusammen
mit der auf dem Multifunktionsdisplay angezeigten
Meldung und einem akustischen Signal), sobald eine
Störung des Getriebes erfasst wird. Die Kontrollleuchte
kann auch bei Überhitzung des Getriebes aufleuchten,
etwa wenn dieses stark beansprucht wurde. In diesem
Fall wird die Motorleistung begrenzt.Bei einem Fehler am Getriebe wenden Sie sich bitte
baldmöglichst an das Fiat-Servicenetz, um die Anlage
überprüfen zu lassen.
65

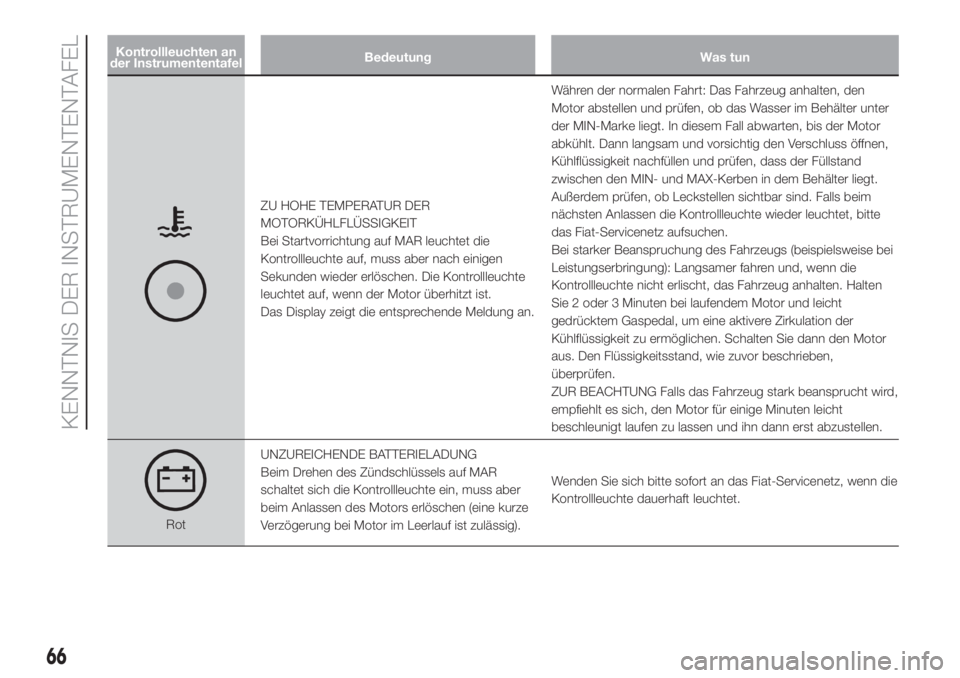

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
ZU HOHE TEMPERATUR DER
MOTORKÜHLFLÜSSIGKEIT
Bei Startvorrichtung auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen
Sekunden wieder erlöschen. Die Kontrollleuchte
leuchtet auf, wenn der Motor überhitzt ist.
Das Display zeigt die entsprechende Meldung an.Währen der normalen Fahrt: Das Fahrzeug anhalten, den
Motor abstellen und prüfen, ob das Wasser im Behälter unter
der MIN-Marke liegt. In diesem Fall abwarten, bis der Motor
abkühlt. Dann langsam und vorsichtig den Verschluss öffnen,
Kühlflüssigkeit nachfüllen und prüfen, dass der Füllstand
zwischen den MIN- und MAX-Kerben in dem Behälter liegt.
Außerdem prüfen, ob Leckstellen sichtbar sind. Falls beim
nächsten Anlassen die Kontrollleuchte wieder leuchtet, bitte
das Fiat-Servicenetz aufsuchen.
Bei starker Beanspruchung des Fahrzeugs (beispielsweise bei
Leistungserbringung): Langsamer fahren und, wenn die
Kontrollleuchte nicht erlischt, das Fahrzeug anhalten. Halten
Sie 2 oder 3 Minuten bei laufendem Motor und leicht
gedrücktem Gaspedal, um eine aktivere Zirkulation der
Kühlflüssigkeit zu ermöglichen. Schalten Sie dann den Motor
aus. Den Flüssigkeitsstand, wie zuvor beschrieben,
überprüfen.
ZUR BEACHTUNG Falls das Fahrzeug stark beansprucht wird,
empfiehlt es sich, den Motor für einige Minuten leicht
beschleunigt laufen zu lassen und ihn dann erst abzustellen.
RotUNZUREICHENDE BATTERIELADUNG
Beim Drehen des Zündschlüssels auf MAR
schaltet sich die Kontrollleuchte ein, muss aber
beim Anlassen des Motors erlöschen (eine kurze
Verzögerung bei Motor im Leerlauf ist zulässig).Wenden Sie sich bitte sofort an das Fiat-Servicenetz, wenn die
Kontrollleuchte dauerhaft leuchtet.
66
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

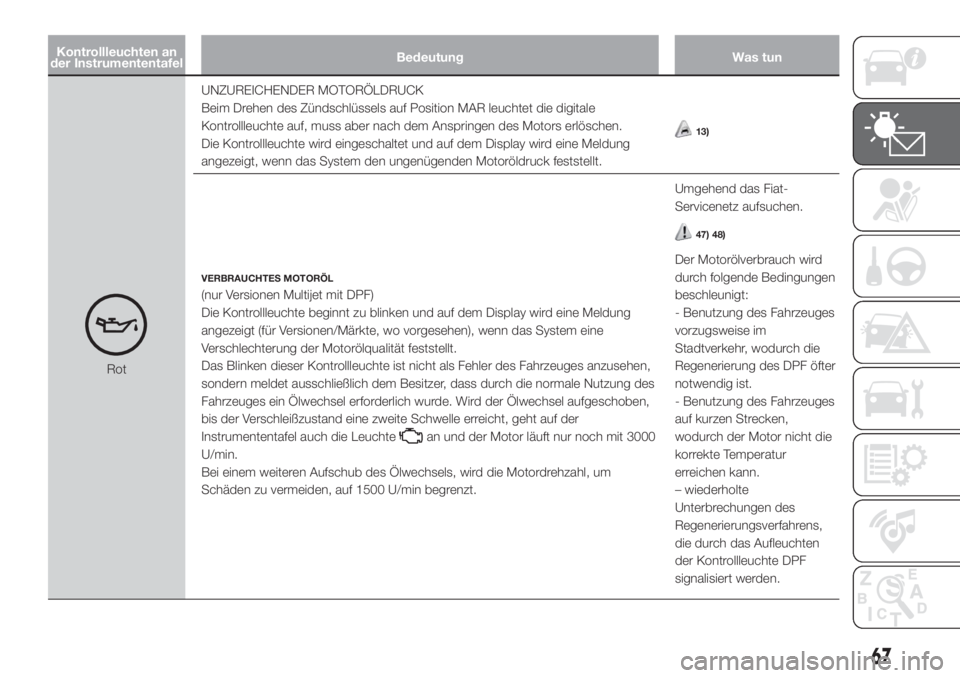

RotUNZUREICHENDER MOTORÖLDRUCK
Beim Drehen des Zündschlüssels auf Position MAR leuchtet die digitale
Kontrollleuchte auf, muss aber nach dem Anspringen des Motors erlöschen.
Die Kontrollleuchte wird eingeschaltet und auf dem Display wird eine Meldung
angezeigt, wenn das System den ungenügenden Motoröldruck feststellt.
13)
VERBRAUCHTES MOTORÖL
(nur Versionen Multijet mit DPF)
Die Kontrollleuchte beginnt zu blinken und auf dem Display wird eine Meldung
angezeigt (für Versionen/Märkte, wo vorgesehen), wenn das System eine
Verschlechterung der Motorölqualität feststellt.
Das Blinken dieser Kontrollleuchte ist nicht als Fehler des Fahrzeuges anzusehen,
sondern meldet ausschließlich dem Besitzer, dass durch die normale Nutzung des
Fahrzeuges ein Ölwechsel erforderlich wurde. Wird der Ölwechsel aufgeschoben,
bis der Verschleißzustand eine zweite Schwelle erreicht, geht auf der
Instrumententafel auch die Leuchte
an und der Motor läuft nur noch mit 3000
U/min.
Bei einem weiteren Aufschub des Ölwechsels, wird die Motordrehzahl, um
Schäden zu vermeiden, auf 1500 U/min begrenzt.Umgehend das Fiat-
Servicenetz aufsuchen.
47) 48)
Der Motorölverbrauch wird
durch folgende Bedingungen
beschleunigt:
- Benutzung des Fahrzeuges
vorzugsweise im
Stadtverkehr, wodurch die
Regenerierung des DPF öfter
notwendig ist.
- Benutzung des Fahrzeuges
auf kurzen Strecken,
wodurch der Motor nicht die
korrekte Temperatur
erreichen kann.
– wiederholte
Unterbrechungen des
Regenerierungsverfahrens,
die durch das Aufleuchten
der Kontrollleuchte DPF
signalisiert werden.
67

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
RotMOTORÖL MINDESTSTAND
Beim Drehen des Zündschlüssels auf MAR schaltet sich die Kontrollleuchte auf der
Instrumententafel ein, muss aber nach einigen Sekunden wieder erlöschen.
Die Kontrollleuchte schaltet sich auf dem Quadranten ein, sobald der Ölstand
unter den vorgeschriebenen Mindeststand absinkt.
Bei einigen Versionen erscheint am Display eine entsprechende Meldung.Stellen Sie den korrekten
Motorölstand wieder her
(siehe "Kontrolle der
Füllstände" im Kapitel
"Wartung und Pflege").
RotUNVOLLSTÄNDIGES SCHLIESSEN DER TÜREN
Die Kontrollleuchte schaltet sich bei einigen Ausführungen ein, wenn eine oder
mehrere Heckflügeltüren/Heckklappe nicht richtig geschlossen sind (bei Versionen/
Märkten wo vorhanden).
Bei fahrendem Fahrzeug und offenen Türen erfolgt eine akustische Meldung.Kontrollieren, dass alle Türen
oder die Heckflügeltüren/
Heckklappe (für Versionen/
Märkte, wo vorgesehen)
korrekt geschlossen sind.
ZUR BEACHTUNG
44)Wenn die Kontrollleuchtewährend der Fahrt aufleuchtet (bei einigen Versionen zusammen mit einer Meldung auf dem Display), halten
Sie sofort an und wenden Sie sich an das Fiat-Servicenetz.
45)Schaltet sich die Kontrollleuchte
beim Drehen des Schlüssels in die Position MAR nicht ein oder bleibt während der Fahrt
eingeschaltet (zusammen mit der Meldung auf dem Display), ist es möglich, dass eine Störung an den Rückhaltesystemen vorliegt. In diesem
Fall werden die Airbags oder die Gurtstraffer bei einem Unfall unter Umständen nicht oder in einer begrenzten Zahl von Fällen falsch
ausgelöst. Wenden Sie sich vor einer Fortsetzung der Fahrt an das Fiat-Servicenetz für eine sofortige Kontrolle des Systems.
46)Die Störung der Kontrollleuchte
wird durch das Blinken der Kontrollleuchtegemeldet. In diesem Fall kann die Kontrollleuchteeventuelle Störungen der Rückhaltesysteme nicht anzeigen. Wenden Sie sich vor einer Fortsetzung der Fahrt an das Fiat-Servicenetz für
eine sofortige Kontrolle des Systems.
47)Leuchtet die Kontrollleuchte
auf, muss das Motoröl so schnell wie möglich und nicht später als 500 km ab dem ersten Aufleuchten
der Kontrollleuchte gewechselt werden. Die Missachtung der oben aufgeführten Informationen kann schwere Motorschäden und den Verfall
der Garantie verursachen. Das Aufleuchten dieser Kontrollleuchte hat nichts mit der Ölmenge im Motor zu tun und beim Blinken der
Kontrollleuchte darf auf keinen Fall weiteres Öl in den Motor eingefüllt werden.
48)Blinkt die Kontrollleuchte
während der Fahrt, das Fiat-Servicenetz aufsuchen.
68
KENNTNIS DER INSTRUMENTENTAFEL
ZUR BEACHTUNG
13)Wenn die Kontrollleuchtewährend der Fahrt aufleuchtet, sofort den Motor abstellen und das Fiat-Servicenetz aufsuchen.
