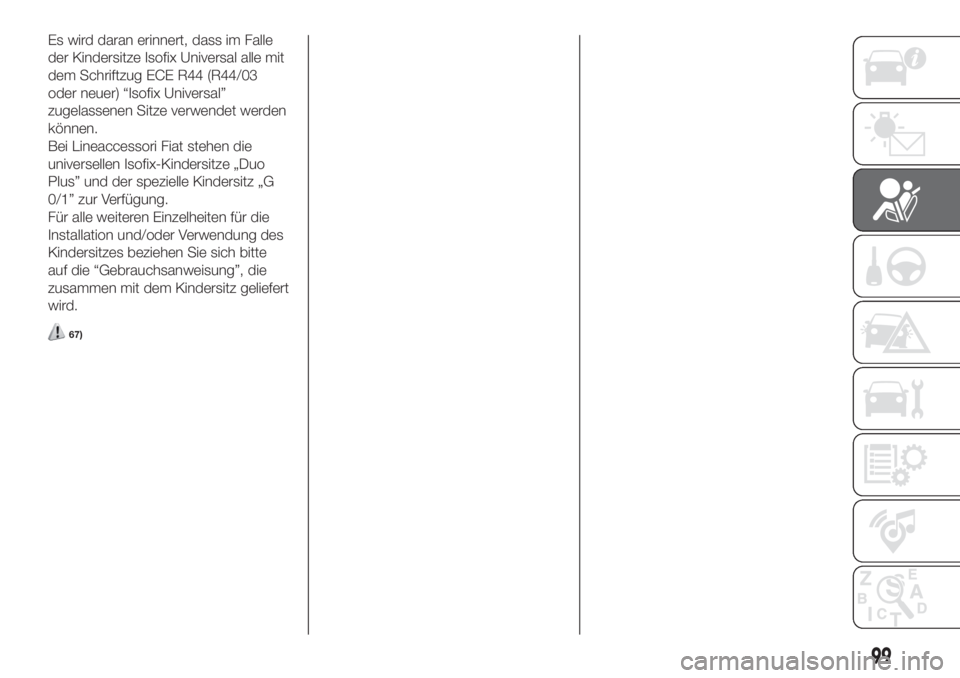

Es wird daran erinnert, dass im Falle
der Kindersitze Isofix Universal alle mit
dem Schriftzug ECE R44 (R44/03
oder neuer) “Isofix Universal”
zugelassenen Sitze verwendet werden
können.
Bei Lineaccessori Fiat stehen die
universellen Isofix-Kindersitze „Duo
Plus” und der spezielle Kindersitz „G
0/1” zur Verfügung.
Für alle weiteren Einzelheiten für die
Installation und/oder Verwendung des
Kindersitzes beziehen Sie sich bitte
auf die “Gebrauchsanweisung”, die
zusammen mit dem Kindersitz geliefert
wird.
67)
99

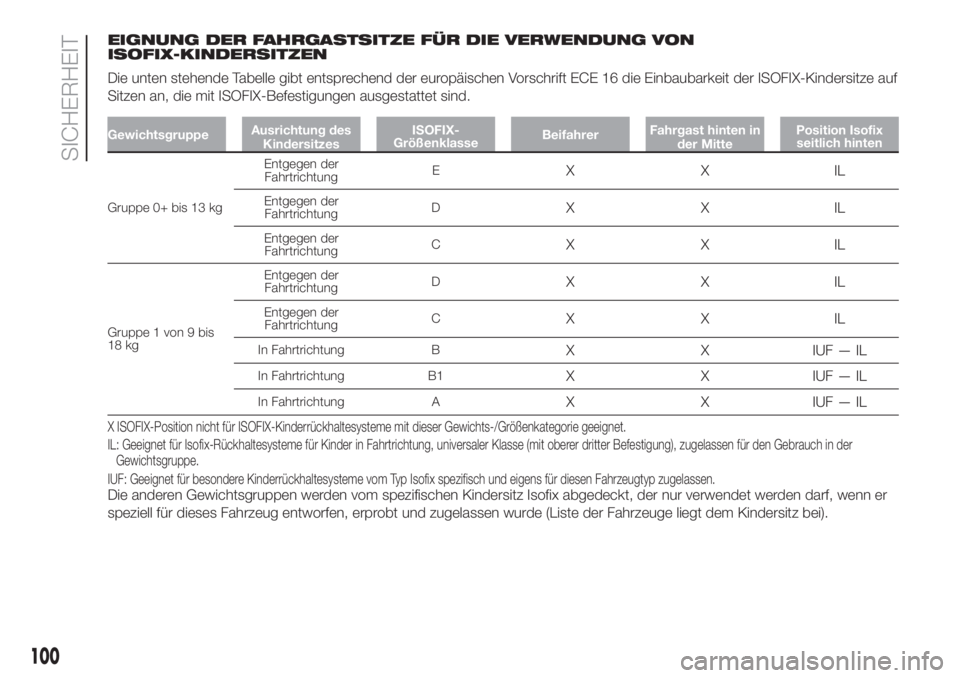

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG VON
ISOFIX-KINDERSITZEN
Die unten stehende Tabelle gibt entsprechend der europäischen Vorschrift ECE 16 die Einbaubarkeit der ISOFIX-Kindersitze auf
Sitzen an, die mit ISOFIX-Befestigungen ausgestattet sind.
GewichtsgruppeAusrichtung des
KindersitzesISOFIX-
GrößenklasseBeifahrerFahrgast hinten in
der MittePosition Isofix
seitlich hinten
Gruppe 0+ bis 13 kgEntgegen der
FahrtrichtungE
XXIL
Entgegen der
FahrtrichtungDXXIL
Entgegen der
FahrtrichtungCXXIL
Gruppe 1 von 9 bis
18 kgEntgegen der
FahrtrichtungD
XXIL
Entgegen der
FahrtrichtungCXXIL
In Fahrtrichtung BX X IUF — IL
In Fahrtrichtung B1X X IUF — IL
In Fahrtrichtung AX X IUF — IL
X ISOFIX-Position nicht für ISOFIX-Kinderrückhaltesysteme mit dieser Gewichts-/Größenkategorie geeignet.
IL: Geeignet für Isofix-Rückhaltesysteme für Kinder in Fahrtrichtung, universaler Klasse (mit oberer dritter Befestigung), zugelassen für den Gebrauch in der
Gewichtsgruppe.
IUF: Geeignet für besondere Kinderrückhaltesysteme vom Typ Isofix spezifisch und eigens für diesen Fahrzeugtyp zugelassen.
Die anderen Gewichtsgruppen werden vom spezifischen Kindersitz Isofix abgedeckt, der nur verwendet werden darf, wenn er
speziell für dieses Fahrzeug entworfen, erprobt und zugelassen wurde (Liste der Fahrzeuge liegt dem Kindersitz bei).
100
SICHERHEIT

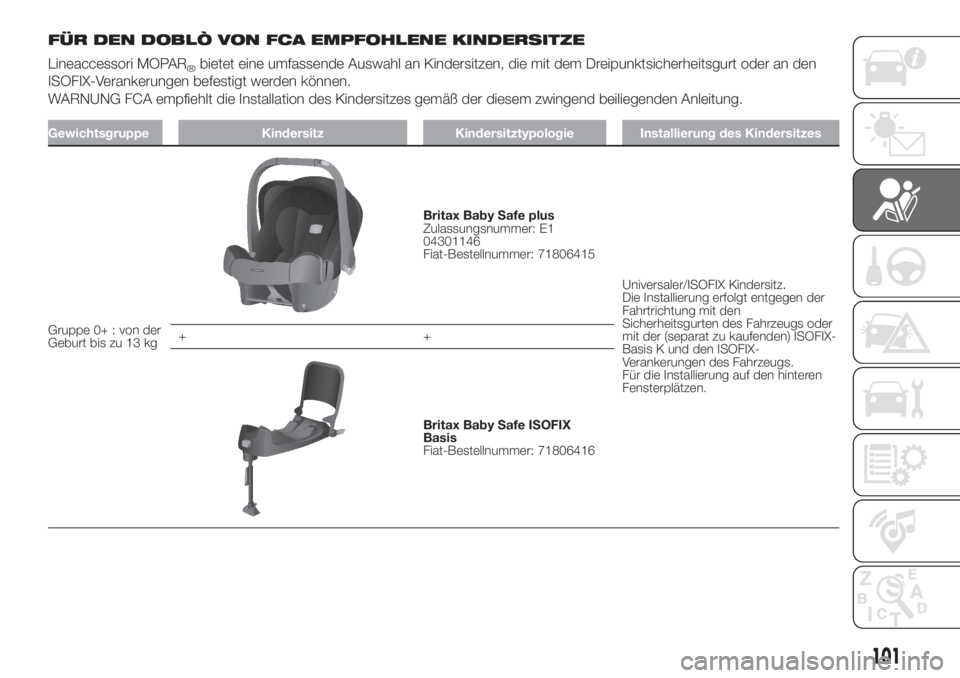

FÜR DEN DOBLÒ VON FCA EMPFOHLENE KINDERSITZE
Lineaccessori MOPAR
®bietet eine umfassende Auswahl an Kindersitzen, die mit dem Dreipunktsicherheitsgurt oder an den
ISOFIX-Verankerungen befestigt werden können.
WARNUNG FCA empfiehlt die Installation des Kindersitzes gemäß der diesem zwingend beiliegenden Anleitung.
Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 0+ : von der
Geburt bis zu 13 kg
Britax Baby Safe plus
Zulassungsnummer: E1
04301146
Fiat-Bestellnummer: 71806415
Universaler/ISOFIX Kindersitz.
Die Installierung erfolgt entgegen der
Fahrtrichtung mit den
Sicherheitsgurten des Fahrzeugs oder
mit der (separat zu kaufenden) ISOFIX-
Basis K und den ISOFIX-
Verankerungen des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen. ++
Britax Baby Safe ISOFIX
Basis
Fiat-Bestellnummer: 71806416
101

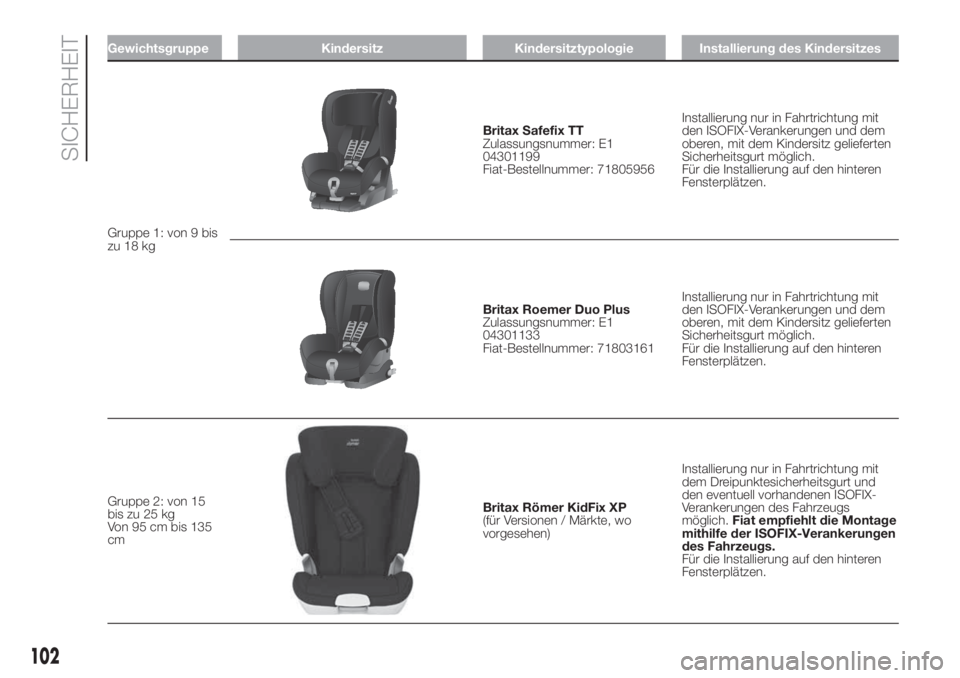

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 1: von 9 bis
zu 18 kg
Britax Safefix TT
Zulassungsnummer: E1
04301199
Fiat-Bestellnummer: 71805956Installierung nur in Fahrtrichtung mit
den ISOFIX-Verankerungen und dem
oberen, mit dem Kindersitz gelieferten
Sicherheitsgurt möglich.
Für die Installierung auf den hinteren
Fensterplätzen.
Britax Roemer Duo Plus
Zulassungsnummer: E1
04301133
Fiat-Bestellnummer: 71803161Installierung nur in Fahrtrichtung mit
den ISOFIX-Verankerungen und dem
oberen, mit dem Kindersitz gelieferten
Sicherheitsgurt möglich.
Für die Installierung auf den hinteren
Fensterplätzen.
Gruppe 2: von 15
bis zu 25 kg
Von 95 cm bis 135
cm
Britax Römer KidFix XP
(für Versionen / Märkte, wo
vorgesehen)Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen ISOFIX-
Verankerungen des Fahrzeugs
möglich.Fiat empfiehlt die Montage
mithilfe der ISOFIX-Verankerungen
des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen.
102
SICHERHEIT

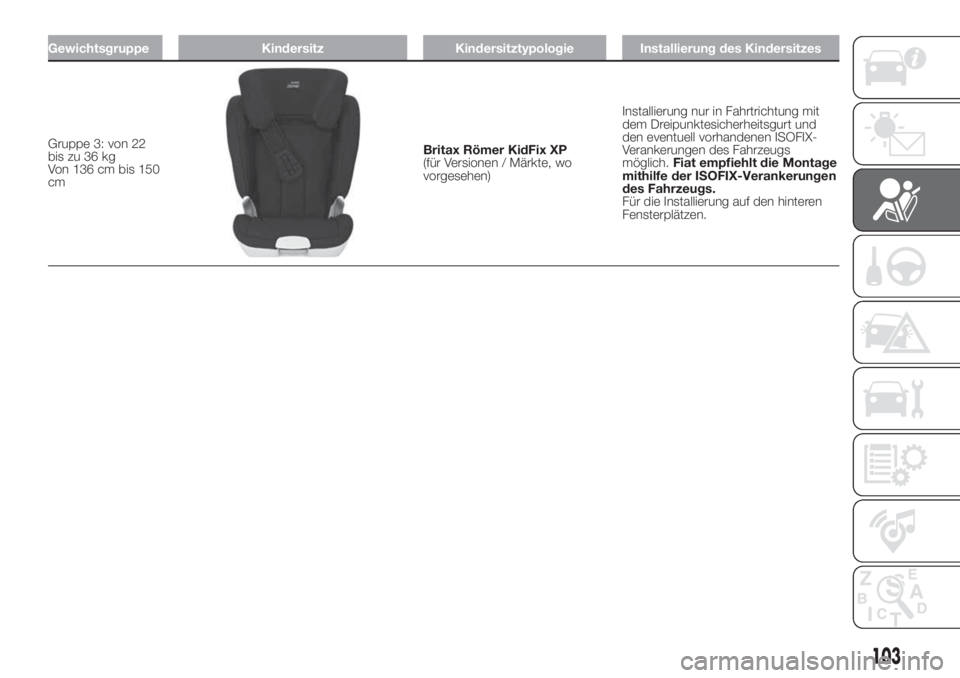

Gewichtsgruppe Kindersitz Kindersitztypologie Installierung des Kindersitzes
Gruppe 3: von 22
bis zu 36 kg
Von 136 cm bis 150
cmBritax Römer KidFix XP
(für Versionen / Märkte, wo
vorgesehen)Installierung nur in Fahrtrichtung mit
dem Dreipunktesicherheitsgurt und
den eventuell vorhandenen ISOFIX-
Verankerungen des Fahrzeugs
möglich.Fiat empfiehlt die Montage
mithilfe der ISOFIX-Verankerungen
des Fahrzeugs.
Für die Installierung auf den hinteren
Fensterplätzen.
103

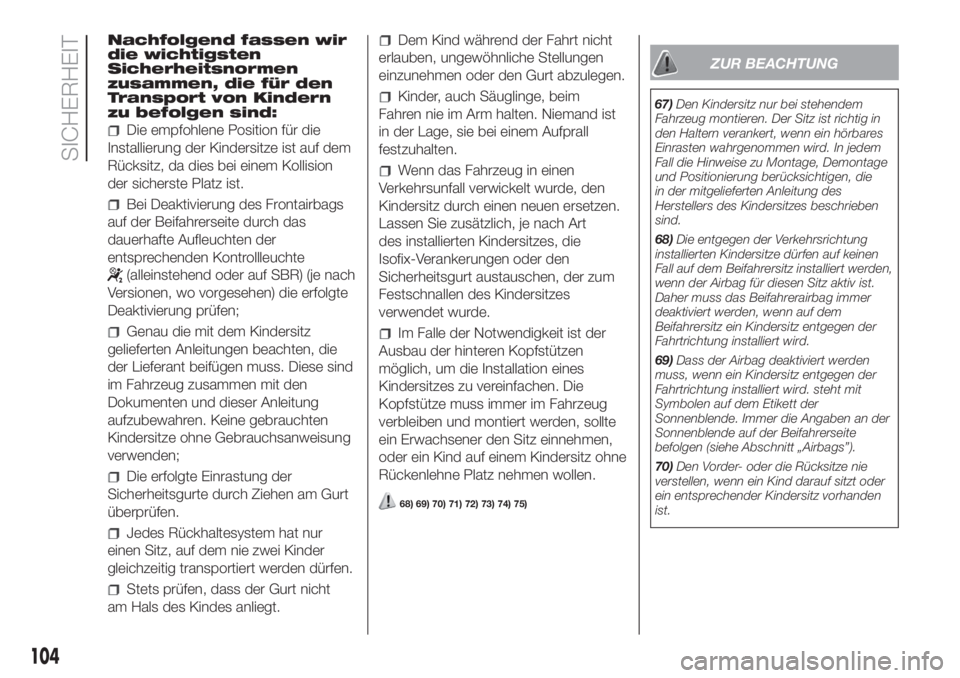

Nachfolgend fassen wir
die wichtigsten
Sicherheitsnormen
zusammen, die für den
Transport von Kindern
zu befolgen sind:
Die empfohlene Position für die
Installierung der Kindersitze ist auf dem
Rücksitz, da dies bei einem Kollision
der sicherste Platz ist.
Bei Deaktivierung des Frontairbags
auf der Beifahrerseite durch das
dauerhafte Aufleuchten der
entsprechenden Kontrollleuchte
(alleinstehend oder auf SBR) (je nach
Versionen, wo vorgesehen) die erfolgte
Deaktivierung prüfen;
Genau die mit dem Kindersitz
gelieferten Anleitungen beachten, die
der Lieferant beifügen muss. Diese sind
im Fahrzeug zusammen mit den
Dokumenten und dieser Anleitung
aufzubewahren. Keine gebrauchten
Kindersitze ohne Gebrauchsanweisung
verwenden;
Die erfolgte Einrastung der
Sicherheitsgurte durch Ziehen am Gurt
überprüfen.
Jedes Rückhaltesystem hat nur
einen Sitz, auf dem nie zwei Kinder
gleichzeitig transportiert werden dürfen.
Stets prüfen, dass der Gurt nicht
am Hals des Kindes anliegt.
Dem Kind während der Fahrt nicht
erlauben, ungewöhnliche Stellungen
einzunehmen oder den Gurt abzulegen.
Kinder, auch Säuglinge, beim
Fahren nie im Arm halten. Niemand ist
in der Lage, sie bei einem Aufprall
festzuhalten.
Wenn das Fahrzeug in einen
Verkehrsunfall verwickelt wurde, den
Kindersitz durch einen neuen ersetzen.
Lassen Sie zusätzlich, je nach Art
des installierten Kindersitzes, die
Isofix-Verankerungen oder den
Sicherheitsgurt austauschen, der zum
Festschnallen des Kindersitzes
verwendet wurde.
Im Falle der Notwendigkeit ist der
Ausbau der hinteren Kopfstützen
möglich, um die Installation eines
Kindersitzes zu vereinfachen. Die
Kopfstütze muss immer im Fahrzeug
verbleiben und montiert werden, sollte
ein Erwachsener den Sitz einnehmen,
oder ein Kind auf einem Kindersitz ohne
Rückenlehne Platz nehmen wollen.
68) 69) 70) 71) 72) 73) 74) 75)
ZUR BEACHTUNG
67)Den Kindersitz nur bei stehendem
Fahrzeug montieren. Der Sitz ist richtig in
den Haltern verankert, wenn ein hörbares
Einrasten wahrgenommen wird. In jedem
Fall die Hinweise zu Montage, Demontage
und Positionierung berücksichtigen, die
in der mitgelieferten Anleitung des
Herstellers des Kindersitzes beschrieben
sind.
68)Die entgegen der Verkehrsrichtung
installierten Kindersitze dürfen auf keinen
Fall auf dem Beifahrersitz installiert werden,
wenn der Airbag für diesen Sitz aktiv ist.
Daher muss das Beifahrerairbag immer
deaktiviert werden, wenn auf dem
Beifahrersitz ein Kindersitz entgegen der
Fahrtrichtung installiert wird.
69)Dass der Airbag deaktiviert werden
muss, wenn ein Kindersitz entgegen der
Fahrtrichtung installiert wird. steht mit
Symbolen auf dem Etikett der
Sonnenblende. Immer die Angaben an der
Sonnenblende auf der Beifahrerseite
befolgen (siehe Abschnitt „Airbags”).
70)Den Vorder- oder die Rücksitze nie
verstellen, wenn ein Kind darauf sitzt oder
ein entsprechender Kindersitz vorhanden
ist.
104
SICHERHEIT

71)Eine falsche Befestigung des
Kindersitzes stellt die Schutzwirkung in
Frage. Im Falle eines Unfalls könnte sich
der Kindersitz lockern und das Kind schwer
oder sogar tödlich verletzt werden. Halten
Sie sich bei der Befestigung eines
Schutzsystems für Neugeborene oder
Kinder unbedingt an die Montageanleitung
des Herstellers.
72)Wenn das Kinderschutzsystem nicht
verwendet wird, entweder mit dem
Sicherheitsgurt oder ISOFIX-Verankerungen
fixieren oder ganz aus dem Fahrzeug
herausnehmen. Unbefestigte Kindersitze
nie in der Fahrgastzelle mittransportieren.
So wird vermieden, dass die
Fahrzeuginsassen im Falle eines abrupten
Bremsvorganges oder Unfalls
möglicherweise verletzt werden.
73)Nach Befestigung eines Kindersitzes
den Autositz nicht mehr verstellen: Vor
Einstellung jeder Art immer zuerst den
Kindersitz herausnehmen.
74)Immer darauf achten, dass das Kind
den diagonalen Teil des Sicherheitsgurtes
nicht unter die Arme oder hinter den
Rücken legt. Bei Unfällen ist der
Sicherheitsgurt nicht für das Halten des
Kindes geeignet und kann unter
Umständen auch tödliche Verletzungen
verursachen. Kinder müssen somit immer
mit den eigenen Sicherheitsgurten sicher
angeschnallt werden.
75)Niemals eine untere Verankerung für
die Befestigung mehrerer
Rückhaltesysteme für Kinder verwenden.76)Ist ein universaler Isofix-Kindersitz nicht
korrekt mit allen drei Verankerungen
befestigt, ist kein korrekter Schutz des
Kindes gewährleistet. Im Falle eines
Aufpralls besteht für das Kind das Risiko
von schweren und auch tödlichen
Verletzungen.FRONTAIRBAGS
Das Fahrzeug ist mit Frontairbags für
Fahrer und Beifahrer (für Versionen/
Märkte, wo vorgesehen) ausgestattet.
FRONTAIRBAGS
Die Front-Airbags für Fahrer / Beifahrer
(für Versionen/Märkte, wo vorgesehen)
schützen die Insassen der Vordersitze
im Falle eines mittelschweren, frontalen
Aufpralls durch das Aufblasen eines
Luftkissens zwischen der Person und
dem Lenkrad bzw. dem
Armaturenbrett.
Die Nichtauslösung der Airbags bei
anderen Aufprallarten (von der Seite,
von hinten, beim Überschlagen usw.) ist
daher nicht als Systemstörung
anzusehen.
Wenn notwendig, löst eine
elektronische Steuerung bei einem
frontalen Aufprall das Aufblasen des
Kissens aus.
Das Luftkissen füllt sich sofort und
schützt somit die Körper der vorderen
Passagiere vor einem Aufprall auf
Fahrzeugteile, die eventuell
Verletzungen verursachen könnten;
sofort danach entleert sich das Kissen.
105

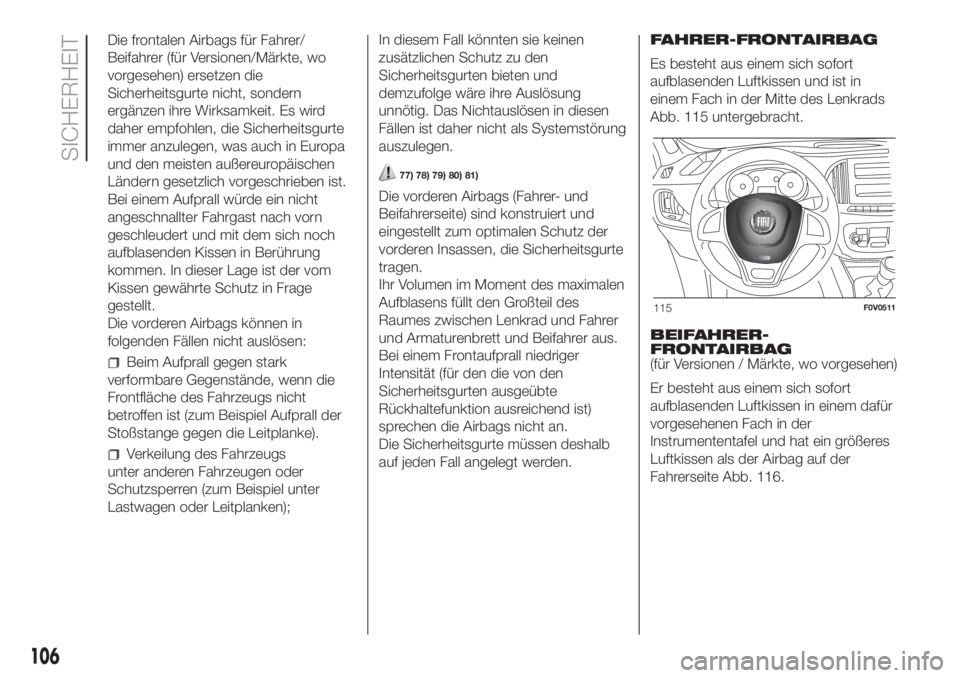

Die frontalen Airbags für Fahrer/
Beifahrer (für Versionen/Märkte, wo
vorgesehen) ersetzen die
Sicherheitsgurte nicht, sondern
ergänzen ihre Wirksamkeit. Es wird
daher empfohlen, die Sicherheitsgurte
immer anzulegen, was auch in Europa
und den meisten außereuropäischen
Ländern gesetzlich vorgeschrieben ist.
Bei einem Aufprall würde ein nicht
angeschnallter Fahrgast nach vorn
geschleudert und mit dem sich noch
aufblasenden Kissen in Berührung
kommen. In dieser Lage ist der vom
Kissen gewährte Schutz in Frage
gestellt.
Die vorderen Airbags können in
folgenden Fällen nicht auslösen:
Beim Aufprall gegen stark
verformbare Gegenstände, wenn die
Frontfläche des Fahrzeugs nicht
betroffen ist (zum Beispiel Aufprall der
Stoßstange gegen die Leitplanke).
Verkeilung des Fahrzeugs
unter anderen Fahrzeugen oder
Schutzsperren (zum Beispiel unter
Lastwagen oder Leitplanken);In diesem Fall könnten sie keinen
zusätzlichen Schutz zu den
Sicherheitsgurten bieten und
demzufolge wäre ihre Auslösung
unnötig. Das Nichtauslösen in diesen
Fällen ist daher nicht als Systemstörung
auszulegen.
77) 78) 79) 80) 81)
Die vorderen Airbags (Fahrer- und
Beifahrerseite) sind konstruiert und
eingestellt zum optimalen Schutz der
vorderen Insassen, die Sicherheitsgurte
tragen.
Ihr Volumen im Moment des maximalen
Aufblasens füllt den Großteil des
Raumes zwischen Lenkrad und Fahrer
und Armaturenbrett und Beifahrer aus.
Bei einem Frontaufprall niedriger
Intensität (für den die von den
Sicherheitsgurten ausgeübte
Rückhaltefunktion ausreichend ist)
sprechen die Airbags nicht an.
Die Sicherheitsgurte müssen deshalb
auf jeden Fall angelegt werden.FAHRER-FRONTAIRBAG
Es besteht aus einem sich sofort
aufblasenden Luftkissen und ist in
einem Fach in der Mitte des Lenkrads
Abb. 115 untergebracht.
BEIFAHRER-
FRONTAIRBAG
(für Versionen / Märkte, wo vorgesehen)
Er besteht aus einem sich sofort
aufblasenden Luftkissen in einem dafür
vorgesehenen Fach in der
Instrumententafel und hat ein größeres
Luftkissen als der Airbag auf der
Fahrerseite Abb. 116.
115F0V0511
106
SICHERHEIT

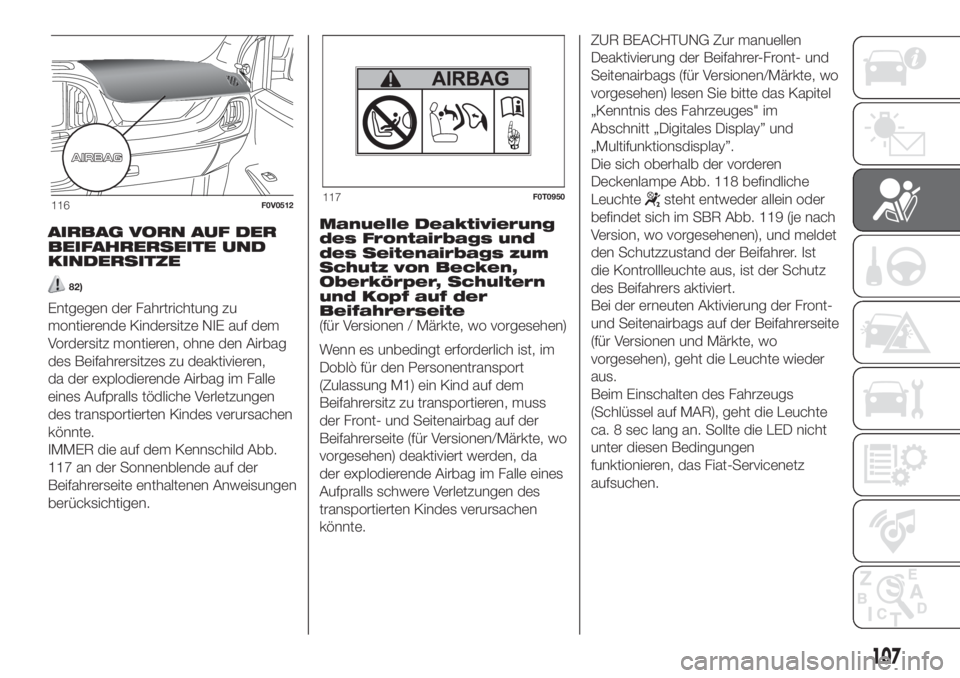

AIRBAG VORN AUF DER
BEIFAHRERSEITE UND
KINDERSITZE
82)
Entgegen der Fahrtrichtung zu
montierende Kindersitze NIE auf dem
Vordersitz montieren, ohne den Airbag
des Beifahrersitzes zu deaktivieren,
da der explodierende Airbag im Falle
eines Aufpralls tödliche Verletzungen
des transportierten Kindes verursachen
könnte.
IMMER die auf dem Kennschild Abb.
117 an der Sonnenblende auf der
Beifahrerseite enthaltenen Anweisungen
berücksichtigen.Manuelle Deaktivierung
des Frontairbags und
des Seitenairbags zum
Schutz von Becken,
Oberkörper, Schultern
und Kopf auf der
Beifahrerseite
(für Versionen / Märkte, wo vorgesehen)
Wenn es unbedingt erforderlich ist, im
Doblò für den Personentransport
(Zulassung M1) ein Kind auf dem
Beifahrersitz zu transportieren, muss
der Front- und Seitenairbag auf der
Beifahrerseite (für Versionen/Märkte, wo
vorgesehen) deaktiviert werden, da
der explodierende Airbag im Falle eines
Aufpralls schwere Verletzungen des
transportierten Kindes verursachen
könnte.ZUR BEACHTUNG Zur manuellen
Deaktivierung der Beifahrer-Front- und
Seitenairbags (für Versionen/Märkte, wo
vorgesehen) lesen Sie bitte das Kapitel
„Kenntnis des Fahrzeuges" im
Abschnitt „Digitales Display” und
„Multifunktionsdisplay”.
Die sich oberhalb der vorderen
Deckenlampe Abb. 118 befindliche
Leuchte
steht entweder allein oder
befindet sich im SBR Abb. 119 (je nach
Version, wo vorgesehenen), und meldet
den Schutzzustand der Beifahrer. Ist
die Kontrollleuchte aus, ist der Schutz
des Beifahrers aktiviert.
Bei der erneuten Aktivierung der Front-
und Seitenairbags auf der Beifahrerseite
(für Versionen und Märkte, wo
vorgesehen), geht die Leuchte wieder
aus.
Beim Einschalten des Fahrzeugs
(Schlüssel auf MAR), geht die Leuchte
ca. 8 sec lang an. Sollte die LED nicht
unter diesen Bedingungen
funktionieren, das Fiat-Servicenetz
aufsuchen.116F0V0512117F0T0950
107

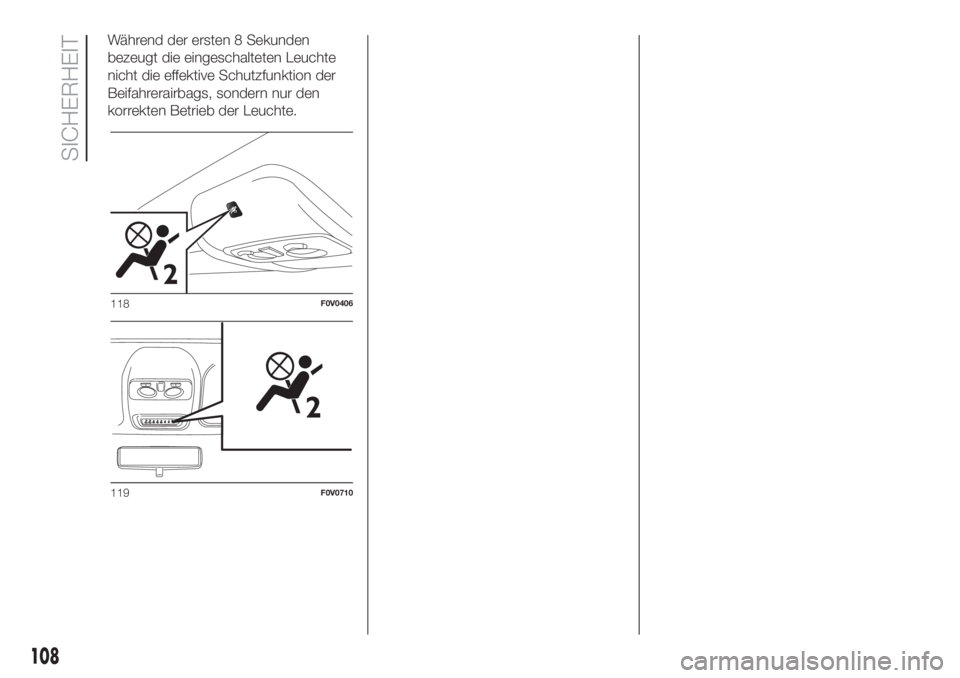

Während der ersten 8 Sekunden
bezeugt die eingeschalteten Leuchte
nicht die effektive Schutzfunktion der
Beifahrerairbags, sondern nur den
korrekten Betrieb der Leuchte.
118F0V0406
119F0V0710
108
SICHERHEIT
