FIAT DOBLO COMBI 2018 Betriebsanleitung (in German)

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

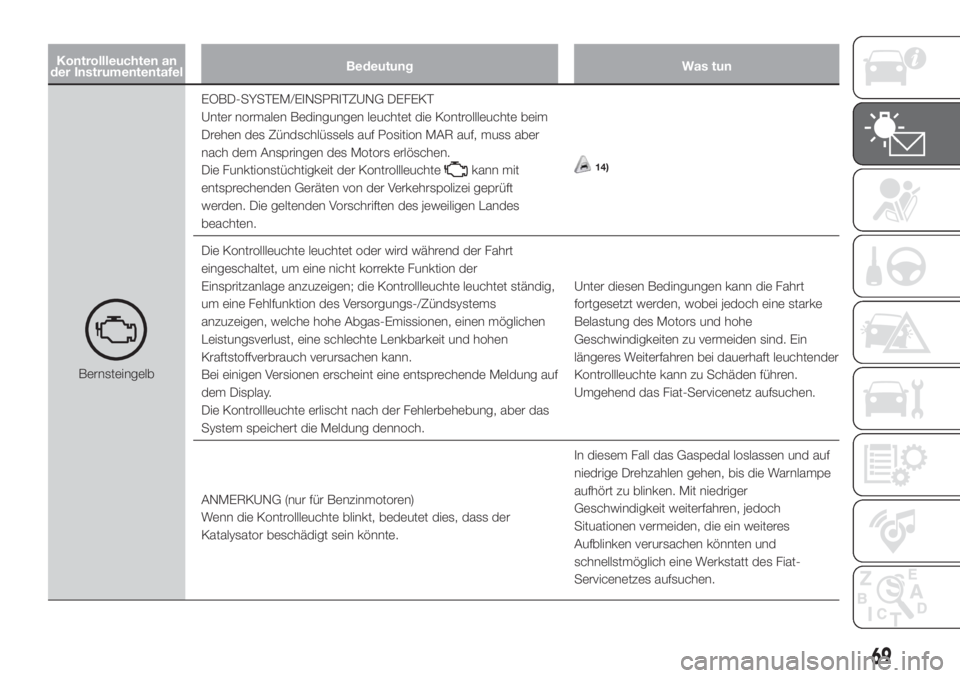

BernsteingelbEOBD-SYSTEM/EINSPRITZUNG DEFEKT
Unter normalen Bedingungen leuchtet die Kontrollleuchte beim
Drehen des Zündschlüssels auf Position MAR auf, muss aber
nach dem Anspringen des Motors erlöschen.
Die Funktionstüchtigkeit der Kontrollleuchte
kann mit
entsprechenden Geräten von der Verkehrspolizei geprüft
werden. Die geltenden Vorschriften des jeweiligen Landes
beachten.14)
Die Kontrollleuchte leuchtet oder wird während der Fahrt
eingeschaltet, um eine nicht korrekte Funktion der
Einspritzanlage anzuzeigen; die Kontrollleuchte leuchtet ständig,
um eine Fehlfunktion des Versorgungs-/Zündsystems
anzuzeigen, welche hohe Abgas-Emissionen, einen möglichen
Leistungsverlust, eine schlechte Lenkbarkeit und hohen
Kraftstoffverbrauch verursachen kann.
Bei einigen Versionen erscheint eine entsprechende Meldung auf
dem Display.
Die Kontrollleuchte erlischt nach der Fehlerbehebung, aber das
System speichert die Meldung dennoch.Unter diesen Bedingungen kann die Fahrt
fortgesetzt werden, wobei jedoch eine starke
Belastung des Motors und hohe
Geschwindigkeiten zu vermeiden sind. Ein
längeres Weiterfahren bei dauerhaft leuchtender
Kontrollleuchte kann zu Schäden führen.
Umgehend das Fiat-Servicenetz aufsuchen.
ANMERKUNG (nur für Benzinmotoren)
Wenn die Kontrollleuchte blinkt, bedeutet dies, dass der
Katalysator beschädigt sein könnte.In diesem Fall das Gaspedal loslassen und auf
niedrige Drehzahlen gehen, bis die Warnlampe
aufhört zu blinken. Mit niedriger
Geschwindigkeit weiterfahren, jedoch
Situationen vermeiden, die ein weiteres
Aufblinken verursachen könnten und
schnellstmöglich eine Werkstatt des Fiat-
Servicenetzes aufsuchen.
69

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

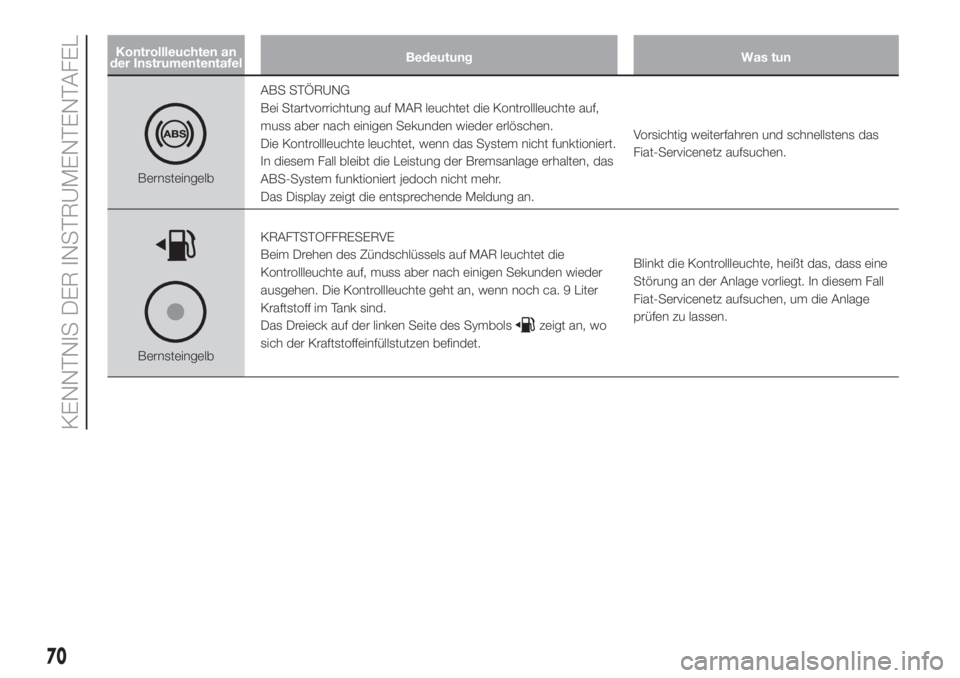

BernsteingelbABS STÖRUNG
Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte auf,
muss aber nach einigen Sekunden wieder erlöschen.
Die Kontrollleuchte leuchtet, wenn das System nicht funktioniert.
In diesem Fall bleibt die Leistung der Bremsanlage erhalten, das
ABS-System funktioniert jedoch nicht mehr.
Das Display zeigt die entsprechende Meldung an.Vorsichtig weiterfahren und schnellstens das
Fiat-Servicenetz aufsuchen.
BernsteingelbKRAFTSTOFFRESERVE
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden wieder
ausgehen. Die Kontrollleuchte geht an, wenn noch ca. 9 Liter
Kraftstoff im Tank sind.
Das Dreieck auf der linken Seite des Symbols
zeigt an, wo
sich der Kraftstoffeinfüllstutzen befindet.Blinkt die Kontrollleuchte, heißt das, dass eine
Störung an der Anlage vorliegt. In diesem Fall
Fiat-Servicenetz aufsuchen, um die Anlage
prüfen zu lassen.
70
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

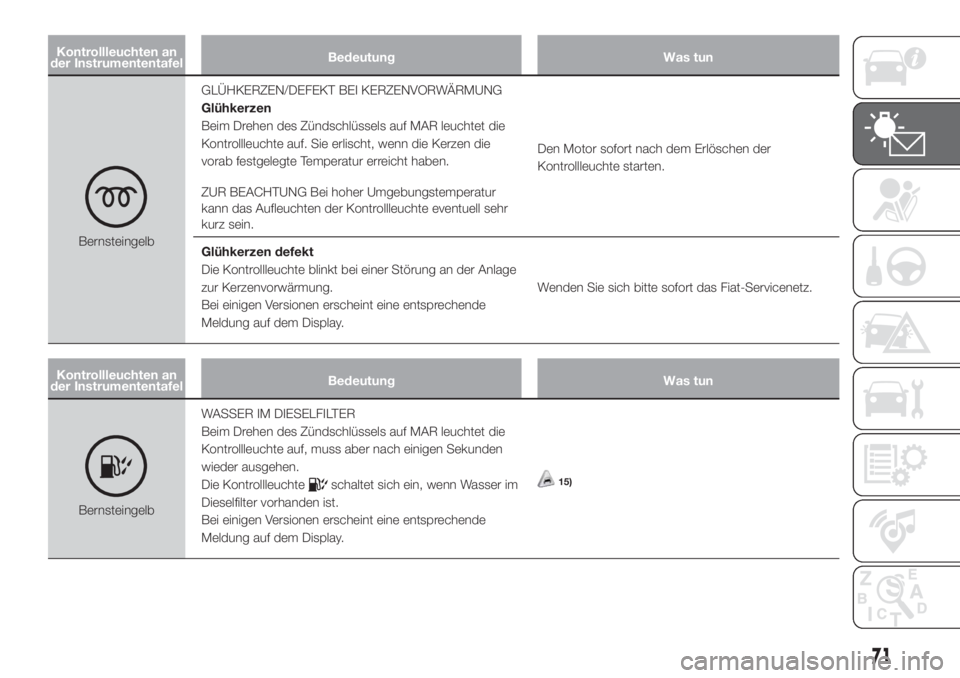

BernsteingelbGLÜHKERZEN/DEFEKT BEI KERZENVORWÄRMUNG
Glühkerzen
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf. Sie erlischt, wenn die Kerzen die
vorab festgelegte Temperatur erreicht haben.
ZUR BEACHTUNG Bei hoher Umgebungstemperatur
kann das Aufleuchten der Kontrollleuchte eventuell sehr
kurz sein.Den Motor sofort nach dem Erlöschen der
Kontrollleuchte starten.
Glühkerzen defekt
Die Kontrollleuchte blinkt bei einer Störung an der Anlage
zur Kerzenvorwärmung.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.Wenden Sie sich bitte sofort das Fiat-Servicenetz.
Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbWASSER IM DIESELFILTER
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen.
Die Kontrollleuchte
schaltet sich ein, wenn Wasser im
Dieselfilter vorhanden ist.
Bei einigen Versionen erscheint eine entsprechende
Meldung auf dem Display.15)
71

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

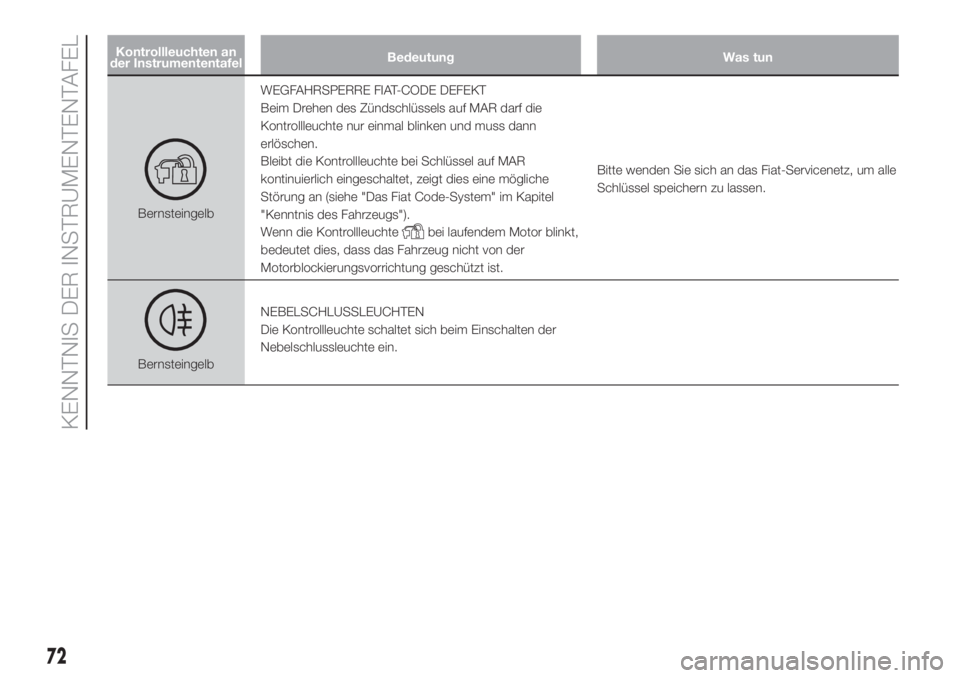

BernsteingelbWEGFAHRSPERRE FIAT-CODE DEFEKT
Beim Drehen des Zündschlüssels auf MAR darf die
Kontrollleuchte nur einmal blinken und muss dann
erlöschen.
Bleibt die Kontrollleuchte bei Schlüssel auf MAR
kontinuierlich eingeschaltet, zeigt dies eine mögliche
Störung an (siehe "Das Fiat Code-System" im Kapitel
"Kenntnis des Fahrzeugs").
Wenn die Kontrollleuchte
bei laufendem Motor blinkt,
bedeutet dies, dass das Fahrzeug nicht von der
Motorblockierungsvorrichtung geschützt ist.Bitte wenden Sie sich an das Fiat-Servicenetz, um alle
Schlüssel speichern zu lassen.
BernsteingelbNEBELSCHLUSSLEUCHTEN
Die Kontrollleuchte schaltet sich beim Einschalten der
Nebelschlussleuchte ein.
72
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbALLGEMEINE FEHLERMELDUNG
Die Kontrollleuchte schaltet unter folgenden Bedingungen
ein:
Fehler des Motoröldrucksensors
Höchstgeschwindigkeit überschritten, nur für
Versionen/Märkte, wo eine feste Meldung bei einer
Geschwindigkeit von 120 km/h vorgesehen ist, die weder
einstell- noch ausschaltbar ist.
Defekt der Lichter (Nebelrückleuchte,
Richtungsanzeiger, Rückwärtsgang, Kennzeichen,
Tagfahrlicht)Störungen an diesen Lampen können sein:
Durchbrennen einer oder mehrerer Lampen,
Durchbrennen der zugehörigen Sicherung oder
Unterbrechung der elektrischen Verbindung.
Fehler in der Kraftstoffsperre
Defekt an den Parksensoren.
Systemstörung Start&StopWenden Sie sich bitte so schnell wie möglich an das
Fiat-Servicenetz, um die Störung zu beheben.
Kontrollleuchte Airbag Störung
Die Leuchte blinkt, um den Fehlbetrieb der Leuchte
zu melden. In diesem Fall kann die Kontrollleuchte
eventuelle Störungen der Rückhaltesysteme nicht
anzeigen.Wenden Sie sich vor einer Fortsetzung der Fahrt an
das Fiat-Servicenetz für eine sofortige Kontrolle des
Systems.
73

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

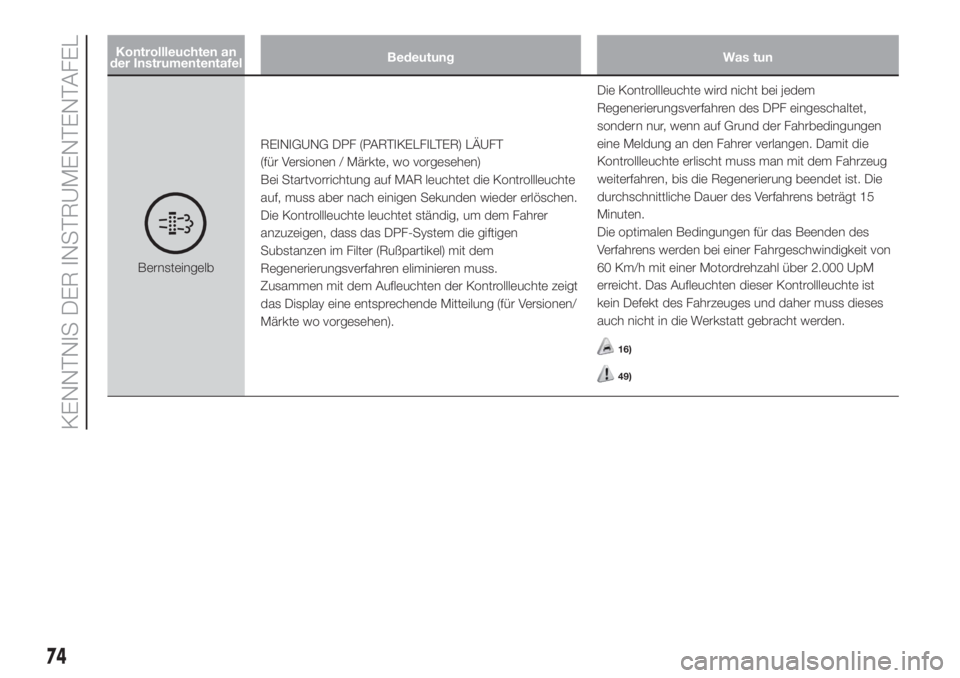

BernsteingelbREINIGUNG DPF (PARTIKELFILTER) LÄUFT
(für Versionen / Märkte, wo vorgesehen)
Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte
auf, muss aber nach einigen Sekunden wieder erlöschen.
Die Kontrollleuchte leuchtet ständig, um dem Fahrer
anzuzeigen, dass das DPF-System die giftigen
Substanzen im Filter (Rußpartikel) mit dem
Regenerierungsverfahren eliminieren muss.
Zusammen mit dem Aufleuchten der Kontrollleuchte zeigt
das Display eine entsprechende Mitteilung (für Versionen/
Märkte wo vorgesehen).Die Kontrollleuchte wird nicht bei jedem
Regenerierungsverfahren des DPF eingeschaltet,
sondern nur, wenn auf Grund der Fahrbedingungen
eine Meldung an den Fahrer verlangen. Damit die
Kontrollleuchte erlischt muss man mit dem Fahrzeug
weiterfahren, bis die Regenerierung beendet ist. Die
durchschnittliche Dauer des Verfahrens beträgt 15
Minuten.
Die optimalen Bedingungen für das Beenden des
Verfahrens werden bei einer Fahrgeschwindigkeit von
60 Km/h mit einer Motordrehzahl über 2.000 UpM
erreicht. Das Aufleuchten dieser Kontrollleuchte ist
kein Defekt des Fahrzeuges und daher muss dieses
auch nicht in die Werkstatt gebracht werden.
16)
49)
74
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

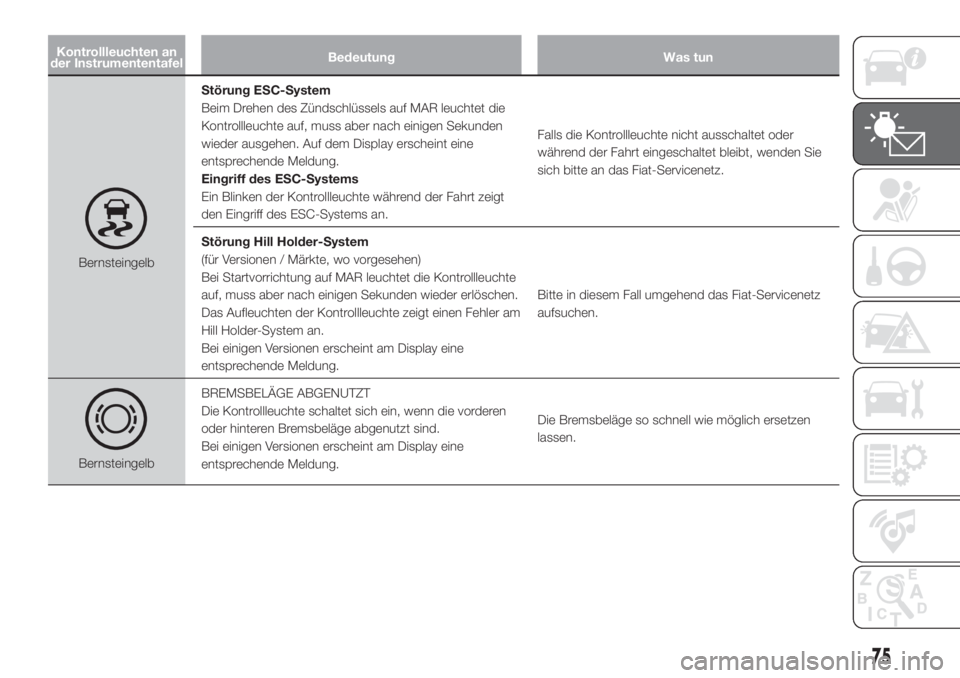

BernsteingelbStörung ESC-System
Beim Drehen des Zündschlüssels auf MAR leuchtet die
Kontrollleuchte auf, muss aber nach einigen Sekunden
wieder ausgehen. Auf dem Display erscheint eine
entsprechende Meldung.
Eingriff des ESC-Systems
Ein Blinken der Kontrollleuchte während der Fahrt zeigt
den Eingriff des ESC-Systems an.Falls die Kontrollleuchte nicht ausschaltet oder
während der Fahrt eingeschaltet bleibt, wenden Sie
sich bitte an das Fiat-Servicenetz.
Störung Hill Holder-System
(für Versionen / Märkte, wo vorgesehen)
Bei Startvorrichtung auf MAR leuchtet die Kontrollleuchte
auf, muss aber nach einigen Sekunden wieder erlöschen.
Das Aufleuchten der Kontrollleuchte zeigt einen Fehler am
Hill Holder-System an.
Bei einigen Versionen erscheint am Display eine
entsprechende Meldung.Bitte in diesem Fall umgehend das Fiat-Servicenetz
aufsuchen.
BernsteingelbBREMSBELÄGE ABGENUTZT
Die Kontrollleuchte schaltet sich ein, wenn die vorderen
oder hinteren Bremsbeläge abgenutzt sind.
Bei einigen Versionen erscheint am Display eine
entsprechende Meldung.Die Bremsbeläge so schnell wie möglich ersetzen
lassen.
75

Kontrollleuchten an
der InstrumententafelBedeutung Was tun

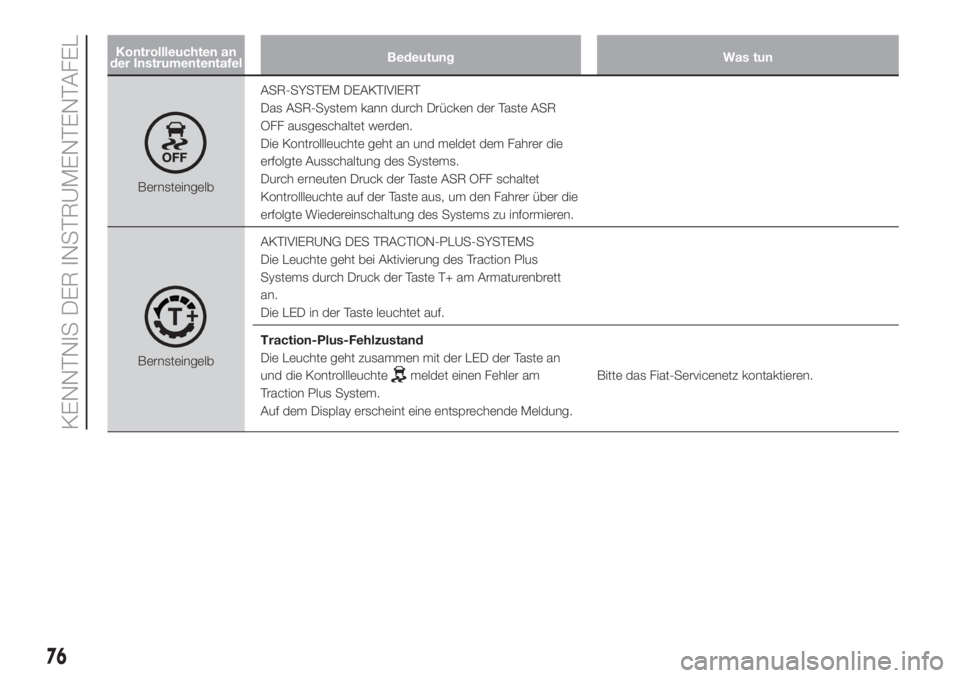

BernsteingelbASR-SYSTEM DEAKTIVIERT
Das ASR-System kann durch Drücken der Taste ASR
OFF ausgeschaltet werden.
Die Kontrollleuchte geht an und meldet dem Fahrer die
erfolgte Ausschaltung des Systems.
Durch erneuten Druck der Taste ASR OFF schaltet
Kontrollleuchte auf der Taste aus, um den Fahrer über die
erfolgte Wiedereinschaltung des Systems zu informieren.
BernsteingelbAKTIVIERUNG DES TRACTION-PLUS-SYSTEMS
Die Leuchte geht bei Aktivierung des Traction Plus
Systems durch Druck der Taste T+ am Armaturenbrett
an.
Die LED in der Taste leuchtet auf.
Traction-Plus-Fehlzustand
Die Leuchte geht zusammen mit der LED der Taste an
und die Kontrollleuchtemeldet einen Fehler am
Traction Plus System.
Auf dem Display erscheint eine entsprechende Meldung.Bitte das Fiat-Servicenetz kontaktieren.
76
KENNTNIS DER INSTRUMENTENTAFEL

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbTPMS-SYSTEM
Störung des TPMS-Systems
Die Kontrollleuchte, blinkt ca. 75 sec lang, und leuchtet
dann fest, wenn eine Störung am TPMS-System erfasst
wird.Bitte in diesem Fall umgehend das Fiat-Servicenetz
aufsuchen.
Ungenügender Reifendruck
Die Leuchte meldet, dass der Reifendruck unter dem
empfohlenen Mindestwert liegt oder dass ein langsamer
Druckverlust wahrgenommen wird. Unter diesen
Bedingungen könnten die Lebensdauer des Reifens und
der optimale Kraftstoffverbrauch in Frage gestellt werden.In diesem Fall raten wir, den korrekten Druckwert zu
kontrollieren und wieder herzustellen.
ZUR BEACHTUNG Nicht mit einem oder mehreren
platten Reifen fahren, da die Lenkbarkeit des
Fahrzeuges beeinträchtigt werden könnte. In diesem
Fall das Fahrzeug vorsichtig und ohne starke
Abbremsungen anhalten.
Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbPARKSENSOREN DEFEKT
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn ein Fehler an
den Parksensoren festgestellt wird.
Bei einigen Versionen schaltet sich alternativ dazu die
Kontrollleuchteein.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.Umgehend das Fiat-Servicenetz aufsuchen.
77

Kontrollleuchten an
der InstrumententafelBedeutung Was tun
BernsteingelbSYSTEMSTÖRUNG START&STOP
(für Versionen / Märkte, wo vorgesehen)
Die Kontrollleuchte schaltet sich ein, wenn eine Störung
am Start&Stop-System erfasst wird.
Bei einigen Versionen schaltet sich alternativ dazu die
Kontrollleuchteein.
Bei einigen Versionen erscheint auf dem Display eine
entsprechende Meldung.Umgehend das Fiat-Servicenetz aufsuchen.
ZUR BEACHTUNG
14)Wenden Sie sich bitte, wenn sich beim Drehen des Startvorrichtung in die Position MAR die Kontrollleuchtenicht einschaltet oder
wenn sie während der Fahrt dauerhaft leuchtet oder blinkt (bei einigen Versionen zusammen mit der auf dem Display angezeigten Meldung)
so bald wie möglich an das Fiat-Servicenetz.
15)Das Vorhandensein von Wasser im Versorgungskreis kann schwere Schäden am Einspritzsystem hervorrufen und zu Unregelmäßigkeiten
beim Motorbetrieb führen. Wenn die Kontrollleuchte
aufleuchtet (zusammen mit der am Display angezeigten Meldung) wenden Sie sich
bitte sofort an das Fiat-Servicenetz, um eine Reinigung vornehmen zu lassen. Wenn diese Anzeige sofort nach dem Tanken erscheint, wurde
möglicherweise Wasser in den Tank eingeführt: stellen Sie in diesem Fall sofort den Motor ab und wenden sich bitte an das Fiat-Servicenetz.
16)Während der Regenerierung könnte der E-Ventilator aktiviert werden.
ZUR BEACHTUNG
49)Die Fahrgeschwindigkeit muss immer dem Straßenverkehr, den Wetterbedingungen und den geltenden Verkehrsregeln angepasst
werden. Wir weisen ebenfalls darauf hin, dass der Motor auch bei leuchtender Kontrollleuchte ausgeschaltet werden kann; wiederholte
Unterbrechungen des Regenerierungsverfahrens können jedoch einen vorzeitigen Verschleiß des Motoröls verursachen. Aus diesem Grund
ist es immer ratsam, dass die Kontrollleuchte erlischt, bevor der Motor abgestellt wird. Dazu den oben genannten Anweisungen folgen. Es ist
nicht empfehlenswert, das Regenerierungsverfahren bei stehendem Fahrzeug zu beenden.
78
KENNTNIS DER INSTRUMENTENTAFEL
