FIAT DOBLO COMBI 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

СИДЕНЬЯ
СИДЕНЬЕ ВОДИТЕЛЯ
(для исполненийCargo,где
предусмотрено)
15)
Регулировка сидений в
продольном направлении
Приподнимите рычагAРИС.18и
сдвигайте сиденье вперед или
назад:в положении управления
автомобилем руки должны быть
немного согнуты в локтях,а кисти
рук лежать на ободе рулевого
колеса.
16)
Регулировка наклонной спинки
Приподнимите рычагBРИС.18
и,слегка отделившись от спинки,
сопровождайте ее движение до
желаемого положения.СИДЕНЬЕ ВОДИТЕЛЯ
(для исполненийDoblò/Doblò
Combi/Cargo,где предусмотрено)
15)
Продольная регулировка
Приподнимите рычаг А РИС.19и
сдвигайте сиденье вперед или
назад:в положении управления
автомобилем руки должны лежать
на ободе рулевого колеса.
16)
Регулировка наклона спинки
Осуществляется вращением ручки
В.РИС.19
Регулировка по высоте сиденья
водителя
(для моделей/рынков,где
предусмотрено)
С помощьюрычагаCРИС.19
можно поднять или опустить
заднюю часть подушки сиденья,
чтобы добиться наилучшего и
наиболее комфортного положения
для управления автомобилем.
ПРЕДУПРЕЖДЕНИЕ Для
выполнения регулировки
обязательно сядьте на сиденье.
Регулировка спинки сиденья
водителя
(для моделей/рынков,где
предусмотрено)
Вращайте ручкуDРИС. 19,чтобы
найти удобное положение опоры
спины на спинку.
Подогрев сидений
(для исполнений/рынков,где
предусмотрено)
Поверните ключ зажигания в
положениеMARи нажмите на
кнопку А РИС. 20,чтобы включить/
выключить функцию.
18F0V0210
19F0V0013
19

Включение подогрева обозначается
встроенной в кнопку контрольной
лампой.
СКЛАДЫВАЮЩЕЕСЯ И
УБИРАЮЩЕЕСЯ
ПАССАЖИРСКОЕ СИДЕНЬЕ
(для моделей/рынков,где
предусмотрено)
В некоторых исполненияхCargo
сиденье пассажира складывается и
убирается.
17)
Отведите сиденье полностьюназад,
чтобы сложить его,не задев
приборный щиток.
Складывание сиденья
Порядок действий при складывании
сиденья:
откройте дверь со стороны
пассажира
нажмите на рычагиAи откиньте
спинку сиденья вперед в
показанном стрелкой направлении
затем прижмите спинку сиденья
BРИС.22вниз;таким образом
сиденье оказывается полностью
сложенным в виде столика;
потяните за язычокCРИС.23и
снова надавите на спинку вниз:
сиденье,таким образом,сложится
полностью.Установка сиденья в исходное
положение
Установка сиденья в исходное
положение:
возьмитесь за язычокAРИС.24
и приподнимите спинку;
используя рычагиBРИС. 25,
окончательно поднимите сиденье.
18) 19)
20F0V0208
21F0V0142
22F0V0143
23F0V0144
20
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ДОСТУП К ЗАДНИМ СИДЕНЬЯМ
(исполненияDoblòиDoblò Combi)
Для доступа к задним сиденьям
откройте одну из боковых
раздвижных дверей(см.описание в
параграфе"Двери"настоящего
раздела).СКЛАДЫВАНИЕ СИДЕНЬЯ В
ВИДЕ СТОЛИКА
(исполненияDoblòиDoblò Combi,
где предусмотрено)
В некоторых исполнениях
предусмотрено сиденье,
складывающееся в виде столика.
20)
Отведите складное сиденье
полностьюназад,чтобы полностью
сложить его,не задев приборный
щиток.
ПРЕДУПРЕЖДЕНИЕ Сиденье
можно складывать только при
отсутствии пассажиров на задних
местах.
Складывание сиденья:
откройте дверь со стороны
пассажира
используя рычагAРИС. 26,
опрокиньте вперед спинку,действуя
в направлении,указанном
стрелкой;
надавите вниз на спинкуBРИС.
26:сиденье,таким образом,
полностьюсложится в положение
"стола".
Установка сиденья в исходное
положение:
используя рычагAРИС. 26,
поднимите спинку.СМЕЩЕНИЕ СИДЕНИЙ3
-гоРЯДА
Последовательность выполнения
операций:
полностьюопустите
подголовники заднего сиденья;
сдвиньте в сторону ремень
безопасности и проверьте,чтобы
ленты были полностью
расправлены и не скручены;
поднимите стопорный рычаг А
РИС.27спинки и опрокиньте ее
вперед.Поднятие рычага
обозначается красной полосой;
потяните за лентуBРИС. 27,
расположеннуюпозади спинок
сидений,и опрокиньте сиденья и
спинки вперед,как показано на
РИС. 28.
24F0V0145
25F0V0146
26F0V0201
21

ПРИМЕЧАНИЯ На раздвоенных
сиденьях предусмотрены
резиновые полосы,закрепленные
за нижний край подушки,для
крепления сложенного сиденья к
стойкам подголовника заднего
сиденья2-го ряда(смотрите
табличку,расположеннуюна спинке
сиденья РИС. 27).ПРИМЕЧАНИЯ Как показано на
РИС. 29,при опрокидывании вперед
сиденья нет необходимости в
отсоединении электрического
разъемаA,поскольку спиральный
кабель не препятствует движению
сиденья.
21)
СНЯТИЕ СИДЕНИЙ3-гоРЯДА
Последовательность выполнения
операций:
снимите подголовники заднего
сиденья;
выньте ролик шторки из гнезда;
сдвиньте в сторону ремень
безопасности и проверьте,чтобы
ленты были полностью
расправлены и не скручены;
поднимите стопорный рычаг А
РИС.27спинки и опрокиньте ее
вперед.Поднятие рычага
обозначается красной полосой;
найдите электрическое
соединение сиденья РИС. 30,
подключенное к автомобилю с
левой(для левого сиденья)или
правой(для правого сиденья)
стороны;
поверните против часовой
стрелки(до фиксации)кольцо А,
имеющееся на соединении сиденья,
вытяните и отсоедините кабель;
закрепите соединение
эластичной лентой РИС. 31,
расположенной на спинке в нижней
левой(для левого сиденья)или
правой(для правого сиденья)части;
27F0V0633
28F0V0408
29F0V0720
30F0V0631
22
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ПРЕДУПРЕЖДЕНИЕ Всегда
отключайте соединение и
закрепляйте его на сидении при
помощи специальной ленты во
избежание его повреждения
во время движения сидения.
ПРИМЕЧАНИЯ Всегда вновь
подключайте электрическое
соединение двух сидений3
-гопри
их установке на свое место в
автомобиле.
потяните за лентуBРИС. 27,
расположеннуюпозади спинок
сидений,и опрокиньте сиденья и
спинки вперед;
установите подголовники в
отверстия под подушкой для стоек;
нажмите на рычаг,как показано
на РИС. 32;
отделите сиденье от креплений в
полу.ОБРАТНАЯ УСТАНОВКА
СИДЕНИЙ3
-гоРЯДА
Последовательность выполнения
операций:
вставьте напольные крюки РИС.
33;
нажмите на рычаг,как показано
на РИС. 32,и потяните за него,
чтобы убедиться,что сиденье
правильно закреплено;
найдите электрическое
соединение сиденья,закрепленное
эластичной лентой РИС.31в
нижней левой(для левого сиденья)
или нижней правой(для правого
сиденья)части спинки;
потяните за эластичнуюленту
РИС.31и снимите электрическое
соединение сиденья;
разверните проводку,
выходящуюиз сиденья,до разъема
автомобиля,расположенного с
левой(для левого сиденья)
или правой(для правого сиденья)
стороны РИС. 34;
подключите соединение сиденья
А к разъему на автомобиле и
поверните по часовой стрелке(до
фиксации)кольцо на соединении
сиденья;
достаньте подголовники из-под
подушки сиденья;
31F0V0632
32F0V0206
33F0V0207
34F0V0634
23

опрокиньте подушку сиденья и
спинку;
установите подголовники в
исходное положение;
установите ролик шторки в
исходное положение.
ПРЕДУПРЕЖДЕНИЕ Убедитесь,что
сиденье хорошо закреплено на
напольных креплениях,и что рычаг
AРИС.27закрыт(не видно
"красной полоски").

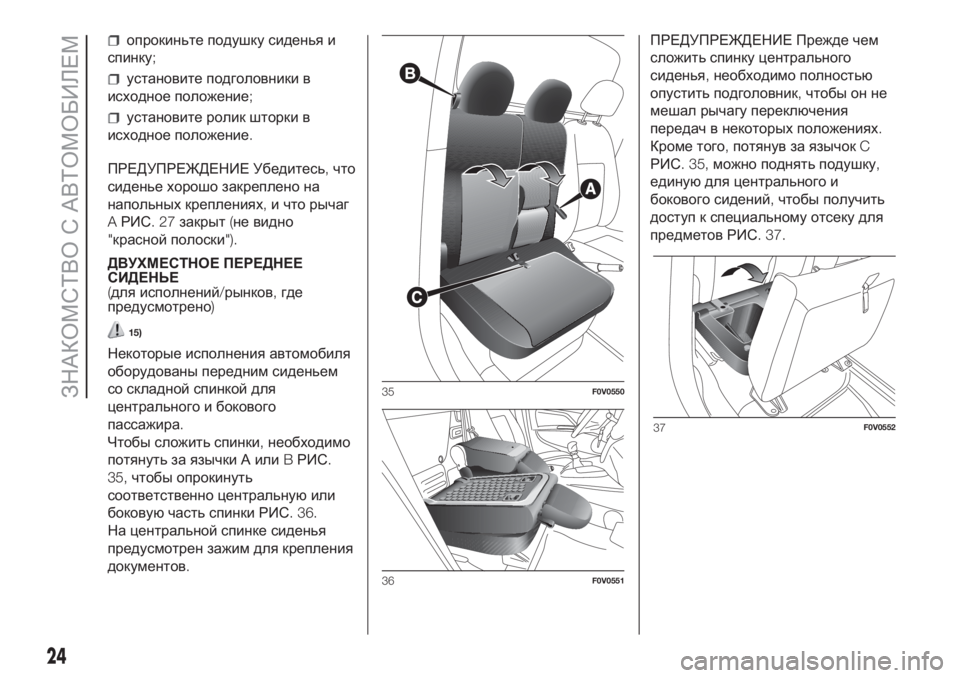

ДВУХМЕСТНОЕ ПЕРЕДНЕЕ
СИДЕНЬЕ
(для исполнений/рынков,где
предусмотрено)
15)
Некоторые исполнения автомобиля
оборудованы передним сиденьем
со складной спинкой для
центрального и бокового
пассажира.
Чтобы сложить спинки,необходимо
потянуть за язычки А илиBРИС.
35,чтобы опрокинуть
соответственно центральнуюили
боковуючасть спинки РИС. 36.
На центральной спинке сиденья
предусмотрен зажим для крепления
документов.ПРЕДУПРЕЖДЕНИЕ Прежде чем
сложить спинку центрального
сиденья,необходимо полностью
опустить подголовник,чтобы он не
мешал рычагу переключения
передач в некоторых положениях.
Кроме того,потянув за язычокC
РИС. 35,можно поднять подушку,
единуюдля центрального и
бокового сидений,чтобы получить
доступ к специальному отсеку для
предметов РИС. 37.
35F0V0550
36F0V0551
37F0V0552
24
ЗНАКОМСТВО С АВТОМОБИЛЕМ

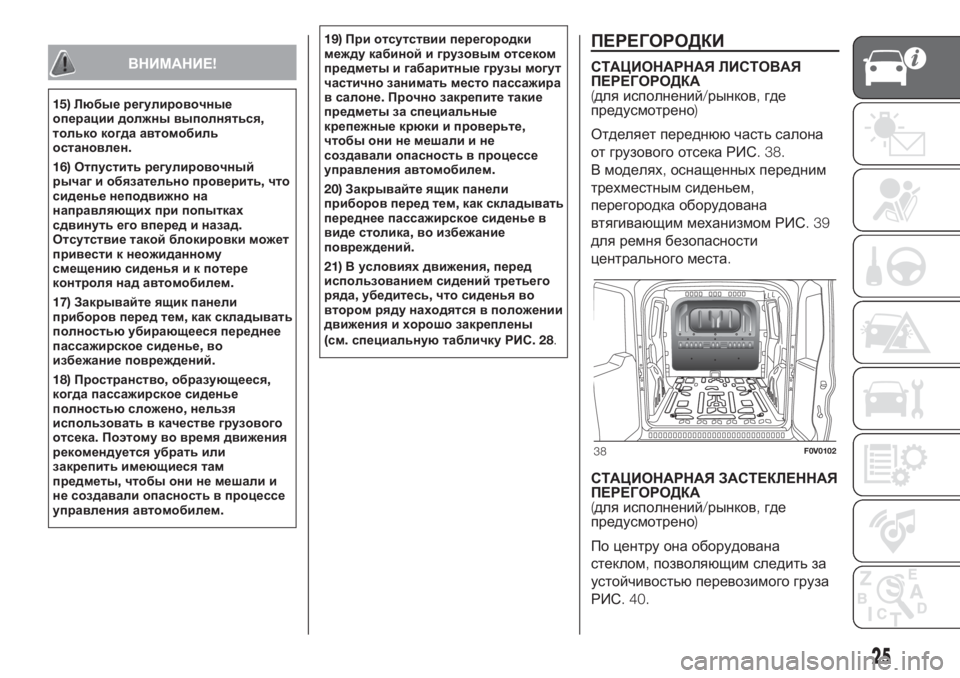

ВНИМАНИЕ!
15)Любые регулировочные
операции должны выполняться,
только когда автомобиль
остановлен.
16)Отпустить регулировочный
рычаг и обязательно проверить,что
сиденье неподвижно на
направляющих при попытках
сдвинуть его вперед и назад.
Отсутствие такой блокировки может
привести к неожиданному
смещению сиденья и к потере
контроля над автомобилем.
17)Закрывайте ящик панели
приборов перед тем,как складывать
полностью убирающееся переднее
пассажирское сиденье,во
избежание повреждений.
18)Пространство,образующееся,
когда пассажирское сиденье
полностью сложено,нельзя
использовать в качестве грузового
отсека.Поэтому во время движения
рекомендуется убрать или
закрепить имеющиеся там
предметы,чтобы они не мешали и
не создавали опасность в процессе
управления автомобилем.19)При отсутствии перегородки
между кабиной и грузовым отсеком
предметы и габаритные грузы могут
частично занимать место пассажира
в салоне.Прочно закрепите такие
предметы за специальные
крепежные крюки и проверьте,
чтобы они не мешали и не
создавали опасность в процессе
управления автомобилем.
20)Закрывайте ящик панели
приборов перед тем,как складывать
переднее пассажирское сиденье в
виде столика,во избежание
повреждений.
21)В условиях движения,перед
использованием сидений третьего
ряда,убедитесь,что сиденья во
втором ряду находятся в положении
движения и хорошо закреплены
(см.специальную табличку РИС.28.
ПЕРЕГОРОДКИ
СТАЦИОНАРНАЯ ЛИСТОВАЯ
ПЕРЕГОРОДКА
(для исполнений/рынков,где
предусмотрено)
Отделяет переднюю часть салона
от грузового отсека РИС. 38.
В моделях,оснащенных передним
трехместным сиденьем,
перегородка оборудована
втягивающим механизмом РИС.39
для ремня безопасности
центрального места.
СТАЦИОНАРНАЯ ЗАСТЕКЛЕННАЯ
ПЕРЕГОРОДКА
(для исполнений/рынков,где
предусмотрено)
По центру она оборудована
стеклом,позволяющим следить за
устойчивостьюперевозимого груза
РИС. 40.
38F0V0102
25

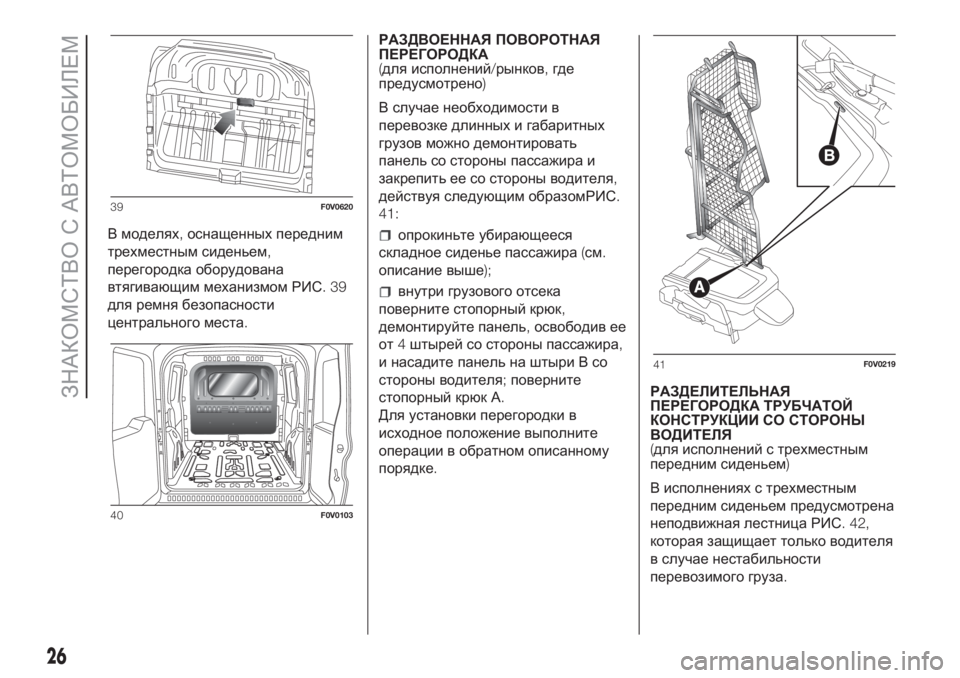

В моделях,оснащенных передним
трехместным сиденьем,
перегородка оборудована
втягивающим механизмом РИС.39
для ремня безопасности
центрального места.РАЗДВОЕННАЯ ПОВОРОТНАЯ
ПЕРЕГОРОДКА
(для исполнений/рынков,где
предусмотрено)
В случае необходимости в
перевозке длинных и габаритных
грузов можно демонтировать
панель со стороны пассажира и
закрепить ее со стороны водителя,
действуя следующим образомРИС.
41:опрокиньте убирающееся
складное сиденье пассажира(см.
описание выше);
внутри грузового отсека
поверните стопорный крюк,
демонтируйте панель,освободив ее
от4штырей со стороны пассажира,
и насадите панель на штыри В со
стороны водителя;поверните
стопорный крюк А.
Для установки перегородки в
исходное положение выполните
операции в обратном описанному

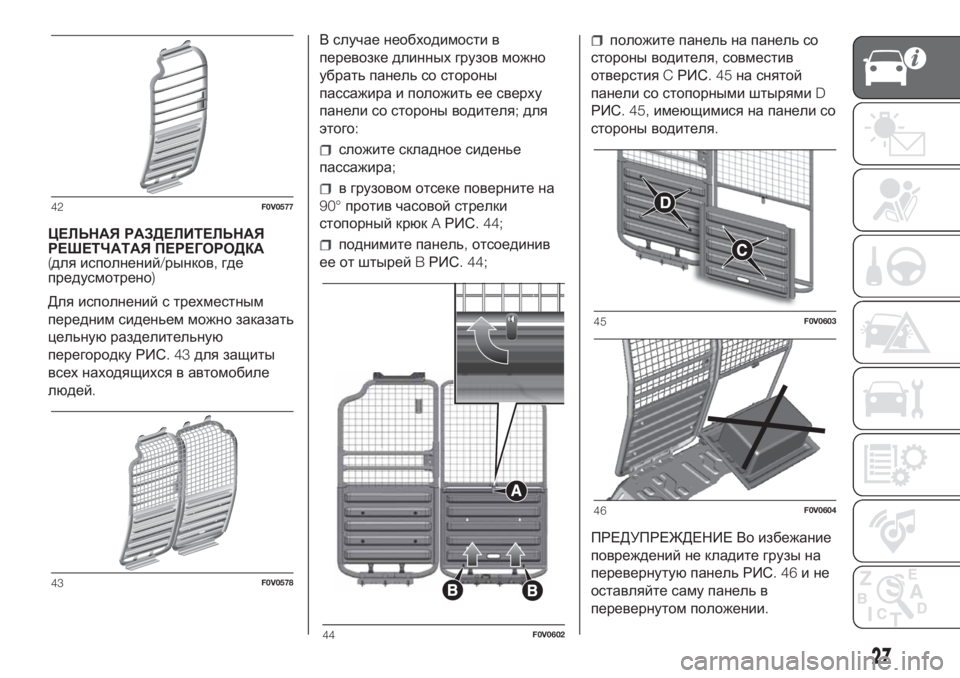

порядке.РАЗДЕЛИТЕЛЬНАЯ
ПЕРЕГОРОДКА ТРУБЧАТОЙ
КОНСТРУКЦИИ СО СТОРОНЫ
ВОДИТЕЛЯ
(для исполнений с трехместным
передним сиденьем)
В исполнениях с трехместным
передним сиденьем предусмотрена
неподвижная лестница РИС. 42,
которая защищает только водителя
в случае нестабильности
перевозимого груза.
39F0V0620
40F0V0103
41F0V0219
26
ЗНАКОМСТВО С АВТОМОБИЛЕМ

ЦЕЛЬНАЯ РАЗДЕЛИТЕЛЬНАЯ
РЕШЕТЧАТАЯ ПЕРЕГОРОДКА
(для исполнений/рынков,где
предусмотрено)
Для исполнений с трехместным
передним сиденьем можно заказать
цельнуюразделительную
перегородку РИС.43для защиты
всех находящихся в автомобиле
людей.В случае необходимости в
перевозке длинных грузов можно
убрать панель со стороны
пассажира и положить ее сверху
панели со стороны водителя;для
этого:
сложите складное сиденье
пассажира;
в грузовом отсеке поверните на
90°против часовой стрелки
стопорный крюкAРИС. 44;
поднимите панель,отсоединив
ее от штырейBРИС. 44;
положите панель на панель со
стороны водителя,совместив
отверстияCРИС.45на снятой
панели со стопорными штырямиD
РИС. 45,имеющимися на панели со
стороны водителя.
ПРЕДУПРЕЖДЕНИЕ Во избежание
повреждений не кладите грузы на
перевернутуюпанель РИС.46ине
оставляйте саму панель в
перевернутом положении.
42F0V0577
43F0V0578
44F0V0602
45F0V0603
46F0V0604
27

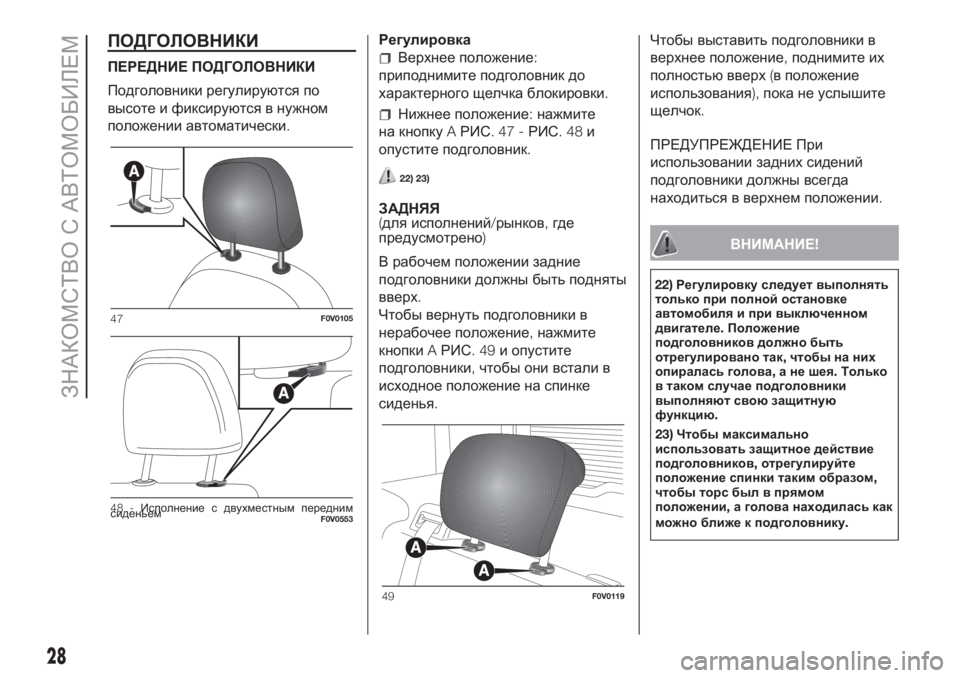

ПОДГОЛОВНИКИ
ПЕРЕДНИЕ ПОДГОЛОВНИКИ
Подголовники регулируются по
высоте и фиксируются в нужном
положении автоматически.РегулировкаВерхнее положение:
приподнимите подголовник до
характерного щелчка блокировки.
Нижнее положение:нажмите
на кнопкуAРИС.47-РИС.48и
опустите подголовник.
22) 23)
ЗАДНЯЯ
(для исполнений/рынков,где
предусмотрено)
В рабочем положении задние
подголовники должны быть подняты
вверх.
Чтобы вернуть подголовники в
нерабочее положение,нажмите
кнопкиAРИС.49и опустите
подголовники,чтобы они встали в
исходное положение на спинке
сиденья.Чтобы выставить подголовники в
верхнее положение,поднимите их
полностьювверх(в положение
использования),пока не услышите
щелчок.
ПРЕДУПРЕЖДЕНИЕ При
использовании задних сидений
подголовники должны всегда
находиться в верхнем положении.
ВНИМАНИЕ!
22)Регулировку следует выполнять
только при полной остановке
автомобиля и при выключенном
двигателе.Положение
подголовников должно быть
отрегулировано так,чтобы на них
опиралась голова,анешея.Только
в таком случае подголовники
выполняют свою защитную
функцию.
23)Чтобы максимально
использовать защитное действие
подголовников,отрегулируйте
положение спинки таким образом,
чтобы торс был в прямом
положении,а голова находилась как
можно ближе к подголовнику.
47F0V0105
48 -Исполнение с двухместным передним
сиденьемF0V0553
49F0V0119
28
ЗНАКОМСТВО С АВТОМОБИЛЕМ
