FIAT DUCATO 2006 Betriebsanleitung (in German)

200
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
AUFHÄNGUNGEN
Vorn
Hinten
BREMSEN
Betriebsbremse:
– vorn
– hinten
Feststellbremse
ZUR BEACHTUNG Wasser, Eis oder Streusalz kann sich auf den Bremsscheiben absetzen und die Wirksamkeit der Bremsen
beim ersten Bremsvorgang beeinträchtigen.
Einzelradaufhängung Typ Mc Pherson
Starrachse, rohrförmig; einzel-Längsblattfeder aus Stahl Gesteuert durch den Handhebel, auf die hinteren Bremsen einwirkendMit Scheiben Mit selbstbelüfteten Scheiben
LENKUNG
Kurzer Mittlerer Mittlerer Langer
Radstand Radstand Radstand Radstand
Langer
Typ
Wendekreisdurchmesser
(zwischen Bürgersteigen) m 11,06 12,46 13,54 14,28Zahnstangenlenkung mit hydraulischer Servolenkung

201
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
ERKLÄRUNG
DER REIFENKENNZEICHNUNG
Abb. 4
Beispiel: 215/70 R15 109S
215 = Nennbreite (S, Abstand in mm
zwischen den Flanken).
70 = Querschnittsverhältnis Höhe/Brei-
te (H/ S) in Prozenten.
R = Radialreifen.
15 = Felgendurchmesser in Zoll (Ø).
109 = Lastindex (Tragfähigkeit).
S = Index der Höchstgeschwindigkeit.
RÄDER
FELGEN UND REIFEN
Felgen aus gestanztem Stahl oder Leicht-
metalllegierung. Schlauchlose Radialreifen.
Im Fahrzeugbrief sind außerdem alle zu-
gelassenen Reifen eingetragen.
ZUR BEACHTUNG Bei eventuellen Un-
stimmigkeiten zwischen der “Betriebsan-
leitung” und dem “Fahrzeugbrief” sind die
im letztgenannten Dokument enthaltenen
Angaben maßgebend.
Für die Sicherheit ist es unerlässlich, dass
das Fahrzeug an allen vier Rädern mit Rei-
fen des selben Typs und Marke ausgerü-
stet ist.
ZUR BEACHTUNG In schlauchlose Rei-
fen dürfen keine Schläuche eingezogen
werden.
Abb. 4F0N0113m
NOTRAD
Felge aus gestanztem Stahl. Schlauchloser
Reifen wie die übrigen Reifen des Fahr-
zeugs.
RADSTAND
Konvergenz
der Vorderräder insgesamt: – 1 ± 1 mm
Die Werte beziehen sich auf das fahrbe-
reite Fahrzeug.

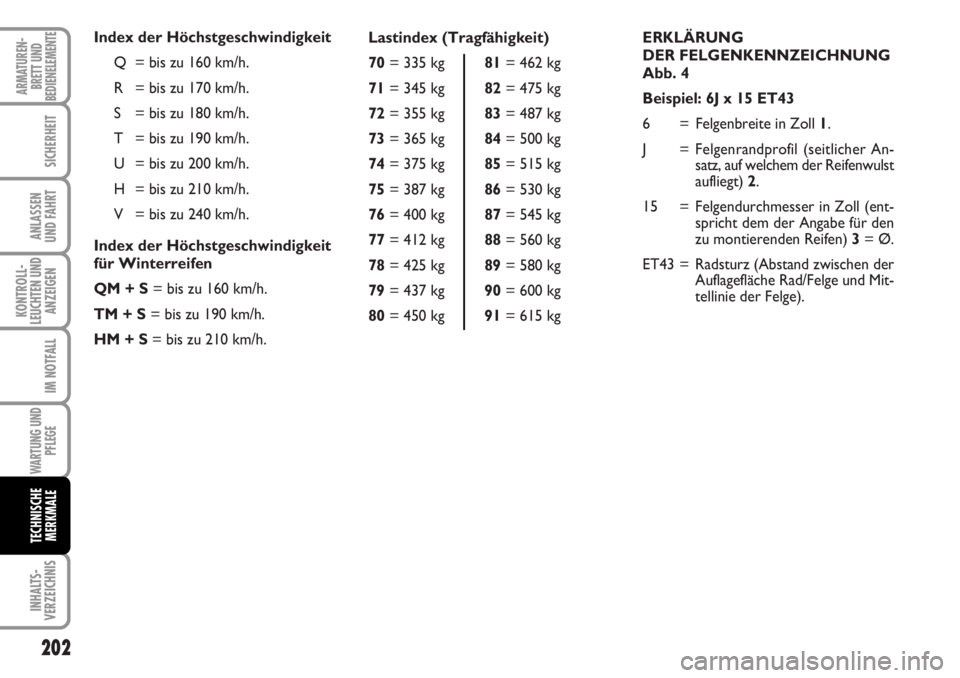

ERKLÄRUNG
DER FELGENKENNZEICHNUNG
Abb. 4
Beispiel: 6J x 15 ET43
6 = Felgenbreite in Zoll 1.
J = Felgenrandprofil (seitlicher An-
satz, auf welchem der Reifenwulst
aufliegt) 2.
15 = Felgendurchmesser in Zoll (ent-
spricht dem der Angabe für den
zu montierenden Reifen) 3= Ø.
ET43 = Radsturz (Abstand zwischen der
Auflagefläche Rad/Felge und Mit-
tellinie der Felge). Lastindex (Tragfähigkeit)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73 = 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77 = 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79 = 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Index der Höchstgeschwindigkeit
Q = bis zu 160 km/h.
R = bis zu 170 km/h.
S = bis zu 180 km/h.
T = bis zu 190 km/h.
U = bis zu 200 km/h.
H = bis zu 210 km/h.
V = bis zu 240 km/h.
Index der Höchstgeschwindigkeit
für Winterreifen
QM + S= bis zu 160 km/h.
TM + S= bis zu 190 km/h.
HM + S= bis zu 210 km/h.
202
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

203
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q 6J x 15” - H2
6J x 15” - H2
6J x 16” - H2
6J x 16” - H2
Version Felgen Reifen in der Ausstattung
Ducato
(ausschließlich Freizeit)
Ducato
(Freizeit)
Ducato Maxi
(ausschließlich Freizeit)
Ducato Maxi
Freizeit)

3000 PTT(*) Light
3000 PTT(*) Light / 3500 PTT(*) Light
3000 PTT(*) Light con pneumatici maggiorati
3000 PTT(*) Light / 3500 PTT(*)
Light mit vergrößerten Reifen
Serie Light mit Camping-Reifen
3500 PTT(*) Heavy / 4000 PTT(*) Heavy
3500 PTT(*) Heavy / 4000 PTT(*)
Heavy mit vergrößerten Reifen
Serie Heavy mit Camping-Reifen4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
4,0 ± 0,05 4,0 ± 0,05
4,1 ± 0,05 4,5 ± 0,05
5,0 ± 0,05 5,5 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
4,5 ± 0,05 5,0 ± 0,05
5,5 ± 0,05 5,5 ± 0,05
204
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
FÜLLDRUCK BEI KALTEM REIFEN (bar)
Reifen in der Ausstattung Anwendung Vorn Hinten
215/70 R15
225/70 R15
215/70 R15 Camping
215/75 R16
225/75 R16
(*) PTT: Gesamteigengewicht
Bei warmem Reifen muss der Fülldruck +0,3 bar über dem vorgeschriebenen Wert liegen. Der korrekte Wert ist jedoch bei kaltem Reifen er-
neut zu kontrollieren.
Bei Winterreifen muss der Fülldruck +0,2 bar über dem für die mitgelieferten Reifen vorgeschriebenen Wert liegen.

205
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE

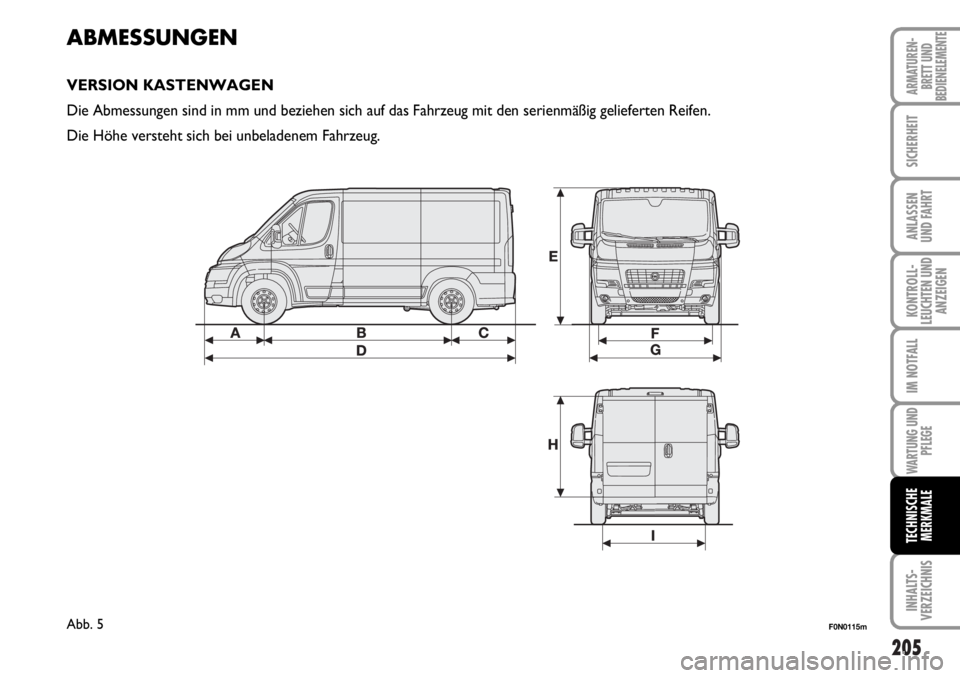

ABMESSUNGEN
VERSION KASTENWAGEN
Die Abmessungen sind in mm und beziehen sich auf das Fahrzeug mit den serienmäßig gelieferten Reifen.
Die Höhe versteht sich bei unbeladenem Fahrzeug.
F0N0115mAbb. 5

206
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
Versionen Kastenwagen
A
B
C
D
E
F
G
H
I
Die Abmessungen variieren je nach Version innerhalb der oben genannten Grenzen
CH1
948
3000
1015
4963
2254
1810
2050
–
1790MH1
MH2
948
3450
1015
5413
2254/2524
1810
2050
–
1790LH2
LH3
948
4035
1015
5998
2524/2764
1810
2050
–
1790XLH2
XLH3
948
4035
1380
6363
2524/2764
1810
2050
–
1790

207
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
F0N0116mAbb. 6

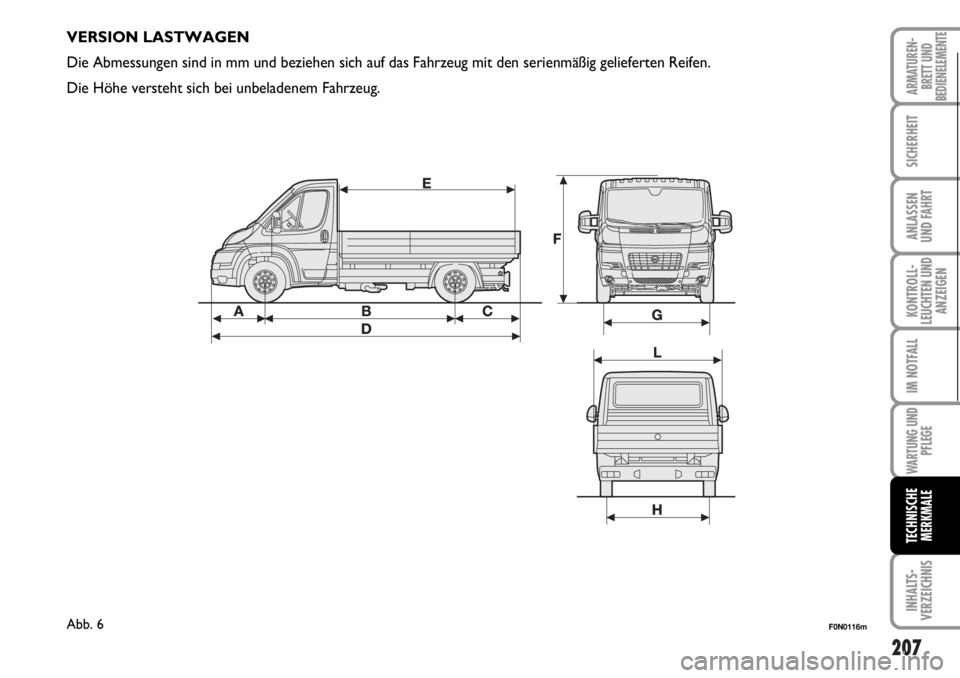

VERSION LASTWAGEN
Die Abmessungen sind in mm und beziehen sich auf das Fahrzeug mit den serienmäßig gelieferten Reifen.
Die Höhe versteht sich bei unbeladenem Fahrzeug.

208
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
Versionen Pritsche Fahrgestell mit Fahrerhaus Chassis
A
B
C
D
E
F
G
H
L
Die Abmessungen verändern sich auf Grund der verschiedenen Versionen in den oben genannten Grenzen
CH1
948
3000
1345
5293
2798
2254
1810
1790
2100MH1
948
3450
1345
5743
3248
2254
1810
1790
2100LH1
948
4035
1345
6328
3833
2254
1810
1790
2100XLH1
948
4035
1710
6693
4198
2254
1810
1790
2100CH1
948
3000
960
4908
–
2254
1810
1790÷1980
2050XLH1
948
4035
1325
6308
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
960
5358/5708
–
2254
1810
1790÷1980
2050LH1
948
4035
960
5943
–
2254
1810
1790÷1980
2050

209
KONTROLL-
LEUCHTEN UND
ANZEIGEN
INHALTS-
VERZEICHNIS
ARMATUREN-
BRETT UND
BEDIENELEMENTE
SICHERHEIT
ANLASSEN
UND FAHRT
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
MERKMALE
CH1
925
3000
860
4785
–
–
1810
1790÷1980
2050MH1
MLH1
925
3450/3800
860
5235/5585
–
–
1810
1790÷1980
2050LH1
925
4035
860
5820
–
–
1810
1790÷1980
2050XLH1
925
4035
1225
6185
–
–
1810
1790÷1980
2050CH1
948
3000
880
4828
–
2254
1810
1790÷1980
2050XLH1
948
4035
1245
6228
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
880
5278/5628
–
2254
1810
1790÷1980
2050LH1
948
4035
880
5863
–
2254
1810
1790÷1980
2050
Versionen Fahrgestell mit Windlauf Chassis Fahrgestell mit Fahrerhaus Special
A
B
C
D
E
F
G
H
L
Die Abmessungen verändern sich auf Grund der verschiedenen Versionen in den oben genannten Grenzen
