FIAT DUCATO 2006 Návod k použití a údržbě (in Czech)
Manufacturer: FIAT, Model Year: 2006, Model line: DUCATO, Model: FIAT DUCATO 2006Pages: 278, velikost PDF: 11.73 MB

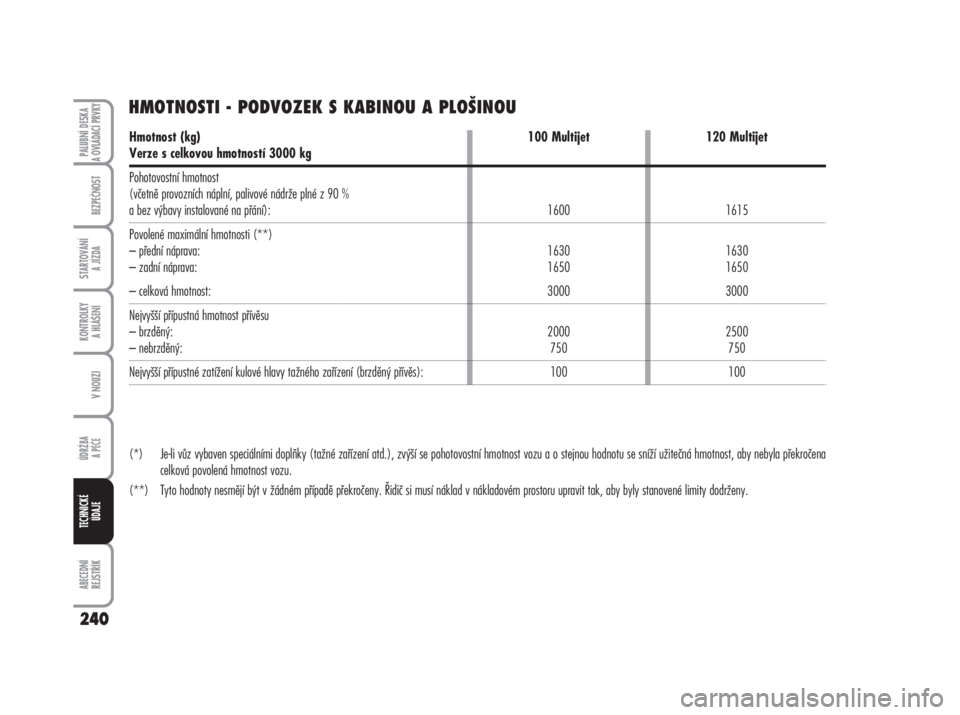

Page 241 of 278
ABECEDNÍ
REJSTŘÍK
240
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU A PLOŠINOU
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 100 Multijet 120 Multijet
Verze s celkovou hmotností 3000 kg
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1600 1615
Povolené maximální hmotnosti (**)
– přední náprava: 1630 1630
– zadní náprava: 1650 1650
– celková hmotnost: 3000 3000
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 2000 2500
– nebrzděný: 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení (brzděný přívěs): 100 100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 240

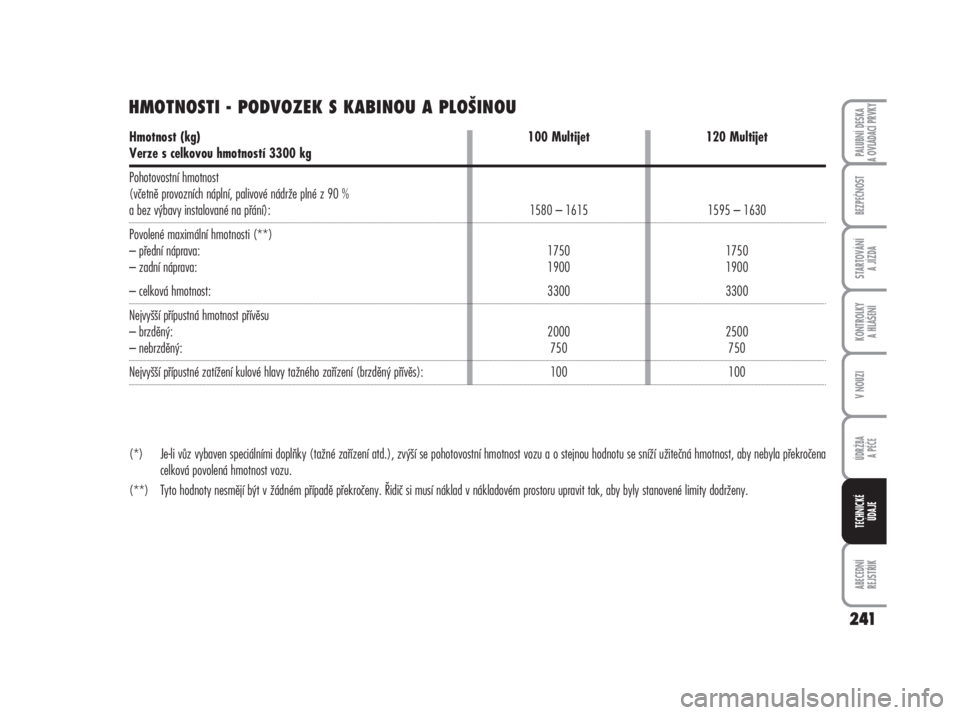

Page 242 of 278
241
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU A PLOŠINOU
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 100 Multijet 120 Multijet
Verze s celkovou hmotností 3300 kg
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1580 – 1615 1595 – 1630
Povolené maximální hmotnosti (**)
– přední náprava: 1750 1750
– zadní náprava: 1900 1900
– celková hmotnost: 3300 3300
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 2000 2500
– nebrzděný: 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení (brzděný přívěs): 100 100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 241
Page 243 of 278
ABECEDNÍ
REJSTŘÍK
242
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

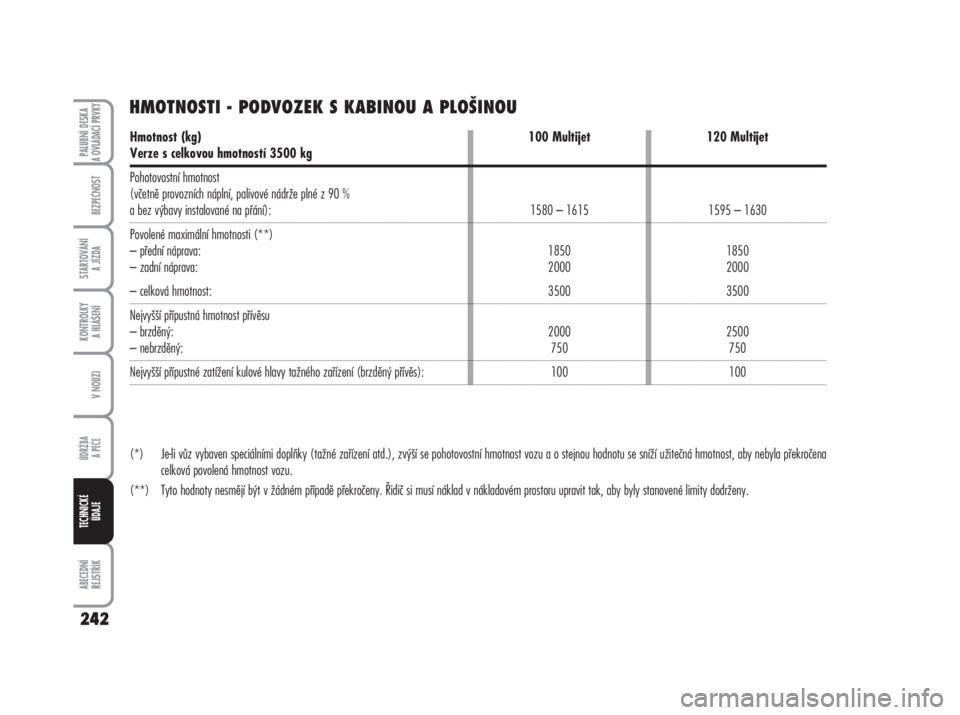

HMOTNOSTI - PODVOZEK S KABINOU A PLOŠINOU
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 100 Multijet 120 Multijet
Verze s celkovou hmotností 3500 kg
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1580 – 1615 1595 – 1630
Povolené maximální hmotnosti (**)
– přední náprava: 1850 1850
– zadní náprava: 2000 2000
– celková hmotnost: 3500 3500
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 2000 2500
– nebrzděný: 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení (brzděný přívěs): 100 100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 242

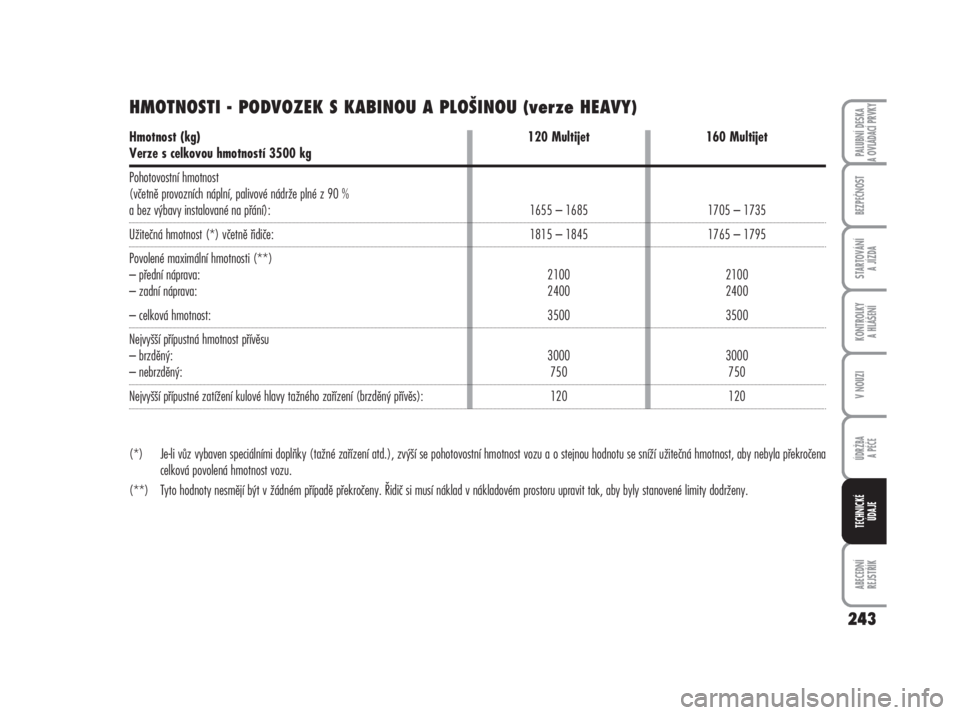

Page 244 of 278
243
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU A PLOŠINOU (verze HEAVY)
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 120 Multijet 160 Multijet
Verze s celkovou hmotností 3500 kg
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1655 – 1685 1705 – 1735
Užitečná hmotnost (*) včetně řidiče: 1815 – 1845 1765 – 1795
Povolené maximální hmotnosti (**)
– přední náprava: 2100 2100
– zadní náprava: 2400 2400
– celková hmotnost: 3500 3500
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 3000 3000
– nebrzděný: 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení (brzděný přívěs): 120 120
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 243

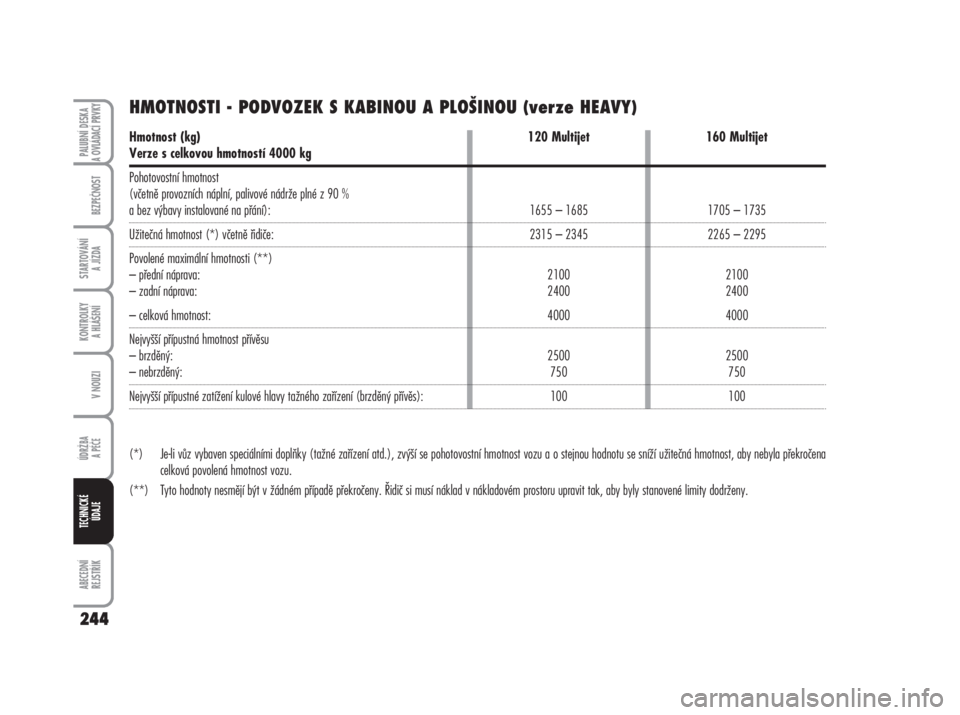

Page 245 of 278
ABECEDNÍ
REJSTŘÍK
244
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU A PLOŠINOU (verze HEAVY)
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 120 Multijet 160 Multijet
Verze s celkovou hmotností 4000 kg
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1655 – 1685 1705 – 1735
Užitečná hmotnost (*) včetně řidiče: 2315 – 2345 2265 – 2295
Povolené maximální hmotnosti (**)
– přední náprava: 2100 2100
– zadní náprava: 2400 2400
– celková hmotnost: 4000 4000
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 2500 2500
– nebrzděný: 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení (brzděný přívěs): 100 100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 244

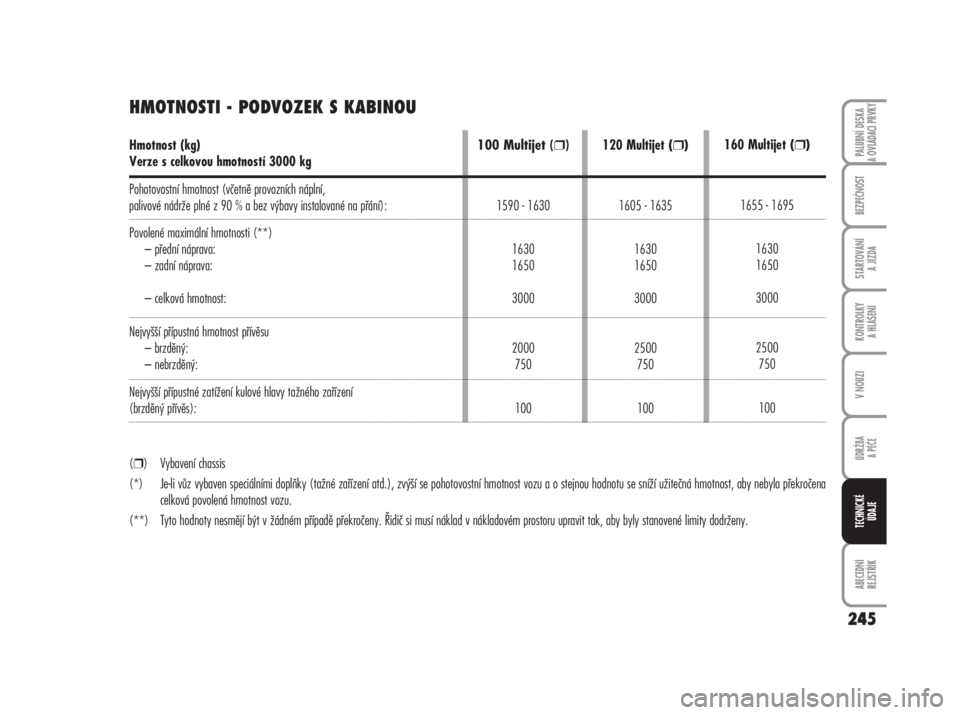

Page 246 of 278
245
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU
(❒) Vybavení chassis
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg)
Verze s celkovou hmotností 3000 kg 100 Multijet (❒)120 Multijet (❒)
Pohotovostní hmotnost (včetně provozních náplní,
palivové nádrže plné z 90 % a bez výbavy instalované na přání):
1590 - 16301605 - 1635
Povolené maximální hmotnosti (**)
– přední náprava:
– zadní náprava:
– celková hmotnost:
1630
1650
30001630
1650
3000
Nejvyšší přípustná hmotnost přívěsu
– brzděný:
– nebrzděný:
2000
7502500
750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení
(brzděný přívěs):
100100
160 Multijet (❒)
1655 - 1695
1630
1650
3000
2500
750
100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 245

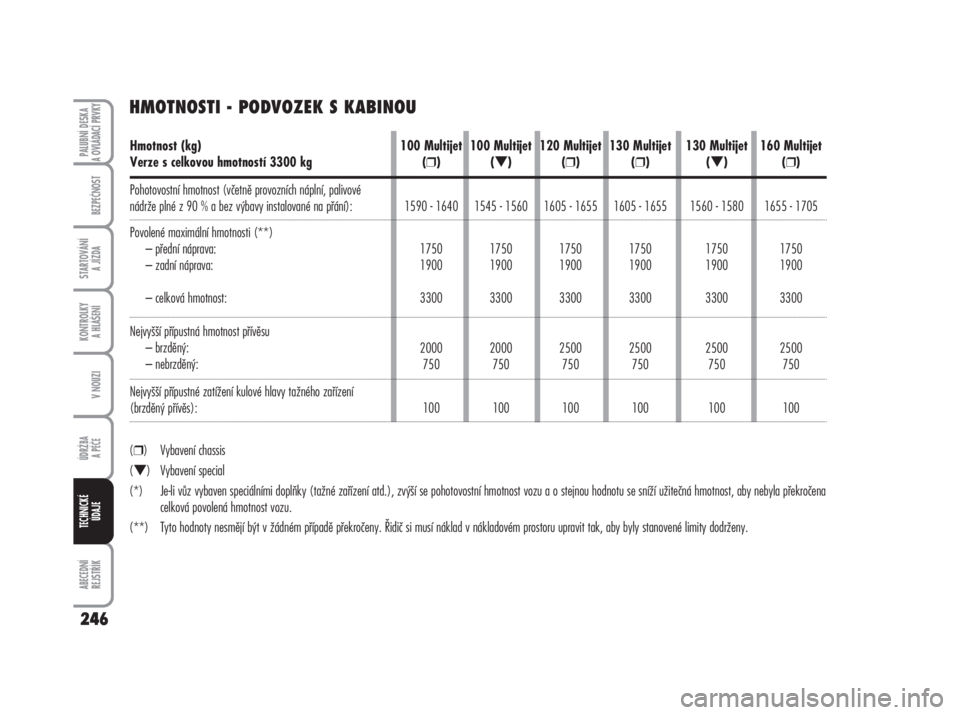

Page 247 of 278
ABECEDNÍ
REJSTŘÍK
246
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU
(❒) Vybavení chassis
(
) Vybavení special
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg)
Verze s celkovou hmotností 3300 kg100 Multijet
(❒)100 Multijet
(
)120 Multijet
(❒)130 Multijet
(❒)130 Multijet
(
)
Pohotovostní hmotnost (včetně provozních náplní, palivové
nádrže plné z 90 % a bez výbavy instalované na přání):
1590 - 16401545 - 15601605 - 16551605 - 16551560 - 1580
Povolené maximální hmotnosti (**)
– přední náprava:
– zadní náprava:
– celková hmotnost:
1750
1900
33001750
1900
33001750
1900
33001750
1900
33001750
1900
3300
Nejvyšší přípustná hmotnost přívěsu
– brzděný:
– nebrzděný:
2000
7502000
7502500
7502500
7502500
750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení
(brzděný přívěs):
100100100100100
160 Multijet
(❒)
1655 - 1705
1750
1900
3300
2500
750
100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 246

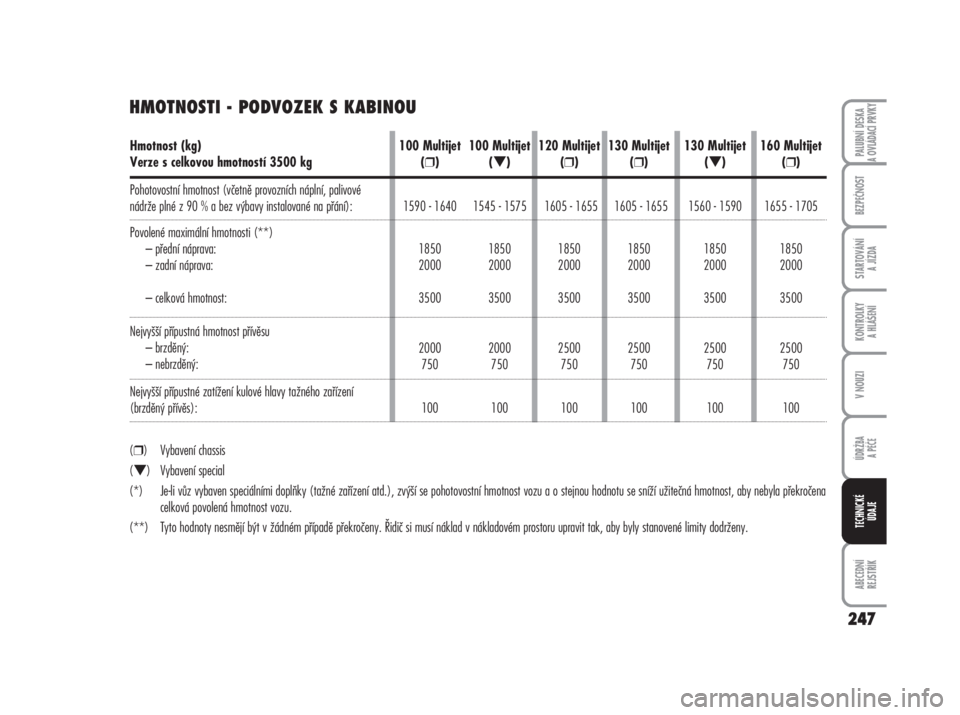

Page 248 of 278
247
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU
(❒) Vybavení chassis
(
) Vybavení special
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg)
Verze s celkovou hmotností 3500 kg100 Multijet
(❒)100 Multijet
(
)120 Multijet
(❒)130 Multijet
(❒)130 Multijet
(
)
Pohotovostní hmotnost (včetně provozních náplní, palivové
nádrže plné z 90 % a bez výbavy instalované na přání):
1590 - 16401545 - 15751605 - 16551605 - 16551560 - 1590
Povolené maximální hmotnosti (**)
– přední náprava:
– zadní náprava:
– celková hmotnost:
1850
2000
35001850
2000
35001850
2000
35001850
2000
35001850
2000
3500
Nejvyšší přípustná hmotnost přívěsu
– brzděný:
– nebrzděný:
2000
7502000
7502500
7502500
7502500
750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení
(brzděný přívěs):
100100100100100
160 Multijet
(❒)
1655 - 1705
1850
2000
3500
2500
750
100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 247
Page 249 of 278
ABECEDNÍ
REJSTŘÍK
248
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU
(❒) Vybavení chassis
() Vybavení special
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 120 Multijet 160 Multijet 120 Multijet 160 Multijet
Verze s celkovou hmotností 3500 kg (❒)(❒)()()
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1675 – 1710 1725 – 1760 1610 – 1630 1660 – 1680
Užitečná hmotnost (*) včetně řidiče: 1790 – 1825 1740 – 1775 1870 – 1890 1820 – 1840
Povolené maximální hmotnosti (**)
– přední náprava: 2100 2100 2100 2100
– zadní náprava: 2400 2400 2400 2400
– celková hmotnost: 3500 3500 3500 3500
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 3000 3000 3000 3000
– nebrzděný: 750 750 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení
(brzděný přívěs): 120 120 120 120
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 248
Page 250 of 278
249
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
HMOTNOSTI - PODVOZEK S KABINOU (verze HEAVY)
(❒) Vybavení chassis
() Vybavení special
(*) Je-li vůz vybaven speciálními doplňky (tažné zařízení atd.), zvýší se pohotovostní hmotnost vozu a o stejnou hodnotu se sníží užitečná hmotnost, aby nebyla překročena
celková povolená hmotnost vozu.
(**) Tyto hodnoty nesmějí být v žádném případě překročeny. Řidič si musí náklad v nákladovém prostoru upravit tak, aby byly stanovené limity dodrženy.
Hmotnost (kg) 120 Multijet 160 Multijet 120 Multijet 160 Multijet
Verze s celkovou hmotností 4000 kg (❒)(❒)()()
Pohotovostní hmotnost
(včetně provozních náplní, palivové nádrže plné z 90 %
a bez výbavy instalované na přání): 1675 – 1710 1725 – 1760 1610 – 1630 1660 – 1680
Užitečná hmotnost (*) včetně řidiče: 2290 – 2325 2240 – 2275 2370 – 2390 2320 – 2340
Povolené maximální hmotnosti (**)
– přední náprava: 2100 2100 2100 2100
– zadní náprava: 2400 2400 2400 2400
– celková hmotnost: 4000 4000 4000 4000
Nejvyšší přípustná hmotnost přívěsu
– brzděný: 2500 2500 2500 2500
– nebrzděný: 750 750 750 750
Nejvyšší přípustné zatížení kulové hlavy tažného zařízení
(brzděný přívěs): 100 100 100 100
5886.Ducato_250_02.qxd 9.1.2007 10:21 Page 249
