FIAT DUCATO 2010 Betriebsanleitung (in German)

140
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS

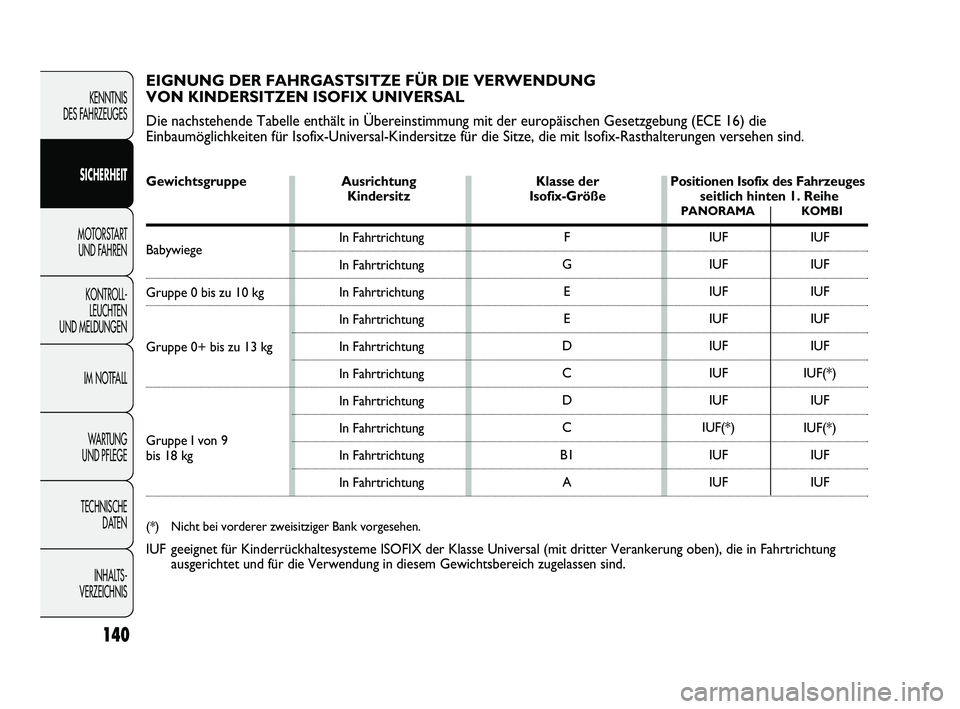

EIGNUNG DER FAHRGASTSITZE FÜR DIE VERWENDUNG
VON KINDERSITZEN ISOFIX UNIVERSAL
Die nachstehende Tabelle enthält in Übereinstimmung mit der europäischen Gesetzgebung (ECE 16) die
Einbaumöglichkeiten für Isofix-Universal-Kindersitze für die Sitze, die mit Isofix-Rasthalterungen versehen sind.
Gewichtsgruppe Ausrichtung Klasse der Positionen Isofix des Fahrzeuges
Kindersitz Isofix-Größe seitlich hinten 1. Reihe
PANORAMA KOMBI
Babywiege
Gruppe 0 bis zu 10 kg
Gruppe 0+ bis zu 13 kg
Gruppe I von 9
bis 18 kg
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In Fahrtrichtung
In FahrtrichtungF
G
E
E
D
C
D
C
B1
AIUF
IUF
IUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUFIUF
IUF
IUF
IUF
IUF
IUF(*)
IUF
IUF(*)
IUF
IUF
(*) Nicht bei vorderer zweisitziger Bank vorgesehen.
IUF geeignet für Kinderrückhaltesysteme ISOFIX der Klasse Universal (mit dritter Verankerung oben), die in Fahrtrichtung
ausgerichtet und für die Verwendung in diesem Gewichtsbereich zugelassen sind.
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 140

Die Frontairbags können in folgenden Fällen nicht
ausgelöst werden:
❒Frontalaufprall gegen stark verformbare Gegenstände,
welche die Frontfläche des Fahrzeugs nicht betreffen
(beispielsweise ein Aufprall des Kotflügels gegen eine
Leitplanke, Kieshaufen usw.);
❒Unterfahren anderer Fahrzeuge oder Leitplanken
(z. B. unter einen Lastkraftwagen oder eine Leitplanke).
Da sie keinen zusätzlichen Schutz zu den
Sicherheitsgurten bieten, wäre somit ihre Aktivierung
unnötig. Die nicht erfolgende Aktivierung in diesen
Fällen ist deshalb kein Anzeichen für eine
Funktionsstörung des Systems.

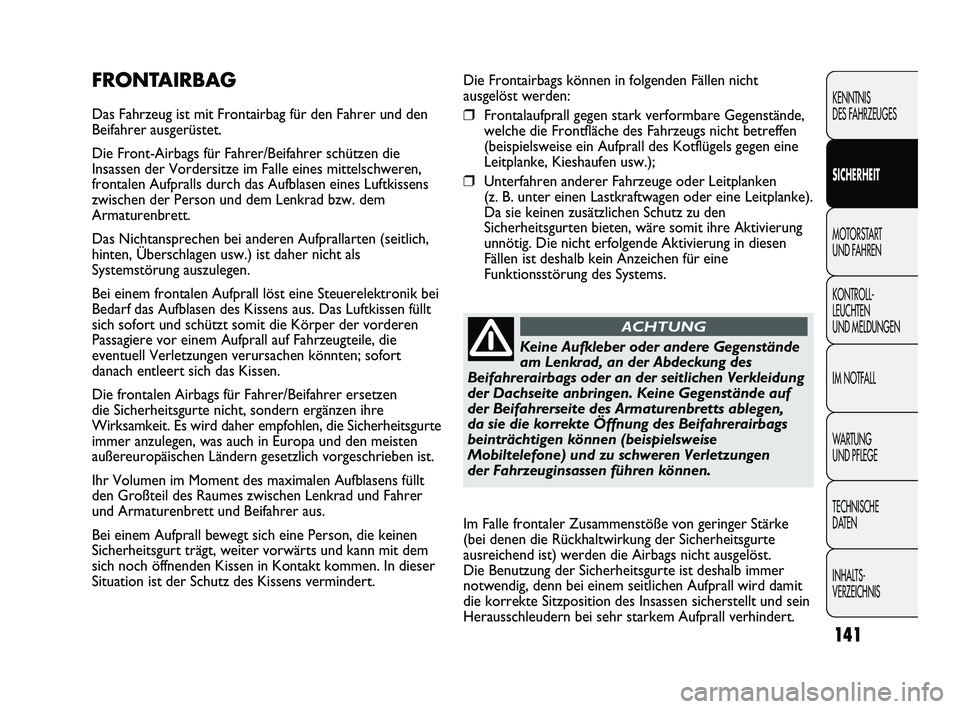

FRONTAIRBAG
Das Fahrzeug ist mit Frontairbag für den Fahrer und den
Beifahrer ausgerüstet.
Die Front-Airbags für Fahrer/Beifahrer schützen die
Insassen der Vordersitze im Falle eines mittelschweren,
frontalen Aufpralls durch das Aufblasen eines Luftkissens
zwischen der Person und dem Lenkrad bzw. dem
Armaturenbrett.
Das Nichtansprechen bei anderen Aufprallarten (seitlich,
hinten, Überschlagen usw.) ist daher nicht als
Systemstörung auszulegen.
Bei einem frontalen Aufprall löst eine Steuerelektronik bei
Bedarf das Aufblasen des Kissens aus. Das Luftkissen füllt
sich sofort und schützt somit die Körper der vorderen
Passagiere vor einem Aufprall auf Fahrzeugteile, die
eventuell Verletzungen verursachen könnten; sofort
danach entleert sich das Kissen.
Die frontalen Airbags für Fahrer/Beifahrer ersetzen
die Sicherheitsgurte nicht, sondern ergänzen ihre
Wirksamkeit. Es wird daher empfohlen, die Sicherheitsgurte
immer anzulegen, was auch in Europa und den meisten
außereuropäischen Ländern gesetzlich vorgeschrieben ist.
Ihr Volumen im Moment des maximalen Aufblasens füllt
den Großteil des Raumes zwischen Lenkrad und Fahrer
und Armaturenbrett und Beifahrer aus.
Bei einem Aufprall bewegt sich eine Person, die keinen
Sicherheitsgurt trägt, weiter vorwärts und kann mit dem
sich noch öffnenden Kissen in Kontakt kommen. In dieser
Situation ist der Schutz des Kissens vermindert.
141
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Keine Aufkleber oder andere Gegenstände
am Lenkrad, an der Abdeckung des
Beifahrerairbags oder an der seitlichen Verkleidung
der Dachseite anbringen. Keine Gegenstände auf
der Beifahrerseite des Armaturenbretts ablegen,
da sie die korrekte Öffnung des Beifahrerairbags
beinträchtigen können (beispielsweise
Mobiltelefone) und zu schweren Verletzungen
der Fahrzeuginsassen führen können.
ACHTUNG
Im Falle frontaler Zusammenstöße von geringer Stärke
(bei denen die Rückhaltwirkung der Sicherheitsgurte
ausreichend ist) werden die Airbags nicht ausgelöst.
Die Benutzung der Sicherheitsgurte ist deshalb immer
notwendig, denn bei einem seitlichen Aufprall wird damit
die korrekte Sitzposition des Insassen sicherstellt und sein
Herausschleudern bei sehr starkem Aufprall verhindert.
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 141

F0N0072mAbb. 156
F0N0324mAbb. 155

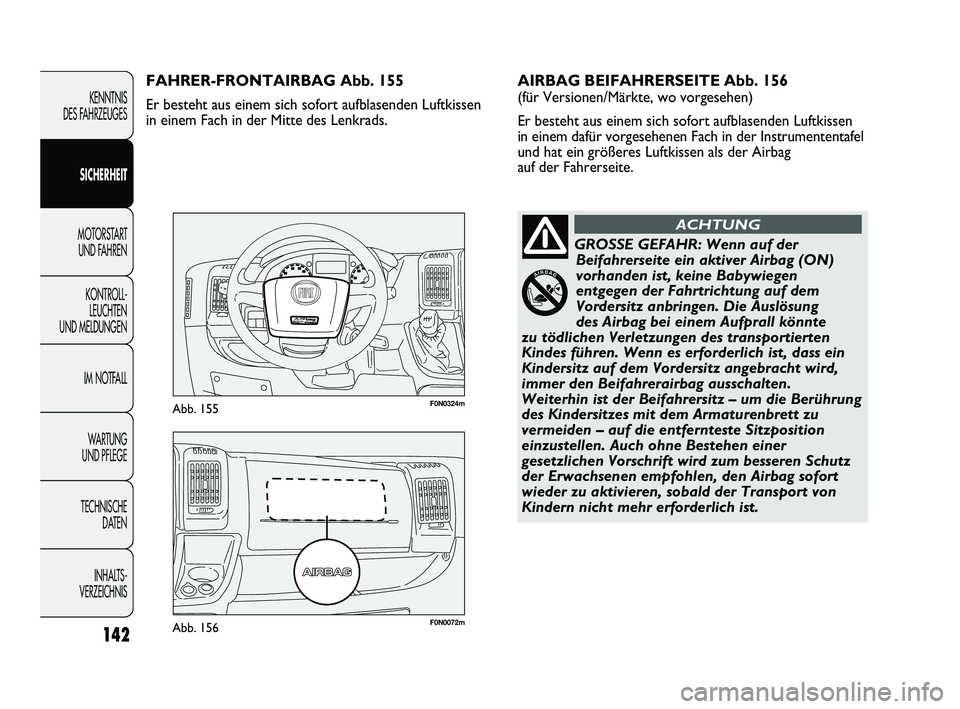

AIRBAG BEIFAHRERSEITE Abb. 156
(für Versionen/Märkte, wo vorgesehen)
Er besteht aus einem sich sofort aufblasenden Luftkissen
in einem dafür vorgesehenen Fach in der Instrumententafel
und hat ein größeres Luftkissen als der Airbag
auf der Fahrerseite.
FAHRER-FRONTAIRBAG Abb. 155
Er besteht aus einem sich sofort aufblasenden Luftkissen
in einem Fach in der Mitte des Lenkrads.
142
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
GROSSE GEFAHR: Wenn auf der
Beifahrerseite ein aktiver Airbag (ON)
vorhanden ist, keine Babywiegen
entgegen der Fahrtrichtung auf dem
Vordersitz anbringen. Die Auslösung
des Airbag bei einem Aufprall könnte
zu tödlichen Verletzungen des transportierten
Kindes führen. Wenn es erforderlich ist, dass ein
Kindersitz auf dem Vordersitz angebracht wird,
immer den Beifahrerairbag ausschalten.
Weiterhin ist der Beifahrersitz – um die Berührung
des Kindersitzes mit dem Armaturenbrett zu
vermeiden – auf die entfernteste Sitzposition
einzustellen. Auch ohne Bestehen einer
gesetzlichen Vorschrift wird zum besseren Schutz
der Erwachsenen empfohlen, den Airbag sofort
wieder zu aktivieren, sobald der Transport von
Kindern nicht mehr erforderlich ist.
ACHTUNG
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 142

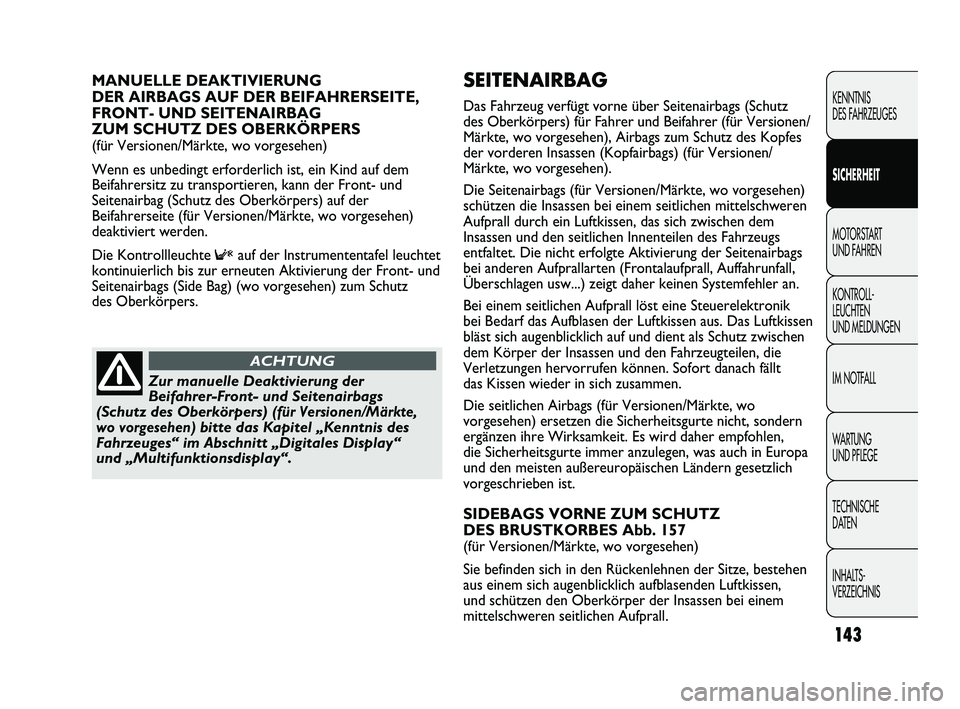

SEITENAIRBAG
Das Fahrzeug verfügt vorne über Seitenairbags (Schutz
des Oberkörpers) für Fahrer und Beifahrer (für Versionen/
Märkte, wo vorgesehen), Airbags zum Schutz des Kopfes
der vorderen Insassen (Kopfairbags) (für Versionen/
Märkte, wo vorgesehen).
Die Seitenairbags (für Versionen/Märkte, wo vorgesehen)
schützen die Insassen bei einem seitlichen mittelschweren
Aufprall durch ein Luftkissen, das sich zwischen dem
Insassen und den seitlichen Innenteilen des Fahrzeugs
entfaltet. Die nicht erfolgte Aktivierung der Seitenairbags
bei anderen Aufprallarten (Frontalaufprall, Auffahrunfall,
Überschlagen usw...) zeigt daher keinen Systemfehler an.
Bei einem seitlichen Aufprall löst eine Steuerelektronik
bei Bedarf das Aufblasen der Luftkissen aus. Das Luftkissen
bläst sich augenblicklich auf und dient als Schutz zwischen
dem Körper der Insassen und den Fahrzeugteilen, die
Verletzungen hervorrufen können. Sofort danach fällt
das Kissen wieder in sich zusammen.
Die seitlichen Airbags (für Versionen/Märkte, wo
vorgesehen) ersetzen die Sicherheitsgurte nicht, sondern
ergänzen ihre Wirksamkeit. Es wird daher empfohlen,
die Sicherheitsgurte immer anzulegen, was auch in Europa
und den meisten außereuropäischen Ländern gesetzlich
vorgeschrieben ist.
SIDEBAGS VORNE ZUM SCHUTZ
DES BRUSTKORBES Abb. 157
(für Versionen/Märkte, wo vorgesehen)
Sie befinden sich in den Rückenlehnen der Sitze, bestehen
aus einem sich augenblicklich aufblasenden Luftkissen,
und schützen den Oberkörper der Insassen bei einem
mittelschweren seitlichen Aufprall.
MANUELLE DEAKTIVIERUNG
DER AIRBAGS AUF DER BEIFAHRERSEITE,
FRONT- UND SEITENAIRBAG
ZUM SCHUTZ DES OBERKÖRPERS
(für Versionen/Märkte, wo vorgesehen)
Wenn es unbedingt erforderlich ist, ein Kind auf dem
Beifahrersitz zu transportieren, kann der Front- und
Seitenairbag (Schutz des Oberkörpers) auf der
Beifahrerseite (für Versionen/Märkte, wo vorgesehen)
deaktiviert werden.
Die Kontrollleuchte
Fauf der Instrumententafel leuchtet
kontinuierlich bis zur erneuten Aktivierung der Front- und
Seitenairbags (Side Bag) (wo vorgesehen) zum Schutz
des Oberkörpers.
143
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Zur manuelle Deaktivierung der
Beifahrer-Front- und Seitenairbags
(Schutz des Oberkörpers)
(für Versionen/Märkte,
wo vorgesehen)
bitte das Kapitel „Kenntnis des
Fahrzeuges“ im Abschnitt „Digitales Display“
und „Multifunktionsdisplay“.
ACHTUNG
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 143

F0N0140mAbb. 157F0N0133mAbb. 158
ZUR BEACHTUNG Bei der Auslösung der Airbags wird
eine kleine Menge Pulver freigesetzt. Dieses Pulver ist
unschädlich und kein Anzeichen für einen beginnenden
Brand. Außerdem können die Oberfläche des entfalteten
Kissens und das Fahrzeuginnere von staubförmigen
Rückständen bedeckt werden: Das Pulver kann die Haut
und die Augen reizen. Bei einem Kontakt mit neutraler
Seife und Wasser abwaschen.
Die Verfalldaten bezüglich der pyrotechnischen Ladung
und des Spiralkabels sind auf dem dafür vorgesehenen
Kennschild im Handschuhfach angegeben. Nähern sich
diese Termine, ist über das Fiat-Kundendienstnetz ein
Ersatz anzufordern.
ZUR BEACHTUNG Wenn sich durch einen Unfall eine
der Sicherheitsvorrichtungen aktiviert haben sollte, ist
über das Fiat-Kundendienstnetz ein Ersatz und die
Kontrolle der Unversehrtheit der elektrischen Anlage
anzufordern.
Alle Eingriffe, sei es die Kontrolle, Reparatur oder Ersatz
des Airbags, müssen durch das Fiat Kundendienstnetz

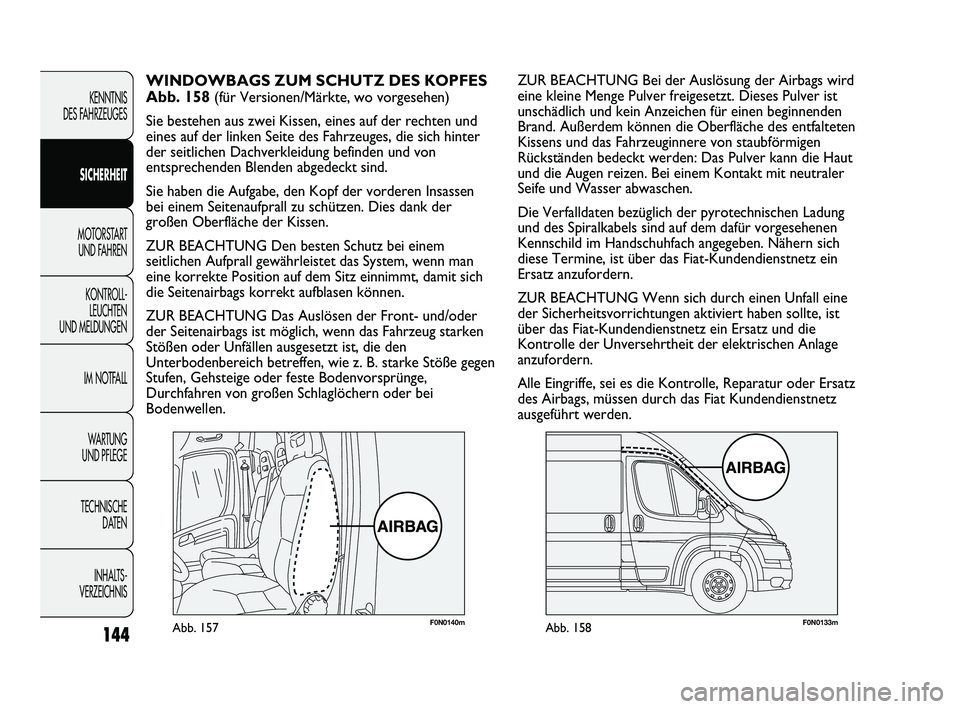

ausgeführt werden.WINDOWBAGS ZUM SCHUTZ DES KOPFES
Abb. 158
(für Versionen/Märkte, wo vorgesehen)
Sie bestehen aus zwei Kissen, eines auf der rechten und
eines auf der linken Seite des Fahrzeuges, die sich hinter
der seitlichen Dachverkleidung befinden und von
entsprechenden Blenden abgedeckt sind.
Sie haben die Aufgabe, den Kopf der vorderen Insassen
bei einem Seitenaufprall zu schützen. Dies dank der
großen Oberfläche der Kissen.
ZUR BEACHTUNG Den besten Schutz bei einem
seitlichen Aufprall gewährleistet das System, wenn man
eine korrekte Position auf dem Sitz einnimmt, damit sich
die Seitenairbags korrekt aufblasen können.
ZUR BEACHTUNG Das Auslösen der Front- und/oder
der Seitenairbags ist möglich, wenn das Fahrzeug starken
Stößen oder Unfällen ausgesetzt ist, die den
Unterbodenbereich betreffen, wie z. B. starke Stöße gegen
Stufen, Gehsteige oder feste Bodenvorsprünge,
Durchfahren von großen Schlaglöchern oder bei
Bodenwellen.
144
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 144

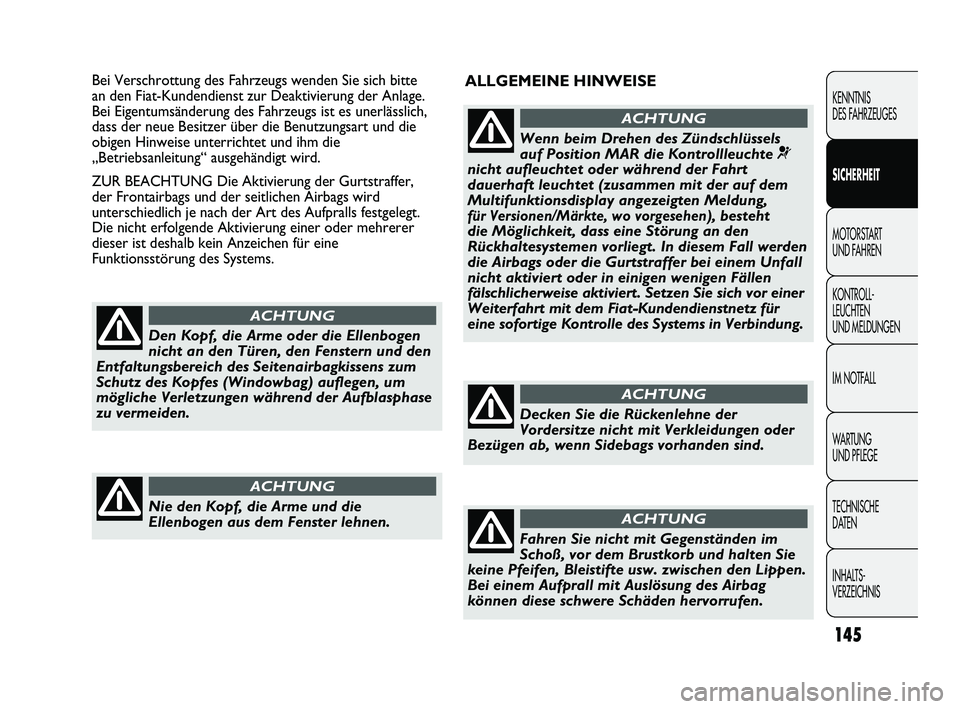

ALLGEMEINE HINWEISEBei Verschrottung des Fahrzeugs wenden Sie sich bitte
an den Fiat-Kundendienst zur Deaktivierung der Anlage.
Bei Eigentumsänderung des Fahrzeugs ist es unerlässlich,
dass der neue Besitzer über die Benutzungsart und die
obigen Hinweise unterrichtet und ihm die
„Betriebsanleitung“ ausgehändigt wird.
ZUR BEACHTUNG Die Aktivierung der Gurtstraffer,
der Frontairbags und der seitlichen Airbags wird
unterschiedlich je nach der Art des Aufpralls festgelegt.
Die nicht erfolgende Aktivierung einer oder mehrerer
dieser ist deshalb kein Anzeichen für eine
Funktionsstörung des Systems.
145
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Den Kopf, die Arme oder die Ellenbogen
nicht an den Türen, den Fenstern und den
Entfaltungsbereich des Seitenairbagkissens zum
Schutz des Kopfes (Windowbag) auflegen, um
mögliche Verletzungen während der Aufblasphase
zu vermeiden.
ACHTUNG
Nie den Kopf, die Arme und die
Ellenbogen aus dem Fenster lehnen.
ACHTUNG
Wenn beim Drehen des Zündschlüssels
auf Position MAR die Kontrollleuchte
¬
nicht aufleuchtet oder während der Fahrt
dauerhaft leuchtet (zusammen mit der auf dem
Multifunktionsdisplay angezeigten Meldung,
für Versionen/Märkte, wo vorgesehen), besteht
die Möglichkeit, dass eine Störung an den
Rückhaltesystemen vorliegt. In diesem Fall werden
die Airbags oder die Gurtstraffer bei einem Unfall
nicht aktiviert oder in einigen wenigen Fällen
fälschlicherweise aktiviert. Setzen Sie sich vor einer
Weiterfahrt mit dem Fiat-Kundendienstnetz für
eine sofortige Kontrolle des Systems in Verbindung.
ACHTUNG
Decken Sie die Rückenlehne der
Vordersitze nicht mit Verkleidungen oder
Bezügen ab, wenn Sidebags vorhanden sind.
ACHTUNG
Fahren Sie nicht mit Gegenständen im
Schoß, vor dem Brustkorb und halten Sie
keine Pfeifen, Bleistifte usw. zwischen den Lippen.
Bei einem Aufprall mit Auslösung des Airbag
können diese schwere Schäden hervorrufen.
ACHTUNG
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 145

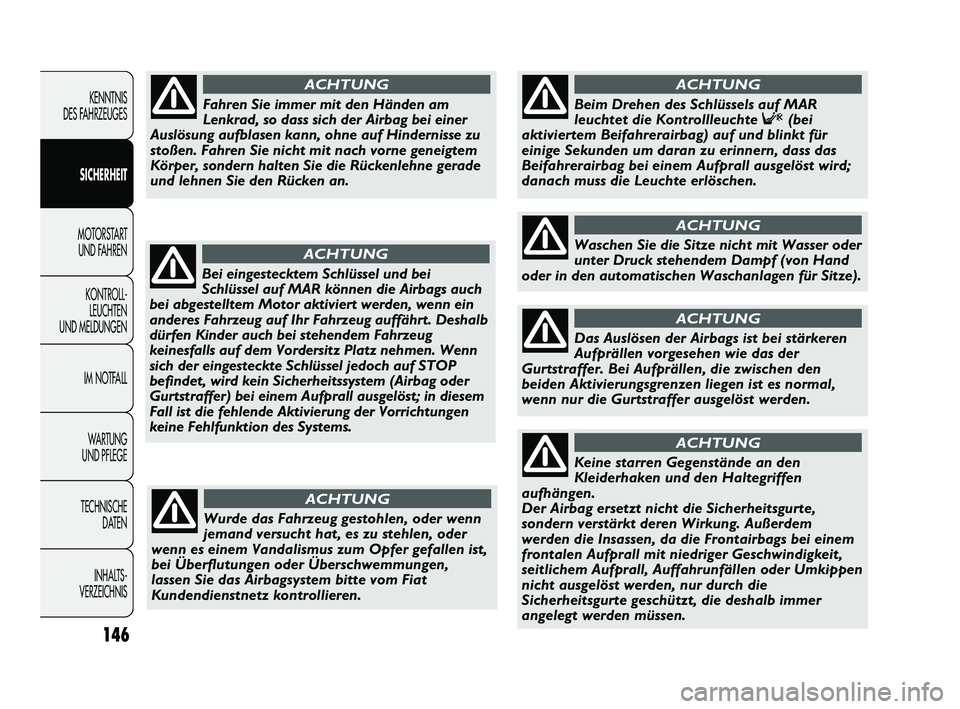

146
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Bei eingestecktem Schlüssel und bei
Schlüssel auf MAR können die Airbags auch
bei abgestelltem Motor aktiviert werden, wenn ein
anderes Fahrzeug auf Ihr Fahrzeug auffährt. Deshalb
dürfen Kinder auch bei stehendem Fahrzeug
keinesfalls auf dem Vordersitz Platz nehmen. Wenn
sich der eingesteckte Schlüssel jedoch auf STOP
befindet, wird kein Sicherheitssystem (Airbag oder
Gurtstraffer) bei einem Aufprall ausgelöst; in diesem
Fall ist die fehlende Aktivierung der Vorrichtungen
keine Fehlfunktion des Systems.
ACHTUNG
Wurde das Fahrzeug gestohlen, oder wenn
jemand versucht hat, es zu stehlen, oder
wenn es einem Vandalismus zum Opfer gefallen ist,
bei Überflutungen oder Überschwemmungen,
lassen Sie das Airbagsystem bitte vom Fiat
Kundendienstnetz kontrollieren.
ACHTUNG
Beim Drehen des Schlüssels auf MAR
leuchtet die Kontrollleuchte F(bei
aktiviertem Beifahrerairbag) auf und blinkt für
einige Sekunden um daran zu erinnern, dass das
Beifahrerairbag bei einem Aufprall ausgelöst wird;
danach muss die Leuchte erlöschen.
ACHTUNG
Waschen Sie die Sitze nicht mit Wasser oder
unter Druck stehendem Dampf (von Hand
oder in den automatischen Waschanlagen für Sitze).
ACHTUNG
Das Auslösen der Airbags ist bei stärkeren
Aufprällen vorgesehen wie das der
Gurtstraffer. Bei Aufprällen, die zwischen den
beiden Aktivierungsgrenzen liegen ist es normal,
wenn nur die Gurtstraffer ausgelöst werden.
ACHTUNG
Fahren Sie immer mit den Händen am
Lenkrad, so dass sich der Airbag bei einer
Auslösung aufblasen kann, ohne auf Hindernisse zu
stoßen. Fahren Sie nicht mit nach vorne geneigtem
Körper, sondern halten Sie die Rückenlehne gerade
und lehnen Sie den Rücken an.
ACHTUNG
Keine starren Gegenstände an den
Kleiderhaken und den Haltegriffen
aufhängen.
Der Airbag ersetzt nicht die Sicherheitsgurte,
sondern verstärkt deren Wirkung. Außerdem
werden die Insassen, da die Frontairbags bei einem
frontalen Aufprall mit niedriger Geschwindigkeit,
seitlichem Aufprall, Auffahrunfällen oder Umkippen
nicht ausgelöst werden, nur durch die
Sicherheitsgurte geschützt, die deshalb immer
angelegt werden müssen.
ACHTUNG
129-146 DUCATO LUM D 7ed 6/17/10 12:42 PM Page 146

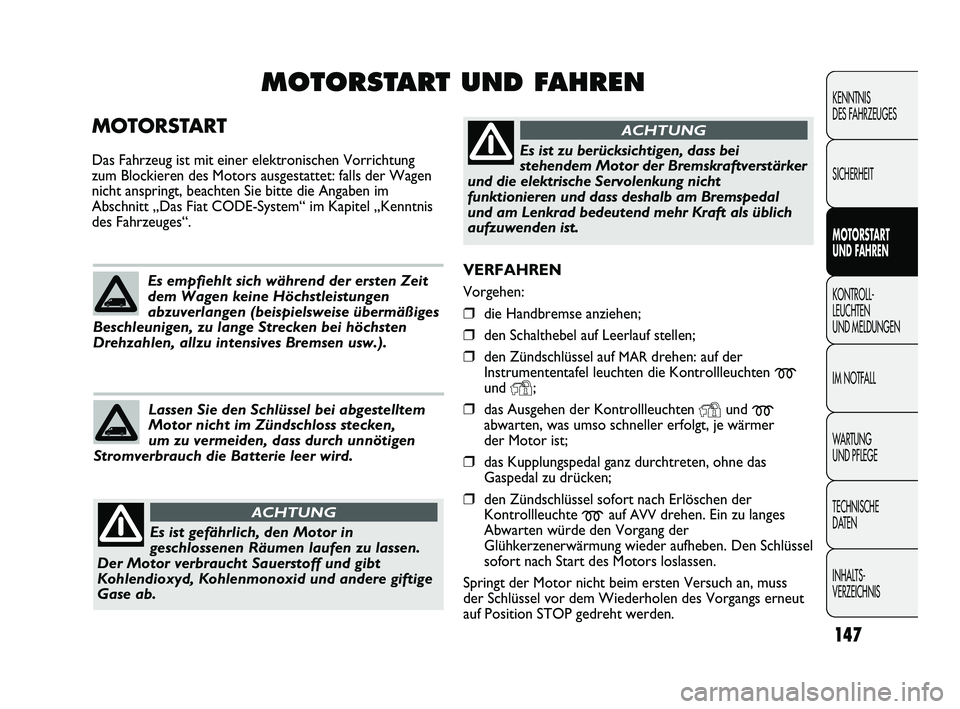

VERFAHREN
Vorgehen:
❒die Handbremse anziehen;
❒den Schalthebel auf Leerlauf stellen;
❒den Zündschlüssel auf MARdrehen: auf der
Instrumententafel leuchten die Kontrollleuchten
mund Y;
❒das Ausgehen der Kontrollleuchten Yund mabwarten, was umso schneller erfolgt, je wärmer
der Motor ist;
❒das Kupplungspedal ganz durchtreten, ohne das
Gaspedal zu drücken;
❒den Zündschlüssel sofort nach Erlöschen der
Kontrollleuchte
mauf AVVdrehen. Ein zu langes
Abwarten würde den Vorgang der
Glühkerzenerwärmung wieder aufheben. Den Schlüssel
sofort nach Start des Motors loslassen.
Springt der Motor nicht beim ersten Versuch an, muss
der Schlüssel vor dem Wiederholen des Vorgangs erneut
auf Position STOP gedreht werden.
MOTORSTART
Das Fahrzeug ist mit einer elektronischen Vorrichtung
zum Blockieren des Motors ausgestattet: falls der Wagen
nicht anspringt, beachten Sie bitte die Angaben im
Abschnitt „Das Fiat CODE-System“ im Kapitel „Kenntnis
des Fahrzeuges“.
147
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNISMOTORSTART UND FAHREN
Es ist gefährlich, den Motor in
geschlossenen Räumen laufen zu lassen.
Der Motor verbraucht Sauerstoff und gibt
Kohlendioxyd, Kohlenmonoxid und andere giftige
Gase ab.
ACHTUNG
Es empfiehlt sich während der ersten Zeit
dem Wagen keine Höchstleistungen
abzuverlangen (beispielsweise übermäßiges
Beschleunigen, zu lange Strecken bei höchsten
Drehzahlen, allzu intensives Bremsen usw.).
Lassen Sie den Schlüssel bei abgestelltem
Motor nicht im Zündschloss stecken,
um zu vermeiden, dass durch unnötigen
Stromverbrauch die Batterie leer wird.
Es ist zu berücksichtigen, dass bei
stehendem Motor der Bremskraftverstärker
und die elektrische Servolenkung nicht
funktionieren und dass deshalb am Bremspedal
und am Lenkrad bedeutend mehr Kraft als üblich
aufzuwenden ist.
ACHTUNG
147-160 DUCATO LUM D 7ed 6/17/10 12:45 PM Page 147

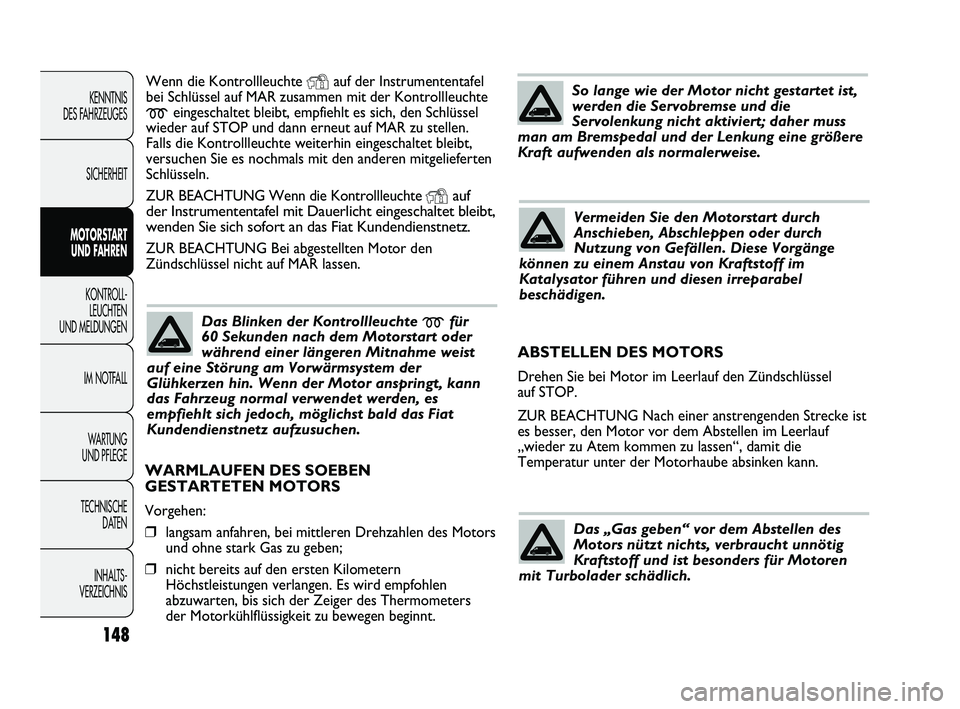

Wenn die Kontrollleuchte Yauf der Instrumententafel
bei Schlüssel auf MAR zusammen mit der Kontrollleuchte
meingeschaltet bleibt, empfiehlt es sich, den Schlüssel
wieder auf STOP und dann erneut auf MAR zu stellen.
Falls die Kontrollleuchte weiterhin eingeschaltet bleibt,
versuchen Sie es nochmals mit den anderen mitgelieferten
Schlüsseln.
ZUR BEACHTUNG Wenn die Kontrollleuchte
Yauf
der Instrumententafel mit Dauerlicht eingeschaltet bleibt,
wenden Sie sich sofort an das Fiat Kundendienstnetz.
ZUR BEACHTUNG Bei abgestellten Motor den
Zündschlüssel nicht auf MAR lassen.
148
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS -
VERZEICHNIS
Das Blinken der Kontrollleuchte mfür
60 Sekunden nach dem Motorstart oder
während einer längeren Mitnahme weist
auf eine Störung am Vorwärmsystem der
Glühkerzen hin. Wenn der Motor anspringt, kann
das Fahrzeug normal verwendet werden, es
empfiehlt sich jedoch, möglichst bald das Fiat
Kundendienstnetz aufzusuchen.
So lange wie der Motor nicht gestartet ist,
werden die Servobremse und die
Servolenkung nicht aktiviert; daher muss
man am Bremspedal und der Lenkung eine größere
Kraft aufwenden als normalerweise.
Vermeiden Sie den Motorstart durch
Anschieben, Abschleppen oder durch
Nutzung von Gefällen. Diese Vorgänge
können zu einem Anstau von Kraftstoff im
Katalysator führen und diesen irreparabel
beschädigen.
WARMLAUFEN DES SOEBEN
GESTARTETEN MOTORS
Vorgehen:
❒langsam anfahren, bei mittleren Drehzahlen des Motors
und ohne stark Gas zu geben;
❒nicht bereits auf den ersten Kilometern
Höchstleistungen verlangen. Es wird empfohlen
abzuwarten, bis sich der Zeiger des Thermometers
der Motorkühlflüssigkeit zu bewegen beginnt.
ABSTELLEN DES MOTORS
Drehen Sie bei Motor im Leerlauf den Zündschlüssel
auf STOP.
ZUR BEACHTUNG Nach einer anstrengenden Strecke ist
es besser, den Motor vor dem Abstellen im Leerlauf
„wieder zu Atem kommen zu lassen“, damit die
Temperatur unter der Motorhaube absinken kann.
Das „Gas geben“ vor dem Abstellen des
Motors nützt nichts, verbraucht unnötig
Kraftstoff und ist besonders für Motoren
mit Turbolader schädlich.
147-160 DUCATO LUM D 7ed 6/17/10 12:45 PM Page 148

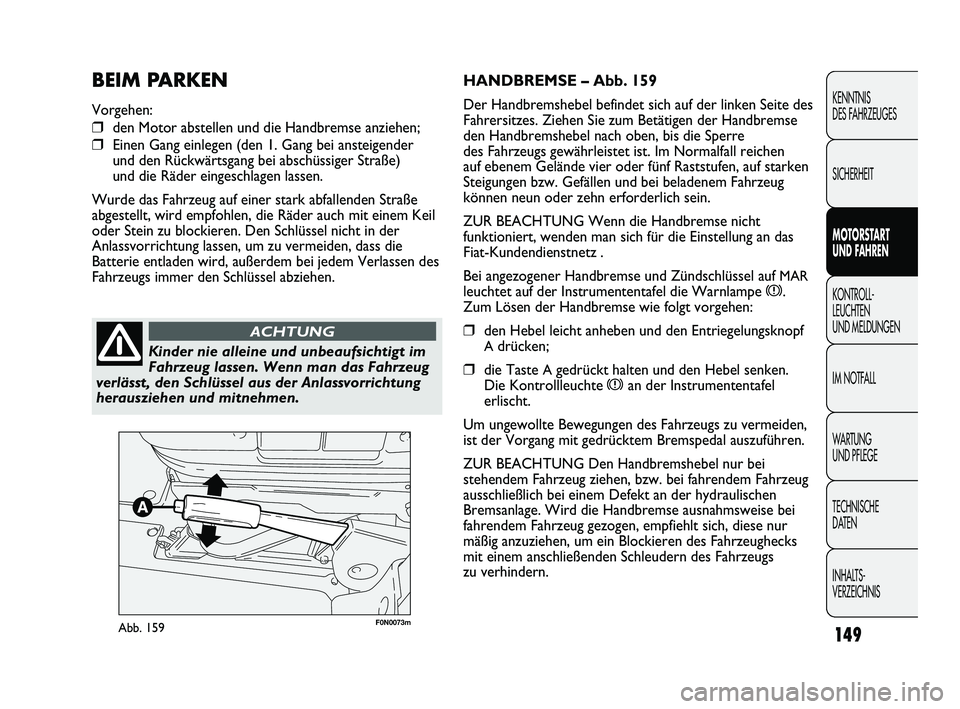

F0N0073mAbb. 159
HANDBREMSE – Abb. 159
Der Handbremshebel befindet sich auf der linken Seite des
Fahrersitzes. Ziehen Sie zum Betätigen der Handbremse
den Handbremshebel nach oben, bis die Sperre
des Fahrzeugs gewährleistet ist. Im Normalfall reichen
auf ebenem Gelände vier oder fünf Raststufen, auf starken
Steigungen bzw. Gefällen und bei beladenem Fahrzeug
können neun oder zehn erforderlich sein.
ZUR BEACHTUNG Wenn die Handbremse nicht
funktioniert, wenden man sich für die Einstellung an das
Fiat-Kundendienstnetz .
Bei angezogener Handbremse und Zündschlüssel auf
MAR
leuchtet auf der Instrumententafel die Warnlampe x.
Zum Lösen der Handbremse wie folgt vorgehen:
❒den Hebel leicht anheben und den Entriegelungsknopf
Adrücken;
❒die Taste Agedrückt halten und den Hebel senken.
Die Kontrollleuchte
xan der Instrumententafel
erlischt.
Um ungewollte Bewegungen des Fahrzeugs zu vermeiden,
ist der Vorgang mit gedrücktem Bremspedal auszuführen.
ZUR BEACHTUNG Den Handbremshebel nur bei
stehendem Fahrzeug ziehen, bzw. bei fahrendem Fahrzeug
ausschließlich bei einem Defekt an der hydraulischen
Bremsanlage. Wird die Handbremse ausnahmsweise bei
fahrendem Fahrzeug gezogen, empfiehlt sich, diese nur
mäßig anzuziehen, um ein Blockieren des Fahrzeughecks
mit einem anschließenden Schleudern des Fahrzeugs
zu verhindern.
BEIM PARKEN
Vorgehen:
❒den Motor abstellen und die Handbremse anziehen;
❒Einen Gang einlegen (den 1. Gang bei ansteigender
und den Rückwärtsgang bei abschüssiger Straße)
und die Räder eingeschlagen lassen.
Wurde das Fahrzeug auf einer stark abfallenden Straße
abgestellt, wird empfohlen, die Räder auch mit einem Keil
oder Stein zu blockieren. Den Schlüssel nicht in der
Anlassvorrichtung lassen, um zu vermeiden, dass die
Batterie entladen wird, außerdem bei jedem Verlassen des
Fahrzeugs immer den Schlüssel abziehen.
149
KENNTNIS
DES FAHRZEUGES
SICHERHEIT
MOTORSTART
UND FAHREN
KONTROLL-
LEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG
UND PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Kinder nie alleine und unbeaufsichtigt im
Fahrzeug lassen. Wenn man das Fahrzeug
verlässt, den Schlüssel aus der Anlassvorrichtung
herausziehen und mitnehmen.
ACHTUNG
147-160 DUCATO LUM D 7ed 6/17/10 12:45 PM Page 149
