137
UPOZORENJE
94) Uvijek se vozite brzinom koja odgovara uvjetima u prometu, vremenskim prilikama i prometnim propisima.
Motor se može ugasiti iako je DPF svjetlo upozorenja upaljeno: međutim, učestala prekidanja procesa
regeneracije mogu uzrokovati prerano gubljenje svojstava motornog ulja. Zbog toga, uvijek prije gašenja
motora pričekajte da se svjetlo upozorenja ugasi. Ne preporuča se završiti proces regeneracije s vozilom u
mirovanju.
Svjetla upozorenja
na ploči Što znači
Što učiniti
zeleno
zelenoKRATKA SVJETLA
Svjetlo upozorenja se upali kada se upale
pozicijska svjetla
FOLLOW ME HOME FUNKCIJA
Upozoravajući signal se pali (zajedno sa
porukom na zaslonu) kada se uključi funkcija
“Follow me home“ (pogledajte odlomak “Follow
me home funkcija“ u poglavlju ”Upoznavanje
vašeg automobila”).
LIJEVI POKAZIVAČ SMJERA
Svjetlo upozorenja se upali kada se ručica
pokazivača smjera pomakne prema dolje ili
zajedno s desnim pokazivačem smjera kada se
uključi prekidač upozorenja.

138
Svjetla upozorenja na ploči Što znači
Što učiniti
zelenoDESNI POKAZIVAČ SMJERA
Svjetlo upozorenja se upali kada se ručica
pokazivača smjera pomakne prema gore ili
zajedno s lijevim pokazivačem smjera kada se
uključi prekidač upozorenja.
zeleno
SVJETLA ZA MAGLU
Svjetlo upozorenja se upali kada se upale
svjetla za maglu.
zelenoREGULATOR BRZINE - TEMPOMAT
(za izvedbe/tržišta gdje je opremljeno)
Okretanjem kontakt ključa u položaj MAR-ON,
upozoravajući signal se pali na instrument ploči,
ali bi se trebao i ugasiti nakon par sekundi, ako
je regulator brzine deaktiviran.
Signal upozorenja se pali kada se prsten za
upravljanje regulatorom brzine okrene u položaj
ON ili
. U nekim izvedbama na zaslonu se
prikazuje i odgovarajuća poruka upozorenja.
zeleno LIMITER BRZINE
(za izvedbe/tržišta gdje je opremljeno)
Kada se uključi ova funkcija na instrument ploči
se pali ovo svjetlo upozorenja.
U nekim izvedbama na zaslonu se prikazuje i
odgovarajuća poruka.
UPOZNAVANJE PLOČE SA INSTRUMENTIMA

139
Svjetla upozorenja na ploči Što znači
Što učiniti
plavoAUTOMATSKA DUGA PREDNJA SVJETLA
Svjetlo upozorenja se upali kada se upale
automatska duga prednja svjetla.
Svjetla upozorenja
na ploči Što znači
Što učiniti
plavoDUGA PREDNJA SVJETLA
Svjetlo upozorenja se upali kada se upale duga
prednja svjetla.

140
Svjetla upozorenja na ploči Što znači
Što učiniti
KVAR VANJSKIH SVJETALA
(za izvedbe s podesivim multifunkcijskim
zaslonom)
Ovaj simbol se pali kada se detektira kvar u
jednom od slijedećih svjetala:

❒ pokazivači smjera

❒ stražnja svjetla za maglu

❒ svjetla kočnica

❒ bočna svjetla

❒ dnevna pozicijska svjetla

❒ svjetla registarske pločice

❒ svjetla za vožnju u nazad

❒ automatska duga svjetla

❒ bočna svjetla prikolice

❒ pokazivači smjera prikolice Kvar povezan s ovim svjetlima može biti zbog:
jedne ili više pregorenih žarulja, pregorenog
osigurača ili prekinute električke veze.
KVAR SVJETLA KOČNICA
(za izvedbe s podesivim multifunkcijskim
zaslonom)
Ovaj simbol se pali kada se detektira kvar u
svjetlu kočnica.
Kvar može biti zbog: jedne ili više pregorenih
žarulja, pregorenog osigurača ili prekinute
električke veze.
UPOZNAVANJE PLOČE SA INSTRUMENTIMA

141
Svjetla upozorenja na ploči Što znači
Što učiniti
KVAR SUSTAVA AUTOMATSKIH DUGIH
SVJETALA
(za izvedbe s podesivim multifunkcijskim
zaslonom)
Ovaj simbol se pali kada se detektira kvar u
sustavu automatskih dugih svjetala.
MOGUĆA POLEDICA
Kada vanjska temperatura dosegne ili padne
ispod 3°C prikaz vanjske temperature trepće
kako bi vozača upozorio na moguću poledicu.
U izvedbama sa “Multifunkcijskim zaslonom“ na
zaslonu se prikazuje samo poruka.
PRIJEĐENA GRANIČNA BRZINA
Simbol se pali zajedno s odgovarajućom
porukom kada vozilo prijeđe graničnu brzinu
(pogledajte ”Multifunkcijski zaslon” u poglavlju
”Upoznavanje vašeg vozila”)
REDOVITI SERVIS
(za izvedbe/tržišta gdje je u ponudi)
Ovaj simbol se pali zajedno s odgovarajućom
porukom pored upozorenja na redoviti servis i
ostaje upaljen dok se ne dosegne rok servisa.
Simbol se gasi nakon provedenog servisa u
ovlaštenom Fiatovom servisu ili kada se nakon
predviđenog roka prijeđe 1.000 km.

142
Svjetla upozorenja na ploči Što znači
Što učiniti
PREKIDANJE DOVODA GORIVA
(izvedbe s podesivim multifunkcijskim
zaslonom)
Simbol na zaslonu se pali kada se aktivira
inercijski prekidač dovoda goriva. Za ponovno aktiviranje dovoda goriva
pogledajte postupak opisan u odlomku “Sustav
prekida dovoda goriva“ u odlomku ”Kontrole”,
u poglavlju ”Upoznavanje vašeg vozila”. Ako i
nakon toga nije moguće aktivirati dovod goriva,
obratite se servisu Fiata.
KVAR PARKIRNIH SENZORA

(izvedbe s podesivim multifunkcijskim
zaslonom)
Poruka upozorenja I simbol na zaslonu se pale
u slučaju kvara parkirnih senzora.
KVAR SUSTAVA POMOĆI VOZAČU
(izvedbe s podesivim multifunkcijskim
zaslonom)
Simbol na zaslonu se pali zajedno s paljenjem
dva signala upozorenja smjera
i , te
zajedno s akustičkim signalom i odgovarajućom
porukom na zaslonu.
KVAR SUSTAVA PREPOZNAVANJA
PROMETNIH ZNAKOVA
Simbol na zaslonu se pali zajedno s porukom
kako bi ukazao na kvar sustava prepoznavanja
prometnih znakova
OGRANIČENI DOSEG
Na zaslonu se prikazuje odgovarajuća poruka
kako bi upozorila vozača da je doseg vozila s
preostalom količinom goriva manji od 50 km.
UPOZNAVANJE PLOČE SA INSTRUMENTIMA

143
Svjetla upozorenja na ploči Što znači
Što učiniti
UKLJUČIVANJE/ISKLJUČIVANJE STAR-
T&STOP SUSTAVA
(za izvedbe/tržišta gdje je opremljeno)
Uključivanje Start&Stop funkcije
Kada se Start&Stop sustav uključi na zaslonu
se prikaže poruka. Svjetleća dioda na tipki
na armaturnoj ploči (pogledajte odlomak
“Start&Stop“ u ovome poglavlju) je ugašena.
Isključivanje Start&Stop funkcije
Prilikom isključivanja Start&Stop sustava na
zaslonu se prikazuje poruka.
Svjetleća dioda na tipki
biti će upaljena kada
je sustav isključen.
KVAR NA START&STOP SUSTAVU
U slučaju kvara na Start&Stop sustavu na zaslo -
nu se pali simbol
zajedno s odgovarajućom
porukom.

144

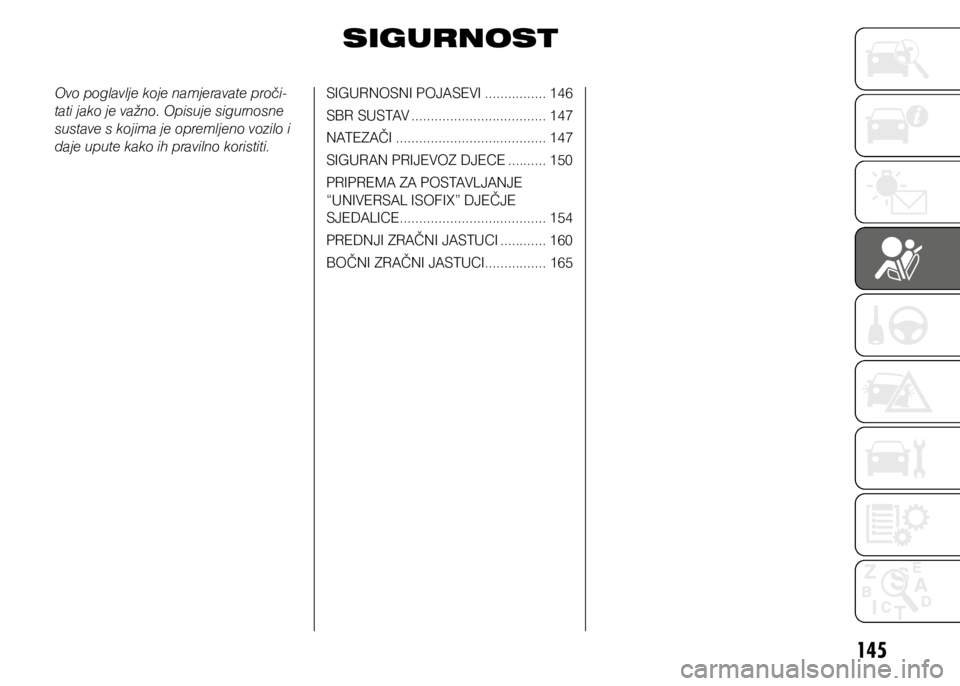

Ova stranica je namjerno ostavljena prazna

145
SIGURNOST
Ovo poglavlje koje namjeravate proči-
tati jako je važno. Opisuje sigurnosne
sustave s kojima je opremljeno vozilo i
daje upute kako ih pravilno koristiti. SIGURNOSNI POJASEVI
................ 146
SBR SUSTAV ................................... 147
NATEZAČI ....................................... 147
SIGURAN PRIJEVOZ DJECE .......... 150
PRIPREMA ZA POSTAVLJANJE
“UNIVERSAL ISOFIX” DJEČJE
SJEDALICE ...................................... 154
PREDNJI ZRAČNI JASTUCI ............ 160
BOČNI ZRAČNI JASTUCI ................165

146
SIGURNOSNI
POJASEVI
KORIŠTENJE
SIGURNOSNIH POJASEVA
Sigurnosni pojas se treba koristiti sa
uspravnim prsnim košem te leđima
oslonjenim na naslon sjedala.
Za vezanje sigurnosnog pojasa primite
jezičac A, sl. 151 te ga utaknite u kopču
B dok ne začujete da se zakopčao.
Prilikom vađenja pojasa, ako zapne
popustite ga da se kratko namota, pa
ga ponovno povucite bez trzanja.
Za odvezivanje sigurnosnih pojaseva,
pritisnite tipku C. Kako ne bi došlo do
okretanja trake pojasa, pri namotavanju
pratite pojas rukom.
Sigurnosni pojas se automatski odmota-
va i prilagođava tijelu putnika omoguća-
vajući time potpunu slobodu pokreta.Kada je vozilo zaustavljeno na nagibu
mehanizam sigurnosnog pojasa može
se blokirati što je i posve normalno.
Nadalje, mehanizam sigurnosnih
pojaseva blokira pojas u slučajevima
udaraca, naglog kočenja ili pri brzom
prolasku kroz zavoje.
95)
PODEŠAVANJE
PREDNJIH
SIGURNOSNIH
POJASEVA PO VISINI
Za podešavanje, pritisnite tipku A, sl.
152 i podignite ili spustite ručku B.
96) 97)
Uvijek podesite visinu sigurnosnog
pojasa tako da odgovara osobi koja ga
upotrebljava. Time će te uvelike smanjiti
rizik od povreda u slučaju nezgode.
Sigurnosni pojas je pravilno podešen
kada pojas prolazi otprilike sredinom
između ramena i vrata.
Prednje središnje
sjedalo, sigurnosni
pojas sa mehanizmom
za namotavanje
Prednje sjedalo na zajedničkoj klupi je
opremljeno sa integriranim sigurnosnim
pojasom (sa mehanizmom za namota
-
vanje) sa tri pričvrsne točke sl. 153.
UPOZORENJE
95) Tijekom vožnje nikada ne
pritišćite tipku C sl. 151.
96) Podešavanja po visini obavite
isključivo kada je vozilo
zaustavljeno.
SIGURNOST
