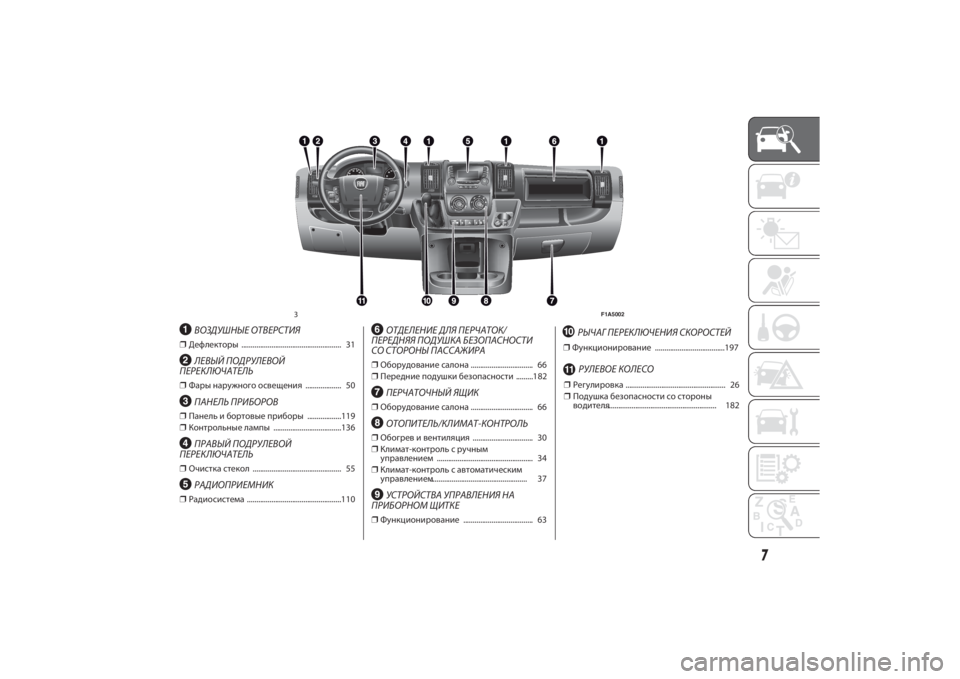

FIAT DUCATO BASE CAMPER 2014 Руководство по эксплуатации и техобслуживанию (in Russian)

.
ВОЗДУШНЫЕ ОТВЕРСТИЯ
❒Дефлекторы ..................................................... 31
ЛЕВЫЙ ПОДРУЛЕВОЙ
ПЕРЕКЛЮЧАТЕЛЬ
❒Фары наружного освещения ................... 50
ПАНЕЛЬ ПРИБОРОВ
❒Панель и бортовые приборы ..................119
❒Контрольные лампы ....................................136
ПРАВЫЙ ПОДРУЛЕВОЙ
ПЕРЕКЛЮЧАТЕЛЬ
❒Очистка стекол ............................................... 55
РАДИОПРИЕМНИК
❒Радиосистема ..................................................110
ОТДЕЛЕНИЕ ДЛЯ ПЕРЧАТОК/
ПЕРЕДНЯЯ ПОДУШКА БЕЗОПАСНОСТИ
СО СТОРОНЫ ПАССАЖИРА
❒Оборудование салона ................................. 66
❒Передние подушки безопасности .........182
ПЕРЧАТОЧНЫЙ ЯЩИК
❒Оборудование салона ................................. 66
ОТОПИТЕЛЬ/КЛИМАТ-КОНТРОЛЬ
❒Обогрев и вентиляция ................................ 30
❒Климат-контроль с ручным
управлением ................................................... 34
❒Климат-контроль с автоматическим
управлением................................................... 37
УСТРОЙСТВА УПРАВЛЕНИЯ НА
ПРИБОРНОМ ЩИТКЕ
❒Функционирование ..................................... 63
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ СКОРОСТЕЙ
❒Функционирование .....................................197
РУЛЕВОЕ КОЛЕСО
❒Регулировка ..................................................... 26
❒Подушка безопасности со стороны
водителя............................................................ 182
RADIO
MEDIA
PHONE
INFO
A-B-C
MENU
123 4 56
3
F1A5002
7

.

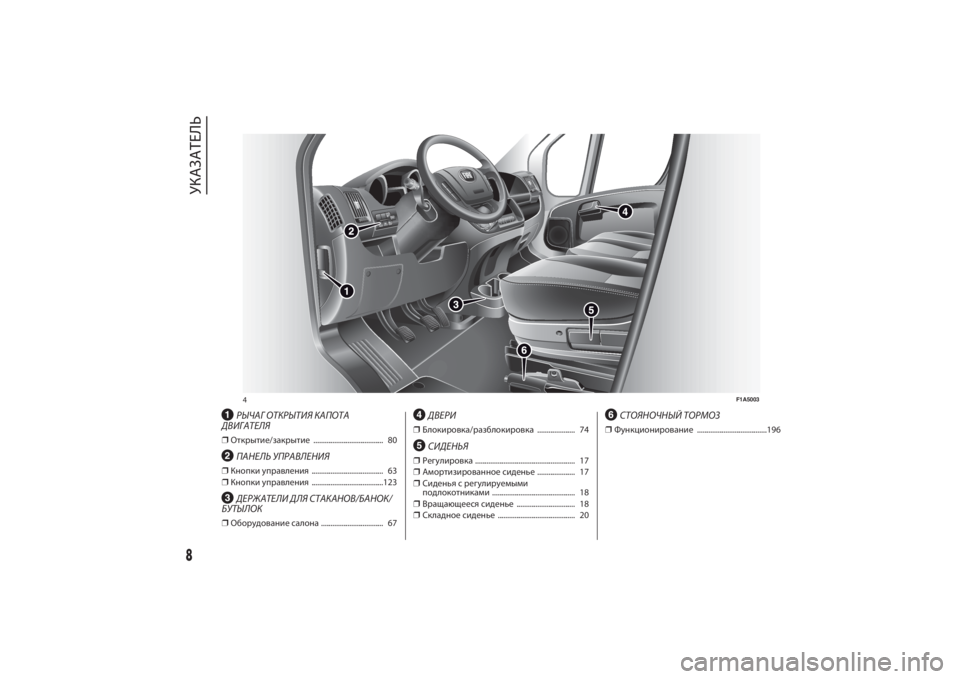

РЫЧАГ ОТКРЫТИЯ КАПОТА
ДВИГАТЕЛЯ
❒Открытие/закрытие ..................................... 80
ПАНЕЛЬ УПРАВЛЕНИЯ
❒Кнопкиуправления ...................................... 63
❒Кнопкиуправления ......................................123
ДЕРЖАТЕЛИ ДЛЯ СТАКАНОВ/БАНОК/
БУТЫЛОК
❒Оборудование салона ................................. 67
ДВЕРИ
❒Блокировка/разблокировка .................... 74
СИДЕНЬЯ
❒Регулировка ..................................................... 17
❒Амортизированное сиденье .................... 17
❒Сиденья с регулируемыми
подлокотниками ............................................ 18
❒Вращающееся сиденье ............................... 18
❒Складное сиденье ......................................... 20
СТОЯНОЧНЫЙ ТОРМОЗ
❒Функционирование .....................................196
M
ODE
4
F1A5003
8
УКАЗАТЕЛЬ

ЗНАКОМСТВО С АВТОМОБИЛЕМ
В данном разделе вы можете подробно
ознакомиться с вашим новым
автомобилем.
В руководстве, которое находится
перед вами, принципы устройства и
работы автомобиля изложены
простым и четким способом.
Поэтому мы советуем вам изучить
руководство, удобно расположившись
в автомобиле, чтобы наглядно
увидеть изложенную в руководстве
информацию.СИМВОЛЫ .................................................... 11
СИСТЕМА FIAT CODE................................ 11
КЛЮЧИ........................................................... 12
ЭЛЕКТРОННАЯ ОХРАННАЯ
СИГНАЛИЗАЦИЯ ........................................ 14
ЗАМОК ЗАЖИГАНИЯ................................ 16
СИДЕНЬЯ ...................................................... 17
ПОДГОЛОВНИКИ ...................................... 25
РУЛЕВОЕ КОЛЕСО ..................................... 26
ЗЕРКАЛА ЗАДНЕГО ВИДА ...................... 27
СИСТЕМА ОБОГРЕВА И
ВЕНТИЛЯЦИИ.............................................. 30
ДЕФЛЕКТОРЫ.............................................. 31
КНОПКИ УПРАВЛЕНИЯ СИСТЕМОЙ
ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ .............. 31
КЛИМАТ-КОНТРОЛЬ С РУЧНЫМ
УПРАВЛЕНИЕМ........................................... 34
КЛИМАТ-КОНТРОЛЬ С
АВТОМАТИЧЕСКИМ
УПРАВЛЕНИЕМ........................................... 37
ДОПОЛНИТЕЛЬНЫЙ
ОБОГРЕВАТЕЛЬ .......................................... 44
ДОПОЛНИТЕЛЬНЫЙ
АВТОНОМНЫЙ ОБОГРЕВАТЕЛЬ ......... 44
ПРИБОРЫ НАРУЖНОГО
ОСВЕЩЕНИЯ................................................ 50
ОЧИСТКА СТЕКОЛ..................................... 55
CRUISE CONTROL (РЕГУЛЯТОР
ПОСТОЯННОЙ СКОРОСТИ) .................. 57
ПЛАФОНЫ .................................................... 61КНОПКИ УПРАВЛЕНИЯ ........................... 63
ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ
ПОДАЧИ ТОПЛИВА ................................. 65
ОБОРУДОВАНИЕ САЛОНА ................... 66
ХРОНОТАХОГРАФ..................................... 72
ФУНКЦИЯ SPEED BLOCK ......................... 72
ПНЕВМАТИЧЕСКАЯ
САМОВЫРАВНИВАЮЩАЯСЯ
ПОДВЕСКА ................................................... 73
ДВЕРИ............................................................. 74
СТЕКЛОПОДЪЕМНИКИ ........................... 79
КАПОТ ДВИГАТЕЛЯ................................... 80
НАКРЫШНЫЙ БАГАЖНИК /
КРЕПЛЕНИЕ ДЛЯ ЛЫЖ............................. 82
ФАРЫ.............................................................. 82
СИСТЕМА ABS ............................................. 83
СИСТЕМА ESС (ELECTRONIC
STABILITY CONTROL -
ЭЛЕКТРОННЫЙ КОНТРОЛЬ
УСТОЙЧИВОСТИ) ...................................... 85
СИСТЕМА TRACTION PLUS ..................... 90
СИСТЕМА TPMS (TYRE PRESSURE
MONITORING SYSTEM)............................. 91
СИСТЕМА DRIVING ADVISOR ................ 94
ЗАДНЯЯ ВИДЕОКАМЕРА
(PARKVIEW® REAR BACK UP
CAMERA) ....................................................... 100
СИСТЕМА РАСПОЗНАВАНИЯ
ДОРОЖНЫХ ЗНАКОВ............................... 102
СИСТЕМА ДИАГНОСТИКИ EOBD ........ 104
9

ПАРКОВОЧНЫЕ ДАТЧИКИ .................... 104
СИСТЕМА START&STOP ........................... 107
РАДИОПРИЕМНИК ................................... 110
ПРИНАДЛЕЖНОСТИ,
ПРИОБРЕТАЕМЫЕ
ПОЛЬЗОВАТЕЛЕМ ..................................... 111
ЗАПРАВКА АВТОМОБИЛЯ ..................... 113
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ ........ 115
10
ЗНАКОМСТВО С АВТОМОБИЛЕМ

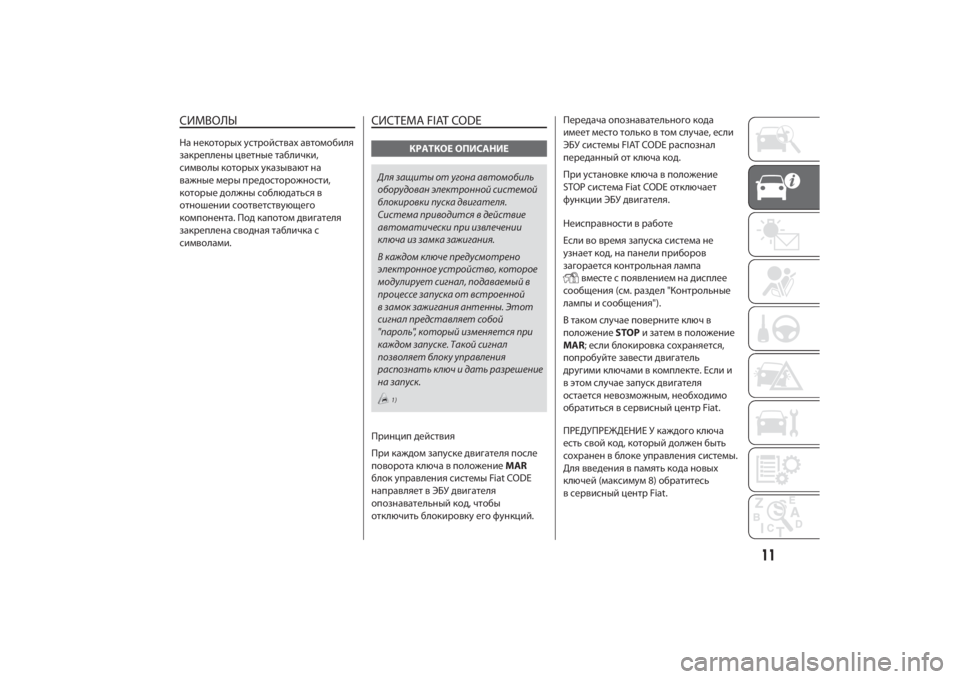

СИМВОЛЫНа некоторыхустройствахавтомобиля
закрепленыцветные таблички,
символыкоторыхуказывают на
важные меры предосторожности,
которыедолжны соблюдаться в
отношении соответствующего
компонента. Подкапотомдвигателя
закреплена сводная табличкас
символами.
СИСТЕМА FIAT CODE
КРАТКОЕ ОПИСАНИЕ
Для защиты от угона автомобиль
оборудован электронной системой
блокировки пуска двигателя.
Система приводится в действие
автоматически при извлечении
ключа из замка зажигания.
В каждом ключе предусмотрено
электронное устройство, которое
модулирует сигнал, подаваемый в
процессе запуска от встроенной
в замок зажигания антенны. Этот
сигнал представляет собой
"пароль", который изменяется при
каждом запуске. Такой сигнал
позволяет блоку управления
распознать ключ и дать разрешение
на запуск.
1)
Принципдействия
Прикаждом запускедвигателя после
поворотаключа в положениеMAR
блокуправления системы Fiat CODE
направляет в ЭБУдвигателя
опознавательныйкод, чтобы
отключить блокировкуего функций.Передача опознавательногокода
имеет место только в том случае, если
ЭБУ системы FIAT CODE распознал
переданный отключакод.
Приустановкеключа в положение
STOP система Fiat CODE отключает
функции ЭБУдвигателя.
Неисправности в работе
Если во время запуска система не
узнаеткод, на панели приборов
загораетсяконтрольная лампа
вместе с появлением надисплее
сообщения (см. раздел "Контрольные
лампы и сообщения").
Втаком случае повернитеключ в
положениеSTOPи затем в положение
MAR; если блокировкасохраняется,
попробуйте завестидвигатель
другимиключами вкомплекте. Если и
в этом случае запускдвигателя
остается невозможным, необходимо
обратиться в сервисныйцентр Fiat.
ПРЕДУПРЕЖДЕНИЕ Укаждогоключа
есть свойкод,которыйдолжен быть
сохранен в блокеуправления системы.
Для введения в памятькода новых
ключей (максимум 8) обратитесь
в сервисныйцентр Fiat.
11

Включениеконтрольной лампы
во времядвижения
❒Если загораетсяконтрольная лампа, это означает, что система
выполняет самодиагностику
(например, из-за падения
напряжения).
❒Есликонтрольная лампапродолжает гореть, обратитесь
в сервисныйцентр Fiat.
ПРЕДУПРЕЖДЕНИЕ
1) Сильные удары могут повредить
электронные компоненты ключа.
Для обеспечения оптимальной
эффективности электронных
устройств внутри ключей не
оставлять их под прямыми
солнечными лучами.

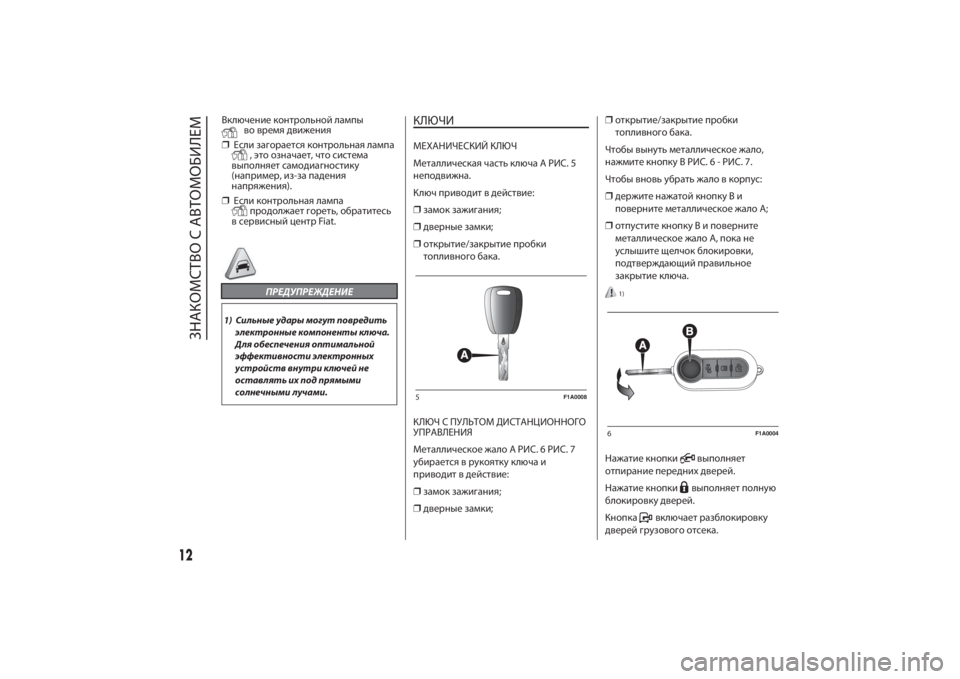

КЛЮЧИМЕХАНИЧЕСКИЙ КЛЮЧ
Металлическая частьключа A РИС. 5
неподвижна.
Ключ приводит вдействие:
❒замокзажигания;
❒дверные замки;
❒открытие/закрытие пробки
топливного бака.
КЛЮЧ С ПУЛЬТОМ ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
Металлическое жало А РИС. 6 РИС. 7
убирается в рукоятку ключа и
приводит вдействие:
❒замокзажигания;
❒дверные замки;❒открытие/закрытие пробки
топливного бака.
Чтобы вынуть металлическое жало,
нажмитекнопкуВ РИС. 6 - РИС. 7.
Чтобы вновьубрать жало вкорпус:
❒держите нажатойкнопкуBи
поверните металлическое жало A;
❒отпустите
кнопкуB и поверните
металлическое жало A, покане
услышитещелчокблокировки,
подтверждающий правильное
закрытиеключа.
1)
Нажатиекнопки
выполняет
отпирание переднихдверей.
Нажатиекнопкивыполняет полную
блокировку дверей.
Кнопка
включает разблокировку
дверей грузового отсека.
5
F1A0008
6
F1A0004
12
ЗНАКОМСТВО С АВТОМОБИЛЕМ

При отпираниидверей происходит
включение на определенное время
внутреннего освещения.
Для некоторыхисполнений
предусмотренключ сдвухкнопочным
пультомдистанционногоуправленияи
РИС. 7.
Кнопка
включает блокировкувсех
дверей.
Кнопкавключает разблокировку
всехдверей.
Сигналыконтрольныхламп на
приборной панели
При блокировкедверей примерно на
3секунды загораетсяконтрольная
лампа A РИС. 8, после чего она
начинает мигать (функция охранной
сигнализации).Если при блокировкедверей одна или
несколькодверей правильно не
закрылись, индикатор быстро мигает
вместе суказателями поворота.
Запрос на получениедополнительных
пультовдистанционногоуправления
Система может распознаватьдо8
пультовдистанционногоуправления.
При необходимости получения нового
п
ульта обратитесь в сервисныйцентр
Fiat, взяв с собойкодовуюкарту(CODE
card),удостоверение личности и
документы, подтверждающие
собственность на автомобиль.Замена батарейкивключе с пультом
дистанционногоуправления
Процедура замены батарейки РИС. 9:
❒нажатькнопкуA и привести
металлическое жало B в положение
открытия;
❒повернуть винт C на
с помощью
отвертки с тонким лезвием;
❒извлечь отсекподбатарейкуDи
заменить батарейкуE, соблюдая
полярность;
❒вставить отсекбатарейкиDвнутрь
ключа и закрепить его поворотом
винта C на
.
1)
7
F1A0005
8
F1A0303
9
F1A0007
13

ВНИМАНИЕ!
1) Нажимайте кнопку B, держа ключ
на расстоянии от тела, особенно
от глаз и легко повреждаемых
предметов (например, одежды). Не
оставляйте ключ без присмотра,
чтобы кто-нибудь, особенно дети,
не могли взять его в руки и
случайно нажать на кнопку.
ПРЕДУПРЕЖДЕНИЕ
1) Отработанные батарейки
оказывают вредное воздействие
на окружающую среду, поэтому их
следует выбрасывать в
специальные емкости в
соответствии с предписаниями
закона. Также батарейки можно
сдавать в сервисные центры Fiat,
которые обеспечат их
утилизацию.
ЭЛЕКТРОННАЯ ОХРАННАЯ
СИГНАЛИЗАЦИЯ(для исполнений/рынков, где это
предусмотрено)
Управление сигнализацией,
установленнойдополнительноко всем
ранее описанным функциям пульта
дистанционногоуправления,
осуществляется через приемник,
расположенный подпередней
панелью рядом с блоком
предохранителей.
Принципдействия
Сигнализация срабатывает в
следующихслучаях:
❒несанкционированное открытие
двери иликапота (защита
периметра);
❒включение замка зажигания
(поворотключа в положение MAR);
❒обрыв проводов аккумулятора.В зависимости от рынка,длякоторого
предназначен автомобиль,
срабатывание охранной сигнализации
вызывает включение сирены и
указателей поворота (примерно на 26
секунд). Условия срабатывания и
количествоциклов звучания сирены в
разныхстранахмогут быть разными.Однако предусмотрено максимальное
количествоциклов акустической/
звуковой сигнализации, по
завершениикоторыхсистема
возвращаетсяксвоей обычной
контрольной функции.
ПРЕДУПРЕЖДЕНИЕ Функция
блокировкидвигателя обеспечивается
системой Fiat CODE,которая
включается автоматически при
извлечении
ключа из замка зажигания.
Включение
Закройте вседвери и багажник,
повернитеключ в положение STOP или
выньте его из замка зажигания,
направьтеключспультом ДУ
в сторонуавтомобиля, нажмите и
отпуститекнопкублокировки.
Система издает звуковой сигнал, и
включается блокировкадверей (за
исключением исполненийдля
некоторыхрынков).
Передвключением сигнализации
выполняется самодиагностика. При
обнаружении нештатныхусловий
система выдает звуковой сигнал.
14
ЗНАКОМСТВО С АВТОМОБИЛЕМ

В этом случае отключите
сигнализацию, нажав накнопку
“разблокировкадверей/
разблокировкагрузового отсека”,
проверьте правильность закрытия
дверей икапотадвигателя и снова
включите сигнализацию, нажав на
кнопку“блокировка”.
Если одна издверей иликапот
закрыты неплотно, охранная
сигнализация не сможет обеспечить
ихконтроль.
Если сигнализация издает звуковой
сигнал,дажекогдадвери икапот
закрытыхорошо, это означает, что
произошло нарушение нормальной
работы системы. В таком случае
следует обратиться в сервисный
центр
Fiat.
ПРЕДУПРЕЖДЕНИЕ Если включается
централизованное закрытие с
помощью металлического жалаключа,
охранная сигнализация не включается.
ПРЕДУПРЕЖДЕНИЕ Настройка
охранной сигнализации приводится в
соответствии с нормативными
правиламикаждой страны на
предприятии изготовителя.Выключение
Нажмитекнопку“разблокировка
дверей/разблокировкагрузового
отсека” наключе с пультом ДУ.
При этом система выполнит
следующиедействия (за исключением
некоторыхрынков):
❒две вспышкиуказателей поворота;
❒двакоротки
хзвуковыхсигнала;
❒разблокировкадверей.
ПРЕДУПРЕЖДЕНИЕ Если выполняется
централизованное открытие с
помощью металлического жалаключа,
сигнализация не отключается.
Сигнализация попытки взлома
Окаждой попытке взлома
сигнализирует включение
контрольной лампы
на панели
приборов, одновременно с этим
надисплее появляется сообщение (см.
параграф “Контрольные лампы и
сообщения” в разделе "Знакомство с
панелью приборов").Отключение
Для полного отключения
сигнализации (например, в случае
длительного простоя автомобиля)
закройте автомобиль поворотом
металлического жалаключа с пультом
ДУ в замкедвери.
ПРЕДУПРЕЖДЕНИЕ Если разрядилась
батарейка на брелоке или в системе
произошел сбой,для отключения
сигнализации необходимо вставить
ключ в замокзажигания и повернуть
его в положение MAR.
15

ЗАМОК ЗАЖИГАНИЯКлюч можно повернуть в три
различныхположения РИС. 10:
❒STOP:двигатель выключен,ключ
извлекается, рулевоеуправление
блокировано. Некоторые
электрическиеустройства
(например, радиоприемник,
централизованное закрытиедверей
и проч.) могут продолжать работу;
❒MAR: положениехода. Все
электрическиеустройства остаются
в работе;
❒AVV: запускдвигателя (неустойчивое
положение).Замокзажигания оборудован
предохранительной электронной
системой, вынуждающейвслучае
несрабатывания запускад
вигателя
привестиключ в положение STOP
передповторной попыткой запуска.
2) 3) 4) 5)
БЛОКИРОВКА РУЛЯ
Включение
Когда замокв положении STOP, выньте
ключ и поверните рулевоеколесо
вплотьдо его блокировки.
Выключение
Слегка поверните рулевоеколесо в
момент поворотаключа в положение
MAR.
ВНИМАНИЕ!
2) В случае повреждения замка
зажигания (к примеру, попытка
угона) проверьте его работу в
сервисной сети Fiat перед началом
поездки.3) При выходе из автомобиля всегда
вынимайте ключ зажигания во
избежание случайного включения
устройств автомобиля
посторонними лицами. Не
забывайте взводить стояночный
тормоз. Если автомобиль
припаркован в гору, включите
первую передачу; если автомобиль
припаркован на спуске, включите
передачу заднего хода. Никогда
не оставляйте детей в
автомобиле без присмотра.
4) Никогда не вынимайте ключ, когда
автомобиль находится в
движении. После первого же
поворота рулевое колесо
автоматически заблокируется.
Это правило действует всегда,
включая ситуации буксировки
автомобиля.
10
F1A0009
16
ЗНАКОМСТВО С АВТОМОБИЛЕМ
