FIAT DUCATO BASE CAMPER 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

ТИПЫ ЛАМП
В автомобиле установлены различные типы ламп.
Бесцокольные лампы:(типаA)вставляются нажимом;для
извлечения их следует потянуть.
Лампы со штифтовым цоколем:(типаB)для извлечения
нажмите на колбу и поверните ее против часовой стрелки.
Цилиндрические лампы:(типаC)для извлечения разожмите
соответствующие контакты.
Галогенные лампы:(типаD)для снятия лампы отсоедините и
извлеките ее из гнезда.
Галогенные лампы:(типаE)для снятия лампы отсоедините и
извлеките ее из гнезда.
169

Лампы
Лампы Тип МощностьОбозначение на
рисунке
Фары дальнего светаH7 55ВтD
Фары ближнего светаH7 55ВтD
Передние габаритные огни/дневные ходовые огниW21/5W -
СВЕТОДИОД
(#)--
Передние противотуманные фары
(*)H11 55Вт-
Передние указатели поворотовWY21W 21ВтB
Боковые указатели поворотовW16WF
(**) / WY5W
(***)16Вт(**) / 5Вт(***)A
Задние указатели поворотовPY2IW 21ВтB
Боковые габаритные огниW5W 5ВтA
Задние габаритные фонариP21/5W 21/5W B
Задние габаритные фонари/Стоп-сигналыP21W 21ВтB
3-й стоп-сигналW5W 5ВтB
Фара заднего ходаW16W 16ВтB
Задние противотуманные фарыW16W 16ВтB
Подсветка номерного знакаC5W 5ВтA
Передний плафон освещения салона(подвижный
прозрачный колпак)12V10W 10W C
Задний потолочный светильник12V10W 10W C
(#)где это предусмотрено вместо лампыW21/5W
(*)(для исполнений/рынков,где предусмотрено)
(**)исполненияXLиtempo libero
(***)все другие исполнения
170
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ЗАМЕНА ЛАМПЫ
ПРИБОРОВ НАРУЖНОГО
ОСВЕЩЕНИЯ
ПЕРЕДНИЕ ОПТИЧЕСКИЕ БЛОКИ
Последовательность снятия
оптического элемента:
откройте капот двигателя,следуя
процедуре,описанной в параграфе
"Капот двигателя"главы
"Знакомство с автомобилем";
отсоедините электрический
разъемAРИС. 126от фары;
отвинтите винты крепленияB
РИС. 127фары к кузову,
отсоедините ее от фиксаторов в
нижней части,как показано на РИС.
127,извлеките фару и положите
ее на рабочуюповерхность;
для замены ламп выполняйте
указания,приведенные ниже;
после замены лампы установите
на место фару,закрепив ее
винтами крепленияBРИС. 127;
подсоедините электрический
разъемAРИС. 126к фаре.
Расположение ламп оптического
блока РИС. 128:
А указатели поворота
Bфары ближнего света
Cфары дальнего света
Dгабаритные огни/дневные
ходовые огни
Eгабаритные огни/дневныеходовые огни со светодиодными
лампами(в противоположностьD)Для замены лампы фар дальнего
света необходимо снять резиновую
заглушкуCРИС. 129.
Для замены лампы фар ближнего
света необходимо снять резиновую
заглушкуBРИС. 129.
Для замены лампы указателей
поворота и габаритных огней/
дневных ходовых огней(DRL) (если
не предусмотрен светодиод)
необходимо снять резиновую
заглушкуAРИС. 129.
После замены ламп поставьте на
место резиновые заглушки и
проверьте их правильную
фиксацию.
126F1A0337
127F1A0338
128F1A0313
129F1A0314
171

ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ
ХОДОВЫЕ ОГНИ
(СВЕТОДИОДНЫЕ ЛАМПЫ)
Светодиодные лампы.Для их
замены обратитесь в сервисный
центрFiat
ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ
ХОДОВЫЕ ОГНИ
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуAРИС. 129;
поверните против часовой
стрелки патронBРИС. 130;
извлеките лампу и замените ее;
выньте лампу,слегка надавив
и повернув ее против часовой
стрелки(байонетное соединение);
вставьте на место патронB,
повернув его по часовой стрелке,и
убедитесь в его правильном
креплении;
установите на место защитную
резиновуюкрышкуAРИС. 129;
ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуCРИС. 129;
освободите патронAРИС. 131от
боковых зажимовBи извлеките
его;
отсоедините электрический
разъем;
установите новуюлампу таким
образом,чтобы профиль
металлической части совпал с
канавками на параболе фары,
закрепите удерживающие лампу
боковые зажимы;
подсоедините электрический
разъем;
установите на место защитную
резиновуюкрышкуCРИС. 129;ФАРЫ БЛИЖНЕГО СВЕТА
Лампы накаливания
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуBРИС. 129;
освободите патронAРИС. 132от
боковых зажимовBи извлеките
его;
отсоедините электрический
разъем;
установите новуюлампу таким
образом,чтобы профиль
металлической части совпал с
канавками на параболе фары,
закрепите удерживающие лампу
боковые зажимы;
подсоедините электрический
разъем;
установите на место защитную
резиновуюкрышкуBРИС. 129;
130F1A0386
131F1A0315
132F1A0316
172
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

УКАЗАТЕЛИ ПОВОРОТА
Замена лампы выполняется
следующим образом:
снимите защитнуюрезиновую
крышкуAРИС. 129;
поверните против часовой
стрелки патронBРИС. 133;
извлеките лампу и замените ее;
выньте лампу,слегка надавив
и повернув ее против часовой
стрелки(байонетное соединение);
вставьте на место патронB,
повернув его по часовой стрелке,и
убедитесь в его правильном
креплении;
установите на место защитную
резиновуюкрышкуAРИС. 129;Боковые
Замена лампы выполняется
следующим образом РИС. 134:
сдвиньте вручнуюзеркало,чтобы
были видны два крепежных винта
A;
крестовой отверткой в комплекте
отвинтите винты и выньте патрон,
освободив его от зубцов;
отвинтите колбу и замените
лампу В поворотом против часовой
стрелки.
ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ
ФАРЫ
(для исполнений/рынков,где
предусмотрено)
Замена лампы передних
противотуманных фар выполняется
следующим образом:
выверните колесо полностью
вовнутрь;
отвинтите винтAи снимите
крышкуBРИС. 135;
нажмите на пружинуCРИС. 136
и отсоедините электрический
разъемD;
поверните и выньте патронE;
извлеките лампу и замените ее;
установите новуюлампу и
следуйте вышеприведенным
указаниям в обратном порядке.
133F1A0317
134F1A0195
135F1A0361
136F1A0362
173

ЗАДНИЕ ОПТИЧЕСКИЕ БЛОКИ
Расположение ламп оптического
блока РИС. 137:
А стоп-сигналы/габаритные огни
Bгабаритные огни
Cуказатели поворота
Dфонари заднего хода
Eпротивотуманные фары
Замена лампы выполняется
следующим образом РИС. 138,
РИС. 139:
откройте распашнуюзаднюю
дверь
отвинтите7крепежных болтовA
пластиковой крышки;
отвинтите два крепежных винта
B;
потяните узел на себя и
отсоедините электрический разъем;
отвинтите винты С с помощью
отвертки в комплекте и выньте
ламповый патрон;
извлеките лампу,которуюнужно
заменитьD, E, F,с помощьюлегкого
нажима и поворота против часовой
стрелки(байонетное соединение),
замените ее;извлеките лампуG, H,
легко потянув ее наружу;
поставьте на место патрон и
завинтите винты С;
соедините электрический
разъем,правильно разместите узел
на кузове автомобиля и завинтите
крепежные винтыB;
снова установите пластиковую
крышку,закрепив ее7крепежными
болтамиA.
Для грузовых исполнений и
исполнений шасси с кабиной:

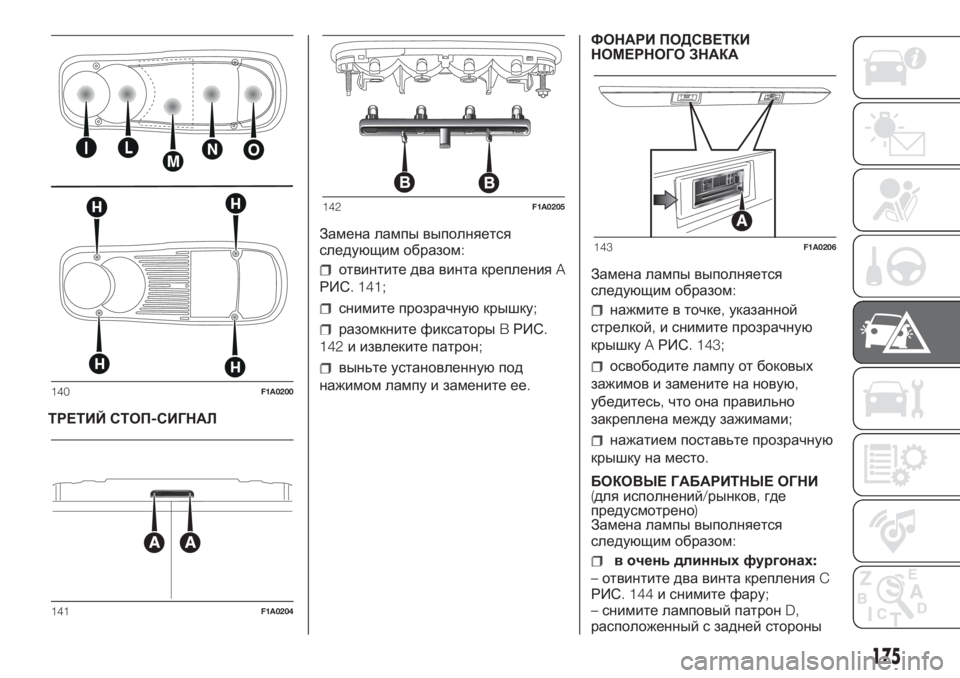

Отвинтите четыре винтаHРИС. 140
и замените лампы:
Iлампа противотуманных фар
Lлампа фонарей заднего хода
М лампа габаритных огней
Nлампа стоп-сигналов
О лампа указателей поворота.
137F1A0318
138F1A0319139F1A0320
174
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ТРЕТИЙ СТОП-СИГНАЛЗамена лампы выполняется
следующим образом:
отвинтите два винта крепленияA
РИС. 141;
снимите прозрачнуюкрышку;
разомкните фиксаторыBРИС.
142и извлеките патрон;
выньте установленнуюпод
нажимом лампу и замените ее.ФОНАРИ ПОДСВЕТКИ
НОМЕРНОГО ЗНАКА
Замена лампы выполняется
следующим образом:
нажмите в точке,указанной
стрелкой,и снимите прозрачную
крышкуAРИС. 143;
освободите лампу от боковых
зажимов и замените на новую,
убедитесь,что она правильно
закреплена между зажимами;
нажатием поставьте прозрачную
крышку на место.
БОКОВЫЕ ГАБАРИТНЫЕ ОГНИ
(для исполнений/рынков,где
предусмотрено)
Замена лампы выполняется
следующим образом:
в очень длинных фургонах:
–отвинтите два винта крепленияC
РИС. 144и снимите фару;
–снимите ламповый патронD,
расположенный с задней стороны
140F1A0200
141F1A0204
142F1A0205
143F1A0206
175

подфарника,поворотом на1/4
оборота;
–выньте установленнуюпод
нажимом лампу и замените ее.
в исполнениях кузов с
бортовой платформой:
–снимите ламповый патрон,
расположенный с задней стороны
подфарника,поворотом на1/4
оборота;
–выньте установленнуюпод
нажимом лампу и замените ее.
ЗАМЕНА ЛАМПЫ
ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
Чтобы определить тип и мощность
лампы,см.параграф"Замена
лампы".
ПЕРЕДНИЙ ПОТОЛОЧНЫЙ
СВЕТИЛЬНИК
Замена ламп выполняется
следующим образом:
нажмите в точке,указанной
стрелкой,и снимите плафонAРИС.
145;
откройте защитнуюкрышкуB
РИС. 146;
замените лампыCРИС. 146,
освободив их от боковых контактов;
проверьте,чтобы контакты хорошо
удерживали новые лампы;
закройте крышкуBРИС. 146и
установите плафонAРИС. 145
в своем гнезде,убедившись в том,
что он хорошо закреплен.
144F1A0207
145F1A0208
146F1A0209
176
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ

ЗАМЕНА
ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
141) 142) 143) 144)
47)Плавкие предохранители служат
для защиты электрооборудования,
срабатывая в случае его
неисправности или неправильных с
ним действий.Если какое-либо
устройство неисправно,следует
проверить эффективность
соответствующего защитного
предохранителя:токопроводящий
элементAРИС. 147не должен быть
прерван.В противном случае
необходимо заменить
перегоревший предохранитель на
другой такой же силы тока(того
же цвета).
B-целый предохранитель
C-предохранитель с нарушенным
токопроводящим элементом.ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы в трех блоках
управления:один расположен на
приборной панели,второй-на
правой стойке салона и третий-в
моторном отсеке.
БЛОК УПРАВЛЕНИЯ НА
ПРИБОРНОЙ ПАНЕЛИ
Для доступа к блоку
предохранителей на приборной
панели РИС. 148необходимо
открутить винтыAРИС. 149и снять
крышку.БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ–
ДОПОЛНИТЕЛЬНЫЙ МОДУЛЬ С
КАБЕЛЬНЫМИ
ПОДКЛЮЧЕНИЯМИ
Для доступа к блоку
предохранителей РИС. 151 -РИС.
152 -РИС. 153 -РИС. 154
необходимо снять
соответствующуюзащитнуюкрышку
РИС. 150.
Последовательность выполнения
операций:
147F1A0212
148F1A0214
149F1A0213
150F1A0334
177

нажмите до упора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой в комплекте;
медленно поверните винт против
часовой стрелки до места
сопротивления(не напрягайте его
сверх предела);
медленно отпустите винт;
на открытие указывает выход
всей головки винта из посадочного
положения;
снимите крышку.
Последовательность установки
крышки
хорошо совместите крышку с
коробкой;
нажмите до упора на винт с
тросиком специальной
крестовидной отверткой,
прилагаемой в комплекте;
медленно поверните винт по
часовой стрелке до места
сопротивления(не напрягайте его
сверх предела);
медленно отпустите винт;
на закрытие указывает
вхождение всей головки винта в
посадочное положение.Блок предохранителей в
моторном отсекеДополнительный модуль с
кабельными подключениями1
(Исполнения2.3 130 / 150 Multijet 2)
Дополнительный модуль с
кабельными подключениями
(2.3 150 ECOJET)
151F1A0216
152F1A0457-1
153F1A0458-1
178
ЧРЕЗВЫЧАЙНЫЕ СИТУАЦИИ
