FIAT FIORINO 2007 Libretto Uso Manutenzione (in Italian)
Manufacturer: FIAT, Model Year: 2007, Model line: FIORINO, Model: FIAT FIORINO 2007Pages: 210, PDF Dimensioni: 3.31 MB
Page 71 of 210
70
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 89FF0T0045m
fig. 90F0T0067m
fig. 91
A
F0T0216m
Prima di procedere al solle-
vamento del cofano accer-
tarsi che il braccio del tergicristallo
non risulti sollevato dal parabrezza.
ATTENZIONE

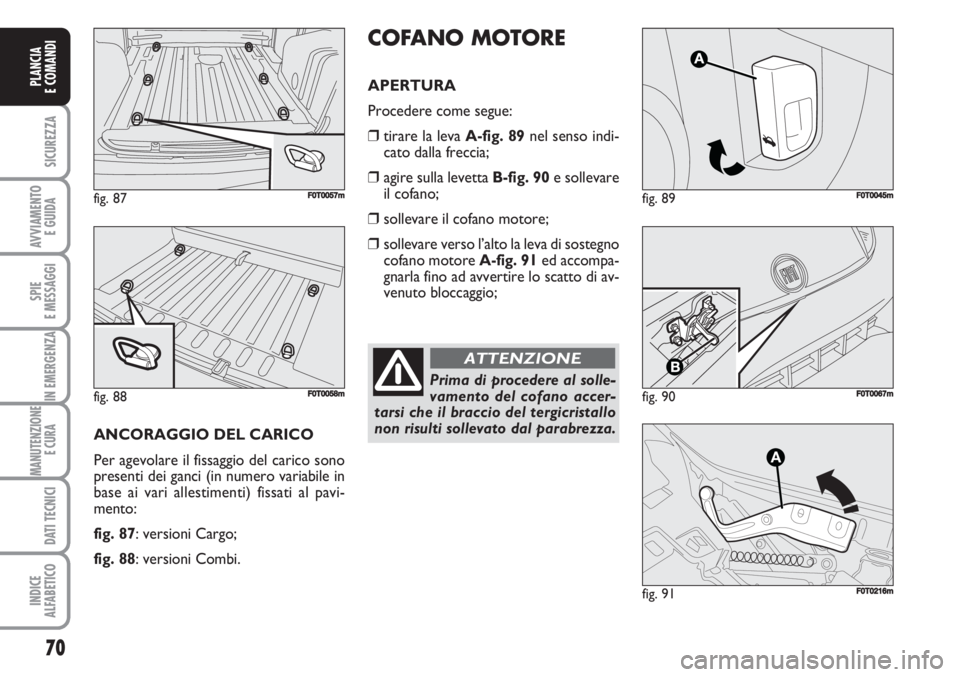

ANCORAGGIO DEL CARICO
Per agevolare il fissaggio del carico sono
presenti dei ganci (in numero variabile in
base ai vari allestimenti) fissati al pavi-
mento:
fig. 87: versioni Cargo;
fig. 88: versioni Combi.
COFANO MOTORE
APERTURA
Procedere come segue:
❒tirare la leva A-fig. 89nel senso indi-
cato dalla freccia;
❒agire sulla levetta B-fig. 90e sollevare
il cofano;
❒sollevare il cofano motore;
❒sollevare verso l’alto la leva di sostegno
cofano motore A-fig. 91ed accompa-
gnarla fino ad avvertire lo scatto di av-
venuto bloccaggio;
fig. 87F0T0057m
fig. 88F0T0058m
Page 72 of 210

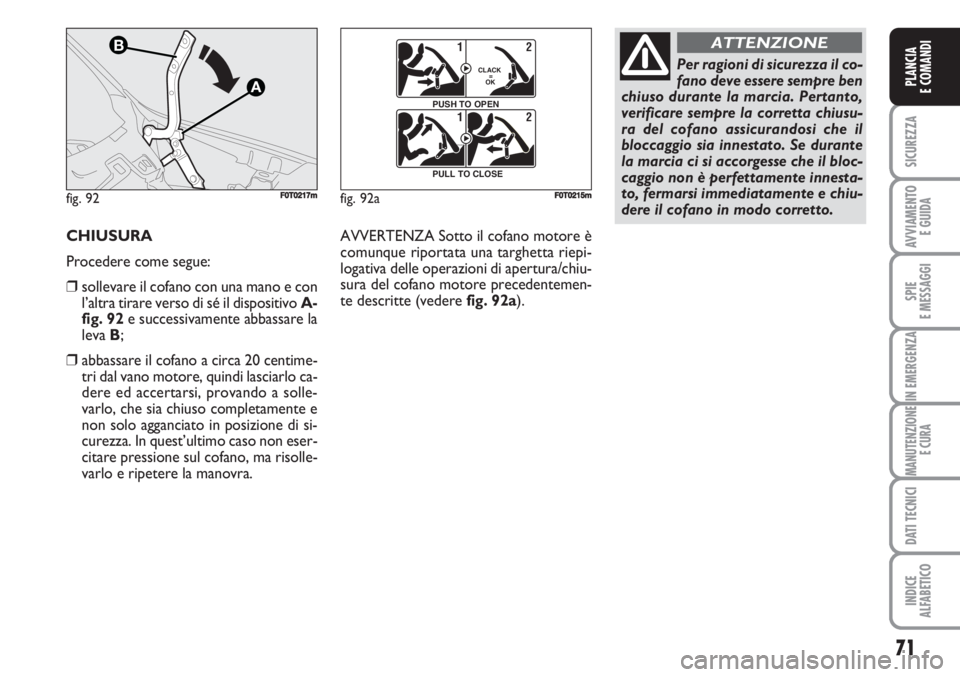

CHIUSURA
Procedere come segue:
❒sollevare il cofano con una mano e con
l’altra tirare verso di sé il dispositivo A-
fig. 92e successivamente abbassare la
leva B;
❒abbassare il cofano a circa 20 centime-
tri dal vano motore, quindi lasciarlo ca-
dere ed accertarsi, provando a solle-
varlo, che sia chiuso completamente e
non solo agganciato in posizione di si-
curezza. In quest’ultimo caso non eser-
citare pressione sul cofano, ma risolle-
varlo e ripetere la manovra.AVVERTENZA Sotto il cofano motore è
comunque riportata una targhetta riepi-
logativa delle operazioni di apertura/chiu-
sura del cofano motore precedentemen-
te descritte (vedere fig. 92a).
Per ragioni di sicurezza il co-
fano deve essere sempre ben
chiuso durante la marcia. Pertanto,
verificare sempre la corretta chiusu-
ra del cofano assicurandosi che il
bloccaggio sia innestato. Se durante
la marcia ci si accorgesse che il bloc-
caggio non è perfettamente innesta-
to, fermarsi immediatamente e chiu-
dere il cofano in modo corretto.
ATTENZIONE
71
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 92
A
B
FF0T0217mfig. 92a
F0Q0603m
12
CLACK
=
OK
PUSH TO OPEN12
PULL TO CLOSE
F0T0215m
Page 73 of 210
72
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

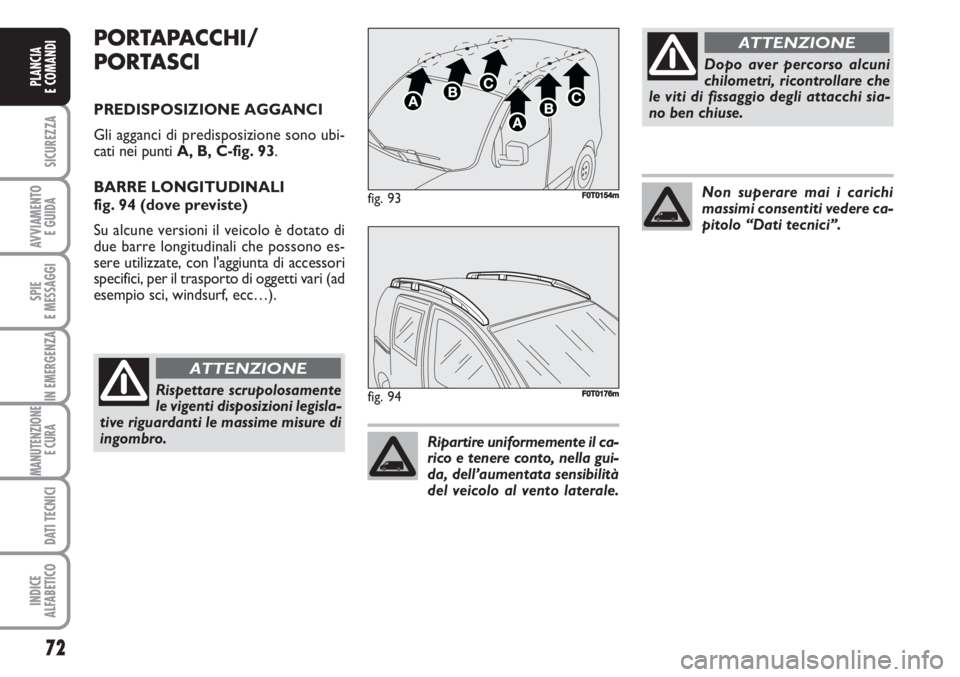

PORTAPACCHI/
PORTASCI
PREDISPOSIZIONE AGGANCI
Gli agganci di predisposizione sono ubi-
cati nei punti A, B, C-fig. 93.
BARRE LONGITUDINALI
fig. 94 (dove previste)
Su alcune versioni il veicolo è dotato di
due barre longitudinali che possono es-
sere utilizzate, con l'aggiunta di accessori
specifici, per il trasporto di oggetti vari (ad
esempio sci, windsurf, ecc…).
fig. 93F0T0154m
fig. 94F0T0176mRispettare scrupolosamente
le vigenti disposizioni legisla-
tive riguardanti le massime misure di
ingombro.
ATTENZIONE
Dopo aver percorso alcuni
chilometri, ricontrollare che
le viti di fissaggio degli attacchi sia-
no ben chiuse.
ATTENZIONE
Ripartire uniformemente il ca-
rico e tenere conto, nella gui-
da, dell’aumentata sensibilità
del veicolo al vento laterale.
Non superare mai i carichi
massimi consentiti vedere ca-
pitolo “Dati tecnici”.
Page 74 of 210
73
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

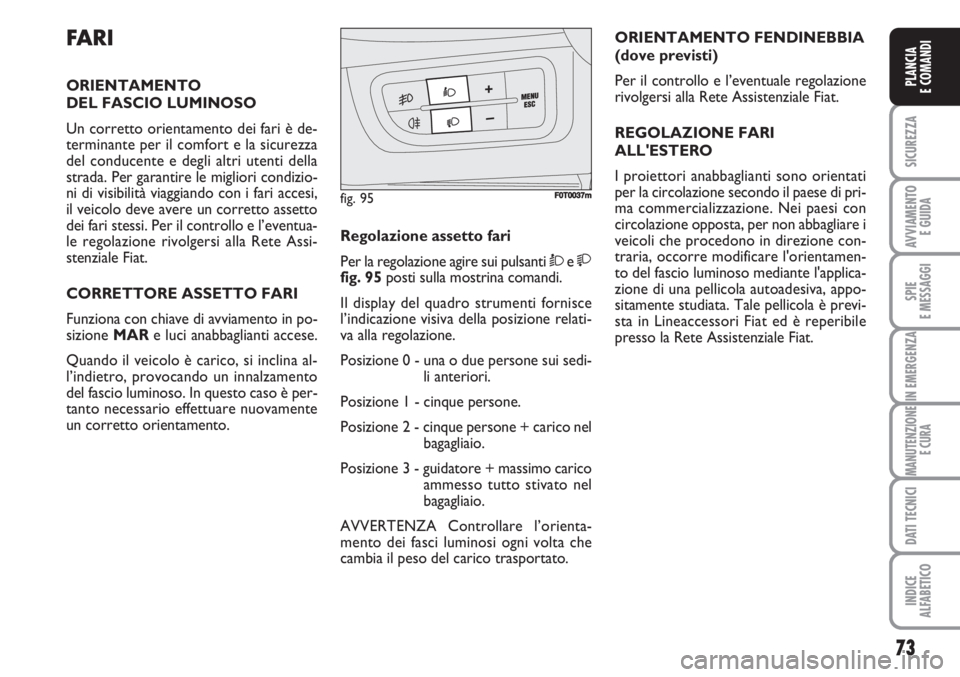

FARI
ORIENTAMENTO
DEL FASCIO LUMINOSO
Un corretto orientamento dei fari è de-
terminante per il comfort e la sicurezza
del conducente e degli altri utenti della
strada. Per garantire le migliori condizio-
ni di visibilità viaggiando con i fari accesi,
il veicolo deve avere un corretto assetto
dei fari stessi. Per il controllo e l’eventua-
le regolazione rivolgersi alla Rete Assi-
stenziale Fiat.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in po-
sizione MARe luci anabbaglianti accese.
Quando il veicolo è carico, si inclina al-
l’indietro, provocando un innalzamento
del fascio luminoso. In questo caso è per-
tanto necessario effettuare nuovamente
un corretto orientamento.Regolazione assetto fari
Per la regolazione agire sui pulsanti Òe
fig. 95posti sulla mostrina comandi.
Il display del quadro strumenti fornisce
l’indicazione visiva della posizione relati-
va alla regolazione.
Posizione 0 - una o due persone sui sedi-
li anteriori.
Posizione 1 - cinque persone.
Posizione 2 - cinque persone + carico nel
bagagliaio.
Posizione 3 - guidatore + massimo carico
ammesso tutto stivato nel
bagagliaio.
AVVERTENZA Controllare l’orienta-
mento dei fasci luminosi ogni volta che
cambia il peso del carico trasportato.ORIENTAMENTO FENDINEBBIA
(dove previsti)
Per il controllo e l’eventuale regolazione
rivolgersi alla Rete Assistenziale Fiat.
REGOLAZIONE FARI
ALL'ESTERO
I proiettori anabbaglianti sono orientati
per la circolazione secondo il paese di pri-
ma commercializzazione. Nei paesi con
circolazione opposta, per non abbagliare i
veicoli che procedono in direzione con-
traria, occorre modificare l'orientamen-
to del fascio luminoso mediante l'applica-
zione di una pellicola autoadesiva, appo-
sitamente studiata. Tale pellicola è previ-
sta in Lineaccessori Fiat ed è reperibile
presso la Rete Assistenziale Fiat.
fig. 95F0T0037m
Page 75 of 210
74
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

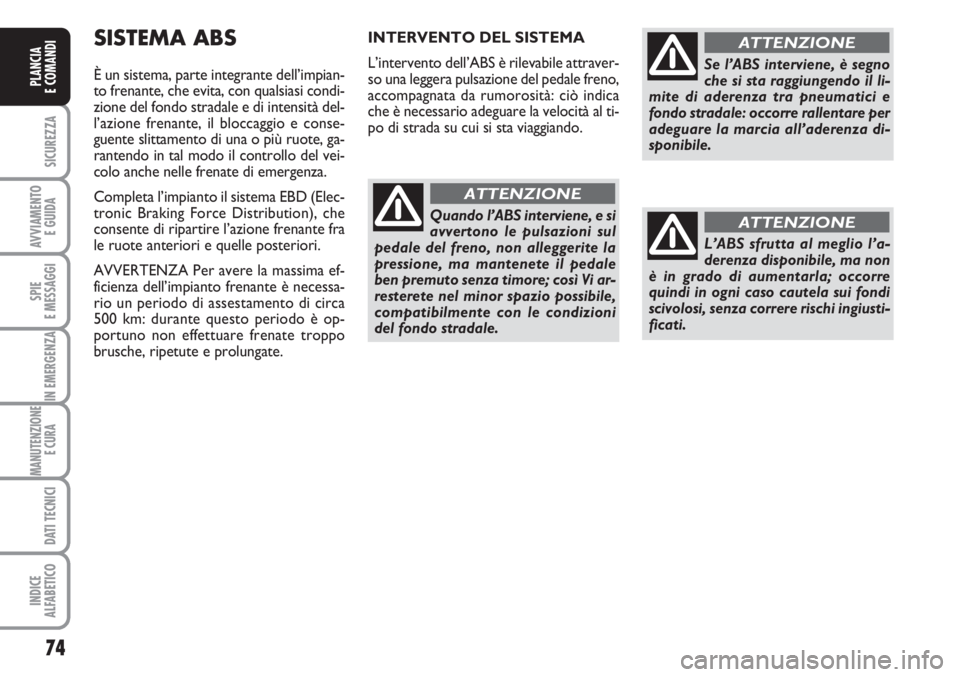

SISTEMA ABS
È un sistema, parte integrante dell’impian-
to frenante, che evita, con qualsiasi condi-
zione del fondo stradale e di intensità del-
l’azione frenante, il bloccaggio e conse-
guente slittamento di una o più ruote, ga-
rantendo in tal modo il controllo del vei-
colo anche nelle frenate di emergenza.
Completa l’impianto il sistema EBD (Elec-
tronic Braking Force Distribution), che
consente di ripartire l’azione frenante fra
le ruote anteriori e quelle posteriori.
AVVERTENZA Per avere la massima ef-
ficienza dell’impianto frenante è necessa-
rio un periodo di assestamento di circa
500 km: durante questo periodo è op-
portuno non effettuare frenate troppo
brusche, ripetute e prolungate.INTERVENTO DEL SISTEMA
L’intervento dell’ABS è rilevabile attraver-
so una leggera pulsazione del pedale freno,
accompagnata da rumorosità: ciò indica
che è necessario adeguare la velocità al ti-
po di strada su cui si sta viaggiando.
Quando l’ABS interviene, e si
avvertono le pulsazioni sul
pedale del freno, non alleggerite la
pressione, ma mantenete il pedale
ben premuto senza timore; così Vi ar-
resterete nel minor spazio possibile,
compatibilmente con le condizioni
del fondo stradale.
ATTENZIONE
Se l’ABS interviene, è segno
che si sta raggiungendo il li-
mite di aderenza tra pneumatici e
fondo stradale: occorre rallentare per
adeguare la marcia all’aderenza di-
sponibile.
ATTENZIONE
L’ABS sfrutta al meglio l’a-
derenza disponibile, ma non
è in grado di aumentarla; occorre
quindi in ogni caso cautela sui fondi
scivolosi, senza correre rischi ingiusti-
ficati.
ATTENZIONE
Page 76 of 210
75
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

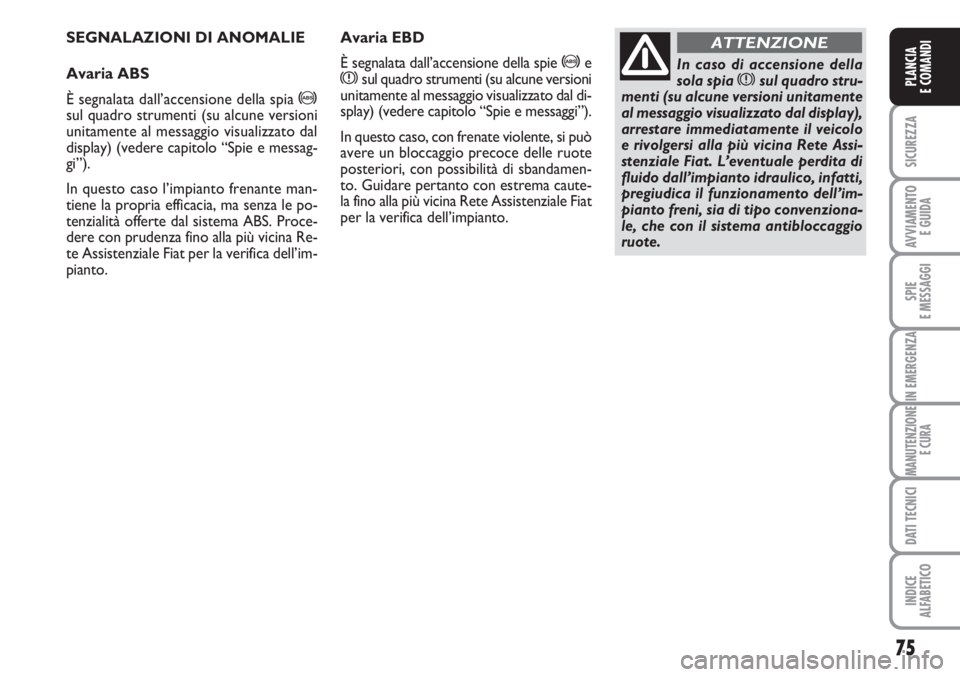

SEGNALAZIONI DI ANOMALIE
Avaria ABS
È segnalata dall’accensione della spia
>sul quadro strumenti (su alcune versioni
unitamente al messaggio visualizzato dal
display) (vedere capitolo “Spie e messag-
gi”).
In questo caso l’impianto frenante man-
tiene la propria efficacia, ma senza le po-
tenzialità offerte dal sistema ABS. Proce-
dere con prudenza fino alla più vicina Re-
te Assistenziale Fiat per la verifica dell’im-
pianto.Avaria EBD
È segnalata dall’accensione della spie
>exsul quadro strumenti (su alcune versioni
unitamente al messaggio visualizzato dal di-
splay) (vedere capitolo “Spie e messaggi”).
In questo caso, con frenate violente, si può
avere un bloccaggio precoce delle ruote
posteriori, con possibilità di sbandamen-
to. Guidare pertanto con estrema caute-
la fino alla più vicina Rete Assistenziale Fiat
per la verifica dell’impianto.In caso di accensione della
sola spia xsul quadro stru-
menti (su alcune versioni unitamente
al messaggio visualizzato dal display),
arrestare immediatamente il veicolo
e rivolgersi alla più vicina Rete Assi-
stenziale Fiat. L’eventuale perdita di
fluido dall’impianto idraulico, infatti,
pregiudica il funzionamento dell’im-
pianto freni, sia di tipo convenziona-
le, che con il sistema antibloccaggio
ruote.
ATTENZIONE
Page 77 of 210
76
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SISTEMA EOBD
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi continua
dei componenti correlati alle emissioni
presenti sul veicolo. Segnala inoltre, me-
diante l’accensione della spia Usul qua-
dro strumenti (su alcune versioni unita-
mente al messaggio visualizzato dal di-
splay), la condizione i deterioramento dei
componenti tessi (vedere capitolo “Spie e
messaggi”).
L’obiettivo del sistema è quello di:
❒tenere sotto controllo l’efficienza del-
l’impianto;
❒segnalare un aumento delle emissioni
dovuto ad un malfunzionamento del vei-
colo;
❒segnalare la necessità di sostituire alcu-
ni componenti deteriorati.Il sistema dispone inoltre di un connetto-
re, interfacciabile con adeguata strumenta-
zione, che permette la lettura dei codici di
errore memorizzati in centralina, insieme
con una serie di parametri specifici della dia-
gnosi e del funzionamento del motore.
Questa verifica è possibile anche agli agen-
ti addetti al controllo del traffico.
AVVERTENZA Dopo l’eliminazione del-
l’inconveniente, per la verifica completa
dell’impianto la Rete Assistenziale Fiat è
tenuta ad effettuare test al banco di pro-
va e, qualora fosse necessario, prove su
strada le quali possono richiedere anche
lunga percorrenza.Se, ruotando la chiave di av-
viamento in posizione MAR,
la spia Unon si accende oppure se,
durante la marcia, si accende a luce
fissa o lampeggiante (su alcune ver-
sioni unitamente al messaggio visua-
lizzato dal display), rivolgersi il più
presto possibile alla Rete Assistenziale
Fiat. La funzionalità della spia Upuò
essere verificata mediante apposite
apparecchiature dagli agenti di con-
trollo del traffico. Attenersi alle nor-
me vigenti nel Paese in cui si circola.
ATTENZIONE
Page 78 of 210
77
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

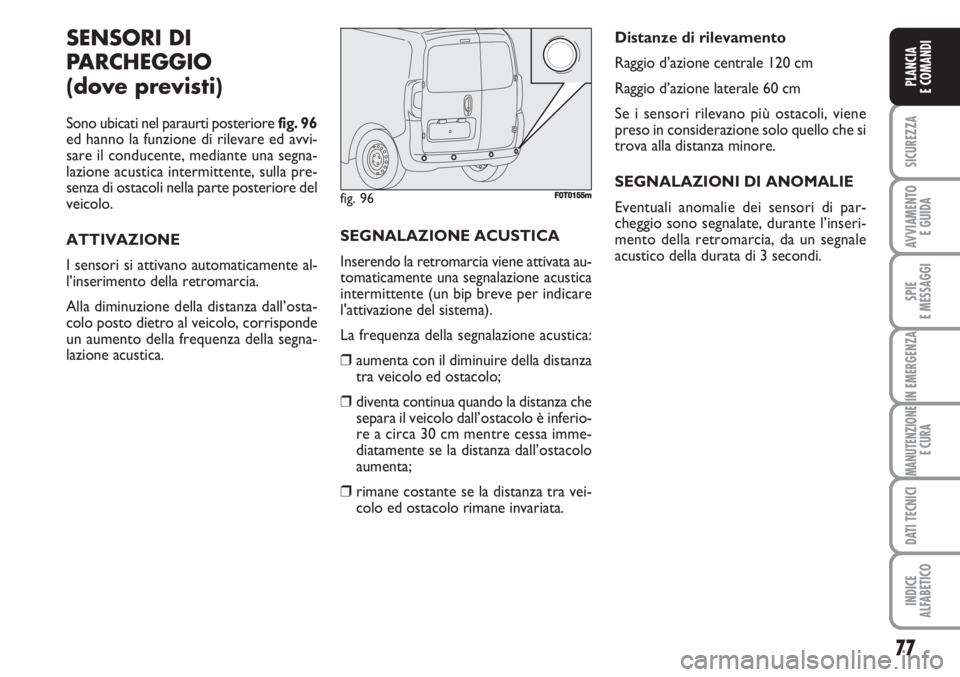

SENSORI DI
PARCHEGGIO
(dove previsti)
Sono ubicati nel paraurti posteriore fig. 96
ed hanno la funzione di rilevare ed avvi-
sare il conducente, mediante una segna-
lazione acustica intermittente, sulla pre-
senza di ostacoli nella parte posteriore del
veicolo.
ATTIVAZIONE
I sensori si attivano automaticamente al-
l’inserimento della retromarcia.
Alla diminuzione della distanza dall’osta-
colo posto dietro al veicolo, corrisponde
un aumento della frequenza della segna-
lazione acustica.SEGNALAZIONE ACUSTICA
Inserendo la retromarcia viene attivata au-
tomaticamente una segnalazione acustica
intermittente (un bip breve per indicare
l'attivazione del sistema).
La frequenza della segnalazione acustica:
❒aumenta con il diminuire della distanza
tra veicolo ed ostacolo;
❒diventa continua quando la distanza che
separa il veicolo dall’ostacolo è inferio-
re a circa 30 cm mentre cessa imme-
diatamente se la distanza dall’ostacolo
aumenta;
❒rimane costante se la distanza tra vei-
colo ed ostacolo rimane invariata.Distanze di rilevamento
Raggio d’azione centrale 120 cm
Raggio d’azione laterale 60 cm
Se i sensori rilevano più ostacoli, viene
preso in considerazione solo quello che si
trova alla distanza minore.
SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di par-
cheggio sono segnalate, durante l’inseri-
mento della retromarcia, da un segnale
acustico della durata di 3 secondi.
fig. 96F0T0155m
Page 79 of 210
78
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
FUNZIONAMENTO
CON RIMORCHIO
Il funzionamento dei sensori viene auto-
maticamente disattivato all’inserimento
della spina del cavo elettrico del rimorchio
nella presa del gancio di traino del veicolo.
I sensori si riattivano automaticamente sfi-
lando la spina del cavo del rimorchio.AVVERTENZE GENERALI
❒Durante le manovre di parcheggio pre-
stare sempre la massima attenzione agli
ostacoli che potrebbero trovarsi sopra
o sotto i sensori.
❒Gli oggetti posti a distanza ravvicinata
nella parte posteriore del veicolo, in al-
cune circostanze non vengono infatti ri-
levati dal sistema e pertanto possono
danneggiare il veicolo od essere dan-
neggiati.
❒Le segnalazioni inviate dai sensori pos-
sono essere alterate dal danneggia-
mento dei sensori stessi, dalla sporci-
zia, neve o ghiaccio depositati sui sen-
sori o da sistemi ad ultrasuoni (ad es.
freni pneumatici di autocarri o martel-
li pneumatici) presenti nelle vicinanze.
❒I sensori di parcheggio funzionano cor-
rettamente con porte a battente chiu-
se. Le porte aperte possono causare se-
gnalazioni errate da parte del sistema:
chiudere pertanto sempre le porte po-
steriori. Per il corretto funzionamen-
to del sistema è indispensabi-
le che i sensori siano sempre
puliti da fango, sporcizia, ne-
ve o ghiaccio. Durante la pulizia dei
sensori prestare la massima attenzione
a non rigarli o danneggiarli; evitare l’u-
so di panni asciutti, ruvidi o duri. I sen-
sori devono essere lavati con acqua pu-
lita, eventualmente con l’aggiunta di
shampoo per auto. Nelle stazioni di la-
vaggio che utilizzano idropulitrici a get-
to di vapore o ad alta pressione, puli-
re rapidamente i sensori mantenendo
l’ugello oltre i 10 cm di distanza.
La responsabilità del par-
cheggio e di altre manovre
pericolose è sempre e comunque af-
fidata al conducente. Effettuando
queste manovre, assicurarsi sempre
che nello spazio di manovra non sia-
no presenti né persone (specialmen-
te bambini) né animali. Il sensore di
parcheggio costituisce un aiuto per
il conducente, il quale però non de-
ve mai ridurre l’attenzione durante le
manovre potenzialmente pericolose
anche se eseguite a bassa velocità.
ATTENZIONE
Page 80 of 210
79
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

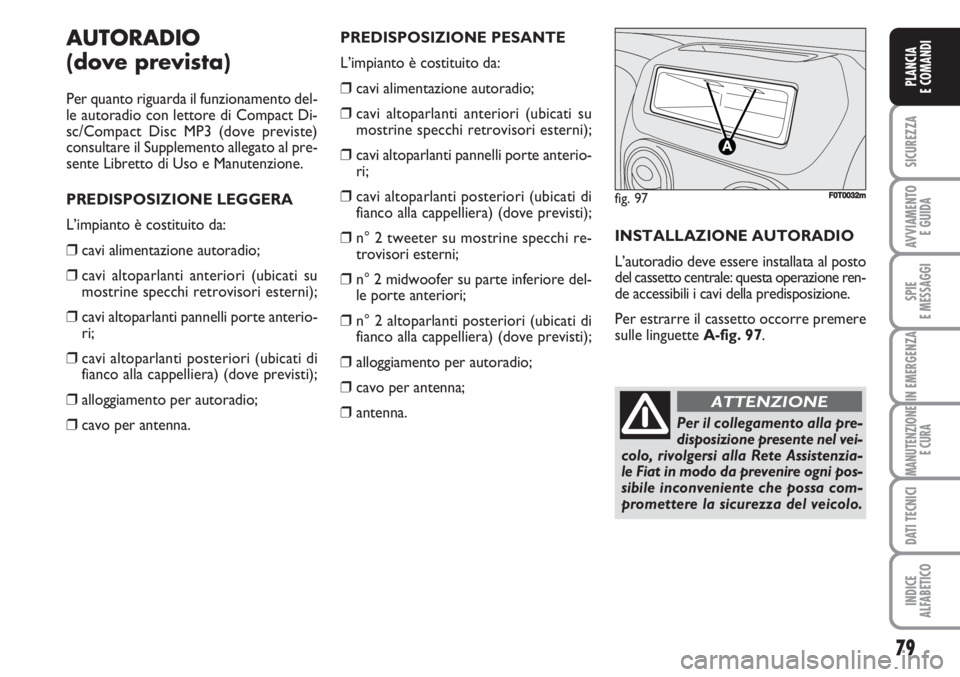

AUTORADIO
(dove prevista)
Per quanto riguarda il funzionamento del-
le autoradio con lettore di Compact Di-
sc/Compact Disc MP3 (dove previste)
consultare il Supplemento allegato al pre-
sente Libretto di Uso e Manutenzione.
PREDISPOSIZIONE LEGGERA
L’impianto è costituito da:
❒cavi alimentazione autoradio;
❒cavi altoparlanti anteriori (ubicati su
mostrine specchi retrovisori esterni);
❒cavi altoparlanti pannelli porte anterio-
ri;
❒cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒alloggiamento per autoradio;
❒cavo per antenna.PREDISPOSIZIONE PESANTE
L’impianto è costituito da:
❒cavi alimentazione autoradio;
❒cavi altoparlanti anteriori (ubicati su
mostrine specchi retrovisori esterni);
❒cavi altoparlanti pannelli porte anterio-
ri;
❒cavi altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒n° 2 tweeter su mostrine specchi re-
trovisori esterni;
❒n° 2 midwoofer su parte inferiore del-
le porte anteriori;
❒n° 2 altoparlanti posteriori (ubicati di
fianco alla cappelliera) (dove previsti);
❒alloggiamento per autoradio;
❒cavo per antenna;
❒antenna.INSTALLAZIONE AUTORADIO
L’autoradio deve essere installata al posto
del cassetto centrale: questa operazione ren-
de accessibili i cavi della predisposizione.
Per estrarre il cassetto occorre premere
sulle linguette A-fig. 97.
fig. 97F0T0032m
Per il collegamento alla pre-
disposizione presente nel vei-
colo, rivolgersi alla Rete Assistenzia-
le Fiat in modo da prevenire ogni pos-
sibile inconveniente che possa com-
promettere la sicurezza del veicolo.
ATTENZIONE
