FIAT FIORINO 2007 Libretto Uso Manutenzione (in Italian)

50
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

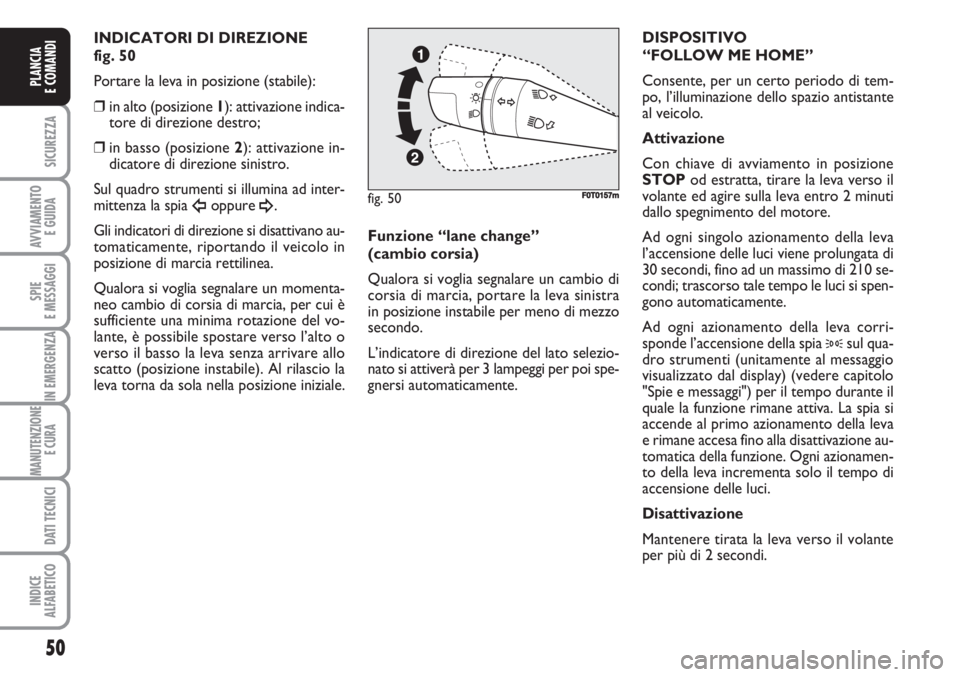

INDICATORI DI DIREZIONE
fig. 50
Portare la leva in posizione (stabile):
❒in alto (posizione 1): attivazione indica-
tore di direzione destro;
❒in basso (posizione 2): attivazione in-
dicatore di direzione sinistro.
Sul quadro strumenti si illumina ad inter-
mittenza la spia
Îoppure ¥.
Gli indicatori di direzione si disattivano au-
tomaticamente, riportando il veicolo in
posizione di marcia rettilinea.
Qualora si voglia segnalare un momenta-
neo cambio di corsia di marcia, per cui è
sufficiente una minima rotazione del vo-
lante, è possibile spostare verso l’alto o
verso il basso la leva senza arrivare allo
scatto (posizione instabile). Al rilascio la
leva torna da sola nella posizione iniziale.Funzione “lane change”
(cambio corsia)
Qualora si voglia segnalare un cambio di
corsia di marcia, portare la leva sinistra
in posizione instabile per meno di mezzo
secondo.
L’indicatore di direzione del lato selezio-
nato si attiverà per 3 lampeggi per poi spe-
gnersi automaticamente.DISPOSITIVO
“FOLLOW ME HOME”
Consente, per un certo periodo di tem-
po, l’illuminazione dello spazio antistante
al veicolo.
Attivazione
Con chiave di avviamento in posizione
STOPod estratta, tirare la leva verso il
volante ed agire sulla leva entro 2 minuti
dallo spegnimento del motore.
Ad ogni singolo azionamento della leva
l’accensione delle luci viene prolungata di
30 secondi, fino ad un massimo di 210 se-
condi; trascorso tale tempo le luci si spen-
gono automaticamente.
Ad ogni azionamento della leva corri-
sponde l’accensione della spia
3sul qua-
dro strumenti (unitamente al messaggio
visualizzato dal display) (vedere capitolo
"Spie e messaggi") per il tempo durante il
quale la funzione rimane attiva. La spia si
accende al primo azionamento della leva
e rimane accesa fino alla disattivazione au-
tomatica della funzione. Ogni azionamen-
to della leva incrementa solo il tempo di
accensione delle luci.
Disattivazione
Mantenere tirata la leva verso il volante
per più di 2 secondi.
fig. 50F0T0157m

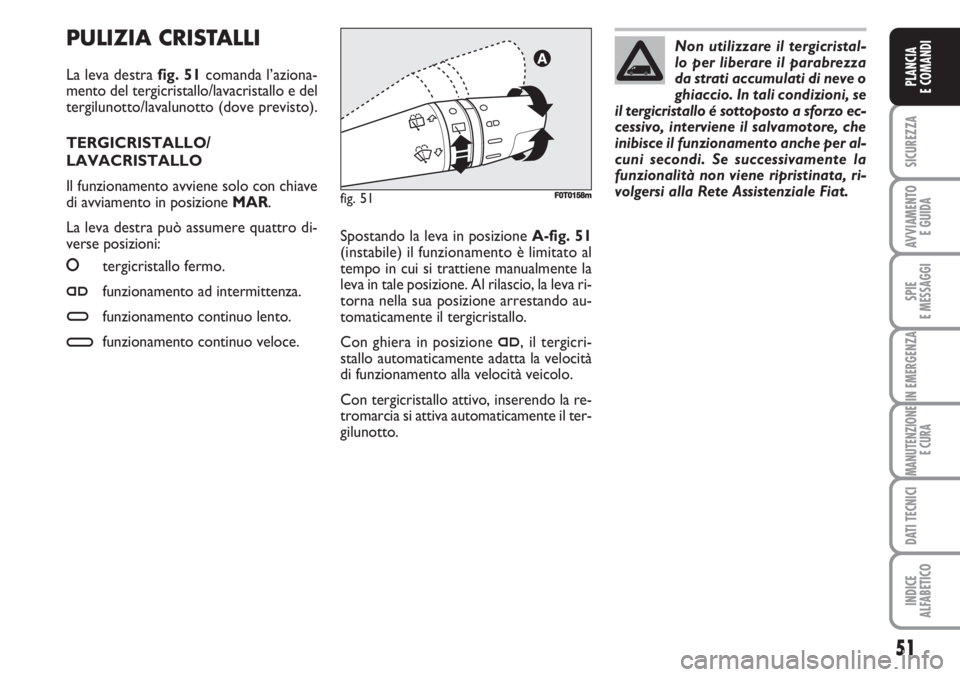

PULIZIA CRISTALLI
La leva destra fig. 51comanda l’aziona-
mento del tergicristallo/lavacristallo e del
tergilunotto/lavalunotto (dove previsto).
TERGICRISTALLO/
LAVACRISTALLO
Il funzionamento avviene solo con chiave
di avviamento in posizione MAR.
La leva destra può assumere quattro di-
verse posizioni:
O
tergicristallo fermo.
≤funzionamento ad intermittenza.
≥funzionamento continuo lento.
¥funzionamento continuo veloce.
fig. 51F0T0158m
Spostando la leva in posizione A-fig. 51
(instabile) il funzionamento è limitato al
tempo in cui si trattiene manualmente la
leva in tale posizione. Al rilascio, la leva ri-
torna nella sua posizione arrestando au-
tomaticamente il tergicristallo.
Con ghiera in posizione
≤, il tergicri-
stallo automaticamente adatta la velocità
di funzionamento alla velocità veicolo.
Con tergicristallo attivo, inserendo la re-
tromarcia si attiva automaticamente il ter-
gilunotto.Non utilizzare il tergicristal-
lo per liberare il parabrezza
da strati accumulati di neve o
ghiaccio. In tali condizioni, se
il tergicristallo é sottoposto a sforzo ec-
cessivo, interviene il salvamotore, che
inibisce il funzionamento anche per al-
cuni secondi. Se successivamente la
funzionalità non viene ripristinata, ri-
volgersi alla Rete Assistenziale Fiat.
51
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

52
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

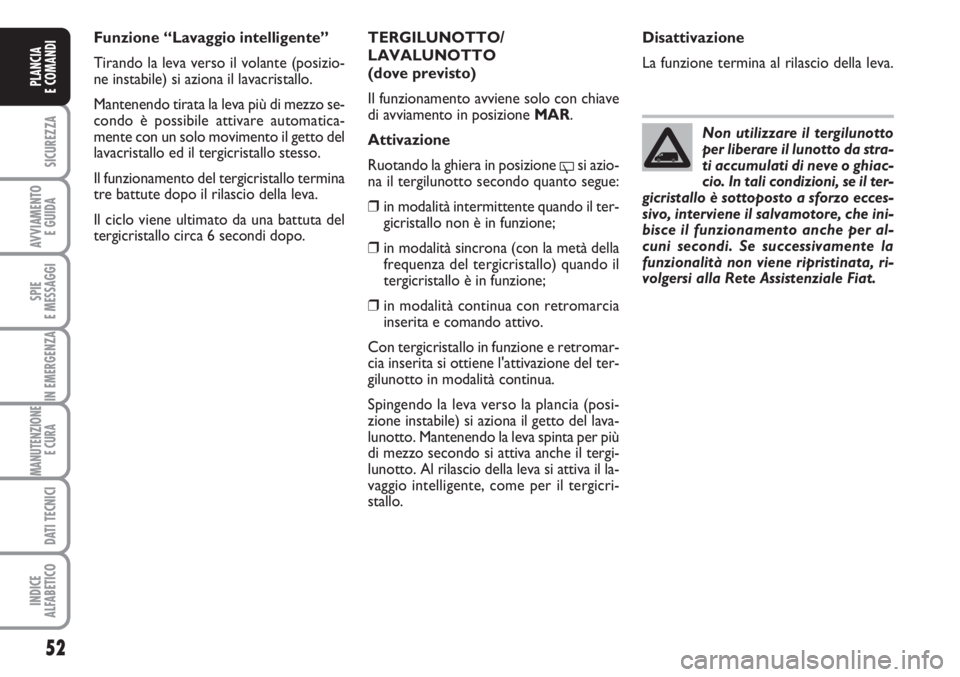

TERGILUNOTTO/
LAVALUNOTTO
(dove previsto)
Il funzionamento avviene solo con chiave
di avviamento in posizione MAR.
Attivazione
Ruotando la ghiera in posizione
'si azio-
na il tergilunotto secondo quanto segue:
❒in modalità intermittente quando il ter-
gicristallo non è in funzione;
❒in modalità sincrona (con la metà della
frequenza del tergicristallo) quando il
tergicristallo è in funzione;
❒in modalità continua con retromarcia
inserita e comando attivo.
Con tergicristallo in funzione e retromar-
cia inserita si ottiene l'attivazione del ter-
gilunotto in modalità continua.
Spingendo la leva verso la plancia (posi-
zione instabile) si aziona il getto del lava-
lunotto. Mantenendo la leva spinta per più
di mezzo secondo si attiva anche il tergi-
lunotto. Al rilascio della leva si attiva il la-
vaggio intelligente, come per il tergicri-
stallo.Disattivazione
La funzione termina al rilascio della leva.
Non utilizzare il tergilunotto
per liberare il lunotto da stra-
ti accumulati di neve o ghiac-
cio. In tali condizioni, se il ter-
gicristallo è sottoposto a sforzo ecces-
sivo, interviene il salvamotore, che ini-
bisce il funzionamento anche per al-
cuni secondi. Se successivamente la
funzionalità non viene ripristinata, ri-
volgersi alla Rete Assistenziale Fiat.
Funzione “Lavaggio intelligente”
Tirando la leva verso il volante (posizio-
ne instabile) si aziona il lavacristallo.
Mantenendo tirata la leva più di mezzo se-
condo è possibile attivare automatica-
mente con un solo movimento il getto del
lavacristallo ed il tergicristallo stesso.
Il funzionamento del tergicristallo termina
tre battute dopo il rilascio della leva.
Il ciclo viene ultimato da una battuta del
tergicristallo circa 6 secondi dopo.

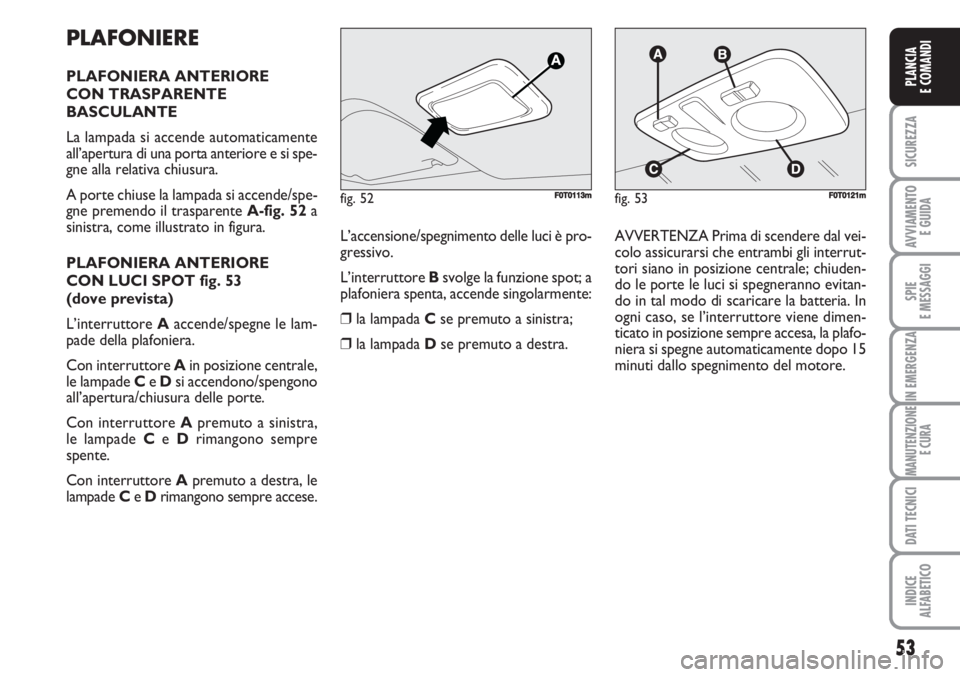

PLAFONIERE
PLAFONIERA ANTERIORE
CON TRASPARENTE
BASCULANTE
La lampada si accende automaticamente
all’apertura di una porta anteriore e si spe-
gne alla relativa chiusura.
A porte chiuse la lampada si accende/spe-
gne premendo il trasparente A-fig. 52a
sinistra, come illustrato in figura.
PLAFONIERA ANTERIORE
CON LUCI SPOT fig. 53
(dove prevista)
L’interruttore Aaccende/spegne le lam-
pade della plafoniera.
Con interruttore Ain posizione centrale,
le lampade Ce Dsi accendono/spengono
all’apertura/chiusura delle porte.
Con interruttore Apremuto a sinistra,
le lampade Ce Drimangono sempre
spente.
Con interruttore Apremuto a destra, le
lampade Ce Drimangono sempre accese.L’accensione/spegnimento delle luci è pro-
gressivo.
L’interruttore Bsvolge la funzione spot; a
plafoniera spenta, accende singolarmente:
❒la lampada Cse premuto a sinistra;
❒la lampada Dse premuto a destra.AVVERTENZA Prima di scendere dal vei-
colo assicurarsi che entrambi gli interrut-
tori siano in posizione centrale; chiuden-
do le porte le luci si spegneranno evitan-
do in tal modo di scaricare la batteria. In
ogni caso, se l’interruttore viene dimen-
ticato in posizione sempre accesa, la plafo-
niera si spegne automaticamente dopo 15
minuti dallo spegnimento del motore.
fig. 52F0T0113mfig. 53F0T0121m
53
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

PLAFONIERA POSTERIORE
CON INTERRUTTORE
(dove prevista)
La lampada si accende automaticamente
aprendo le porte laterali scorrevoli (do-
ve previste) e quelle a battente posterio-
ri e si spegne alla relativa chiusura.
A porte chiuse la lampada si accende/spe-
gne premendo l’interruttore A-fig. 55.L’interruttore Apuò assumere 3 diverse
posizioni:
❒con interruttore in posizione centrale
(posizione 0) la luce si accende all’a-
pertura di una porta;
❒con interruttore premuto verso l’alto
(posizione 1) la luce rimane sempre ac-
cesa;
❒con interruttore premuto verso il bas-
so (posizione 2 – AUTO OFF) la lu-
ce rimane sempre spenta.
fig. 55
A
U
T
O
AUTOOFF
F0T0116m
54
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

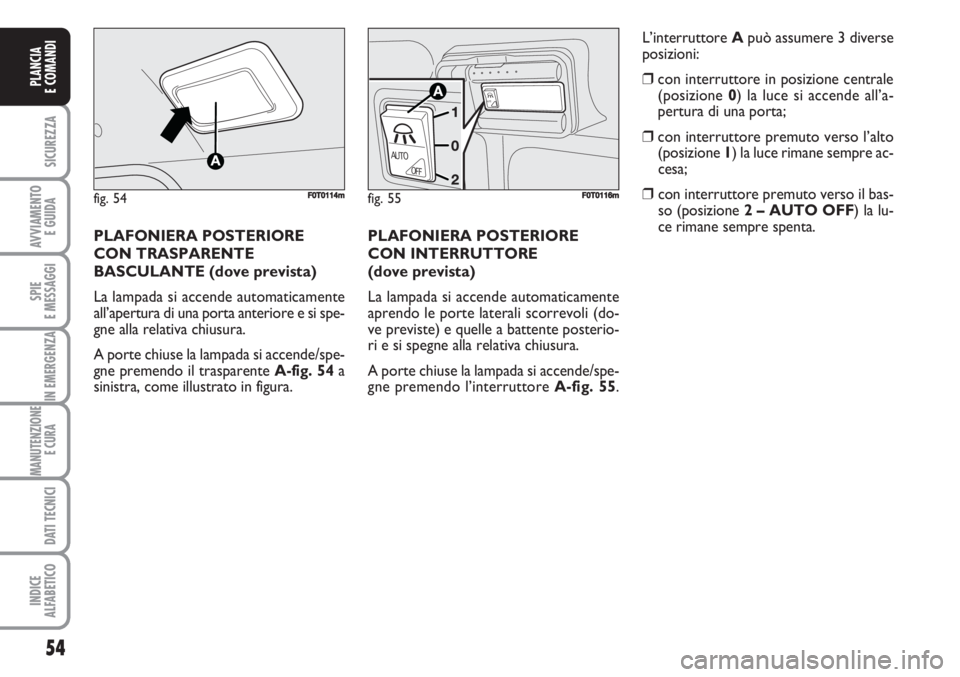

PLAFONIERA POSTERIORE
CON TRASPARENTE
BASCULANTE (dove prevista)
La lampada si accende automaticamente
all’apertura di una porta anteriore e si spe-
gne alla relativa chiusura.
A porte chiuse la lampada si accende/spe-
gne premendo il trasparente A-fig. 54a
sinistra, come illustrato in figura.
fig. 54F0T0114m

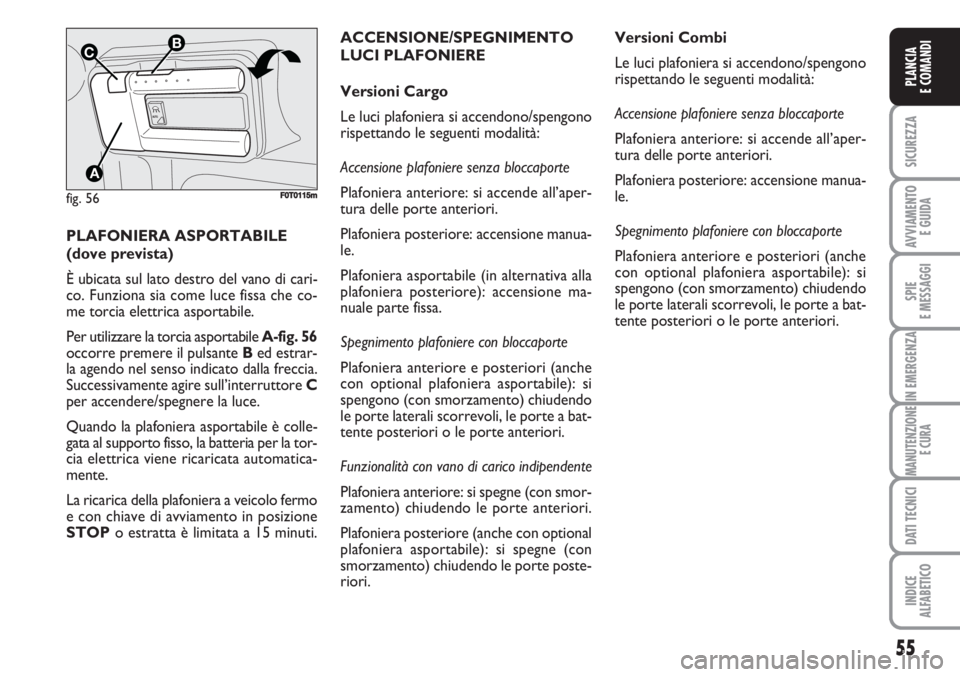

PLAFONIERA ASPORTABILE
(dove prevista)
È ubicata sul lato destro del vano di cari-
co. Funziona sia come luce fissa che co-
me torcia elettrica asportabile.
Per utilizzare la torcia asportabile A-fig. 56
occorre premere il pulsante Bed estrar-
la agendo nel senso indicato dalla freccia.
Successivamente agire sull’interruttore C
per accendere/spegnere la luce.
Quando la plafoniera asportabile è colle-
gata al supporto fisso, la batteria per la tor-
cia elettrica viene ricaricata automatica-
mente.
La ricarica della plafoniera a veicolo fermo
e con chiave di avviamento in posizione
STOPo estratta è limitata a 15 minuti.
fig. 56
A
UTO
B
A
C
F0T0115m
55
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
ACCENSIONE/SPEGNIMENTO
LUCI PLAFONIERE
Versioni Cargo
Le luci plafoniera si accendono/spengono
rispettando le seguenti modalità:
Accensione plafoniere senza bloccaporte
Plafoniera anteriore: si accende all’aper-
tura delle porte anteriori.
Plafoniera posteriore: accensione manua-
le.
Plafoniera asportabile (in alternativa alla
plafoniera posteriore): accensione ma-
nuale parte fissa.
Spegnimento plafoniere con bloccaporte
Plafoniera anteriore e posteriori (anche
con optional plafoniera asportabile): si
spengono (con smorzamento) chiudendo
le porte laterali scorrevoli, le porte a bat-
tente posteriori o le porte anteriori.
Funzionalità con vano di carico indipendente
Plafoniera anteriore: si spegne (con smor-
zamento) chiudendo le porte anteriori.
Plafoniera posteriore (anche con optional
plafoniera asportabile): si spegne (con
smorzamento) chiudendo le porte poste-
riori.Versioni Combi
Le luci plafoniera si accendono/spengono
rispettando le seguenti modalità:
Accensione plafoniere senza bloccaporte
Plafoniera anteriore: si accende all’aper-
tura delle porte anteriori.
Plafoniera posteriore: accensione manua-
le.
Spegnimento plafoniere con bloccaporte
Plafoniera anteriore e posteriori (anche
con optional plafoniera asportabile): si
spengono (con smorzamento) chiudendo
le porte laterali scorrevoli, le porte a bat-
tente posteriori o le porte anteriori.

56
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

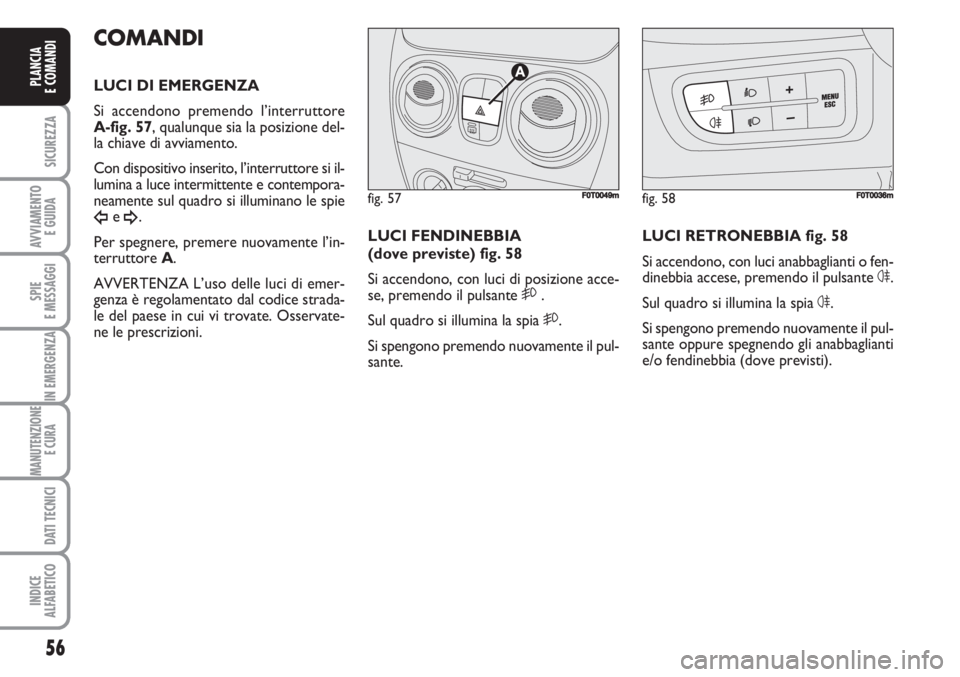

COMANDI
LUCI DI EMERGENZA
Si accendono premendo l’interruttore
A-fig. 57, qualunque sia la posizione del-
la chiave di avviamento.
Con dispositivo inserito, l’interruttore si il-
lumina a luce intermittente e contempora-
neamente sul quadro si illuminano le spie
Îe ¥.
Per spegnere, premere nuovamente l’in-
terruttore A.
AVVERTENZA L’uso delle luci di emer-
genza è regolamentato dal codice strada-
le del paese in cui vi trovate. Osservate-
ne le prescrizioni.LUCI FENDINEBBIA
(dove previste) fig. 58
Si accendono, con luci di posizione acce-
se, premendo il pulsante 5.
Sul quadro si illumina la spia 5.
Si spengono premendo nuovamente il pul-
sante.LUCI RETRONEBBIA fig. 58
Si accendono, con luci anabbaglianti o fen-
dinebbia accese, premendo il pulsante 4.
Sul quadro si illumina la spia 4.
Si spengono premendo nuovamente il pul-
sante oppure spegnendo gli anabbaglianti
e/o fendinebbia (dove previsti).
fig. 57
A
F0T0049mfig. 58F0T0036m

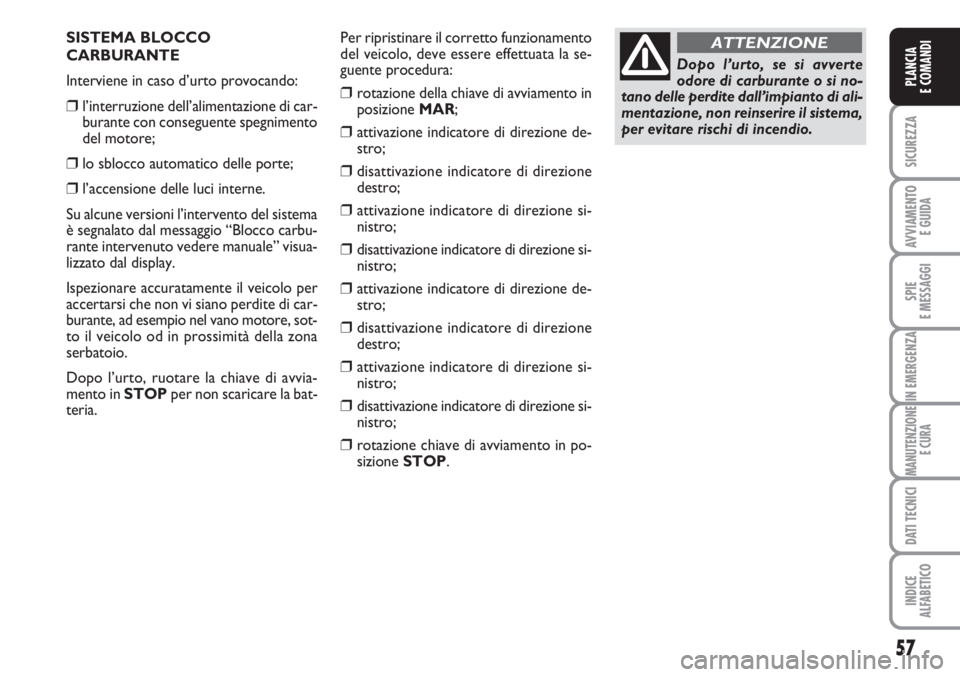

SISTEMA BLOCCO
CARBURANTE
Interviene in caso d’urto provocando:
❒l’interruzione dell’alimentazione di car-
burante con conseguente spegnimento
del motore;
❒lo sblocco automatico delle porte;
❒l’accensione delle luci interne.
Su alcune versioni l’intervento del sistema
è segnalato dal messaggio “Blocco carbu-
rante intervenuto vedere manuale” visua-
lizzato dal display.
Ispezionare accuratamente il veicolo per
accertarsi che non vi siano perdite di car-
burante, ad esempio nel vano motore, sot-
to il veicolo od in prossimità della zona
serbatoio.
Dopo l’urto, ruotare la chiave di avvia-
mento in STOPper non scaricare la bat-
teria.Per ripristinare il corretto funzionamento
del veicolo, deve essere effettuata la se-
guente procedura:
❒rotazione della chiave di avviamento in
posizione MAR;
❒attivazione indicatore di direzione de-
stro;
❒disattivazione indicatore di direzione
destro;
❒attivazione indicatore di direzione si-
nistro;
❒disattivazione indicatore di direzione si-
nistro;
❒attivazione indicatore di direzione de-
stro;
❒disattivazione indicatore di direzione
destro;
❒attivazione indicatore di direzione si-
nistro;
❒disattivazione indicatore di direzione si-
nistro;
❒rotazione chiave di avviamento in po-
sizione STOP.
57
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Dopo l’urto, se si avverte
odore di carburante o si no-
tano delle perdite dall’impianto di ali-
mentazione, non reinserire il sistema,
per evitare rischi di incendio.
ATTENZIONE

58
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI

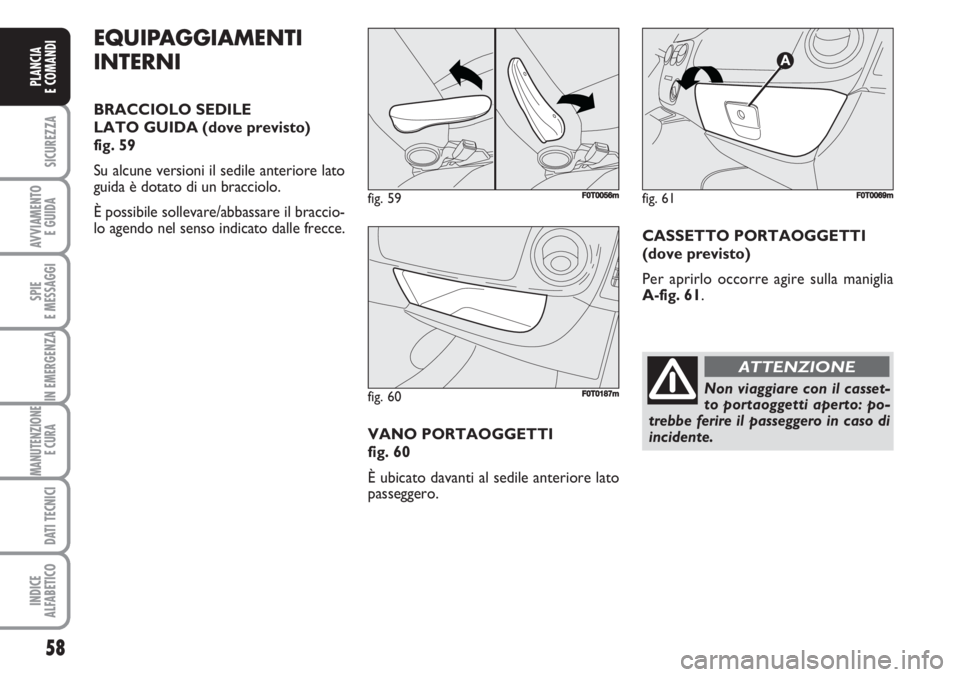

EQUIPAGGIAMENTI
INTERNI
BRACCIOLO SEDILE
LATO GUIDA (dove previsto)
fig. 59
Su alcune versioni il sedile anteriore lato
guida è dotato di un bracciolo.
È possibile sollevare/abbassare il braccio-
lo agendo nel senso indicato dalle frecce.
VANO PORTAOGGETTI
fig. 60
È ubicato davanti al sedile anteriore lato
passeggero.CASSETTO PORTAOGGETTI
(dove previsto)
Per aprirlo occorre agire sulla maniglia
A-fig. 61.
fig. 59F0T0056m
fig. 60F0T0187m
fig. 61F0T0069m
Non viaggiare con il casset-
to portaoggetti aperto: po-
trebbe ferire il passeggero in caso di
incidente.
ATTENZIONE

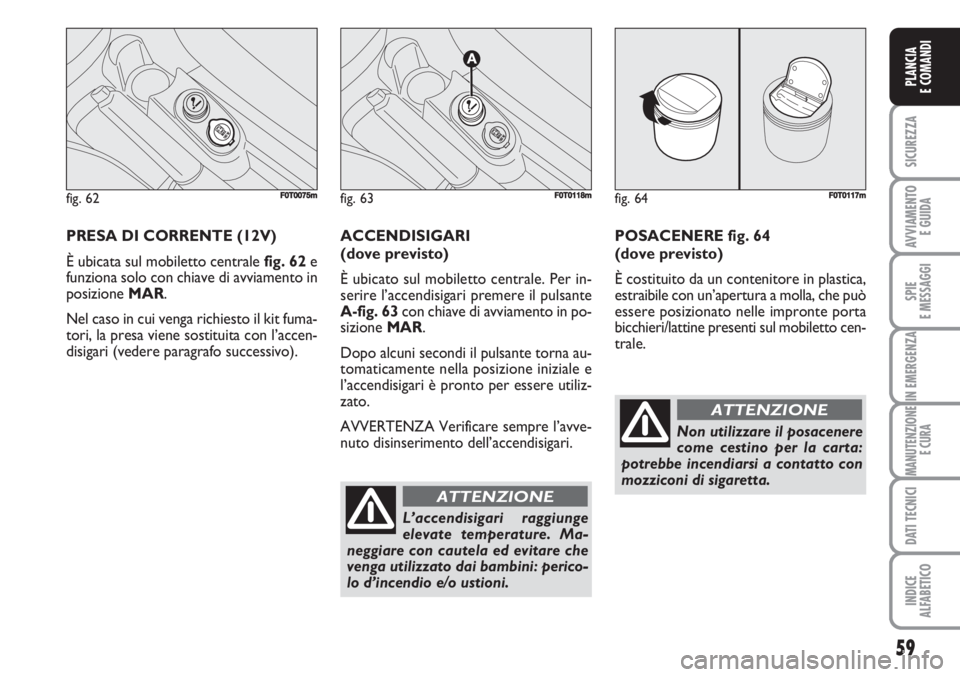

PRESA DI CORRENTE (12V)
È ubicata sul mobiletto centrale fig. 62e
funziona solo con chiave di avviamento in
posizione MAR.
Nel caso in cui venga richiesto il kit fuma-
tori, la presa viene sostituita con l’accen-
disigari (vedere paragrafo successivo).ACCENDISIGARI
(dove previsto)
È ubicato sul mobiletto centrale. Per in-
serire l’accendisigari premere il pulsante
A-fig. 63con chiave di avviamento in po-
sizione MAR.
Dopo alcuni secondi il pulsante torna au-
tomaticamente nella posizione iniziale e
l’accendisigari è pronto per essere utiliz-
zato.
AVVERTENZA Verificare sempre l’avve-
nuto disinserimento dell’accendisigari.
fig. 62F0T0075m
59
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
fig. 63
A
FF0T0118m
L’accendisigari raggiunge
elevate temperature. Ma-
neggiare con cautela ed evitare che
venga utilizzato dai bambini: perico-
lo d’incendio e/o ustioni.
ATTENZIONE
fig. 64F0T0117m
POSACENERE fig. 64
(dove previsto)
È costituito da un contenitore in plastica,
estraibile con un’apertura a molla, che può
essere posizionato nelle impronte porta
bicchieri/lattine presenti sul mobiletto cen-
trale.
Non utilizzare il posacenere
come cestino per la carta:
potrebbe incendiarsi a contatto con
mozziconi di sigaretta.
ATTENZIONE
