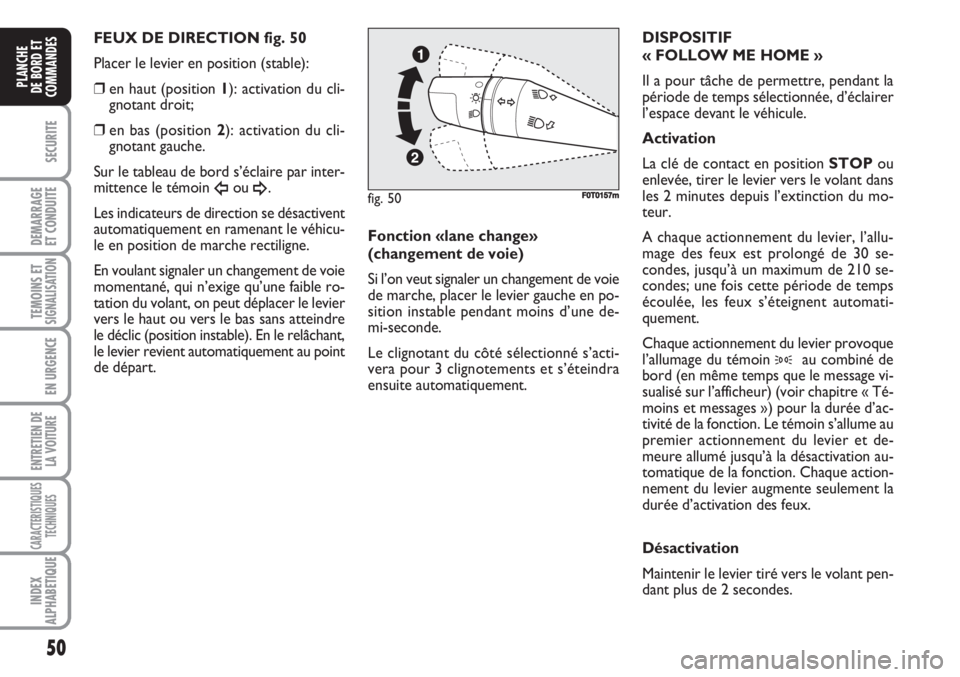

FEUX DE DIRECTION fig. 50
Placer le levier en position (stable):
❒en haut (position 1): activation du cli-
gnotant droit;
❒en bas (position 2): activation du cli-
gnotant gauche.
Sur le tableau de bord s’éclaire par inter-
mittence le témoin
Îou ¥.
Les indicateurs de direction se désactivent
automatiquement en ramenant le véhicu-
le en position de marche rectiligne.
En voulant signaler un changement de voie
momentané, qui n’exige qu’une faible ro-
tation du volant, on peut déplacer le levier
vers le haut ou vers le bas sans atteindre
le déclic (position instable). En le relâchant,
le levier revient automatiquement au point
de départ.Fonction «lane change»
(changement de voie)
Si l’on veut signaler un changement de voie
de marche, placer le levier gauche en po-
sition instable pendant moins d’une de-
mi-seconde.
Le clignotant du côté sélectionné s’acti-
vera pour 3 clignotements et s’éteindra
ensuite automatiquement.DISPOSITIF
« FOLLOW ME HOME »
Il a pour tâche de permettre, pendant la
période de temps sélectionnée, d’éclairer
l’espace devant le véhicule.
Activation
La clé de contact en position STOPou
enlevée, tirer le levier vers le volant dans
les 2 minutes depuis l’extinction du mo-
teur.
A chaque actionnement du levier, l’allu-
mage des feux est prolongé de 30 se-
condes, jusqu’à un maximum de 210 se-
condes; une fois cette période de temps
écoulée, les feux s’éteignent automati-
quement.
Chaque actionnement du levier provoque
l’allumage du témoin
3au combiné de
bord (en même temps que le message vi-
sualisé sur l’afficheur) (voir chapitre « Té-
moins et messages ») pour la durée d’ac-
tivité de la fonction. Le témoin s’allume au
premier actionnement du levier et de-
meure allumé jusqu’à la désactivation au-
tomatique de la fonction. Chaque action-
nement du levier augmente seulement la
durée d’activation des feux.
Désactivation
Maintenir le levier tiré vers le volant pen-
dant plus de 2 secondes.
fig. 50F0T0157m

51
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

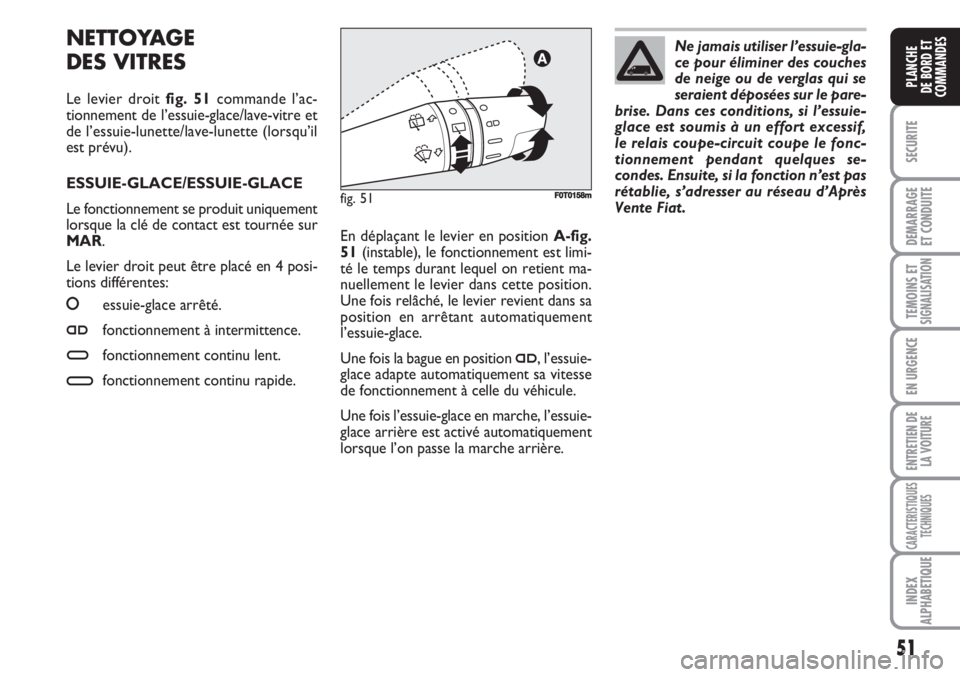

NETTOYAGE
DES VITRES
Le levier droit fig. 51commande l’ac-
tionnement de l’essuie-glace/lave-vitre et
de l’essuie-lunette/lave-lunette (lorsqu’il
est prévu).
ESSUIE-GLACE/ESSUIE-GLACE
Le fonctionnement se produit uniquement
lorsque la clé de contact est tournée sur
MAR.
Le levier droit peut être placé en 4 posi-
tions différentes:
O
O
essuie-glace arrêté.
≤fonctionnement à intermittence.
≥fonctionnement continu lent.
¥fonctionnement continu rapide.
fig. 51F0T0158m
En déplaçant le levier en position A-fig.
51(instable), le fonctionnement est limi-
té le temps durant lequel on retient ma-
nuellement le levier dans cette position.
Une fois relâché, le levier revient dans sa
position en arrêtant automatiquement
l’essuie-glace.
Une fois la bague en position
≤, l’essuie-
glace adapte automatiquement sa vitesse
de fonctionnement à celle du véhicule.
Une fois l’essuie-glace en marche, l’essuie-
glace arrière est activé automatiquement
lorsque l’on passe la marche arrière.Ne jamais utiliser l’essuie-gla-
ce pour éliminer des couches
de neige ou de verglas qui se
seraient déposées sur le pare-
brise. Dans ces conditions, si l’essuie-
glace est soumis à un effort excessif,
le relais coupe-circuit coupe le fonc-
tionnement pendant quelques se-
condes. Ensuite, si la fonction n’est pas
rétablie, s’adresser au réseau d’Après
Vente Fiat.

52
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
ESSUIE-GLACE ARRIÈRE/
ESSUIE-GLACE ARRIÈRE
(s’il est prévu)
Le fonctionnement se produit uniquement
lorsque la clé de contact est tournée sur
MAR.
Activation
L’essuie-glace de lunette AR s’actionne en
tournant la bague en position
'de la ma-
nière suivante:
❒en modalité intermittente lorsque l’es-
suie-glace n’est pas en fonction;
❒en modalité synchrone (ayant la moi-
tié de la fréquence de l’essuie-glace)
lorsque l’essuie-glace est en fonction;
❒en modalité continue, la marche arriè-
re engagée et la commande active.
Lorsque l’essuie-glace est en fonction et
que la marche arrière est engagée, on ob-
tient l’activation de l’essuie-lunette en mo-
dalité continue.
En poussant le levier vers la planche (po-
sition instable) on actionne le jet du liqui-
de du lave-lunette. En gardant le levier
poussé pendant plus d’une demie secon-
de, on active l’essuie-lunette. Lorsqu’on
relâche le levier, on active le lavage intel-
ligent, comme pour l’essuie-glace.Désactivation
La fonction se termine lorsqu’on lâche le
levier.
Ne jamais utiliser l’essuie-gla-
ce pour éliminer des couches
de neige ou de verglas qui se
seraient déposées sur la lu-
nette AR. Dans ces conditions, si l’es-
suie-glace est soumis à un effort ex-
cessif, le relais coupe-circuit coupe le
fonctionnement pendant quelques se-
condes. Ensuite, si la fonction n’est pas
rétablie, s’adresser au réseau d’Après
Vente Fiat.

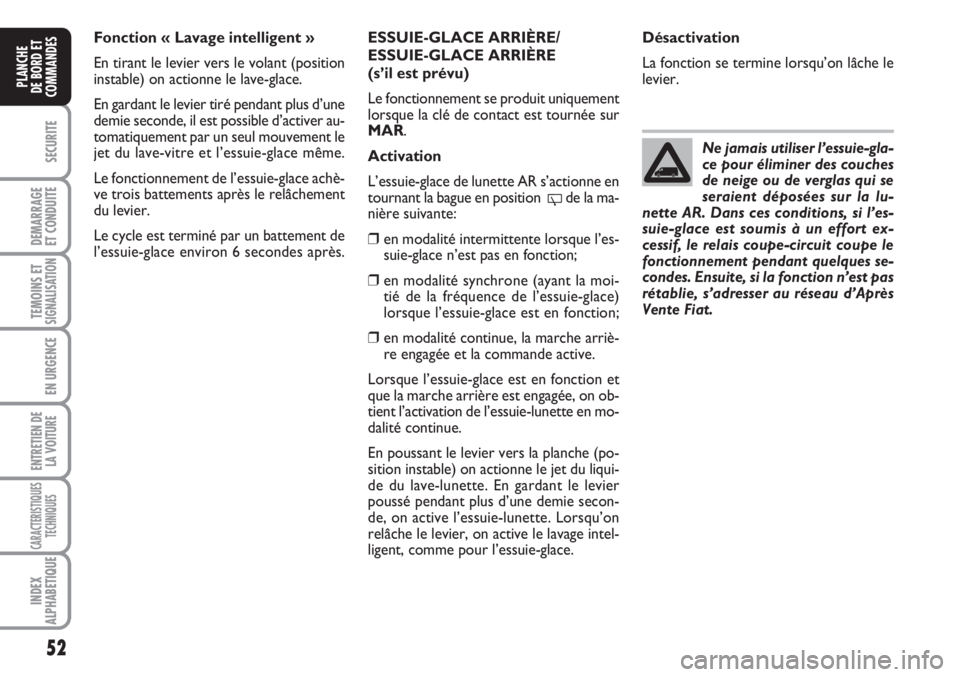

Fonction « Lavage intelligent »
En tirant le levier vers le volant (position
instable) on actionne le lave-glace.
En gardant le levier tiré pendant plus d’une
demie seconde, il est possible d’activer au-
tomatiquement par un seul mouvement le
jet du lave-vitre et l’essuie-glace même.
Le fonctionnement de l’essuie-glace achè-
ve trois battements après le relâchement
du levier.
Le cycle est terminé par un battement de
l’essuie-glace environ 6 secondes après.

53
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

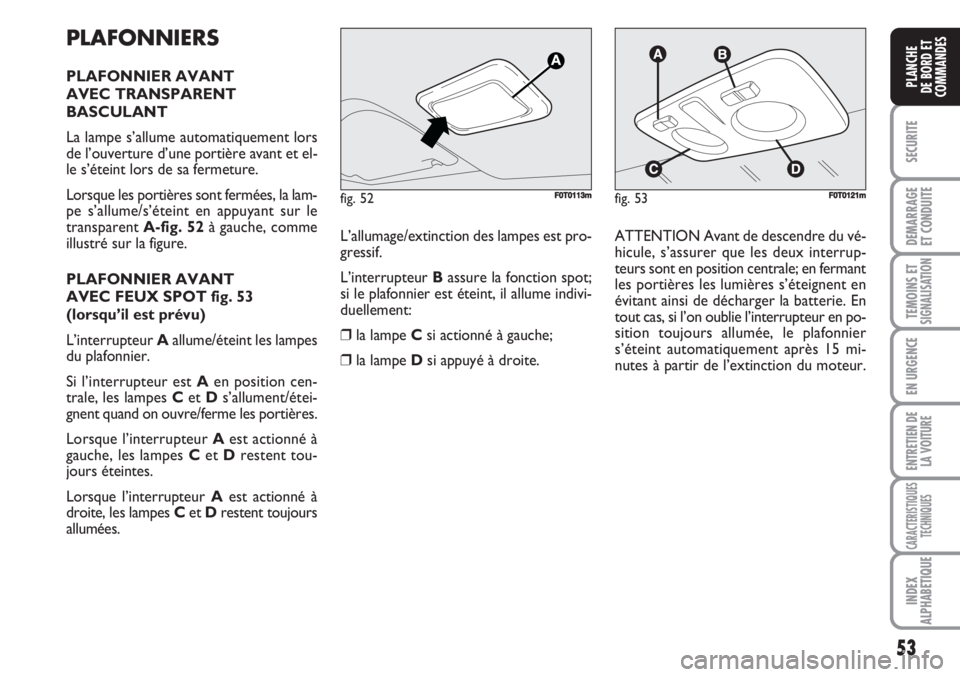

PLAFONNIERS
PLAFONNIER AVANT
AVEC TRANSPARENT
BASCULANT
La lampe s’allume automatiquement lors
de l’ouverture d’une portière avant et el-
le s’éteint lors de sa fermeture.
Lorsque les portières sont fermées, la lam-
pe s’allume/s’éteint en appuyant sur le
transparent A-fig. 52à gauche, comme
illustré sur la figure.
PLAFONNIER AVANT
AVEC FEUX SPOT fig. 53
(lorsqu’il est prévu)
L’interrupteur Aallume/éteint les lampes
du plafonnier.
Si l’interrupteur est Aen position cen-
trale, les lampes Cet Ds’allument/étei-
gnent quand on ouvre/ferme les portières.
Lorsque l’interrupteur Aest actionné à
gauche, les lampes Cet Drestent tou-
jours éteintes.
Lorsque l’interrupteur Aest actionné à
droite, les lampes Cet Drestent toujours
allumées.L’allumage/extinction des lampes est pro-
gressif.
L’interrupteur Bassure la fonction spot;
si le plafonnier est éteint, il allume indivi-
duellement:
❒la lampe Csi actionné à gauche;
❒la lampe Dsi appuyé à droite.ATTENTION Avant de descendre du vé-
hicule, s’assurer que les deux interrup-
teurs sont en position centrale; en fermant
les portières les lumières s’éteignent en
évitant ainsi de décharger la batterie. En
tout cas, si l’on oublie l’interrupteur en po-
sition toujours allumée, le plafonnier
s’éteint automatiquement après 15 mi-
nutes à partir de l’extinction du moteur.
fig. 52F0T0113mfig. 53F0T0121m

54
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
PLAFONNIER AR
AVEC INTERRUPTEUR
(lorsqu’il est prévu)
La lampe s’allume automatiquement lors
de l’ouverture des portières latérales cou-
lissantes (lorsqu’elles sont prévues) et de
celles à battant arrière, puis elle s’éteint
à leur fermeture.
Lorsque les portières sont fermées, la lam-
pe s’allume/s’éteint en appuyant sur l’in-
terrupteur A-fig. 55.L’interrupteur Apeut être placé selon 3
positions différentes:
❒avec l’interrupteur en position centra-
le (position 0), la lumière s’allume à l’ou-
verture d’une portière;
❒avec l’interrupteur enfoncé vers la haut
(position 1), la lumière reste toujours
allumée;
❒avec l’interrupteur enfoncé vers le bas
(position 2 – AUTO OFF), la lumiè-
re reste toujours éteinte.
fig. 55
A
U
T
O
AUTOOFF
F0T0116m
PLAFONNIER AR
AVEC TRANSPARENT
BASCULANT (lorsqu’il est prévu)
La lampe s’allume automatiquement lors
de l’ouverture d’une portière avant et el-
le s’éteint lors de sa fermeture.
Lorsque les portières sont fermées, la lam-
pe s’allume/s’éteint en appuyant sur le
transparent A-fig. 54à gauche, comme
illustré sur la figure.
fig. 54F0T0114m

55
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES

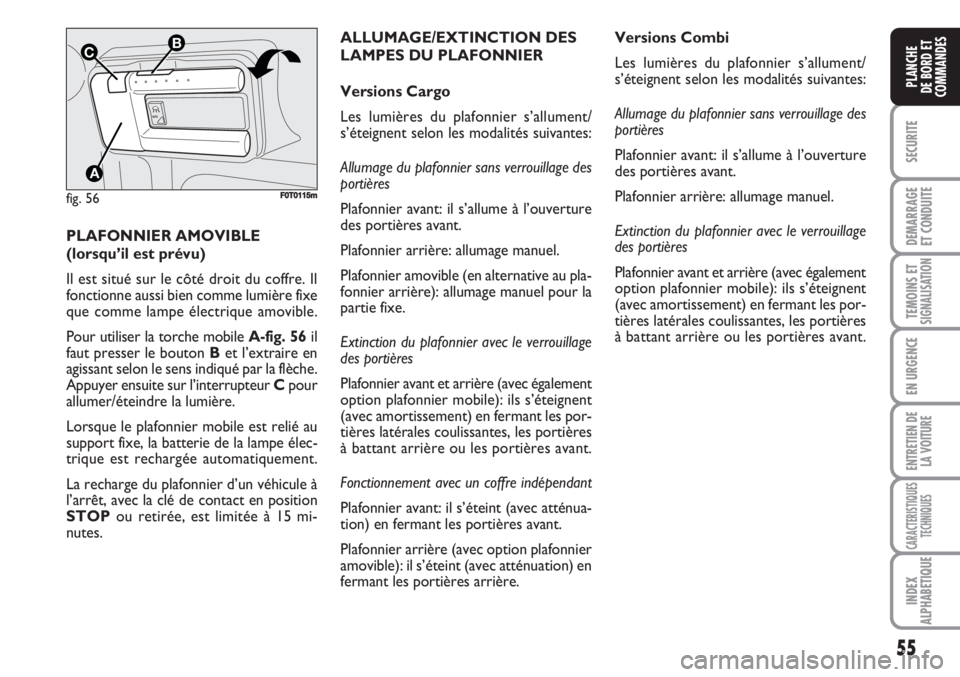

PLAFONNIER AMOVIBLE
(lorsqu’il est prévu)
Il est situé sur le côté droit du coffre. Il
fonctionne aussi bien comme lumière fixe
que comme lampe électrique amovible.
Pour utiliser la torche mobile A-fig. 56il
faut presser le bouton Bet l’extraire en
agissant selon le sens indiqué par la flèche.
Appuyer ensuite sur l’interrupteur Cpour
allumer/éteindre la lumière.
Lorsque le plafonnier mobile est relié au
support fixe, la batterie de la lampe élec-
trique est rechargée automatiquement.
La recharge du plafonnier d’un véhicule à
l’arrêt, avec la clé de contact en position
STOPou retirée, est limitée à 15 mi-
nutes.
fig. 56
A
UTO
B
A
C
F0T0115m
ALLUMAGE/EXTINCTION DES
LAMPES DU PLAFONNIER
Versions Cargo
Les lumières du plafonnier s’allument/
s’éteignent selon les modalités suivantes:
Allumage du plafonnier sans verrouillage des
portières
Plafonnier avant: il s’allume à l’ouverture
des portières avant.
Plafonnier arrière: allumage manuel.
Plafonnier amovible (en alternative au pla-
fonnier arrière): allumage manuel pour la
partie fixe.
Extinction du plafonnier avec le verrouillage
des portières
Plafonnier avant et arrière (avec également
option plafonnier mobile): ils s’éteignent
(avec amortissement) en fermant les por-
tières latérales coulissantes, les portières
à battant arrière ou les portières avant.
Fonctionnement avec un coffre indépendant
Plafonnier avant: il s’éteint (avec atténua-
tion) en fermant les portières avant.
Plafonnier arrière (avec option plafonnier
amovible): il s’éteint (avec atténuation) en
fermant les portières arrière.Versions Combi
Les lumières du plafonnier s’allument/
s’éteignent selon les modalités suivantes:
Allumage du plafonnier sans verrouillage des
portières
Plafonnier avant: il s’allume à l’ouverture
des portières avant.
Plafonnier arrière: allumage manuel.
Extinction du plafonnier avec le verrouillage
des portières
Plafonnier avant et arrière (avec également
option plafonnier mobile): ils s’éteignent
(avec amortissement) en fermant les por-
tières latérales coulissantes, les portières
à battant arrière ou les portières avant.

56
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
COMMANDES
FEUX DE DÉTRESSE
On les allume en appuyant sur l’interrup-
teur A-fig. 57, quelle que soit la position
de la clé de contact.
Lorsque le dispositif est enclenché, l’inter-
rupteur s’allume à intermittence et simul-
tanément sur le tableau de bord s’allument
les témoins
Îet ¥.
Pour éteindre, appuyer de nouveau sur
l’interrupteur A.
ATTENTION L’utilisation des signaux de
détresse est réglementée par le code de
la route du pays où l’on circule. Se confor-
mer aux normes.FEUX ANTIBROUILLARD
(lorsqu’ils sont prévus) fig. 58
Ils s’allument, lorsque les feux de position
sont allumés, en appuyant sur le bouton
5.
Sur le tableau de bord s’allume le témoin
5.
Ils s’éteignent en appuyant de nouveau sur
le bouton.FEUX ANTIBROUILLARD
ARRIERE fig. 58
Ils s’allument lorsque les feux de croise-
ment ou les feux de brouillard sont allu-
més, en appuyant sur le bouton 4.
Sur le tableau de bord s’allume le témoin
4.
Ils s’éteignent en appuyant de nouveau sur
le bouton ou en éteignant les feux de croi-
sement et/ou antibrouillard (si prévus).
fig. 57
A
F0T0049mfig. 58F0T0036m

57
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
BLOC-SYSTÈME
DE CARBURANT
Il intervient en cas de choc, ce qui com-
porte:
❒la coupure de l’alimentation en carbu-
rant et donc l’extinction du moteur;
❒le déverrouillage automatique des
portes;
❒l’activation de l’éclairage d’habitacle.
L’intervention du système est accompa-
gné par le message affiché à l’écran « In-
tervention du bloc-système de carburant.
Voir manuel ».
Inspecter soigneusement le véhicule pour
vérifier l’absence de fuites de carburant,
dans le compartiment moteur, par
exemple, ou sous le véhicule, ou encore à
proximité du réservoir.
Après le choc, tourner la clé de contact
sur STOPpour ne pas décharger la bat-
terie.Pour remettre en état le véhicule, procé-
der comme suit:
❒tourner la clé de contact sur MAR;
❒activation du clignotant droit;
❒désactivation du clignotant droit;
❒activation du clignotant gauche;
❒désactivation du clignotant gauche;
❒activation du clignotant droit;
❒désactivation du clignotant droit;
❒activation du clignotant gauche;
❒désactivation du clignotant gauche;
❒tourner la clé de contact sur STOP.
Après le choc, si l’on perçoit
une odeur de carburant ou si
l’on remarque des fuites du système
d’alimentation, ne pas réenclencher
le système, afin d’éviter des risques
d’incendie.
ATTENTION

58
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
ÉQUIPEMENTS
INTÉRIEURS
ACCOUDOIR SIÈGE ARRIÈRE
(lorsqu’il est prévu) fig. 59
Sur certaines versions, le siège avant cô-
té conducteur est équipé d’un accoudoir.
Il est possible de soulever/abaisser l’ac-
coudoir en agissant dans le sens indiqué
par les flèches.
COMPARTIMENT
PORTE-OBJETS fig. 60
Il est situé devant le siège avant côté pas-
sager.BOÎTE À GANTS
(si elle est prévue)
Pour l’ouvrir, il faut agir sur la poignée
A-fig. 61.
fig. 59F0T0056m
fig. 60F0T0187m
fig. 61F0T0069m
Ne jamais rouler avec la boî-
te à gants ouverte: sous pei-
ne de blessures au passager en cas
d’accident.
ATTENTION

59
SECURITE
DEMARRAGE
ET CONDUITE
TEMOINS ETSIGNALISATION
EN URGENCE
ENTRETIEN DE
LA VOITURE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE
DE BORD ET
COMMANDES
PRISE DE COURANT (12V)
Elle est située sur le bac central fig. 62
et fonctionne uniquement avec la clé de
contact en position MAR.
Dans le cas où le kit fumeurs est deman-
dé, la prise est remplacée par l’allume-ci-
gares (voir paragraphe suivant).ALLUME-CIGARES
(si il est prévu)
Il est situé sur le bac central. Pour en-
clencher l’allume-cigares, appuyer sur le
bouton A-fig. 63la clé de contact sur
MAR.
Après environ 15 secondes, le bouton re-
vient automatiquement sur la position ini-
tiale et l’allume-cigares est prêt à l’emploi.
ATTENTION Vérifier toujours le dé-
branchement de l’allume-cigares.
fig. 62F0T0075mfig. 63
A
F0T0118m
L’allume-cigares atteint des
températures élevées. Le
manipuler avec prudence et ne pas le
laisser à la portée des enfants: sous
peine d’incendie ou de brûlures.
ATTENTION
fig. 64F0T0117m
CENDRIER fig. 64 (si il est prévu)
Il est constitué d’un boîtier en plastique,
extractible avec encliquetage d’ouverture,
qui peut être placé dans les niches porte
gobelets/porte canettes présentes sur le
bac central.
Ne pas utiliser le cendrier
comme corbeille à papier: le
papier pourrait prendre feu en
contact des mégots de cigarette.
ATTENTION
