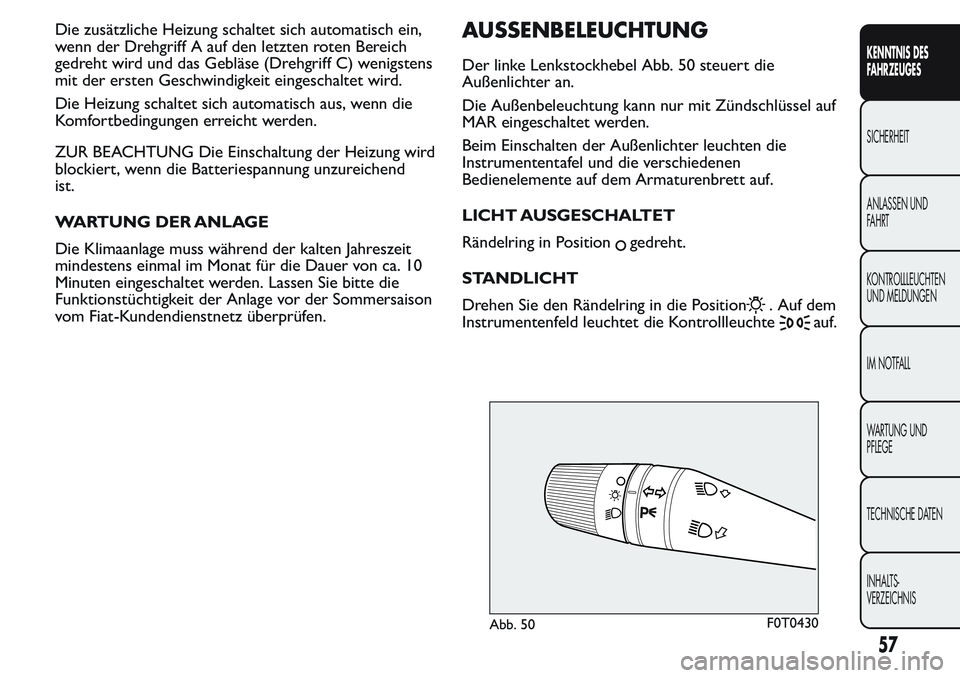

Die zusätzliche Heizung schaltet sich automatisch ein,
wenn der Drehgriff A auf den letzten roten Bereich
gedreht wird und das Gebläse (Drehgriff C) wenigstens
mit der ersten Geschwindigkeit eingeschaltet wird.
Die Heizung schaltet sich automatisch aus, wenn die
Komfortbedingungen erreicht werden.
ZUR BEACHTUNG Die Einschaltung der Heizung wird
blockiert, wenn die Batteriespannung unzureichend
ist.
WARTUNG DER ANLAGE
Die Klimaanlage muss während der kalten Jahreszeit
mindestens einmal im Monat für die Dauer von ca. 10
Minuten eingeschaltet werden. Lassen Sie bitte die
Funktionstüchtigkeit der Anlage vor der Sommersaison
vom Fiat-Kundendienstnetz überprüfen.AUSSENBELEUCHTUNG
Der linke Lenkstockhebel Abb. 50 steuert die
Außenlichter an.
Die Außenbeleuchtung kann nur mit Zündschlüssel auf
MAR eingeschaltet werden.
Beim Einschalten der Außenlichter leuchten die
Instrumententafel und die verschiedenen
Bedienelemente auf dem Armaturenbrett auf.
LICHT AUSGESCHALTET
Rändelring in Position
gedreht.
STANDLICHT
Drehen Sie den Rändelring in die Position
. Auf dem
Instrumentenfeld leuchtet die Kontrollleuchte
auf.
Abb. 50F0T0430
57
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

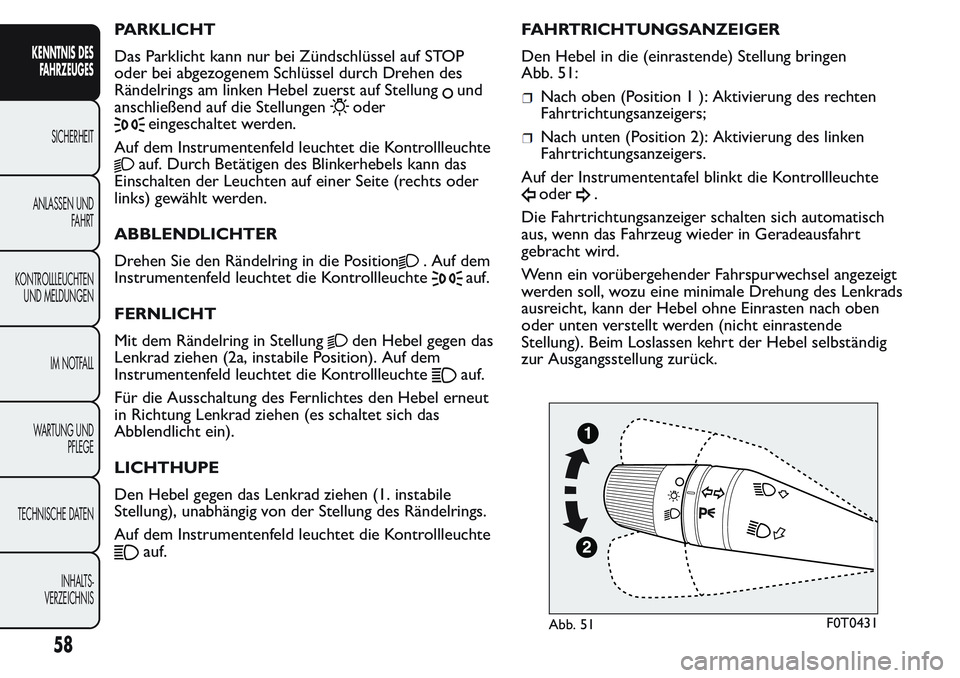

PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf STOP
oder bei abgezogenem Schlüssel durch Drehen des
Rändelrings am linken Hebel zuerst auf Stellung
und
anschließend auf die Stellungen
oder
eingeschaltet werden.
Auf dem Instrumentenfeld leuchtet die Kontrollleuchte
auf. Durch Betätigen des Blinkerhebels kann das
Einschalten der Leuchten auf einer Seite (rechts oder
links) gewählt werden.
ABBLENDLICHTER
Drehen Sie den Rändelring in die Position
. Auf dem
Instrumentenfeld leuchtet die Kontrollleuchte
auf.
FERNLICHT
Mit dem Rändelring in Stellung
den Hebel gegen das
Lenkrad ziehen (2a, instabile Position). Auf dem
Instrumentenfeld leuchtet die Kontrollleuchte
auf.
Für die Ausschaltung des Fernlichtes den Hebel erneut
in Richtung Lenkrad ziehen (es schaltet sich das
Abblendlicht ein).
LICHTHUPE
Den Hebel gegen das Lenkrad ziehen (1. instabile
Stellung), unabhängig von der Stellung des Rändelrings.
Auf dem Instrumentenfeld leuchtet die Kontrollleuchte
auf.FAHRTRICHTUNGSANZEIGER
Den Hebel in die (einrastende) Stellung bringen
Abb. 51:
Nach oben (Position 1 ): Aktivierung des rechten
Fahrtrichtungsanzeigers;
Nach unten (Position 2): Aktivierung des linken
Fahrtrichtungsanzeigers.
Auf der Instrumententafel blinkt die Kontrollleuchte
oder.
Die Fahrtrichtungsanzeiger schalten sich automatisch
aus, wenn das Fahrzeug wieder in Geradeausfahrt
gebracht wird.
Wenn ein vorübergehender Fahrspurwechsel angezeigt
werden soll, wozu eine minimale Drehung des Lenkrads
ausreicht, kann der Hebel ohne Einrasten nach oben
oder unten verstellt werden (nicht einrastende
Stellung). Beim Loslassen kehrt der Hebel selbständig
zur Ausgangsstellung zurück.
Abb. 51F0T0431
58
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

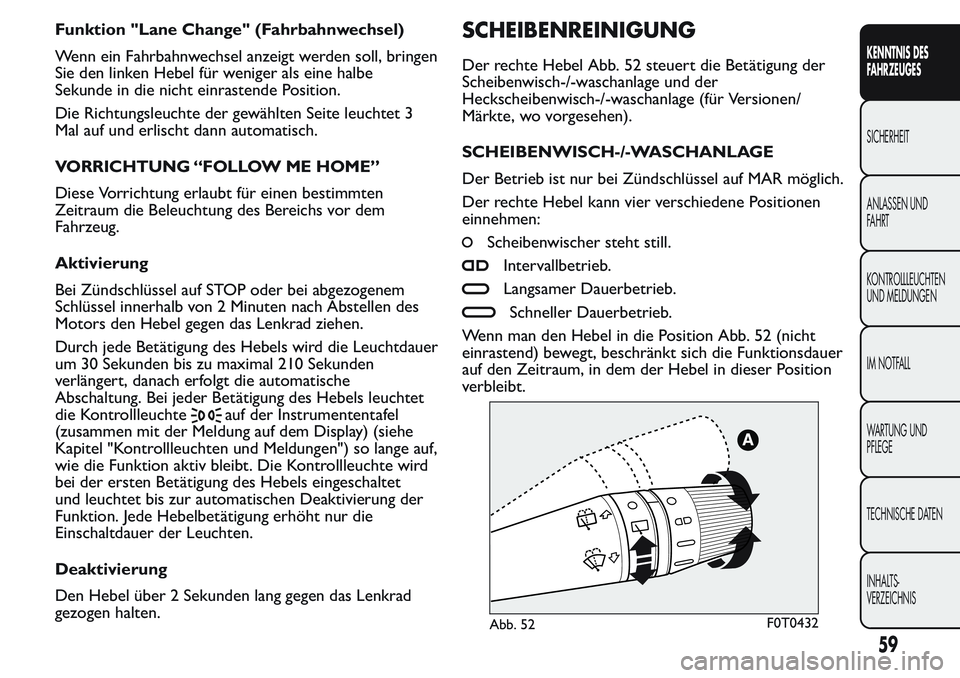

Funktion "Lane Change" (Fahrbahnwechsel)
Wenn ein Fahrbahnwechsel anzeigt werden soll, bringen
Sie den linken Hebel für weniger als eine halbe
Sekunde in die nicht einrastende Position.
Die Richtungsleuchte der gewählten Seite leuchtet 3
Mal auf und erlischt dann automatisch.
VORRICHTUNG “FOLLOW ME HOME”
Diese Vorrichtung erlaubt für einen bestimmten
Zeitraum die Beleuchtung des Bereichs vor dem
Fahrzeug.
Aktivierung
Bei Zündschlüssel auf STOP oder bei abgezogenem
Schlüssel innerhalb von 2 Minuten nach Abstellen des
Motors den Hebel gegen das Lenkrad ziehen.
Durch jede Betätigung des Hebels wird die Leuchtdauer
um 30 Sekunden bis zu maximal 210 Sekunden
verlängert, danach erfolgt die automatische
Abschaltung. Bei jeder Betätigung des Hebels leuchtet
die Kontrollleuchte
auf der Instrumententafel
(zusammen mit der Meldung auf dem Display) (siehe
Kapitel "Kontrollleuchten und Meldungen") so lange auf,
wie die Funktion aktiv bleibt. Die Kontrollleuchte wird
bei der ersten Betätigung des Hebels eingeschaltet
und leuchtet bis zur automatischen Deaktivierung der
Funktion. Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel über 2 Sekunden lang gegen das Lenkrad
gezogen halten.
SCHEIBENREINIGUNG
Der rechte Hebel Abb. 52 steuert die Betätigung der
Scheibenwisch-/-waschanlage und der
Heckscheibenwisch-/-waschanlage (für Versionen/
Märkte, wo vorgesehen).
SCHEIBENWISCH-/-WASCHANLAGE
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich.
Der rechte Hebel kann vier verschiedene Positionen
einnehmen:
Scheibenwischer steht still.
Intervallbetrieb.
Langsamer Dauerbetrieb.
Schneller Dauerbetrieb.
Wenn man den Hebel in die Position Abb. 52 (nicht
einrastend) bewegt, beschränkt sich die Funktionsdauer
auf den Zeitraum, in dem der Hebel in dieser Position
verbleibt.
Abb. 52F0T0432
59
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

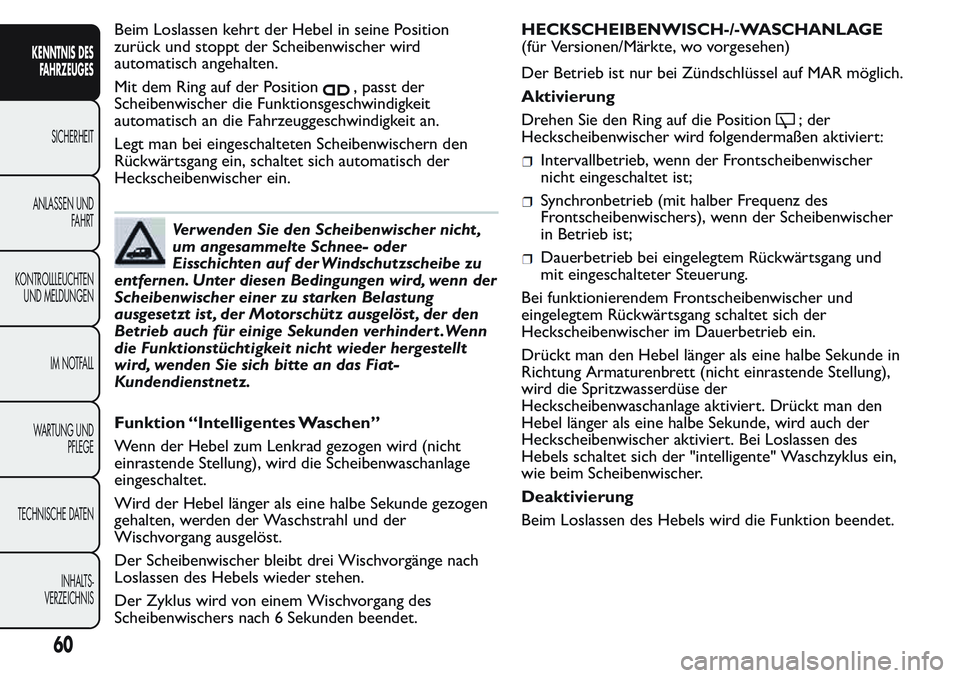

Beim Loslassen kehrt der Hebel in seine Position
zurück und stoppt der Scheibenwischer wird
automatisch angehalten.
Mit dem Ring auf der Position
, passt der
Scheibenwischer die Funktionsgeschwindigkeit
automatisch an die Fahrzeuggeschwindigkeit an.
Legt man bei eingeschalteten Scheibenwischern den
Rückwärtsgang ein, schaltet sich automatisch der
Heckscheibenwischer ein.
Verwenden Sie den Scheibenwischer nicht ,
um angesammelte Schnee- oder
Eisschichten auf der Windschutzscheibe zu
entfernen. Unter diesen Bedingungen wird, wenn der
Scheibenwischer einer zu starken Belastung
ausgesetzt ist , der Motorschütz ausgelöst , der den
Betrieb auch für einige Sekunden verhindert .Wenn
die Funktionstüchtigkeit nicht wieder hergestellt
wird, wenden Sie sich bitte an das Fiat-
Kundendienstnetz.
Funktion “Intelligentes Waschen”
Wenn der Hebel zum Lenkrad gezogen wird (nicht
einrastende Stellung), wird die Scheibenwaschanlage
eingeschaltet.
Wird der Hebel länger als eine halbe Sekunde gezogen
gehalten, werden der Waschstrahl und der
Wischvorgang ausgelöst.
Der Scheibenwischer bleibt drei Wischvorgänge nach
Loslassen des Hebels wieder stehen.
Der Zyklus wird von einem Wischvorgang des
Scheibenwischers nach 6 Sekunden beendet.HECKSCHEIBENWISCH-/-WASCHANLAGE
(für Versionen/Märkte, wo vorgesehen)
Der Betrieb ist nur bei Zündschlüssel auf MAR möglich.
Aktivierung
Drehen Sie den Ring auf die Position
; der
Heckscheibenwischer wird folgendermaßen aktiviert:
Intervallbetrieb, wenn der Frontscheibenwischer
nicht eingeschaltet ist;
Synchronbetrieb (mit halber Frequenz des
Frontscheibenwischers), wenn der Scheibenwischer
in Betrieb ist;
Dauerbetrieb bei eingelegtem Rückwärtsgang und
mit eingeschalteter Steuerung.
Bei funktionierendem Frontscheibenwischer und
eingelegtem Rückwärtsgang schaltet sich der
Heckscheibenwischer im Dauerbetrieb ein.
Drückt man den Hebel länger als eine halbe Sekunde in
Richtung Armaturenbrett (nicht einrastende Stellung),
wird die Spritzwasserdüse der
Heckscheibenwaschanlage aktiviert. Drückt man den
Hebel länger als eine halbe Sekunde, wird auch der
Heckscheibenwischer aktiviert. Bei Loslassen des
Hebels schaltet sich der "intelligente" Waschzyklus ein,
wie beim Scheibenwischer.
Deaktivierung
Beim Loslassen des Hebels wird die Funktion beendet.
60
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

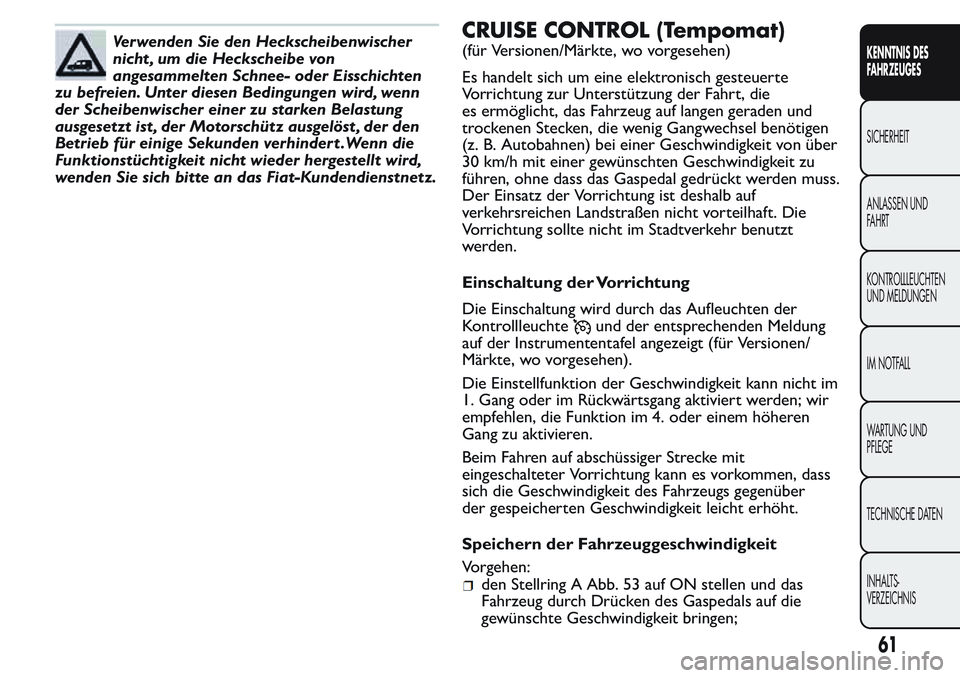

Verwenden Sie den Heckscheibenwischer
nicht , um die Heckscheibe von
angesammelten Schnee- oder Eisschichten
zu befreien. Unter diesen Bedingungen wird, wenn
der Scheibenwischer einer zu starken Belastung
ausgesetzt ist , der Motorschütz ausgelöst , der den
Betrieb für einige Sekunden verhindert .Wenn die
Funktionstüchtigkeit nicht wieder hergestellt wird,
wenden Sie sich bitte an das Fiat-Kundendienstnetz.CRUISE CONTROL (Tempomat)
(für Versionen/Märkte, wo vorgesehen)
Es handelt sich um eine elektronisch gesteuerte
Vorrichtung zur Unterstützung der Fahrt, die
es ermöglicht, das Fahrzeug auf langen geraden und
trockenen Stecken, die wenig Gangwechsel benötigen
(z. B. Autobahnen) bei einer Geschwindigkeit von über
30 km/h mit einer gewünschten Geschwindigkeit zu
führen, ohne dass das Gaspedal gedrückt werden muss.
Der Einsatz der Vorrichtung ist deshalb auf
verkehrsreichen Landstraßen nicht vorteilhaft. Die
Vorrichtung sollte nicht im Stadtverkehr benutzt
werden.
Einschaltung der Vorrichtung
Die Einschaltung wird durch das Aufleuchten der
Kontrollleuchte
und der entsprechenden Meldung
auf der Instrumententafel angezeigt (für Versionen/
Märkte, wo vorgesehen).
Die Einstellfunktion der Geschwindigkeit kann nicht im
1. Gang oder im Rückwärtsgang aktiviert werden; wir
empfehlen, die Funktion im 4. oder einem höheren
Gang zu aktivieren.
Beim Fahren auf abschüssiger Strecke mit
eingeschalteter Vorrichtung kann es vorkommen, dass
sich die Geschwindigkeit des Fahrzeugs gegenüber
der gespeicherten Geschwindigkeit leicht erhöht.
Speichern der Fahrzeuggeschwindigkeit
Vorgehen:
61
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

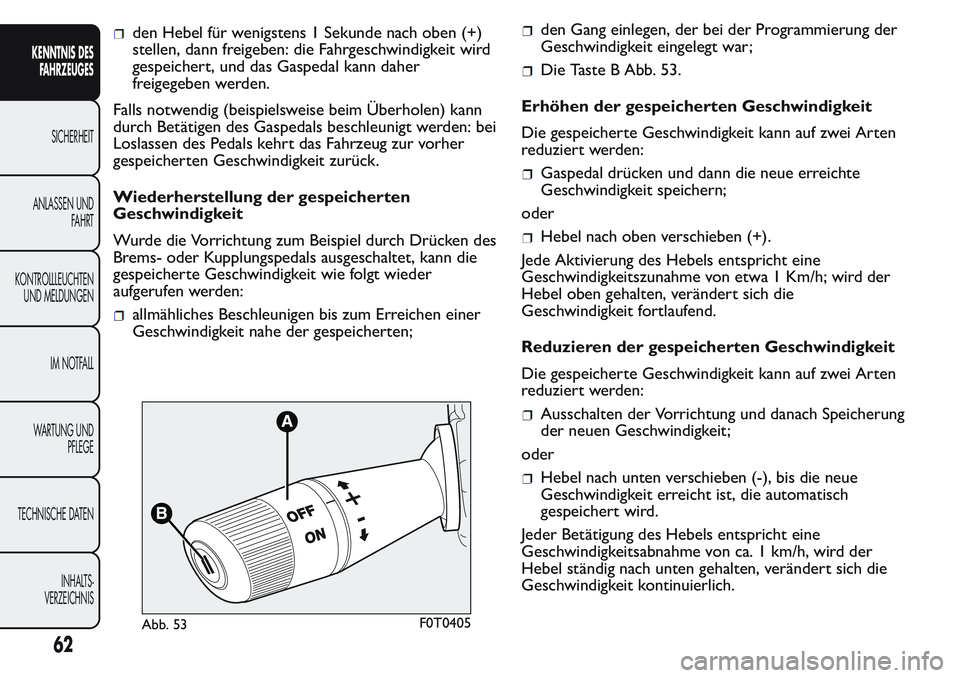

den Stellring A Abb. 53 auf ON stellen und das
Fahrzeug durch Drücken des Gaspedals auf die
gewünschte Geschwindigkeit bringen;

den Hebel für wenigstens 1 Sekunde nach oben (+)
stellen, dann freigeben: die Fahrgeschwindigkeit wird
gespeichert, und das Gaspedal kann daher
freigegeben werden.
Falls notwendig (beispielsweise beim Überholen) kann
durch Betätigen des Gaspedals beschleunigt werden: bei
Loslassen des Pedals kehrt das Fahrzeug zur vorher
gespeicherten Geschwindigkeit zurück.
Wiederherstellung der gespeicherten
Geschwindigkeit
Wurde die Vorrichtung zum Beispiel durch Drücken des
Brems- oder Kupplungspedals ausgeschaltet, kann die
gespeicherte Geschwindigkeit wie folgt wieder
aufgerufen werden:
allmähliches Beschleunigen bis zum Erreichen einer
Geschwindigkeit nahe der gespeicherten;
den Gang einlegen, der bei der Programmierung der
Geschwindigkeit eingelegt war;
Die Taste B Abb. 53.
Erhöhen der gespeicherten Geschwindigkeit
Die gespeicherte Geschwindigkeit kann auf zwei Arten
reduziert werden:
Gaspedal drücken und dann die neue erreichte
Geschwindigkeit speichern;
oder
Hebel nach oben verschieben (+).
Jede Aktivierung des Hebels entspricht eine
Geschwindigkeitszunahme von etwa 1 Km/h; wird der
Hebel oben gehalten, verändert sich die
Geschwindigkeit fortlaufend.
Reduzieren der gespeicherten Geschwindigkeit
Die gespeicherte Geschwindigkeit kann auf zwei Arten
reduziert werden:
Ausschalten der Vorrichtung und danach Speicherung
der neuen Geschwindigkeit;
oder
Hebel nach unten verschieben (-), bis die neue
Geschwindigkeit erreicht ist, die automatisch
gespeichert wird.
Jeder Betätigung des Hebels entspricht eine
Geschwindigkeitsabnahme von ca. 1 km/h, wird der
Hebel ständig nach unten gehalten, verändert sich die
Geschwindigkeit kontinuierlich.
Abb. 53F0T0405
62
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

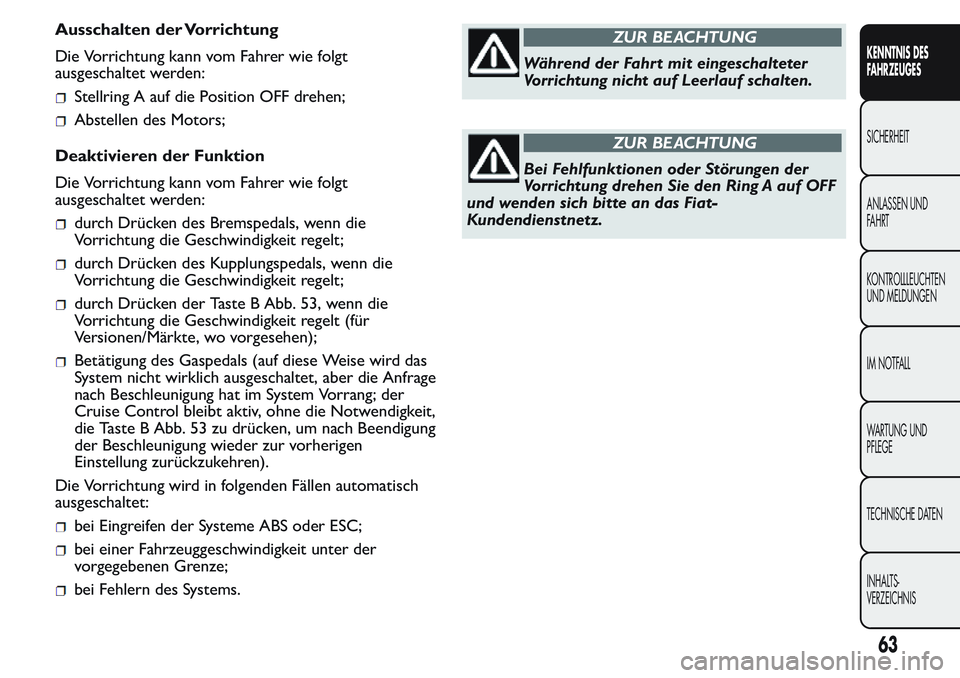

Ausschalten der Vorrichtung
Die Vorrichtung kann vom Fahrer wie folgt
ausgeschaltet werden:
Stellring A auf die Position OFF drehen;
Abstellen des Motors;
Deaktivieren der Funktion
Die Vorrichtung kann vom Fahrer wie folgt
ausgeschaltet werden:
durch Drücken des Bremspedals, wenn die
Vorrichtung die Geschwindigkeit regelt;
durch Drücken des Kupplungspedals, wenn die
Vorrichtung die Geschwindigkeit regelt;
durch Drücken der Taste B Abb. 53, wenn die
Vorrichtung die Geschwindigkeit regelt (für
Versionen/Märkte, wo vorgesehen);
Betätigung des Gaspedals (auf diese Weise wird das
System nicht wirklich ausgeschaltet, aber die Anfrage
nach Beschleunigung hat im System Vorrang; der
Cruise Control bleibt aktiv, ohne die Notwendigkeit,
die Taste B Abb. 53 zu drücken, um nach Beendigung
der Beschleunigung wieder zur vorherigen
Einstellung zurückzukehren).
Die Vorrichtung wird in folgenden Fällen automatisch
ausgeschaltet:
bei Eingreifen der Systeme ABS oder ESC;
bei einer Fahrzeuggeschwindigkeit unter der
vorgegebenen Grenze;
bei Fehlern des Systems.
ZUR BEACHTUNG
Während der Fahr t mit eingeschalteter
Vorrichtung nicht auf Leerlauf schalten.
ZUR BEACHTUNG
Bei Fehlfunktionen oder Störungen der
Vorrichtung drehen Sie den Ring A auf OFF
und wenden sich bitte an das Fiat-
Kundendienstnetz.
63
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

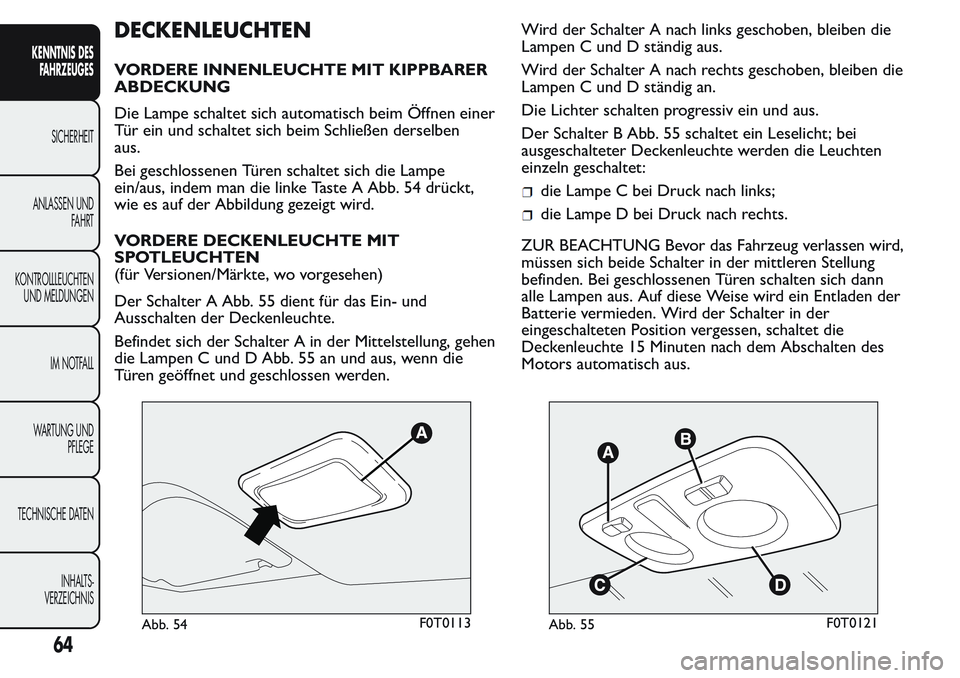

DECKENLEUCHTEN
VORDERE INNENLEUCHTE MIT KIPPBARER
ABDECKUNG
Die Lampe schaltet sich automatisch beim Öffnen einer
Tür ein und schaltet sich beim Schließen derselben
aus.
Bei geschlossenen Türen schaltet sich die Lampe
ein/aus, indem man die linke Taste A Abb. 54 drückt,
wie es auf der Abbildung gezeigt wird.
VORDERE DECKENLEUCHTE MIT
SPOTLEUCHTEN
(für Versionen/Märkte, wo vorgesehen)
Der Schalter A Abb. 55 dient für das Ein- und
Ausschalten der Deckenleuchte.
Befindet sich der Schalter A in der Mittelstellung, gehen
die Lampen C und D Abb. 55 an und aus, wenn die
Türen geöffnet und geschlossen werden.Wird der Schalter A nach links geschoben, bleiben die
Lampen C und D ständig aus.
Wird der Schalter A nach rechts geschoben, bleiben die
Lampen C und D ständig an.
Die Lichter schalten progressiv ein und aus.
Der Schalter B Abb. 55 schaltet ein Leselicht; bei
ausgeschalteter Deckenleuchte werden die Leuchten
einzeln geschaltet:
die Lampe C bei Druck nach links;
die Lampe D bei Druck nach rechts.
ZUR BEACHTUNG Bevor das Fahrzeug verlassen wird,
müssen sich beide Schalter in der mittleren Stellung
befinden. Bei geschlossenen Türen schalten sich dann
alle Lampen aus. Auf diese Weise wird ein Entladen der
Batterie vermieden. Wird der Schalter in der
eingeschalteten Position vergessen, schaltet die
Deckenleuchte 15 Minuten nach dem Abschalten des
Motors automatisch aus.
Abb. 54F0T0113Abb. 55F0T0121
64
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

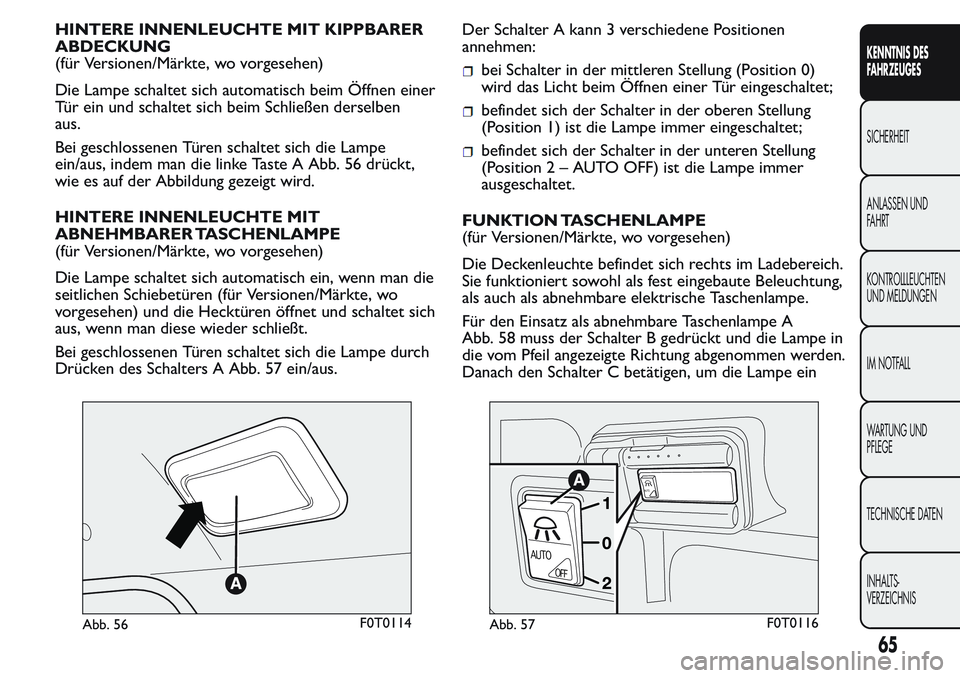

HINTERE INNENLEUCHTE MIT KIPPBARER
ABDECKUNG
(für Versionen/Märkte, wo vorgesehen)
Die Lampe schaltet sich automatisch beim Öffnen einer
Tür ein und schaltet sich beim Schließen derselben
aus.
Bei geschlossenen Türen schaltet sich die Lampe
ein/aus, indem man die linke Taste A Abb. 56 drückt,
wie es auf der Abbildung gezeigt wird.
HINTERE INNENLEUCHTE MIT
ABNEHMBARER TASCHENLAMPE
(für Versionen/Märkte, wo vorgesehen)
Die Lampe schaltet sich automatisch ein, wenn man die
seitlichen Schiebetüren (für Versionen/Märkte, wo
vorgesehen) und die Hecktüren öffnet und schaltet sich
aus, wenn man diese wieder schließt.
Bei geschlossenen Türen schaltet sich die Lampe durch
Drücken des Schalters A Abb. 57 ein/aus.Der Schalter A kann 3 verschiedene Positionen
annehmen:
bei Schalter in der mittleren Stellung (Position 0)
wird das Licht beim Öffnen einer Tür eingeschaltet;
befindet sich der Schalter in der oberen Stellung
(Position 1) ist die Lampe immer eingeschaltet;
befindet sich der Schalter in der unteren Stellung
(Position2–AUTOOFF) ist die Lampe immer
ausgeschaltet.
FUNKTION TASCHENLAMPE
(für Versionen/Märkte, wo vorgesehen)
Die Deckenleuchte befindet sich rechts im Ladebereich.
Sie funktioniert sowohl als fest eingebaute Beleuchtung,
als auch als abnehmbare elektrische Taschenlampe.
Für den Einsatz als abnehmbare Taschenlampe A
Abb. 58 muss der Schalter B gedrückt und die Lampe in
die vom Pfeil angezeigte Richtung abgenommen werden.
Danach den Schalter C betätigen, um die Lampe ein
Abb. 56F0T0114
AUTO
AUTO
OFF
Abb. 57F0T0116
65
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

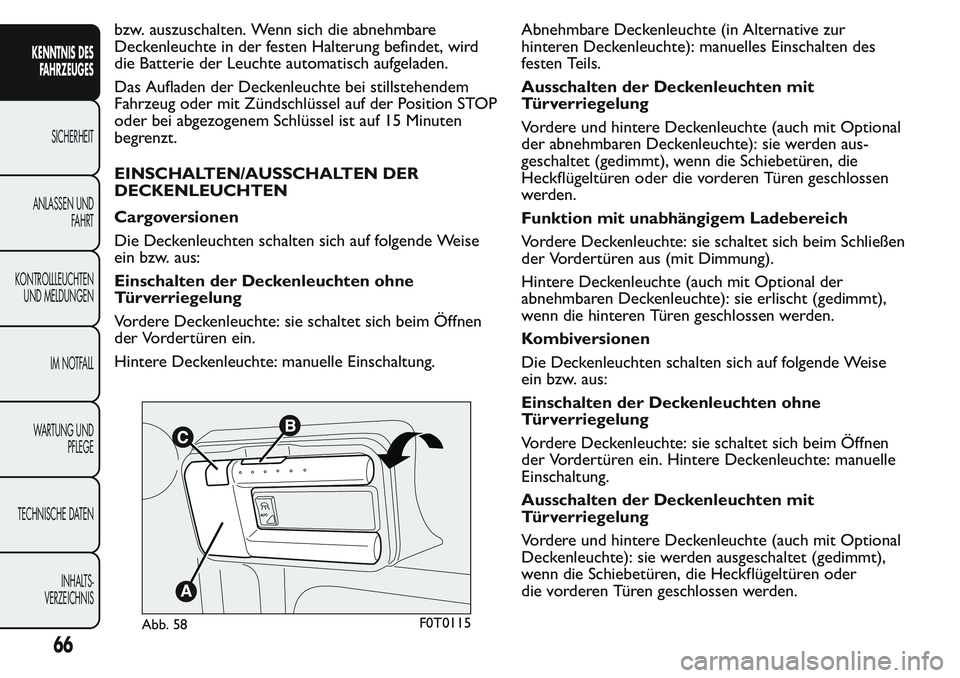

bzw. auszuschalten. Wenn sich die abnehmbare
Deckenleuchte in der festen Halterung befindet, wird
die Batterie der Leuchte automatisch aufgeladen.
Das Aufladen der Deckenleuchte bei stillstehendem
Fahrzeug oder mit Zündschlüssel auf der Position STOP
oder bei abgezogenem Schlüssel ist auf 15 Minuten
begrenzt.
EINSCHALTEN/AUSSCHALTEN DER
DECKENLEUCHTEN
Cargoversionen
Die Deckenleuchten schalten sich auf folgende Weise
ein bzw. aus:
Einschalten der Deckenleuchten ohne
Türverriegelung
Vordere Deckenleuchte: sie schaltet sich beim Öffnen
der Vordertüren ein.
Hintere Deckenleuchte: manuelle Einschaltung.Abnehmbare Deckenleuchte (in Alternative zur
hinteren Deckenleuchte): manuelles Einschalten des
festen Teils.
Ausschalten der Deckenleuchten mit
Türverriegelung
Vordere und hintere Deckenleuchte (auch mit Optional
der abnehmbaren Deckenleuchte): sie werden aus-
geschaltet (gedimmt), wenn die Schiebetüren, die
Heckflügeltüren oder die vorderen Türen geschlossen
werden.
Funktion mit unabhängigem Ladebereich
Vordere Deckenleuchte: sie schaltet sich beim Schließen
der Vordertüren aus (mit Dimmung).
Hintere Deckenleuchte (auch mit Optional der
abnehmbaren Deckenleuchte): sie erlischt (gedimmt),
wenn die hinteren Türen geschlossen werden.
Kombiversionen
Die Deckenleuchten schalten sich auf folgende Weise
ein bzw. aus:
Einschalten der Deckenleuchten ohne
Türverriegelung
Vordere Deckenleuchte: sie schaltet sich beim Öffnen
der Vordertüren ein. Hintere Deckenleuchte: manuelle
Einschaltung.
Ausschalten der Deckenleuchten mit
Türverriegelung
Vordere und hintere Deckenleuchte (auch mit Optional
Deckenleuchte): sie werden ausgeschaltet (gedimmt),
wenn die Schiebetüren, die Heckflügeltüren oder
die vorderen Türen geschlossen werden.
A
UT
O
Abb. 58F0T0115
66
KENNTNIS DES
FAHRZEUGES
SICHERHEIT
ANLASSEN UND
FAHRT
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
