FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

Dette er normalt og forekommer for eksempel ved
aktivering af aircondition eller når kølerventilatoren
går i gang. I disse tilfælde tjener en lille ændring i
omdrejningstallet til at holde batteriet opladet.

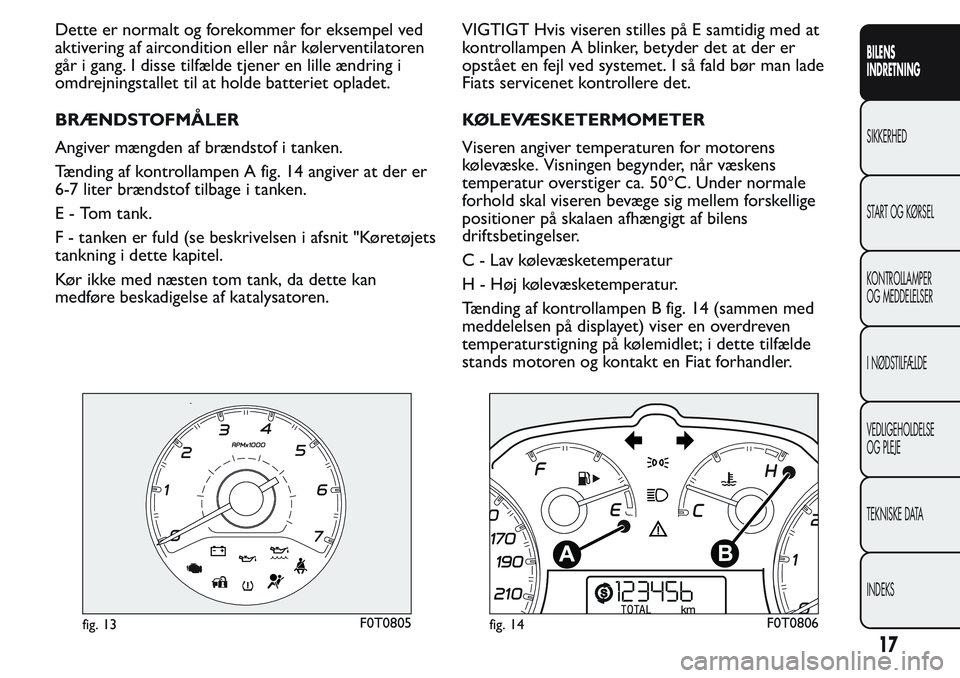

BRÆNDSTOFMÅLER
Angiver mængden af brændstof i tanken.
Tænding af kontrollampen A fig. 14 angiver at der er
6-7 liter brændstof tilbage i tanken.
E - Tom tank.
F - tanken er fuld (se beskrivelsen i afsnit "Køretøjets
tankning i dette kapitel.
Kør ikke med næsten tom tank, da dette kan
medføre beskadigelse af katalysatoren.VIGTIGT Hvis viseren stilles på E samtidig med at
kontrollampen A blinker, betyder det at der er
opstået en fejl ved systemet. I så fald bør man lade
Fiats servicenet kontrollere det.
KØLEVÆSKETERMOMETER
Viseren angiver temperaturen for motorens
kølevæske. Visningen begynder, når væskens
temperatur overstiger ca. 50°C. Under normale
forhold skal viseren bevæge sig mellem forskellige
positioner på skalaen afhængigt af bilens
driftsbetingelser.
C - Lav kølevæsketemperatur
H - Høj kølevæsketemperatur.
Tænding af kontrollampen B fig. 14 (sammen med
meddelelsen på displayet) viser en overdreven
temperaturstigning på kølemidlet; i dette tilfælde
stands motoren og kontakt en Fiat forhandler.
fig. 13F0T0805fig. 14F0T0806
17
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

Hvis kølevæsketermometerets viser når
det røde område, skal motoren omgående

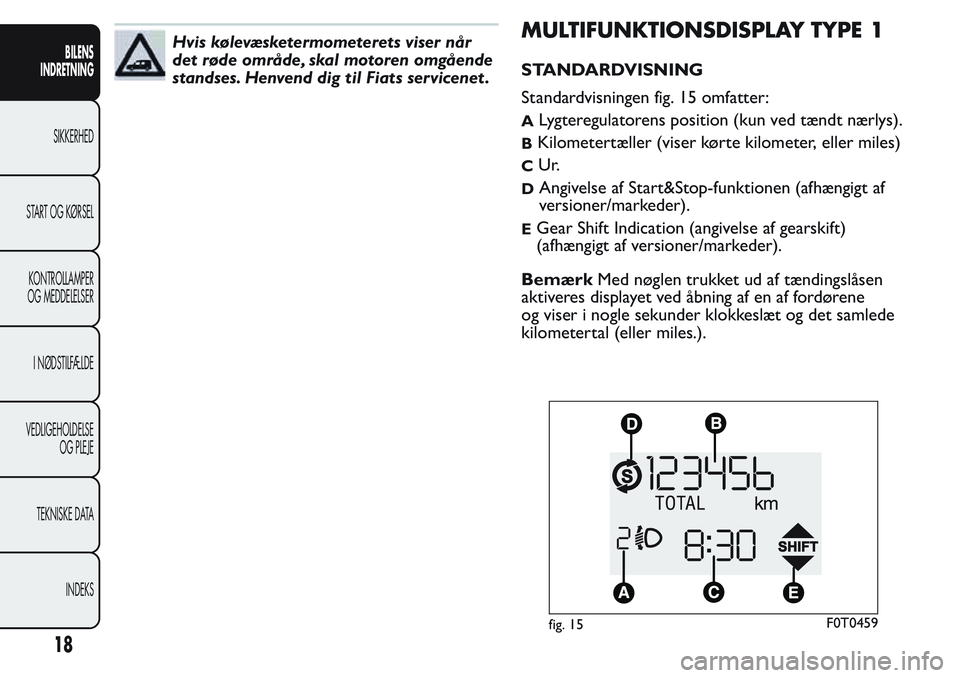

standses. Henvend dig til Fiats servicenet .MULTIFUNKTIONSDISPLAY TYPE 1
STANDARDVISNING
Standardvisningen fig. 15 omfatter:
ALygteregulatorens position (kun ved tændt nærlys).
BKilometertæller (viser kørte kilometer, eller miles)
CUr.
DAngivelse af Start&Stop-funktionen (afhængigt af
versioner/markeder).
EGear Shift Indication (angivelse af gearskift)
(afhængigt af versioner/markeder).
BemærkMed nøglen trukket ud af tændingslåsen
aktiveres displayet ved åbning af en af fordørene
og viser i nogle sekunder klokkeslæt og det samlede
kilometertal (eller miles.).
fig. 15F0T0459
18
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

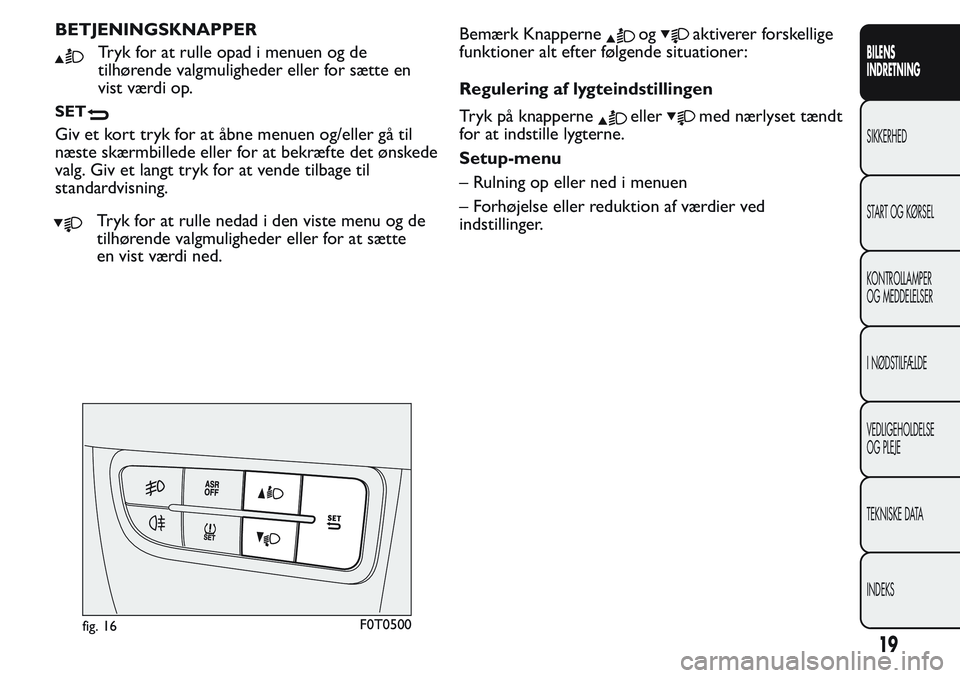

BETJENINGSKNAPPER
Tryk for at rulle opad i menuen og de
tilhørende valgmuligheder eller for sætte en
vist værdi op.
SET
Giv et kort tryk for at åbne menuen og/eller gå til
næste skærmbillede eller for at bekræfte det ønskede
valg. Giv et langt tryk for at vende tilbage til
standardvisning.
Tryk for at rulle nedad i den viste menu og de
tilhørende valgmuligheder eller for at sætte
en vist værdi ned.Bemærk Knapperne
ogaktiverer forskellige
funktioner alt efter følgende situationer:
Regulering af lygteindstillingen
Tryk på knapperne
ellermed nærlyset tændt
for at indstille lygterne.
Setup-menu
– Rulning op eller ned i menuen
– Forhøjelse eller reduktion af værdier ved
indstillinger.
fig. 16F0T0500
19
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

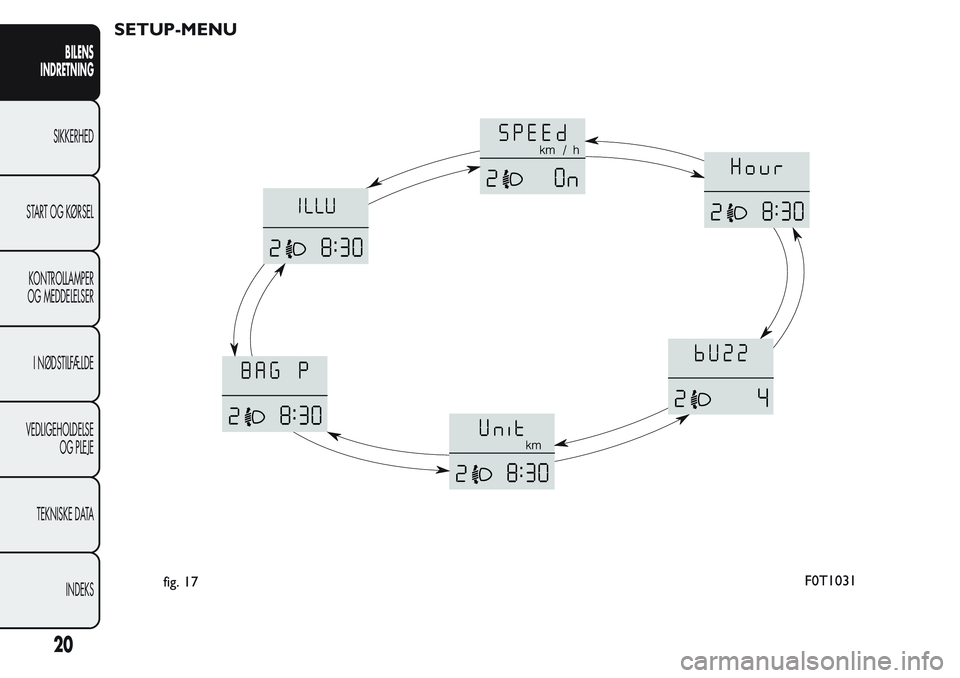

SETUP-MENU
fig. 17F0T1031
20
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

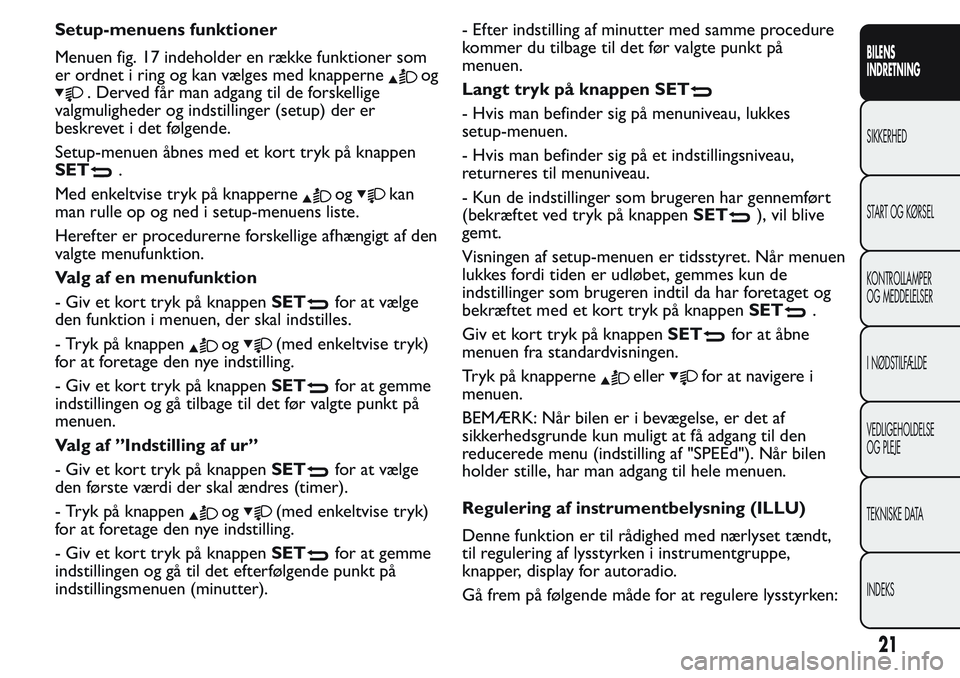

Setup-menuens funktioner
Menuen fig. 17 indeholder en række funktioner som
er ordnet i ring og kan vælges med knapperne
og
. Derved får man adgang til de forskellige
valgmuligheder og indstillinger (setup) der er
beskrevet i det følgende.
Setup-menuen åbnes med et kort tryk på knappen
SET
.
Med enkeltvise tryk på knapperne
ogkan
man rulle op og ned i setup-menuens liste.
Herefter er procedurerne forskellige afhængigt af den
valgte menufunktion.
Valg af en menufunktion
- Giv et kort tryk på knappenSET
for at vælge
den funktion i menuen, der skal indstilles.
- Tryk på knappen
og(med enkeltvise tryk)
for at foretage den nye indstilling.
- Giv et kort tryk på knappenSET
for at gemme
indstillingen og gå tilbage til det før valgte punkt på
menuen.
Valg af ”Indstilling af ur”
- Giv et kort tryk på knappenSET
for at vælge
den første værdi der skal ændres (timer).
- Tryk på knappen
og(med enkeltvise tryk)
for at foretage den nye indstilling.
- Giv et kort tryk på knappenSET
for at gemme
indstillingen og gå til det efterfølgende punkt på
indstillingsmenuen (minutter).- Efter indstilling af minutter med samme procedure
kommer du tilbage til det før valgte punkt på
menuen.
Langt tryk på knappen SET
- Hvis man befinder sig på menuniveau, lukkes
setup-menuen.
- Hvis man befinder sig på et indstillingsniveau,
returneres til menuniveau.
- Kun de indstillinger som brugeren har gennemført
(bekræftet ved tryk på knappenSET
), vil blive
gemt.
Visningen af setup-menuen er tidsstyret. Når menuen
lukkes fordi tiden er udløbet, gemmes kun de
indstillinger som brugeren indtil da har foretaget og
bekræftet med et kort tryk på knappenSET
.
Giv et kort tryk på knappenSET
for at åbne
menuen fra standardvisningen.
Tryk på knapperne
ellerfor at navigere i
menuen.
BEMÆRK: Når bilen er i bevægelse, er det af
sikkerhedsgrunde kun muligt at få adgang til den
reducerede menu (indstilling af "SPEEd"). Når bilen
holder stille, har man adgang til hele menuen.
Regulering af instrumentbelysning (ILLU)
Denne funktion er til rådighed med nærlyset tændt,
til regulering af lysstyrken i instrumentgruppe,
knapper, display for autoradio.
Gå frem på følgende måde for at regulere lysstyrken:
21
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

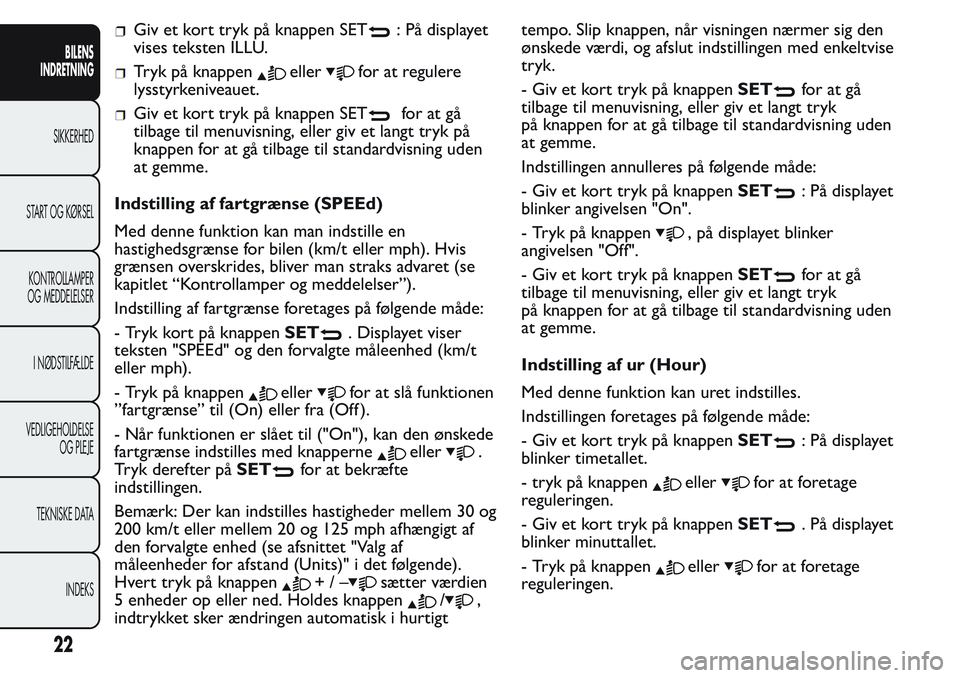

Giv et kort tryk på knappen SET: På displayet
vises teksten ILLU.
Tryk på knappenellerfor at regulere
lysstyrkeniveauet.
Giv et kort tryk på knappen SETforatgå
tilbage til menuvisning, eller giv et langt tryk på
knappen for at gå tilbage til standardvisning uden
at gemme.
Indstilling af fartgrænse (SPEEd)
Med denne funktion kan man indstille en
hastighedsgrænse for bilen (km/t eller mph). Hvis
grænsen overskrides, bliver man straks advaret (se
kapitlet “Kontrollamper og meddelelser”).
Indstilling af fartgrænse foretages på følgende måde:
- Tryk kort på knappenSET
. Displayet viser
teksten "SPEEd" og den forvalgte måleenhed (km/t
eller mph).
- Tryk på knappen
ellerfor at slå funktionen
”fartgrænse” til (On) eller fra (Off ).
- Når funktionen er slået til ("On"), kan den ønskede
fartgrænse indstilles med knapperne
eller.
Tryk derefter påSET
for at bekræfte
indstillingen.
Bemærk: Der kan indstilles hastigheder mellem 30 og
200 km/t eller mellem 20 og 125 mph afhængigt af
den forvalgte enhed (se afsnittet "Valg af
måleenheder for afstand (Units)" i det følgende).
Hvert tryk på knappen
+/–sætter værdien
5 enheder op eller ned. Holdes knappen
/,
indtrykket sker ændringen automatisk i hurtigttempo. Slip knappen, når visningen nærmer sig den
ønskede værdi, og afslut indstillingen med enkeltvise
tryk.
- Giv et kort tryk på knappenSET
foratgå
tilbage til menuvisning, eller giv et langt tryk
på knappen for at gå tilbage til standardvisning uden
at gemme.
Indstillingen annulleres på følgende måde:
- Giv et kort tryk på knappenSET
: På displayet
blinker angivelsen "On".
- Tryk på knappen
, på displayet blinker
angivelsen "Off".
- Giv et kort tryk på knappenSET
foratgå
tilbage til menuvisning, eller giv et langt tryk
på knappen for at gå tilbage til standardvisning uden
at gemme.
Indstilling af ur (Hour)
Med denne funktion kan uret indstilles.
Indstillingen foretages på følgende måde:
- Giv et kort tryk på knappenSET
: På displayet
blinker timetallet.
- tryk på knappen
ellerfor at foretage
reguleringen.
- Giv et kort tryk på knappenSET
. På displayet
blinker minuttallet.
- Tryk på knappen
ellerfor at foretage
reguleringen.
22
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

- Giv et kort tryk på knappenSETforatgå
tilbage til menuvisning, eller giv et langt tryk
på knappen for at gå tilbage til standardvisning uden
at gemme.

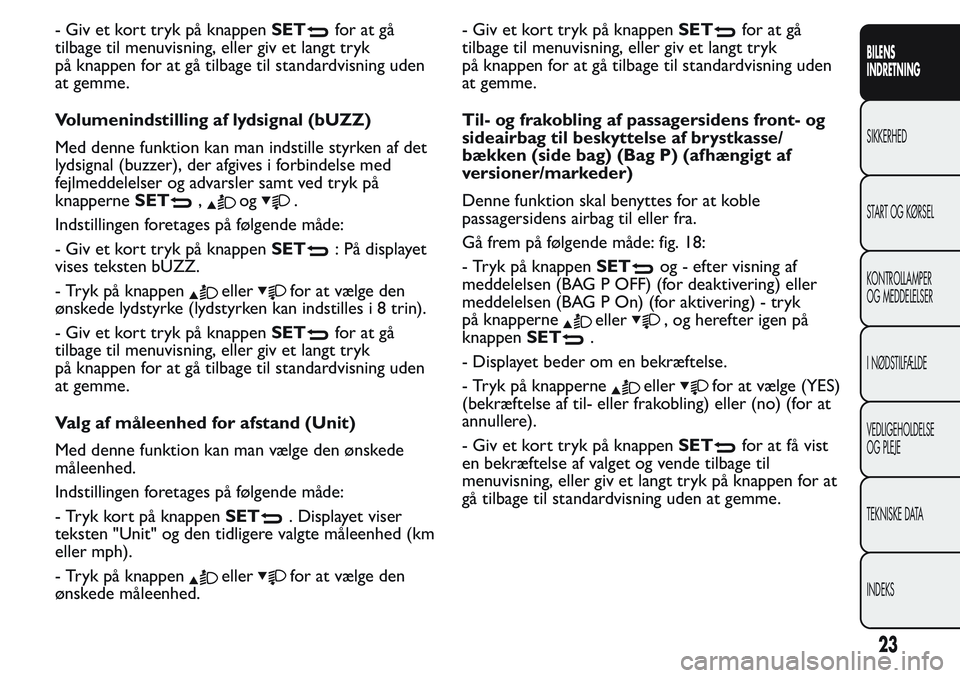

Volumenindstilling af lydsignal (bUZZ)
Med denne funktion kan man indstille styrken af det
lydsignal (buzzer), der afgives i forbindelse med
fejlmeddelelser og advarsler samt ved tryk på
knapperneSET
,og.
Indstillingen foretages på følgende måde:
- Giv et kort tryk på knappenSET
: På displayet
vises teksten bUZZ.
- Tryk på knappen
ellerfor at vælge den
ønskede lydstyrke (lydstyrken kan indstilles i 8 trin).
- Giv et kort tryk på knappenSET
foratgå
tilbage til menuvisning, eller giv et langt tryk
på knappen for at gå tilbage til standardvisning uden
at gemme.
Valg af måleenhed for afstand (Unit)
Med denne funktion kan man vælge den ønskede
måleenhed.
Indstillingen foretages på følgende måde:
- Tryk kort på knappenSET
. Displayet viser
teksten "Unit" og den tidligere valgte måleenhed (km
eller mph).
- Tryk på knappen
ellerfor at vælge den
ønskede måleenhed.- Giv et kort tryk på knappenSET
foratgå
tilbage til menuvisning, eller giv et langt tryk
på knappen for at gå tilbage til standardvisning uden
at gemme.
Til- og frakobling af passagersidens front- og
sideairbag til beskyttelse af brystkasse/
bækken (side bag) (Bag P) (afhængigt af
versioner/markeder)
Denne funktion skal benyttes for at koble
passagersidens airbag til eller fra.
Gå frem på følgende måde: fig. 18:
- Tryk på knappenSET
og - efter visning af
meddelelsen (BAG P OFF) (for deaktivering) eller
meddelelsen (BAG P On) (for aktivering) - tryk
på knapperne
eller, og herefter igen på
knappenSET
.
- Displayet beder om en bekræftelse.
- Tryk på knapperne
ellerfor at vælge (YES)
(bekræftelse af til- eller frakobling) eller (no) (for at
annullere).
- Giv et kort tryk på knappenSET
for at få vist
en bekræftelse af valget og vende tilbage til
menuvisning, eller giv et langt tryk på knappen for at
gå tilbage til standardvisning uden at gemme.
23
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

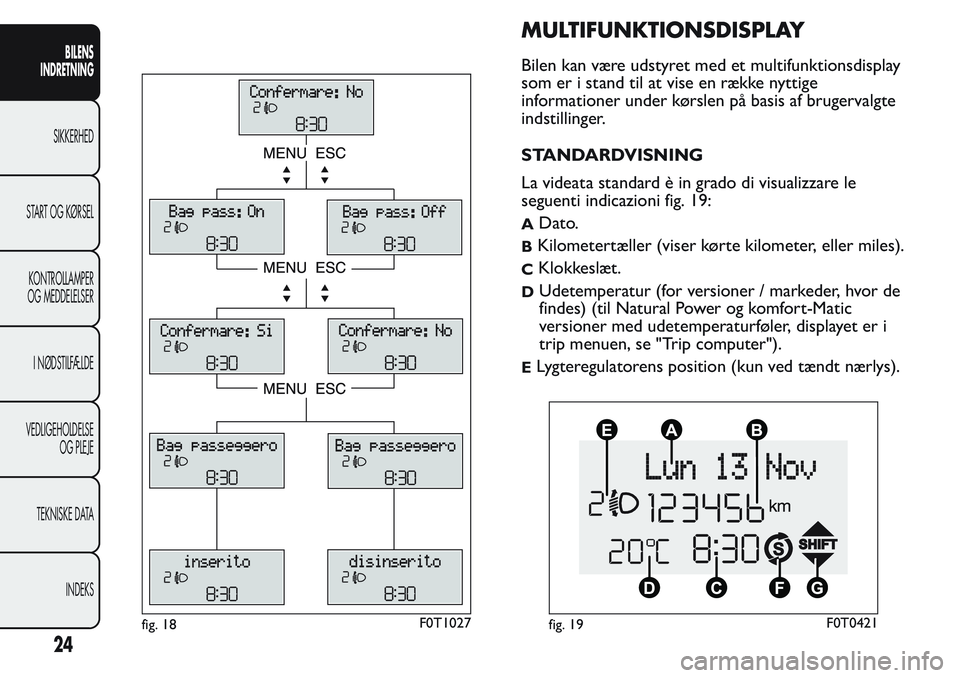

MULTIFUNKTIONSDISPLAY
Bilen kan være udstyret med et multifunktionsdisplay
som er i stand til at vise en række nyttige
informationer under kørslen på basis af brugervalgte
indstillinger.
STANDARDVISNING
La videata standard è in grado di visualizzare le
seguenti indicazioni fig. 19:
ADato.
BKilometertæller (viser kørte kilometer, eller miles).
CKlokkeslæt.
DUdetemperatur (for versioner / markeder, hvor de
findes) (til Natural Power og komfort-Matic
versioner med udetemperaturføler, displayet er i
trip menuen, se "Trip computer").
ELygteregulatorens position (kun ved tændt nærlys).
fig. 18F0T1027fig. 19F0T0421
24
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

FAngivelse af Start&Stop-funktionen (afhængigt af
versioner/markeder).
GGear Shift Indication (angivelse af gearskift)
(afhængigt af versioner/markeder).
BemærkNår en af fordørene åbnes, viser displayet
antal kørte km eller miles i nogle sekunder.
BETJENINGSKNAPPER
Tryk for at rulle opad i menuen og de
tilhørende valgmuligheder eller for sætte en
vist værdi op.
SET
Giv et kort tryk for at åbne menuen og/eller gå til
næste skærmbillede eller for at bekræfte det ønskede
valg.
Giv et langt tryk for at vende tilbage til
standardvisning.
Tryk for at rulle nedad i den viste menu og de
tilhørende valgmuligheder eller for at sætte
en vist værdi ned.
BemærkKnapperne
eaktivierer forskellige
funktioner afhængigt af følgende situationer::
Regulering af lygteindstillingen
- med nærlyset på trykkes på knapperne
eller
til regulering af lygteindstilling.
Setup-menu
- Rulning op eller ned i menuen
- Forhøjelse eller reduktion af værdier ved
indstillinger.
fig. 20F0T0500
25
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

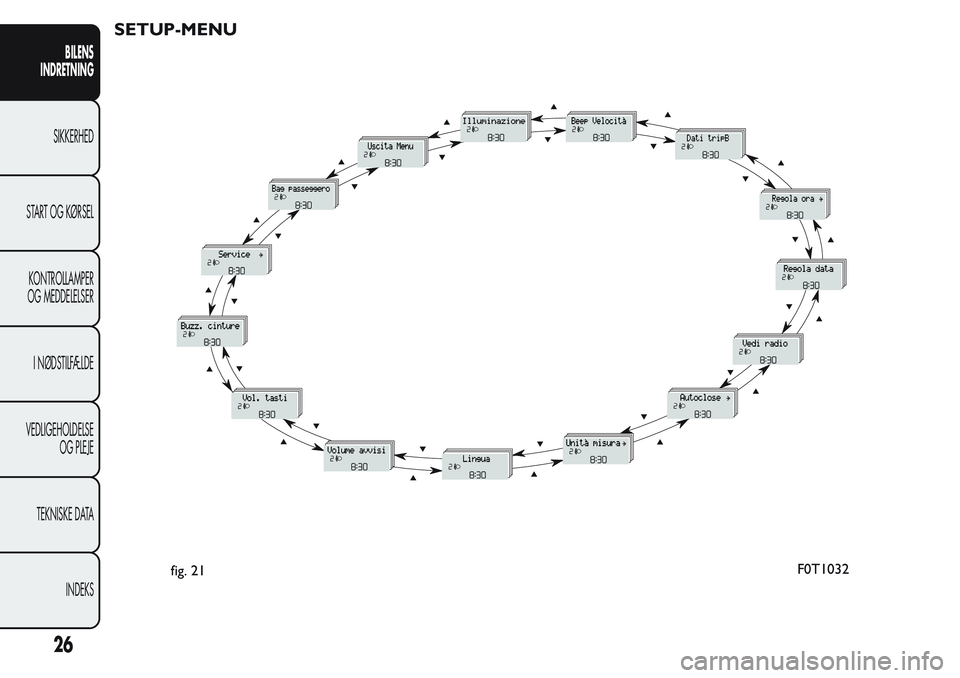

SETUP-MENU
fig. 21F0T1032
26
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
