FIAT FIORINO 2017 Brugs- og vedligeholdelsesvejledning (in Danish)

Versioner med multifunktionsdisplay
Kontrollamperne
ogfindes kun på Diesel-versionerne

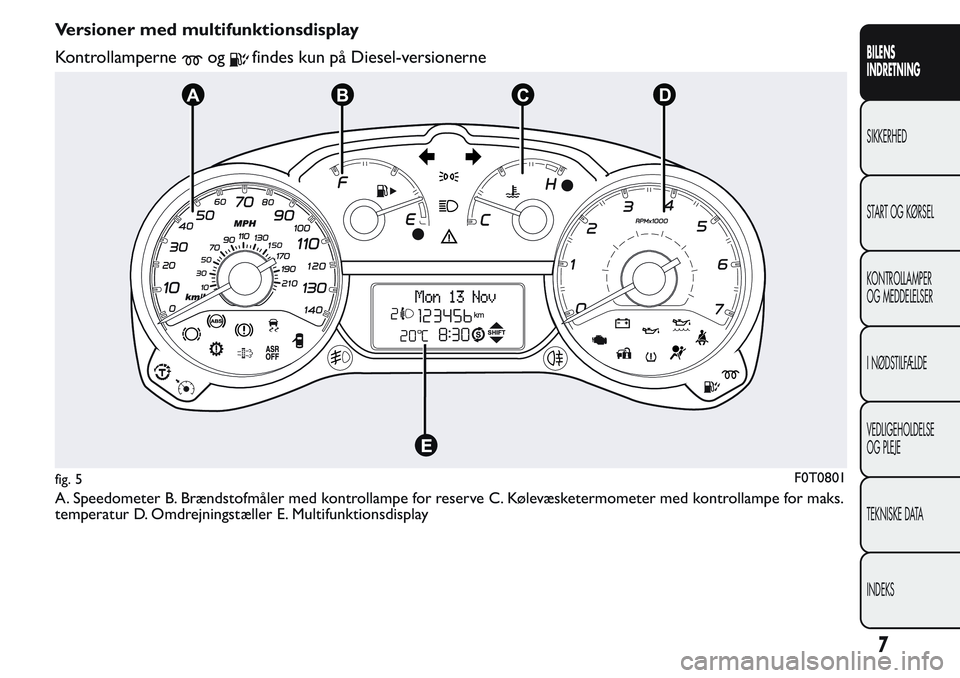

A. Speedometer B. Brændstofmåler med kontrollampe for reserve C. Kølevæsketermometer med kontrollampe for maks.
temperatur D. Omdrejningstæller E. Multifunktionsdisplay
fig. 5F0T0801
7
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

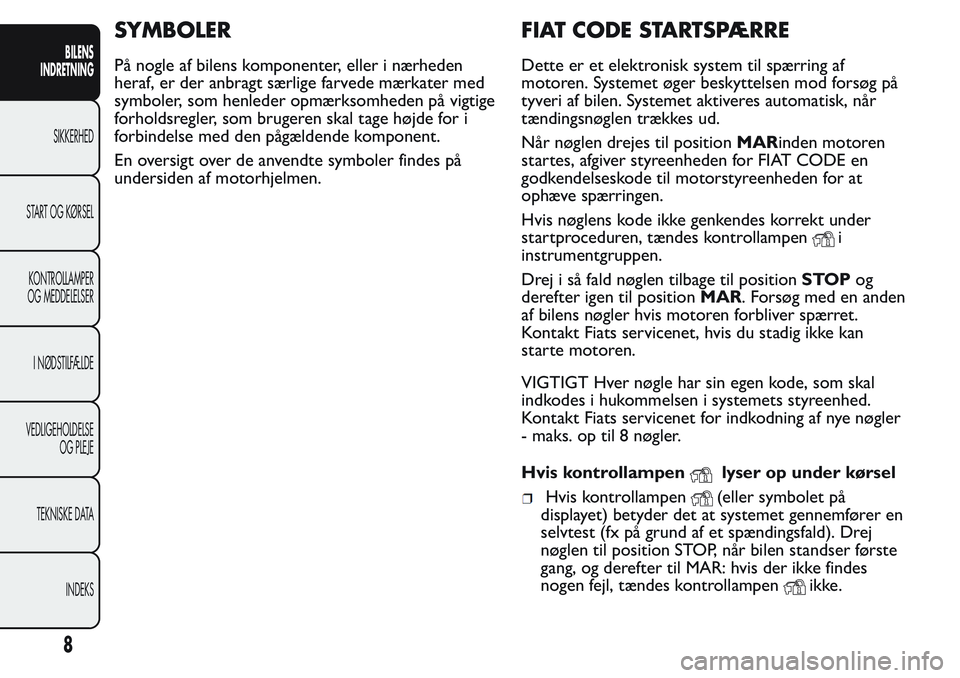

SYMBOLER
På nogle af bilens komponenter, eller i nærheden
heraf, er der anbragt særlige farvede mærkater med
symboler, som henleder opmærksomheden på vigtige
forholdsregler, som brugeren skal tage højde for i
forbindelse med den pågældende komponent.
En oversigt over de anvendte symboler findes på
undersiden af motorhjelmen.
FIAT CODE STARTSPÆRRE
Dette er et elektronisk system til spærring af
motoren. Systemet øger beskyttelsen mod forsøg på
tyveri af bilen. Systemet aktiveres automatisk, når
tændingsnøglen trækkes ud.
Når nøglen drejes til positionMARinden motoren
startes, afgiver styreenheden for FIAT CODE en
godkendelseskode til motorstyreenheden for at
ophæve spærringen.
Hvis nøglens kode ikke genkendes korrekt under
startproceduren, tændes kontrollampen
i
instrumentgruppen.
Drej i så fald nøglen tilbage til positionSTOPog
derefter igen til positionMAR. Forsøg med en anden
af bilens nøgler hvis motoren forbliver spærret.
Kontakt Fiats servicenet, hvis du stadig ikke kan
starte motoren.
VIGTIGT Hver nøgle har sin egen kode, som skal
indkodes i hukommelsen i systemets styreenhed.
Kontakt Fiats servicenet for indkodning af nye nøgler
- maks. op til 8 nøgler.
Hvis kontrollampen
lyser op under kørsel
Hvis kontrollampen(eller symbolet på
displayet) betyder det at systemet gennemfører en
selvtest (fx på grund af et spændingsfald). Drej
nøglen til position STOP, når bilen standser første
gang, og derefter til MAR: hvis der ikke findes
nogen fejl, tændes kontrollampen
ikke.
8
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

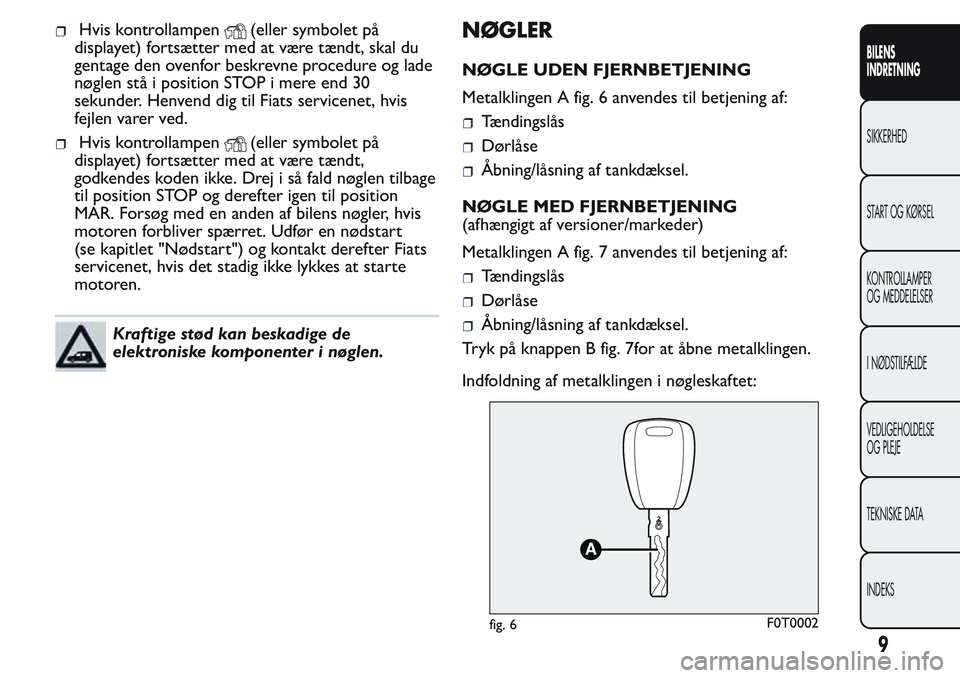

Hvis kontrollampen(eller symbolet på
displayet) fortsætter med at være tændt, skal du
gentage den ovenfor beskrevne procedure og lade
nøglen stå i position STOP i mere end 30
sekunder. Henvend dig til Fiats servicenet, hvis
fejlen varer ved.
Hvis kontrollampen(eller symbolet på
displayet) fortsætter med at være tændt,
godkendes koden ikke. Drej i så fald nøglen tilbage
til position STOP og derefter igen til position
MAR. Forsøg med en anden af bilens nøgler, hvis
motoren forbliver spærret. Udfør en nødstart
(se kapitlet "Nødstart") og kontakt derefter Fiats
servicenet, hvis det stadig ikke lykkes at starte
motoren.
Kraftige stød kan beskadige de
elektroniske komponenter i nøglen.
NØGLER
NØGLE UDEN FJERNBETJENING
Metalklingen A fig. 6 anvendes til betjening af:
Tændingslås
Dørlåse
Åbning/låsning af tankdæksel.
NØGLE MED FJERNBETJENING
(afhængigt af versioner/markeder)
Metalklingen A fig. 7 anvendes til betjening af:
Tændingslås
Dørlåse
Åbning/låsning af tankdæksel.
Tryk på knappen B fig. 7for at åbne metalklingen.
Indfoldning af metalklingen i nøgleskaftet:
fig. 6F0T0002
9
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

Tryk på knappen B, og drej metalklingen A.
Slip knappen B, og fold metalklingen A helt ind til
den låses med et klik.
BEMÆRK
Tryk kun på knappen B, når nøglen
befinder sig i sikker afstand fra kroppen,
specielt fra øjnene, og fra genstande der kunne
tage skade (fx tøj). For at undgå at andre,
specielt børn, kan komme til at trykke på
knappen, må nøglen ikke efterlades uden
opsyn.

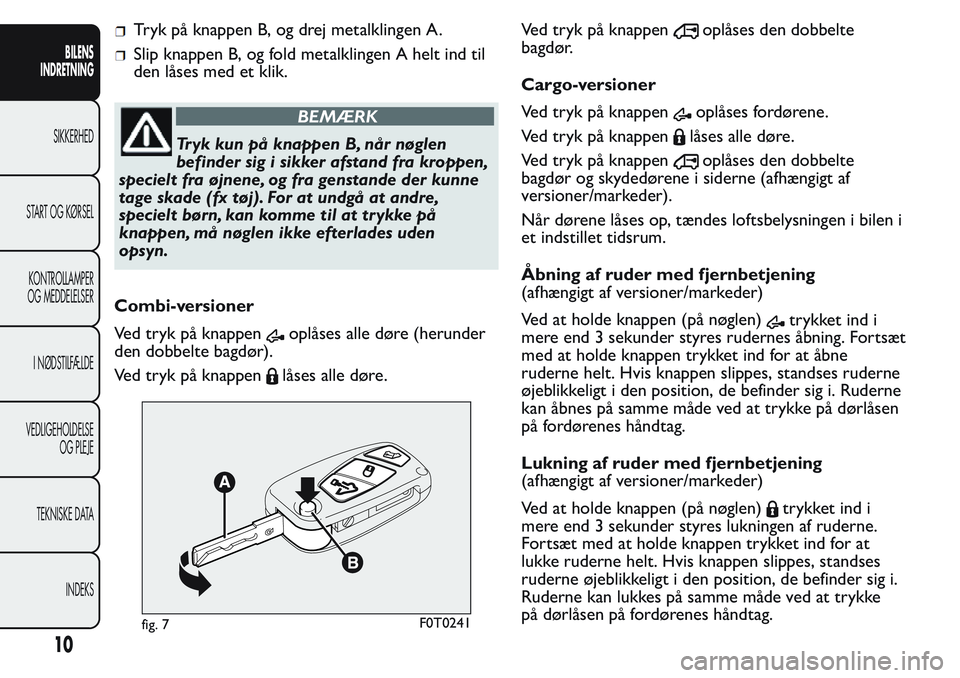

Combi-versioner
Ved tryk på knappen
oplåses alle døre (herunder
den dobbelte bagdør).
Ved tryk på knappen
låses alle døre.Ved tryk på knappen
oplåses den dobbelte
bagdør.
Cargo-versioner
Ved tryk på knappen
oplåses fordørene.
Ved tryk på knappen
låses alle døre.
Ved tryk på knappen
oplåses den dobbelte
bagdør og skydedørene i siderne (afhængigt af
versioner/markeder).
Når dørene låses op, tændes loftsbelysningen i bilen i
et indstillet tidsrum.
Åbning af ruder med fjernbetjening
(afhængigt af versioner/markeder)
Ved at holde knappen (på nøglen)
trykket ind i
mere end 3 sekunder styres rudernes åbning. Fortsæt
med at holde knappen trykket ind for at åbne
ruderne helt. Hvis knappen slippes, standses ruderne
øjeblikkeligt i den position, de befinder sig i. Ruderne
kan åbnes på samme måde ved at trykke på dørlåsen
på fordørenes håndtag.
Lukning af ruder med fjernbetjening
(afhængigt af versioner/markeder)
Ved at holde knappen (på nøglen)
trykket ind i
mere end 3 sekunder styres lukningen af ruderne.
Fortsæt med at holde knappen trykket ind for at
lukke ruderne helt. Hvis knappen slippes, standses
ruderne øjeblikkeligt i den position, de befinder sig i.
Ruderne kan lukkes på samme måde ved at trykke
på dørlåsen på fordørenes håndtag.
fig. 7F0T0241
10
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

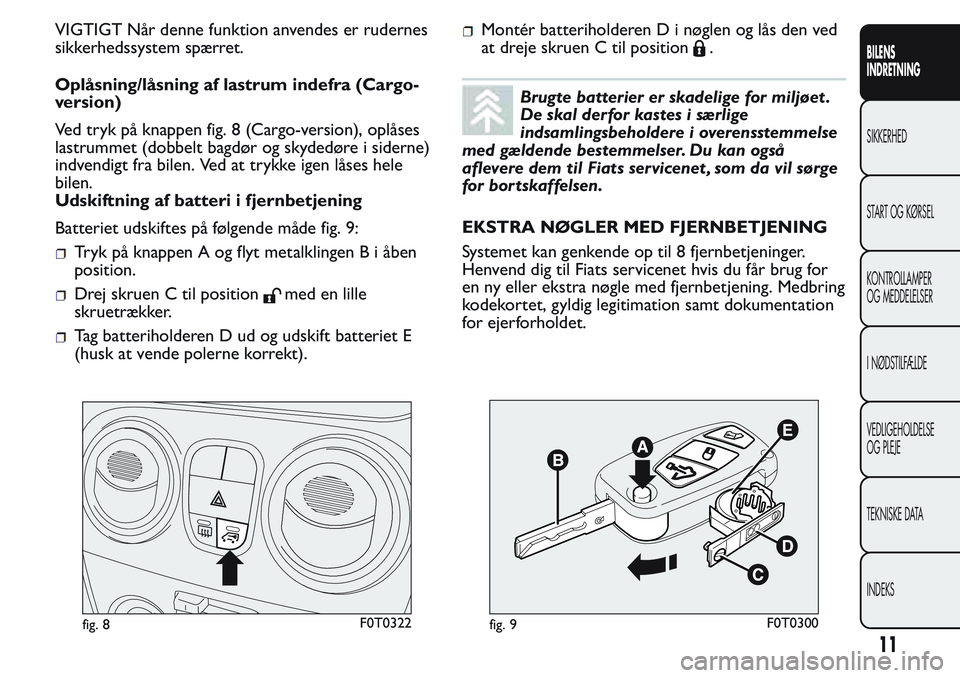

VIGTIGT Når denne funktion anvendes er rudernes
sikkerhedssystem spærret.
Oplåsning/låsning af lastrum indefra (Cargo-
version)
Ved tryk på knappen fig. 8 (Cargo-version), oplåses
lastrummet (dobbelt bagdør og skydedøre i siderne)
indvendigt fra bilen. Ved at trykke igen låses hele
bilen.
Udskiftning af batteri i fjernbetjening
Batteriet udskiftes på følgende måde fig. 9:
Tryk på knappen A og flyt metalklingen B i åben
position.
Drej skruen C til positionmed en lille
skruetrækker.
Tag batteriholderen D ud og udskift batteriet E
(husk at vende polerne korrekt).
Montér batteriholderen D i nøglen og lås den ved
at dreje skruen C til position
.
Brugte batterier er skadelige for miljøet .
De skal derfor kastes i særlige
indsamlingsbeholdere i overensstemmelse
med gældende bestemmelser. Du kan også
aflevere dem til Fiats servicenet , som da vil sørge
for bor tskaffelsen.
EKSTRA NØGLER MED FJERNBETJENING
Systemet kan genkende op til 8 fjernbetjeninger.
Henvend dig til Fiats servicenet hvis du får brug for
en ny eller ekstra nøgle med fjernbetjening. Medbring
kodekortet, gyldig legitimation samt dokumentation
for ejerforholdet.
fig. 8F0T0322fig. 9F0T0300
11
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

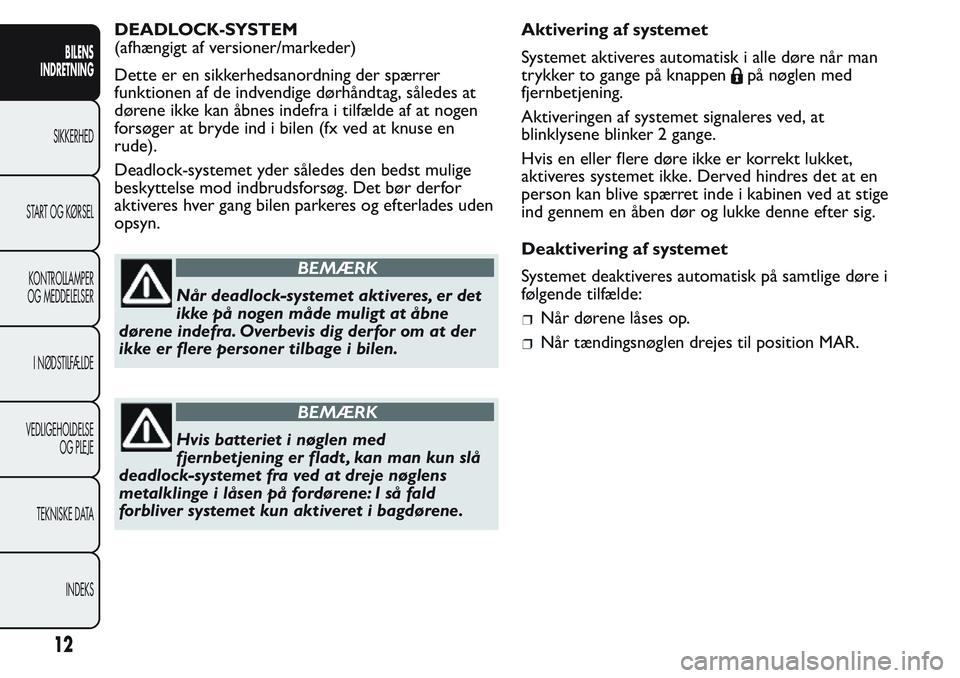

DEADLOCK-SYSTEM
(afhængigt af versioner/markeder)
Dette er en sikkerhedsanordning der spærrer
funktionen af de indvendige dørhåndtag, således at
dørene ikke kan åbnes indefra i tilfælde af at nogen
forsøger at bryde ind i bilen (fx ved at knuse en
rude).
Deadlock-systemet yder således den bedst mulige
beskyttelse mod indbrudsforsøg. Det bør derfor
aktiveres hver gang bilen parkeres og efterlades uden
opsyn.
BEMÆRK
Når deadlock-systemet aktiveres, er det
ikke på nogen måde muligt at åbne
dørene indefra. Overbevis dig derfor om at der
ikke er flere personer tilbage i bilen.
BEMÆRK
Hvis batteriet i nøglen med
fjernbetjening er fladt , kan man kun slå
deadlock-systemet fra ved at dreje nøglens
metalklinge i låsen på fordørene: I så fald
forbliver systemet kun aktiveret i bagdørene.Aktivering af systemet
Systemet aktiveres automatisk i alle døre når man
trykker to gange på knappen
på nøglen med
fjernbetjening.
Aktiveringen af systemet signaleres ved, at
blinklysene blinker 2 gange.
Hvis en eller flere døre ikke er korrekt lukket,
aktiveres systemet ikke. Derved hindres det at en
person kan blive spærret inde i kabinen ved at stige
ind gennem en åben dør og lukke denne efter sig.
Deaktivering af systemet
Systemet deaktiveres automatisk på samtlige døre i
følgende tilfælde:
Når dørene låses op.
Når tændingsnøglen drejes til position MAR.
12
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

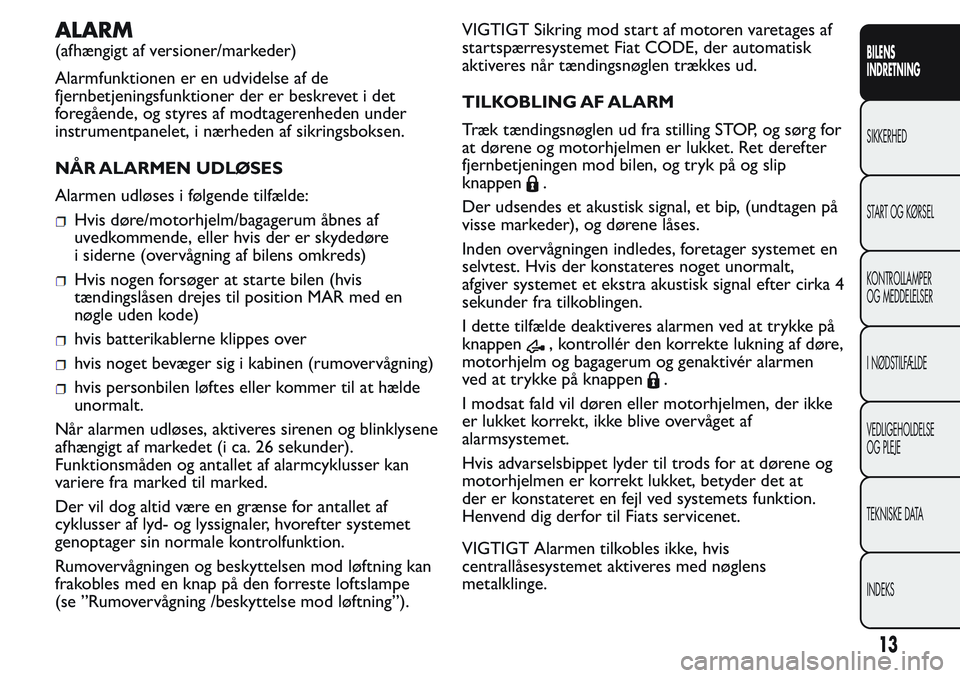

ALARM
(afhængigt af versioner/markeder)
Alarmfunktionen er en udvidelse af de
fjernbetjeningsfunktioner der er beskrevet i det
foregående, og styres af modtagerenheden under
instrumentpanelet, i nærheden af sikringsboksen.
NÅR ALARMEN UDLØSES
Alarmen udløses i følgende tilfælde:
Hvis døre/motorhjelm/bagagerum åbnes af
uvedkommende, eller hvis der er skydedøre
i siderne (overvågning af bilens omkreds)
Hvis nogen forsøger at starte bilen (hvis
tændingslåsen drejes til position MAR med en
nøgle uden kode)
hvis batterikablerne klippes over
hvis noget bevæger sig i kabinen (rumovervågning)
hvis personbilen løftes eller kommer til at hælde
unormalt.
Når alarmen udløses, aktiveres sirenen og blinklysene
afhængigt af markedet (i ca. 26 sekunder).
Funktionsmåden og antallet af alarmcyklusser kan
variere fra marked til marked.
Der vil dog altid være en grænse for antallet af
cyklusser af lyd- og lyssignaler, hvorefter systemet
genoptager sin normale kontrolfunktion.
Rumovervågningen og beskyttelsen mod løftning kan
frakobles med en knap på den forreste loftslampe
(se ”Rumovervågning /beskyttelse mod løftning”).VIGTIGT Sikring mod start af motoren varetages af
startspærresystemet Fiat CODE, der automatisk
aktiveres når tændingsnøglen trækkes ud.
TILKOBLING AF ALARM
Træk tændingsnøglen ud fra stilling STOP, og sørg for
at dørene og motorhjelmen er lukket. Ret derefter
fjernbetjeningen mod bilen, og tryk på og slip
knappen
.
Der udsendes et akustisk signal, et bip, (undtagen på
visse markeder), og dørene låses.
Inden overvågningen indledes, foretager systemet en
selvtest. Hvis der konstateres noget unormalt,
afgiver systemet et ekstra akustisk signal efter cirka 4
sekunder fra tilkoblingen.
I dette tilfælde deaktiveres alarmen ved at trykke på
knappen
, kontrollér den korrekte lukning af døre,
motorhjelm og bagagerum og genaktivér alarmen
ved at trykke på knappen
.
I modsat fald vil døren eller motorhjelmen, der ikke
er lukket korrekt, ikke blive overvåget af
alarmsystemet.
Hvis advarselsbippet lyder til trods for at dørene og
motorhjelmen er korrekt lukket, betyder det at
der er konstateret en fejl ved systemets funktion.
Henvend dig derfor til Fiats servicenet.
VIGTIGT Alarmen tilkobles ikke, hvis
centrallåsesystemet aktiveres med nøglens
metalklinge.
13
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

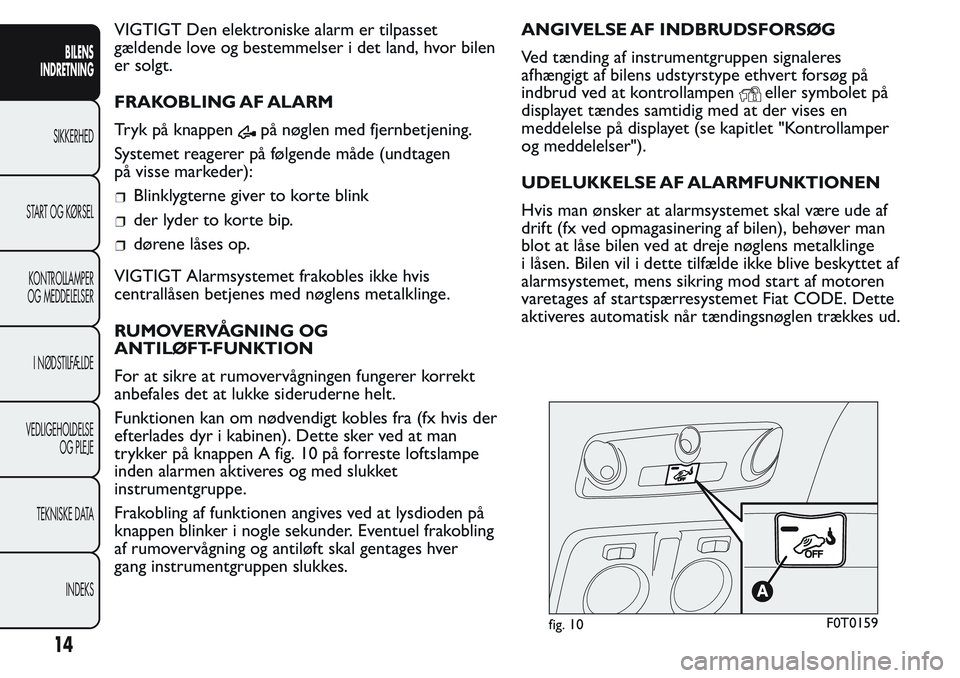

VIGTIGT Den elektroniske alarm er tilpasset
gældende love og bestemmelser i det land, hvor bilen
er solgt.
FRAKOBLING AF ALARM
Tryk på knappen
på nøglen med fjernbetjening.
Systemet reagerer på følgende måde (undtagen
på visse markeder):
Blinklygterne giver to korte blink
der lyder to korte bip.
dørene låses op.
VIGTIGT Alarmsystemet frakobles ikke hvis
centrallåsen betjenes med nøglens metalklinge.
RUMOVERVÅGNING OG
ANTILØFT-FUNKTION
For at sikre at rumovervågningen fungerer korrekt
anbefales det at lukke sideruderne helt.
Funktionen kan om nødvendigt kobles fra (fx hvis der
efterlades dyr i kabinen). Dette sker ved at man
trykker på knappen A fig. 10 på forreste loftslampe
inden alarmen aktiveres og med slukket
instrumentgruppe.
Frakobling af funktionen angives ved at lysdioden på
knappen blinker i nogle sekunder. Eventuel frakobling
af rumovervågning og antiløft skal gentages hver
gang instrumentgruppen slukkes.ANGIVELSE AF INDBRUDSFORSØG
Ved tænding af instrumentgruppen signaleres
afhængigt af bilens udstyrstype ethvert forsøg på
indbrud ved at kontrollampen
eller symbolet på
displayet tændes samtidig med at der vises en
meddelelse på displayet (se kapitlet "Kontrollamper
og meddelelser").
UDELUKKELSE AF ALARMFUNKTIONEN
Hvis man ønsker at alarmsystemet skal være ude af
drift (fx ved opmagasinering af bilen), behøver man
blot at låse bilen ved at dreje nøglens metalklinge
i låsen. Bilen vil i dette tilfælde ikke blive beskyttet af
alarmsystemet, mens sikring mod start af motoren
varetages af startspærresystemet Fiat CODE. Dette
aktiveres automatisk når tændingsnøglen trækkes ud.
fig. 10F0T0159
14
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

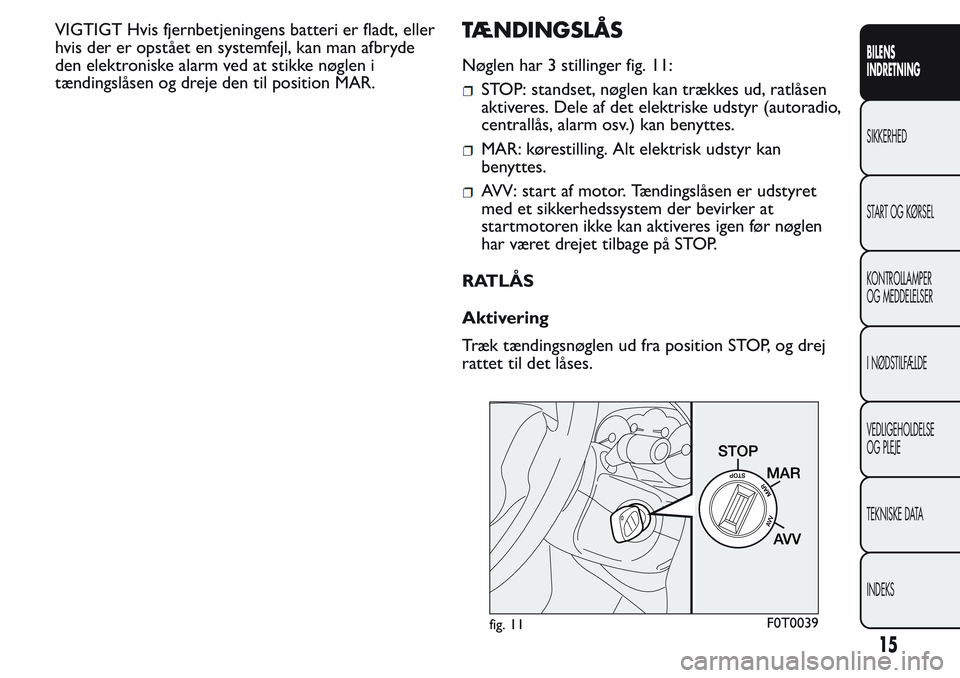

VIGTIGT Hvis fjernbetjeningens batteri er fladt, eller
hvis der er opstået en systemfejl, kan man afbryde
den elektroniske alarm ved at stikke nøglen i
tændingslåsen og dreje den til position MAR.TÆNDINGSLÅS
Nøglen har 3 stillinger fig. 11:
STOP: standset, nøglen kan trækkes ud, ratlåsen
aktiveres. Dele af det elektriske udstyr (autoradio,
centrallås, alarm osv.) kan benyttes.
MAR: kørestilling. Alt elektrisk udstyr kan
benyttes.
AVV: start af motor. Tændingslåsen er udstyret
med et sikkerhedssystem der bevirker at
startmotoren ikke kan aktiveres igen før nøglen
har været drejet tilbage på STOP.
RATLÅS
Aktivering
Træk tændingsnøglen ud fra position STOP, og drej
rattet til det låses.
fig. 11F0T0039
15
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS

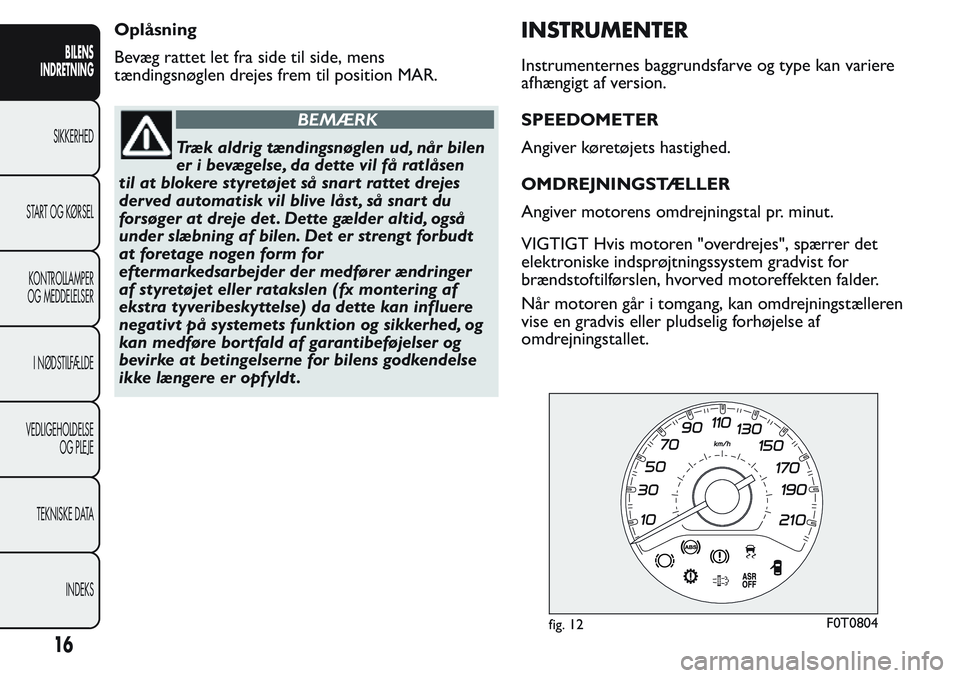

Oplåsning
Bevæg rattet let fra side til side, mens
tændingsnøglen drejes frem til position MAR.
BEMÆRK
Træk aldrig tændingsnøglen ud, når bilen
er i bevægelse, da dette vil få ratlåsen
til at blokere styretøjet så snart rattet drejes
derved automatisk vil blive låst , så snart du
forsøger at dreje det . Dette gælder altid, også
under slæbning af bilen. Det er strengt forbudt
at foretage nogen form for
eftermarkedsarbejder der medfører ændringer
af styretøjet eller ratakslen (fx montering af
ekstra tyveribeskyttelse) da dette kan influere
negativt på systemets funktion og sikkerhed, og
kan medføre bor tfald af garantibeføjelser og
bevirke at betingelserne for bilens godkendelse
ikke længere er opfyldt .
INSTRUMENTER
Instrumenternes baggrundsfarve og type kan variere
afhængigt af version.
SPEEDOMETER
Angiver køretøjets hastighed.
OMDREJNINGSTÆLLER
Angiver motorens omdrejningstal pr. minut.
VIGTIGT Hvis motoren "overdrejes", spærrer det
elektroniske indsprøjtningssystem gradvist for
brændstoftilførslen, hvorved motoreffekten falder.
Når motoren går i tomgang, kan omdrejningstælleren
vise en gradvis eller pludselig forhøjelse af
omdrejningstallet.
fig. 12F0T0804
16
BILENS
INDRETNING
SIKKERHED
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
