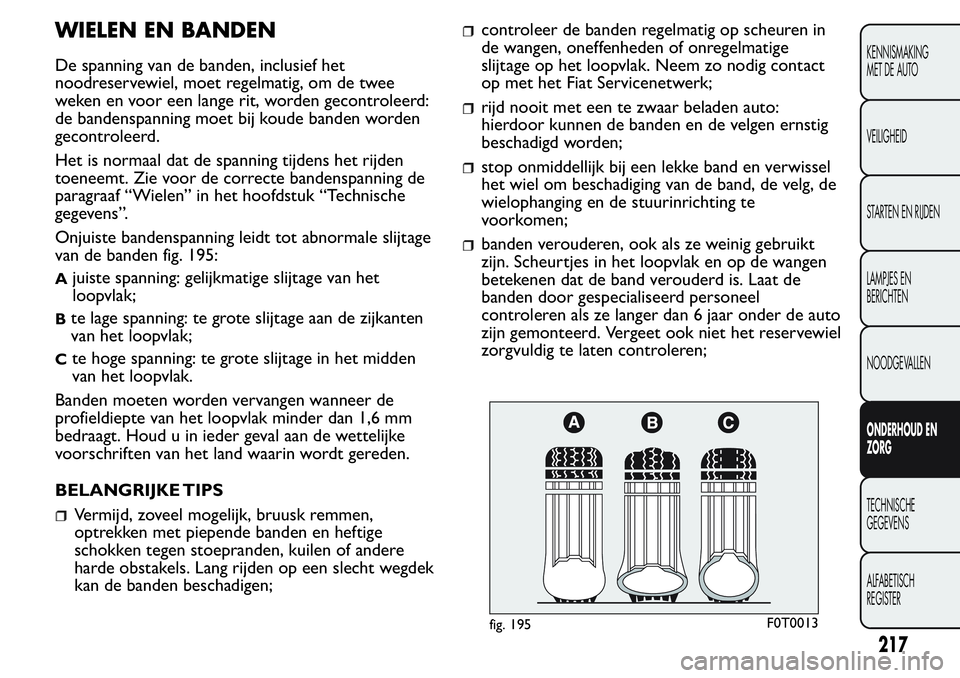

WIELEN EN BANDEN
De spanning van de banden, inclusief het
noodreservewiel, moet regelmatig, om de twee
weken en voor een lange rit, worden gecontroleerd:
de bandenspanning moet bij koude banden worden
gecontroleerd.
Het is normaal dat de spanning tijdens het rijden
toeneemt. Zie voor de correcte bandenspanning de
paragraaf “Wielen” in het hoofdstuk “Technische
gegevens”.
Onjuiste bandenspanning leidt tot abnormale slijtage
van de banden fig. 195:
Ajuiste spanning: gelijkmatige slijtage van het
loopvlak;
Bte lage spanning: te grote slijtage aan de zijkanten
van het loopvlak;
Cte hoge spanning: te grote slijtage in het midden
van het loopvlak.
Banden moeten worden vervangen wanneer de
profieldiepte van het loopvlak minder dan 1,6 mm
bedraagt. Houd u in ieder geval aan de wettelijke
voorschriften van het land waarin wordt gereden.
BELANGRIJKE TIPS
Vermijd, zoveel mogelijk, bruusk remmen,
optrekken met piepende banden en heftige
schokken tegen stoepranden, kuilen of andere
harde obstakels. Lang rijden op een slecht wegdek
kan de banden beschadigen;
controleer de banden regelmatig op scheuren in
de wangen, oneffenheden of onregelmatige
slijtage op het loopvlak. Neem zo nodig contact
op met het Fiat Servicenetwerk;
rijd nooit met een te zwaar beladen auto:
hierdoor kunnen de banden en de velgen ernstig
beschadigd worden;
stop onmiddellijk bij een lekke band en verwissel
het wiel om beschadiging van de band, de velg, de
wielophanging en de stuurinrichting te
voorkomen;
banden verouderen, ook als ze weinig gebruikt
zijn. Scheurtjes in het loopvlak en op de wangen
betekenen dat de band verouderd is. Laat de
banden door gespecialiseerd personeel
controleren als ze langer dan 6 jaar onder de auto
zijn gemonteerd. Vergeet ook niet het reservewiel
zorgvuldig te laten controleren;
fig. 195F0T0013
217
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

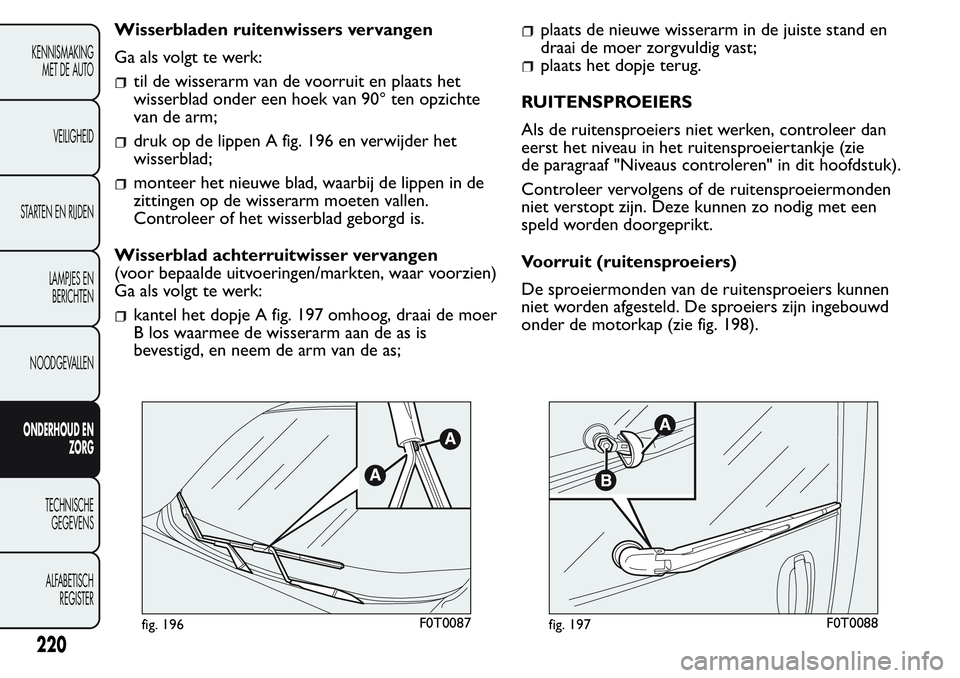

Wisserbladen ruitenwissers vervangen
Ga als volgt te werk:
til de wisserarm van de voorruit en plaats het
wisserblad onder een hoek van 90° ten opzichte
van de arm;
druk op de lippen A fig. 196 en verwijder het
wisserblad;
monteer het nieuwe blad, waarbij de lippen in de
zittingen op de wisserarm moeten vallen.
Controleer of het wisserblad geborgd is.
Wisserblad achterruitwisser vervangen
(voor bepaalde uitvoeringen/markten, waar voorzien)
Ga als volgt te werk:
kantel het dopje A fig. 197 omhoog, draai de moer
B los waarmee de wisserarm aan de as is
bevestigd, en neem de arm van de as;
plaats de nieuwe wisserarm in de juiste stand en
draai de moer zorgvuldig vast;
plaats het dopje terug.
RUITENSPROEIERS
Als de ruitensproeiers niet werken, controleer dan
eerst het niveau in het ruitensproeiertankje (zie
de paragraaf "Niveaus controleren" in dit hoofdstuk).
Controleer vervolgens of de ruitensproeiermonden
niet verstopt zijn. Deze kunnen zo nodig met een
speld worden doorgeprikt.
Voorruit (ruitensproeiers)
De sproeiermonden van de ruitensproeiers kunnen
niet worden afgesteld. De sproeiers zijn ingebouwd
onder de motorkap (zie fig. 198).
fig. 196F0T0087fig. 197F0T0088
220
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

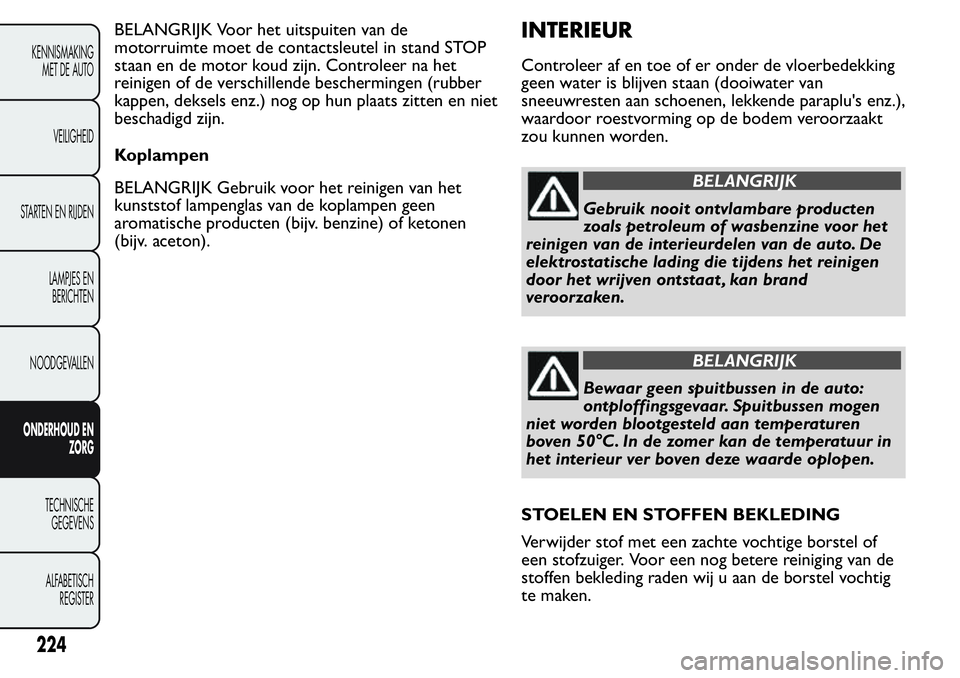

BELANGRIJK Voor het uitspuiten van de
motorruimte moet de contactsleutel in stand STOP
staan en de motor koud zijn. Controleer na het
reinigen of de verschillende beschermingen (rubber
kappen, deksels enz.) nog op hun plaats zitten en niet
beschadigd zijn.
Koplampen
BELANGRIJK Gebruik voor het reinigen van het
kunststof lampenglas van de koplampen geen
aromatische producten (bijv. benzine) of ketonen
(bijv. aceton).INTERIEUR
Controleer af en toe of er onder de vloerbedekking
geen water is blijven staan (dooiwater van
sneeuwresten aan schoenen, lekkende paraplu's enz.),
waardoor roestvorming op de bodem veroorzaakt
zou kunnen worden.
BELANGRIJK
Gebruik nooit ontvlambare producten
zoals petroleum of wasbenzine voor het
reinigen van de interieurdelen van de auto. De
elektrostatische lading die tijdens het reinigen
door het wrijven ontstaat , kan brand
veroorzaken.
BELANGRIJK
Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen
niet worden blootgesteld aan temperaturen
boven 50°C. In de zomer kan de temperatuur in
het interieur ver boven deze waarde oplopen.
STOELEN EN STOFFEN BEKLEDING
Verwijder stof met een zachte vochtige borstel of
een stofzuiger. Voor een nog betere reiniging van de
stoffen bekleding raden wij u aan de borstel vochtig
te maken.
224
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

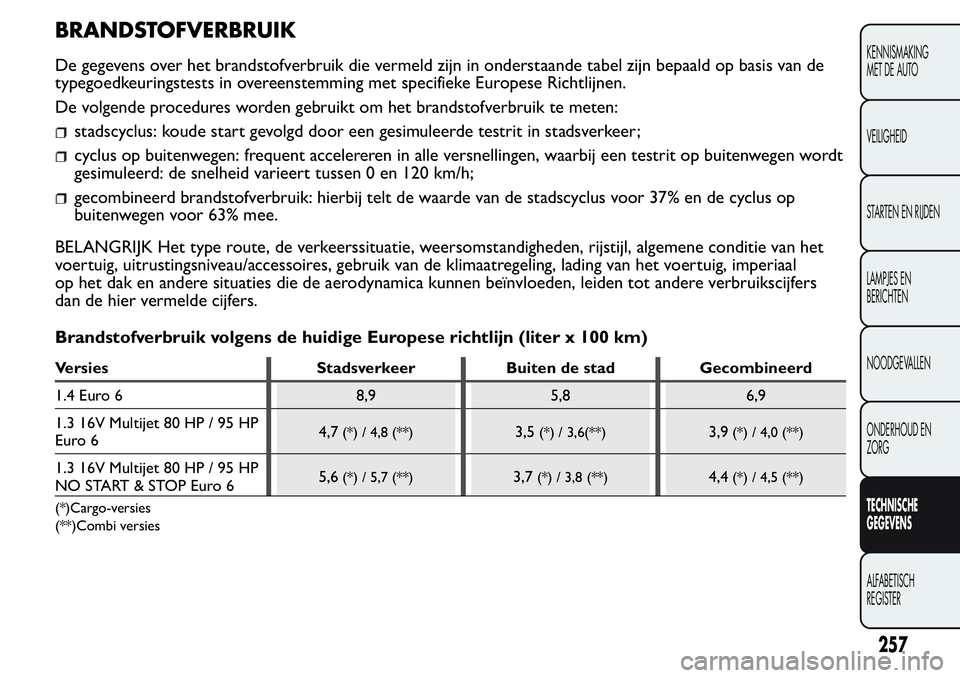

BRANDSTOFVERBRUIK
De gegevens over het brandstofverbruik die vermeld zijn in onderstaande tabel zijn bepaald op basis van de
typegoedkeuringstests in overeenstemming met specifieke Europese Richtlijnen.
De volgende procedures worden gebruikt om het brandstofverbruik te meten:
stadscyclus: koude start gevolgd door een gesimuleerde testrit in stadsverkeer;
cyclus op buitenwegen: frequent accelereren in alle versnellingen, waarbij een testrit op buitenwegen wordt
gesimuleerd: de snelheid varieert tussen 0 en 120 km/h;
gecombineerd brandstofverbruik: hierbij telt de waarde van de stadscyclus voor 37% en de cyclus op
buitenwegen voor 63% mee.
BELANGRIJK Het type route, de verkeerssituatie, weersomstandigheden, rijstijl, algemene conditie van het
voertuig, uitrustingsniveau/accessoires, gebruik van de klimaatregeling, lading van het voertuig, imperiaal
op het dak en andere situaties die de aerodynamica kunnen beïnvloeden, leiden tot andere verbruikscijfers
dan de hier vermelde cijfers.
Brandstofverbruik volgens de huidige Europese richtlijn (liter x 100 km)
Versies Stadsverkeer Buiten de stad Gecombineerd
1.4 Euro 6 8,9 5,8 6,9
1.3 16V Multijet 80 HP / 95 HP
Euro 64,7
(*) / 4,8 (**)3,5(*) / 3,6(**)3,9(*) / 4,0 (**)
1.3 16V Multijet 80 HP / 95 HP
NO START & STOP Euro 65,6(*) / 5,7 (**)3,7(*) / 3,8 (**)4,4(*) / 4,5 (**)
(*)Cargo-versies
(**)Combi versies
257
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

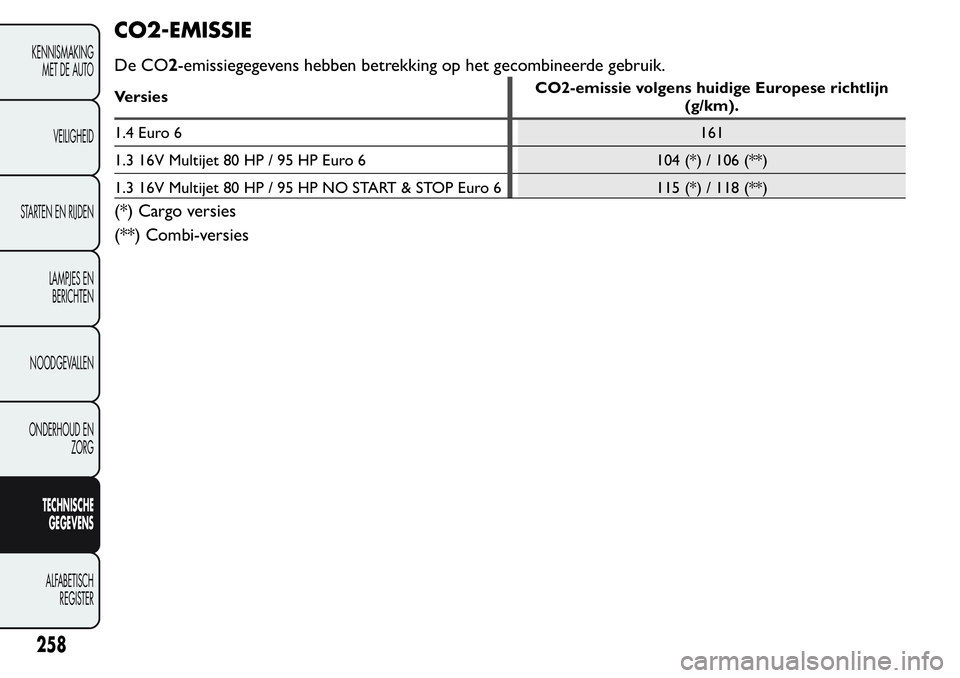

CO2-EMISSIE
De CO2-emissiegegevens hebben betrekking op het gecombineerde gebruik.
VersiesCO2-emissie volgens huidige Europese richtlijn
(g/km).
1.4 Euro 6161
1.3 16V Multijet 80 HP / 95 HP Euro 6 104 (*) / 106 (**)
1.3 16V Multijet 80 HP / 95 HP NO START & STOP Euro 6 115 (*) / 118 (**)
(*) Cargo versies
(**) Combi-versies
258
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

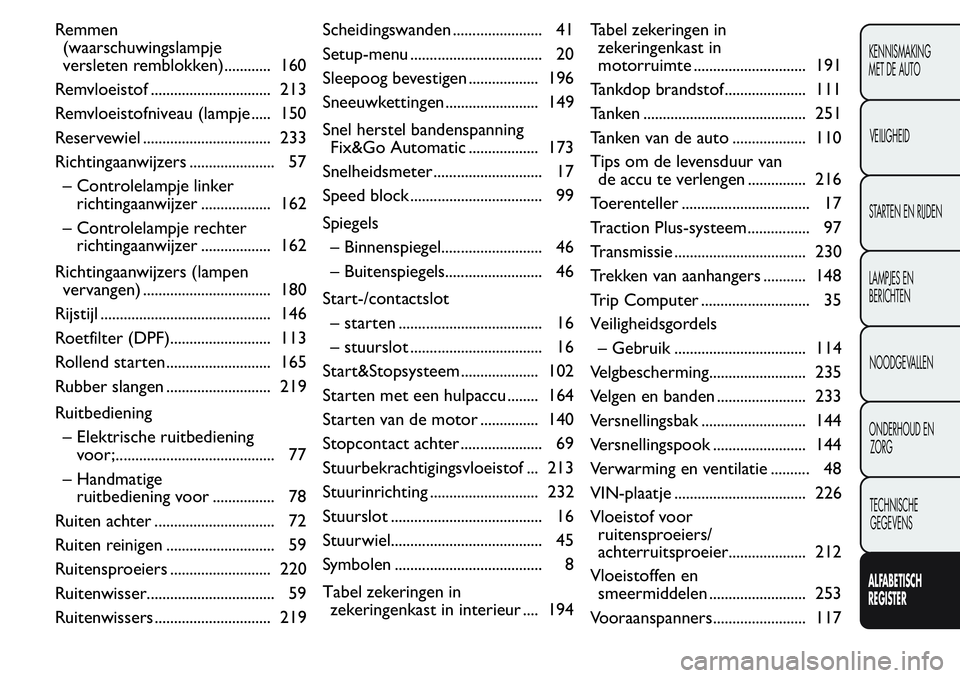

Remmen
(waarschuwingslampje
versleten remblokken)............ 160
Remvloeistof ............................... 213
Remvloeistofniveau (lampje ..... 150
Reservewiel ................................. 233
Richtingaanwijzers ...................... 57
– Controlelampje linker
richtingaanwijzer .................. 162
– Controlelampje rechter
richtingaanwijzer .................. 162
Richtingaanwijzers (lampen
vervangen) ................................. 180
Rijstijl ............................................ 146
Roetfilter (DPF).......................... 113
Rollend starten ........................... 165
Rubber slangen ........................... 219
Ruitbediening
– Elektrische ruitbediening
voor;......................................... 77
– Handmatige
ruitbediening voor ................ 78
Ruiten achter ............................... 72
Ruiten reinigen ............................ 59
Ruitensproeiers .......................... 220
Ruitenwisser................................. 59
Ruitenwissers .............................. 219Scheidingswanden ....................... 41
Setup-menu .................................. 20
Sleepoog bevestigen .................. 196
Sneeuwkettingen ........................ 149
Snel herstel bandenspanning
Fix&Go Automatic .................. 173
Snelheidsmeter ............................ 17
Speed block .................................. 99
Spiegels
– Binnenspiegel.......................... 46
– Buitenspiegels......................... 46
Start-/contactslot
– starten ..................................... 16
– stuurslot .................................. 16
Start&Stopsysteem .................... 102
Starten met een hulpaccu ........ 164
Starten van de motor ............... 140
Stopcontact achter ..................... 69
Stuurbekrachtigingsvloeistof ... 213
Stuurinrichting ............................ 232
Stuurslot ....................................... 16
Stuurwiel....................................... 45
Symbolen ...................................... 8
Tabel zekeringen in
zekeringenkast in interieur .... 194Tabel zekeringen in
zekeringenkast in
motorruimte ............................. 191
Tankdop brandstof..................... 111
Tanken .......................................... 251
Tanken van de auto ................... 110
Tips om de levensduur van
de accu te verlengen ............... 216
Toerenteller ................................. 17
Traction Plus-systeem................ 97
Transmissie .................................. 230
Trekken van aanhangers ........... 148
Trip Computer ............................ 35
Veiligheidsgordels
– Gebruik .................................. 114
Velgbescherming......................... 235
Velgen en banden ....................... 233
Versnellingsbak ........................... 144
Versnellingspook ........................ 144
Verwarming en ventilatie .......... 48
VIN-plaatje .................................. 226
Vloeistof voor
ruitensproeiers/
achterruitsproeier.................... 212
Vloeistoffen en
smeermiddelen ......................... 253
Vooraanspanners........................ 117
ALFABETISCH
REGISTER
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS

Voorgloeibougies (lampje
voorgloeien/storing
voorgloeien) .............................. 157
Voorste stopcontact .................. 69
Waarschuwingsknipperlichten . 67
Waarschuwingslampje airbag .. 151
Waarschuwingslampje
algemene storing ...................... 159
Waarschuwingslampje
brandstofreserve ...................... 157
Waarschuwingslampje
inbraakpoging............................ 159
Waarschuwingslampje
inspuitsysteem/
EOBD-motormanagement
...................................... 156
Waarschuwingslampje
koelvloeistof.............................. 151
Waarschuwingslampje
storing alarm ............................. 159
Waarschuwingslampje
storing elektronische
startblokkering (Fiat
CODE) ....................................... 159Waarschuwingslampje
storing parkeersensoren ........ 161
Waarschuwingslampje te
laag
remvloeistofniveau/
aangetrokken handrem ........... 151
Waarschuwingslampje
versleten remblokken ............. 160
Waarschuwingslampje
voorgloeibougies ...................... 157
Waarschuwingslampje water
in brandstoffilter ...................... 157
Wielen .......................................... 233
Wielen en banden ..................... 217
Wielophanging ............................ 231
Wieluitlijning ............................... 233
Winterbanden ............................ 143
Wisserblad achterruitwisser
vervangen................................... 220
Wisserbladen ruitenwissers
vervangen................................... 220
Zekeringen (vervangen)............ 186Zekeringen in
zekeringenkast in interieur .... 192
Zekeringen in
zekeringenkast in
motorruimte ............................. 188
Zijairbags...................................... 136
– Zijairbags ................................ 136
Zijschuifdeuren ............................ 73
Zitplaatsen
– Inklapbare
passagiersstoel ....................... 39
– Toegang tot de
zitplaatsen achter .................. 40
– Zitplaatsen voor .................... 38
Zonnekleppen.............................. 71
Zwaar gebruik van de auto ... 206
ALFABETISCH
REGISTER
systeem
...
KENNISMAKING
MET DE AUTO
VEILIGHEID
STARTEN EN RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
FCA Italy S.p.A. - MOPAR - Technical Services - Service Engineering
Largo Senatore G. Agnelli, 3 - 10040 Volvera - Turijn (Itali )
. 0 . . - 0 /2016 - 1 edi6399831 2 Druknummer NL e tie
e
