FIAT FIORINO 2017 Kezelési és karbantartási útmutató (in Hungarian)

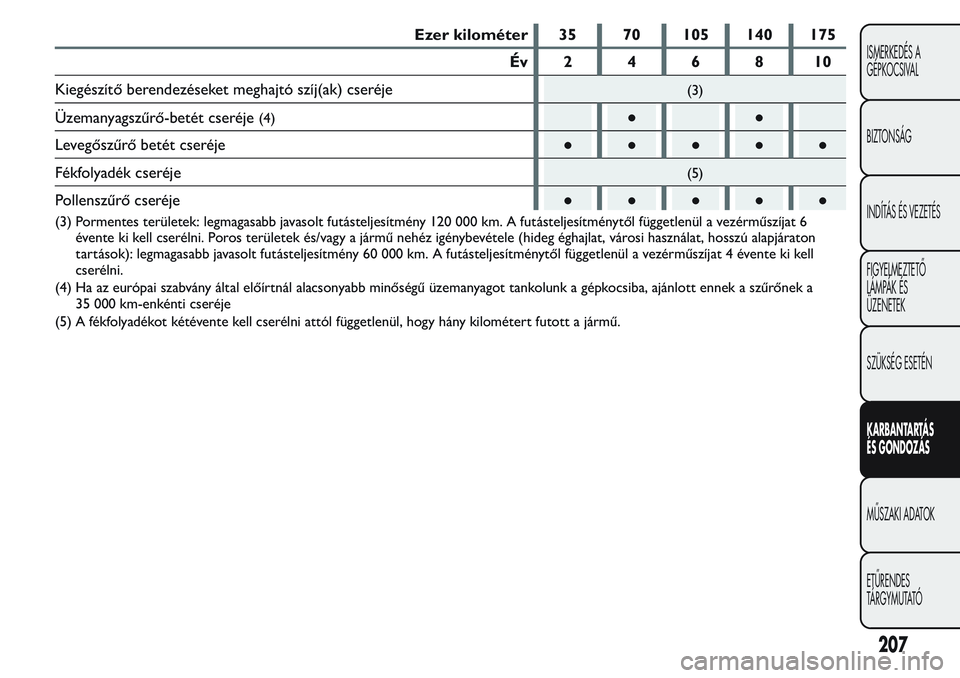

Ezer kilométer 35 70 105 140 175
Év 2 4 6 8 10
Kiegészítő berendezéseket meghajtó szíj(ak) cseréje
(3)
Üzemanyagszűrő-betét cseréje(4)●●
Levegőszűrő betét cseréje●●●●●
Fékfolyadék cseréje
(5)
Pollenszűrő cseréje●●●●●
(3) Pormentes területek: legmagasabb javasolt futásteljesítmény 120 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 6
évente ki kell cserélni. Poros területek és/vagy a jármű nehéz igénybevétele (hideg éghajlat, városi használat, hosszú alapjáraton
tartások): legmagasabb javasolt futásteljesítmény 60 000 km. A futásteljesítménytől függetlenül a vezérműszíjat 4 évente ki kell
cserélni.
(4) Ha az európai szabvány által előírtnál alacsonyabb minőségű üzemanyagot tankolunk a gépkocsiba, ajánlott ennek a szűrőnek a
35 000 km-enkénti cseréje
(5) A fékfolyadékot kétévente kell cserélni attól függetlenül, hogy hány kilométert futott a jármű.
207
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

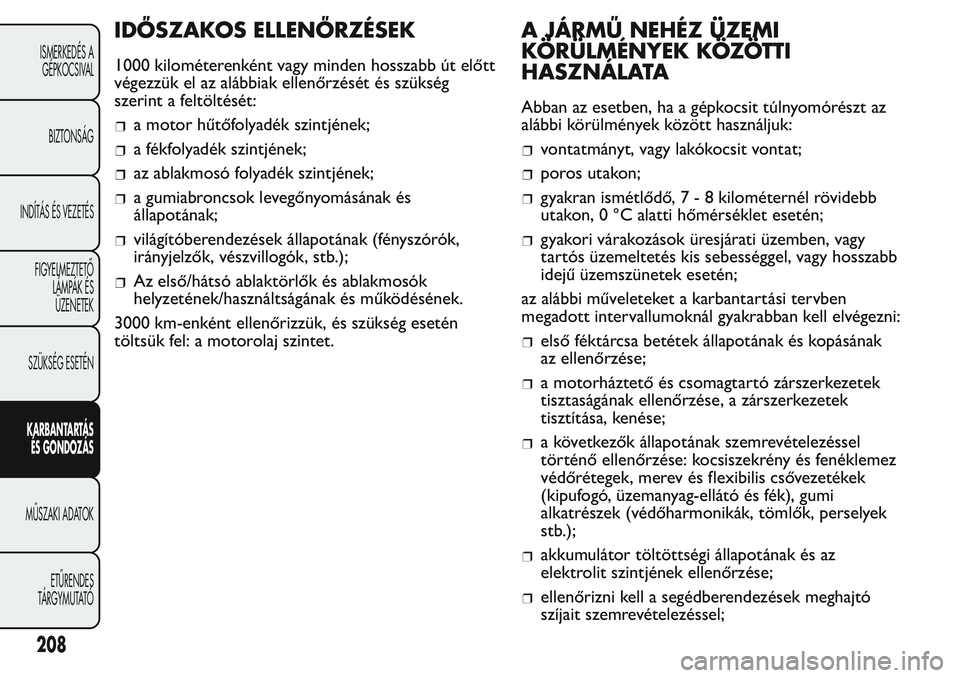

IDŐSZAKOS ELLENŐRZÉSEK
1000 kilométerenként vagy minden hosszabb út előtt
végezzük el az alábbiak ellenőrzését és szükség
szerint a feltöltését:
a motor hűtőfolyadék szintjének;
a fékfolyadék szintjének;
az ablakmosó folyadék szintjének;
a gumiabroncsok levegőnyomásának és
állapotának;
világítóberendezések állapotának (fényszórók,
irányjelzők, vészvillogók, stb.);
Az első/hátsó ablaktörlők és ablakmosók
helyzetének/használtságának és működésének.
3000 km-enként ellenőrizzük, és szükség esetén
töltsük fel: a motorolaj szintet.
A JÁRMŰ NEHÉZ ÜZEMI
KÖRÜLMÉNYEKKÖZÖTTI
HASZNÁLATA
Abban az esetben, ha a gépkocsit túlnyomórészt az
alábbi körülmények között használjuk:
vontatmányt, vagy lakókocsit vontat;
poros utakon;
gyakran ismétlődő,7-8kilométernél rövidebb
utakon, 0 °C alatti hőmérséklet esetén;
gyakori várakozások üresjárati üzemben, vagy
tartós üzemeltetés kis sebességgel, vagy hosszabb
idejű üzemszünetek esetén;
az alábbi műveleteket a karbantartási tervben
megadott intervallumoknál gyakrabban kell elvégezni:
első féktárcsa betétek állapotának és kopásának
az ellenőrzése;
a motorháztető és csomagtartó zárszerkezetek
tisztaságának ellenőrzése, a zárszerkezetek
tisztítása, kenése;
a következők állapotának szemrevételezéssel
történő ellenőrzése: kocsiszekrény és fenéklemez
védőrétegek, merev és flexibilis csővezetékek
(kipufogó, üzemanyag-ellátó és fék), gumi
alkatrészek (védőharmonikák, tömlők, perselyek
stb.);
akkumulátor töltöttségi állapotának és az
elektrolit szintjének ellenőrzése;
ellenőrizni kell a segédberendezések meghajtó
szíjait szemrevételezéssel;
208
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

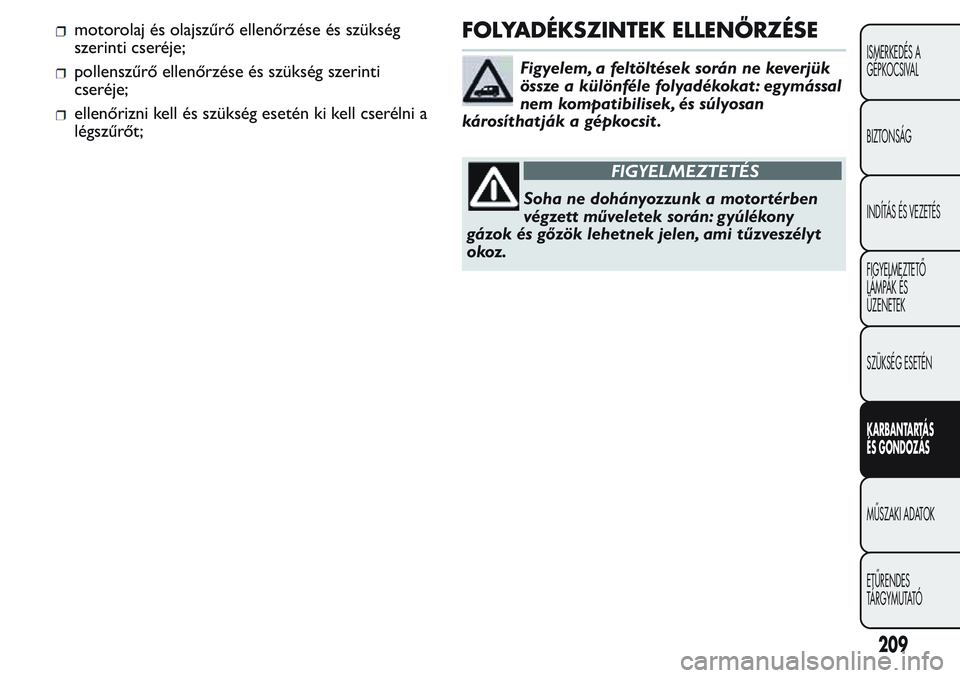

motorolaj és olajszűrő ellenőrzése és szükség
szerinti cseréje;
pollenszűrő ellenőrzése és szükség szerinti
cseréje;
ellenőrizni kell és szükség esetén ki kell cserélni a
légszűrőt;
FOLYADÉKSZINTEK ELLENŐRZÉSE
Figyelem, a feltöltések során ne keverjük
össze a különféle folyadékokat : egymással
nem kompatibilisek, és súlyosan
károsíthatják a gépkocsit .
FIGYELMEZTETÉS
Soha ne dohányozzunk a motortérben
végzett műveletek során: gyúlékony
gázok és gőzök lehetnek jelen, ami tűzveszélyt
okoz.
209
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

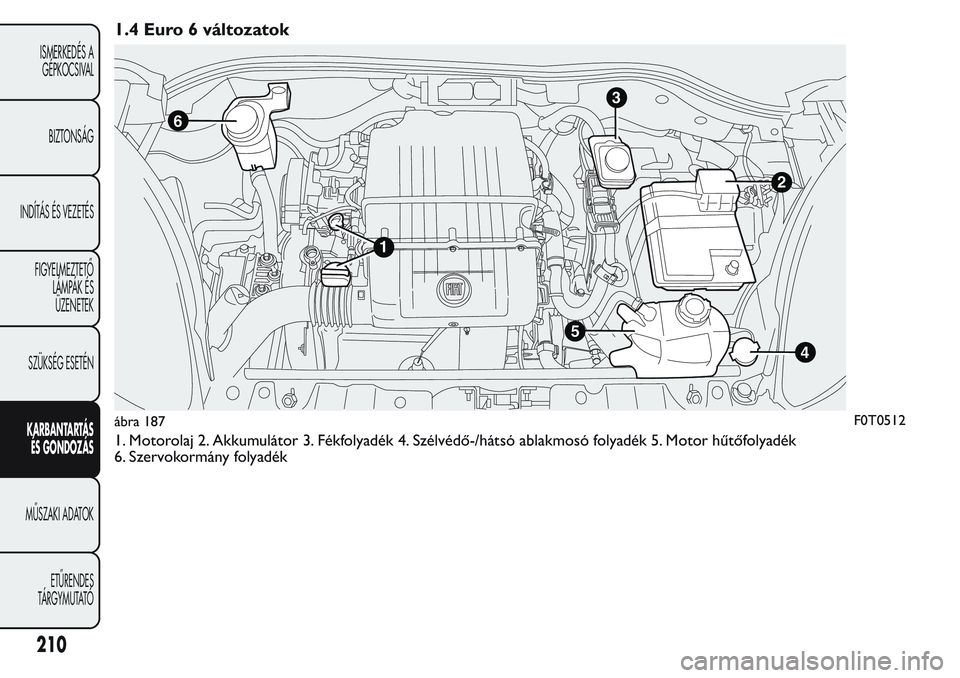

1.4 Euro 6 változatok
1. Motorolaj 2. Akkumulátor 3. Fékfolyadék 4. Szélvédő-/hátsó ablakmosó folyadék 5. Motor hűtőfolyadék
6. Szervokormány folyadék
3
2
4
6
1
5
ábra 187F0T0512
210
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

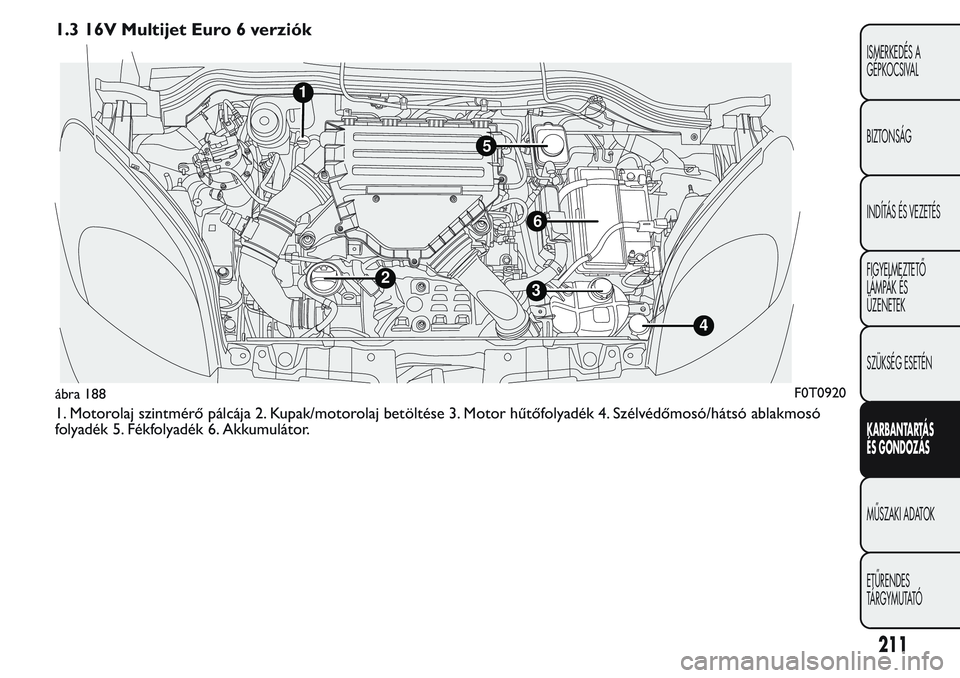

1.3 16V Multijet Euro 6 verziók
1. Motorolaj szintmérő pálcája 2. Kupak/motorolaj betöltése 3. Motor hűtőfolyadék 4. Szélvédőmosó/hátsó ablakmosó
folyadék 5. Fékfolyadék 6. Akkumulátor.
1
32
4
5
6
ábra 188F0T0920
211
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

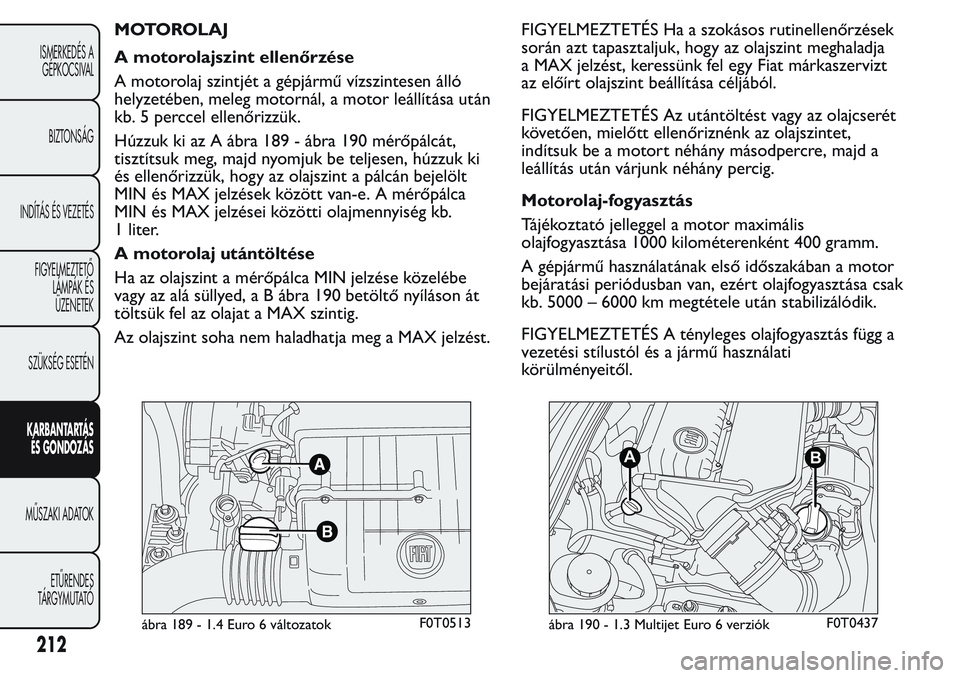

MOTOROLAJ
A motorolajszint ellenőrzése
A motorolaj szintjét a gépjármű vízszintesen álló
helyzetében, meleg motornál, a motor leállítása után
kb. 5 perccel ellenőrizzük.
Húzzuk ki az A ábra 189 - ábra 190 mérőpálcát,
tisztítsuk meg, majd nyomjuk be teljesen, húzzuk ki
és ellenőrizzük, hogy az olajszint a pálcán bejelölt
MIN és MAX jelzések között van-e. A mérőpálca
MIN és MAX jelzései közötti olajmennyiség kb.
1 liter.
A motorolaj utántöltése
Ha az olajszint a mérőpálca MIN jelzése közelébe
vagy az alá süllyed, a B ábra 190 betöltő nyíláson át
töltsük fel az olajat a MAX szintig.
Az olajszint soha nem haladhatja meg a MAX jelzést.FIGYELMEZTETÉS Ha a szokásos rutinellenőrzések
során azt tapasztaljuk, hogy az olajszint meghaladja
a MAX jelzést, keressünk fel egy Fiat márkaszervizt
az előírt olajszint beállítása céljából.
FIGYELMEZTETÉS Az utántöltést vagy az olajcserét
követően, mielőtt ellenőriznénk az olajszintet,
indítsuk be a motort néhány másodpercre, majd a
leállítás után várjunk néhány percig.
Motorolaj-fogyasztás
Tájékoztató jelleggel a motor maximális
olajfogyasztása 1000 kilométerenként 400 gramm.
A gépjármű használatának első időszakában a motor
bejáratási periódusban van, ezért olajfogyasztása csak
kb. 5000 – 6000 km megtétele után stabilizálódik.
FIGYELMEZTETÉS A tényleges olajfogyasztás függ a
vezetési stílustól és a jármű használati
körülményeitől.
ábra 189 - 1.4 Euro 6 változatokF0T0513
AB
ábra 190 - 1.3 Multijet Euro 6 verziókF0T0437
212
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS Soha ne végezzünk utántöltést a
motorba a már benne levőtől eltérő specifikációjú
olajjal.
FIGYELMEZTETÉS
Meleg motornál óvatosan járjunk el a
motor tér belsejében, égési sérülések
veszélye áll fenn. Ne felejtsük el, hogy meleg
motor esetén az elektromos hűtőventilátor
bármikor elindulhat , és sérülést okozhat .
Ügyeljünk arra, hogy a sálat , nyakkendőt , lazán
lógó ruhadarabokat a forgó szerkezeti részek
elkaphatják.
Az elhasznált olaj és olajszűrő környezetre
veszélyes anyagokat tartalmaz. Ezért az
olaj és a szűrők cseréjét egy Fiat
márkaszervizben ajánlatos elvégeztetni.
MOTOR HŰTŐFOLYADÉK
A hűtőfolyadék szintjének ellenőrzését hideg
motornál végezzük. A folyadékszintnek a tartályon
feltüntetett MIN jelzés felett kell lennie.
Ha a folyadékszint nem megfelelő, a tartály A
ábra 191 nyílásán keresztül lassan töltsön a tartályba
keveréket, amely 50% ioncserélt vízből és
PARAFLUUPfolyadékból (PETRONAS
LUBRICANTS) áll.
A PARAFLUUPfagyálló folyadék és az ioncserélt víz
50 - 50%-os keveréke -35 °C-ig biztosítja ahűtőrendszer fagyállóságát. Különösen zord éghajlati
viszonyok között 60% PARAFLUUPfolyadék és
40% ioncserélt víz keveréke javasolt.
FIGYELMEZTETÉS
Meleg motornál ne vegyük le a
kiegyenlítő tartály zárókupakját : égési
sérülések veszélye áll fenn. A hűtőrendszer
nyomás alatt van. A zárókupak cseréjekor csak
eredeti alkatrészt használjunk, mert más típusú
kupak alkalmazása ronthatja a hűtőrendszer
hatékonyságát .
ábra 191F0T0078
213
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

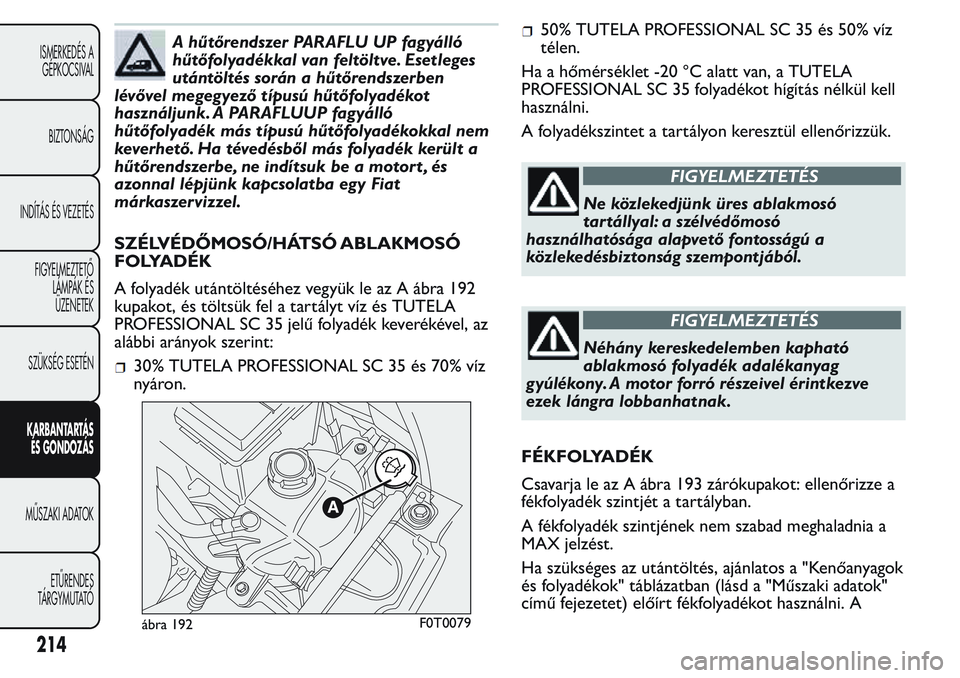

A hűtőrendszer PARAFLU UP fagyálló
hűtőfolyadékkal van feltöltve. Esetleges
utántöltés során a hűtőrendszerben
lévővel megegyező típusú hűtőfolyadékot
használjunk. A PARAFLUUP fagyálló
hűtőfolyadék más típusú hűtőfolyadékokkal nem
keverhető. Ha tévedésből más folyadék került a
hűtőrendszerbe, ne indítsuk be a motort , és
azonnal lépjünk kapcsolatba egy Fiat
márkaszervizzel.
SZÉLVÉDŐMOSÓ/HÁTSÓ ABLAKMOSÓ
FOLYADÉK
A folyadék utántöltéséhez vegyük le az A ábra 192
kupakot, és töltsük fel a tartályt víz és TUTELA
PROFESSIONAL SC 35 jelű folyadék keverékével, az
alábbi arányok szerint:
30% TUTELA PROFESSIONAL SC 35 és 70% víz
nyáron.
50% TUTELA PROFESSIONAL SC 35 és 50% víz
télen.
Ha a hőmérséklet -20 °C alatt van, a TUTELA
PROFESSIONAL SC 35 folyadékot hígítás nélkül kell
használni.
A folyadékszintet a tartályon keresztül ellenőrizzük.
FIGYELMEZTETÉS
Ne közlekedjünk üres ablakmosó
tartállyal: a szélvédőmosó
használhatósága alapvető fontosságú a
közlekedésbiztonság szempontjából.
FIGYELMEZTETÉS
Néhány kereskedelemben kapható
ablakmosó folyadék adalékanyag
gyúlékony. A motor forró részeivel érintkezve
ezek lángra lobbanhatnak.
FÉKFOLYADÉK
Csavarja le az A ábra 193 zárókupakot: ellenőrizze a
fékfolyadék szintjét a tartályban.
A fékfolyadék szintjének nem szabad meghaladnia a
MAX jelzést.
Ha szükséges az utántöltés, ajánlatos a "Kenőanyagok
és folyadékok" táblázatban (lásd a "Műszaki adatok"
című fejezetet) előírt fékfolyadékot használni. A
ábra 192F0T0079
214
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

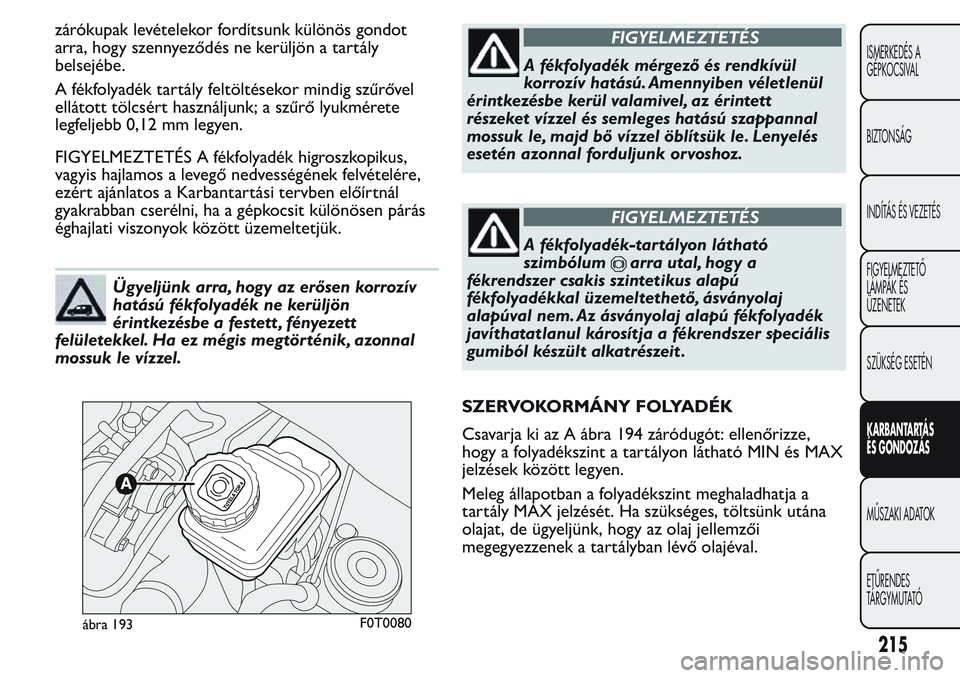

zárókupak levételekor fordítsunk különös gondot
arra, hogy szennyeződés ne kerüljön a tartály
belsejébe.
A fékfolyadék tartály feltöltésekor mindig szűrővel
ellátott tölcsért használjunk; a szűrő lyukmérete
legfeljebb 0,12 mm legyen.
FIGYELMEZTETÉS A fékfolyadék higroszkopikus,
vagyis hajlamos a levegő nedvességének felvételére,
ezért ajánlatos a Karbantartási tervben előírtnál
gyakrabban cserélni, ha a gépkocsit különösen párás
éghajlati viszonyok között üzemeltetjük.
Ügyeljünk arra, hogy az erősen korrozív
hatású fékfolyadék ne kerüljön
érintkezésbe a festett , fényezett
felületekkel. Ha ez mégis megtörténik, azonnal
mossuk le vízzel.
FIGYELMEZTETÉS
A fékfolyadék mérgező és rendkívül
korrozív hatású. Amennyiben véletlenül
érintkezésbe kerül valamivel, az érintett
részeket vízzel és semleges hatású szappannal
mossuk le, majd bő vízzel öblítsük le. Lenyelés
esetén azonnal forduljunk orvoshoz.
FIGYELMEZTETÉS
A fékfolyadék-tar tályon látható
szimbólum
arra utal, hogy a
fékrendszer csakis szintetikus alapú
fékfolyadékkal üzemeltethető, ásványolaj
alapúval nem. Az ásványolaj alapú fékfolyadék
javíthatatlanul károsítja a fékrendszer speciális
gumiból készült alkatrészeit .

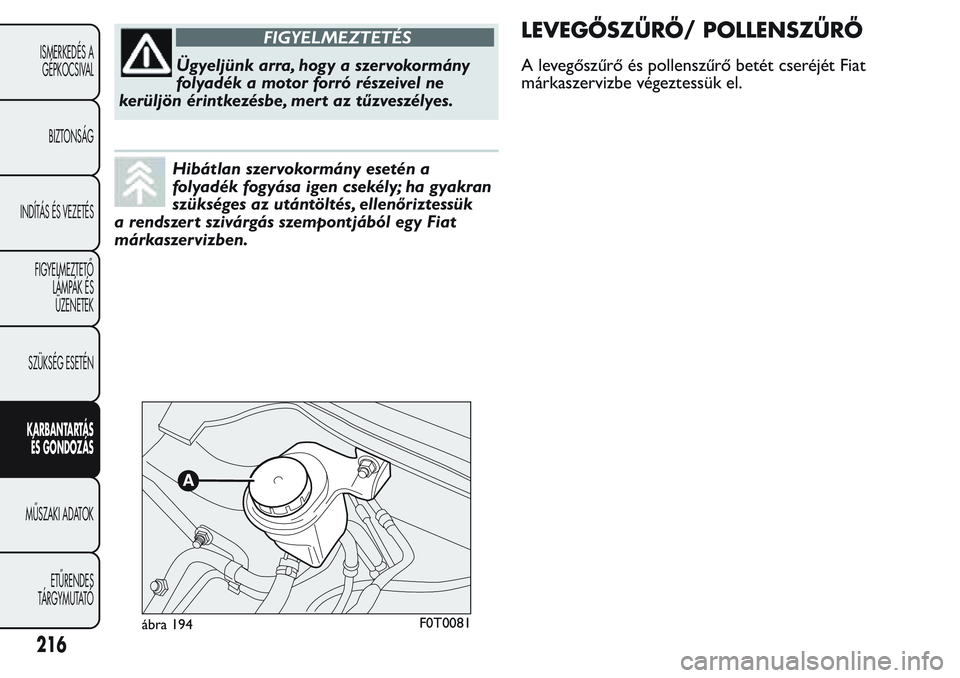

SZERVOKORMÁNY FOLYADÉK
Csavarja ki az A ábra 194 záródugót: ellenőrizze,
hogy a folyadékszint a tartályon látható MIN és MAX
jelzések között legyen.
Meleg állapotban a folyadékszint meghaladhatja a
tartály MAX jelzését. Ha szükséges, töltsünk utána
olajat, de ügyeljünk, hogy az olaj jellemzői
megegyezzenek a tartályban lévő olajéval.
ábra 193F0T0080
215
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

FIGYELMEZTETÉS
Ügyeljünk arra, hogy a szervokormány
folyadék a motor forró részeivel ne
kerüljön érintkezésbe, mert az tűzveszélyes.
Hibátlan szervokormány esetén a
folyadék fogyása igen csekély; ha gyakran
szükséges az utántöltés, ellenőriztessük
a rendszert szivárgás szempontjából egy Fiat
márkaszervizben.
LEVEGŐSZŰRŐ/ POLLENSZŰRŐ
A levegőszűrő és pollenszűrő betét cseréjét Fiat
márkaszervizbe végeztessük el.
ábra 194F0T0081
216
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
