zárjuk vissza a B ábra 172 fedelet, és nyomással
rögzítsük a helyén az A ábra 171 mennyezeti
lámpatestet az érzékelhető reteszelődés
megtörténtéig.

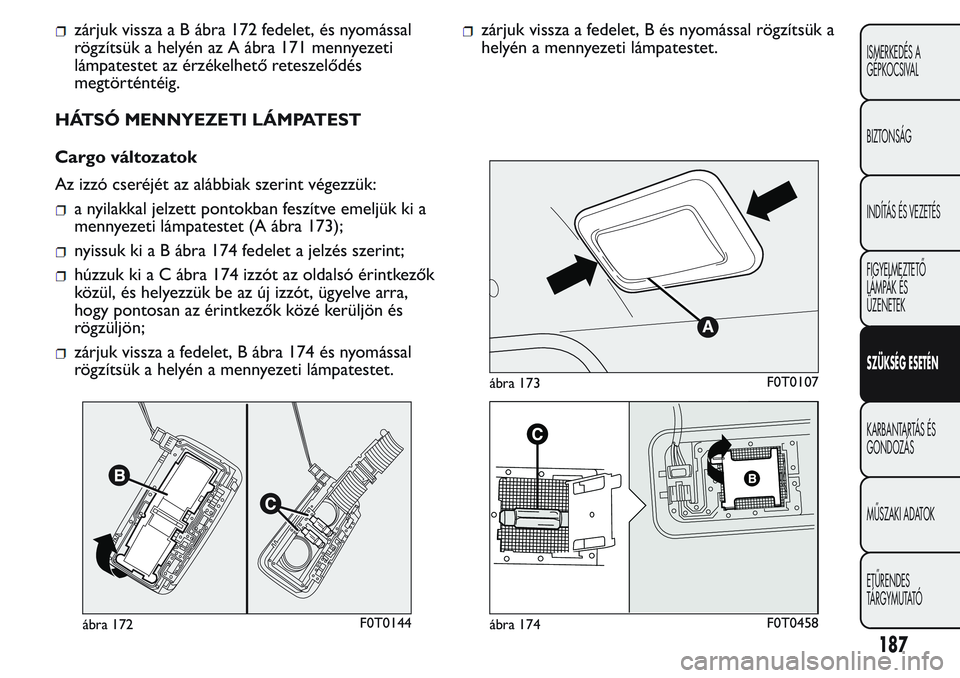

HÁTSÓ MENNYEZETI LÁMPATEST
Cargo változatok
Az izzó cseréjét az alábbiak szerint végezzük:
a nyilakkal jelzett pontokban feszítve emeljük ki a
mennyezeti lámpatestet (A ábra 173);
nyissuk ki a B ábra 174 fedelet a jelzés szerint;
húzzuk ki a C ábra 174 izzót az oldalsó érintkezők
közül, és helyezzük be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé kerüljön és
rögzüljön;
zárjuk vissza a fedelet, B ábra 174 és nyomással
rögzítsük a helyén a mennyezeti lámpatestet.
zárjuk vissza a fedelet, B és nyomással rögzítsük a
helyén a mennyezeti lámpatestet.
ábra 172F0T0144
ábra 173F0T0107
ábra 174F0T0458
187
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Combi változatok
Az izzó cseréjét az alábbiak szerint végezzük:
nyomjuk meg az A nyomógombot ábra 175 és
vegyük ki a mozgatható B mennyezeti lámpát;
a nyilakkal jelzett pontokban feszítve emeljük ki a
mennyezeti lámpatestet;
húzzuk ki a C ábra 176 izzót az oldalsó érintkezők
közül, és helyezzük be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé kerüljön és
rögzüljön;
BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos berendezések
védelmét biztosítják azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése esetén
beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik,
először mindig az áramkörét védő biztosítékot
vizsgáljuk meg: az A ábra 177 vezetőszálnak épnek
kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora
terhelhetőségű (ugyanolyan színű) biztosítékra
cseréljük ki.
B ép biztosíték.
Cmegszakadt vezetőszálú biztosíték.
A
U
T
O
ábra 175F0T0108
A
U
T
O
ábra 176F0T0109
188
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

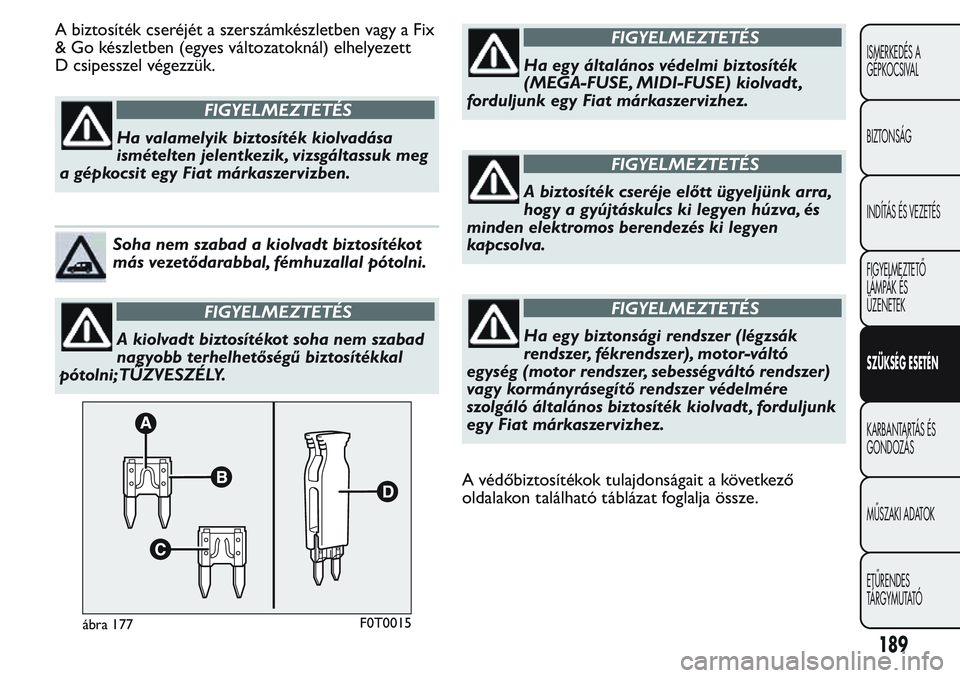

A biztosíték cseréjét a szerszámkészletben vagy a Fix
& Go készletben (egyes változatoknál) elhelyezett
D csipesszel végezzük.
FIGYELMEZTETÉS
Ha valamelyik biztosíték kiolvadása
ismételten jelentkezik, vizsgáltassuk meg
a gépkocsit egy Fiat márkaszervizben.
Soha nem szabad a kiolvadt biztosítékot
más vezetődarabbal, fémhuzallal pótolni.
FIGYELMEZTETÉS
A kiolvadt biztosítékot soha nem szabad
nagyobb terhelhetőségű biztosítékkal
pótolni;TŰZVESZÉLY.
FIGYELMEZTETÉS
Ha egy általános védelmi biztosíték
(MEGA-FUSE, MIDI-FUSE) kiolvadt ,
forduljunk egy Fiat márkaszervizhez.
FIGYELMEZTETÉS
A biztosíték cseréje előtt ügyeljünk arra,
hogy a gyújtáskulcs ki legyen húzva, és
minden elektromos berendezés ki legyen
kapcsolva.
FIGYELMEZTETÉS
Ha egy biztonsági rendszer (légzsák
rendszer, fékrendszer), motor-váltó
egység (motor rendszer, sebességváltó rendszer)
vagy kormányrásegítő rendszer védelmére
szolgáló általános biztosíték kiolvadt , forduljunk
egy Fiat márkaszervizhez.
A védőbiztosítékok tulajdonságait a következő
oldalakon található táblázat foglalja össze.
ábra 177F0T0015
189
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

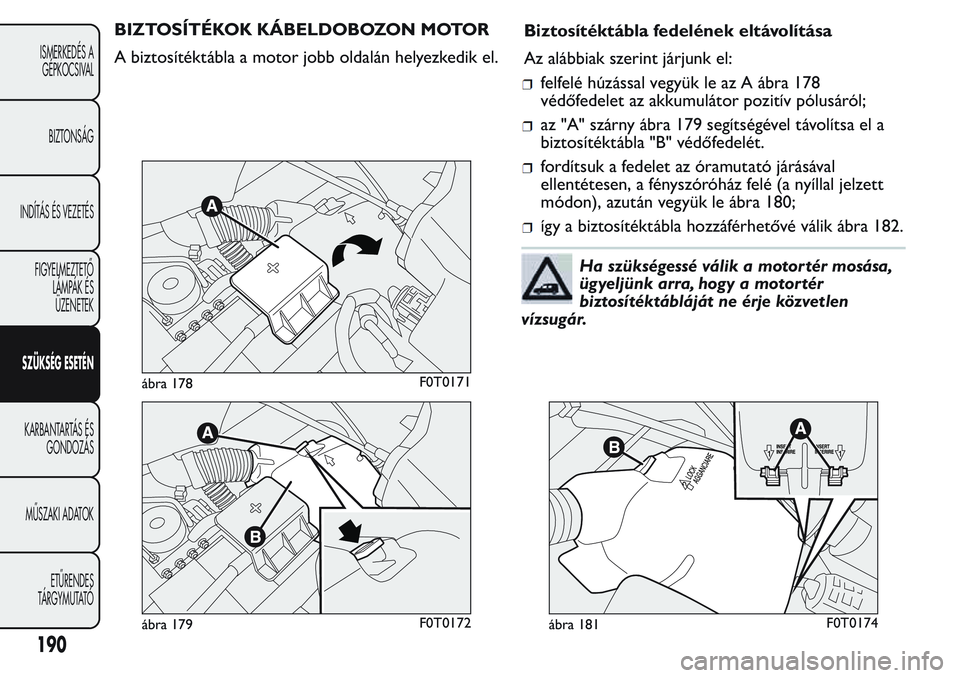

BIZTOSÍTÉKOK KÁBELDOBOZON MOTOR
A biztosítéktábla a motor jobb oldalán helyezkedik el.Biztosítéktábla fedelének eltávolítása
Az alábbiak szerint járjunk el:
felfelé húzással vegyük le az A ábra 178
védőfedelet az akkumulátor pozitív pólusáról;
az "A" szárny ábra 179 segítségével távolítsa el a
biztosítéktábla "B" védőfedelét.
fordítsuk a fedelet az óramutató járásával
ellentétesen, a fényszóróház felé (a nyíllal jelzett
módon), azután vegyük le ábra 180;
így a biztosítéktábla hozzáférhetővé válik ábra 182.
Ha szükségessé válik a motor tér mosása,
ügyeljünk arra, hogy a motor tér
biztosítéktábláját ne érje közvetlen
vízsugár.
ábra 178F0T0171
ábra 179F0T0172ábra 181F0T0174
190
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

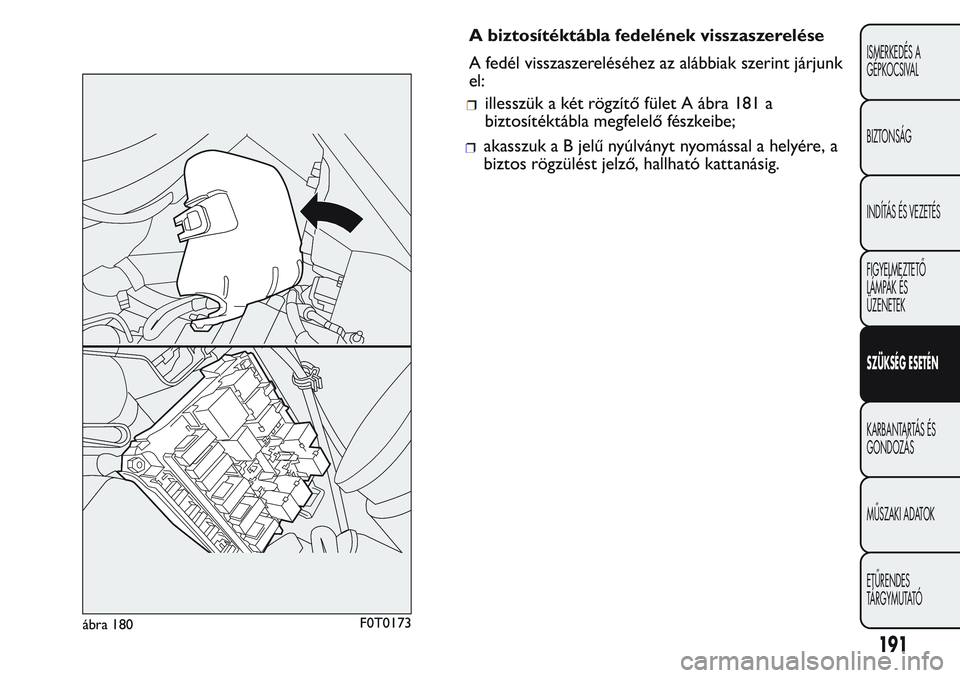

illesszük a két rögzítő fület A ábra 181 a
biztosítéktábla megfelelő fészkeibe;
akasszuk a B jelű nyúlványt nyomással a helyére, a
biztos rögzülést jelző, hallható kattanásig.
ábra 180F0T0173
191
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
A biztosítéktábla fedelének visszaszerelése
A fedél visszaszereléséhez az alábbiak szerint járjunk
el:

VÉDŐKÉSZÜLÉK - ábra 182 BIZTOSÍTÉK AMPER
Szabad (utánfutó vontatáshoz) F09 15
Földgáz (CNG) rendszer elektromos szelepek F09 10
KürtökF10 10
Távolsági fényszórók F14 15
Hátsó csatlakozóaljzat F15 15
ábra 182F0T0181
192
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

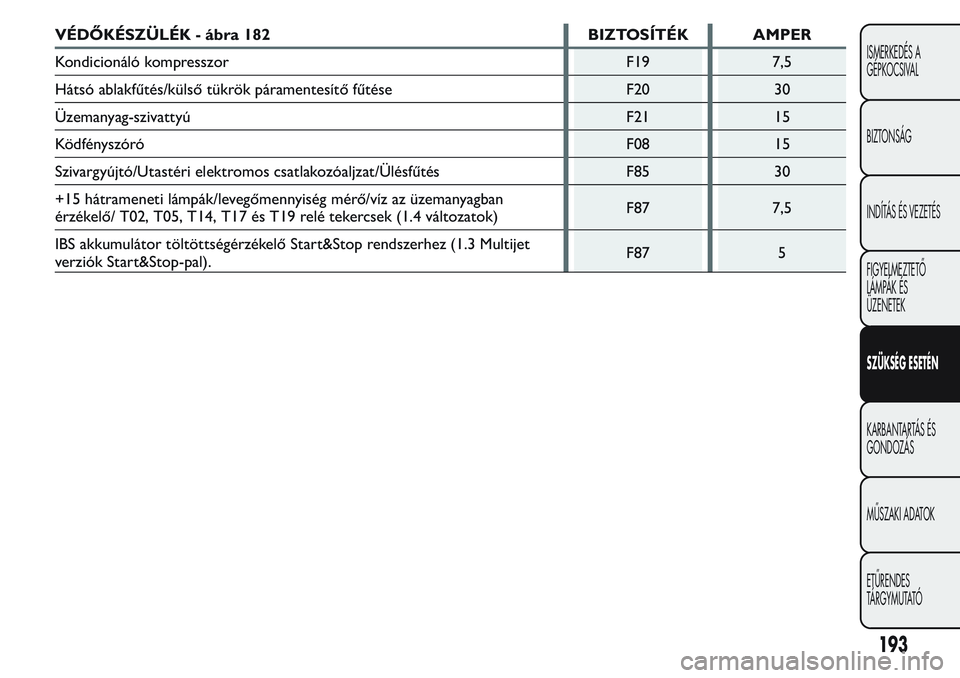

VÉDŐKÉSZÜLÉK - ábra 182 BIZTOSÍTÉK AMPER
Kondicionáló kompresszor F19 7,5
Hátsó ablakfűtés/külső tükrök páramentesítő fűtése F20 30
Üzemanyag-szivattyú F21 15
Ködfényszóró F08 15
Szivargyújtó/Utastéri elektromos csatlakozóaljzat/Ülésfűtés F85 30
+15 hátrameneti lámpák/levegőmennyiség mérő/víz az üzemanyagban
érzékelő/ T02, T05, T14, T17 és T19 relé tekercsek (1.4 változatok)F87 7,5
IBS akkumulátor töltöttségérzékelő Start&Stop rendszerhez (1.3 Multijet
verziók Start&Stop-pal).F87 5
193
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

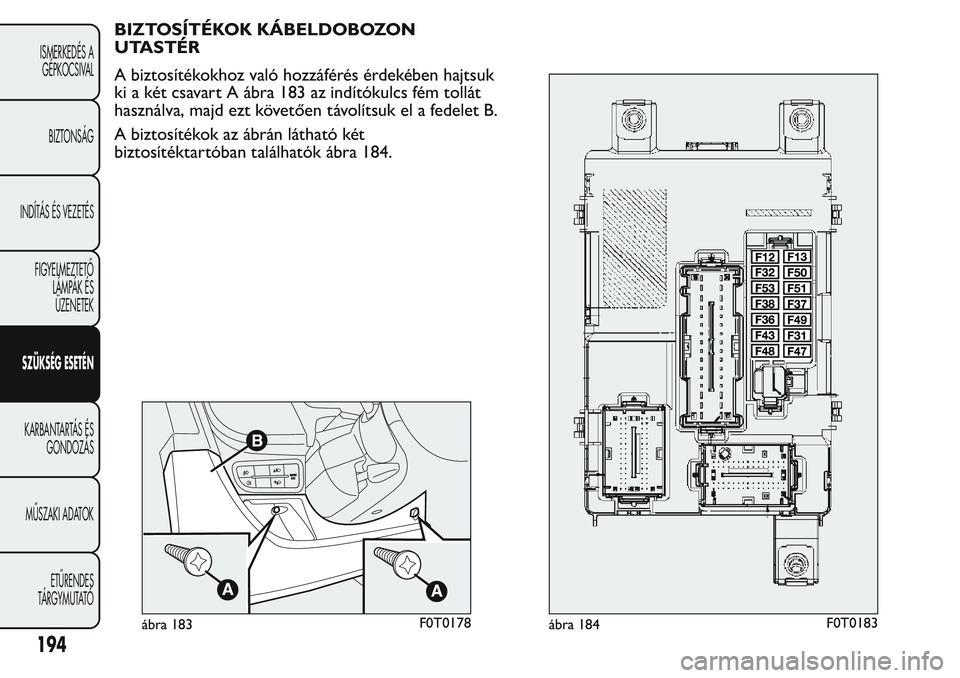

BIZTOSÍTÉKOK KÁBELDOBOZON
UTASTÉR
A biztosítékokhoz való hozzáférés érdekében hajtsuk
ki a két csavart A ábra 183 az indítókulcs fém tollát
használva, majd ezt követően távolítsuk el a fedelet B.
A biztosítékok az ábrán látható két
biztosítéktartóban találhatók ábra 184.
ábra 183F0T0178ábra 184F0T0183
194
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

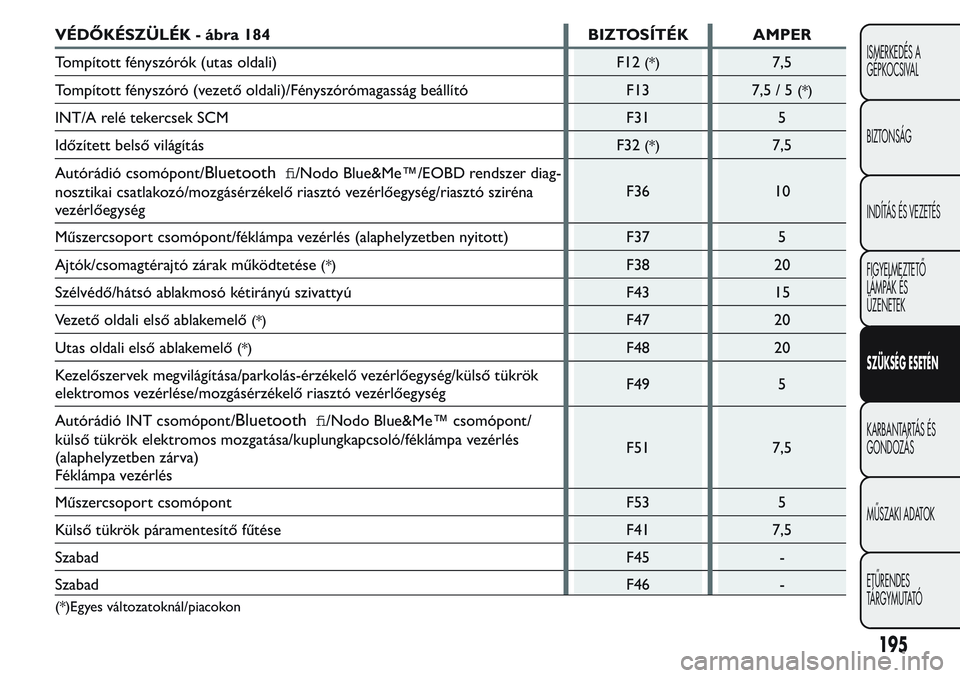

VÉDŐKÉSZÜLÉK - ábra 184 BIZTOSÍTÉK AMPER
Tompított fényszórók (utas oldali)
F12
(*)7,5
Tompított fényszóró (vezető oldali)/Fényszórómagasság beállító F13
7,5 / 5
(*)
INT/A relé tekercsek SCM F31 5
Időzített belső világítás
F32
(*)7,5
Autórádió csomópont/
Bluetoothfi/Nodo Blue&Me™/EOBD rendszer diag-
nosztikai csatlakozó/mozgásérzékelő riasztó vezérlőegység/riasztó sziréna
vezérlőegységF36 10
Műszercsoport csomópont/féklámpa vezérlés (alaphelyzetben nyitott) F37 5
Ajtók/csomagtérajtó zárak működtetése
(*)F38 20
Szélvédő/hátsó ablakmosó kétirányú szivattyú F43 15
Vezető oldali első ablakemelő
(*)F47 20
Utas oldali első ablakemelő
(*)F48 20
Kezelőszervek megvilágítása/parkolás-érzékelő vezérlőegység/külső tükrök
elektromos vezérlése/mozgásérzékelő riasztó vezérlőegységF49 5
Autórádió INT csomópont/
Bluetoothfi/Nodo Blue&Me™ csomópont/
külső tükrök elektromos mozgatása/kuplungkapcsoló/féklámpa vezérlés
(alaphelyzetben zárva)
Féklámpa vezérlésF51 7,5
Műszercsoport csomópont F53 5
Külső tükrök páramentesítő fűtése F41 7,5
SzabadF45 -
SzabadF46 -
(*)Egyes változatoknál/piacokon
195
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
KARBANTARTÁS ÉS
GONDOZÁS
MŰSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

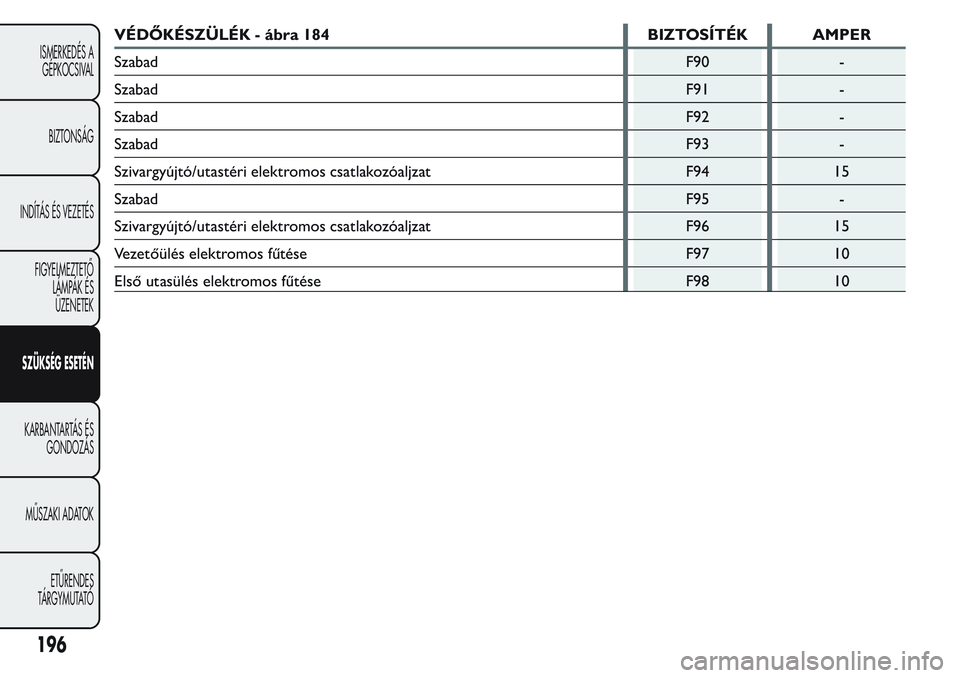

VÉDŐKÉSZÜLÉK - ábra 184 BIZTOSÍTÉK AMPER
SzabadF90 -
SzabadF91 -
SzabadF92 -
SzabadF93 -
Szivargyújtó/utastéri elektromos csatlakozóaljzat F94 15
SzabadF95 -
Szivargyújtó/utastéri elektromos csatlakozóaljzat F96 15
Vezetőülés elektromos fűtése F97 10
Első utasülés elektromos fűtése F98 10
