FIAT FIORINO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

POLTTOAINEEN ESTOJÄRJESTELMÄ
Aktivoituu mahdollisen törmäyksen yhteydessä
seuraavasti:
polttoaineen syöttö katkaistaan ja moottori
pysäytetään;
ovien lukitukset vapautetaan automaattisesti;
sisävalot syttyvät.
Tietyissä versioissa järjestelmän aktivoituminen
osoitetaan näytön viestillä "Polttoaineen
estojärjestelmä aktivoitunut, katso käyttöohjeita".
Tarkista ajoneuvo huolellisesti ja varmista, ettei
polttoainevuotoja ole esimerkiksi moottoritilassa,
ajoneuvon alapuolella tai polttoainesäiliön lähettyvillä.
Törmäyksen jälkeen virta-avain on vietävä STOP-
asentoon, jotta akun purkautuminen vältetään.
Ajoneuvon normaalin toiminnan palauttamiseksi, on
suoritettava seuraava proseduuri:
käännä virta-avain MAR-asentoon
kytke oikea suuntavilkku päälle
kytke oikea suuntavilkku pois päältä
kytke vasen suuntavilkku päälle
kytke vasen suuntavilkku pois päältä
kytke oikea suuntavilkku päälle
kytke oikea suuntavilkku pois päältä
kytke vasen suuntavilkku päälle
kytke vasen suuntavilkku pois päältä
käännä virta-avain STOP-asentoon.
VAROITUS
Jos törmäyksen jälkeen havaitaan
polttoaineen hajua tai vuotoja
syöttöjärjestelmässä, älä kytke järjestelmää
takaisin päälle tulipalovaaran välttämiseksi.
107
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

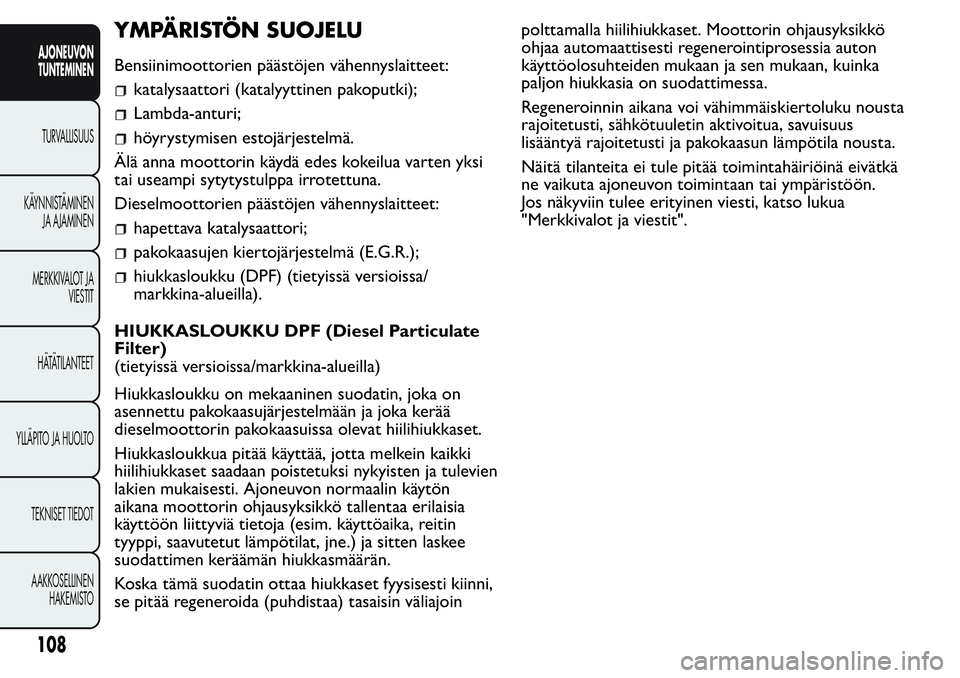

YMPÄRISTÖN SUOJELU
Bensiinimoottorien päästöjen vähennyslaitteet:
katalysaattori (katalyyttinen pakoputki);
Lambda-anturi;
höyrystymisen estojärjestelmä.
Älä anna moottorin käydä edes kokeilua varten yksi
tai useampi sytytystulppa irrotettuna.
Dieselmoottorien päästöjen vähennyslaitteet:
hapettava katalysaattori;
pakokaasujen kiertojärjestelmä (E.G.R.);
hiukkasloukku (DPF) (tietyissä versioissa/
markkina-alueilla).
HIUKKASLOUKKU DPF (Diesel Particulate
Filter)
(tietyissä versioissa/markkina-alueilla)
Hiukkasloukku on mekaaninen suodatin, joka on
asennettu pakokaasujärjestelmään ja joka kerää
dieselmoottorin pakokaasuissa olevat hiilihiukkaset.
Hiukkasloukkua pitää käyttää, jotta melkein kaikki
hiilihiukkaset saadaan poistetuksi nykyisten ja tulevien
lakien mukaisesti. Ajoneuvon normaalin käytön
aikana moottorin ohjausyksikkö tallentaa erilaisia
käyttöön liittyviä tietoja (esim. käyttöaika, reitin
tyyppi, saavutetut lämpötilat, jne.) ja sitten laskee
suodattimen keräämän hiukkasmäärän.
Koska tämä suodatin ottaa hiukkaset fyysisesti kiinni,
se pitää regeneroida (puhdistaa) tasaisin väliajoinpolttamalla hiilihiukkaset. Moottorin ohjausyksikkö
ohjaa automaattisesti regenerointiprosessia auton
käyttöolosuhteiden mukaan ja sen mukaan, kuinka
paljon hiukkasia on suodattimessa.
Regeneroinnin aikana voi vähimmäiskiertoluku nousta
rajoitetusti, sähkötuuletin aktivoitua, savuisuus
lisääntyä rajoitetusti ja pakokaasun lämpötila nousta.
Näitä tilanteita ei tule pitää toimintahäiriöinä eivätkä
ne vaikuta ajoneuvon toimintaan tai ympäristöön.
Jos näkyviin tulee erityinen viesti, katso lukua
"Merkkivalot ja viestit".
108
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

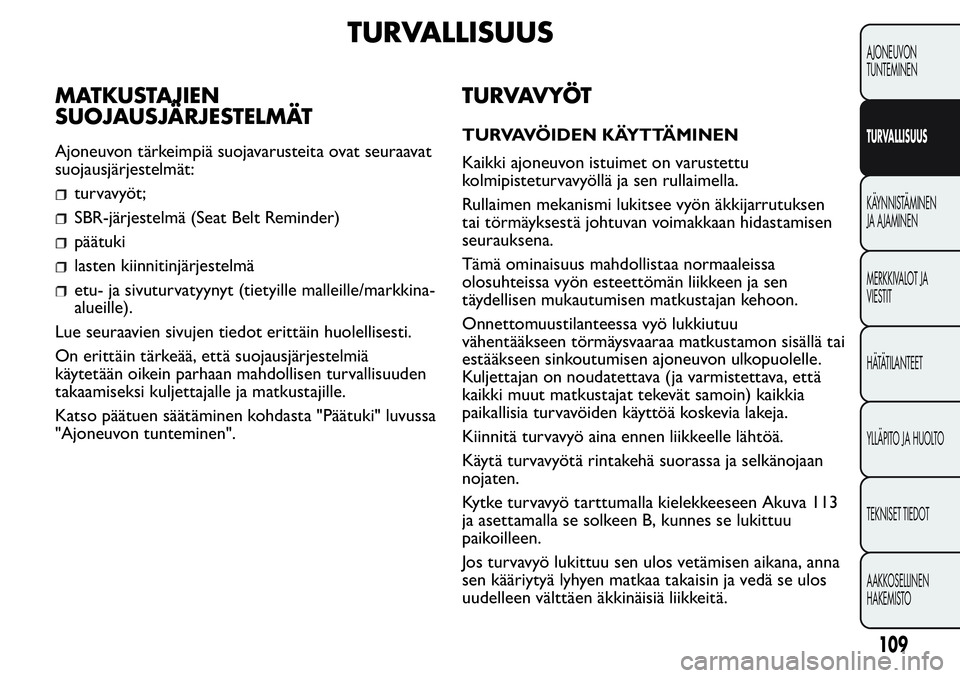

TURVALLISUUS
MATKUSTAJIEN
SUOJAUSJÄRJESTELMÄT
Ajoneuvon tärkeimpiä suojavarusteita ovat seuraavat
suojausjärjestelmät:
turvavyöt;
SBR-järjestelmä (Seat Belt Reminder)
päätuki
lasten kiinnitinjärjestelmä
etu- ja sivuturvatyynyt (tietyille malleille/markkina-
alueille).
Lue seuraavien sivujen tiedot erittäin huolellisesti.
On erittäin tärkeää, että suojausjärjestelmiä
käytetään oikein parhaan mahdollisen turvallisuuden
takaamiseksi kuljettajalle ja matkustajille.
Katso päätuen säätäminen kohdasta "Päätuki" luvussa
"Ajoneuvon tunteminen".
TURVAVYÖT
TURVAVÖIDEN KÄYTTÄMINEN
Kaikki ajoneuvon istuimet on varustettu
kolmipisteturvavyöllä ja sen rullaimella.
Rullaimen mekanismi lukitsee vyön äkkijarrutuksen
tai törmäyksestä johtuvan voimakkaan hidastamisen
seurauksena.
Tämä ominaisuus mahdollistaa normaaleissa
olosuhteissa vyön esteettömän liikkeen ja sen
täydellisen mukautumisen matkustajan kehoon.
Onnettomuustilanteessa vyö lukkiutuu
vähentääkseen törmäysvaaraa matkustamon sisällä tai
estääkseen sinkoutumisen ajoneuvon ulkopuolelle.
Kuljettajan on noudatettava (ja varmistettava, että
kaikki muut matkustajat tekevät samoin) kaikkia
paikallisia turvavöiden käyttöä koskevia lakeja.
Kiinnitä turvavyö aina ennen liikkeelle lähtöä.
Käytä turvavyötä rintakehä suorassa ja selkänojaan
nojaten.
Kytke turvavyö tarttumalla kielekkeeseen Akuva 113
ja asettamalla se solkeen B, kunnes se lukittuu
paikoilleen.
Jos turvavyö lukittuu sen ulos vetämisen aikana, anna
sen kääriytyä lyhyen matkaa takaisin ja vedä se ulos
uudelleen välttäen äkkinäisiä liikkeitä.
109
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

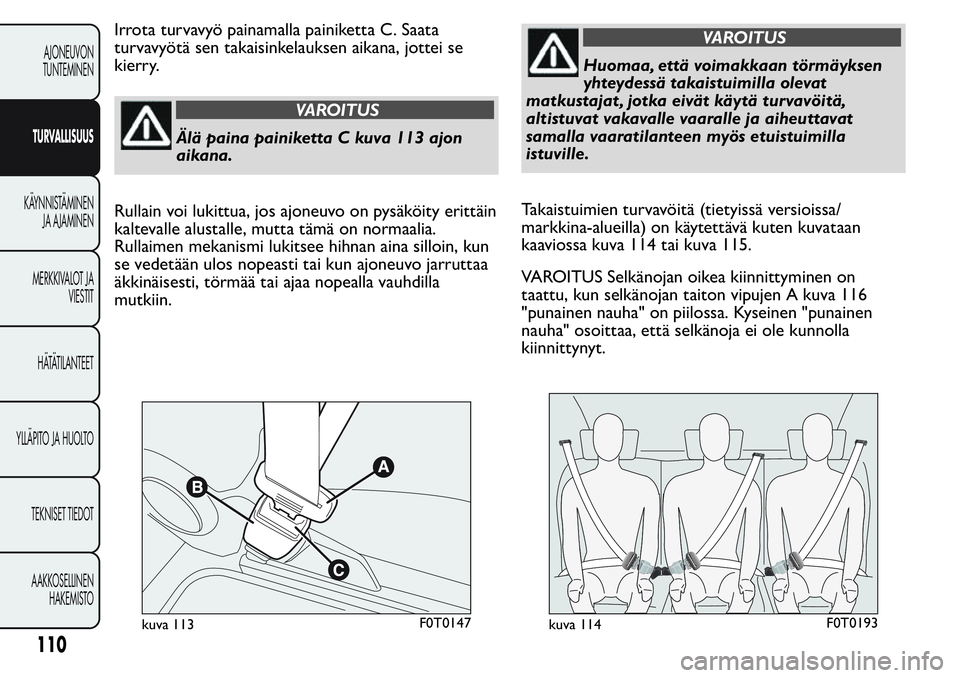

Irrota turvavyö painamalla painiketta C. Saata
turvavyötä sen takaisinkelauksen aikana, jottei se
kierry.
VAROITUS
Älä paina painiketta C kuva 113 ajon
aikana.
Rullain voi lukittua, jos ajoneuvo on pysäköity erittäin
kaltevalle alustalle, mutta tämä on normaalia.
Rullaimen mekanismi lukitsee hihnan aina silloin, kun
se vedetään ulos nopeasti tai kun ajoneuvo jarruttaa
äkkinäisesti, törmää tai ajaa nopealla vauhdilla
mutkiin.
VAROITUS
Huomaa, että voimakkaan törmäyksen
yhteydessä takaistuimilla olevat
matkustajat , jotka eivät käytä turvavöitä,
altistuvat vakavalle vaaralle ja aiheuttavat
samalla vaaratilanteen myös etuistuimilla
istuville.
Takaistuimien turvavöitä (tietyissä versioissa/
markkina-alueilla) on käytettävä kuten kuvataan
kaaviossa kuva 114 tai kuva 115.
VAROITUS Selkänojan oikea kiinnittyminen on
taattu, kun selkänojan taiton vipujen A kuva 116
"punainen nauha" on piilossa. Kyseinen "punainen
nauha" osoittaa, että selkänoja ei ole kunnolla
kiinnittynyt.
kuva 113F0T0147kuva 114F0T0193
110
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

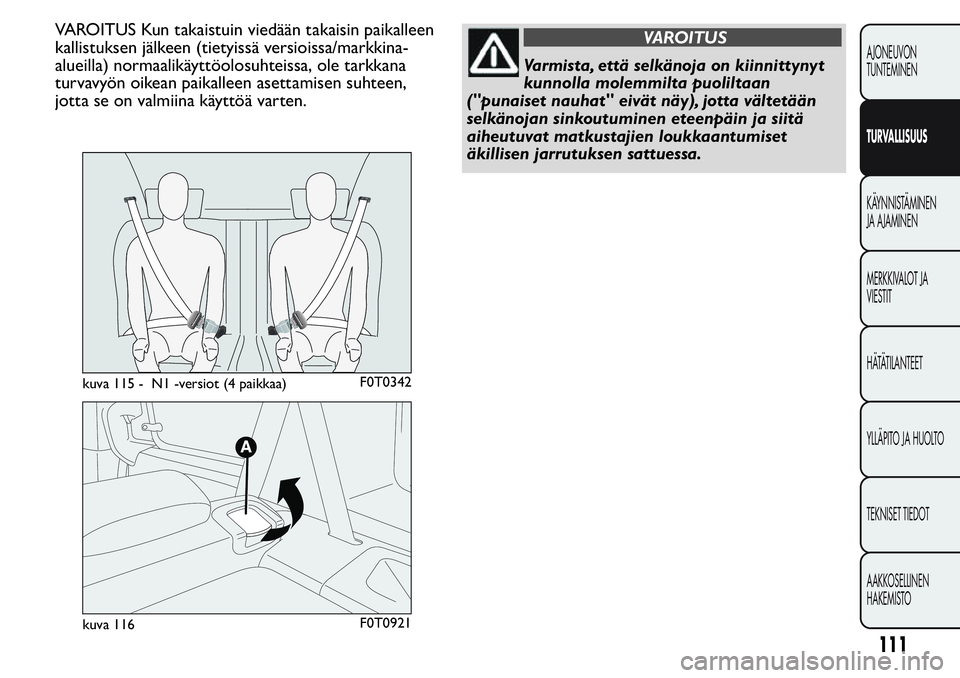

VAROITUS Kun takaistuin viedään takaisin paikalleen
kallistuksen jälkeen (tietyissä versioissa/markkina-
alueilla) normaalikäyttöolosuhteissa, ole tarkkana
turvavyön oikean paikalleen asettamisen suhteen,
jotta se on valmiina käyttöä varten.VAROITUS
Varmista, että selkänoja on kiinnittynyt
kunnolla molemmilta puoliltaan
("punaiset nauhat" eivät näy), jotta vältetään
selkänojan sinkoutuminen eteenpäin ja siitä
aiheutuvat matkustajien loukkaantumiset
äkillisen jarrutuksen sattuessa.
kuva 115 - N1 -versiot (4 paikkaa)F0T0342
kuva 116F0T0921
111
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

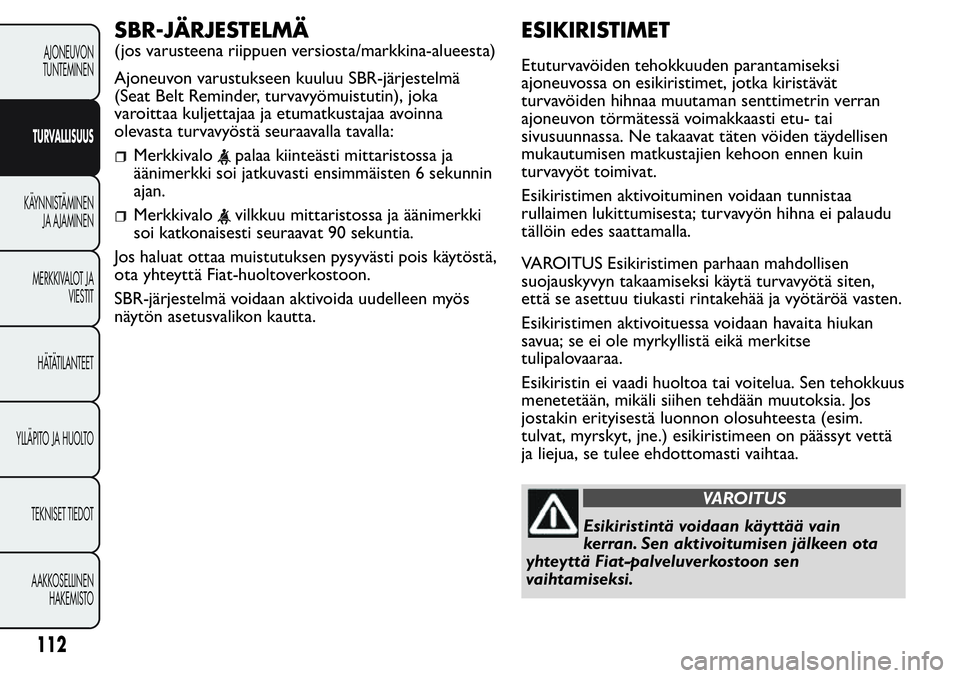

SBR-JÄRJESTELMÄ
(jos varusteena riippuen versiosta/markkina-alueesta)
Ajoneuvon varustukseen kuuluu SBR-järjestelmä
(Seat Belt Reminder, turvavyömuistutin), joka
varoittaa kuljettajaa ja etumatkustajaa avoinna
olevasta turvavyöstä seuraavalla tavalla:
Merkkivalopalaa kiinteästi mittaristossa ja
äänimerkki soi jatkuvasti ensimmäisten 6 sekunnin
ajan.
Merkkivalovilkkuu mittaristossa ja äänimerkki
soi katkonaisesti seuraavat 90 sekuntia.
Jos haluat ottaa muistutuksen pysyvästi pois käytöstä,
ota yhteyttä Fiat-huoltoverkostoon.
SBR-järjestelmä voidaan aktivoida uudelleen myös
näytön asetusvalikon kautta.
ESIKIRISTIMET
Etuturvavöiden tehokkuuden parantamiseksi
ajoneuvossa on esikiristimet, jotka kiristävät
turvavöiden hihnaa muutaman senttimetrin verran
ajoneuvon törmätessä voimakkaasti etu- tai
sivusuunnassa. Ne takaavat täten vöiden täydellisen
mukautumisen matkustajien kehoon ennen kuin
turvavyöt toimivat.
Esikiristimen aktivoituminen voidaan tunnistaa
rullaimen lukittumisesta; turvavyön hihna ei palaudu
tällöin edes saattamalla.
VAROITUS Esikiristimen parhaan mahdollisen
suojauskyvyn takaamiseksi käytä turvavyötä siten,
että se asettuu tiukasti rintakehää ja vyötäröä vasten.
Esikiristimen aktivoituessa voidaan havaita hiukan
savua; se ei ole myrkyllistä eikä merkitse
tulipalovaaraa.
Esikiristin ei vaadi huoltoa tai voitelua. Sen tehokkuus
menetetään, mikäli siihen tehdään muutoksia. Jos
jostakin erityisestä luonnon olosuhteesta (esim.
tulvat, myrskyt, jne.) esikiristimeen on päässyt vettä
ja liejua, se tulee ehdottomasti vaihtaa.
VAROITUS
Esikiristintä voidaan käyttää vain
kerran. Sen aktivoitumisen jälkeen ota
yhteyttä Fiat-palveluverkostoon sen
vaihtamiseksi.
112
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

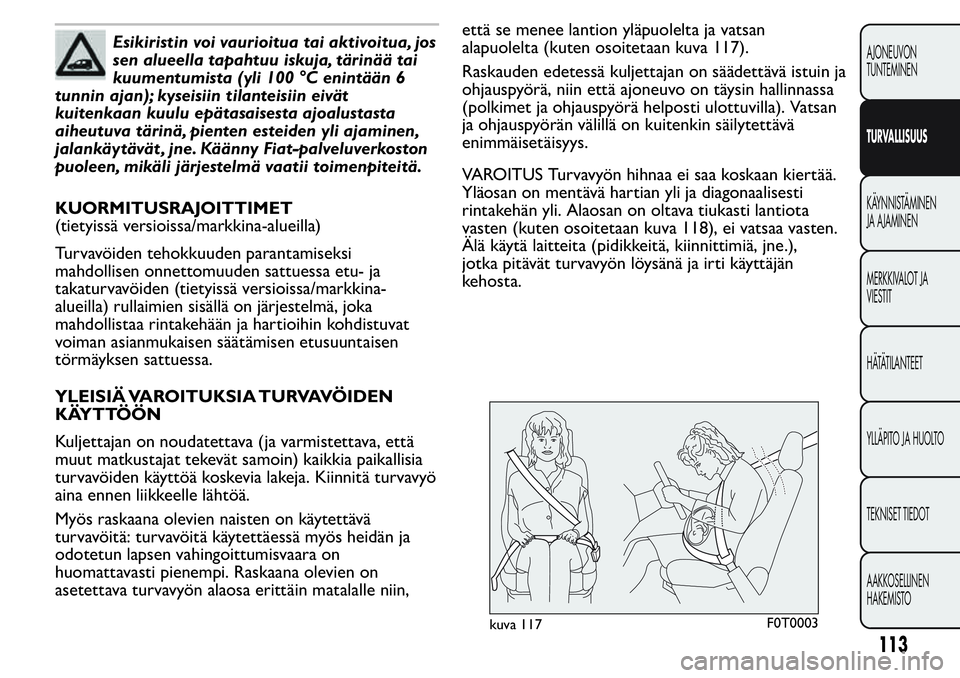

Esikiristin voi vaurioitua tai aktivoitua, jos
sen alueella tapahtuu iskuja, tärinää tai
kuumentumista (yli 100 °C enintään 6
tunnin ajan); kyseisiin tilanteisiin eivät
kuitenkaan kuulu epätasaisesta ajoalustasta
aiheutuva tärinä, pienten esteiden yli ajaminen,
jalankäytävät , jne. Käänny Fiat-palveluverkoston
puoleen, mikäli järjestelmä vaatii toimenpiteitä.
KUORMITUSRAJOITTIMET
(tietyissä versioissa/markkina-alueilla)
Turvavöiden tehokkuuden parantamiseksi
mahdollisen onnettomuuden sattuessa etu- ja
takaturvavöiden (tietyissä versioissa/markkina-
alueilla) rullaimien sisällä on järjestelmä, joka
mahdollistaa rintakehään ja hartioihin kohdistuvat
voiman asianmukaisen säätämisen etusuuntaisen
törmäyksen sattuessa.
YLEISIÄ VAROITUKSIA TURVAVÖIDEN
KÄYTTÖÖN
Kuljettajan on noudatettava (ja varmistettava, että
muut matkustajat tekevät samoin) kaikkia paikallisia
turvavöiden käyttöä koskevia lakeja. Kiinnitä turvavyö
aina ennen liikkeelle lähtöä.
Myös raskaana olevien naisten on käytettävä
turvavöitä: turvavöitä käytettäessä myös heidän ja
odotetun lapsen vahingoittumisvaara on
huomattavasti pienempi. Raskaana olevien on
asetettava turvavyön alaosa erittäin matalalle niin,että se menee lantion yläpuolelta ja vatsan
alapuolelta (kuten osoitetaan kuva 117).
Raskauden edetessä kuljettajan on säädettävä istuin ja
ohjauspyörä, niin että ajoneuvo on täysin hallinnassa
(polkimet ja ohjauspyörä helposti ulottuvilla). Vatsan
ja ohjauspyörän välillä on kuitenkin säilytettävä
enimmäisetäisyys.
VAROITUS Turvavyön hihnaa ei saa koskaan kiertää.
Yläosan on mentävä hartian yli ja diagonaalisesti
rintakehän yli. Alaosan on oltava tiukasti lantiota
vasten (kuten osoitetaan kuva 118), ei vatsaa vasten.
Älä käytä laitteita (pidikkeitä, kiinnittimiä, jne.),
jotka pitävät turvavyön löysänä ja irti käyttäjän
kehosta.
kuva 117F0T0003
113
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

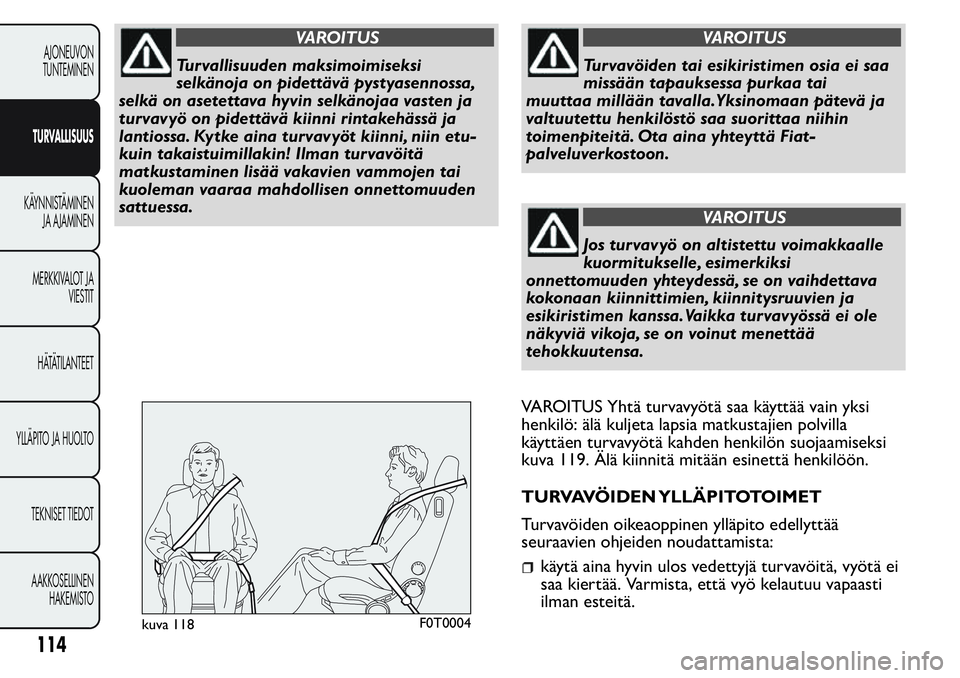

VAROITUS
Turvallisuuden maksimoimiseksi
selkänoja on pidettävä pystyasennossa,
selkä on asetettava hyvin selkänojaa vasten ja
turvavyö on pidettävä kiinni rintakehässä ja
lantiossa. Kytke aina turvavyöt kiinni, niin etu-
kuin takaistuimillakin! Ilman turvavöitä
matkustaminen lisää vakavien vammojen tai
kuoleman vaaraa mahdollisen onnettomuuden
sattuessa.
VAROITUS
Turvavöiden tai esikiristimen osia ei saa
missään tapauksessa purkaa tai
muuttaa millään tavalla.Yksinomaan pätevä ja
valtuutettu henkilöstö saa suorittaa niihin
toimenpiteitä. Ota aina yhteyttä Fiat-
palveluverkostoon.
VAROITUS
Jos turvavyö on altistettu voimakkaalle
kuormitukselle, esimerkiksi
onnettomuuden yhteydessä, se on vaihdettava
kokonaan kiinnittimien, kiinnitysruuvien ja
esikiristimen kanssa.Vaikka turvavyössä ei ole
näkyviä vikoja, se on voinut menettää
tehokkuutensa.
VAROITUS Yhtä turvavyötä saa käyttää vain yksi
henkilö: älä kuljeta lapsia matkustajien polvilla
käyttäen turvavyötä kahden henkilön suojaamiseksi
kuva 119. Älä kiinnitä mitään esinettä henkilöön.
TURVAVÖIDEN YLLÄPITOTOIMET
Turvavöiden oikeaoppinen ylläpito edellyttää
seuraavien ohjeiden noudattamista:
käytä aina hyvin ulos vedettyjä turvavöitä, vyötä ei
saa kiertää. Varmista, että vyö kelautuu vapaasti
ilman esteitä.
kuva 118F0T0004
114
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

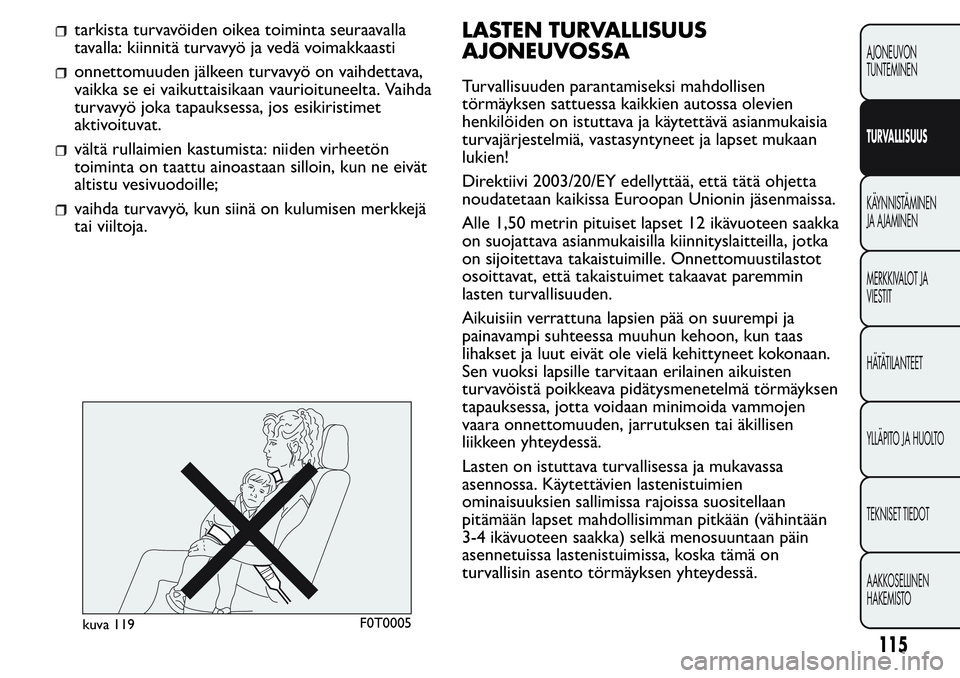

tarkista turvavöiden oikea toiminta seuraavalla
tavalla: kiinnitä turvavyö ja vedä voimakkaasti
onnettomuuden jälkeen turvavyö on vaihdettava,
vaikka se ei vaikuttaisikaan vaurioituneelta. Vaihda
turvavyö joka tapauksessa, jos esikiristimet
aktivoituvat.
vältä rullaimien kastumista: niiden virheetön
toiminta on taattu ainoastaan silloin, kun ne eivät
altistu vesivuodoille;
vaihda turvavyö, kun siinä on kulumisen merkkejä
tai viiltoja.
LASTEN TURVALLISUUS
AJONEUVOSSA
Turvallisuuden parantamiseksi mahdollisen
törmäyksen sattuessa kaikkien autossa olevien
henkilöiden on istuttava ja käytettävä asianmukaisia
turvajärjestelmiä, vastasyntyneet ja lapset mukaan
lukien!
Direktiivi 2003/20/EY edellyttää, että tätä ohjetta
noudatetaan kaikissa Euroopan Unionin jäsenmaissa.
Alle 1,50 metrin pituiset lapset 12 ikävuoteen saakka
on suojattava asianmukaisilla kiinnityslaitteilla, jotka
on sijoitettava takaistuimille. Onnettomuustilastot
osoittavat, että takaistuimet takaavat paremmin
lasten turvallisuuden.
Aikuisiin verrattuna lapsien pää on suurempi ja
painavampi suhteessa muuhun kehoon, kun taas
lihakset ja luut eivät ole vielä kehittyneet kokonaan.
Sen vuoksi lapsille tarvitaan erilainen aikuisten
turvavöistä poikkeava pidätysmenetelmä törmäyksen
tapauksessa, jotta voidaan minimoida vammojen
vaara onnettomuuden, jarrutuksen tai äkillisen
liikkeen yhteydessä.
Lasten on istuttava turvallisessa ja mukavassa
asennossa. Käytettävien lastenistuimien
ominaisuuksien sallimissa rajoissa suositellaan
pitämään lapset mahdollisimman pitkään (vähintään
3-4 ikävuoteen saakka) selkä menosuuntaan päin
asennetuissa lastenistuimissa, koska tämä on
turvallisin asento törmäyksen yhteydessä.
kuva 119F0T0005
115
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

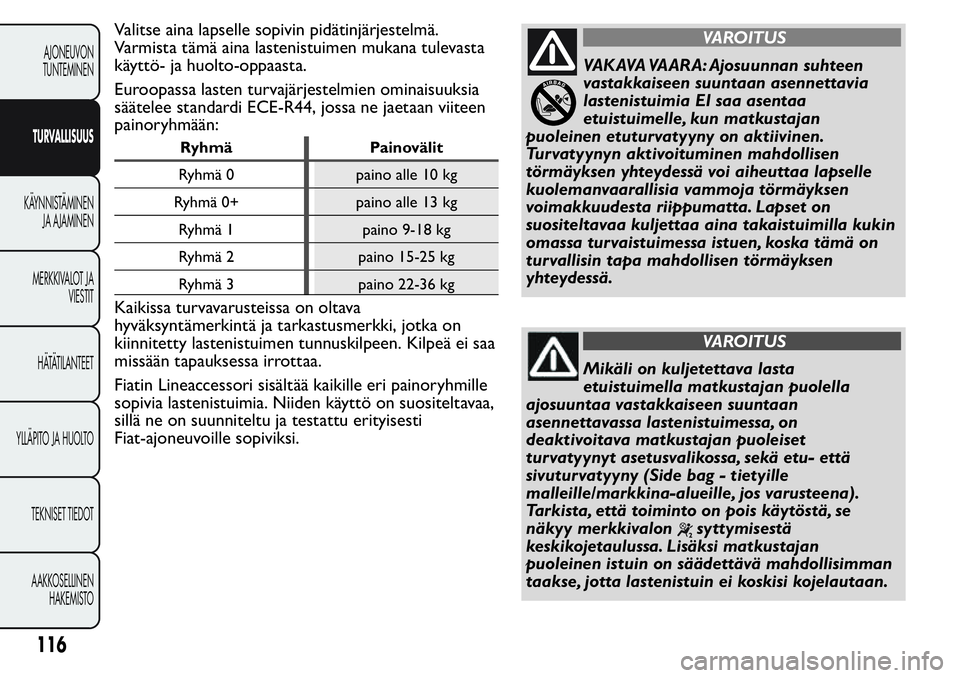

Valitse aina lapselle sopivin pidätinjärjestelmä.
Varmista tämä aina lastenistuimen mukana tulevasta
käyttö- ja huolto-oppaasta.
Euroopassa lasten turvajärjestelmien ominaisuuksia
säätelee standardi ECE-R44, jossa ne jaetaan viiteen
painoryhmään:
Ryhmä Painovälit
Ryhmä 0 paino alle 10 kg
Ryhmä 0+ paino alle 13 kg
Ryhmä 1 paino 9-18 kg
Ryhmä 2 paino 15-25 kg
Ryhmä 3 paino 22-36 kg
Kaikissa turvavarusteissa on oltava
hyväksyntämerkintä ja tarkastusmerkki, jotka on
kiinnitetty lastenistuimen tunnuskilpeen. Kilpeä ei saa
missään tapauksessa irrottaa.
Fiatin Lineaccessori sisältää kaikille eri painoryhmille
sopivia lastenistuimia. Niiden käyttö on suositeltavaa,
sillä ne on suunniteltu ja testattu erityisesti
Fiat-ajoneuvoille sopiviksi.
VAROITUS
VAKAVA VAARA: Ajosuunnan suhteen
vastakkaiseen suuntaan asennettavia
lastenistuimia EI saa asentaa
etuistuimelle, kun matkustajan
puoleinen etuturvatyyny on aktiivinen.
Turvatyynyn aktivoituminen mahdollisen
törmäyksen yhteydessä voi aiheuttaa lapselle
kuolemanvaarallisia vammoja törmäyksen
voimakkuudesta riippumatta. Lapset on
suositeltavaa kuljettaa aina takaistuimilla kukin
omassa turvaistuimessa istuen, koska tämä on
turvallisin tapa mahdollisen törmäyksen
yhteydessä.
VAROITUS
Mikäli on kuljetettava lasta
etuistuimella matkustajan puolella
ajosuuntaa vastakkaiseen suuntaan
asennettavassa lastenistuimessa, on
deaktivoitava matkustajan puoleiset
turvatyynyt asetusvalikossa, sekä etu- että
sivuturvatyyny (Side bag - tietyille
malleille/markkina-alueille, jos varusteena).
Tarkista, että toiminto on pois käytöstä, se
näkyy merkkivalon
syttymisestä
keskikojetaulussa. Lisäksi matkustajan
puoleinen istuin on säädettävä mahdollisimman
taakse, jotta lastenistuin ei koskisi kojelautaan.
116
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
