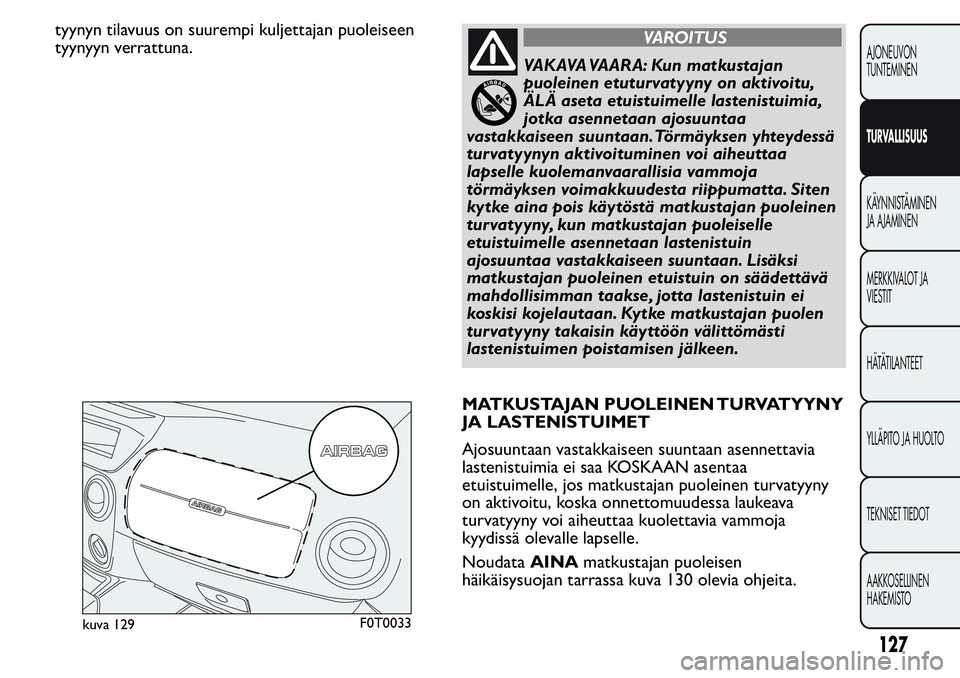

tyynyn tilavuus on suurempi kuljettajan puoleiseen
tyynyyn verrattuna.VAROITUS
VAKAVA VAARA: Kun matkustajan
puoleinen etuturvatyyny on aktivoitu,
ÄL Ä aseta etuistuimelle lastenistuimia,
jotka asennetaan ajosuuntaa
vastakkaiseen suuntaan.Törmäyksen yhteydessä
turvatyynyn aktivoituminen voi aiheuttaa
lapselle kuolemanvaarallisia vammoja
törmäyksen voimakkuudesta riippumatta. Siten
kytke aina pois käytöstä matkustajan puoleinen
turvatyyny, kun matkustajan puoleiselle
etuistuimelle asennetaan lastenistuin
ajosuuntaa vastakkaiseen suuntaan. Lisäksi
matkustajan puoleinen etuistuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan. Kytke matkustajan puolen
turvatyyny takaisin käyttöön välittömästi
lastenistuimen poistamisen jälkeen.
MATKUSTAJAN PUOLEINEN TURVATYYNY
JA LASTENISTUIMET
Ajosuuntaan vastakkaiseen suuntaan asennettavia
lastenistuimia ei saa KOSKAAN asentaa
etuistuimelle, jos matkustajan puoleinen turvatyyny
on aktivoitu, koska onnettomuudessa laukeava
turvatyyny voi aiheuttaa kuolettavia vammoja
kyydissä olevalle lapselle.
NoudataAINAmatkustajan puoleisen
häikäisysuojan tarrassa kuva 130 olevia ohjeita.
kuva 129F0T0033
127
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

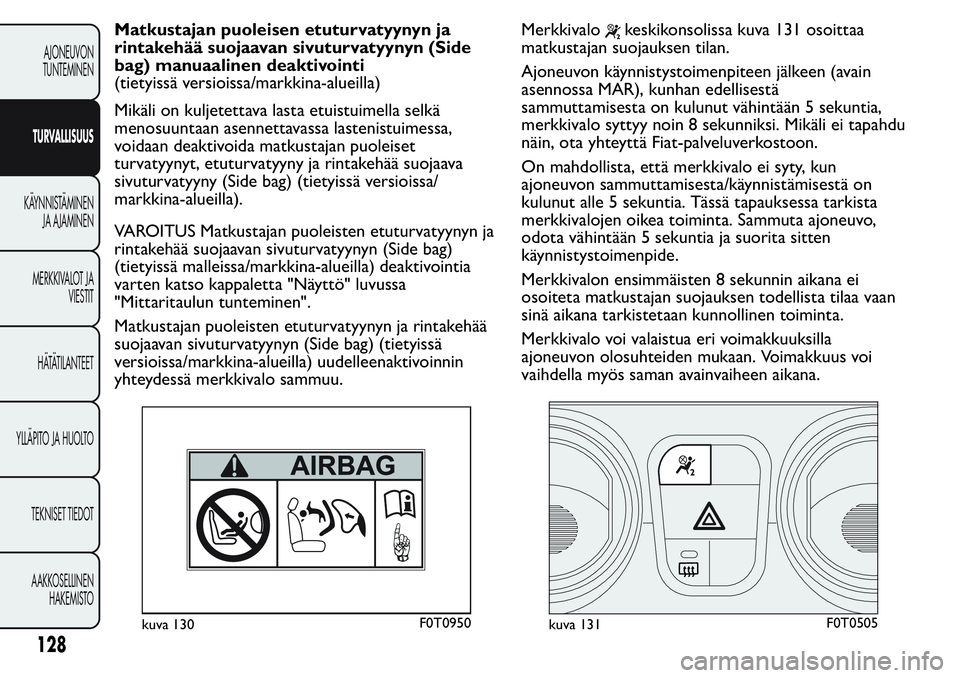

Matkustajan puoleisen etuturvatyynyn ja
rintakehää suojaavan sivuturvatyynyn (Side
bag) manuaalinen deaktivointi
(tietyissä versioissa/markkina-alueilla)
Mikäli on kuljetettava lasta etuistuimella selkä
menosuuntaan asennettavassa lastenistuimessa,
voidaan deaktivoida matkustajan puoleiset
turvatyynyt, etuturvatyyny ja rintakehää suojaava
sivuturvatyyny (Side bag) (tietyissä versioissa/
markkina-alueilla).
VAROITUS Matkustajan puoleisten etuturvatyynyn ja
rintakehää suojaavan sivuturvatyynyn (Side bag)
(tietyissä malleissa/markkina-alueilla) deaktivointia
varten katso kappaletta "Näyttö" luvussa
"Mittaritaulun tunteminen".
Matkustajan puoleisten etuturvatyynyn ja rintakehää
suojaavan sivuturvatyynyn (Side bag) (tietyissä
versioissa/markkina-alueilla) uudelleenaktivoinnin
yhteydessä merkkivalo sammuu.Merkkivalokeskikonsolissa kuva 131 osoittaa
matkustajan suojauksen tilan.
Ajoneuvon käynnistystoimenpiteen jälkeen (avain
asennossa MAR), kunhan edellisestä
sammuttamisesta on kulunut vähintään 5 sekuntia,
merkkivalo syttyy noin 8 sekunniksi. Mikäli ei tapahdu
näin, ota yhteyttä Fiat-palveluverkostoon.
On mahdollista, että merkkivalo ei syty, kun
ajoneuvon sammuttamisesta/käynnistämisestä on
kulunut alle 5 sekuntia. Tässä tapauksessa tarkista
merkkivalojen oikea toiminta. Sammuta ajoneuvo,
odota vähintään 5 sekuntia ja suorita sitten
käynnistystoimenpide.
Merkkivalon ensimmäisten 8 sekunnin aikana ei
osoiteta matkustajan suojauksen todellista tilaa vaan
sinä aikana tarkistetaan kunnollinen toiminta.
Merkkivalo voi valaistua eri voimakkuuksilla
ajoneuvon olosuhteiden mukaan. Voimakkuus voi
vaihdella myös saman avainvaiheen aikana.
kuva 130F0T0950kuva 131F0T0505
128
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

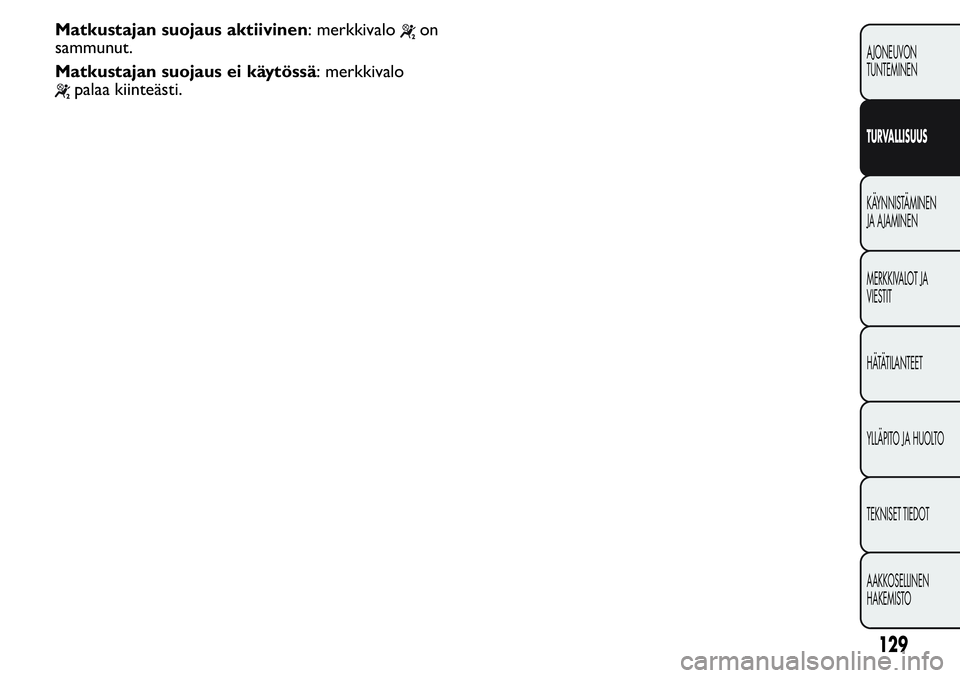

Matkustajan suojaus aktiivinen: merkkivaloon
sammunut.
Matkustajan suojaus ei käytössä: merkkivalo
palaa kiinteästi.
129
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

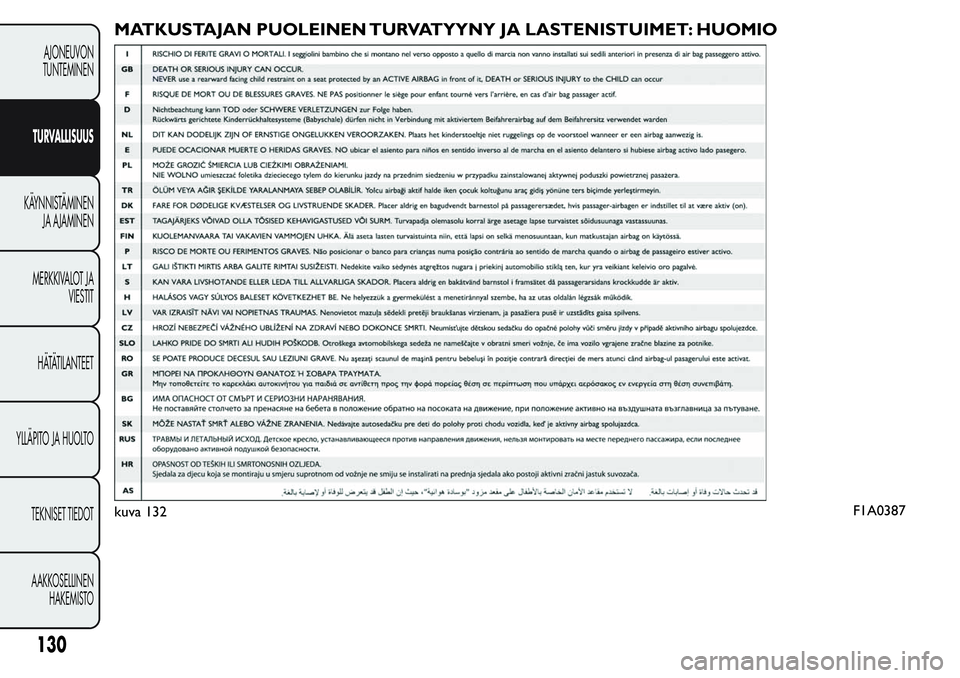

MATKUSTAJAN PUOLEINEN TURVATYYNY JA LASTENISTUIMET: HUOMIO
kuva 132F1A0387
130
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

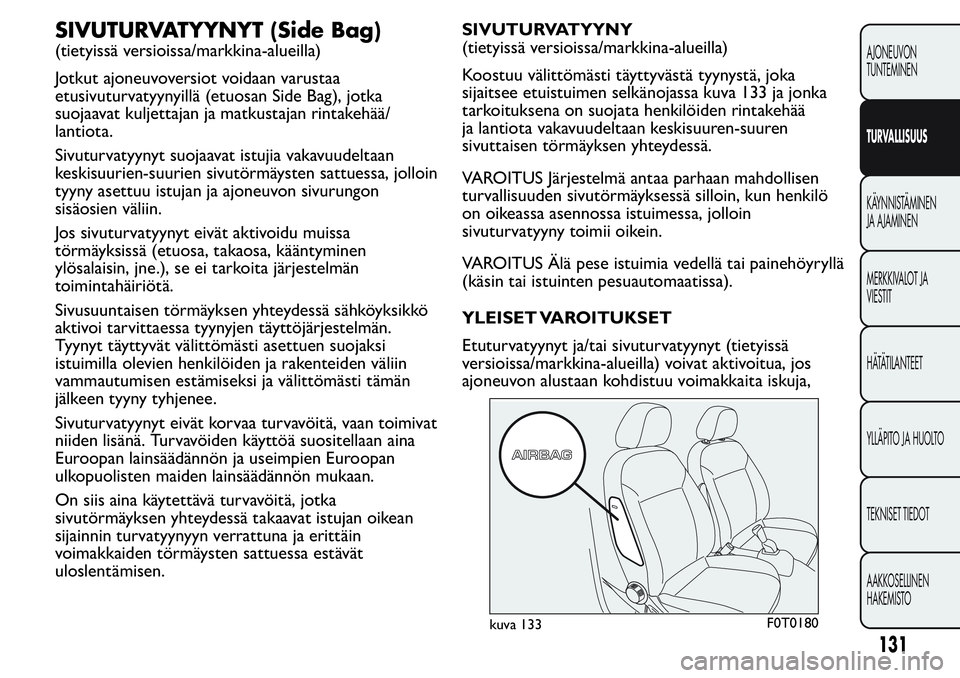

SIVUTURVATYYNYT (Side Bag)
(tietyissä versioissa/markkina-alueilla)
Jotkut ajoneuvoversiot voidaan varustaa
etusivuturvatyynyillä (etuosan Side Bag), jotka
suojaavat kuljettajan ja matkustajan rintakehää/
lantiota.
Sivuturvatyynyt suojaavat istujia vakavuudeltaan
keskisuurien-suurien sivutörmäysten sattuessa, jolloin
tyyny asettuu istujan ja ajoneuvon sivurungon
sisäosien väliin.
Jos sivuturvatyynyt eivät aktivoidu muissa
törmäyksissä (etuosa, takaosa, kääntyminen
ylösalaisin, jne.), se ei tarkoita järjestelmän
toimintahäiriötä.
Sivusuuntaisen törmäyksen yhteydessä sähköyksikkö
aktivoi tarvittaessa tyynyjen täyttöjärjestelmän.
Tyynyt täyttyvät välittömästi asettuen suojaksi
istuimilla olevien henkilöiden ja rakenteiden väliin
vammautumisen estämiseksi ja välittömästi tämän
jälkeen tyyny tyhjenee.
Sivuturvatyynyt eivät korvaa turvavöitä, vaan toimivat
niiden lisänä. Turvavöiden käyttöä suositellaan aina
Euroopan lainsäädännön ja useimpien Euroopan
ulkopuolisten maiden lainsäädännön mukaan.
On siis aina käytettävä turvavöitä, jotka
sivutörmäyksen yhteydessä takaavat istujan oikean
sijainnin turvatyynyyn verrattuna ja erittäin
voimakkaiden törmäysten sattuessa estävät
uloslentämisen.SIVUTURVATYYNY
(tietyissä versioissa/markkina-alueilla)
Koostuu välittömästi täyttyvästä tyynystä, joka
sijaitsee etuistuimen selkänojassa kuva 133 ja jonka
tarkoituksena on suojata henkilöiden rintakehää
ja lantiota vakavuudeltaan keskisuuren-suuren
sivuttaisen törmäyksen yhteydessä.
VAROITUS Järjestelmä antaa parhaan mahdollisen
turvallisuuden sivutörmäyksessä silloin, kun henkilö
on oikeassa asennossa istuimessa, jolloin
sivuturvatyyny toimii oikein.
VAROITUS Älä pese istuimia vedellä tai painehöyryllä
(käsin tai istuinten pesuautomaatissa).
YLEISET VAROITUKSET
Etuturvatyynyt ja/tai sivuturvatyynyt (tietyissä
versioissa/markkina-alueilla) voivat aktivoitua, jos
ajoneuvon alustaan kohdistuu voimakkaita iskuja,
kuva 133F0T0180
131
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

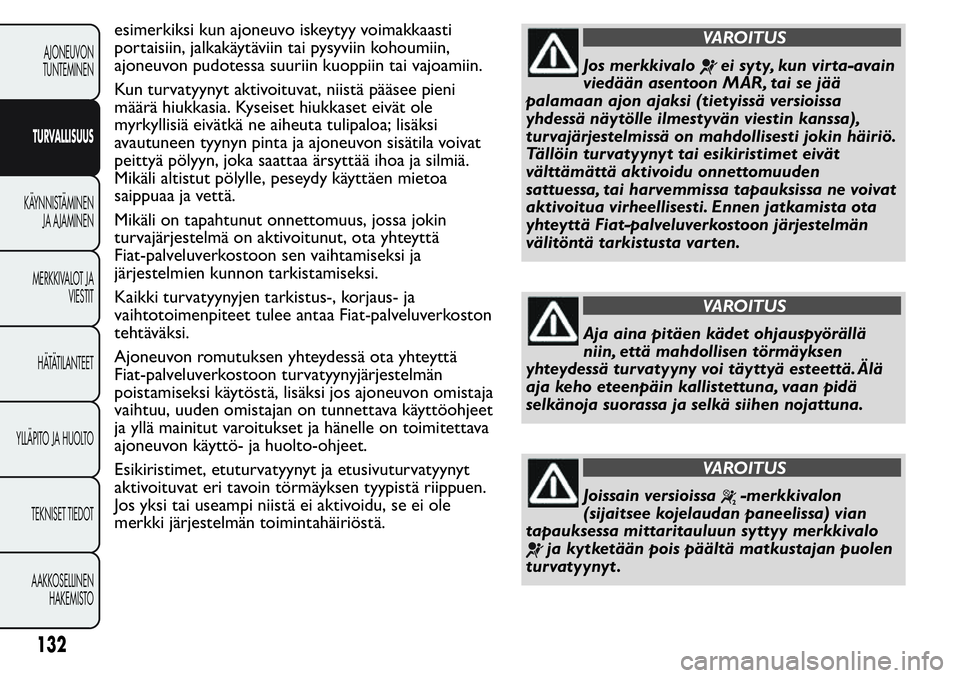

esimerkiksi kun ajoneuvo iskeytyy voimakkaasti
portaisiin, jalkakäytäviin tai pysyviin kohoumiin,
ajoneuvon pudotessa suuriin kuoppiin tai vajoamiin.
Kun turvatyynyt aktivoituvat, niistä pääsee pieni
määrä hiukkasia. Kyseiset hiukkaset eivät ole
myrkyllisiä eivätkä ne aiheuta tulipaloa; lisäksi
avautuneen tyynyn pinta ja ajoneuvon sisätila voivat
peittyä pölyyn, joka saattaa ärsyttää ihoa ja silmiä.
Mikäli altistut pölylle, peseydy käyttäen mietoa
saippuaa ja vettä.
Mikäli on tapahtunut onnettomuus, jossa jokin
turvajärjestelmä on aktivoitunut, ota yhteyttä
Fiat-palveluverkostoon sen vaihtamiseksi ja
järjestelmien kunnon tarkistamiseksi.
Kaikki turvatyynyjen tarkistus-, korjaus- ja
vaihtotoimenpiteet tulee antaa Fiat-palveluverkoston
tehtäväksi.
Ajoneuvon romutuksen yhteydessä ota yhteyttä
Fiat-palveluverkostoon turvatyynyjärjestelmän
poistamiseksi käytöstä, lisäksi jos ajoneuvon omistaja
vaihtuu, uuden omistajan on tunnettava käyttöohjeet
ja yllä mainitut varoitukset ja hänelle on toimitettava
ajoneuvon käyttö- ja huolto-ohjeet.
Esikiristimet, etuturvatyynyt ja etusivuturvatyynyt
aktivoituvat eri tavoin törmäyksen tyypistä riippuen.
Jos yksi tai useampi niistä ei aktivoidu, se ei ole
merkki järjestelmän toimintahäiriöstä.VAROITUS
Jos merkkivaloei syty, kun virta-avain
viedään asentoon MAR, tai se jää
palamaan ajon ajaksi (tietyissä versioissa
yhdessä näytölle ilmestyvän viestin kanssa),
turvajärjestelmissä on mahdollisesti jokin häiriö.
Tällöin turvatyynyt tai esikiristimet eivät
välttämättä aktivoidu onnettomuuden
sattuessa, tai harvemmissa tapauksissa ne voivat
aktivoitua virheellisesti. Ennen jatkamista ota
yhteyttä Fiat-palveluverkostoon järjestelmän
välitöntä tarkistusta varten.
VAROITUS
Aja aina pitäen kädet ohjauspyörällä
niin, että mahdollisen törmäyksen
yhteydessä turvatyyny voi täyttyä esteettä. Älä
aja keho eteenpäin kallistettuna, vaan pidä
selkänoja suorassa ja selkä siihen nojattuna.
VAROITUS
Joissain versioissa-merkkivalon
(sijaitsee kojelaudan paneelissa) vian
tapauksessa mittaritauluun syttyy merkkivalo
ja kytketään pois päältä matkustajan puolen
turvatyynyt .
132
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

VAROITUS
Jos ajoneuvossa on sivuturvatyynyt ,
etuistuinten selkänojaa ei saa peittää
istuinsuojilla tai päällysteillä.
VAROITUS
Älä matkusta pitäen esineitä sylissä tai
rintakehän edessä, älä myöskään pidä
suussa piippua, kyniä jne.Turvatyyny voi
törmäyksen yhteydessä aiheuttaa vakavia
vammoja.
VAROITUS
Kun virta-avain on MAR-asennossa,
turvatyynyt saattavat laueta myös
moottori pysäytettynä ja ajoneuvo paikallaan,
jos toinen liikkeellä oleva ajoneuvo törmää
siihen. Siis myöskään ajoneuvo pysäytettynä
ajosuuntaa vastakkaiseen suuntaan
asennettavia lastenistuimia EI saa asentaa
etuistuimelle, kun matkustajan puoleinen
etuturvatyyny on aktiivinen.Turvatyynyn
aktivoituminen mahdollisen törmäyksen
yhteydessä voi aiheuttaa lapselle
hengenvaarallisia vammoja. Siten kytke aina
pois käytöstä matkustajan puoleinen
turvatyyny, kun matkustajan puoleiselle
etuistuimelle asennetaan lastenistuin
ajosuuntaa vastakkaiseen suuntaan. Lisäksi
matkustajan puoleinen etuistuin on säädettävä
mahdollisimman taakse, jotta lastenistuin ei
koskisi kojelautaan. Kytke matkustajan puolen
turvatyyny takaisin käyttöön välittömästi
lastenistuimen poistamisen jälkeen. Lopuksi
muistutetaan, mikäli käynnistyslaite on
STOP-asennossa, mikään turvalaite
(turvatyynyt tai esikiristimet) ei aktivoidu
törmäyksen sattuessa; kyseisten laitteiden
aktivoitumisen puuttumista ei tällöin voida
pitää järjestelmän toimintahäiriönä.
133
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

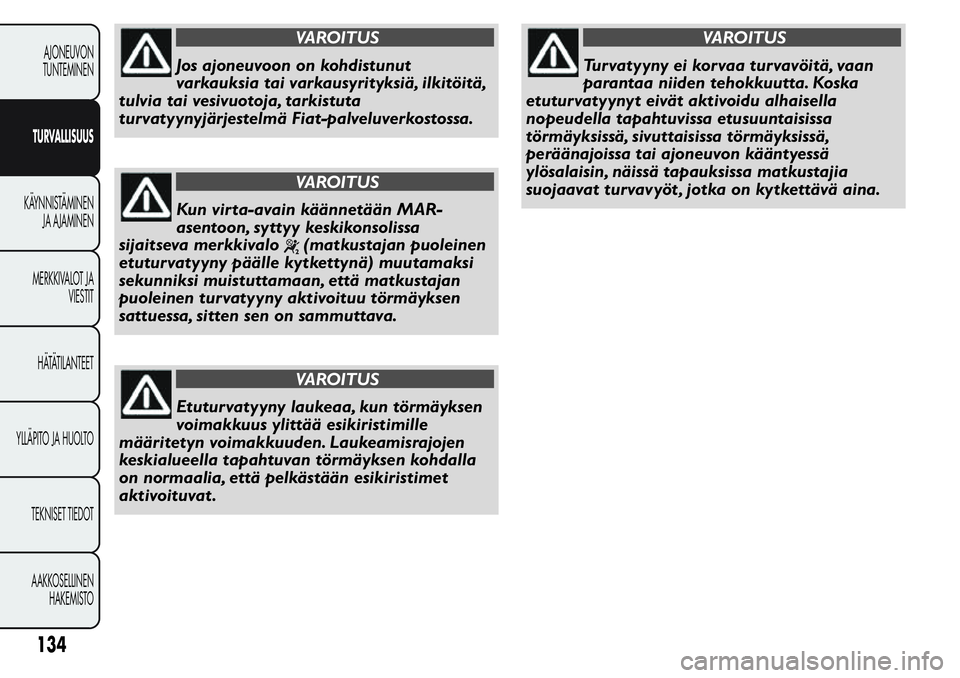

VAROITUS
Jos ajoneuvoon on kohdistunut
varkauksia tai varkausyrityksiä, ilkitöitä,
tulvia tai vesivuotoja, tarkistuta
turvatyynyjärjestelmä Fiat-palveluverkostossa.
VAROITUS
Kun virta-avain käännetään MAR-
asentoon, syttyy keskikonsolissa
sijaitseva merkkivalo
(matkustajan puoleinen
etuturvatyyny päälle kytkettynä) muutamaksi
sekunniksi muistuttamaan, että matkustajan
puoleinen turvatyyny aktivoituu törmäyksen
sattuessa, sitten sen on sammuttava.
VAROITUS
Etuturvatyyny laukeaa, kun törmäyksen
voimakkuus ylittää esikiristimille
määritetyn voimakkuuden. Laukeamisrajojen
keskialueella tapahtuvan törmäyksen kohdalla
on normaalia, että pelkästään esikiristimet
aktivoituvat .
VAROITUS
Turvatyyny ei korvaa turvavöitä, vaan
parantaa niiden tehokkuutta. Koska
etuturvatyynyt eivät aktivoidu alhaisella
nopeudella tapahtuvissa etusuuntaisissa
törmäyksissä, sivuttaisissa törmäyksissä,
peräänajoissa tai ajoneuvon kääntyessä
ylösalaisin, näissä tapauksissa matkustajia
suojaavat turvavyöt , jotka on kytkettävä aina.
134
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

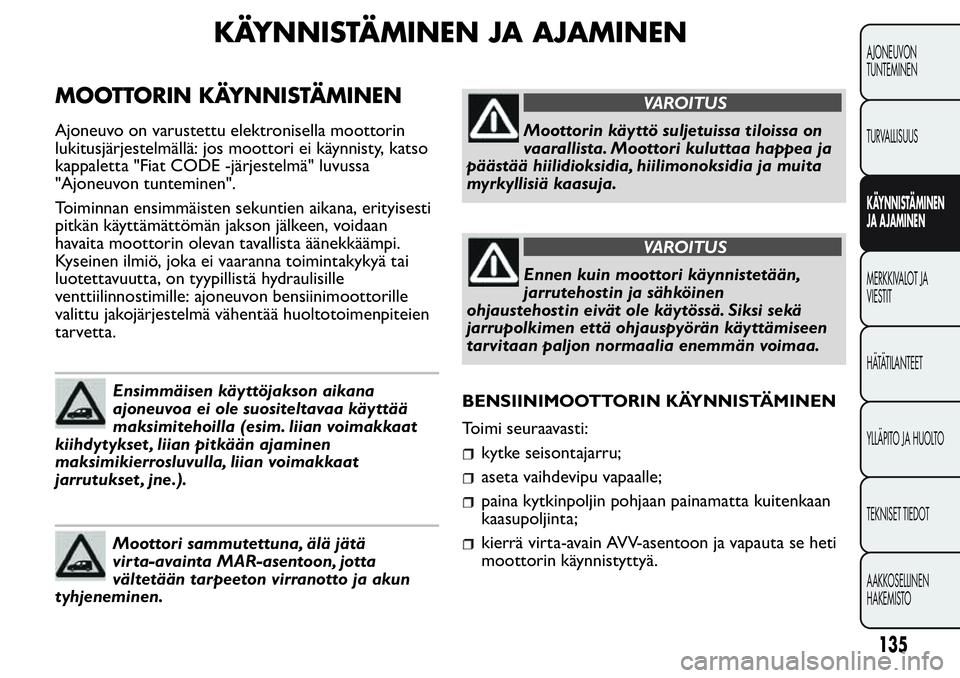

KÄYNNISTÄMINEN JA AJAMINEN
MOOTTORIN KÄYNNISTÄMINEN
Ajoneuvo on varustettu elektronisella moottorin
lukitusjärjestelmällä: jos moottori ei käynnisty, katso
kappaletta "Fiat CODE -järjestelmä" luvussa
"Ajoneuvon tunteminen".
Toiminnan ensimmäisten sekuntien aikana, erityisesti
pitkän käyttämättömän jakson jälkeen, voidaan
havaita moottorin olevan tavallista äänekkäämpi.
Kyseinen ilmiö, joka ei vaaranna toimintakykyä tai
luotettavuutta, on tyypillistä hydraulisille
venttiilinnostimille: ajoneuvon bensiinimoottorille
valittu jakojärjestelmä vähentää huoltotoimenpiteien
tarvetta.
Ensimmäisen käyttöjakson aikana
ajoneuvoa ei ole suositeltavaa käyttää
maksimitehoilla (esim. liian voimakkaat
kiihdytykset , liian pitkään ajaminen
maksimikierrosluvulla, liian voimakkaat
jarrutukset , jne.).
Moottori sammutettuna, älä jätä
vir ta-avainta MAR-asentoon, jotta
vältetään tarpeeton virranotto ja akun
tyhjeneminen.
VAROITUS
Moottorin käyttö suljetuissa tiloissa on
vaarallista. Moottori kuluttaa happea ja
päästää hiilidioksidia, hiilimonoksidia ja muita
myrkyllisiä kaasuja.
VAROITUS
Ennen kuin moottori käynnistetään,
jarrutehostin ja sähköinen
ohjaustehostin eivät ole käytössä. Siksi sekä
jarrupolkimen että ohjauspyörän käyttämiseen
tarvitaan paljon normaalia enemmän voimaa.
BENSIINIMOOTTORIN KÄYNNISTÄMINEN
Toimi seuraavasti:
kytke seisontajarru;
aseta vaihdevipu vapaalle;
paina kytkinpoljin pohjaan painamatta kuitenkaan
kaasupoljinta;
kierrä virta-avain AVV-asentoon ja vapauta se heti
moottorin käynnistyttyä.
135
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

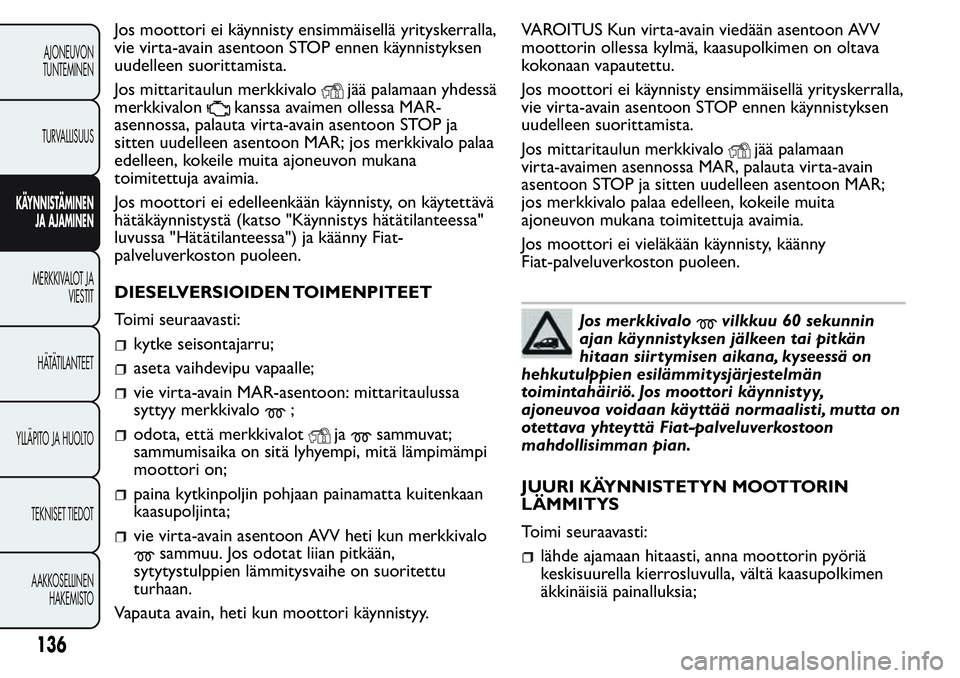

Jos moottori ei käynnisty ensimmäisellä yrityskerralla,
vie virta-avain asentoon STOP ennen käynnistyksen
uudelleen suorittamista.
Jos mittaritaulun merkkivalo
jää palamaan yhdessä
merkkivalon
kanssa avaimen ollessa MAR-
asennossa, palauta virta-avain asentoon STOP ja
sitten uudelleen asentoon MAR; jos merkkivalo palaa
edelleen, kokeile muita ajoneuvon mukana
toimitettuja avaimia.
Jos moottori ei edelleenkään käynnisty, on käytettävä
hätäkäynnistystä (katso "Käynnistys hätätilanteessa"
luvussa "Hätätilanteessa") ja käänny Fiat-
palveluverkoston puoleen.
DIESELVERSIOIDEN TOIMENPITEET
Toimi seuraavasti:
kytke seisontajarru;
aseta vaihdevipu vapaalle;
vie virta-avain MAR-asentoon: mittaritaulussa
syttyy merkkivalo
;
odota, että merkkivalotjasammuvat;
sammumisaika on sitä lyhyempi, mitä lämpimämpi
moottori on;
paina kytkinpoljin pohjaan painamatta kuitenkaan
kaasupoljinta;
vie virta-avain asentoon AVV heti kun merkkivalo
sammuu. Jos odotat liian pitkään,
sytytystulppien lämmitysvaihe on suoritettu
turhaan.
Vapauta avain, heti kun moottori käynnistyy.VAROITUS Kun virta-avain viedään asentoon AVV
moottorin ollessa kylmä, kaasupolkimen on oltava
kokonaan vapautettu.
Jos moottori ei käynnisty ensimmäisellä yrityskerralla,
vie virta-avain asentoon STOP ennen käynnistyksen
uudelleen suorittamista.
Jos mittaritaulun merkkivalo
jää palamaan
virta-avaimen asennossa MAR, palauta virta-avain
asentoon STOP ja sitten uudelleen asentoon MAR;
jos merkkivalo palaa edelleen, kokeile muita
ajoneuvon mukana toimitettuja avaimia.
Jos moottori ei vieläkään käynnisty, käänny
Fiat-palveluverkoston puoleen.
Jos merkkivalovilkkuu 60 sekunnin
ajan käynnistyksen jälkeen tai pitkän
hitaan siir tymisen aikana, kyseessä on
hehkutulppien esilämmitysjärjestelmän
toimintahäiriö. Jos moottori käynnistyy,
ajoneuvoa voidaan käyttää normaalisti, mutta on
otettava yhteyttä Fiat-palveluverkostoon
mahdollisimman pian.
JUURI KÄYNNISTETYN MOOTTORIN
LÄMMITYS
Toimi seuraavasti:
lähde ajamaan hitaasti, anna moottorin pyöriä
keskisuurella kierrosluvulla, vältä kaasupolkimen
äkkinäisiä painalluksia;
136
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
