FIAT FIORINO 2017 Käyttö- ja huolto-ohjekirja (in in Finnish)

vältä maksimaalisen suorituskyvyn käyttöä
ensimmäisten kilometrien aikana. Odota, kunnes
moottorin jäähdytysnesteen lämpötilamittari alkaa
liikkua.
KÄYNNISTYS HÄTÄTILANTEESSA
Jos merkkivalo
jää palamaan mittaritauluun, ota
välittömästi yhteyttä Fiat-palveluverkostoon.
Vältä ehdottomasti käynnistämistä
työntämällä, hinaamalla tai alamäkeen
ajamalla.Tällaiset toimet voivat aiheuttaa
polttoaineen vir taamisen katalysaattoriin
vaurioittaen sitä pysyvästi.
MOOTTORIN SAMMUTTAMINEN
Kun moottori käy tyhjäkäynnillä, vie virta-avain
asentoon STOP.
VAROITUS Kun ajoneuvolla on ajettu vaativa matka,
anna moottorin hengähtää eli käydä tyhjäkäynnillä
ennen sen sammuttamista niin, että moottoritilan
lämpötila laskee.
Kaasupolkimen painaminen ennen
moottorin sammuttamista on turha, se
kuluttaa turhaan polttoainetta ja on
vahingollinen erityisesti turboahtimella
varustetuille moottoreille.

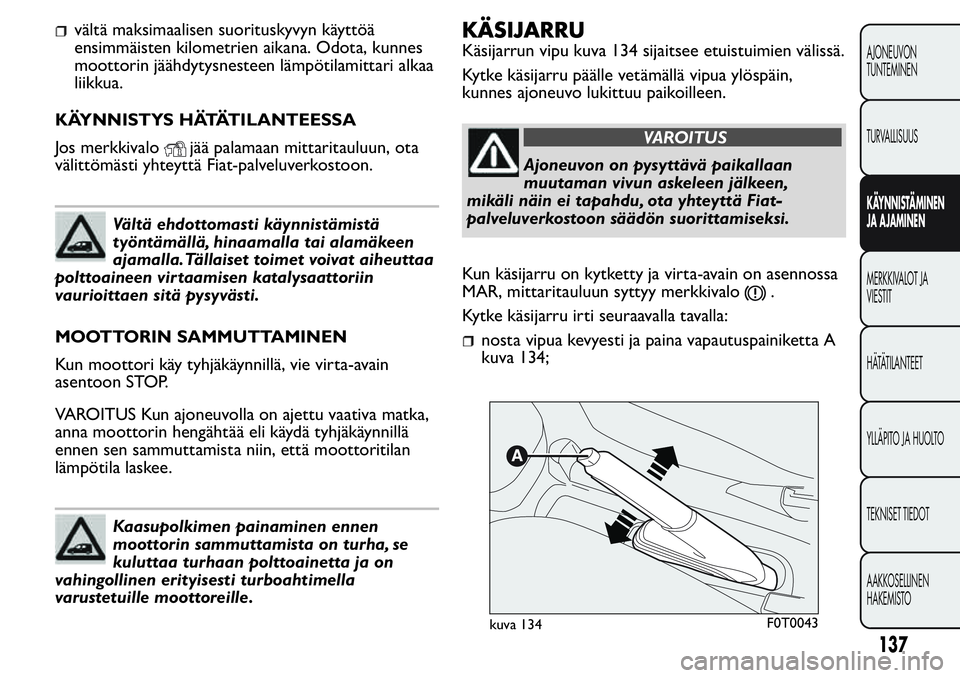

KÄSIJARRU
Käsijarrun vipu kuva 134 sijaitsee etuistuimien välissä.
Kytke käsijarru päälle vetämällä vipua ylöspäin,
kunnes ajoneuvo lukittuu paikoilleen.
VAROITUS
Ajoneuvon on pysyttävä paikallaan
muutaman vivun askeleen jälkeen,
mikäli näin ei tapahdu, ota yhteyttä Fiat-
palveluverkostoon säädön suorittamiseksi.
Kun käsijarru on kytketty ja virta-avain on asennossa
MAR, mittaritauluun syttyy merkkivalo
.
Kytke käsijarru irti seuraavalla tavalla:
nosta vipua kevyesti ja paina vapautuspainiketta A
kuva 134;
kuva 134F0T0043
137
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

pidä painiketta A alhaalla ja vie vipu alas.
Mittaritaulun merkkivalo
sammuu.
Jotta ajoneuvo ei liikkuisi vahingossa, paina
toimenpiteen aikana jarrupoljinta.
PYSÄKÖIMINEN
Toimi seuraavasti:
sammuta moottori ja kytke käsijarru päälle;
kytke päälle vaihde (1. ylämäessä tai
peruutusvaihde alamäessä) ja jätä pyörät
käännettyyn asentoon.
Jos ajoneuvo pysäköidään erittäin kaltevalle alustalle,
pyörät on suositeltavaa lukita myös kiiloja tai kiviä
käyttäen.
Älä jätä avainta asentoon MAR virtalukkoon, jotta
akku ei kuluisi loppuun ja lisäksi poista avain aina, kun
poistut ajoneuvosta.
Älä koskaan jätä lapsia yksin autoon ilman valvontaa,
ajoneuvosta poistuttaessa poista virta-avain aina
virtakytkimestä ja ota avaimet mukaasi.
TALVIRENKAAT
Fiat-huolto auttaa mielellään käyttötarkoitukseen
sopivimman renkaan valinnassa.
Parhaiten sopivan rengastyypin, täyttöpaineen ja
vastaavien ominaisuuksien valitsemiseksi noudata
huolellisesti kaikki ohjeita kappaleessa "Pyörät"
luvussa "Tekniset tiedot".
Renkaiden talviominaisuudet heikentyvät oleellisesti,
kun kulutuspinta on alle 4 mm. Ne kannattaa tällöin
vaihtaa.
Talvirenkaiden erityisominaisuuksien vuoksi niiden
suorituskyky on tavallisia kesärenkaita heikompi
normaaleissa ympäristöolosuhteissa tai pitkiä matkoja
moottoriteitä ajettaessa. Niiden käyttö on täten
rajoitettava hyväksyttyyn tarkoitukseen.
VAROITUS Kun talvirenkaiden maksiminopeuden
suositusarvo on pienempi kuin ajoneuvon
saavutettavissa oleva nopeus (lisättynä 5 %), aseta
ohjaamoon hyvin näkyville varoitusmerkki, jossa
näkyy talvirenkaiden sallittu maksiminopeus
(EU-direktiivin mukaisesti).
Asenna kaikkiin neljään pyörään samanlaiset renkaat
(merkki ja profiili) ajoturvallisuuden maksimoimiseksi
ja ohjauksen parantamiseksi.
Muistutetaan, että renkaiden kiertosuuntaa ei saa
vaihtaa.
138
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

VAROITUS
Merkinnällä “Q” varustettujen
talvirenkaiden maksiminopeus ei saa
ylittää 160 km/h, noudattaen kuitenkin aina
voimassa olevia tieliikennelain määräyksiä.
VAIHTEISTON KÄYTTÖ
Kytke vaihde painamalla kytkinpoljin pohjaan ja
siirtämällä vaihdevipu A kuva 135 haluamaasi
asentoon (eri vaihteiden asennot on merkitty vivun
nuppiin).
VAROITUS Peruutusvaihde voidaan kytkeä päälle vain
silloin, kun ajoneuvo on täysin pysähdyksissä. Kun
moottori on käynnissä, odota vähintään 2 sekuntia ja
pidä kytkinpoljinta pohjassa ennen peruutusvaihteen
päälle kytkemistä niin, ettei hammaspyörät vaurioidu
tai narsku.
VAROITUS
Oikeaoppinen vaihteen vaihto
edellyttää, että kytkinpoljin painetaan
pohjaan. Siten polkimien alapuolella ei saa olla
esteitä: varmista, että mahdolliset matot ovat
tasaisesti eivätkä häiritse polkimien käyttöä.
kuva 135F0T0055
139
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Älä aja käsi vaihdevivun päällä, koska
kevytkin painallus voi kuluttaa vaihteiston
sisäosia pitkällä aikavälillä. Kytkinpoljinta
on käytettävä yksinomaan vaihteiden
vaihtamiseen. Ajoneuvolla ei saa ajaa jalkaterän
ollessa kytkinpolkimen päällä, edes kevyesti.
Tietyissä malleissa/markkina-alueilla
kytkinpolkimen ohjausjärjestelmän elektroniikka
voi aktivoitua tulkitsemalla virheellisen ajotavan
viaksi.POLTTOAINEEN SÄÄSTÄMINEN
Seuraavaksi kuvaamme toimenpiteet, joiden avulla
voidaan säästää polttoainetta ja rajoittaa myrkyllisiä
hiilidioksidipäästöjä ja muita haitallisia päästöjä
(typpioksidit, palamattomat hiilivedyt, PM-hiukkasia,
jne.).
YLEISTÄ
Seuraavassa esitellään yleisiä huomioon otettavia
seikkoja, jotka vaikuttavat polttoaineen kulutukseen.
Ajoneuvon huolto
Huolehdi ajoneuvon huollosta suorittamalla
määräaikaishuolto-ohjelman edellyttämät tarkistukset
ja säädöt.
Renkaat
Tarkista säännöllisesti rengaspaineet korkeintaan 4
viikon välein: jos paine on liian matala, polttoaineen
kulutus lisääntyy, sillä vierintävastus on suurempi.
Turhat kuormitukset
Älä aja ajoneuvolla, jos sen tavaratila on
ylikuormitettu. Ajoneuvon paino (erityisesti
kaupunkiliikenteessä) ja tasapainotus vaikuttavat
suuresti polttoaineen kulutukseen ja vakauteen.
Tavarateline/suksiteline
Poista tavarateline ja suksiteline katolta heti niiden
käytön jälkeen. Kyseiset lisävarusteet heikentävät
140
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

ajoneuvon aerodynaamisuutta ja lisäävät polttoaineen
kulutusta. Jos ajoneuvolla kuljetetaan erityisen
suuria esineitä, käytä mieluiten peräkärryä.
Sähkölaitteet
Käytä sähkölaitteita vain vaaditun ajan. Lämmitetty
takalasi, lisävalot, tuulilasinpyyhkimet,
lämmitysjärjestelmän tuuletin käyttävät huomattavasti
energiaa ja lisäävät polttoaineen kulutusta (jopa 25
% enemmän kaupunkiajossa).
Ilmastointijärjestelmä
Ilmastointijärjestelmän käyttö lisää polttoaineen
kulutusta (keskimäärin 20 %): kun ulkolämpötila sen
mahdollistaa, käytä yksinomaan tuuletustoimintoa.
Aerodynaamiset liitososat
Aerodynaamiset liitososat, joita ei ole hyväksytty
käyttötarkoitukseen, voivat heikentää
aerodynaamisuutta ja lisätä polttoaineen kulutusta.
AJOTYYLI
Seuraavassa esitellään tärkeimmät ajotyylit, jotka
vaikuttavat polttoaineen kulutukseen.
Käynnistys
Älä lämmitä moottoria ajoneuvo pysähdyksissä
tyhjäkäynnillä tai korkealla kierrosnopeudella:
moottori lämpenee tällöin paljon hitaammin lisäten
polttoaineen kulutusta ja päästöjä. On suositeltavaalähteä ajamaan heti mutta hitaasti ja välttäen korkeita
kierroslukuja, tällä tavalla moottori lämpenee
nopeammin.
Turhat toimet
Vältä kaasupolkimen äkkinäisiä painalluksia, kun
ajoneuvo on pysähdyksissä liikennevaloissa tai ennen
moottorin sammuttamista. Kaasupolkimen
painaminen ennen sammutusta on täysin turha ja se
lisää polttoaineen kulutusta sekä päästöjä.
Vaihteiden valitseminen
Heti kun liikenneolosuhteet ja ajotie sen sallivat,
käytä suurempaa vaihdetta. Kun alhaisempaa
vaihdetta käytetään nopeaan kiihdyttämiseen,
polttoaineen kulutus lisääntyy.
Jos vaihdetta käytetään virheellisesti, polttoaineen
kulutus, päästöt ja moottorin kuluminen lisääntyvät.
Huippunopeus
Polttoaineen kulutus lisääntyy huomattavasti, kun
nopeus kasvaa. Säilytä mahdollisimman tasainen
nopeus, vältä turhia jarrutuksia ja kiihdytyksiä, jotka
lisäävät polttoaineen kulutusta ja päästöjä.
Kiihdytys
Äkkinäinen kiihdytys lisää huomattavasti polttoaineen
kulutusta ja päästöjä: kiihdytä asteittain.
141
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

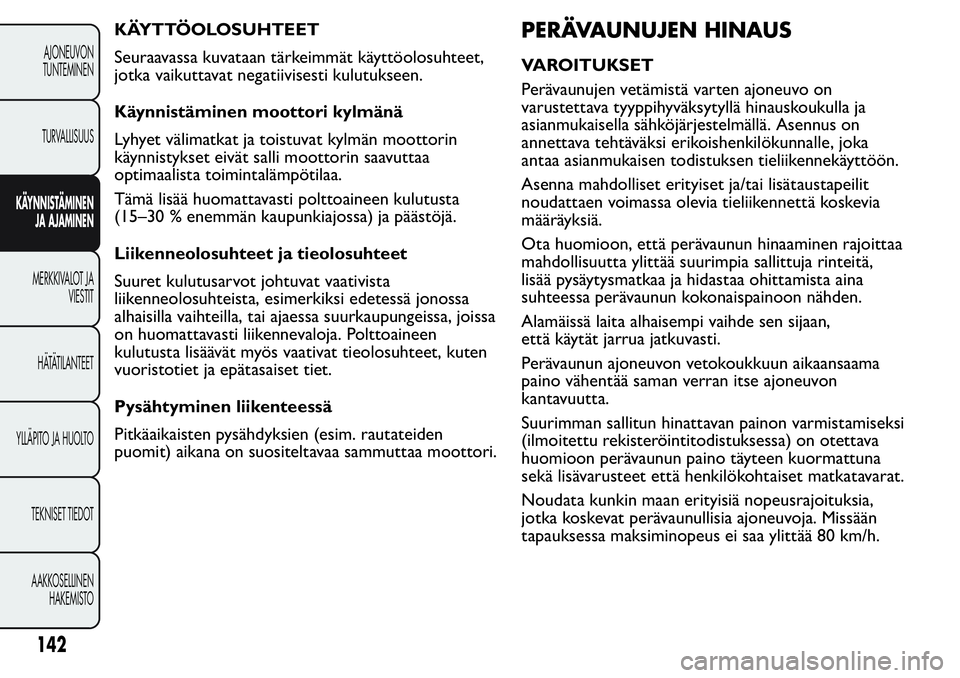

KÄYTTÖOLOSUHTEET
Seuraavassa kuvataan tärkeimmät käyttöolosuhteet,
jotka vaikuttavat negatiivisesti kulutukseen.
Käynnistäminen moottori kylmänä
Lyhyet välimatkat ja toistuvat kylmän moottorin
käynnistykset eivät salli moottorin saavuttaa
optimaalista toimintalämpötilaa.
Tämä lisää huomattavasti polttoaineen kulutusta
(15–30 % enemmän kaupunkiajossa) ja päästöjä.
Liikenneolosuhteet ja tieolosuhteet
Suuret kulutusarvot johtuvat vaativista
liikenneolosuhteista, esimerkiksi edetessä jonossa
alhaisilla vaihteilla, tai ajaessa suurkaupungeissa, joissa
on huomattavasti liikennevaloja. Polttoaineen
kulutusta lisäävät myös vaativat tieolosuhteet, kuten
vuoristotiet ja epätasaiset tiet.
Pysähtyminen liikenteessä
Pitkäaikaisten pysähdyksien (esim. rautateiden
puomit) aikana on suositeltavaa sammuttaa moottori.PERÄVAUNUJEN HINAUS
VAROITUKSET
Perävaunujen vetämistä varten ajoneuvo on
varustettava tyyppihyväksytyllä hinauskoukulla ja
asianmukaisella sähköjärjestelmällä. Asennus on
annettava tehtäväksi erikoishenkilökunnalle, joka
antaa asianmukaisen todistuksen tieliikennekäyttöön.
Asenna mahdolliset erityiset ja/tai lisätaustapeilit
noudattaen voimassa olevia tieliikennettä koskevia
määräyksiä.
Ota huomioon, että perävaunun hinaaminen rajoittaa
mahdollisuutta ylittää suurimpia sallittuja rinteitä,
lisää pysäytysmatkaa ja hidastaa ohittamista aina
suhteessa perävaunun kokonaispainoon nähden.
Alamäissä laita alhaisempi vaihde sen sijaan,
että käytät jarrua jatkuvasti.
Perävaunun ajoneuvon vetokoukkuun aikaansaama
paino vähentää saman verran itse ajoneuvon
kantavuutta.
Suurimman sallitun hinattavan painon varmistamiseksi
(ilmoitettu rekisteröintitodistuksessa) on otettava
huomioon perävaunun paino täyteen kuormattuna
sekä lisävarusteet että henkilökohtaiset matkatavarat.
Noudata kunkin maan erityisiä nopeusrajoituksia,
jotka koskevat perävaunullisia ajoneuvoja. Missään
tapauksessa maksiminopeus ei saa ylittää 80 km/h.
142
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

VAROITUS
ABS-järjestelmä, joka kuuluu ajoneuvon
varusteisiin, ei hallitse perävaunun
jarrujärjestelmää. Siten on oltava erityisen
varovainen liukkailla pinnoilla.
VAROITUS
Älä missään tapauksessa muuta
ajoneuvon jarrujärjestelmää perävaunun
jarrun ohjaamiseksi. Perävaunun
jarrujärjestelmän on oltava täysin itsenäinen
ajoneuvon hydrauliikkajärjestelmään nähden.
LUMIKETJUT
Lumiketjujen käyttöä säätelevät maakohtaiset
määräykset.
Lumiketjuja saa käyttää vain eturenkaissa (vetävät
pyörät).
Tarkista lumiketjujen kireys muutaman kymmenen
metrin ajamisen jälkeen.
Ketjut asennettuna säilytä nopeus
hiljaisena, se ei saa ylittää 50 km/h.Vältä
kuoppia, älä nouse askelmille tai
jalkakäytäville äläkä aja pitkiä matkoja
lumettomilla teillä, jottei vahingoiteta ajoneuvoja
ja tienpintaa.
143
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

AJONEUVON PITKÄ
SEISONTA-AIKA
Jos ajoneuvolla ei ajeta yli kuukauteen, noudata
seuraavia ohjeita:
aseta ajoneuvo suojattuun, kuivaan ja
mahdollisuuksien mukaan tuuletettuun tilaan;
kytke vaihde ja tarkista, ettei käsijarrua ole
kytketty;
irrota akun negatiivisen navan liitin ja tarkista akun
lataus (katso kappaletta "Akku" luvussa "Huolto ja
ylläpito");
puhdista ja suojaa maalipinnat suojavahalla;
puhdista ja suojaa kirkkaat metallipinnat
asianmukaisilla kaupallisilla tuotteilla;
levitä tuulilasin ja takalasin pyyhkimien kumisulkiin
talkkia ja nosta ne irti laseista;
avaa ikkunoita hiukan;
peitä ajoneuvo kangassuojalla tai lävistetyllä
muovisuojalla. Älä käytä tiiviitä muovisuojia, jotka
estävät ajoneuvon pinnassa olevan kosteuden
haihtumisen;
täytä renkaat +0,5 baaria normaalia painearvoa
suuremmaksi ja tarkista rengaspaine säännöllisesti;
älä tyhjennä moottorin jäähdytysjärjestelmää.
144
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

MERKKIVALOT JA VIESTIT
MERKKIVALOT JA VIESTIT
Merkkivalo syttyy yhdessä (mikäli sisältyy
mittaritaulun ominaisuuksiin) erityisen viestin ja/tai
merkkiäänen kanssa. Kyseiset ilmoitukset ovat
tiivistettyjä ja varoittavia, niitä ei tule pitää kaiken
kattavina ja/tai vaihtoehtona käyttö- ja huolto-oppaan
ohjeille, jotka suositellaan lukemaan aina huolellisesti.
Kun jokin häiriön varoitusmerkki aktivoituu, lue
aina tämän luvun ohjeet.
VAROITUS Näytölle ilmestyvät häiriön
varoitusmerkit on jaettu kahteen kategoriaan: vakavat
häiriöt ja vähemmän vakavat häiriöt.
Vakavissa häiriöissä "varoitusjakso" toistetaan
pitemmän aikaa.
Vähemmän vakavissa häiriöissä "varoitusjakso" näkyy
rajoitetun aikaa.
Molempien kategorioiden näyttöjakso voidaan
keskeyttää painamalla painiketta SET
.
Mittaritaulun merkkivalo (tai näytön kuvake) jää
palamaan, kunnes häiriön syy poistetaan.
RIITTÄMÄTÖN JARRUNESTE
(punainen) / KÄSIJARRU KYTKETTY
(punainen)
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman sekunnin
kuluttua.
Riittämätön jarruneste
Merkkivalo syttyy, kun jarrunestetaso laskee säiliössä
vähimmäistason alapuolelle mahdollisesti
nestevuodon seurauksena.
Joissakin versioissa näytöllä näkyy vastaava viesti.
VAROITUS
Jos merkkivalosyttyy ajon aikana
( joissain versioissa yhdessä näytölle
ilmestyvän viestin kanssa), pysähdy välittömästi
ja ota yhteyttä Fiat-palveluverkostoon.
Käsijarru kytketty
Merkkivalo syttyy, kun käsijarru kytketään.
Joissain malleissa ajoneuvon ollessa liikkeessä
merkkivalon syttymiseen liittyy myös äänimerkki.
145
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

VAROITUS Jos merkkivalo syttyy ajon aikana,
tarkista, ettei käsijarru ole kytkettynä.
TURVATYYNYN VIKA (punainen)
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman sekunnin
kuluttua.
Jos merkkivalo jää palamaan, turvatyynyjärjestelmässä
on häiriö.
Joissakin versioissa näytöllä näkyy vastaava viesti.
VAROITUS
Jos merkkivaloei syty, kun virta-avain
viedään asentoon MAR, tai se jää
palamaan ajon ajaksi, turvajärjestelmissä on
mahdollisesti jokin häiriö.Tällöin turvatyynyt
tai esikiristimet eivät välttämättä aktivoidu
onnettomuuden sattuessa, tai harvemmissa
tapauksissa ne voivat aktivoitua virheellisesti.
Ennen jatkamista ota yhteyttä Fiat-
palveluverkostoon järjestelmän välitöntä
tarkistusta varten.
VAROITUS
Merkkivalonhäiriö osoitetaan
vilkkuvalla merkkivalolla
tai, version
mukaan, näytölle ilmestyvällä kiinteällä
kuvakkeella
.Tällöin merkkivaloei
välttämättä ilmoita mahdollisia
pitojärjestelmien häiriöitä. Ennen jatkamista
ota yhteyttä Fiat-palveluverkostoon
järjestelmän välitöntä tarkistusta varten
MOOTTORIN
JÄÄHDYTYSNESTEEN
LIIAN KORKEA
LÄMPÖTILA (punainen)
Kun virta-avain viedään asentoon MAR, merkkivalo
syttyy, mutta sen on sammuttava muutaman sekunnin
kuluttua.
Merkkivalo syttyy, kun moottori on ylikuumentunut.
Jos merkkivalo syttyy, noudata seuraavia ohjeita:
Normaalissa ajossa: pysäytä ajoneuvo, sammuta
moottori ja tarkista, ettei jäähdytysnesteen taso
säiliön sisällä ole MIN-merkinnän alapuolella. Siinä
tapauksessa odota, että moottori jäähtyy ja avaa
korkki sitten hitaasti ja varovasti. Lisää
jäähdytysnestettä. Varmista, että nesteen taso on
säiliön merkkien MIN ja MAX välillä. Tarkista
silmämääräisesti mahdolliset nestevuodot. Jos
seuraavan käynnistyksen yhteydessä merkkivalo
syttyy uudelleen, ota yhteys Fiat-
palveluverkostoon.
146
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
