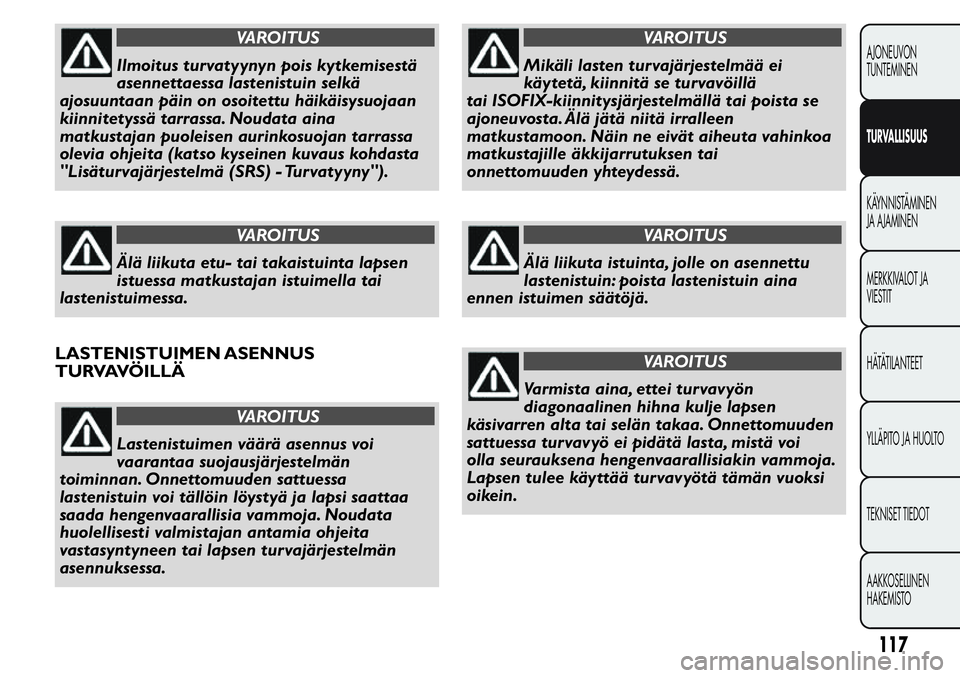

VAROITUS
Ilmoitus turvatyynyn pois kytkemisestä
asennettaessa lastenistuin selkä
ajosuuntaan päin on osoitettu häikäisysuojaan
kiinnitetyssä tarrassa. Noudata aina
matkustajan puoleisen aurinkosuojan tarrassa
olevia ohjeita (katso kyseinen kuvaus kohdasta
"Lisäturvajärjestelmä (SRS) - Turvatyyny").
VAROITUS
Älä liikuta etu- tai takaistuinta lapsen
istuessa matkustajan istuimella tai
lastenistuimessa.
LASTENISTUIMEN ASENNUS
TURVAVÖILLÄ
VAROITUS
Lastenistuimen väärä asennus voi
vaarantaa suojausjärjestelmän
toiminnan. Onnettomuuden sattuessa
lastenistuin voi tällöin löystyä ja lapsi saattaa
saada hengenvaarallisia vammoja. Noudata
huolellisesti valmistajan antamia ohjeita
vastasyntyneen tai lapsen turvajärjestelmän
asennuksessa.
VAROITUS
Mikäli lasten turvajärjestelmää ei
käytetä, kiinnitä se turvavöillä
tai ISOFIX-kiinnitysjärjestelmällä tai poista se
ajoneuvosta. Älä jätä niitä irralleen
matkustamoon. Näin ne eivät aiheuta vahinkoa
matkustajille äkkijarrutuksen tai
onnettomuuden yhteydessä.
VAROITUS
Älä liikuta istuinta, jolle on asennettu
lastenistuin: poista lastenistuin aina
ennen istuimen säätöjä.
VAROITUS
Varmista aina, ettei turvavyön
diagonaalinen hihna kulje lapsen
käsivarren alta tai selän takaa. Onnettomuuden
sattuessa turvavyö ei pidätä lasta, mistä voi
olla seurauksena hengenvaarallisiakin vammoja.
Lapsen tulee käyttää turvavyötä tämän vuoksi
oikein.
117
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

VAROITUS
Asennukseen liittyvät kuvat ovat
yksinomaan viitteellisiä. Asenna
lastenistuin vastaavien käyttöohjeiden
mukaisesti.
RYHMÄ0ja0+
13 kg:n painoon saakka lapset on asetettava kohdan
kuva 120 tyyppiseen lastenistuimeen, joka on
suunnattava ajoneuvon takaosaan päin. Kyseiset
lastenistuimet tukevat päätä eivätkä rasita kaulaa
mahdollisten äkillisten jarrutuksien yhteydessä.
Lastenistuin asennetaan ajoneuvon turvavöihin kuvan
kuva 120 mukaisesti ja se pitää lapsen paikoillaan
siihen kuuluvilla turvavöillä.RYHMÄ 1
9–18 kg painosta lähtien lapsia voidaan kuljettaa
eteenpäin suunnattuina kuva 121.

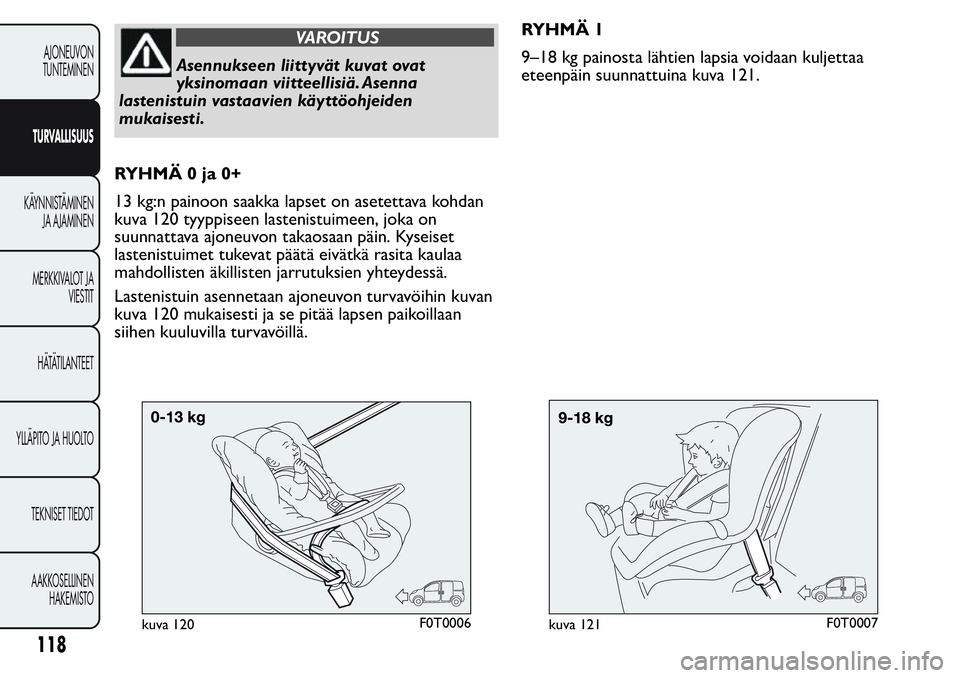

kuva 120F0T0006kuva 121F0T0007
118
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

RYHMÄ 2
15–25 kg painaville lapsille voidaan käyttää ajoneuvon
turvavyötä kuva 122.
Tässä tapauksessa lastenistuimien ainoa tehtävä on
asettaa lapsi oikein turvavöihin niin, että
diagonaalinen vyön osa kiinnittyy rintakehään eikä
kaulaan, ja että vaakasuora vyön osa kohdistuu lapsen
lantioon eikä vatsaan.RYHMÄ 3
Painovälillä 22-36 kg lapsille on olemassa
asianmukaisia turvalaitteita, joiden avulla taataan
turvavyön oikea asento.
Kohta kuva 123 osoittaa esimerkin lapsen
oikeaoppisesta sijoittamisesta takaistuimelle.
Yli 1,50 m pitkät lapset voivat käyttää turvavöitä
aikuisten tavoin.

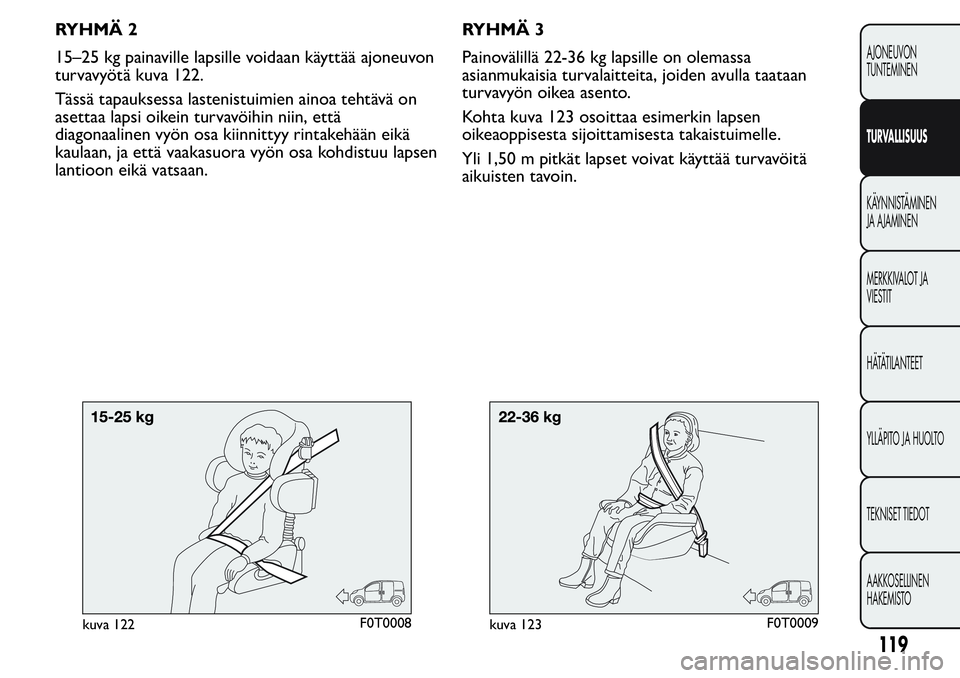

kuva 122F0T0008kuva 123F0T0009
119
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

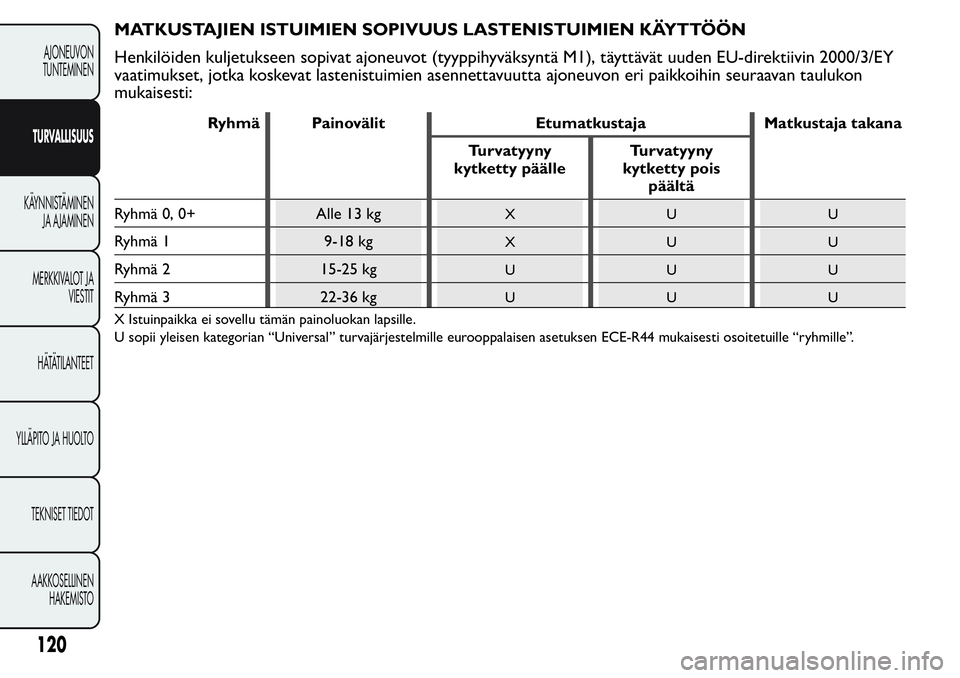

MATKUSTAJIEN ISTUIMIEN SOPIVUUS LASTENISTUIMIEN KÄYTTÖÖN
Henkilöiden kuljetukseen sopivat ajoneuvot (tyyppihyväksyntä M1), täyttävät uuden EU-direktiivin 2000/3/EY
vaatimukset, jotka koskevat lastenistuimien asennettavuutta ajoneuvon eri paikkoihin seuraavan taulukon
mukaisesti:
Ryhmä Painovälit Etumatkustaja Matkustaja takana
Turvatyyny
kytketty päälleTurvatyyny
kytketty pois
päältä
Ryhmä 0, 0+ Alle 13 kg
XUU
Ryhmä 1 9-18 kgXUU
Ryhmä 2 15-25 kgUUU
Ryhmä 3 22-36 kgUUU
X Istuinpaikka ei sovellu tämän painoluokan lapsille.
U sopii yleisen kategorian “Universal” turvajärjestelmille eurooppalaisen asetuksen ECE-R44 mukaisesti osoitetuille “ryhmille”.
120
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

UNIVERSAALIN
ISOFIX-LASTENISTUIMEN ASENNUS
(tietyissä versioissa/markkina-alueilla)
Joissain versioissa ajoneuvon sivuistuinpaikat takana
on varustettu ISOFIX-kiinnittimillä, joiden avulla
lastenistuin voidaan asentaa nopeasti, helposti ja
turvallisesti.
ISOFIX-järjestelmän avulla voidaan asentaa lasten
ISOFIX-pidätinjärjestelmiä käyttämättä ajoneuvon
turvavöitä ja kiinnittämällä lastenistuin suoraan
ajoneuvon kolmeen kiinnittimeen.
Saman ajoneuvon eri paikoille voidaan asentaa sekä
perinteisiä lastenistuimia että Isofix-istuimia.
kuva 124 esittää esimerkinomaisesti yleistä
ISOFIX-lastenistuinta painoryhmälle: 1.
VAROITUS kuva 124 on ainoastaan ohjeellinen.
Asenna lastenistuin vastaavien käyttöohjeiden
mukaisesti.
Muille painoryhmille käytetään erityisiä ISOFIX-
lastenistuimia, joita voidaan käyttää vain, jos ne on
testattu ja tyyppihyväksytty kyseiselle ajoneuvolle
(katso ajoneuvojen luettelo lastenistuimen mukana).
Asenna ISOFIX-istuin kiinnittämällä se kahteen
metallikiinnittimeen A kuva 125, jotka sijaitsevat
takaistuimen tyynyn takapuolella selkänojan
yhtymäkohdassa, ja kiinnitä sitten ylempi hihna
(lastenistuimen mukana) kiinnittimeen B kuva 126
istuimen selkänojan takapuolella alaosassa.
Muistutetaan, että Isofix Universal -lastenistuimia
voidaan käyttää kaikissa tyyppihyväksynnän ECE R44(R44/03 tai myöhemmät päivitykset) "Isofix
Universal" saaneissa ajoneuvoissa.

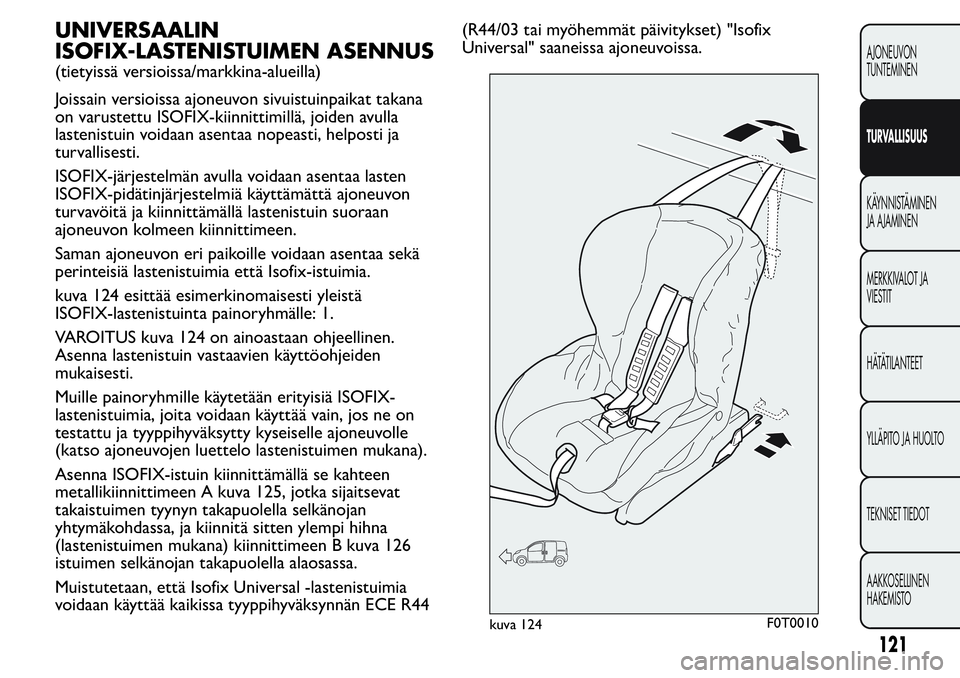

kuva 124F0T0010
121
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Lineaccessori MOPAR -lisävarustelinjassa on
saatavissa lastenistuin Isofix Universal "Duo Plus".
Jos haluat lisätietoja lastenistuimen asennuksesta
ja/tai käytöstä, katso lastenistuimen mukana
toimitettua käyttöopasta.VAROITUS
Asenna lastenistuin ainoastaan ajoneuvo
pysäytettynä. Lastenistuin on kiinnitetty
oikein ajoneuvossa oleviin kiinnikkeisiin, kun
tunnetaan napsahdukset , jotka vahvistavat
tapahtuneen kiinnityksen. Noudata aina
sijoittamista, asennusta ja purkamista koskevia
ohjeita, jotka lastenistuimen valmistaja on
velvollinen toimittamaan sen mukana. Ellei
ISOFIX/Universal -lastenistuinta ole kiinnitetty
kaikilla kolmella kiinnittimellä, lastenistuin ei
pysty suojaamaan lasta oikein.
Onnettomuustapauksessa lapsi voi altistua
vakaville vammoille, myös kuolemaan johtaville.
VAROITUS
Älä käytä samaa alakiinnitintä
useamman lasten suojausjärjestelmän

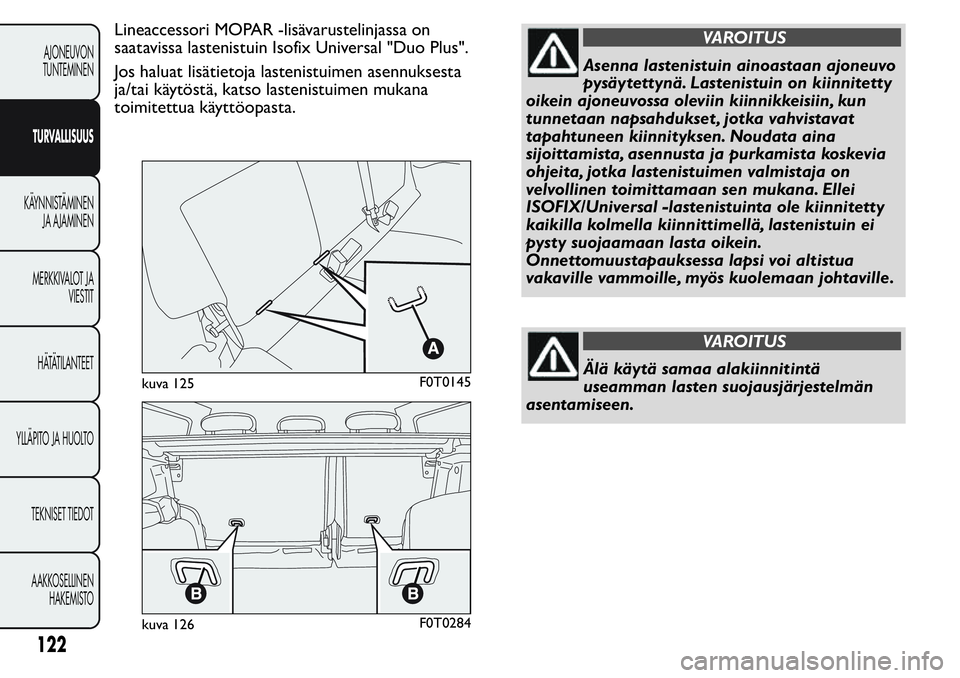

asentamiseen.kuva 125F0T0145
kuva 126F0T0284
122
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

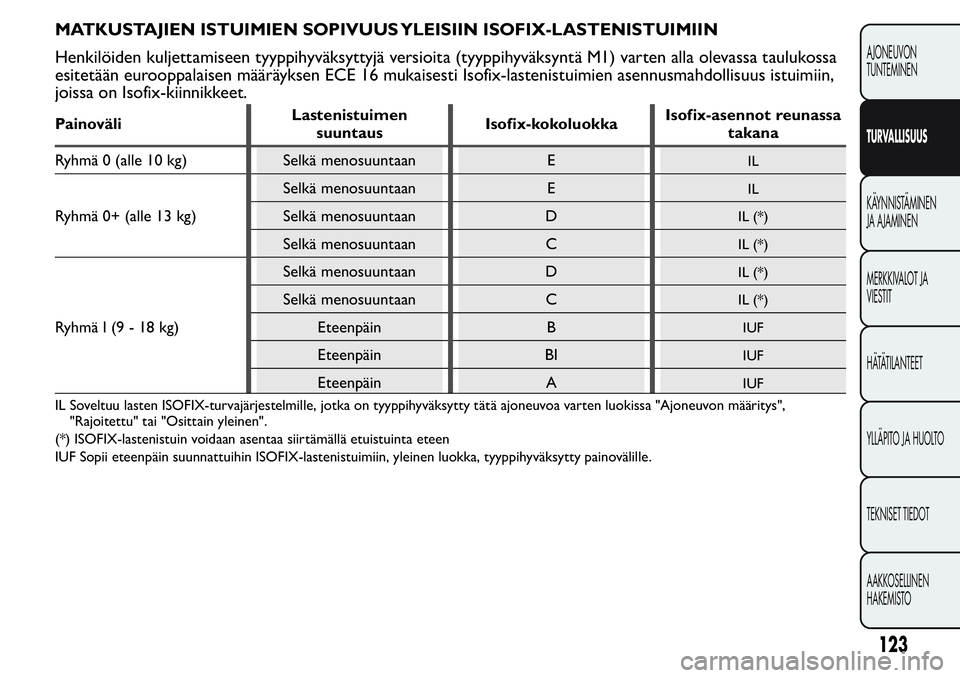

MATKUSTAJIEN ISTUIMIEN SOPIVUUS YLEISIIN ISOFIX-LASTENISTUIMIIN
Henkilöiden kuljettamiseen tyyppihyväksyttyjä versioita (tyyppihyväksyntä M1) varten alla olevassa taulukossa
esitetään eurooppalaisen määräyksen ECE 16 mukaisesti Isofix-lastenistuimien asennusmahdollisuus istuimiin,
joissa on Isofix-kiinnikkeet.
PainoväliLastenistuimen
suuntausIsofix-kokoluokkaIsofix-asennot reunassa
takana
Ryhmä 0 (alle 10 kg) Selkä menosuuntaan E
IL
Ryhmä 0+ (alle 13 kg)Selkä menosuuntaan E
IL
Selkä menosuuntaan DIL (*)
Selkä menosuuntaan CIL (*)
RyhmäI(9-18kg)Selkä menosuuntaan D
IL (*)
Selkä menosuuntaan CIL (*)
Eteenpäin BIUF
Eteenpäin BIIUF
Eteenpäin AIUF
IL Soveltuu lasten ISOFIX-turvajärjestelmille, jotka on tyyppihyväksytty tätä ajoneuvoa varten luokissa "Ajoneuvon määritys",
"Rajoitettu" tai "Osittain yleinen".
(*) ISOFIX-lastenistuin voidaan asentaa siirtämällä etuistuinta eteen
IUF Sopii eteenpäin suunnattuihin ISOFIX-lastenistuimiin, yleinen luokka, tyyppihyväksytty painovälille.
123
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

Seuraavaksi esittelemme tärkeimmät lasten
kuljetusta koskevat turvallisuusmääräykset
Pääasialliset varoitukset lasten turvallista
kuljettamista varten:
Lastenistuimet on asennettava takaistuimelle, sillä
se on turvallisin sijainti mahdollisen törmäyksen
yhteydessä.
Pidä lastenistuin selkä ajosuuntaan päin
mahdollisimman pitkään, mielellään 3-4 ikävuoteen
saakka.
Jos matkustajan etuturvatyyny on poistettu
käytöstä, varmista aina mittaritaulun paneelista,
että vastaava merkkivalo
palaa kiinteästi
kuva 127.
Noudata ehdottomasti lastenistuimen mukana
tulevia ohjeita. Säilytä ohjeet ajoneuvossa muiden
asiakirjojen ja näiden ohjeiden kanssa yhdessä.
Älä käytä käytettyjä lastenistuimia, joissa ei ole
käyttöohjeita.
Kukin turvajärjestelmä on tarkoitettu vain yhdelle
henkilölle; älä kuljeta niissä koskaan kahta lasta
samanaikaisesti.
Tarkista aina, että turvavyöt eivät ole lapsen kaulaa
vasten.
Tarkista aina turvavöiden hyvä kiinnittyminen
vetämällä vyöstä.
Älä anna lapsen liikkua poikkeaviin asentoihin tai
irrottaa turvavöitä ajon aikana.
Älä anna lapsen laittaa turvavyön poikittaishihnaa
käsivarren alle tai selän taakse.
Älä koskaan kuljeta lapsia sylissä, ei edes
vastasyntyneitä lapsia. Kukaan ei pysty
pidättelemään lasta mahdollisen törmäyksen
yhteydessä.
Jos ajoneuvo on ollut osallisena vakavuudeltaan
keskisuuressa tai suuressa onnettomuudessa,
vaihda lastenistuin uuteen. Lisäksi, asennetun
lastenistuimen tyypin mukaan, on huolehdittava
Isofix-kiinnikkeiden tai turvavyön vaihtamisesta
siihen istuimeen, johon lastenistuin oli kiinnitetty.
Kukin ajosuuntaan takasivuistuimelle asennettu
lastenistuin, kyseisen lastenistuimen
painoryhmästä riippumatta, on asennettava vasta
sitten, kun on poistettu niskatuki kyseisestä
takaistuimesta, johon ollaan asentamassa
lastenistuinta. Tämä EI ole voimassa
lastenistuimille, joissa on olemassa vain istuintyyny
(ilman selkänojaa): kyseiset lastenistuimet on
asennettava, kun kyseisen paikan niskatuki on
paikalleen asennettuna.

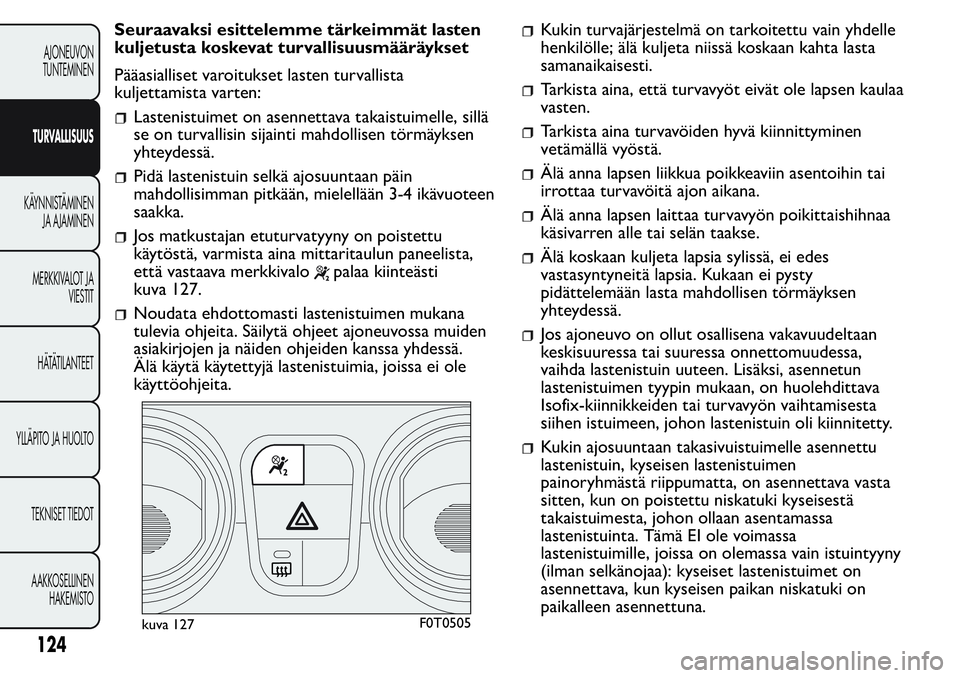

kuva 127F0T0505
124
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

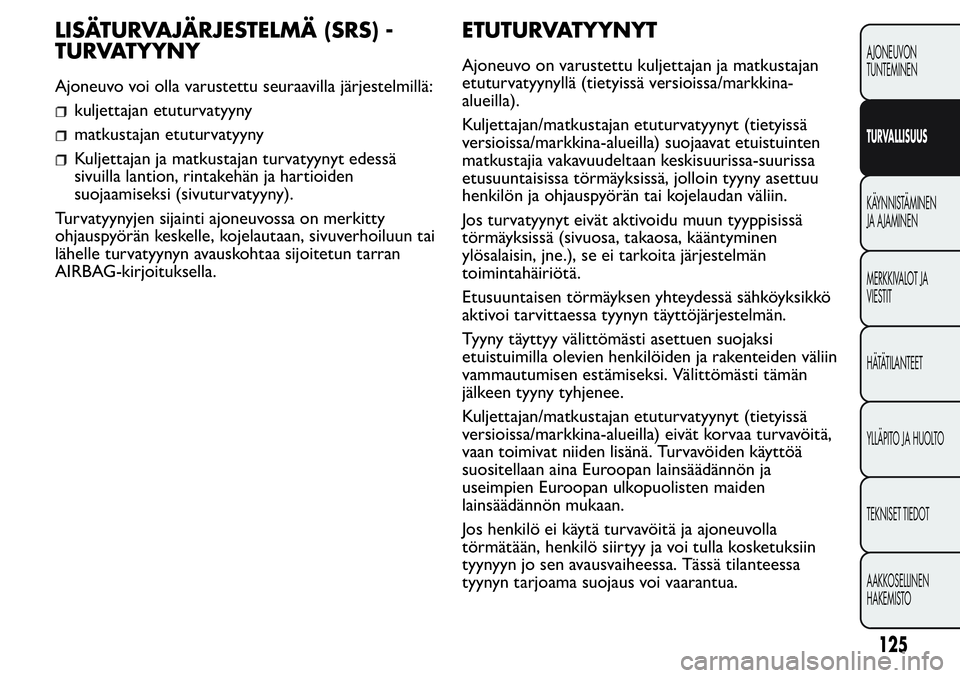

LISÄTURVAJÄRJESTELMÄ (SRS) -
TURVATYYNY
Ajoneuvo voi olla varustettu seuraavilla järjestelmillä:
kuljettajan etuturvatyyny
matkustajan etuturvatyyny
Kuljettajan ja matkustajan turvatyynyt edessä
sivuilla lantion, rintakehän ja hartioiden
suojaamiseksi (sivuturvatyyny).
Turvatyynyjen sijainti ajoneuvossa on merkitty
ohjauspyörän keskelle, kojelautaan, sivuverhoiluun tai
lähelle turvatyynyn avauskohtaa sijoitetun tarran
AIRBAG-kirjoituksella.
ETUTURVATYYNYT
Ajoneuvo on varustettu kuljettajan ja matkustajan
etuturvatyynyllä (tietyissä versioissa/markkina-
alueilla).
Kuljettajan/matkustajan etuturvatyynyt (tietyissä
versioissa/markkina-alueilla) suojaavat etuistuinten
matkustajia vakavuudeltaan keskisuurissa-suurissa
etusuuntaisissa törmäyksissä, jolloin tyyny asettuu
henkilön ja ohjauspyörän tai kojelaudan väliin.
Jos turvatyynyt eivät aktivoidu muun tyyppisissä
törmäyksissä (sivuosa, takaosa, kääntyminen
ylösalaisin, jne.), se ei tarkoita järjestelmän
toimintahäiriötä.
Etusuuntaisen törmäyksen yhteydessä sähköyksikkö
aktivoi tarvittaessa tyynyn täyttöjärjestelmän.
Tyyny täyttyy välittömästi asettuen suojaksi
etuistuimilla olevien henkilöiden ja rakenteiden väliin
vammautumisen estämiseksi. Välittömästi tämän
jälkeen tyyny tyhjenee.
Kuljettajan/matkustajan etuturvatyynyt (tietyissä
versioissa/markkina-alueilla) eivät korvaa turvavöitä,
vaan toimivat niiden lisänä. Turvavöiden käyttöä
suositellaan aina Euroopan lainsäädännön ja
useimpien Euroopan ulkopuolisten maiden
lainsäädännön mukaan.
Jos henkilö ei käytä turvavöitä ja ajoneuvolla
törmätään, henkilö siirtyy ja voi tulla kosketuksiin
tyynyyn jo sen avausvaiheessa. Tässä tilanteessa
tyynyn tarjoama suojaus voi vaarantua.
125
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO

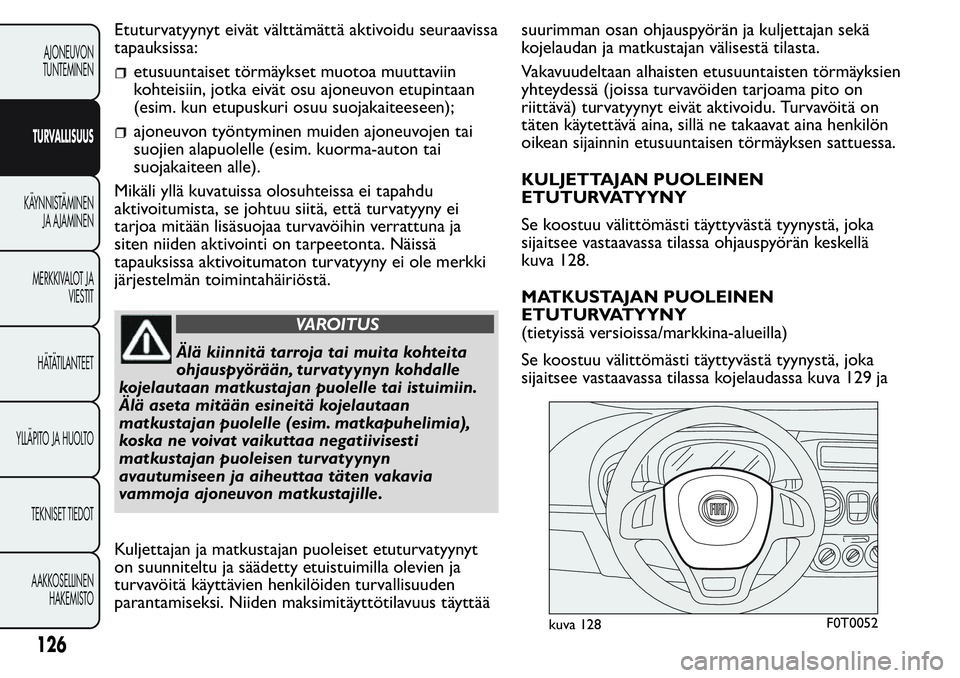

Etuturvatyynyt eivät välttämättä aktivoidu seuraavissa
tapauksissa:
etusuuntaiset törmäykset muotoa muuttaviin
kohteisiin, jotka eivät osu ajoneuvon etupintaan
(esim. kun etupuskuri osuu suojakaiteeseen);
ajoneuvon työntyminen muiden ajoneuvojen tai
suojien alapuolelle (esim. kuorma-auton tai
suojakaiteen alle).
Mikäli yllä kuvatuissa olosuhteissa ei tapahdu
aktivoitumista, se johtuu siitä, että turvatyyny ei
tarjoa mitään lisäsuojaa turvavöihin verrattuna ja
siten niiden aktivointi on tarpeetonta. Näissä
tapauksissa aktivoitumaton turvatyyny ei ole merkki
järjestelmän toimintahäiriöstä.
VAROITUS
Älä kiinnitä tarroja tai muita kohteita
ohjauspyörään, turvatyynyn kohdalle
kojelautaan matkustajan puolelle tai istuimiin.
Älä aseta mitään esineitä kojelautaan
matkustajan puolelle (esim. matkapuhelimia),
koska ne voivat vaikuttaa negatiivisesti
matkustajan puoleisen turvatyynyn
avautumiseen ja aiheuttaa täten vakavia
vammoja ajoneuvon matkustajille.
Kuljettajan ja matkustajan puoleiset etuturvatyynyt
on suunniteltu ja säädetty etuistuimilla olevien ja
turvavöitä käyttävien henkilöiden turvallisuuden
parantamiseksi. Niiden maksimitäyttötilavuus täyttääsuurimman osan ohjauspyörän ja kuljettajan sekä
kojelaudan ja matkustajan välisestä tilasta.
Vakavuudeltaan alhaisten etusuuntaisten törmäyksien
yhteydessä (joissa turvavöiden tarjoama pito on
riittävä) turvatyynyt eivät aktivoidu. Turvavöitä on
täten käytettävä aina, sillä ne takaavat aina henkilön
oikean sijainnin etusuuntaisen törmäyksen sattuessa.
KULJETTAJAN PUOLEINEN
ETUTURVATYYNY
Se koostuu välittömästi täyttyvästä tyynystä, joka
sijaitsee vastaavassa tilassa ohjauspyörän keskellä
kuva 128.
MATKUSTAJAN PUOLEINEN
ETUTURVATYYNY
(tietyissä versioissa/markkina-alueilla)
Se koostuu välittömästi täyttyvästä tyynystä, joka
sijaitsee vastaavassa tilassa kojelaudassa kuva 129 ja
kuva 128F0T0052
126
AJONEUVON
TUNTEMINEN
TURVALLISUUS
KÄYNNISTÄMINEN
JA AJAMINEN
MERKKIVALOT JA
VIESTIT
HÄTÄTILANTEET
YLLÄPITO JA HUOLTO
TEKNISET TIEDOT
AAKKOSELLINEN
HAKEMISTO
