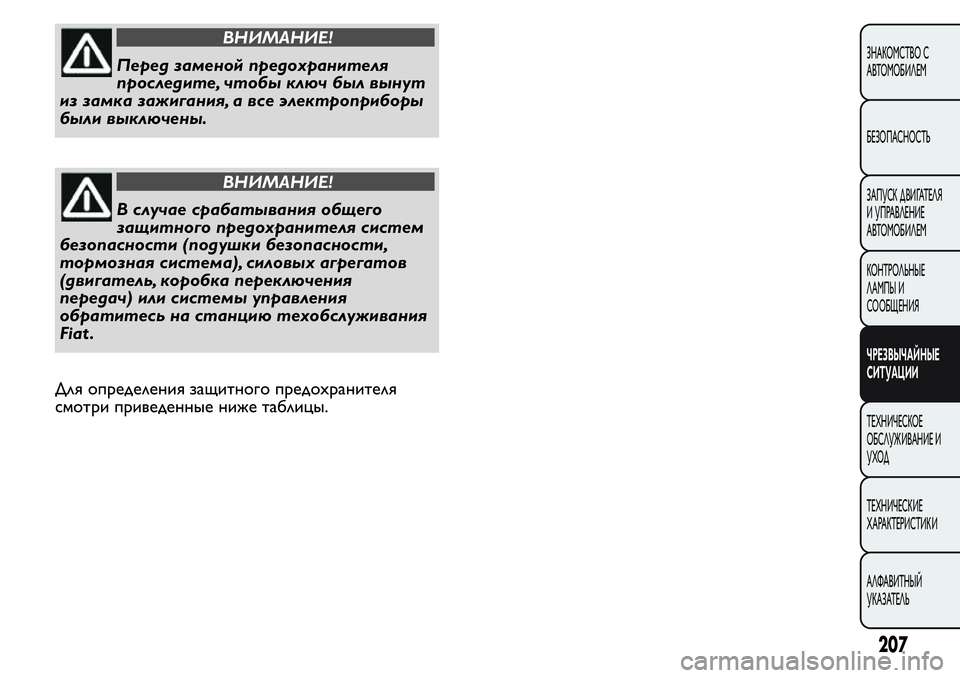

ВНИМАНИЕ!
Перед заменойпредохранителя
проследите, чтобы ключ был вынут
из замка зажигания, а все электроприборы
были выключены.
ВНИМАНИЕ!
В случае срабатывания общего
защитного предохранителя систем
безопасности (подушки безопасности,
тормозная система), силовых агрегатов
(двигатель, коробка переключения
передач) или системы управления
обратитесь на станцию техобслуживания
Fiat .
Для определения защитного предохранителя
смотри приведенные ниже таблицы.
207
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

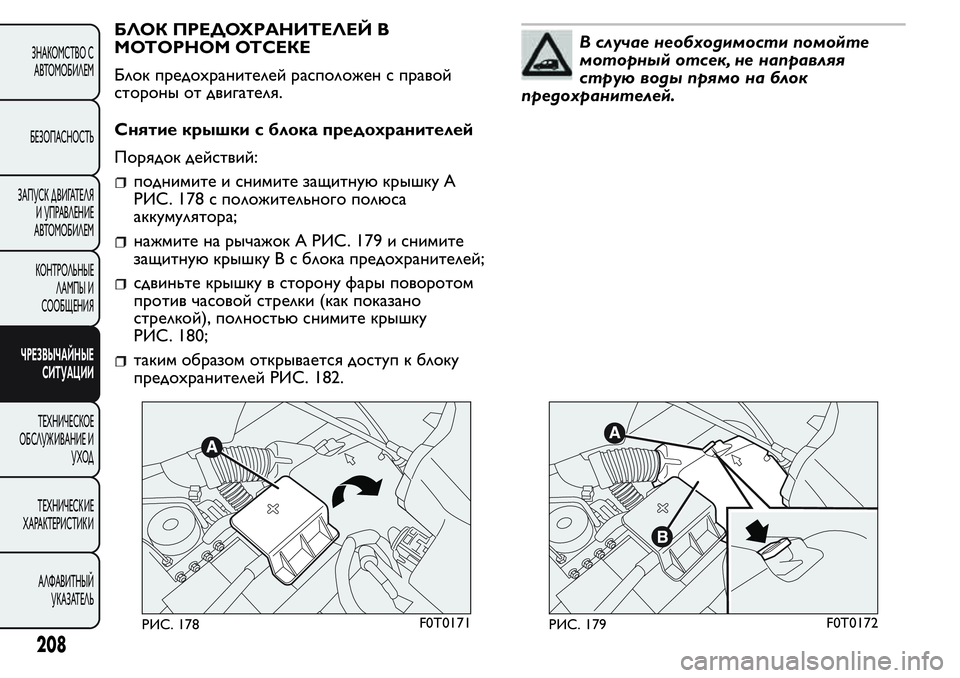

БЛОК ПРЕДОХРАНИТЕЛЕЙ В
МОТОРНОМ ОТСЕКЕ
Блок предохранителей расположен с правой
стороны от двигателя.
Снятие крышки с блока предохранителей
Порядок действий:
поднимите и снимите защитную крышку A
РИС. 178 с положительного полюса
аккумулятора;
нажмите на рычажок A РИС. 179 и снимите
защитную крышку B с блока предохранителей;
сдвиньте крышку в сторону фары поворотом
против часовой стрелки (как показано
стрелкой), полностью снимите крышку
РИС. 180;
таким образом открывается доступ к блоку
предохранителей РИС. 182.
В случае необходимости помойте
моторныйотсек, не направляя
струю воды прямо на блок
предохранителей.
РИС. 178F0T0171РИС. 179F0T0172
208
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

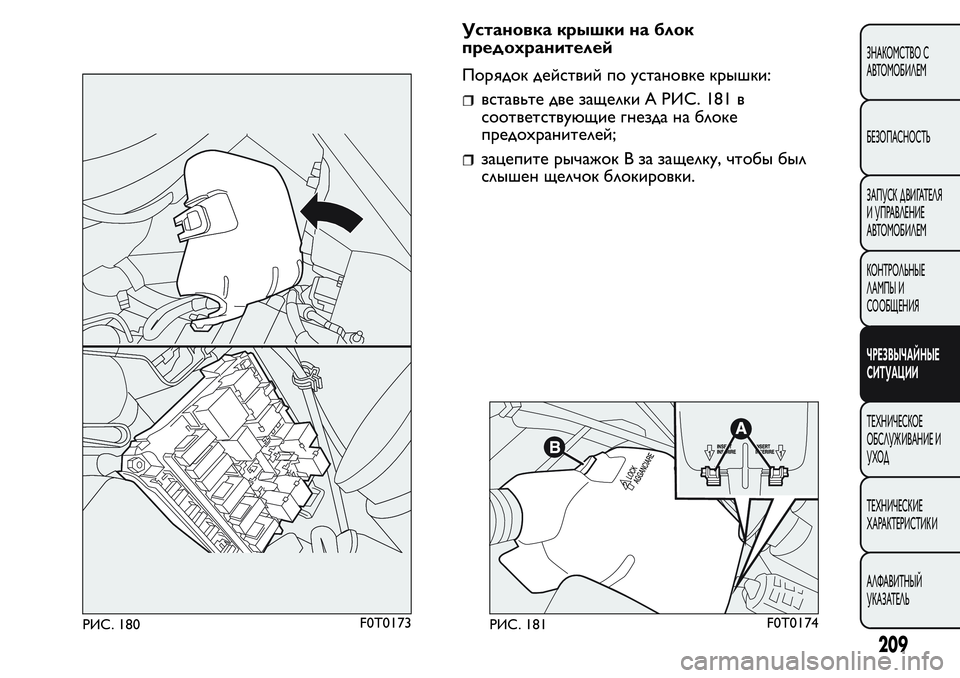

Установка крышки на блок
предохранителей
Порядок действий по установке крышки:
вставьте две защелки A РИС. 181 в
соответствующие гнезда на блоке
предохранителей;
зацепите рычажок В за защелку, чтобы был
слышен щелчок блокировки.
РИС. 180F0T0173РИС. 181F0T0174
209
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

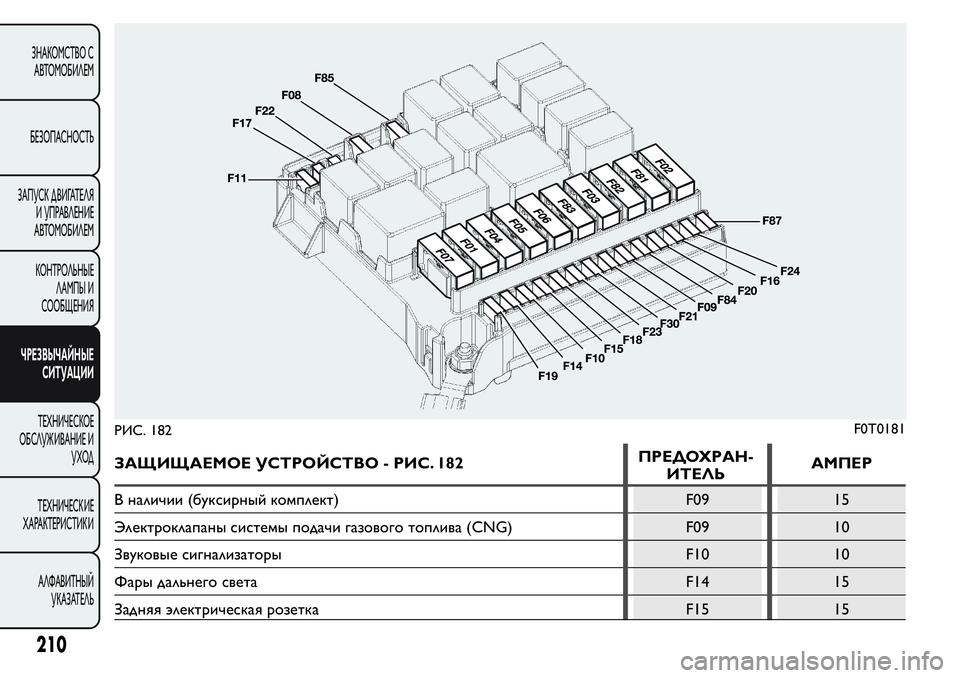

ЗАЩИЩАЕМОЕ УСТРОЙСТВО - РИС. 182 АМПЕР
В наличии (буксирный комплект) F09 15
Электроклапаны системы подачи газового топлива (CNG) F09 10
Звуковые сигнализаторы F10 10
Фары дальнего света F14 15
Задняя электрическая розетка F15 15
РИС. 182F0T0181
210
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
ПРЕДОХРАН-
ИТЕЛЬ

ЗАЩИЩАЕМОЕ УСТРОЙСТВО - РИС. 182 АМПЕР
Компрессор кондиционера F19 7,5
Обогрев заднего стекла/обогреватели зеркал F20 30
Топливный насос F21 15
Передние противотуманные фары F08 15
Прикуриватель/электрическая розетка в салоне/сиденья с подогревом F85 30
+15 Фонари заднего хода/датчик массового расхода воздуха/датчик
воды в дизельном топливе/катушки реле T02, T05, T14, T17 и T19
(исполнения 1.4)F87 7,5
Датчик IBS степени зарядки аккумулятора для системы Start&Stop
(исполнения 1.3 Multijet с системой Start&Stop)F87 5
211
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ
ПРЕДОХРАН-
ИТЕЛЬ

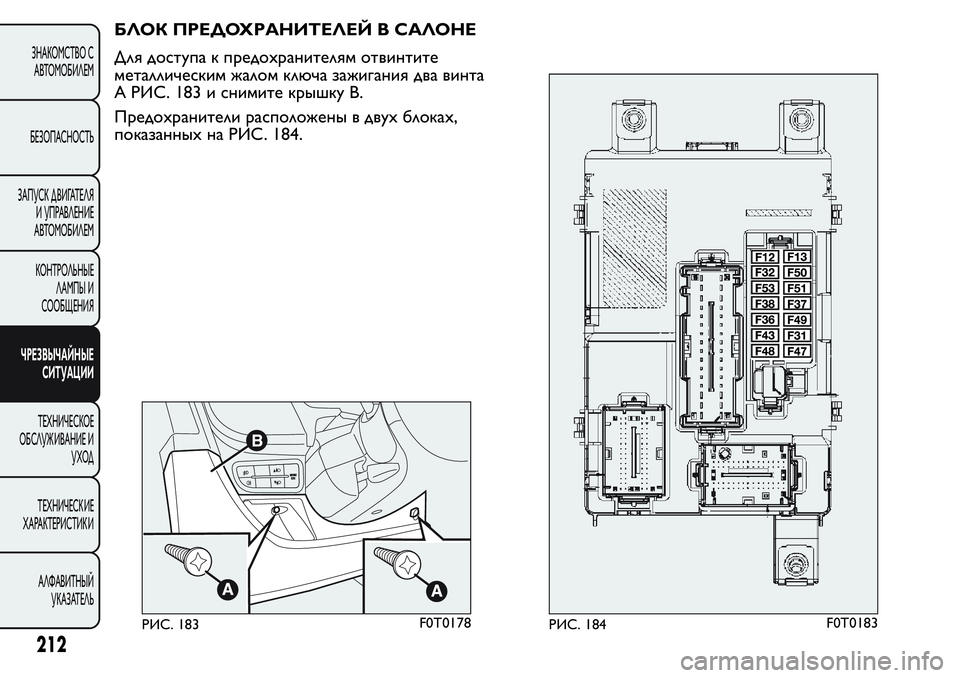

БЛОК ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ
Для доступа к предохранителям отвинтите
металлическим жалом ключа зажигания два винта
A РИС. 183 и снимите крышку B.
Предохранители расположены в двух блоках,
показанных на РИС. 184.
РИС. 183F0T0178РИС. 184F0T0183
212
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

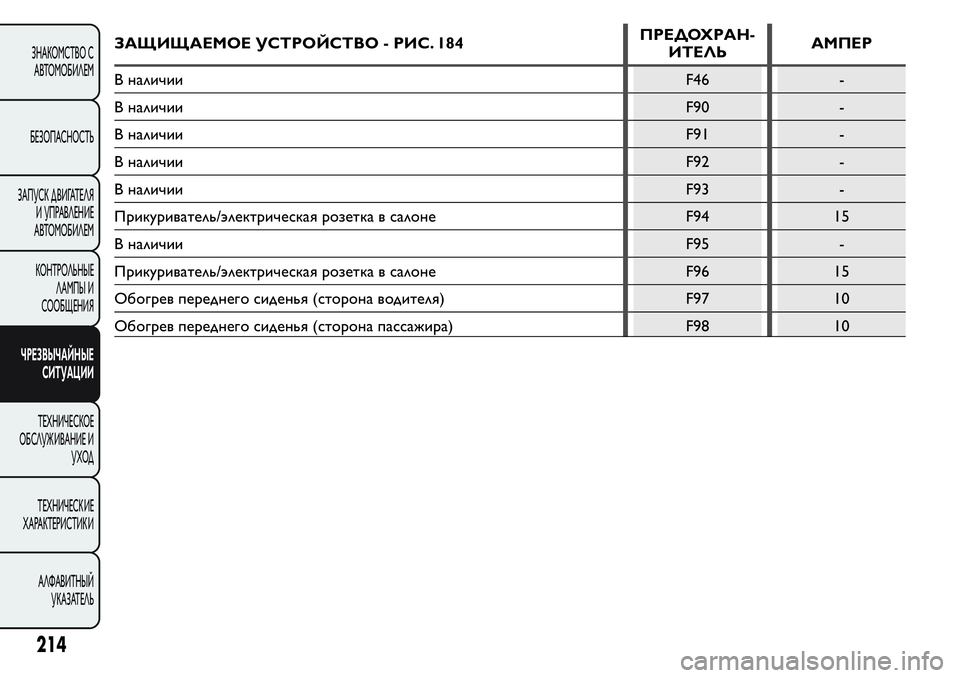

ЗАЩИЩАЕМОЕ УСТРОЙСТВО - РИС. 184ПРЕДОХРАН-
ИТЕЛЬАМПЕР
Фара ближнего света (сторона пассажира)
F12
(*)7,5
Фара ближнего света (сторона водителя)/корректор положения фар F13
7,5 / 5
(*)
INT/A катушки реле SCM F31 5
Ограниченное таймером внутреннее освещение
F32
(*)7,5
ЭБУ радиоприемника/ЭБУ системы
Bluetoothfi/ЭБУ Blue&Me™/
Диагностический разъем EOBD/ЭБУ объемными датчиками/ЭБУ
аварийной сиренойF36 10
ЭБУ панели приборов/выключатель фонарей стоп-сигналов
(замыкающий контакт)F37 5
Исполнительные механизмы замков дверей/багажника
(*)F38 20
Двунаправленный насос омывателей ветрового и заднего стекла F43 15
Передний стеклоподъемник (сторона водителя)
(*)F47 20
Передний стеклоподъемник (сторона пассажира)
(*)F48 20
Подсветка кнопок управления/ЭБУ парковочными датчиками/Привод
электрических зеркал заднего обзора/ЭБУ объемными датчикамиF49 5
INT ЭБУ радиоприемника/ЭБУ системы
Bluetoothfi/ЭБУ Blue&Me™/
Электрический привод наружных зеркал заднего обзора/выключатель
сцепления/
Выключатель фонарей стоп-сигналов (размыкающий контакт)F51 7,5
Узел панели приборов F53 5
Обогреватели наружных зеркал F41 7,5
В наличии F45 -
(*)Для моделей/рынков, где предусмотрено
213
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

ЗАЩИЩАЕМОЕ УСТРОЙСТВО - РИС. 184ПРЕДОХРАН-
ИТЕЛЬАМПЕР
В наличии F46 -
В наличии F90 -
В наличии F91 -
В наличии F92 -
В наличии F93 -
Прикуриватель/электрическая розетка в салоне F94 15
В наличии F95 -
Прикуриватель/электрическая розетка в салоне F96 15
Обогрев переднего сиденья (сторона водителя) F97 10
Обогрев переднего сиденья (сторона пассажира) F98 10
214
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

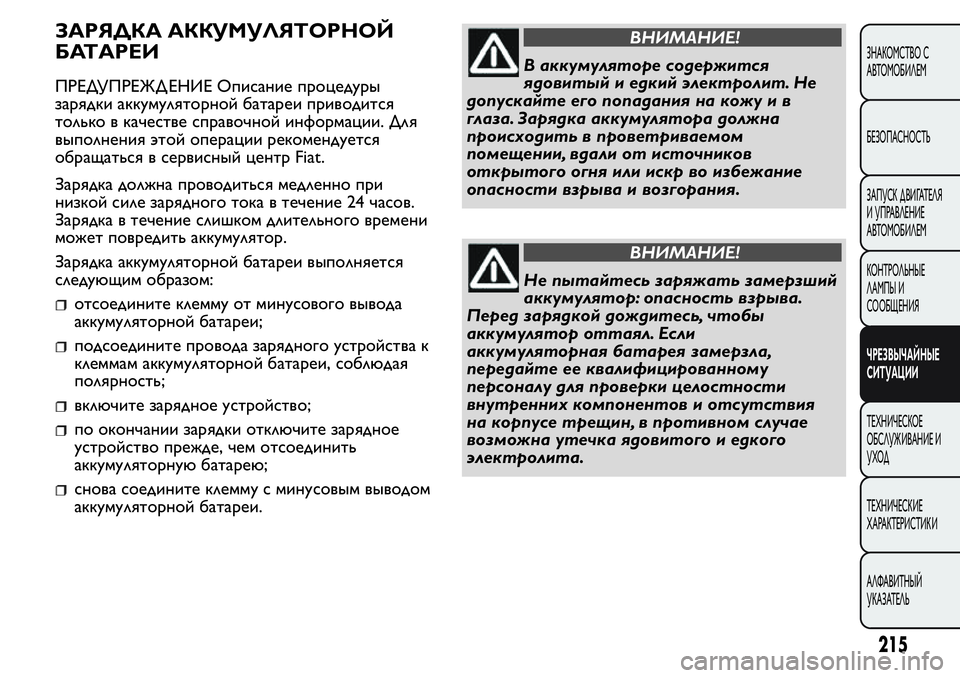

ЗАРЯДКА АККУМУЛЯТОРНОЙ
БАТАРЕИ
ПРЕДУПРЕЖД ЕНИЕ Описание процедуры
зарядки аккумуляторной батареи приводится
только в качестве справочной информации. Для
выполнения этой операции рекомендуется
обращаться в сервисный центр Fiat.
Зарядка должна проводиться медленно при
низкой силе зарядного тока в течение 24 часов.
Зарядка в течение слишком длительного времени
может повредить аккумулятор.
Зарядка аккумуляторной батареи выполняется
следующим образом:
отсоедините клемму от минусового вывода
аккумуляторной батареи;
подсоедините провода зарядного устройства к
клеммам аккумуляторной батареи, соблюдая
полярность;
включите зарядное устройство;
по окончании зарядки отключите зарядное
устройство прежде, чем отсоединить
аккумуляторную батарею;
снова соедините клемму с минусовым выводом
аккумуляторной батареи.
ВНИМАНИЕ!
В аккумуляторе содержится
ядовитыйи едкийэлектролит. Не
допускайте его попадания на кожу и в
глаза. Зарядка аккумулятора должна
происходить в проветриваемом
помещении, вдали от источников
открытого огня или искр во избежание
опасности взрыва и возгорания.
ВНИМАНИЕ!
Не пытайтесь заряжать замерзший
аккумулятор: опасность взрыва.
Перед зарядкойдождитесь, чтобы
аккумулятор оттаял. Если
аккумуляторная батарея замерзла,
передайте ее квалифицированному
персоналу для проверки целостности
внутренних компонентов и отсутствия
на корпусе трещин, в противном случае
возможна утечка ядовитого и едкого
электролита.
215
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
БЕЗОПАСНОСТЬ
ЗАПУСК Д ВИГАТЕЛЯ
И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩ ЕНИЯ
ЧРЕЗВЫЧАЙНЫЕ
СИТУАЦИИ
ТЕХНИЧЕСКОЕ
ОБСЛУЖ ИВАНИЕ И
УХОД
ТЕХНИЧЕСК ИЕ
ХАРАКТЕРИСТИК И
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

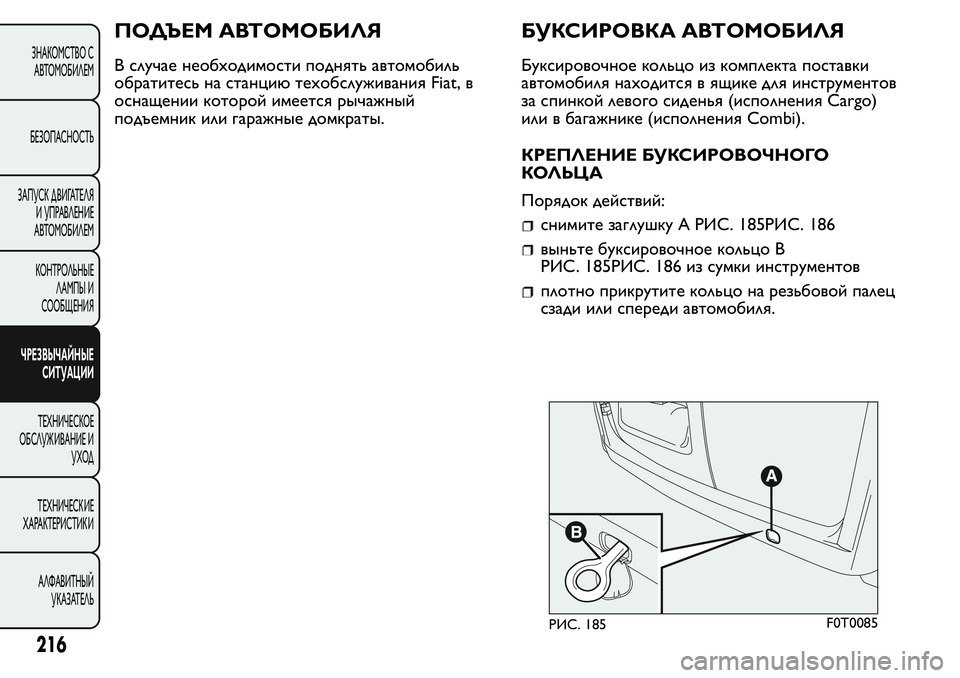

ПОДЪЕМ АВТОМОБИЛЯ
