3. Die Ventilaussparung an der Radkappe mit demVentilschaft am Rad ausrichten. Die Radkappe per
Hand montieren und die Radkappe über den zwei
Radmuttern einrasten lassen. Keinen Hammer oder
übermäßige Kraft bei der Montage der Radkappe
anwenden.
4. Die restlichen Radmuttern so aufschrauben, dass die konische Seite zur Felge zeigt. Die Radmuttern
leicht festziehen.

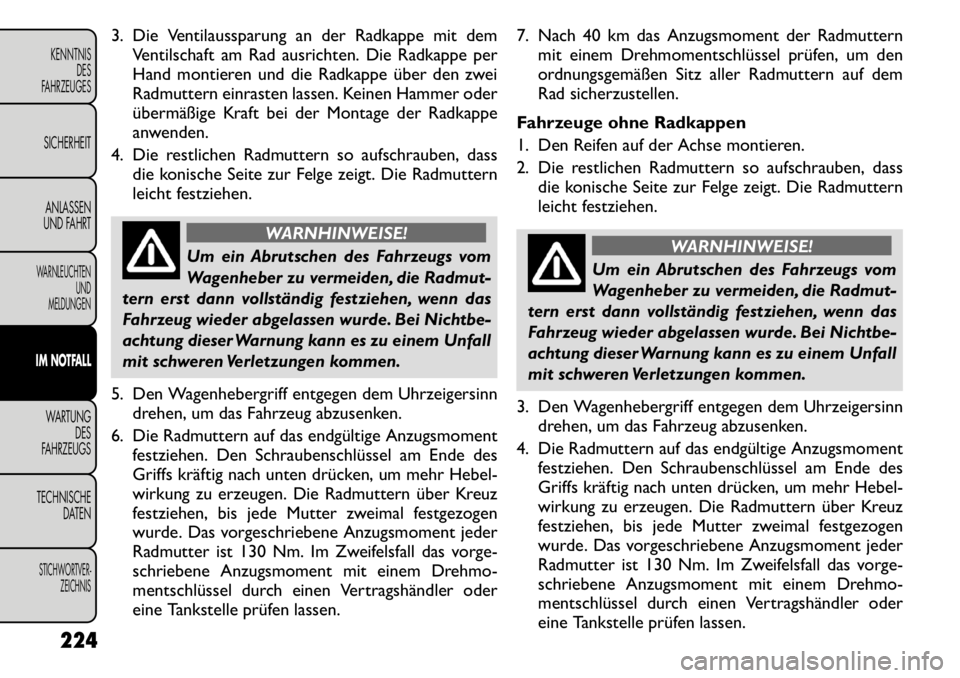

WARNHINWEISE!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen, wenn das
Fahrzeug wieder abgelassen wurde. Bei Nichtbe-
achtung dieser Warnung kann es zu einem Unfall
mit schweren Verletzungen kommen.
5. Den Wagenhebergriff entgegen dem Uhrzeigersinn drehen, um das Fahrzeug abzusenken.
6. Die Radmuttern auf das endgültige Anzugsmoment festziehen. Den Schraubenschlüssel am Ende des
Griffs kräftig nach unten drücken, um mehr Hebel-
wirkung zu erzeugen. Die Radmuttern über Kreuz
festziehen, bis jede Mutter zweimal festgezogen
wurde. Das vorgeschriebene Anzugsmoment jeder
Radmutter ist 130 Nm. Im Zweifelsfall das vorge-
schriebene Anzugsmoment mit einem Drehmo-
mentschlüssel durch einen Vertragshändler oder
eine Tankstelle prüfen lassen. 7. Nach 40 km das Anzugsmoment der Radmuttern
mit einem Drehmomentschlüssel prüfen, um den
ordnungsgemäßen Sitz aller Radmuttern auf dem
Rad sicherzustellen.
Fahrzeuge ohne Radkappen
1. Den Reifen auf der Achse montieren.
2. Die restlichen Radmuttern so aufschrauben, dass die konische Seite zur Felge zeigt. Die Radmuttern
leicht festziehen.
WARNHINWEISE!
Um ein Abrutschen des Fahrzeugs vom
Wagenheber zu vermeiden, die Radmut-
tern erst dann vollständig festziehen, wenn das
Fahrzeug wieder abgelassen wurde. Bei Nichtbe-
achtung dieser Warnung kann es zu einem Unfall
mit schweren Verletzungen kommen.
3. Den Wagenhebergriff entgegen dem Uhrzeigersinn drehen, um das Fahrzeug abzusenken.
4. Die Radmuttern auf das endgültige Anzugsmoment festziehen. Den Schraubenschlüssel am Ende des
Griffs kräftig nach unten drücken, um mehr Hebel-
wirkung zu erzeugen. Die Radmuttern über Kreuz
festziehen, bis jede Mutter zweimal festgezogen
wurde. Das vorgeschriebene Anzugsmoment jeder
Radmutter ist 130 Nm. Im Zweifelsfall das vorge-
schriebene Anzugsmoment mit einem Drehmo-
mentschlüssel durch einen Vertragshändler oder
eine Tankstelle prüfen lassen.
224
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

5. Nach 40 km das Anzugsmoment der Radmutternmit einem Drehmomentschlüssel prüfen, um den
ordnungsgemäßen Sitz aller Radmuttern auf dem
Rad sicherzustellen. ERSATZGLÃœHLAMPEN
Alle Innenraum­Glühlampen haben einen Messing-
oder Glas-Sockel. Glühlampen mit Aluminiumsockel
sind nicht zugelassen und dürfen daher nicht zum
Austausch verwendet werden.
GLÜHLAMPEN – Innen Nummer
Innenraum-/Leselampen (Glühlampe) . . . . . . . . . . . . 578Innenraum-/Leselampen
(Optionale LED). . . . . . . . . . . . . . . . LED (Austausch in
Vertragswerkstatt)
Handschuhfachleuchte . . . . . . . . . . . . . . . . . . . . . . 194
Laderaumleuchte . . . . . . . . . . . . . . . . . . . . . . . . . 579
Optionale Kartentaschenleuchte/
Getränkehalterleuchte . . . . . . . . . . . . LED (Austausch in Vertragswerkstatt)
HINWEIS: Wenden Sie sich beim Austausch der
Glühlampen von beleuchteten Schaltern an Ihre Ver-
tragswerkstatt.
225
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

GLÜHLAMPEN – Außen Glühlampen­Nr.
Abblendlicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . H1
Fernlicht . . . . . . . . . . . . . . . . . . . . . . . . . . HB3/ 9005
Vorderer Blinker . . . . . . . . . . . . . . . . . PY27W/3757AK
Standlicht vorn . . . . . . . . . . . . . . . . . . . . . . . . . W5W
Nebelscheinwerfer . . . . . . . . . . . . . . . . . . . . PSX24W
Nebelschlussleuchte . . . . . . . . . . . . . . . . . . . . . PS19W
Seitliche Zusatzblinkleuchte . . . . . . . . . . . . . . . WY5W
Hochgesetzte Zusatzbremsleuchte (CHMSL) . . . . . . LED(Austausch in Vertragswerkstatt)
Schluss-/Bremsleuchte . . . . . . . . . . . . LED (Austausch in Vertragswerkstatt)
Schlussleuchte Heckklappe . . . . . . . . . LED (Austausch in
Vertragswerkstatt)
Blinker hinten . . . . . . . . . . . . . . . . . . . . . . . . WY21W
Rückfahrleuchte . . . . . . . . . . . . . . . . . . . . . . . W21W
Kennzeichenbeleuchtung . . . . . . . . . . . . . . . . . . . . 168 GLÃœHLAMPENWECHSEL
ABBLENDLICHT/FERNLICHT/VORDERER
BLINKER UND STANDLICHT VORN
1. Die Motorhaube öffnen. HINWEIS:
Eventuell muss das Luftfiltergehäuse aus-
gebaut und das Stromversorgungsmodul (TIPM) zur
Seite geschoben werden, um bestimmte Lampen im
linken Scheinwerfergehäuse auswechseln zu können.
2. Die betreffende Lampe und die Fassung 1/4 Umdre- hung gegen den Uhrzeigersinn drehen und aus dem
Scheinwerfergehäuse nehmen. (abb. 152)
3. Den Kabelbaum-Steckverbinder von der Glühlampe abziehen und dann an der Ersatz­Glühlampe an-schließen.
(abb. 152)
1 - Lampe für vorderen Blinker/Standlicht
2 - Lampe für Abblendlicht
3 - Lampe vordere Position
4 - Lampe für Fernlicht
226
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

Die neue Glühlampe nicht mit den Fin-
gern berühren. Eine Verschmutzung mit
Öl verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett den Glas-
kolben mit einem alkoholgetränkten Tuch abwi-
schen.
4. Glühlampe und Fassung in das Scheinwerfergehäuse setzen und die Fassung 1/4 Umdrehung im Uhrzei-
gersinn drehen, damit sie einrastet.
NEBELSCHEINWERFER HINWEIS: Beim Austausch der Lampe für den lin-
ken Nebelscheinwerfer das Lenkrad nach rechts dre-
hen, beim Austausch der Lampe für den rechten Ne-
belscheinwerfer das Lenkrad nach links drehen, damit
der Zugang zum Radkasten erleichtert wird.
1. Die Befestigungselemente der Abdeckklappe im un- teren Radkasten lösen und die Abdeckklappe ent-
fernen.
2. Den Steckverbinder vom Nebelschlussleuchtenge- häuse abziehen. (abb. 153)
3. Fassen Sie die Glühlampe fest durch die zwei seitli- chen Verriegelungen und drücken Sie sie zusammen,
um die Glühlampe von der Rückseite des Nebel-
scheinwerfergehäuses aus zu entriegeln.
4. Ziehen Sie die Glühlampe gerade von der gekenn- zeichneten Öffnung im Gehäuse aus heraus.
5. Richten Sie die Indexlaschen der Ersatzglühbirne des Nebelscheinwerfers mit den Schlitzen in der Manschette der Glühlampenöffnung auf der Rück­
seite des Nebelscheinwerfergehäuses aus.
Die neue Glühlampe nicht mit den Fin-
gern berühren. Eine Verschmutzung mit
Öl verkürzt die Lebensdauer der Lampe
erheblich. Bei Kontakt mit Öl oder Fett den Glas-
kolben mit einem alkoholgetränkten Tuch abwi-
schen.
6. Setzen Sie Glühlampe in das Lampengehäuse ein, bis die Indexlaschen in den Schlitzen der Manschette
eingerastet sind.
7. Schieben Sie die Glühlampe fest und gleichmäßig gerade in das Lampengehäuse, bis beide seitlichen
Verriegelungen einrasten.
(abb. 153) 227
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

NEBELSCHLUSSLEUCHTE
1. Fassen Sie hinter die Stoßstange über der Stoßfän­gerverstärkung und drücken Sie die Entriegelungs-
laschen am Nebelscheinwerfergehäuse. (abb. 154)
2. Trennen Sie das Nebelscheinwerfergehäuse von der Stoßfängerverkleidung.
3. Trennen Sie den Kabelbaum-Steckverbinder. (abb. 155)
4. Fassen Sie die Glühlampe fest durch die zwei seitli- chen Verriegelungen und drücken Sie sie zusammen,
um die Glühlampe von der Rückseite des Lampen-
gehäuses aus zu entriegeln.
5. Ziehen Sie die Glühlampe gerade von der gekenn- zeichneten Öffnung im Gehäuse aus heraus.
6. Defekte Glühlampe aus der Fassung nehmen und neue Glühlampe einsetzen. 7. Richten Sie die Indexlaschen der Ersatzglühbirne
der Nebelschlussleuchten-/Buchsenbaugruppe mit
den Schlitzen in der Manschette der Glühlampen­
öffnung auf der Rückseite des Nebelscheinwerfer-
gehäuses aus.
8. Setzen Sie Glühlampe in das Lampengehäuse ein, bis die Indexlaschen in den Schlitzen der Manschette
eingerastet sind.
9. Schieben Sie die Glühlampe fest und gleichmäßig gerade in das Lampengehäuse, bis beide seitlichen
Verriegelungen einrasten.
10. Bringen Sie das Nebelscheinwerfergehäuse wieder an.
SEITLICHE ZUSATZBLINKLEUCHTE
Die seitlichen Zusatzblinkleuchten befinden sich in bei-
den vorderen Kotflügeln.(abb. 154) Entriegelungslaschen
(abb. 155) Steckverbinder
228
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

1. Schieben Sie das Leuchtenglas der seitlichen Zusatz-blinkleuchte nach links, um die Federspannung und
zu lockern, und ziehen Sie es dann nach außen.
2. Den Kabelbaum-Steckverbinder von der Glühlampe abziehen und dann an der Ersatz­Glühlampe an-
schließen. (abb. 156)
3. Haken Sie den rechten Haken der seitlichen Zusatz- blinkleuchte ins Blech ein (achten Sie auf richtige
Ausrichtung der Beschriftung auf der Linse).
4. Drehen Sie die seitliche Zusatzblinkleuchte ein, bis die linke Seite einrastet (Sie hören ein leichtes
Klicken).
BLINKER HINTEN UND
RÃœCKFAHRLEUCHTEN
Die Standleuchten sind zweiteilig. Die Schluss-/
Bremsleuchten und die hinteren Blinker sitzen in den hinteren Eckblechen der Karosserie. Die Schlussleuch-
ten und die Rückfahrleuchten sitzen in der Heckklappe.
Hinteren Blinker austauschen
1. Die Heckklappe öffnen.
2. Die beiden Befestigungselemente von der Innen-
seite des Schlussleuchtengehäuses lösen. (abb. 157)
3. Mit einer Hand vorsichtig einen flachen Hartkunst- stoffstab zwischen Karosserieblech und der Außen-
seite des Schlussleuchtengehäuses einführen und
mit der anderen Hand den Flansch auf der Innen-
seite des Schlussleuchtengehäuses greifen. Mit dem
Kunststoffstab und der Hand das Schlussleuchten-
gehäuse ausbauen.
4. Die Fassung der betreffenden Lampe 1/4 Umdre- hung gegen den Uhrzeigersinn drehen und aus dem
Schlussleuchtengehäuse ziehen.
5. Defekte Glühlampe aus der Fassung nehmen und neue Glühlampe einsetzen.(abb. 156) Ausbau der seitlichen Zusatzblinkleuchten
(abb. 157) 229
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

6. Glühlampe und Fassung in das Schlussleuchtenge-häuse setzen und die Fassung 1/4 Umdrehung im
Uhrzeigersinn drehen, damit sie einrastet.
7. Schlussleuchtengehäuse und Befestigungselemente wieder einbauen.
Rückfahrleuchte austauschen
1. Die Heckklappe öffnen.

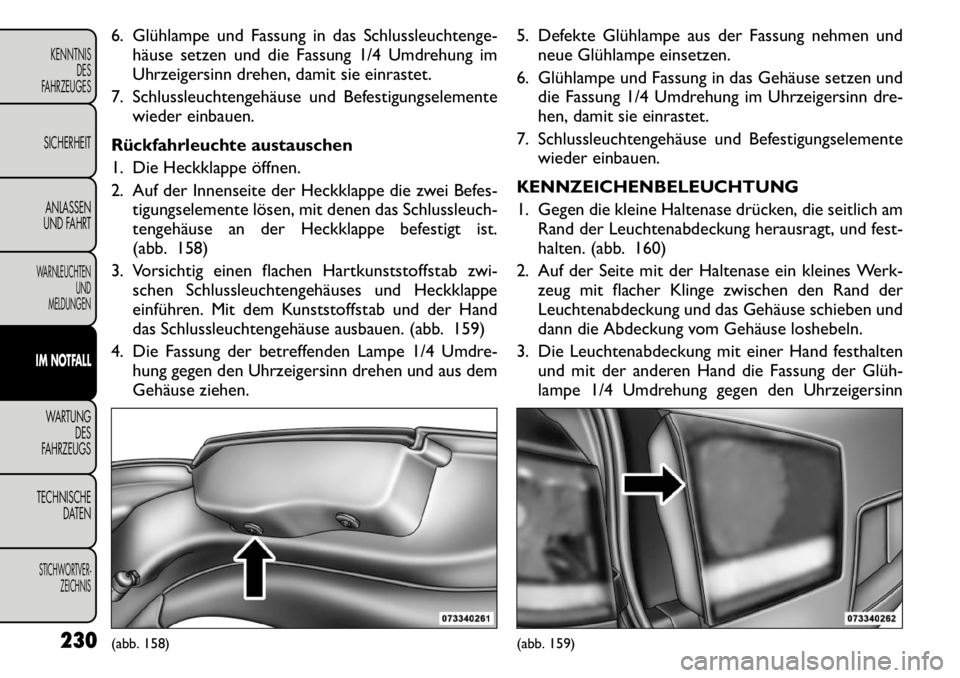

2. Auf der Innenseite der Heckklappe die zwei Befes- tigungselemente lösen, mit denen das Schlussleuch-
tengehäuse an der Heckklappe befestigt ist.
(abb. 158)
3. Vorsichtig einen flachen Hartkunststoffstab zwi- schen Schlussleuchtengehäuses und Heckklappe
einführen. Mit dem Kunststoffstab und der Hand
das Schlussleuchtengehäuse ausbauen. (abb. 159)
4. Die Fassung der betreffenden Lampe 1/4 Umdre- hung gegen den Uhrzeigersinn drehen und aus dem
Gehäuse ziehen. 5. Defekte Glühlampe aus der Fassung nehmen und
neue Glühlampe einsetzen.
6. Glühlampe und Fassung in das Gehäuse setzen und die Fassung 1/4 Umdrehung im Uhrzeigersinn dre-
hen, damit sie einrastet.
7. Schlussleuchtengehäuse und Befestigungselemente wieder einbauen.
KENNZEICHENBELEUCHTUNG
1. Gegen die kleine Haltenase drücken, die seitlich am Rand der Leuchtenabdeckung herausragt, und fest-
halten. (abb. 160)
2. Auf der Seite mit der Haltenase ein kleines Werk- zeug mit flacher Klinge zwischen den Rand der
Leuchtenabdeckung und das Gehäuse schieben und
dann die Abdeckung vom Gehäuse loshebeln.
3. Die Leuchtenabdeckung mit einer Hand festhalten und mit der anderen Hand die Fassung der Glüh­
lampe 1/4 Umdrehung gegen den Uhrzeigersinn(abb. 158)
(abb. 159)
230
KENNTNIS
DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

drehen. Dann Glühlampe und Fassung aus der
Leuchtenabdeckung nehmen.
4. Defekte Glühlampe aus der Fassung nehmen und neue Glühlampe einsetzen.
5. Glühlampe und Fassung in der Leuchtenabdeckung anbringen und die Fassung 1/4 Umdrehung im Uhr-
zeigersinn drehen, damit sie einrastet.
6. Die Seite der Leuchtenabdeckung, an der sich keine Haltenase befindet, in das Gehäuse an der Heck-
klappe einsetzen. Dann die gegenüberliegende Seite
einsetzen und einrasten lassen. SICHERUNGEN
SICHERUNGEN IM INNENRAUM
Die Sicherungsplatte im Innenraum befindet sich auf
der Beifahrerseite unter der Instrumententafel.
Steck-
platz Patro-
nensi-
cherung Minisi-
cherung Bezeichnung
F100 30 A Rosa 110 V-Stromumrich-
ter - je nach Ausstat-tung
F101 10 A Rot Innenraumleuchten
F102 20 A Gelb Zigarettenanzünder
in Instrumententafel/
Steckdose links hin-
ten
F103 20 A Gelb Steckdose in Ablage-
bereich
Mittelkonsole/
Steckdose in Rück­
seite der Konsole
F105 20 A Gelb Sitzheizung - je nach
Ausstattung
F106 20 A Gelb Hintere Steckdose
F107 10 A Rot Rückfahrkamera - je
nach Ausstattung
F108 15 A Blau Instrumententafel
F109 10 A Rot Klimaregelung/
Heizungs­/Lüftungs-/Klimaanlage
(abb. 160)
Kennzeichenbeleuchtung 231
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS

Steck-platz Patro-
nensi-
cherung Minisi-
cherung Bezeichnung
F110 10 A Rot Rückhaltesystem-
Steuergerät
F112 10 A Rot Reserve
F114 20 A Gelb Gebläse/Motor hin-
tere Heizungs-/
Lüftungs-/Klimaanlage
F115 20 A Gelb Heckscheibenwi-
schermotor
F116 30 A Rosa Heckscheibenheizung
(elektrische Heck-
scheibenleuchte)
F117 10 A Rot Heizbare Außenspie-gel
F118 10 A Rot Rückhaltesystem-
Steuergerät
F119 10 A Rot Steuergerät Lenk-säule
F120 10 A Rot Allradantrieb - je
nach Ausstattung
F121 15 A Blau Elektronisches Zünd­schloss
F122 25 A Na-
turfarben Fahrertürmodul
F123 25 A Na-
turfarben Beifahrertürmodul
F124 10 A Rot Spiegel
Steck- platz Patro-
nensi-
cherung Minisi-
cherung Bezeichnung
F125 10 A Rot Steuergerät Lenk- säule
F126 10 A Rot Audioverstärker
F127 20 A Gelb Anhängerkupplung –
Je nach Ausstattung
F128 15 A Blau Radio
F129 15 A Blau Video/DVD - je nach
Ausstattung
F130 15 A Blau Klimaregelung/
Instrumententafel
F131 10 A Rot Beifahrerhilfe/
Freisprechsystem - je
nach Ausstattung
F132 10 A Rot Reifendruckmodul
F133 10 A Rot Reserve
232
KENNTNIS DES
FAHRZEUGESSICHERHEIT
ANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS

SICHERUNGEN IM MOTORRAUM
(ZENTRALE STROMVERSORGUNG)
Die zentrale Stromversorgung befindet sich im Motor-
raum. (abb. 161)Steck-platz Patro-
nensi-
cherung Minisi-
cherung Bezeichnung
F101 60 A Gelb Zentrale Sammel-
schiene interne
Stromversorgung
F102 60 A Gelb Zentrale Sammel-
schiene interne
Stromversorgung
F103 60 A Gelb Zentrale Sammel-
schiene interne
Stromversorgung
Steck-
platz Patro-
nensi-
cherung Minisi-
cherung Bezeichnung
F105 60 A Gelb Zentrale Sammel-
schiene interne
Stromversorgung
Relais Zündung RUN
F106 60 A Gelb Zentrale Sammel-
schiene interne
Stromversorgung
Relais Zündung
RUN/ACC
F139 40 A
Grün Gebläse Klimarege-
lungssystem
F140 30 A Rosa Elektrische Türver-riegelungen
F141 40 A
Grün Antiblockiersystem
F142 40 A
Grün Glühkerzen - je nach
Ausstattung
F143 40 A
Grün Außenleuchten 1
F144 40 A
Grün Außenleuchten 2
F145 30 A Rosa Zum Karosseriecom-
puter – Leuchte
F146 30 A Rosa Reserve
F147 30 A Rosa Reserve F148 40 A
Grün Kühlerlüftermotor
(abb. 161)
233
KENNTNIS DES
FAHRZEUGESSICHERHEIT ANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALLWARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
