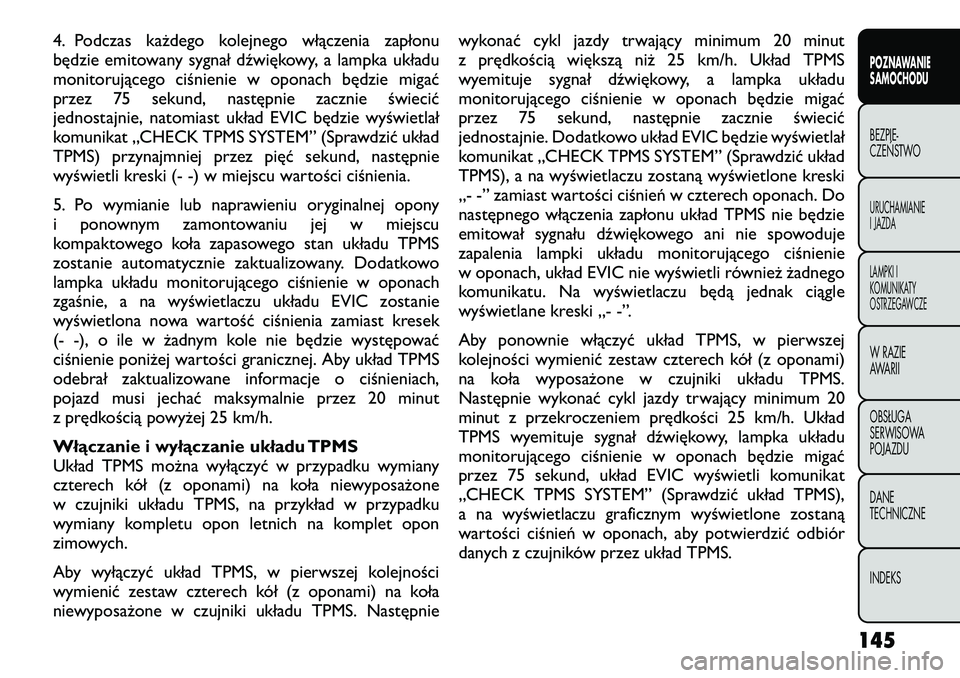

4. Podczas każdego kolejnego włączenia zapłonu
będzie emitowany sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie zacznie świecić
jednostajnie, natomiast układ EVIC będzie wyświetlał
komunikat „CHECK TPMS SYSTEM” (Sprawdzić układ
TPMS) przynajmniej przez pięć sekund, następnie
wyświetli kreski (- -) w miejscu wartości ciśnienia.
5. Po wymianie lub naprawieniu oryginalnej opony
i ponownym zamontowaniu jej w miejscu
kompaktowego koła zapasowego stan układu TPMS
zostanie automatycznie zaktualizowany. Dodatkowo
lampka układu monitorującego ciśnienie w oponach
zgaśnie, a na wyświetlaczu układu EVIC zostanie
wyświetlona nowa wartość ciśnienia zamiast kresek
(- -), o ile w żadnym kole nie będzie występować
ciśnienie poniżej wartości granicznej. Aby układ TPMS
odebrał zaktualizowane informacje o ciśnieniach,
pojazd musi jechać maksymalnie przez 20 minut
z prędkością powyżej 25 km/h.
Włączanie i wyłączanie układu TPMS
Układ TPMS można wyłączyć w przypadku wymiany
czterech kół (z oponami) na koła niewyposażone
w czujniki układu TPMS, na przykład w przypadku
wymiany kompletu opon letnich na komplet opon
zimowych.
Aby wyłączyć układ TPMS, w pierwszej kolejności
wymienić zestaw czterech kół (z oponami) na koła
niewyposażone w czujniki układu TPMS. Następniewykonać cykl jazdy trwający minimum 20 minut
z prędkością większą niż 25 km/h. Układ TPMS
wyemituje sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie zacznie świecić
jednostajnie. Dodatkowo układ EVIC będzie wyświetlał
komunikat „CHECK TPMS SYSTEM” (Sprawdzić układ
TPMS), a na wyświetlaczu zostaną wyświetlone kreski
„- -” zamiast wartości ciśnień w czterech oponach. Do
następnego włączenia zapłonu układ TPMS nie będzie
emitował sygnału dźwiękowego ani nie spowoduje
zapalenia lampki układu monitorującego ciśnienie
w oponach, układ EVIC nie wyświetli również żadnego
komunikatu. Na wyświetlaczu będą jednak ciągle
wyświetlane kreski „- -”.
Aby ponownie włączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół (z oponami)
na koła wyposażone w czujniki układu TPMS.
Następnie wykonać cykl jazdy trwający minimum 20
minut z przekroczeniem prędkości 25 km/h. Układ
TPMS wyemituje sygnał dźwiękowy, lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, układ EVIC wyświetli komunikat
„CHECK TPMS SYSTEM” (Sprawdzić układ TPMS),
a na wyświetlaczu graficznym wyświetlone zostaną
wartości ciśnień w oponach, aby potwierdzić odbiór
danych z czujników przez układ TPMS.
145
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

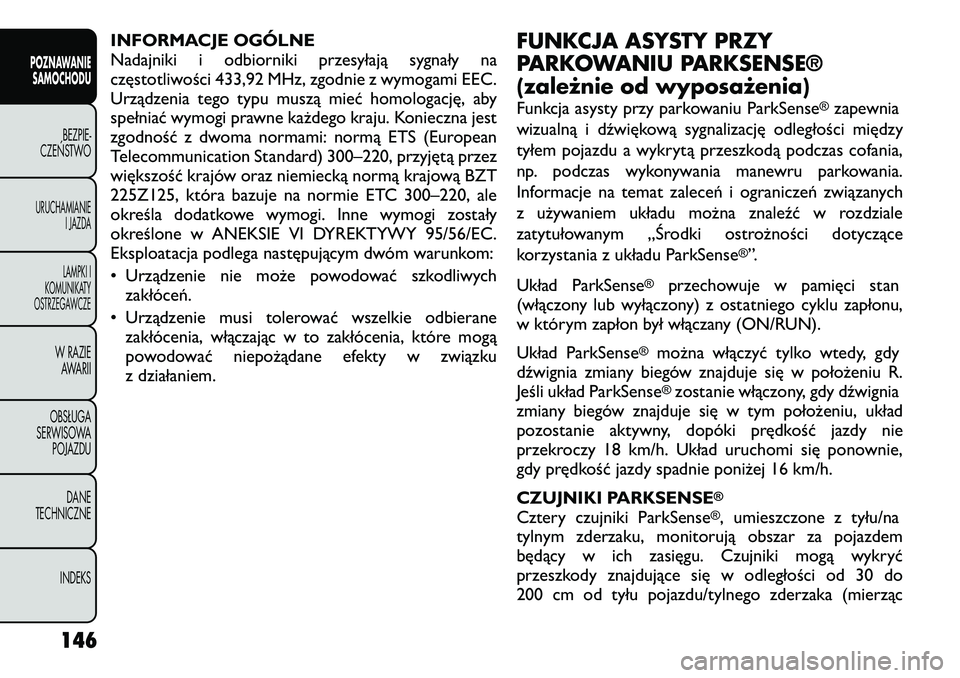

INFORMACJE OGÓLNE
Nadajniki i odbiorniki przesyłają sygnały na
częstotliwości 433,92 MHz, zgodnie z wymogami EEC.
Urządzenia tego typu muszą mieć homologację, aby
spełniać wymogi prawne każdego kraju. Konieczna jest
zgodność z dwoma normami: normą ETS (European
Telecommunication Standard) 300–220, przyjętą przez
większość krajów oraz niemiecką normą krajową BZT
225Z125, która bazuje na normie ETC 300–220, ale
określa dodatkowe wymogi. Inne wymogi zostały
określone w ANEKSIE VI DYREKTYWY 95/56/EC.
Eksploatacja podlega następującym dwóm warunkom:
• Urządzenie nie może powodować szkodliwychzakłóceń.
• Urządzenie musi tolerować wszelkie odbierane zakłócenia, włączając w to zakłócenia, które mogą
powodować niepożądane efekty w związku
z działaniem. FUNKCJA ASYSTY PRZY
PARKOWANIU PARKSENSE®
(zależnie od wyposażenia)
Funkcja asysty przy parkowaniu ParkSense
®zapewnia
wizualną i dźwiękową sygnalizację odległości między
tyłem pojazdu a wykrytą przeszkodą podczas cofania,
np. podczas wykonywania manewru parkowania.
Informacje na temat zaleceń i ograniczeń związanych
z używaniem układu można znaleźć w rozdziale
zatytułowanym „Środki ostrożności dotyczące
korzystania z układu ParkSense
®”.
Układ ParkSense
®
przechowuje w pamięci stan
(włączony lub wyłączony) z ostatniego cyklu zapłonu,
w którym zapłon był włączany (ON/RUN).
Układ ParkSense
®
można włączyć tylko wtedy, gdy
dźwignia zmiany biegów znajduje się w położeniu R.
Jeśli układ ParkSense®zostanie włączony, gdy dźwignia
zmiany biegów znajduje się w tym położeniu, układ
pozostanie aktywny, dopóki prędkość jazdy nie
przekroczy 18 km/h. Układ uruchomi się ponownie,
gdy prędkość jazdy spadnie poniżej 16 km/h.
CZUJNIKI PARKSENSE
®
Cztery czujniki ParkSense
®, umieszczone z tyłu/na
tylnym zderzaku, monitorują obszar za pojazdem
będący w ich zasięgu. Czujniki mogą wykryć
przeszkody znajdujące się w odległości od 30 do
200 cm od tyłu pojazdu/tylnego zderzaka (mierząc
146
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

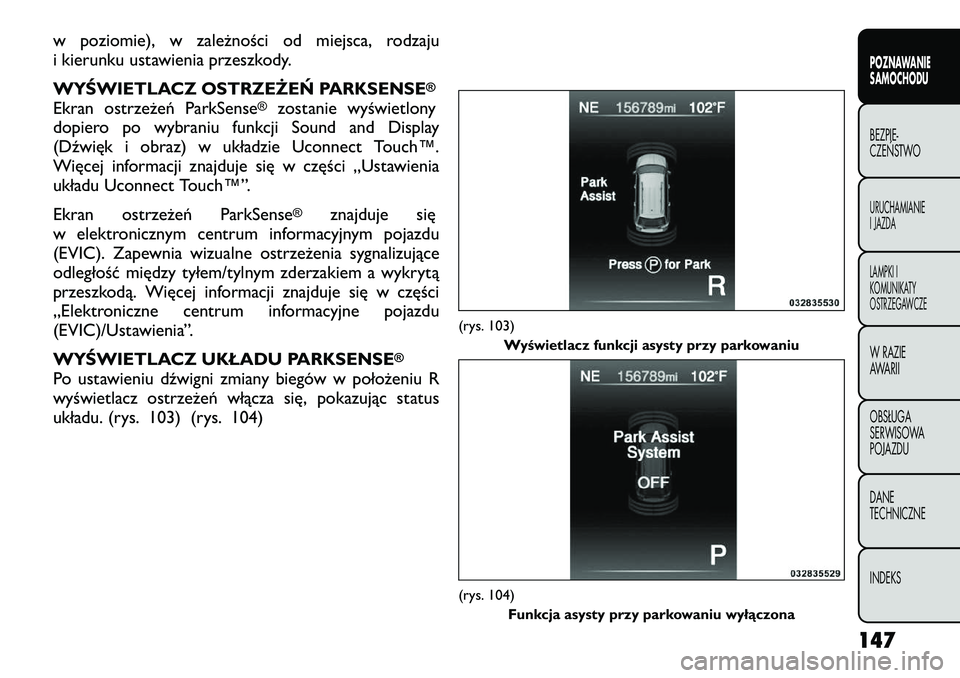

w poziomie), w zależności od miejsca, rodzaju
i kierunku ustawienia przeszkody.
WYŚWIETLACZ OSTRZEŻEŃ PARKSENSE
®
Ekran ostrzeżeń ParkSense
®
zostanie wyświetlony
dopiero po wybraniu funkcji Sound and Display
(Dźwięk i obraz) w układzie Uconnect Touch™.
Więcej informacji znajduje się w części „Ustawienia
układu Uconnect Touch™”.
Ekran ostrzeżeń ParkSense®
znajduje się
w elektronicznym centrum informacyjnym pojazdu
(EVIC). Zapewnia wizualne ostrzeżenia sygnalizujące
odległość między tyłem/tylnym zderzakiem a wykrytą
przeszkodą. Więcej informacji znajduje się w części
„Elektroniczne centrum informacyjne pojazdu
(EVIC)/Ustawienia”.
WYŚWIETLACZ UKŁADU PARKSENSE
®
Po ustawieniu dźwigni zmiany biegów w położeniu R
wyświetlacz ostrzeżeń włącza się, pokazując status
układu. (rys. 103) (rys. 104)
(rys. 103) Wyświetlacz funkcji asysty przy parkowaniu(rys. 104)
Funkcja asysty przy parkowaniu wyłączona
147
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

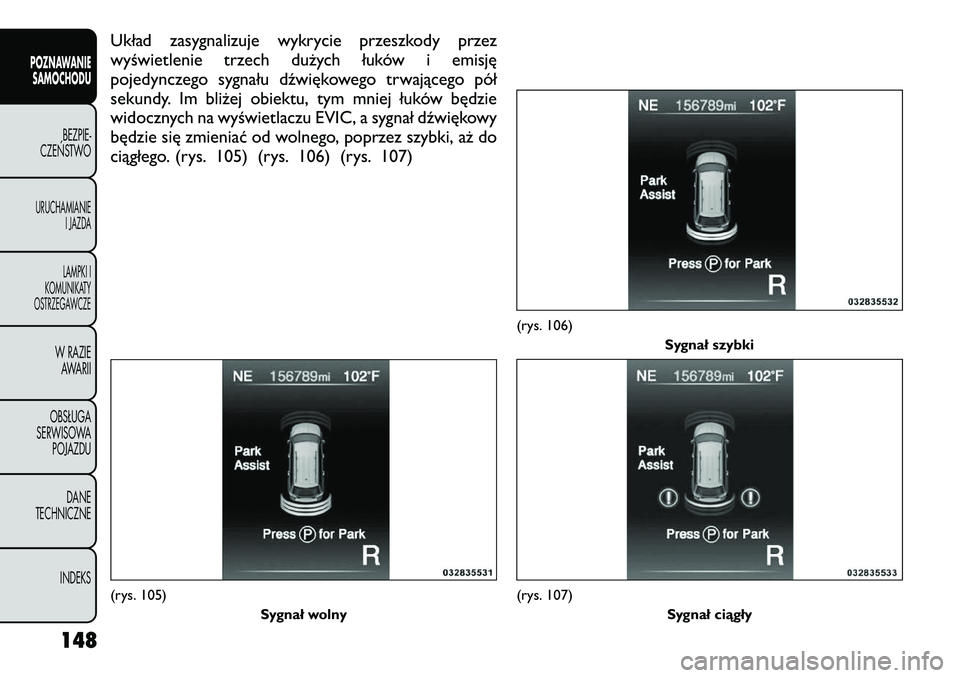

Układ zasygnalizuje wykrycie przeszkody przez
wyświetlenie trzech dużych łuków i emisję
pojedynczego sygnału dźwiękowego trwającego pół
sekundy. Im bliżej obiektu, tym mniej łuków będzie
widocznych na wyświetlaczu EVIC, a sygnał dźwiękowy
będzie się zmieniać od wolnego, poprzez szybki, aż do
ciągłego. (rys. 105) (rys. 106) (rys. 107)(rys. 105)Sygnał wolny
(rys. 106)Sygnał szybki(rys. 107)
Sygnał ciągły
148
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

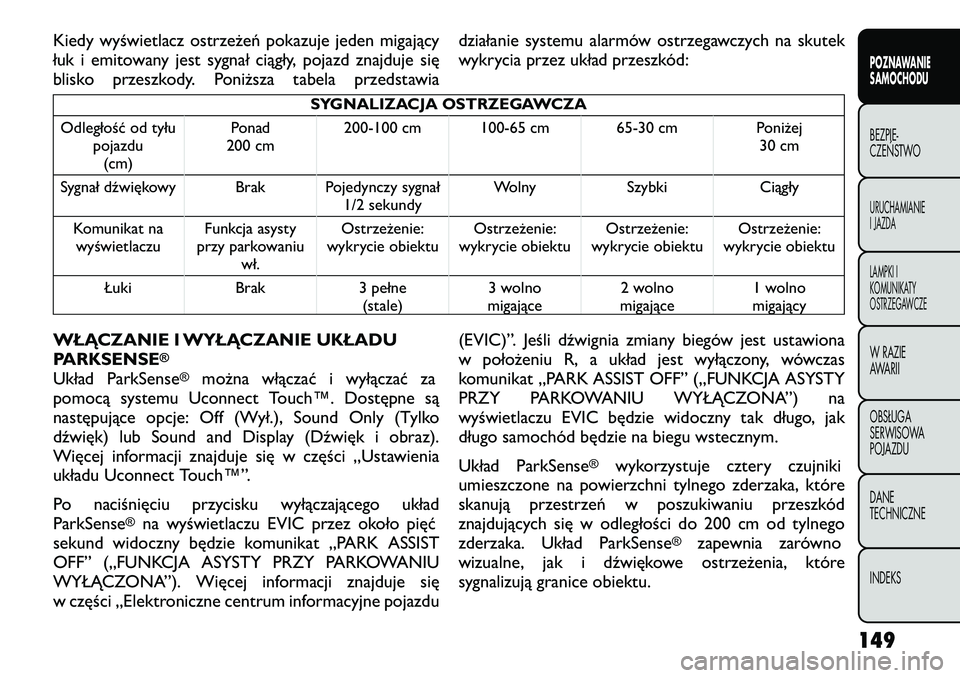

Kiedy wyświetlacz ostrzeżeń pokazuje jeden migający
łuk i emitowany jest sygnał ciągły, pojazd znajduje się
blisko przeszkody. Poniższa tabela przedstawiadziałanie systemu alarmów ostrzegawczych na skutek
wykrycia przez układ przeszkód:
SYGNALIZACJA OSTRZEGAWCZA
Odległość od tyłu pojazdu(cm) Ponad
200 cm 200-100 cm 100-65 cm 65-30 cm Poniżej
30 cm
Sygnał dźwiękowy Brak Pojedynczy sygnał 1/2 sekundyWolny Szybki Ciągły
Komunikat na wyświetlaczu Funkcja asysty
przy parkowaniu wł. Ostrzeżenie:
wykrycie obiektu Ostrzeżenie:
wykrycie obiektu Ostrzeżenie:
wykrycie obiektu Ostrzeżenie:
wykrycie obiektu
Łuki Brak 3 pełne (stale)3 wolno
migające 2 wolno
migające 1 wolno
migający
WŁĄCZANIE I WYŁĄCZANIE UKŁADU
PARKSENSE
®
Układ ParkSense
®
można włączać i wyłączać za
pomocą systemu Uconnect Touch™. Dostępne są
następujące opcje: Off (Wył.), Sound Only (Tylko
dźwięk) lub Sound and Display (Dźwięk i obraz).
Więcej informacji znajduje się w części „Ustawienia
układu Uconnect Touch™”.
Po naciśnięciu przycisku wyłączającego układ ParkSense
®
na wyświetlaczu EVIC przez około pięć
sekund widoczny będzie komunikat „PARK ASSIST
OFF” („FUNKCJA ASYSTY PRZY PARKOWANIU
WYŁĄCZONA”). Więcej informacji znajduje się
w części „Elektroniczne centrum informacyjne pojazdu (EVIC)”. Jeśli dźwignia zmiany biegów jest ustawiona
w położeniu R, a układ jest wyłączony, wówczas
komunikat „PARK ASSIST OFF” („FUNKCJA ASYSTY
PRZY PARKOWANIU WYŁĄCZONA”) na
wyświetlaczu EVIC będzie widoczny tak długo, jak
długo samochód będzie na biegu wstecznym.
Układ ParkSense
®
wykorzystuje cztery czujniki
umieszczone na powierzchni tylnego zderzaka, które
skanują przestrzeń w poszukiwaniu przeszkód
znajdujących się w odległości do 200 cm od tylnego
zderzaka. Układ ParkSense
®
zapewnia zarówno
wizualne, jak i dźwiękowe ostrzeżenia, które
sygnalizują granice obiektu.
149
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

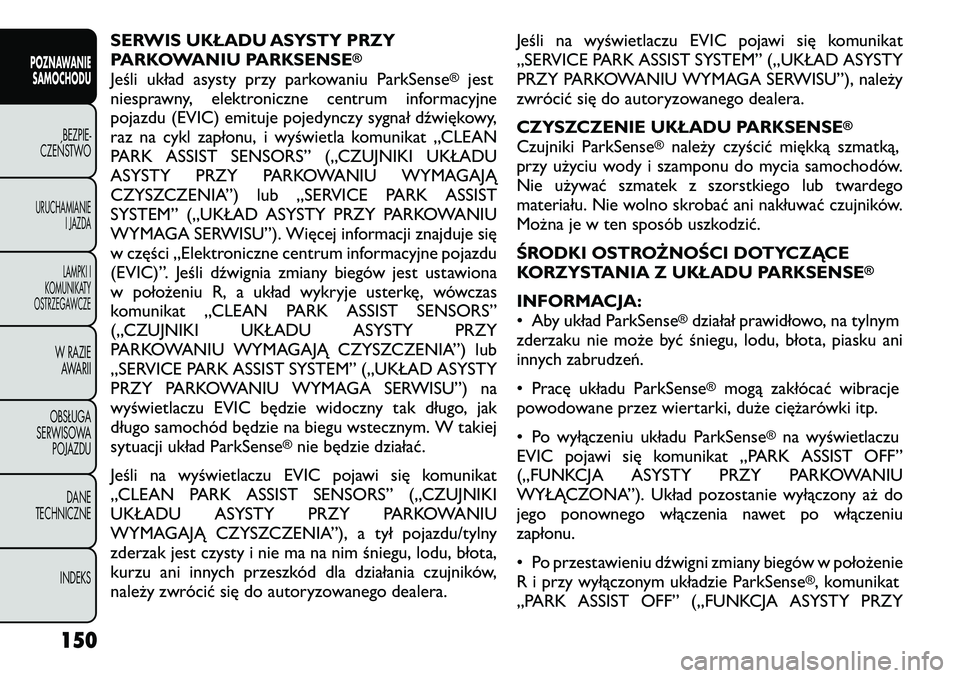

SERWIS UKŁADU ASYSTY PRZY
PARKOWANIU PARKSENSE
®
Jeśli układ asysty przy parkowaniu ParkSense
®
jest
niesprawny, elektroniczne centrum informacyjne
pojazdu (EVIC) emituje pojedynczy sygnał dźwiękowy,
raz na cykl zapłonu, i wyświetla komunikat „CLEAN
PARK ASSIST SENSORS” („CZUJNIKI UKŁADU
ASYSTY PRZY PARKOWANIU WYMAGAJĄ
CZYSZCZENIA”) lub „SERVICE PARK ASSIST
SYSTEM” („UKŁAD ASYSTY PRZY PARKOWANIU
WYMAGA SERWISU”). Więcej informacji znajduje się
w części „Elektroniczne centrum informacyjne pojazdu
(EVIC)”. Jeśli dźwignia zmiany biegów jest ustawiona
w położeniu R, a układ wykryje usterkę, wówczas
komunikat „CLEAN PARK ASSIST SENSORS”
(„CZUJNIKI UKŁADU ASYSTY PRZY
PARKOWANIU WYMAGAJĄ CZYSZCZENIA”) lub
„SERVICE PARK ASSIST SYSTEM” („UKŁAD ASYSTY
PRZY PARKOWANIU WYMAGA SERWISU”) na
wyświetlaczu EVIC będzie widoczny tak długo, jak
długo samochód będzie na biegu wstecznym. W takiej
sytuacji układ ParkSense
®nie będzie działać.
Jeśli na wyświetlaczu EVIC pojawi się komunikat
„CLEAN PARK ASSIST SENSORS” („CZUJNIKI
UKŁADU ASYSTY PRZY PARKOWANIU
WYMAGAJĄ CZYSZCZENIA”), a tył pojazdu/tylny
zderzak jest czysty i nie ma na nim śniegu, lodu, błota,
kurzu ani innych przeszkód dla działania czujników,
należy zwrócić się do autoryzowanego dealera. Jeśli na wyświetlaczu EVIC pojawi się komunikat
„SERVICE PARK ASSIST SYSTEM” („UKŁAD ASYSTY
PRZY PARKOWANIU WYMAGA SERWISU”), należy
zwrócić się do autoryzowanego dealera.
CZYSZCZENIE UKŁADU PARKSENSE
®
Czujniki ParkSense
®
należy czyścić miękką szmatką,
przy użyciu wody i szamponu do mycia samochodów.
Nie używać szmatek z szorstkiego lub twardego
materiału. Nie wolno skrobać ani nakłuwać czujników.
Można je w ten sposób uszkodzić.
ŚRODKI OSTROŻNOŚCI DOTYCZĄCE
KORZYSTANIA Z UKŁADU PARKSENSE
®
INFORMACJA:
• Aby układ ParkSense
®działał prawidłowo, na tylnym
zderzaku nie może być śniegu, lodu, błota, piasku ani
innych zabrudzeń.
• Pracę układu ParkSense®
mogą zakłócać wibracje
powodowane przez wiertarki, duże ciężarówki itp.
• Po wyłączeniu układu ParkSense
®
na wyświetlaczu
EVIC pojawi się komunikat „PARK ASSIST OFF”
(„FUNKCJA ASYSTY PRZY PARKOWANIU
WYŁĄCZONA”). Układ pozostanie wyłączony aż do
jego ponownego włączenia nawet po włączeniu
zapłonu.
• Po przestawieniu dźwigni zmiany biegów w położenie
R i przy wyłączonym układzie ParkSense
®, komunikat
„PARK ASSIST OFF” („FUNKCJA ASYSTY PRZY
150
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

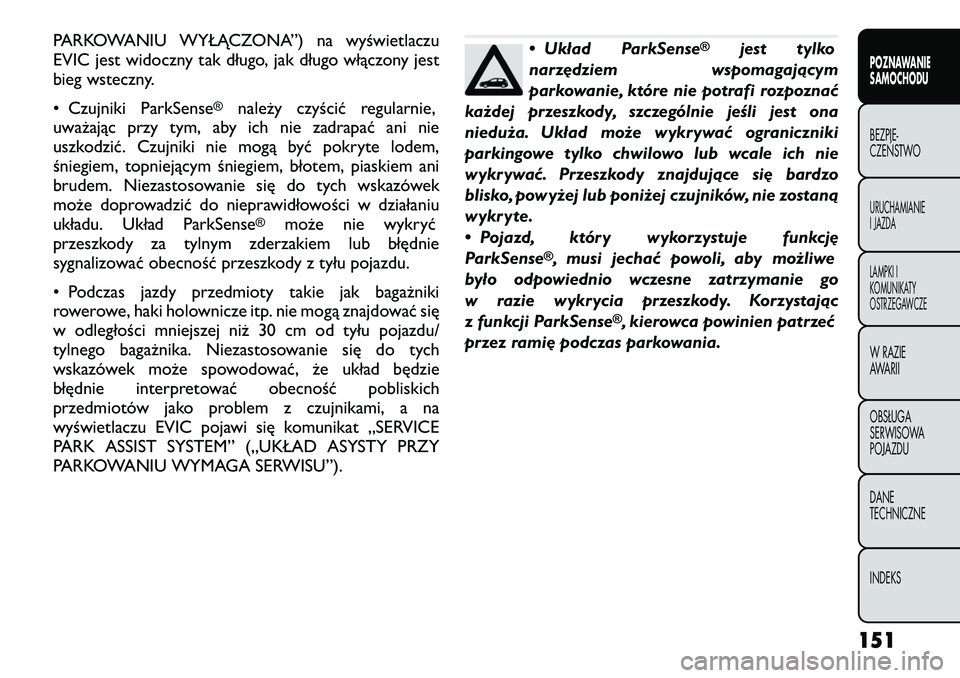

PARKOWANIU WYŁĄCZONA”) na wyświetlaczu
EVIC jest widoczny tak długo, jak długo włączony jest
bieg wsteczny.
• Czujniki ParkSense
®
należy czyścić regularnie,
uważając przy tym, aby ich nie zadrapać ani nie
uszkodzić. Czujniki nie mogą być pokryte lodem,
śniegiem, topniejącym śniegiem, błotem, piaskiem ani
brudem. Niezastosowanie się do tych wskazówek
może doprowadzić do nieprawidłowości w działaniu
układu. Układ ParkSense
®
może nie wykryć
przeszkody za tylnym zderzakiem lub błędnie
sygnalizować obecność przeszkody z tyłu pojazdu.
• Podczas jazdy przedmioty takie jak bagażniki
rowerowe, haki holownicze itp. nie mogą znajdować się
w odległości mniejszej niż 30 cm od tyłu pojazdu/
tylnego bagażnika. Niezastosowanie się do tych
wskazówek może spowodować, że układ będzie
błędnie interpretować obecność pobliskich
przedmiotów jako problem z czujnikami, a na
wyświetlaczu EVIC pojawi się komunikat „SERVICE
PARK ASSIST SYSTEM” („UKŁAD ASYSTY PRZY
PARKOWANIU WYMAGA SERWISU”).
• Układ ParkSense
®
jest tylko
narzędziem wspomagającym
parkowanie, które nie potrafi rozpoznać
każdej przeszkody, szczególnie jeśli jest ona
nieduża. Układ może wykrywać ograniczniki
parkingowe tylko chwilowo lub wcale ich nie
wykrywać. Przeszkody znajdujące się bardzo
blisko, powyżej lub poniżej czujników, nie zostaną
wykryte.
• Pojazd, który wykorzystuje funkcję
ParkSense
®, musi jechać powoli, aby możliwe
było odpowiednio wczesne zatrzymanie go
w razie wykrycia przeszkody. Korzystając
z funkcji ParkSense
®, kierowca powinien patrzeć
przez ramię podczas parkowania.
151
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

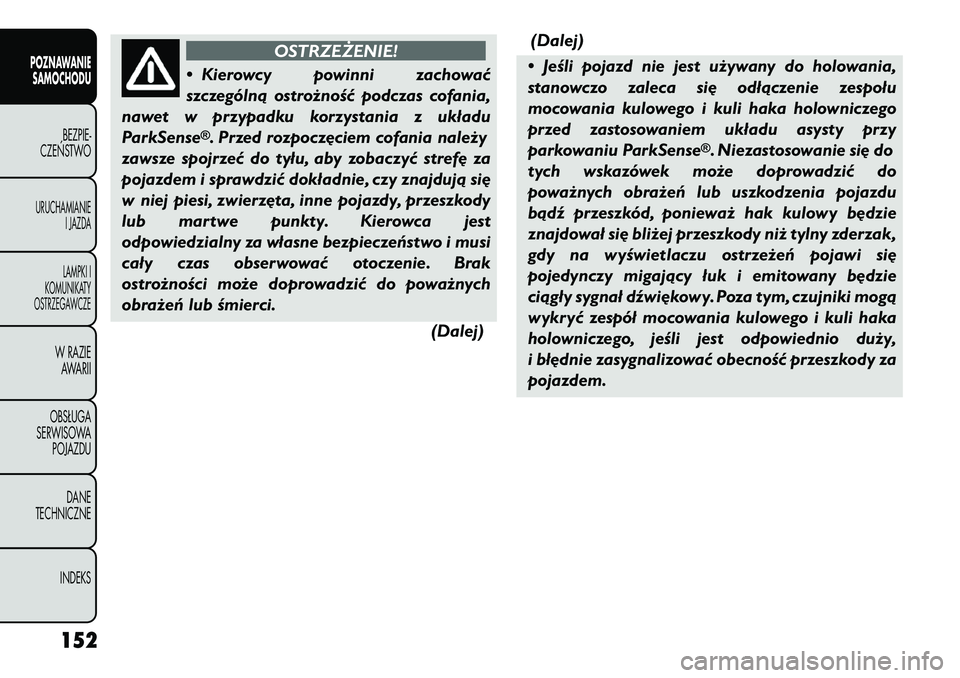

OSTRZEŻENIE!
• Kierowcy powinni zachować
szczególną ostrożność podczas cofania,
nawet w przypadku korzystania z układu
ParkSense®. Przed rozpoczęciem cofania należy
zawsze spojrzeć do tyłu, aby zobaczyć strefę za
pojazdem i sprawdzić dokładnie, czy znajdują się
w niej piesi, zwierzęta, inne pojazdy, przeszkody
lub martwe punkty. Kierowca jest
odpowiedzialny za własne bezpieczeństwo i musi
cały czas obserwować otoczenie. Brak
ostrożności może doprowadzić do poważnych
obrażeń lub śmierci.
(Dalej)(Dalej)
• Jeśli pojazd nie jest używany do holowania,
stanowczo zaleca się odłączenie zespołu
mocowania kulowego i kuli haka holowniczego
przed zastosowaniem układu asysty przy
parkowaniu ParkSense
®. Niezastosowanie się do
tych wskazówek może doprowadzić do
poważnych obrażeń lub uszkodzenia pojazdu
bądź przeszkód, ponieważ hak kulowy będzie
znajdował się bliżej przeszkody niż tylny zderzak,
gdy na wyświetlaczu ostrzeżeń pojawi się
pojedynczy migający łuk i emitowany będzie
ciągły sygnał dźwiękowy. Poza tym, czujniki mogą
wykryć zespół mocowania kulowego i kuli haka
holowniczego, jeśli jest odpowiednio duży,
i błędnie zasygnalizować obecność przeszkody za
pojazdem.
152
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

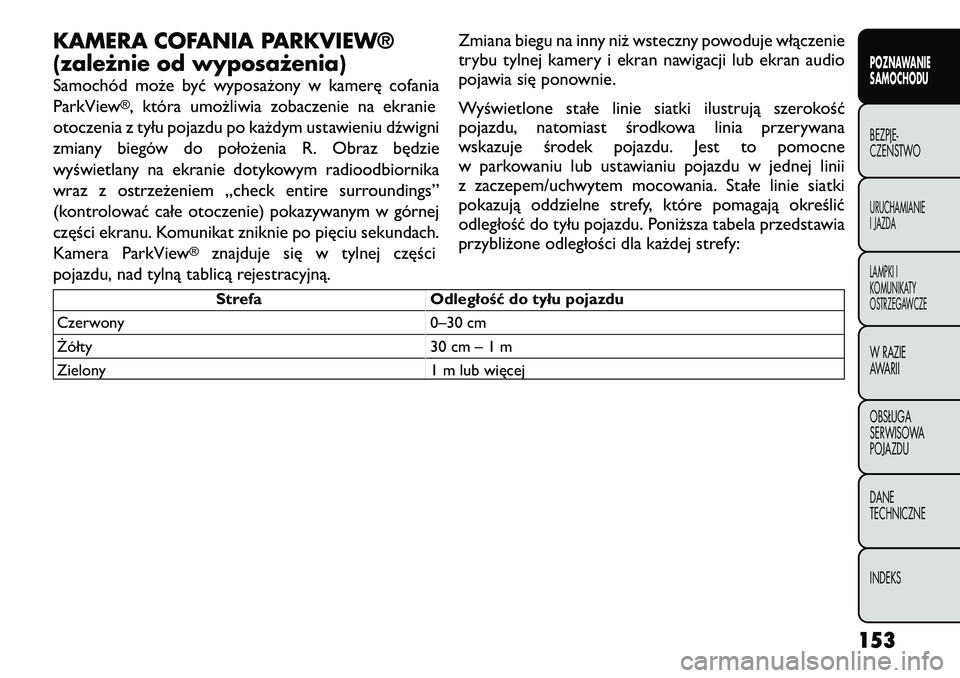

KAMERA COFANIA PARKVIEW®
(zależnie od wyposażenia)
Samochód może być wyposażony w kamerę cofania
ParkView
®, która umożliwia zobaczenie na ekranie
otoczenia z tyłu pojazdu po każdym ustawieniu dźwigni
zmiany biegów do położenia R. Obraz będzie
wyświetlany na ekranie dotykowym radioodbiornika
wraz z ostrzeżeniem „check entire surroundings”
(kontrolować całe otoczenie) pokazywanym w górnej
części ekranu. Komunikat zniknie po pięciu sekundach.
Kamera ParkView
®
znajduje się w tylnej części
pojazdu, nad tylną tablicą rejestracyjną. Zmiana biegu na inny niż wsteczny powoduje włączenie
trybu tylnej kamery i ekran nawigacji lub ekran audio
pojawia się ponownie.
Wyświetlone stałe linie siatki ilustrują szerokość
pojazdu, natomiast środkowa linia przerywana
wskazuje środek pojazdu. Jest to pomocne
w parkowaniu lub ustawianiu pojazdu w jednej linii
z zaczepem/uchwytem mocowania. Stałe linie siatki
pokazują oddzielne strefy, które pomagają określić
odległość do tyłu pojazdu. Poniższa tabela przedstawia
przybliżone odległości dla każdej strefy:Strefa Odległość do tyłu pojazdu
Czerwony 0–30 cm
Żółty 30 cm – 1 m
Zielony 1 m lub więcej
153
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

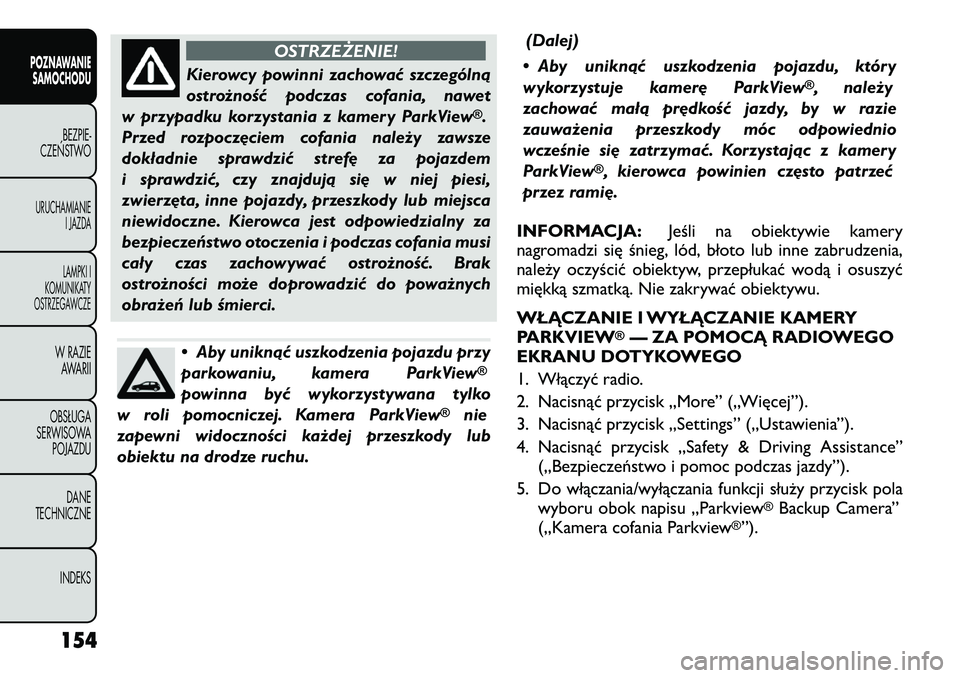

OSTRZEŻENIE!
Kierowcy powinni zachować szczególną
ostrożność podczas cofania, nawet
w przypadku korzystania z kamery ParkView
®.
Przed rozpoczęciem cofania należy zawsze
dokładnie sprawdzić strefę za pojazdem
i sprawdzić, czy znajdują się w niej piesi,
zwierzęta, inne pojazdy, przeszkody lub miejsca
niewidoczne. Kierowca jest odpowiedzialny za
bezpieczeństwo otoczenia i podczas cofania musi
cały czas zachowywać ostrożność. Brak
ostrożności może doprowadzić do poważnych
obrażeń lub śmierci.
• Aby uniknąć uszkodzenia pojazdu przy
parkowaniu, kamera ParkView
®
powinna być wykorzystywana tylko
w roli pomocniczej. Kamera ParkView
®
nie
zapewni widoczności każdej przeszkody lub
obiektu na drodze ruchu. (Dalej)
• Aby uniknąć uszkodzenia pojazdu, który
wykorzystuje kamerę ParkView
®, należy
zachować małą prędkość jazdy, by w razie
zauważenia przeszkody móc odpowiednio
wcześnie się zatrzymać. Korzystając z kamery
ParkView
®, kierowca powinien często patrzeć
przez ramię.
INFORMACJA: Jeśli na obiektywie kamery
nagromadzi się śnieg, lód, błoto lub inne zabrudzenia,
należy oczyścić obiektyw, przepłukać wodą i osuszyć
miękką szmatką. Nie zakrywać obiektywu.
WŁĄCZANIE I WYŁĄCZANIE KAMERY
PARKVIEW®— ZA POMOCĄ RADIOWEGO
EKRANU DOTYKOWEGO
1. Włączyć radio.
2. Nacisnąć przycisk „More” („Więcej”).
3. Nacisnąć przycisk „Settings” („Ustawienia”).
4. Nacisnąć przycisk „Safety & Driving Assistance” („Bezpieczeństwo i pomoc podczas jazdy”).
5. Do włączania/wyłączania funkcji służy przycisk pola wyboru obok napisu „Parkview
®Backup Camera”
(„Kamera cofania Parkview
®”).
154
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
