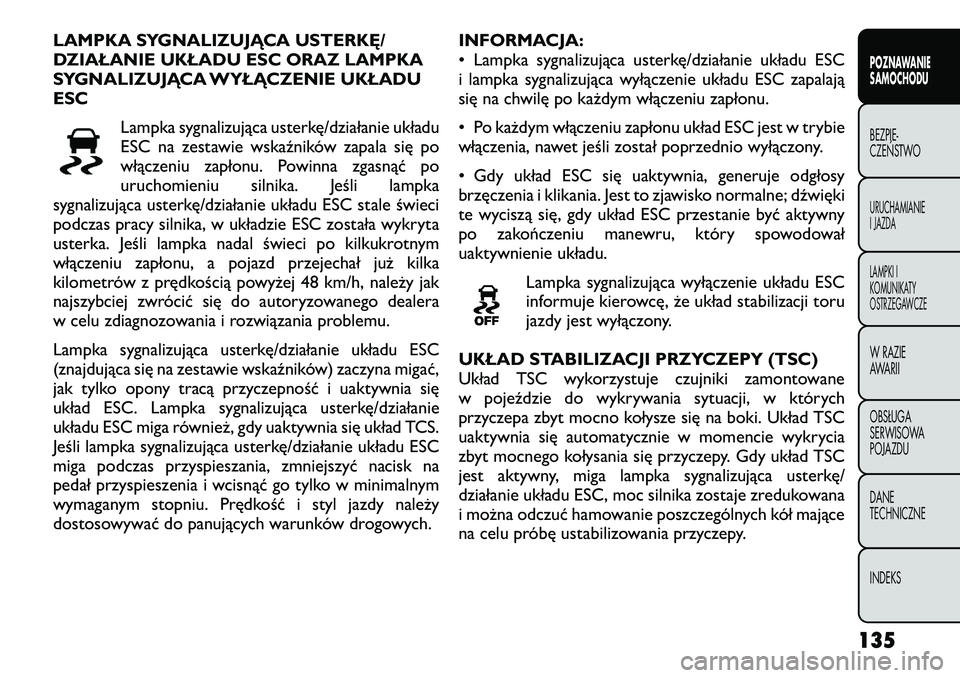

LAMPKA SYGNALIZUJĄCA USTERKĘ/
DZIAŁANIE UKŁADU ESC ORAZ LAMPKA
SYGNALIZUJĄCA WYŁĄCZENIE UKŁADUESCLampka sygnalizująca usterkę/działanie układu
ESC na zestawie wskaźników zapala się po
włączeniu zapłonu. Powinna zgasnąć po
uruchomieniu silnika. Jeśli lampka
sygnalizująca usterkę/działanie układu ESC stale świeci
podczas pracy silnika, w układzie ESC została wykryta
usterka. Jeśli lampka nadal świeci po kilkukrotnym
włączeniu zapłonu, a pojazd przejechał już kilka
kilometrów z prędkością powyżej 48 km/h, należy jak
najszybciej zwrócić się do autoryzowanego dealera
w celu zdiagnozowania i rozwiązania problemu.
Lampka sygnalizująca usterkę/działanie układu ESC
(znajdująca się na zestawie wskaźników) zaczyna migać,
jak tylko opony tracą przyczepność i uaktywnia się
układ ESC. Lampka sygnalizująca usterkę/działanie
układu ESC miga również, gdy uaktywnia się układ TCS.
Jeśli lampka sygnalizująca usterkę/działanie układu ESC
miga podczas przyspieszania, zmniejszyć nacisk na
pedał przyspieszenia i wcisnąć go tylko w minimalnym
wymaganym stopniu. Prędkość i styl jazdy należy
dostosowywać do panujących warunków drogowych. INFORMACJA:
• Lampka sygnalizująca usterkę/działanie układu ESC
i lampka sygnalizująca wyłączenie układu ESC zapalają
się na chwilę po każdym włączeniu zapłonu.
• Po każdym włączeniu zapłonu układ ESC jest w trybie
włączenia, nawet jeśli został poprzednio wyłączony.
• Gdy układ ESC się uaktywnia, generuje odgłosy
brzęczenia i klikania. Jest to zjawisko normalne; dźwięki
te wyciszą się, gdy układ ESC przestanie być aktywny
po zakończeniu manewru, który spowodował
uaktywnienie układu.
Lampka sygnalizująca wyłączenie układu ESC
informuje kierowcę, że układ stabilizacji toru
jazdy jest wyłączony.
UKŁAD STABILIZACJI PRZYCZEPY (TSC)
Układ TSC wykorzystuje czujniki zamontowane
w pojeździe do wykrywania sytuacji, w których
przyczepa zbyt mocno kołysze się na boki. Układ TSC
uaktywnia się automatycznie w momencie wykrycia
zbyt mocnego kołysania się przyczepy. Gdy układ TSC
jest aktywny, miga lampka sygnalizująca usterkę/
działanie układu ESC, moc silnika zostaje zredukowana
i można odczuć hamowanie poszczególnych kół mające
na celu próbę ustabilizowania przyczepy.
135POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

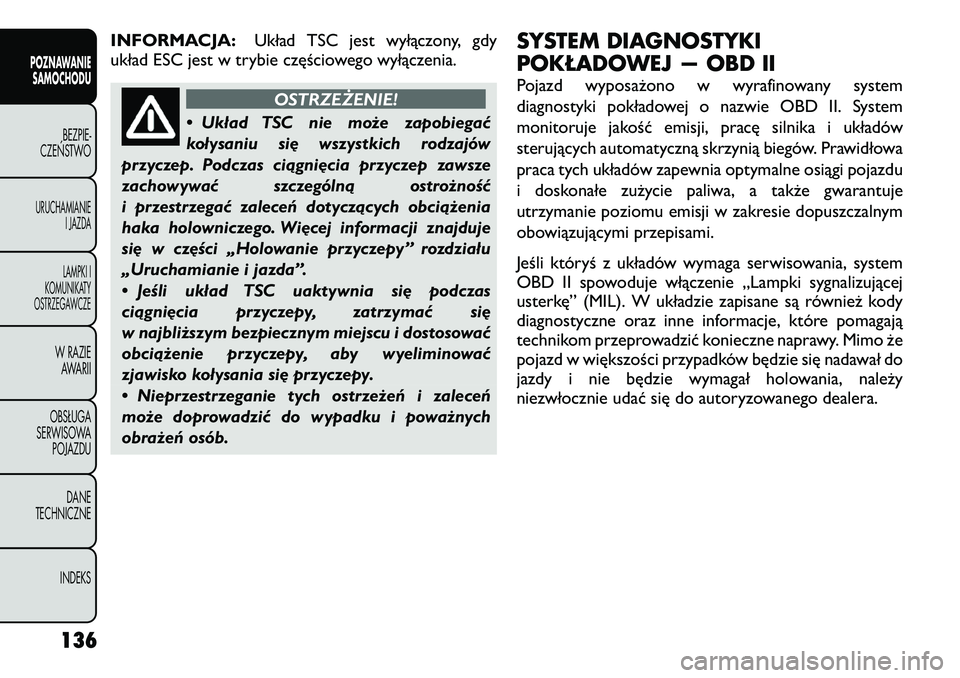

INFORMACJA:Układ TSC jest wyłączony, gdy
układ ESC jest w trybie częściowego wyłączenia.
OSTRZEŻENIE!
• Układ TSC nie może zapobiegać
kołysaniu się wszystkich rodzajów
przyczep. Podczas ciągnięcia przyczep zawsze
zachowywać szczególną ostrożność
i przestrzegać zaleceń dotyczących obciążenia
haka holowniczego. Więcej informacji znajduje
się w części „Holowanie przyczepy” rozdziału
„Uruchamianie i jazda”.
• Jeśli układ TSC uaktywnia się podczas
ciągnięcia przyczepy, zatrzymać się
w najbliższym bezpiecznym miejscu i dostosować
obciążenie przyczepy, aby wyeliminować
zjawisko kołysania się przyczepy.
• Nieprzestrzeganie tych ostrzeżeń i zaleceń
może doprowadzić do wypadku i poważnych
obrażeń osób. SYSTEM DIAGNOSTYKI
POKŁADOWEJ — OBD II
Pojazd wyposażono w wyrafinowany system
diagnostyki pokładowej o nazwie OBD II. System
monitoruje jakość emisji, pracę silnika i układów
sterujących automatyczną skrzynią biegów. Prawidłowa
praca tych układów zapewnia optymalne osiągi pojazdu
i doskonałe zużycie paliwa, a także gwarantuje
utrzymanie poziomu emisji w zakresie dopuszczalnym
obowiązującymi przepisami.
Jeśli któryś z układów wymaga serwisowania, system
OBD II spowoduje włączenie „Lampki sygnalizującej
usterkę” (MIL). W układzie zapisane są również kody
diagnostyczne oraz inne informacje, które pomagają
technikom przeprowadzić konieczne naprawy. Mimo że
pojazd w większości przypadków będzie się nadawał do
jazdy i nie będzie wymagał holowania, należy
niezwłocznie udać się do autoryzowanego dealera.
136
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

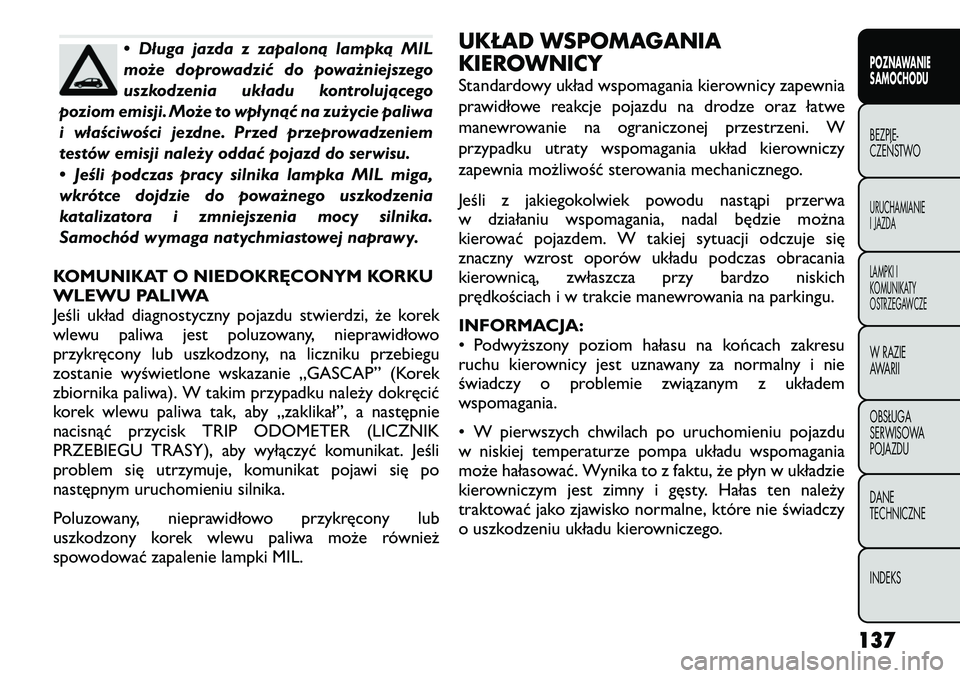

• Długa jazda z zapaloną lampką MIL
może doprowadzić do poważniejszego
uszkodzenia układu kontrolującego
poziom emisji. Może to wpłynąć na zużycie paliwa
i właściwości jezdne. Przed przeprowadzeniem
testów emisji należy oddać pojazd do serwisu.
• Jeśli podczas pracy silnika lampka MIL miga,
wkrótce dojdzie do poważnego uszkodzenia
katalizatora i zmniejszenia mocy silnika.
Samochód wymaga natychmiastowej naprawy.
KOMUNIKAT O NIEDOKRĘCONYM KORKU
WLEWU PALIWA
Jeśli układ diagnostyczny pojazdu stwierdzi, że korek
wlewu paliwa jest poluzowany, nieprawidłowo
przykręcony lub uszkodzony, na liczniku przebiegu
zostanie wyświetlone wskazanie „GASCAP” (Korek
zbiornika paliwa). W takim przypadku należy dokręcić
korek wlewu paliwa tak, aby „zaklikał”, a następnie
nacisnąć przycisk TRIP ODOMETER (LICZNIK
PRZEBIEGU TRASY), aby wyłączyć komunikat. Jeśli
problem się utrzymuje, komunikat pojawi się po
następnym uruchomieniu silnika.
Poluzowany, nieprawidłowo przykręcony lub
uszkodzony korek wlewu paliwa może również
spowodować zapalenie lampki MIL. UKŁAD WSPOMAGANIA
KIEROWNICY
Standardowy układ wspomagania kierownicy zapewnia
prawidłowe reakcje pojazdu na drodze oraz łatwe
manewrowanie na ograniczonej przestrzeni. W
przypadku utraty wspomagania układ kierowniczy
zapewnia możliwość sterowania mechanicznego.
Jeśli z jakiegokolwiek powodu nastąpi przerwa
w działaniu wspomagania, nadal będzie można
kierować pojazdem. W takiej sytuacji odczuje się
znaczny wzrost oporów układu podczas obracania
kierownicą, zwłaszcza przy bardzo niskich
prędkościach i w trakcie manewrowania na parkingu.
INFORMACJA:
• Podwyższony poziom hałasu na końcach zakresu
ruchu kierownicy jest uznawany za normalny i nie
świadczy o problemie związanym z układem
wspomagania.
• W pierwszych chwilach po uruchomieniu pojazdu
w niskiej temperaturze pompa układu wspomagania
może hałasować. Wynika to z faktu, że płyn w układzie
kierowniczym jest zimny i gęsty. Hałas ten należy
traktować jako zjawisko normalne, które nie świadczy
o uszkodzeniu układu kierowniczego.
137
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

OSTRZEŻENIE!
Dłuższa jazda z ograniczonym
wspomaganiem kierownicy może
stanowić zagrożenie dla bezpieczeństwa osób
w pojeździe i poza nim. Należy jak najszybciej
uzyskać pomoc serwisu.Przedłużająca się praca układu
kierowniczego przy końcach zakresu
ruchu kierownicy powoduje wzrost
temperatury płynu układu kierowniczego. Z tego
względu należy w miarę możliwości unikać takich
sytuacji. Może nastąpić uszkodzenie pompy
układu wspomagania kierownicy.
KONTROLA PŁYNU W UKŁADZIE
WSPOMAGANIA KIEROWNICY
Nie ma konieczności okresowego kontrolowania
poziomu płynu w układzie wspomagania kierownicy.
Płyn należy kontrolować wyłącznie w sytuacji, gdy
podejrzewa się wyciek, występują nietypowe hałasy
i/lub układ nie działa w sposób prawidłowy. Przeglądy
zaleca się wykonywać w autoryzowanej stacji obsługi.
Nie używać w przypadku układu
wspomagania kierownicy środków
chemicznych do przemywania układów
mechanicznych, ponieważ takie substancje mogą
uszkodzić podzespoły układu wspomagania.
Ograniczona gwarancja na nowy pojazd nie
obejmuje powstałych w ten sposób uszkodzeń.
OSTRZEŻENIE!
Poziom płynu należy kontrolować na
poziomej nawierzchni i przy
wyłączonym silniku, tak aby nie odnieść obrażeń
w wyniku kontaktu z ruchomymi podzespołami
i uzyskać dokładny odczyt poziomu płynu. Nie
wolno nalewać zbyt dużej ilości płynu. Stosować
wyłącznie płyn do układu wspomagania
kierownicy zalecany przez producenta.
W razie konieczności dolać odpowiednią ilość płynu,
aby uzyskać właściwy, wskazany poziom. W przypadku
rozlania czystą szmatką wytrzeć płyn z wszelkich
powierzchni. Prawidłowy typ płynu podano w punkcie
„Płyny, środki smarne i oryginalne części” w rozdziale
„Dane techniczne”.
138
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

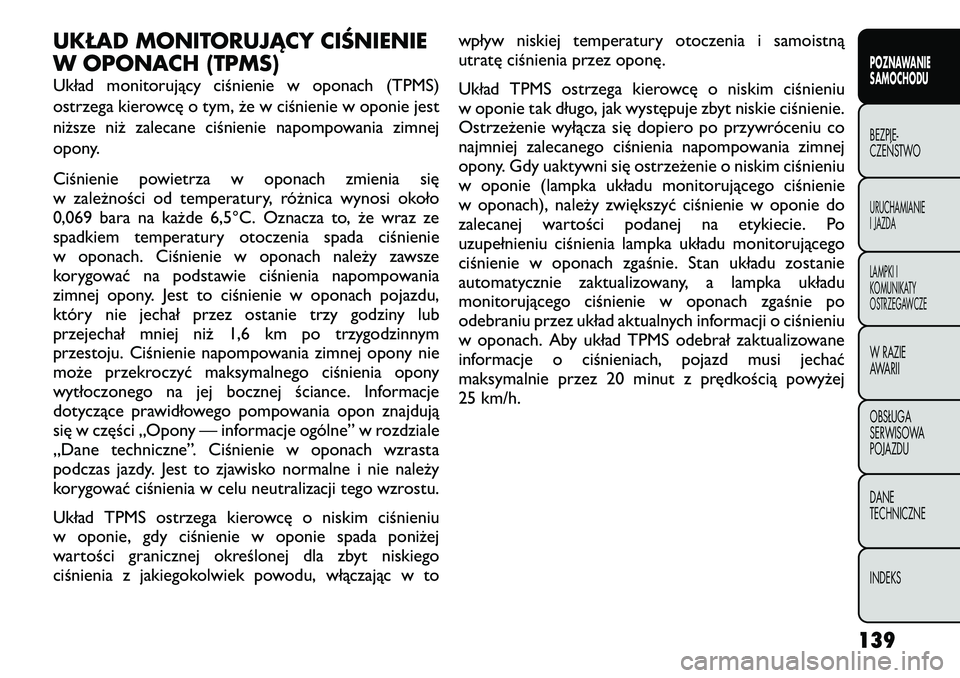

UKŁAD MONITORUJĄCY CIŚNIENIE
W OPONACH (TPMS)
Układ monitorujący ciśnienie w oponach (TPMS)
ostrzega kierowcę o tym, że w ciśnienie w oponie jest
niższe niż zalecane ciśnienie napompowania zimnej
opony.
Ciśnienie powietrza w oponach zmienia się
w zależności od temperatury, różnica wynosi około
0,069 bara na każde 6,5°C. Oznacza to, że wraz ze
spadkiem temperatury otoczenia spada ciśnienie
w oponach. Ciśnienie w oponach należy zawsze
korygować na podstawie ciśnienia napompowania
zimnej opony. Jest to ciśnienie w oponach pojazdu,
który nie jechał przez ostanie trzy godziny lub
przejechał mniej niż 1,6 km po trzygodzinnym
przestoju. Ciśnienie napompowania zimnej opony nie
może przekroczyć maksymalnego ciśnienia opony
wytłoczonego na jej bocznej ściance. Informacje
dotyczące prawidłowego pompowania opon znajdują
się w części „Opony — informacje ogólne” w rozdziale
„Dane techniczne”. Ciśnienie w oponach wzrasta
podczas jazdy. Jest to zjawisko normalne i nie należy
korygować ciśnienia w celu neutralizacji tego wzrostu.
Układ TPMS ostrzega kierowcę o niskim ciśnieniu
w oponie, gdy ciśnienie w oponie spada poniżej
wartości granicznej określonej dla zbyt niskiego
ciśnienia z jakiegokolwiek powodu, włączając w towpływ niskiej temperatury otoczenia i samoistną
utratę ciśnienia przez oponę.
Układ TPMS ostrzega kierowcę o niskim ciśnieniu
w oponie tak długo, jak występuje zbyt niskie ciśnienie.
Ostrzeżenie wyłącza się dopiero po przywróceniu co
najmniej zalecanego ciśnienia napompowania zimnej
opony. Gdy uaktywni się ostrzeżenie o niskim ciśnieniu
w oponie (lampka układu monitorującego ciśnienie
w oponach), należy zwiększyć ciśnienie w oponie do
zalecanej wartości podanej na etykiecie. Po
uzupełnieniu ciśnienia lampka układu monitorującego
ciśnienie w oponach zgaśnie. Stan układu zostanie
automatycznie zaktualizowany, a lampka układu
monitorującego ciśnienie w oponach zgaśnie po
odebraniu przez układ aktualnych informacji o ciśnieniu
w oponach. Aby układ TPMS odebrał zaktualizowane
informacje o ciśnieniach, pojazd musi jechać
maksymalnie przez 20 minut z prędkością powyżej
25 km/h.
139
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

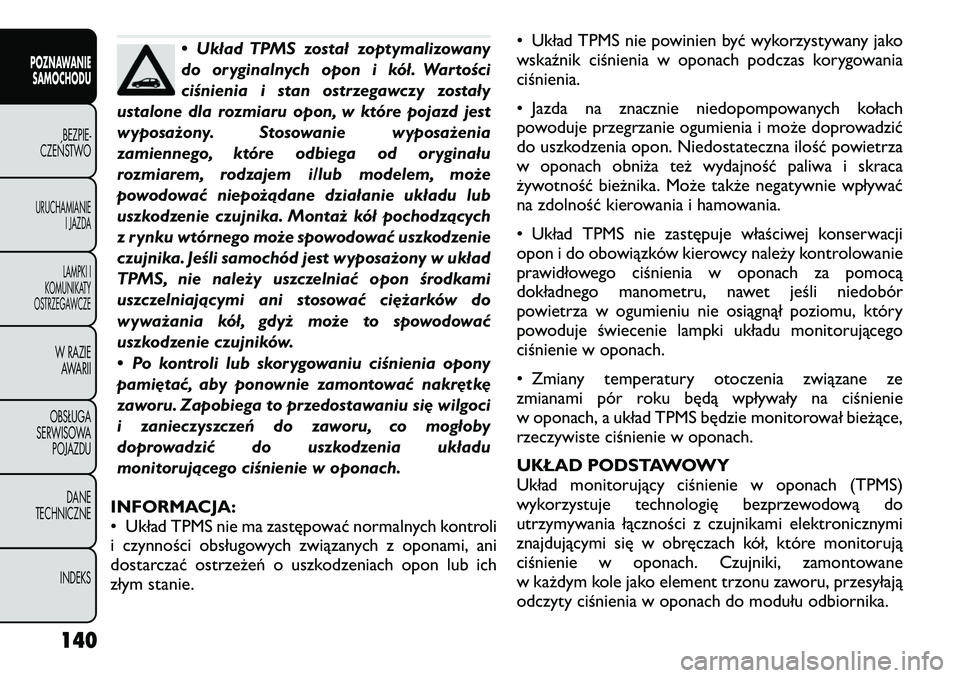

• Układ TPMS został zoptymalizowany
do oryginalnych opon i kół. Wartości
ciśnienia i stan ostrzegawczy zostały
ustalone dla rozmiaru opon, w które pojazd jest
wyposażony. Stosowanie wyposażenia
zamiennego, które odbiega od oryginału
rozmiarem, rodzajem i/lub modelem, może
powodować niepożądane działanie układu lub
uszkodzenie czujnika. Montaż kół pochodzących
z rynku wtórnego może spowodować uszkodzenie
czujnika. Jeśli samochód jest wyposażony w układ
TPMS, nie należy uszczelniać opon środkami
uszczelniającymi ani stosować ciężarków do
wyważania kół, gdyż może to spowodować
uszkodzenie czujników.
• Po kontroli lub skorygowaniu ciśnienia opony
pamiętać, aby ponownie zamontować nakrętkę
zaworu. Zapobiega to przedostawaniu się wilgoci
i zanieczyszczeń do zaworu, co mogłoby
doprowadzić do uszkodzenia układu
monitorującego ciśnienie w oponach.
INFORMACJA:
• Układ TPMS nie ma zastępować normalnych kontroli
i czynności obsługowych związanych z oponami, ani
dostarczać ostrzeżeń o uszkodzeniach opon lub ich
złym stanie. • Układ TPMS nie powinien być wykorzystywany jako
wskaźnik ciśnienia w oponach podczas korygowaniaciśnienia.
• Jazda na znacznie niedopompowanych kołach
powoduje przegrzanie ogumienia i może doprowadzić
do uszkodzenia opon. Niedostateczna ilość powietrza
w oponach obniża też wydajność paliwa i skraca
żywotność bieżnika. Może także negatywnie wpływać
na zdolność kierowania i hamowania.
• Układ TPMS nie zastępuje właściwej konserwacji
opon i do obowiązków kierowcy należy kontrolowanie
prawidłowego ciśnienia w oponach za pomocą
dokładnego manometru, nawet jeśli niedobór
powietrza w ogumieniu nie osiągnął poziomu, który
powoduje świecenie lampki układu monitorującego
ciśnienie w oponach.
• Zmiany temperatury otoczenia związane ze
zmianami pór roku będą wpływały na ciśnienie
w oponach, a układ TPMS będzie monitorował bieżące,
rzeczywiste ciśnienie w oponach.
UKŁAD PODSTAWOWY
Układ monitorujący ciśnienie w oponach (TPMS)
wykorzystuje technologię bezprzewodową do
utrzymywania łączności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które monitorują
ciśnienie w oponach. Czujniki, zamontowane
w każdym kole jako element trzonu zaworu, przesyłają
odczyty ciśnienia w oponach do modułu odbiornika.
140
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

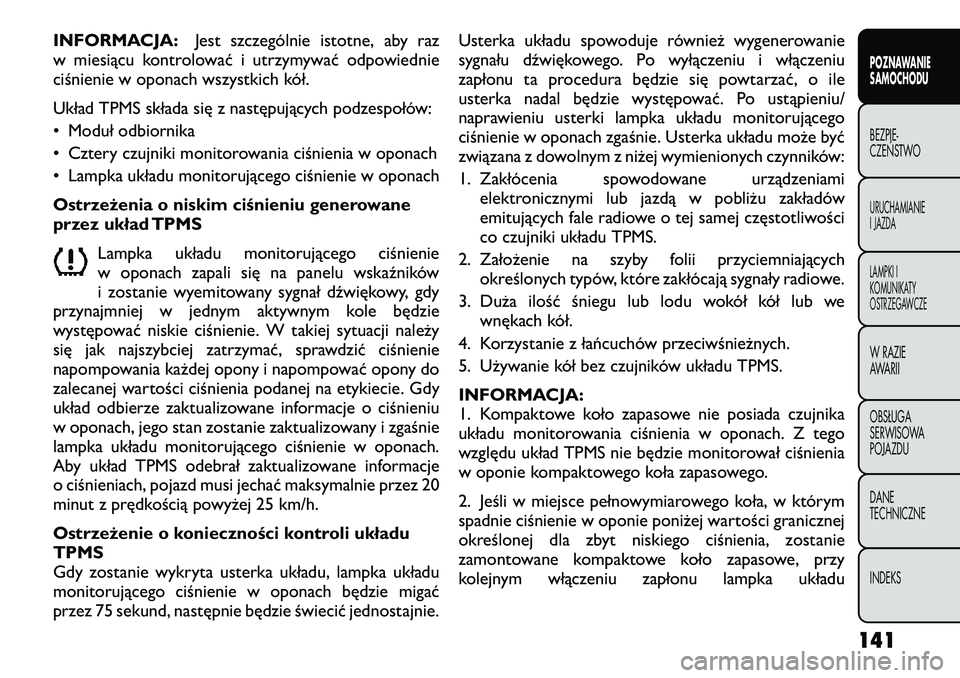

INFORMACJA:Jest szczególnie istotne, aby raz
w miesiącu kontrolować i utrzymywać odpowiednie
ciśnienie w oponach wszystkich kół.
Układ TPMS składa się z następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania ciśnienia w oponach
• Lampka układu monitorującego ciśnienie w oponach
Ostrzeżenia o niskim ciśnieniu generowane
przez układ TPMS
Lampka układu monitorującego ciśnienie
w oponach zapali się na panelu wskaźników
i zostanie wyemitowany sygnał dźwiękowy, gdy
przynajmniej w jednym aktywnym kole będzie
występować niskie ciśnienie. W takiej sytuacji należy
się jak najszybciej zatrzymać, sprawdzić ciśnienie
napompowania każdej opony i napompować opony do
zalecanej wartości ciśnienia podanej na etykiecie. Gdy
układ odbierze zaktualizowane informacje o ciśnieniu
w oponach, jego stan zostanie zaktualizowany i zgaśnie
lampka układu monitorującego ciśnienie w oponach.
Aby układ TPMS odebrał zaktualizowane informacje
o ciśnieniach, pojazd musi jechać maksymalnie przez 20
minut z prędkością powyżej 25 km/h.
Ostrzeżenie o konieczności kontroli układu TPMS
Gdy zostanie wykryta usterka układu, lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie. Usterka układu spowoduje również wygenerowanie
sygnału dźwiękowego. Po wyłączeniu i włączeniu
zapłonu ta procedura będzie się powtarzać, o ile
usterka nadal będzie występować. Po ustąpieniu/
naprawieniu usterki lampka układu monitorującego
ciśnienie w oponach zgaśnie. Usterka układu może być
związana z dowolnym z niżej wymienionych czynników:
1. Zakłócenia spowodowane urządzeniami
elektronicznymi lub jazdą w pobliżu zakładów
emitujących fale radiowe o tej samej częstotliwości
co czujniki układu TPMS.
2. Założenie na szyby folii przyciemniających określonych typów, które zakłócają sygnały radiowe.
3. Duża ilość śniegu lub lodu wokół kół lub we wnękach kół.
4. Korzystanie z łańcuchów przeciwśnieżnych.
5. Używanie kół bez czujników układu TPMS.
INFORMACJA:
1. Kompaktowe koło zapasowe nie posiada czujnika
układu monitorowania ciśnienia w oponach. Z tego
względu układ TPMS nie będzie monitorował ciśnienia
w oponie kompaktowego koła zapasowego.
2. Jeśli w miejsce pełnowymiarowego koła, w którym
spadnie ciśnienie w oponie poniżej wartości granicznej
określonej dla zbyt niskiego ciśnienia, zostanie
zamontowane kompaktowe koło zapasowe, przy
kolejnym włączeniu zapłonu lampka układu
141POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

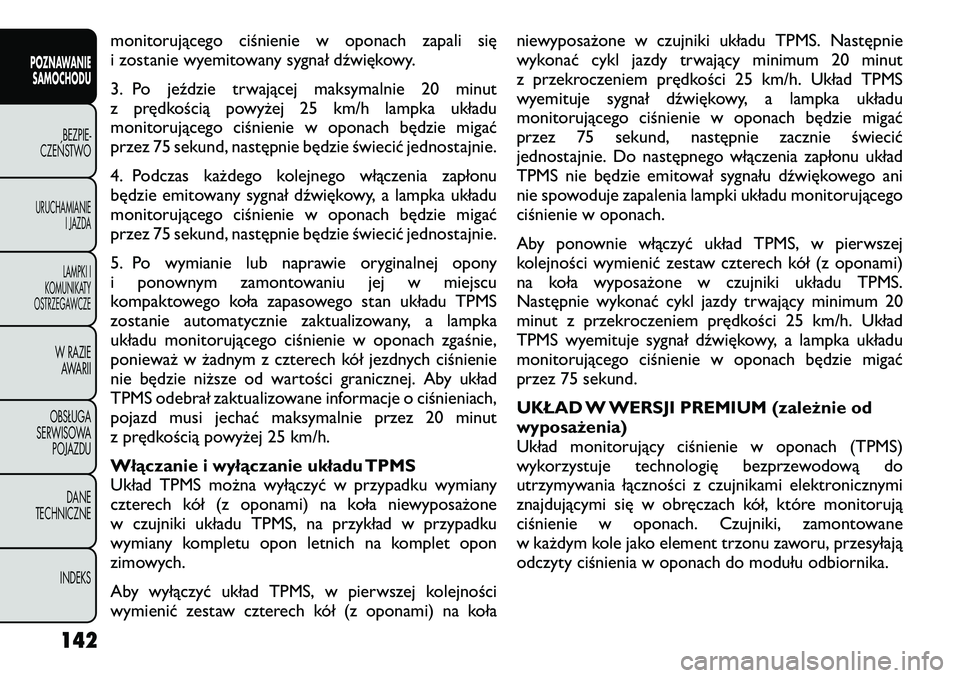

monitorującego ciśnienie w oponach zapali się
i zostanie wyemitowany sygnał dźwiękowy.
3. Po jeździe trwającej maksymalnie 20 minut
z prędkością powyżej 25 km/h lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
4. Podczas każdego kolejnego włączenia zapłonu
będzie emitowany sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
5. Po wymianie lub naprawie oryginalnej opony
i ponownym zamontowaniu jej w miejscu
kompaktowego koła zapasowego stan układu TPMS
zostanie automatycznie zaktualizowany, a lampka
układu monitorującego ciśnienie w oponach zgaśnie,
ponieważ w żadnym z czterech kół jezdnych ciśnienie
nie będzie niższe od wartości granicznej. Aby układ
TPMS odebrał zaktualizowane informacje o ciśnieniach,
pojazd musi jechać maksymalnie przez 20 minut
z prędkością powyżej 25 km/h.
Włączanie i wyłączanie układu TPMS
Układ TPMS można wyłączyć w przypadku wymiany
czterech kół (z oponami) na koła niewyposażone
w czujniki układu TPMS, na przykład w przypadku
wymiany kompletu opon letnich na komplet opon
zimowych.
Aby wyłączyć układ TPMS, w pierwszej kolejności
wymienić zestaw czterech kół (z oponami) na kołaniewyposażone w czujniki układu TPMS. Następnie
wykonać cykl jazdy trwający minimum 20 minut
z przekroczeniem prędkości 25 km/h. Układ TPMS
wyemituje sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie zacznie świecić
jednostajnie. Do następnego włączenia zapłonu układ
TPMS nie będzie emitował sygnału dźwiękowego ani
nie spowoduje zapalenia lampki układu monitorującego
ciśnienie w oponach.
Aby ponownie włączyć układ TPMS, w pierwszej
kolejności wymienić zestaw czterech kół (z oponami)
na koła wyposażone w czujniki układu TPMS.
Następnie wykonać cykl jazdy trwający minimum 20
minut z przekroczeniem prędkości 25 km/h. Układ
TPMS wyemituje sygnał dźwiękowy, a lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund.
UKŁAD W WERSJI PREMIUM (zależnie od
wyposażenia)
Układ monitorujący ciśnienie w oponach (TPMS)
wykorzystuje technologię bezprzewodową do
utrzymywania łączności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które monitorują
ciśnienie w oponach. Czujniki, zamontowane
w każdym kole jako element trzonu zaworu, przesyłają
odczyty ciśnienia w oponach do modułu odbiornika.
142
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS

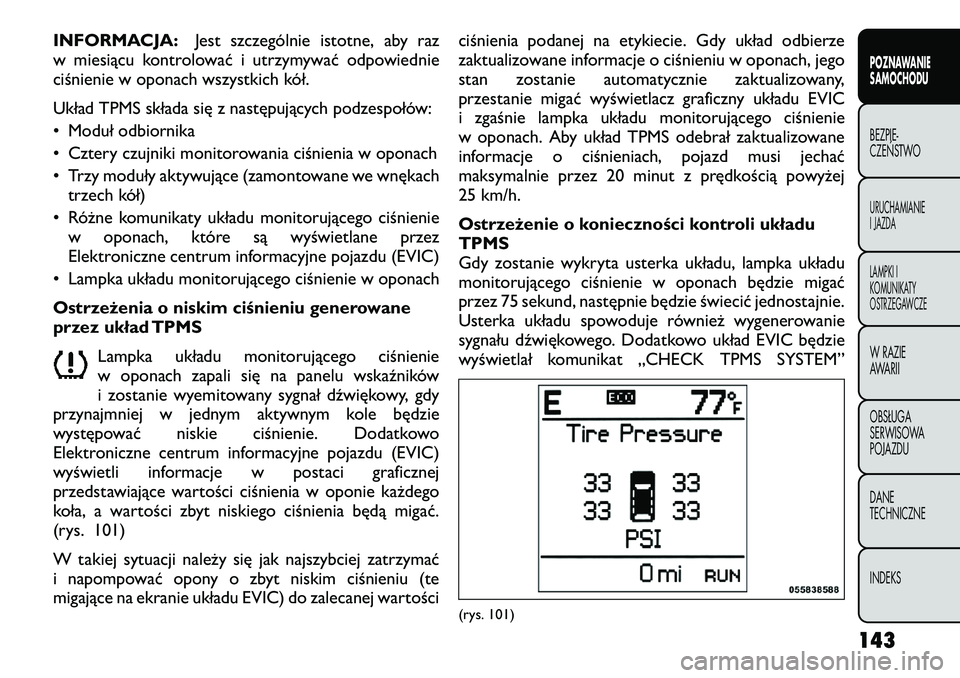

INFORMACJA:Jest szczególnie istotne, aby raz
w miesiącu kontrolować i utrzymywać odpowiednie
ciśnienie w oponach wszystkich kół.
Układ TPMS składa się z następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania ciśnienia w oponach
• Trzy moduły aktywujące (zamontowane we wnękach trzech kół)
• Różne komunikaty układu monitorującego ciśnienie w oponach, które są wyświetlane przez
Elektroniczne centrum informacyjne pojazdu (EVIC)
• Lampka układu monitorującego ciśnienie w oponach
Ostrzeżenia o niskim ciśnieniu generowane
przez układ TPMS
Lampka układu monitorującego ciśnienie
w oponach zapali się na panelu wskaźników
i zostanie wyemitowany sygnał dźwiękowy, gdy
przynajmniej w jednym aktywnym kole będzie
występować niskie ciśnienie. Dodatkowo
Elektroniczne centrum informacyjne pojazdu (EVIC)
wyświetli informacje w postaci graficznej
przedstawiające wartości ciśnienia w oponie każdego
koła, a wartości zbyt niskiego ciśnienia będą migać.
(rys. 101)
W takiej sytuacji należy się jak najszybciej zatrzymać
i napompować opony o zbyt niskim ciśnieniu (te
migające na ekranie układu EVIC) do zalecanej wartości ciśnienia podanej na etykiecie. Gdy układ odbierze
zaktualizowane informacje o ciśnieniu w oponach, jego
stan zostanie automatycznie zaktualizowany,
przestanie migać wyświetlacz graficzny układu EVIC
i zgaśnie lampka układu monitorującego ciśnienie
w oponach. Aby układ TPMS odebrał zaktualizowane
informacje o ciśnieniach, pojazd musi jechać
maksymalnie przez 20 minut z prędkością powyżej
25 km/h.
Ostrzeżenie o konieczności kontroli układu TPMS
Gdy zostanie wykryta usterka układu, lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
Usterka układu spowoduje również wygenerowanie
sygnału dźwiękowego. Dodatkowo układ EVIC będzie
wyświetlał komunikat „CHECK TPMS SYSTEM”
(rys. 101)
143
POZNAWANIE SAMOCHODUBEZPIE-
CZEŃSTWOURUCHAMIANIE
I JAZDALAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE
AWARII OBSŁUGA
SERWISOWA
POJAZDU
DANE TECHNICZNE INDEKS

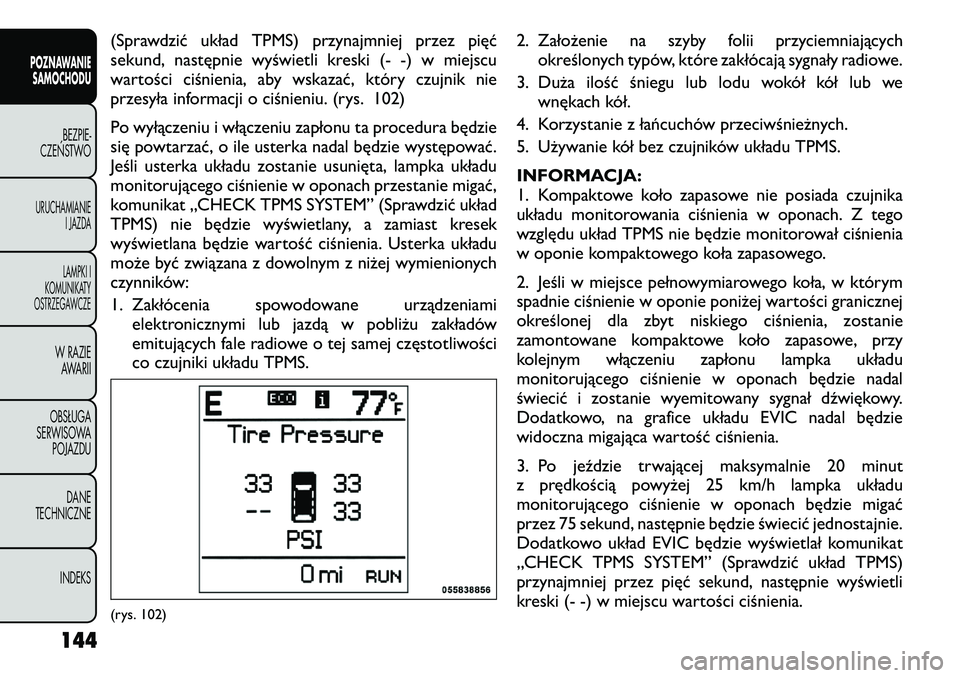

(Sprawdzić układ TPMS) przynajmniej przez pięć
sekund, następnie wyświetli kreski (- -) w miejscu
wartości ciśnienia, aby wskazać, który czujnik nie
przesyła informacji o ciśnieniu. (rys. 102)
Po wyłączeniu i włączeniu zapłonu ta procedura będzie
się powtarzać, o ile usterka nadal będzie występować.
Jeśli usterka układu zostanie usunięta, lampka układu
monitorującego ciśnienie w oponach przestanie migać,
komunikat „CHECK TPMS SYSTEM” (Sprawdzić układ
TPMS) nie będzie wyświetlany, a zamiast kresek
wyświetlana będzie wartość ciśnienia. Usterka układu
może być związana z dowolnym z niżej wymienionych
czynników:
1. Zakłócenia spowodowane urządzeniamielektronicznymi lub jazdą w pobliżu zakładów
emitujących fale radiowe o tej samej częstotliwości
co czujniki układu TPMS. 2. Założenie na szyby folii przyciemniających
określonych typów, które zakłócają sygnały radiowe.
3. Duża ilość śniegu lub lodu wokół kół lub we wnękach kół.
4. Korzystanie z łańcuchów przeciwśnieżnych.
5. Używanie kół bez czujników układu TPMS.
INFORMACJA:
1. Kompaktowe koło zapasowe nie posiada czujnika
układu monitorowania ciśnienia w oponach. Z tego
względu układ TPMS nie będzie monitorował ciśnienia
w oponie kompaktowego koła zapasowego.
2. Jeśli w miejsce pełnowymiarowego koła, w którym
spadnie ciśnienie w oponie poniżej wartości granicznej
określonej dla zbyt niskiego ciśnienia, zostanie
zamontowane kompaktowe koło zapasowe, przy
kolejnym włączeniu zapłonu lampka układu
monitorującego ciśnienie w oponach będzie nadal
świecić i zostanie wyemitowany sygnał dźwiękowy.
Dodatkowo, na grafice układu EVIC nadal będzie
widoczna migająca wartość ciśnienia.
3. Po jeździe trwającej maksymalnie 20 minut
z prędkością powyżej 25 km/h lampka układu
monitorującego ciśnienie w oponach będzie migać
przez 75 sekund, następnie będzie świecić jednostajnie.
Dodatkowo układ EVIC będzie wyświetlał komunikat
„CHECK TPMS SYSTEM” (Sprawdzić układ TPMS)
przynajmniej przez pięć sekund, następnie wyświetli
kreski (- -) w miejscu wartości ciśnienia.(rys. 102)
144
POZNAWANIE SAMOCHODU
BEZPIE-
CZEŃSTWO
URUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZEW RAZIE AWARII
OBSŁUGA
SERWISOWA
POJAZDU
DANE
TECHNICZNE
INDEKS
