FIAT FREEMONT 2012 Libretto Uso Manutenzione (in Italian)

CONSOLE A PADIGLIONE
La console a padiglione comprende le luci di cortesia/
lettura, il vano portaocchiali, uno specchio per l'osser-
vazione dell'abitacolo e un interruttore tetto apribile a
comando elettrico opzionale. (fig. 59)LUCI DI CORTESIA/LETTURA
La console a padiglione dispone di due luci di cortesia.
Queste luci si accendono anche all'apertura di una
porta anteriore, di una porta scorrevole o del portel-
lone. Se la vettura è provvista della funzione di chiusura
porte centralizzata con telecomando (RKE), le luci si
accenderanno anche premendo il pulsante UNLOCK
sul telecomando stesso. Le luci di cortesia hanno anche
la funzione di luci di lettura. Premere ogni trasparente
per accendere le luci dall'interno della vettura. Per lo
spegnimento premere nuovamente su ciascun traspa-
rente. Per regolare l'orientamento delle luci premere
sull'anello esterno sul quale sono contrassegnate quat-

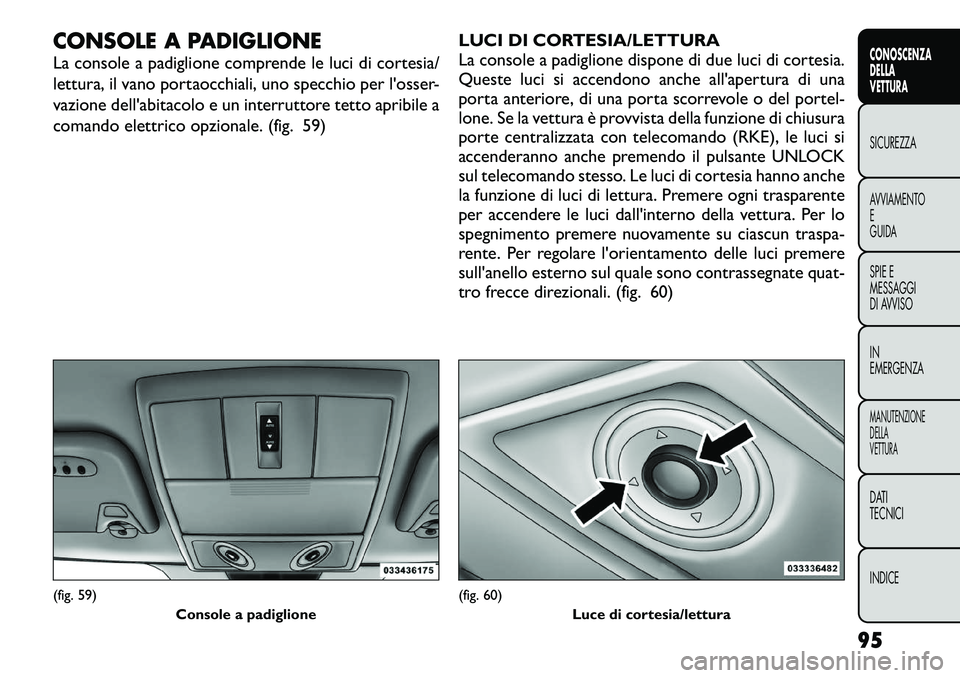

tro frecce direzionali. (fig. 60)(fig. 59)
Console a padiglione
(fig. 60)Luce di cortesia/lettura
95
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

CASSETTO PORTAOCCHIALI
Per accedere al vano portaoggetti, premere sulle barre
in rilievo del cassetto al centro della console e rila-
sciare; lo sportello del cassetto portaoggetti si aprirà
ruotando verso il basso. (fig. 61)
SPECCHIO PER L'OSSERVAZIONE
DELL'ABITACOLO
Lo specchio convesso per l'osservazione dell'abitacolo
offre al conducente e al passeggero del sedile anteriore
un'ampia visuale che consente di osservare comoda-
mente i passeggeri dei sedili posteriori. Per utilizzare lo
specchio retrovisore interno, premere sulle barre rial-
zate sullo sportello del vano e rilasciarle (lo sportello
oscillerà verso il basso), sollevare lo sportello finché
non è quasi chiuso, quindi rilasciarlo. Lo sportello sibloccherà in posizione per consentire l'uso dello spec-
chio.
NOTA:
dalla posizione "specchio per l'osservazione
dell'abitacolo", lo sportello può solo essere chiuso.
Per ritornare alla posizione completamente aperta, lo
sportello deve essere chiuso, quindi aperto, premendo
di nuovo il dispositivo di chiusura per consentire lo
sgancio. (fig. 62)
TETTO APRIBILE A COMANDO ELETTRICO
(per versioni/mercati, dove previsto)
Per ulteriori informazioni, vedere "Tetto apribile a

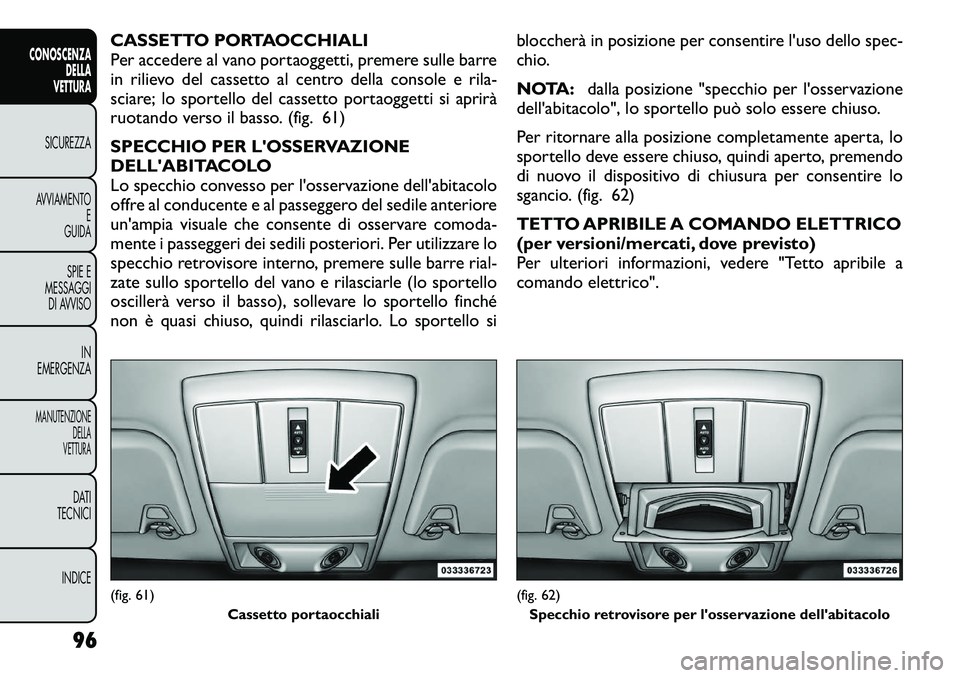

comando elettrico".(fig. 61)
Cassetto portaocchiali
(fig. 62)Specchio retrovisore per l'osservazione dell'abitacolo
96
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

LUCI DI EMERGENZA
L'interruttore del lampeggiatore luci di emergenza è
ubicato nel gruppo interruttori nella plancia portastru-
menti, sopra i comandi di climatizzazione.Premere l'interruttore per inserire la luce di
emergenza. Quando l'interruttore è attivato,
tutti gli indicatori di direzione lampeggiano per
avvertire dell'emergenza le vetture in arrivo. Per il
disinserimento delle luci di emergenza, premere l'inter-
ruttore una seconda volta.
Non usare le luci di emergenza con la vettura in marcia.
Inserirle solo in caso di panne della vettura per segna-
lare la sua presenza agli altri utenti della strada.
Qualora sia necessario allontanarsi dalla vettura alla
ricerca di assistenza, le luci di emergenza continue-
ranno a lampeggiare anche se il commutatore di accen-
sione viene portato in posizione OFF.
NOTA: un uso prolungato delle luci di emergenza
può scaricare la batteria. ZONA DI CARICO E RIPOSTIGLI
CASSETTO PORTAOGGETTI
Il cassetto portaoggetti è ubicato sul lato passeggero
della plancia portastrumenti. Tirare la maniglia di sgan-

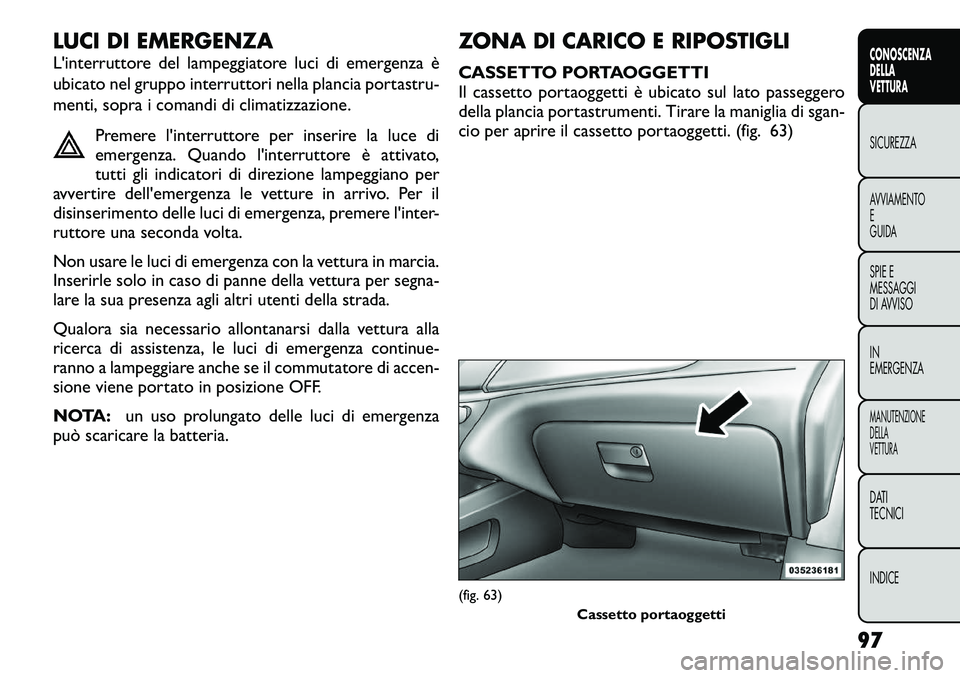

cio per aprire il cassetto portaoggetti. (fig. 63)
(fig. 63)
Cassetto portaoggetti
97
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

CONSOLE A PAVIMENTO
Sulla console a pavimento si trova un vano portaoggetti
aperto. (fig. 64)
VANO PORTAOGGETTI CONSOLE CENTRALE
Sotto l'appoggiabraccio della console centrale è pre-
sente un vano portaoggetti. (fig. 65)
Per aprire il vano portaoggetti, tirare verso l'alto la
maniglia di sgancio posizionata sulla parte anteriore del

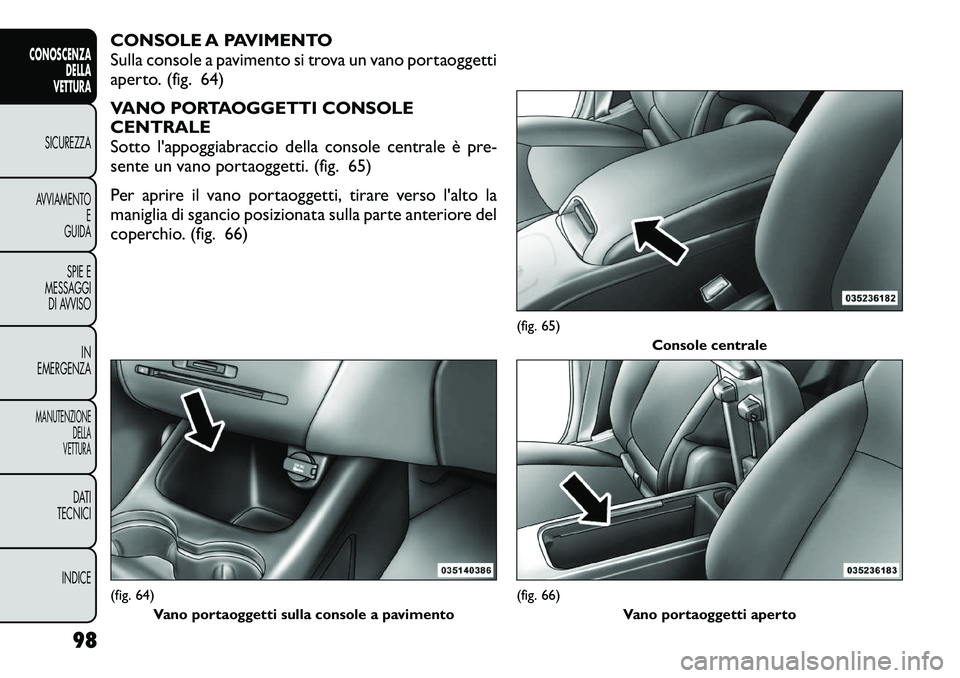

coperchio. (fig. 66)(fig. 64)Vano portaoggetti sulla console a pavimento
(fig. 65) Console centrale(fig. 66)
Vano portaoggetti aperto
98
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

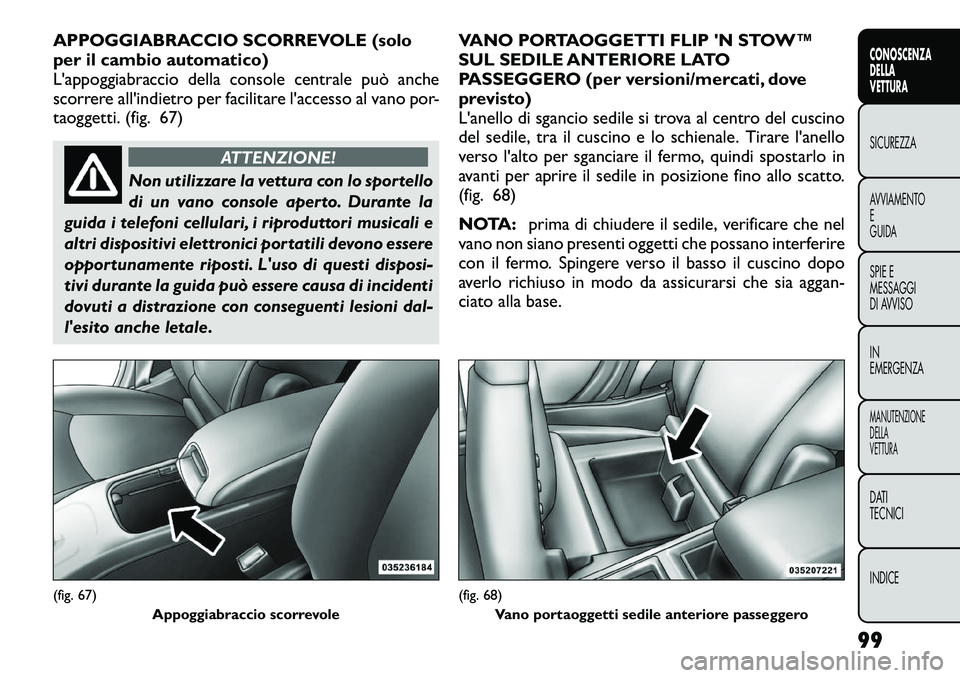

APPOGGIABRACCIO SCORREVOLE (solo
per il cambio automatico)
L'appoggiabraccio della console centrale può anche
scorrere all'indietro per facilitare l'accesso al vano por-
taoggetti. (fig. 67)
ATTENZIONE!
Non utilizzare la vettura con lo sportello
di un vano console aperto. Durante la
guida i telefoni cellulari, i riproduttori musicali e
altri dispositivi elettronici portatili devono essere
opportunamente riposti. L'uso di questi disposi-
tivi durante la guida può essere causa di incidenti
dovuti a distrazione con conseguenti lesioni dal-
l'esito anche letale. VANO PORTAOGGETTI FLIP 'N STOW™
SUL SEDILE ANTERIORE LATO
PASSEGGERO (per versioni/mercati, dove
previsto)
L'anello di sgancio sedile si trova al centro del cuscino
del sedile, tra il cuscino e lo schienale. Tirare l'anello
verso l'alto per sganciare il fermo, quindi spostarlo in
avanti per aprire il sedile in posizione fino allo scatto.
(fig. 68)
NOTA:
prima di chiudere il sedile, verificare che nel
vano non siano presenti oggetti che possano interferire
con il fermo. Spingere verso il basso il cuscino dopo
averlo richiuso in modo da assicurarsi che sia aggan-
ciato alla base.
(fig. 67)
Appoggiabraccio scorrevole
(fig. 68)Vano portaoggetti sedile anteriore passeggero
99
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

ATTENZIONE!
Assicurarsi che il cuscino del sedile sia
bloccato in modo sicuro prima di utiliz-
zare il sedile. In caso contrario, il sedile non potrà
garantire la necessaria stabilità del passeggero.
Un sedile bloccato in modo imperfetto potrebbe
provocare gravi lesioni.
COMPARTO PORTAOGGETTI
TEMPORANEO SEDILE PASSEGGERO
SECONDA FILA
Vano portaoggetti provvisorio per utilizzo con
appoggiabraccio/schienale abbassato. Prima di sollevare
l'appoggiabraccio/schienale accertatevi di aver estratto
tutti gli oggetti da questo vano.
VANO PORTADOCUMENTI E GANCI PER
BORSE DELLA SPESA PER I PASSEGGERI DI
SECONDA FILA (per versioni/mercati, dove
previsto)
Un vano portadocumenti e ganci per borse della spesa
sono posizionati nello schienale del sedile del condu-
cente. (fig. 69) COMPARTO PORTAOGGETTI A
PAVIMENTO CON RIVESTIMENTOESTRAIBILE
NOTA:
portare il sedile anteriore fino ad almeno
metà corsa in modo da facilitare l'accesso al comparto
portaoggetti.
Dietro a ciascun sedile anteriore si trova un comparto
portaoggetti a pavimento. Ciascun vano della capacità
di 5,9 litri può contenere fino a 12 lattine da 0,35 litri,
più ghiaccio o altri oggetti. Il rivestimento estraibile
permette di riempire, svuotare e pulire il comparto con
facilità.
Per accedere al comparto, spostare lateralmente il
tappeto (per versioni/mercati, dove previsto). Tirare il

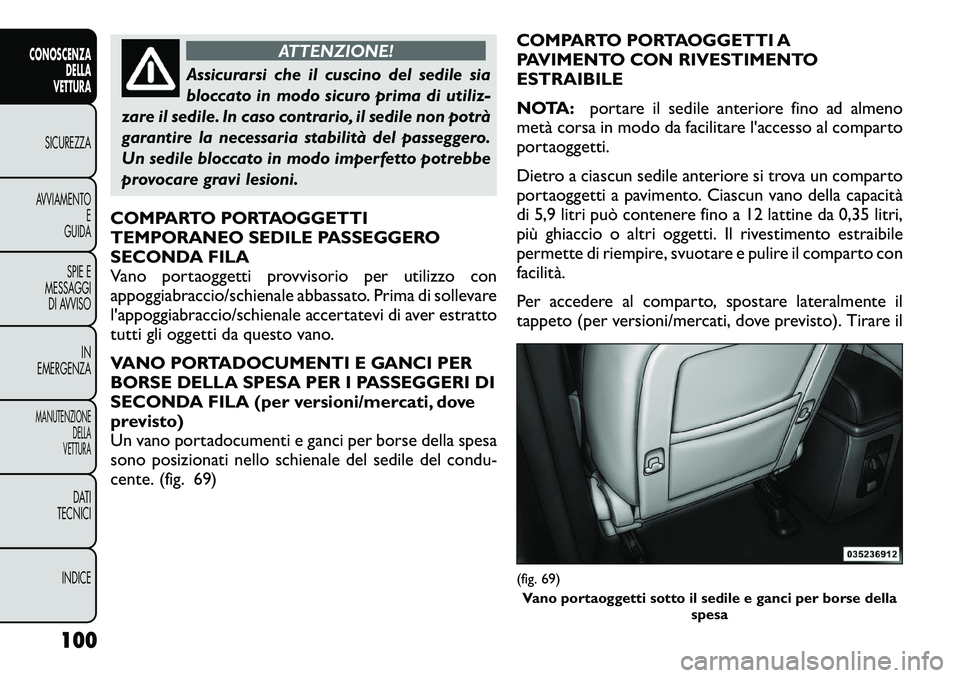

(fig. 69) Vano portaoggetti sotto il sedile e ganci per borse della spesa
100
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

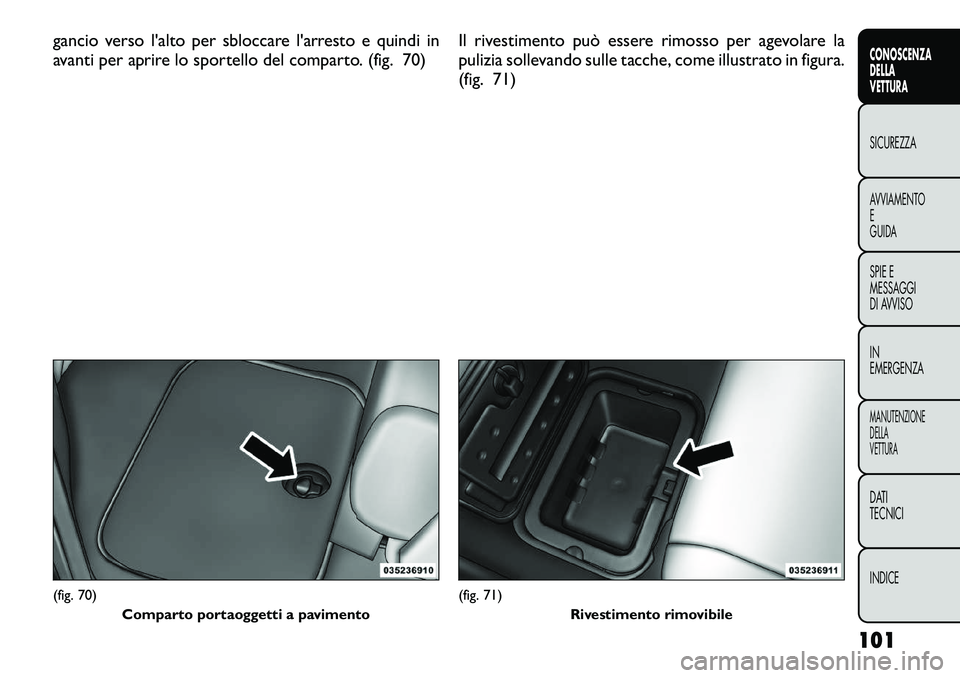

gancio verso l'alto per sbloccare l'arresto e quindi in
avanti per aprire lo sportello del comparto. (fig. 70)Il rivestimento può essere rimosso per agevolare la
pulizia sollevando sulle tacche, come illustrato in figura.
(fig. 71)(fig. 70)
Comparto portaoggetti a pavimento
(fig. 71) Rivestimento rimovibile
101
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

PRESE DI CORRENTE
Una presa di corrente da 12 Volt (13 Amp) si trova nella
console centrale sotto l'autoradio. La presa di corrente
viene alimentata quando il commutatore di accensione
si trova in posizione RUN o ACC. (fig. 72)
La presa svolge anche la funzione tradizionale di accen-
disigari.Per evitare di danneggiarne la resi-
stenza, non tenere l'accendisigari premuto. Una seconda presa di corrente da 12 Volt (13 Amp) si
trova nel vano portaoggetti della console centrale.
Questa presa viene alimentata quando il commutatore
di accensione si trova in posizione RUN, ACC o LOCK.

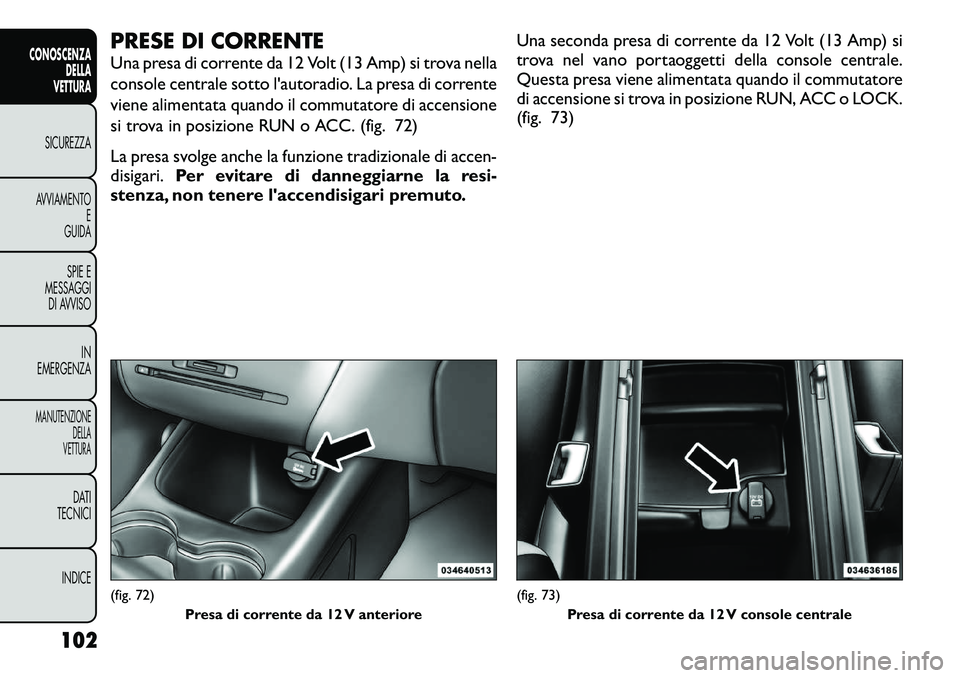

(fig. 73)(fig. 72)
Presa di corrente da 12 V anteriore
(fig. 73)Presa di corrente da 12 V console centrale
102
CONOSCENZA DELLA
VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E
MESSAGGI
DI AVVISO
IN
EMERGENZA
MANUTENZIONE DELLA
VETTURA
DATI
TECNICI
INDICE

Una terza presa di corrente da 12 V si trova sulla parte
posteriore della console centrale. Questa presa di
corrente è alimentata con commutatore di accensione
in posizione LOCK, ON o ACC. (fig. 74)Una quarta presa da 12 V con fusibile si trova sul
pannello di rivestimento laterale posteriore sinistro nel
vano di carico. Questa presa di corrente è alimentata
con commutatore di accensione in posizione ON o

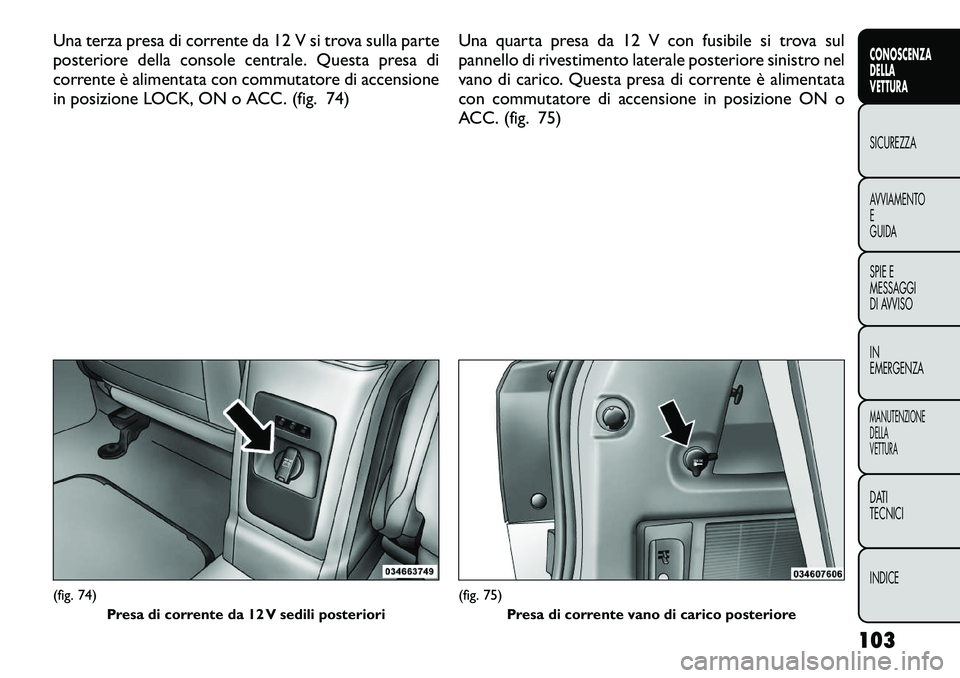

ACC. (fig. 75)(fig. 74)
Presa di corrente da 12 V sedili posteriori
(fig. 75)Presa di corrente vano di carico posteriore
103
CONOSCENZA DELLAVETTURASICUREZZAAVVIAMENTO E
GUIDASPIE E
MESSAGGI
DI AVVISO IN EMERGENZAMANUTENZIONEDELLAVETTURADATITECNICI INDICE

 Non superare la potenza massima di
160 Watt (13 A) a 12 V. Se il rapporto di
potenza di 160 Watt (13 A) viene supe-
rato, sostituire il fusibile che protegge il sistema.
 La presa sulla base della console centrale divide
il fusibile con la presa sul retro della console. L'uso
combinato non deve superare 160 W (13 A) a 12 V.
 Le prese di corrente sono previste esclusiva-
mente per l'inserimento delle spine di utilizzatori.
Non inserire altri oggetti nelle prese di corrente
per non danneggiare la presa stessa o bruciare il
fusibile. L'uso improprio delle prese di corrente
può provocare danni non coperti dalla nuova
garanzia limitata della vettura.

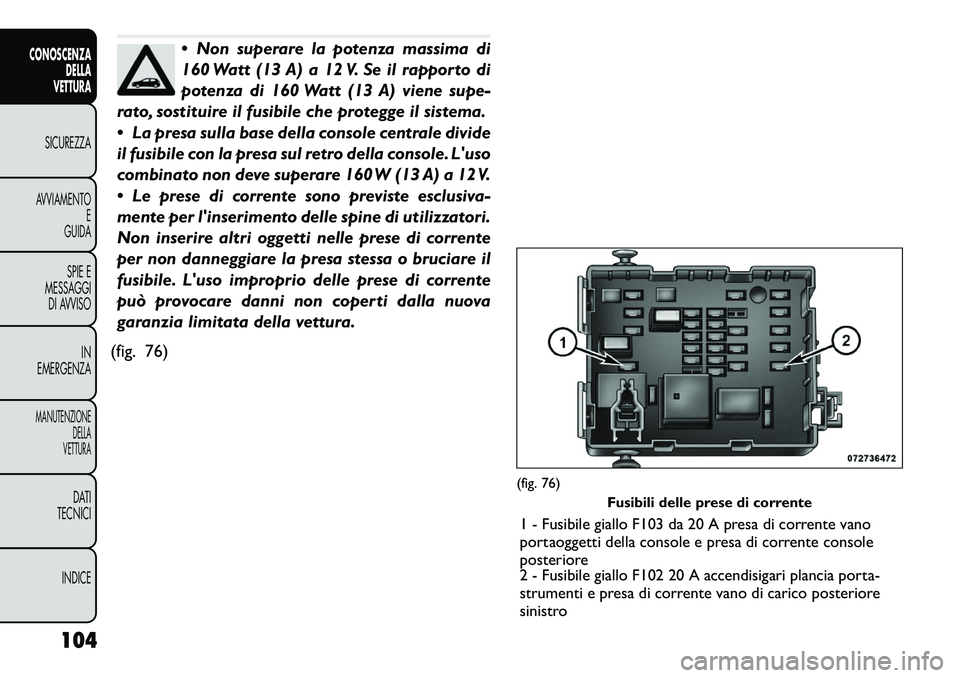

(fig. 76)
(fig. 76) Fusibili delle prese di corrente
1 - Fusibile giallo F103 da 20 A presa di corrente vano
portaoggetti della console e presa di corrente console
posteriore
2 - Fusibile giallo F102 20 A accendisigari plancia porta-
strumenti e presa di corrente vano di carico posteriore
sinistro
