FIAT FREEMONT 2012 Manual de Empleo y Cuidado (in Spanish)

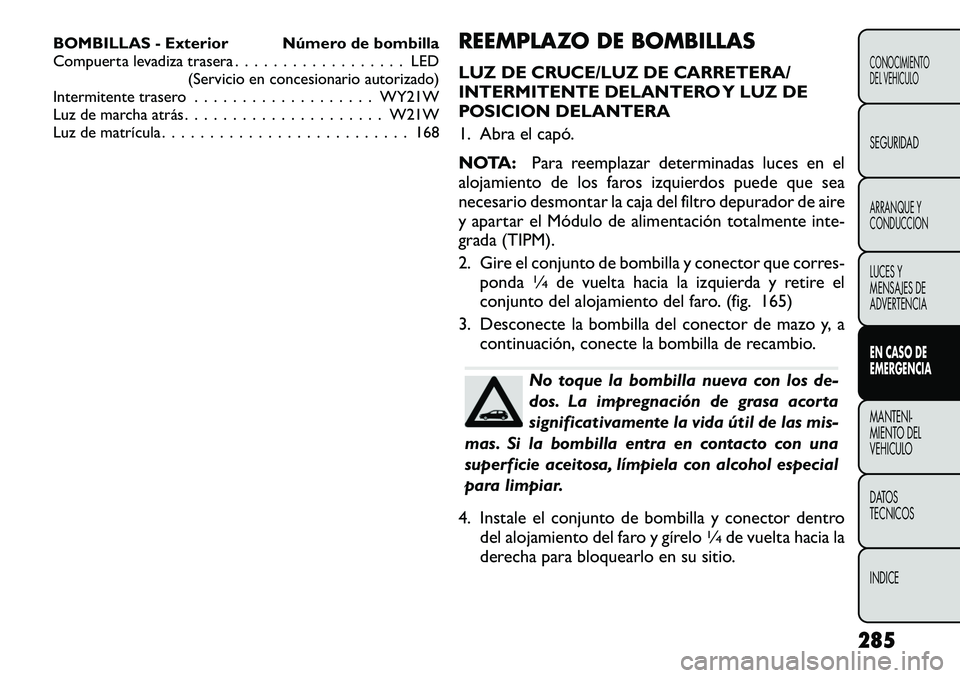

BOMBILLAS - Exterior Número de bombilla
Compuerta levadiza trasera . . . . . . . . . . . . . . . . . . LED(Servicio en concesionario autorizado)
Intermitente trasero . . . . . . . . . . . . . . . . . . . WY21W
Luz de marcha atrás . . . . . . . . . . . . . . . . . . . . . W21W
Luz de matrícula . . . . . . . . . . . . . . . . . . . . . . . . . . 168 REEMPLAZO DE BOMBILLAS
LUZ DE CRUCE/LUZ DE CARRETERA/
INTERMITENTE DELANTERO Y LUZ DE
POSICION DELANTERA
1. Abra el capó.
NOTA:
Para reemplazar determinadas luces en el
alojamiento de los faros izquierdos puede que sea
necesario desmontar la caja del filtro depurador de aire
y apartar el Módulo de alimentación totalmente inte-
grada (TIPM).
2. Gire el conjunto de bombilla y conector que corres- ponda
1∕4de vuelta hacia la izquierda y retire el
conjunto del alojamiento del faro. (fig. 165)
3. Desconecte la bombilla del conector de mazo y, a continuación, conecte la bombilla de recambio.
No toque la bombilla nueva con los de-
dos. La impregnación de grasa acorta
significativamente la vida útil de las mis-
mas. Si la bombilla entra en contacto con una
superficie aceitosa, límpiela con alcohol especial
para limpiar.
4. Instale el conjunto de bombilla y conector dentro del alojamiento del faro y gírelo
1∕4de vuelta hacia la
derecha para bloquearlo en su sitio.
285
CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DE EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

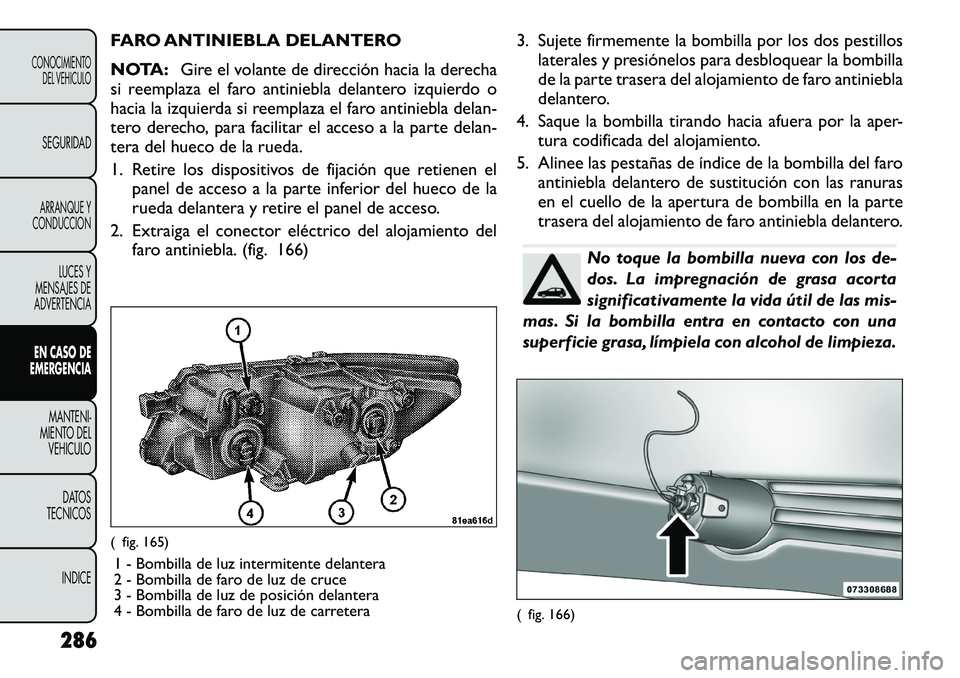

FARO ANTINIEBLA DELANTERO
NOTA:Gire el volante de dirección hacia la derecha
si reemplaza el faro antiniebla delantero izquierdo o
hacia la izquierda si reemplaza el faro antiniebla delan-
tero derecho, para facilitar el acceso a la parte delan-
tera del hueco de la rueda.
1. Retire los dispositivos de fijación que retienen el panel de acceso a la parte inferior del hueco de la
rueda delantera y retire el panel de acceso.
2. Extraiga el conector eléctrico del alojamiento del faro antiniebla. (fig. 166) 3. Sujete firmemente la bombilla por los dos pestillos
laterales y presiónelos para desbloquear la bombilla
de la parte trasera del alojamiento de faro antiniebla
delantero.
4. Saque la bombilla tirando hacia afuera por la aper- tura codificada del alojamiento.
5. Alinee las pestañas de índice de la bombilla del faro antiniebla delantero de sustitución con las ranuras
en el cuello de la apertura de bombilla en la parte
trasera del alojamiento de faro antiniebla delantero.
No toque la bombilla nueva con los de-
dos. La impregnación de grasa acorta
significativamente la vida útil de las mis-
mas. Si la bombilla entra en contacto con una
superficie grasa, límpiela con alcohol de limpieza.
( fig. 165)
1 - Bombilla de luz intermitente delantera
2 - Bombilla de faro de luz de cruce
3 - Bombilla de luz de posición delantera
4 - Bombilla de faro de luz de carretera
( fig. 166)
286
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

6. Introduzca la bombilla en el alojamiento de farohasta que las pestañas de índice se acoplen en las
ranuras del cuello.
7. Empuje uniforme y firmemente la bombilla recta en el alojamiento hasta que ambos pestillos laterales se
cierren firmemente en su sitio.

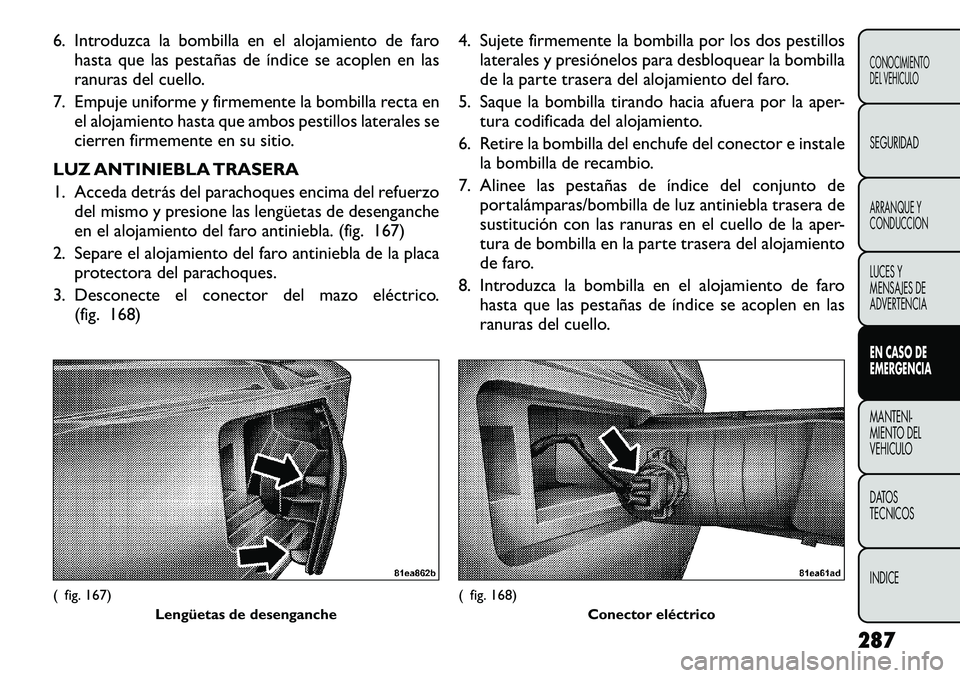

LUZ ANTINIEBLA TRASERA
1. Acceda detrás del parachoques encima del refuerzo del mismo y presione las lengüetas de desenganche
en el alojamiento del faro antiniebla. (fig. 167)
2. Separe el alojamiento del faro antiniebla de la placa protectora del parachoques.
3. Desconecte el conector del mazo eléctrico. (fig. 168) 4. Sujete firmemente la bombilla por los dos pestillos
laterales y presiónelos para desbloquear la bombilla
de la parte trasera del alojamiento del faro.
5. Saque la bombilla tirando hacia afuera por la aper- tura codificada del alojamiento.
6. Retire la bombilla del enchufe del conector e instale la bombilla de recambio.
7. Alinee las pestañas de índice del conjunto de portalámparas/bombilla de luz antiniebla trasera de
sustitución con las ranuras en el cuello de la aper-
tura de bombilla en la parte trasera del alojamiento
de faro.
8. Introduzca la bombilla en el alojamiento de faro hasta que las pestañas de índice se acoplen en las
ranuras del cuello.( fig. 167)
Lengüetas de desenganche
( fig. 168) Conector eléctrico
287
CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DE EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

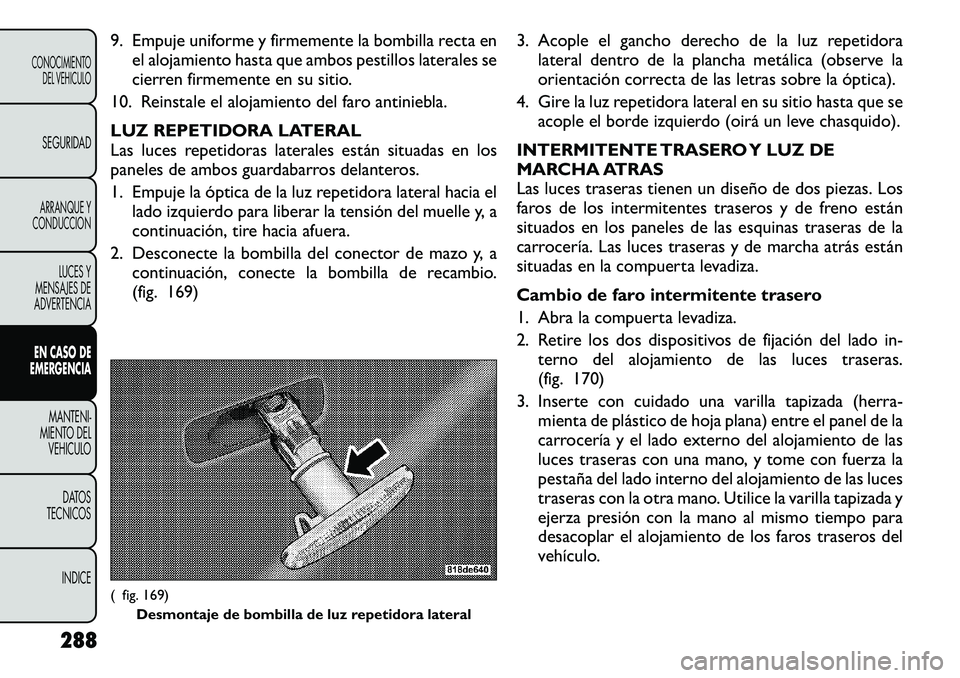

9. Empuje uniforme y firmemente la bombilla recta enel alojamiento hasta que ambos pestillos laterales se
cierren firmemente en su sitio.
10. Reinstale el alojamiento del faro antiniebla.
LUZ REPETIDORA LATERAL
Las luces repetidoras laterales están situadas en los
paneles de ambos guardabarros delanteros.
1. Empuje la óptica de la luz repetidora lateral hacia el lado izquierdo para liberar la tensión del muelle y, a
continuación, tire hacia afuera.
2. Desconecte la bombilla del conector de mazo y, a continuación, conecte la bombilla de recambio.
(fig. 169) 3. Acople el gancho derecho de la luz repetidora
lateral dentro de la plancha metálica (observe la
orientación correcta de las letras sobre la óptica).
4. Gire la luz repetidora lateral en su sitio hasta que se acople el borde izquierdo (oirá un leve chasquido).
INTERMITENTE TRASERO Y LUZ DE
MARCHA ATRAS
Las luces traseras tienen un diseño de dos piezas. Los
faros de los intermitentes traseros y de freno están
situados en los paneles de las esquinas traseras de la
carrocería. Las luces traseras y de marcha atrás están
situadas en la compuerta levadiza.
Cambio de faro intermitente trasero
1. Abra la compuerta levadiza.
2. Retire los dos dispositivos de fijación del lado in- terno del alojamiento de las luces traseras.
(fig. 170)
3. Inserte con cuidado una varilla tapizada (herra- mienta de plástico de hoja plana) entre el panel de la
carrocería y el lado externo del alojamiento de las
luces traseras con una mano, y tome con fuerza la
pestaña del lado interno del alojamiento de las luces
traseras con la otra mano. Utilice la varilla tapizada y
ejerza presión con la mano al mismo tiempo para
desacoplar el alojamiento de los faros traseros del
vehículo.( fig. 169)
Desmontaje de bombilla de luz repetidora lateral
288
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

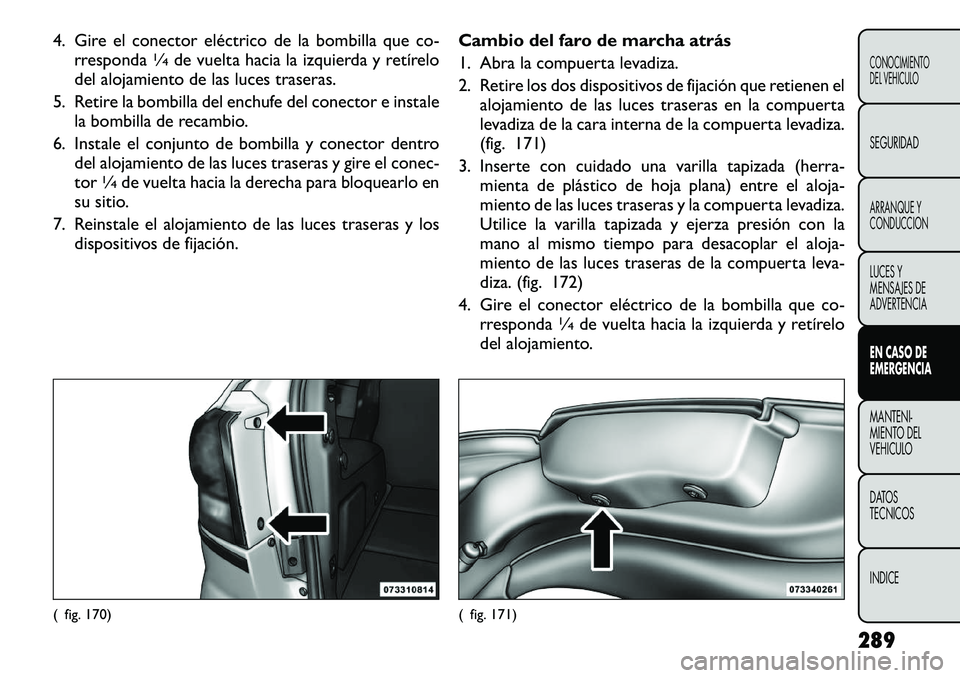

4. Gire el conector eléctrico de la bombilla que co-rresponda
1∕4de vuelta hacia la izquierda y retírelo
del alojamiento de las luces traseras.
5. Retire la bombilla del enchufe del conector e instale la bombilla de recambio.
6. Instale el conjunto de bombilla y conector dentro del alojamiento de las luces traseras y gire el conec-
tor
1∕4de vuelta hacia la derecha para bloquearlo en
su sitio.
7. Reinstale el alojamiento de las luces traseras y los dispositivos de fijación. Cambio del faro de marcha atrás
1. Abra la compuerta levadiza.
2. Retire los dos dispositivos de fijación que retienen el
alojamiento de las luces traseras en la compuerta
levadiza de la cara interna de la compuerta levadiza.
(fig. 171)
3. Inserte con cuidado una varilla tapizada (herra- mienta de plástico de hoja plana) entre el aloja-
miento de las luces traseras y la compuerta levadiza.
Utilice la varilla tapizada y ejerza presión con la
mano al mismo tiempo para desacoplar el aloja-
miento de las luces traseras de la compuerta leva-
diza. (fig. 172)
4. Gire el conector eléctrico de la bombilla que co- rresponda
1∕4de vuelta hacia la izquierda y retírelo
del alojamiento.
( fig. 170)
( fig. 171)
289
CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DE EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

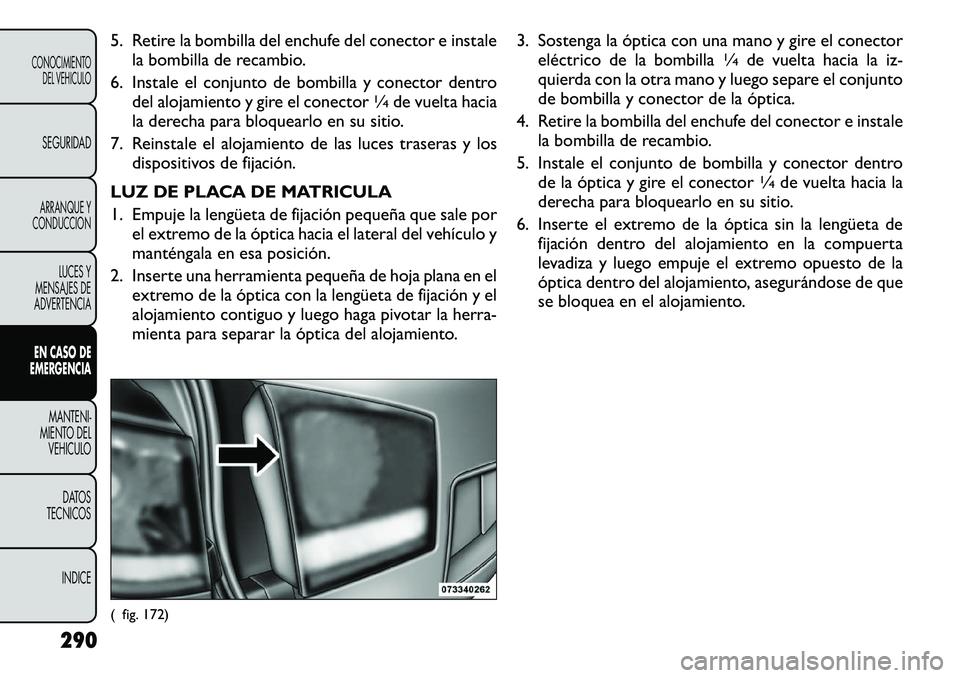

5. Retire la bombilla del enchufe del conector e instalela bombilla de recambio.
6. Instale el conjunto de bombilla y conector dentro del alojamiento y gire el conector
1∕4de vuelta hacia
la derecha para bloquearlo en su sitio.
7. Reinstale el alojamiento de las luces traseras y los dispositivos de fijación.
LUZ DE PLACA DE MATRICULA
1. Empuje la lengüeta de fijación pequeña que sale por el extremo de la óptica hacia el lateral del vehículo y
manténgala en esa posición.
2. Inserte una herramienta pequeña de hoja plana en el extremo de la óptica con la lengüeta de fijación y el
alojamiento contiguo y luego haga pivotar la herra-
mienta para separar la óptica del alojamiento. 3. Sostenga la óptica con una mano y gire el conector
eléctrico de la bombilla
1∕4de vuelta hacia la iz-
quierda con la otra mano y luego separe el conjunto
de bombilla y conector de la óptica.
4. Retire la bombilla del enchufe del conector e instale la bombilla de recambio.
5. Instale el conjunto de bombilla y conector dentro de la óptica y gire el conector1∕4de vuelta hacia la
derecha para bloquearlo en su sitio.
6. Inserte el extremo de la óptica sin la lengüeta de fijación dentro del alojamiento en la compuerta
levadiza y luego empuje el extremo opuesto de la
óptica dentro del alojamiento, asegurándose de que
se bloquea en el alojamiento.
( fig. 172)
290
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

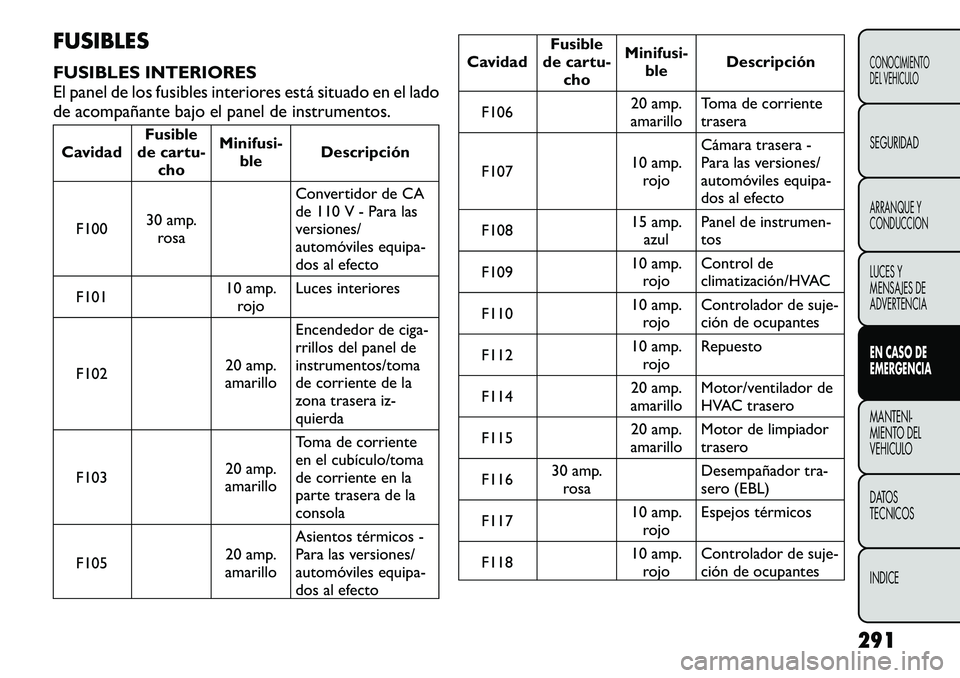

FUSIBLES
FUSIBLES INTERIORES
El panel de los fusibles interiores está situado en el lado
de acompañante bajo el panel de instrumentos.CavidadFusible
de cartu- cho Minifusi-
ble Descripción
F100 30 amp.
rosa Convertidor de CA
de 110 V - Para las
versiones/
automóviles equipa-
dos al efecto
F101 10 amp.
rojo Luces interiores
F102 20 amp.
amarillo Encendedor de ciga-
rrillos del panel de
instrumentos/toma
de corriente de la
zona trasera iz-
quierda
F103 20 amp.
amarillo Toma de corriente
en el cubículo/toma
de corriente en la
parte trasera de laconsola
F105 20 amp.
amarillo Asientos térmicos -
Para las versiones/
automóviles equipa-
dos al efecto
Cavidad
Fusible
de cartu- cho Minifusi-
ble Descripción
F106 20 amp.
amarillo Toma de corriente trasera
F107 10 amp.
rojo Cámara trasera -
Para las versiones/
automóviles equipa-
dos al efecto
F108 15 amp.
azul Panel de instrumen-
tos
F109 10 amp.
rojo Control de
climatización/HVAC
F110 10 amp.
rojo Controlador de suje-
ción de ocupantes
F112 10 amp.
rojo Repuesto
F114 20 amp.
amarillo Motor/ventilador de
HVAC trasero
F115 20 amp.
amarillo Motor de limpiador
trasero
F116 30 amp.
rosa Desempañador tra-
sero (EBL)
F117 10 amp.
rojo Espejos térmicos
F118 10 amp.
rojo Controlador de suje-
ción de ocupantes
291
CONOCIMIENTO
DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCIONLUCES Y
MENSAJES DE
ADVERTENCIAEN CASO DE EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS INDICE

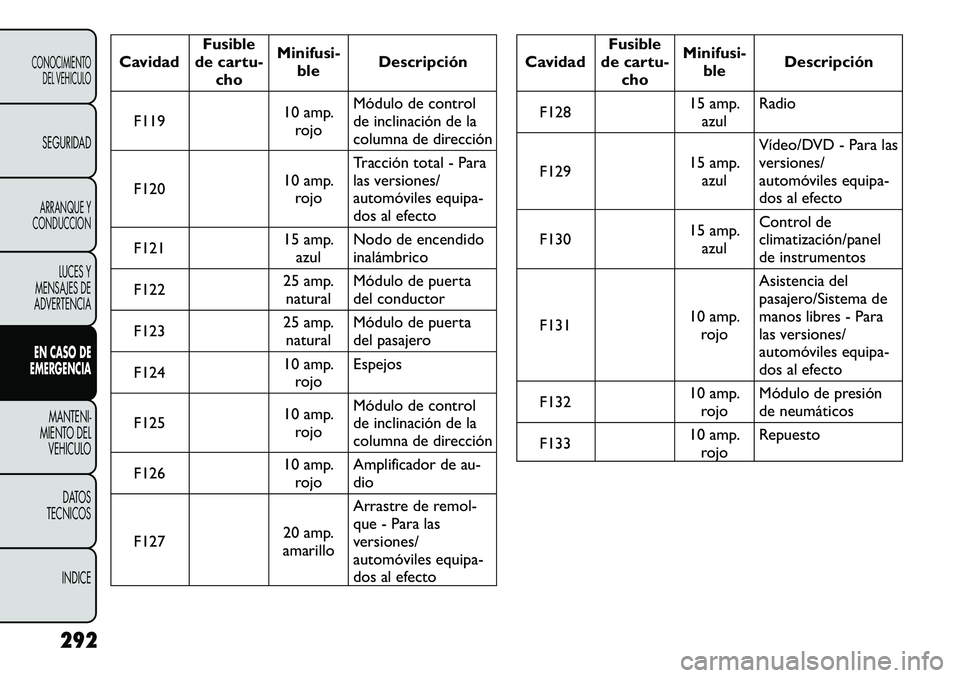

CavidadFusible
de cartu- cho Minifusi-
ble Descripción
F119 10 amp.
rojo Módulo de control
de inclinación de la
columna de dirección
F120 10 amp.
rojo Tracción total - Para
las versiones/
automóviles equipa-
dos al efecto
F121 15 amp.
azul Nodo de encendidoinalámbrico
F122 25 amp.
natural Módulo de puerta
del conductor
F123 25 amp.
natural Módulo de puerta
del pasajero
F124 10 amp.
rojo Espejos
F125 10 amp.
rojo Módulo de control
de inclinación de la
columna de dirección
F126 10 amp.
rojo Amplificador de au-dio
F127 20 amp.
amarillo Arrastre de remol-
que - Para las
versiones/
automóviles equipa-
dos al efecto
Cavidad
Fusible
de cartu- cho Minifusi-
ble Descripción
F128 15 amp.
azul Radio
F129 15 amp.
azul Vídeo/DVD - Para las
versiones/
automóviles equipa-
dos al efecto
F130 15 amp.
azul Control de
climatización/panel
de instrumentos
F131 10 amp.
rojo Asistencia del
pasajero/Sistema de
manos libres - Para
las versiones/
automóviles equipa-
dos al efecto
F132 10 amp.
rojo Módulo de presión
de neumáticos
F133 10 amp.
rojo Repuesto
292
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE

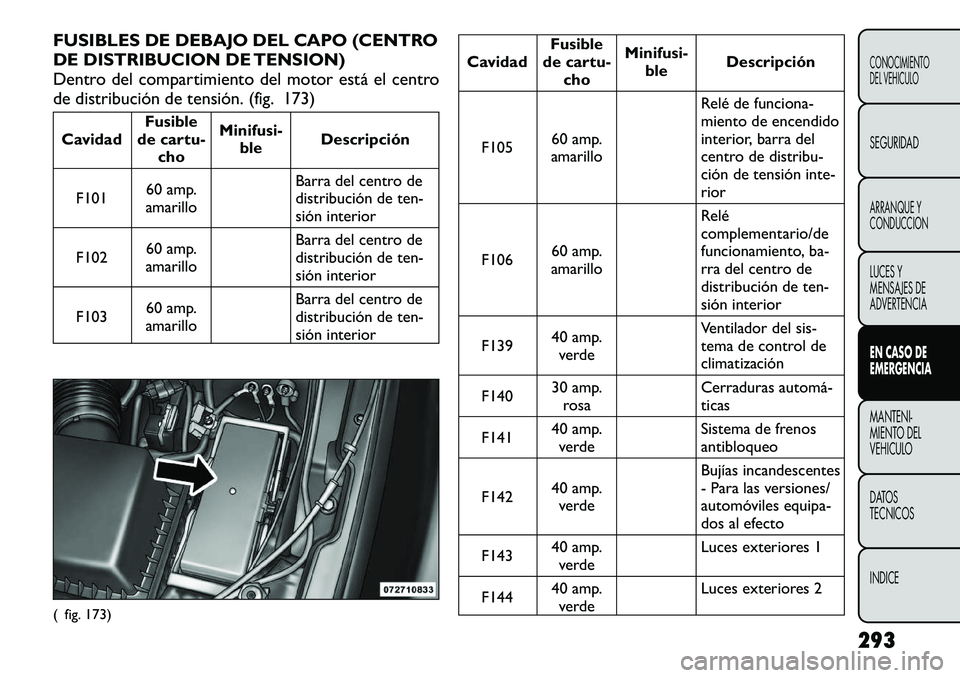

FUSIBLES DE DEBAJO DEL CAPO (CENTRO
DE DISTRIBUCION DE TENSION)
Dentro del compartimiento del motor está el centro
de distribución de tensión. (fig. 173)CavidadFusible
de cartu- cho Minifusi-
ble Descripción
F101 60 amp.
amarillo Barra del centro de
distribución de ten-
sión interior
F102 60 amp.
amarillo Barra del centro de
distribución de ten-
sión interior
F103 60 amp.
amarillo Barra del centro de
distribución de ten-
sión interior
Cavidad
Fusible
de cartu- cho Minifusi-
ble Descripción
F105 60 amp.
amarillo Relé de funciona-
miento de encendido
interior, barra del
centro de distribu-
ción de tensión inte-rior
F106 60 amp.
amarillo Relé
complementario/de
funcionamiento, ba-
rra del centro de
distribución de ten-
sión interior
F139 40 amp.
verde Ventilador del sis-
tema de control de
climatización
F140 30 amp.
rosa Cerraduras automá

CavidadFusible
de cartu- cho Minifusi-
ble Descripción

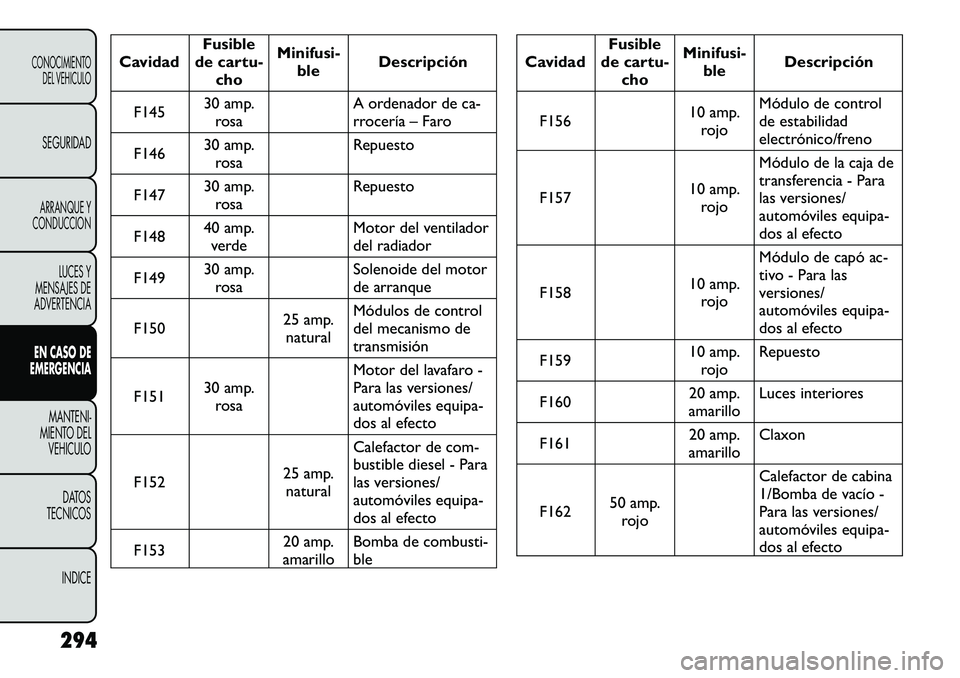

F145 30 amp.
rosa A ordenador de ca-
rrocería – Faro
F146 30 amp.
rosa Repuesto
F147 30 amp.
rosa Repuesto
F148 40 amp.
verde Motor del ventilador
del radiador
F149 30 amp.
rosa Solenoide del motor
de arranque
F150 25 amp.
natural Módulos de control
del mecanismo detransmisión
F151 30 amp.
rosa Motor del lavafaro -
Para las versiones/
automóviles equipa-
dos al efecto
F152 25 amp.
natural Calefactor de com-
bustible diesel - Para
las versiones/
automóviles equipa-
dos al efecto
F153 20 amp.
amarillo Bomba de combusti-ble
Cavidad Fusible
de cartu- cho Minifusi-
ble Descripción
F156 10 amp.
rojo Módulo de control
de estabilidad
electrónico/freno
F157 10 amp.
rojo Módulo de la caja de
transferencia - Para
las versiones/
automóviles equipa-
dos al efecto
F158 10 amp.
rojo Módulo de capó ac-
tivo - Para las
versiones/
automóviles equipa-
dos al efecto
F159 10 amp.
rojo Repuesto
F160 20 amp.
amarillo Luces interiores
F161 20 amp.
amarillo Claxon
F162 50 amp.
rojo Calefactor de cabina
1/Bomba de vacío -
Para las versiones/
automóviles equipa-
dos al efecto
294
CONOCIMIENTO DEL VEHICULOSEGURIDADARRANQUE Y
CONDUCCION
LUCES Y
MENSAJES DE
ADVERTENCIA
EN CASO DE
EMERGENCIAMANTENI-
MIENTO DEL
VEHICULO
DATOS
TECNICOS
INDICE
