FIAT FREEMONT 2012 Manual de Uso e Manutenção (in Portuguese)

LUZES E MENSAGENS DE ADVERTÊNCIA

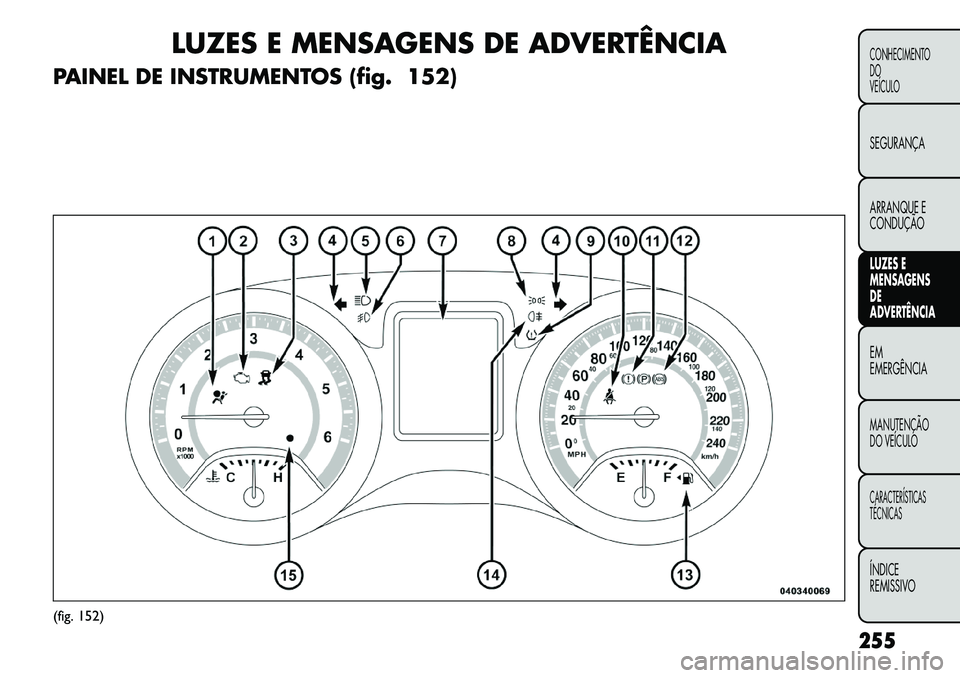

PAINEL DE INSTRUMENTOS (fig. 152)
(fig. 152) 255
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃOLUZES E
MENSAGENSDE
ADVERTÊNCIAEM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

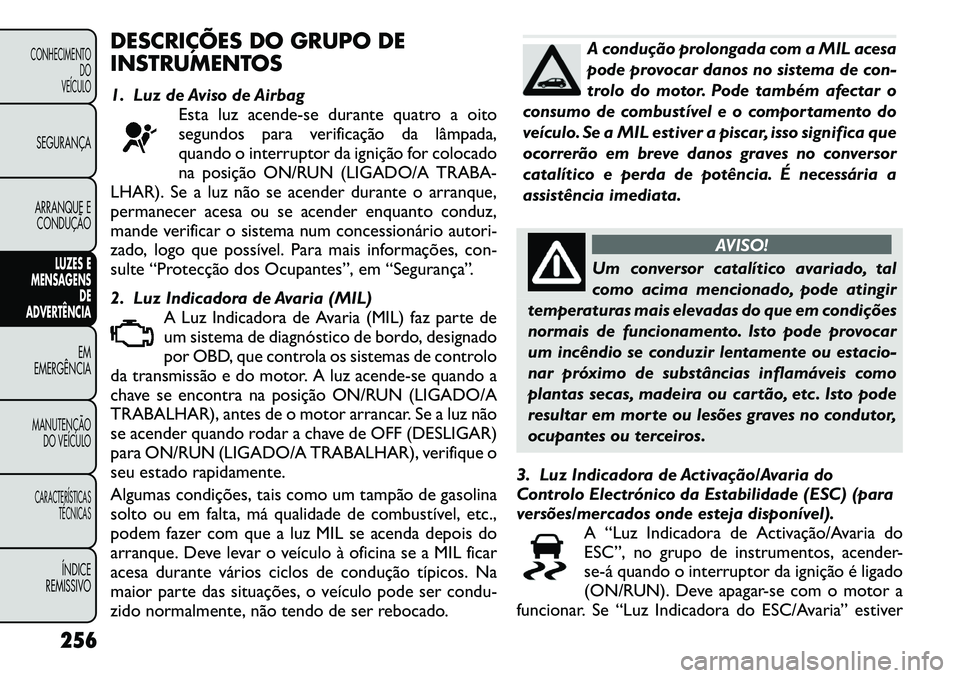

DESCRIÇÕES DO GRUPO DE
INSTRUMENTOS
1. Luz de Aviso de AirbagEsta luz acende-se durante quatro a oito
segundos para verificação da lâmpada,
quando o interruptor da ignição for colocado
na posição ON/RUN (LIGADO/A TRABA-
LHAR). Se a luz não se acender durante o arranque,
permanecer acesa ou se acender enquanto conduz,
mande verificar o sistema num concessionário autori-
zado, logo que possível. Para mais informações, con-
sulte “Protecção dos Ocupantes”, em “Segurança”.
2. Luz Indicadora de Avaria (MIL)
A Luz Indicadora de Avaria (MIL) faz parte de
um sistema de diagnóstico de bordo, designado
por OBD, que controla os sistemas de controlo
da transmissão e do motor. A luz acende-se quando a
chave se encontra na posição ON/RUN (LIGADO/A
TRABALHAR), antes de o motor arrancar. Se a luz não
se acender quando rodar a chave de OFF (DESLIGAR)
para ON/RUN (LIGADO/A TRABALHAR), verifique o
seu estado rapidamente.
Algumas condições, tais como um tampão de gasolina
solto ou em falta, má qualidade de combustível, etc.,
podem fazer com que a luz MIL se acenda depois do
arranque. Deve levar o veículo à oficina se a MIL ficar
acesa durante vários ciclos de condução típicos. Na
maior parte das situações, o veículo pode ser condu-
zido normalmente, não tendo de ser rebocado.
A condução prolongada com a MIL acesa
pode provocar danos no sistema de con-
trolo do motor. Pode também afectar o
consumo de combustível e o comportamento do
veículo. Se a MIL estiver a piscar, isso significa que
ocorrerão em breve danos graves no conversor
catalítico e perda de potência. É necessária a
assistência imediata.
AVISO!
Um conversor catalítico avariado, tal
como acima mencionado, pode atingir
temperaturas mais elevadas do que em condições
normais de funcionamento. Isto pode provocar
um incêndio se conduzir lentamente ou estacio-
nar próximo de substâncias inflamáveis como
plantas secas, madeira ou cartão, etc . Isto pode
resultar em morte ou lesões graves no condutor,
ocupantes ou terceiros.
3. Luz Indicadora de Activação/Avaria do
Controlo Electrónico da Estabilidade (ESC) (para
versões/mercados onde esteja disponível). A “Luz Indicadora de Activação/Avaria do
ESC”, no grupo de instrumentos, acender-
se

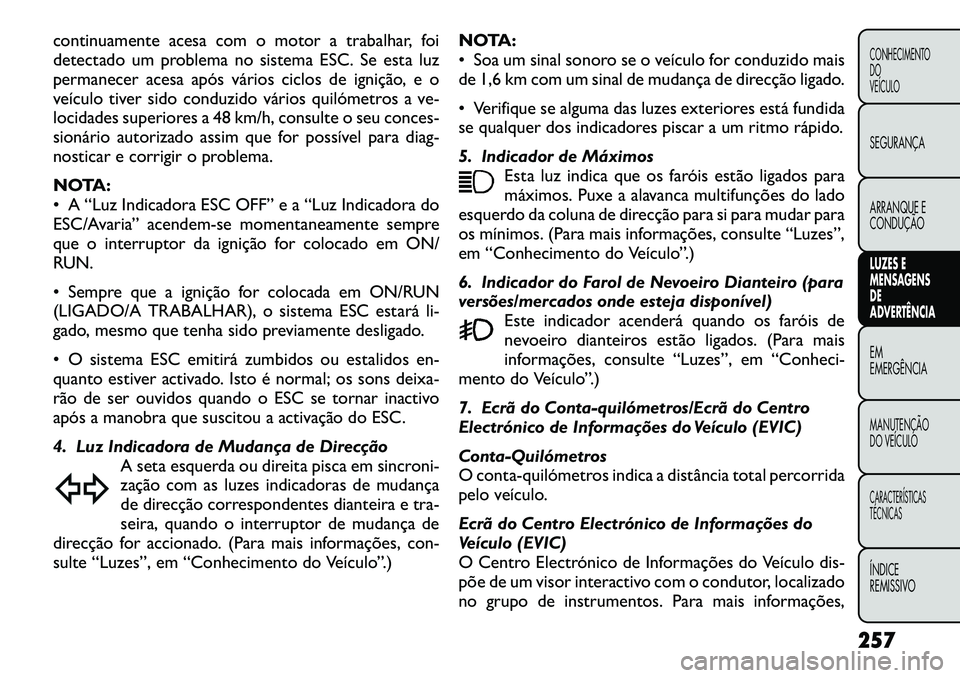

continuamente acesa com o motor a trabalhar, foi
detectado um problema no sistema ESC. Se esta luz
permanecer acesa após vários ciclos de ignição, e o
veículo tiver sido conduzido vários quilómetros a ve-
locidades superiores a 48 km/h, consulte o seu conces-
sionário autorizado assim que for possível para diag-
nosticar e corrigir o problema.
NOTA:
• A “Luz Indicadora ESC OFF” e a “Luz Indicadora do
ESC/Avaria” acendem-se momentaneamente sempre
que o interruptor da ignição for colocado em ON/
RUN.
• Sempre que a ignição for colocada em ON/RUN
(LIGADO/A TRABALHAR), o sistema ESC estará li-
gado, mesmo que tenha sido previamente desligado.
• O sistema ESC emitirá zumbidos ou estalidos en-
quanto estiver activado. Isto é normal; os sons deixa-
rão de ser ouvidos quando o ESC se tornar inactivo
após a manobra que suscitou a activação do ESC.
4. Luz Indicadora de Mudança de DirecçãoA seta esquerda ou direita pisca em sincroni-
zação com as luzes indicadoras de mudança
de direcção correspondentes dianteira e tra-
seira, quando o interruptor de mudança de
direcção for accionado. (Para mais informações, con-
sulte “Luzes”, em “Conhecimento do Veículo”.) NOTA:
• Soa um sinal sonoro se o veículo for conduzido mais
de 1,6 km com um sinal de mudança de direcção ligado.
• Verifique se alguma das luzes exteriores está fundida
se qualquer dos indicadores piscar a um ritmo rápido.
5. Indicador de Máximos
Esta luz indica que os faróis estão ligados para
máximos. Puxe a alavanca multifunções do lado
esquerdo da coluna de direcção para si para mudar para
os mínimos. (Para mais informações, consulte “Luzes”,
em “Conhecimento do Veículo”.)
6. Indicador do Farol de Nevoeiro Dianteiro (para
versões/mercados onde esteja disponível) Este indicador acenderá quando os faróis de
nevoeiro dianteiros estão ligados. (Para mais
informações, consulte “Luzes”, em “Conheci-
mento do Veículo”.)
7. Ecrã do Conta­quilómetros/Ecrã do Centro
Electrónico de Informações do Veículo (EVIC)
Conta­Quilómetros

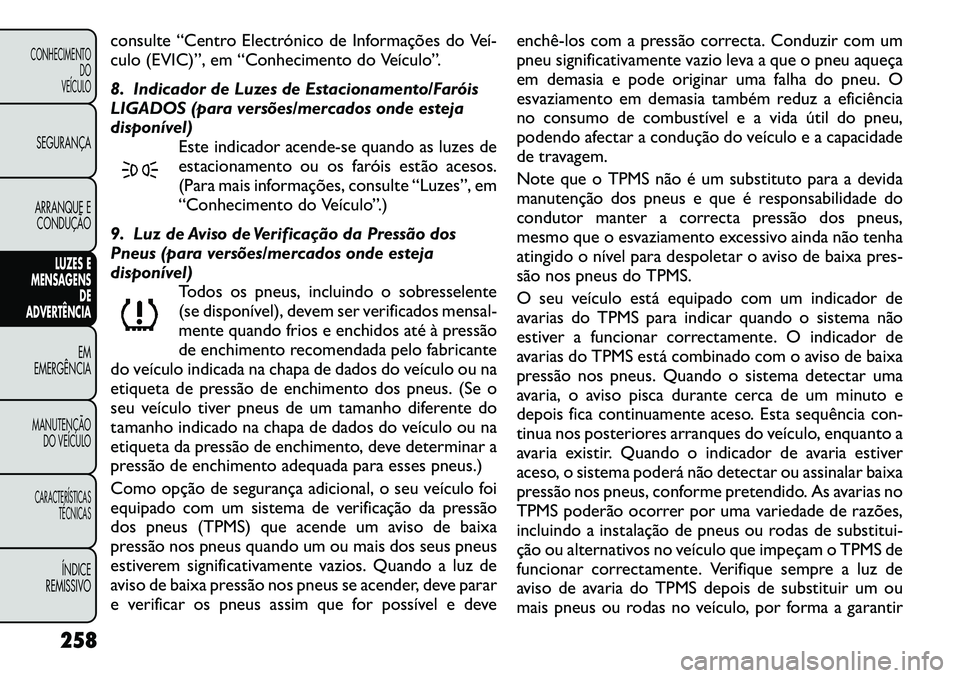

O conta

consulte “Centro Electrónico de Informações do Veí

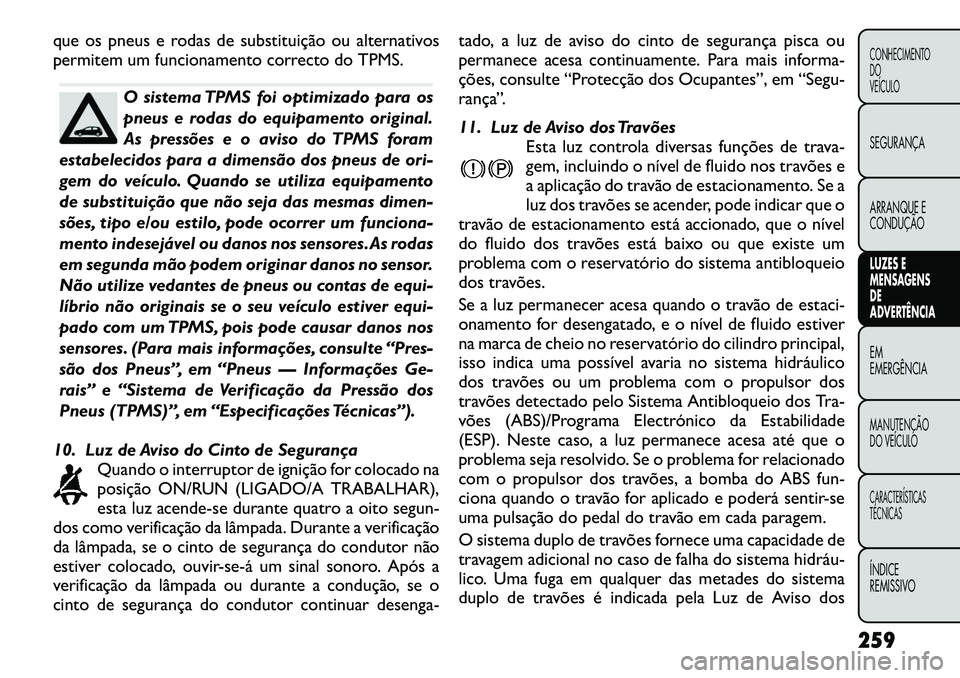

que os pneus e rodas de substituição ou alternativos
permitem um funcionamento correcto do TPMS.
O sistema TPMS foi optimizado para os
pneus e rodas do equipamento original.
As pressões e o aviso do TPMS foram
estabelecidos para a dimensão dos pneus de ori-
gem do veículo. Quando se utiliza equipamento
de substituição que não seja das mesmas dimen-
sões, tipo e/ou estilo, pode ocorrer um funciona-
mento indesejável ou danos nos sensores.As rodas
em segunda mão podem originar danos no sensor.
Não utilize vedantes de pneus ou contas de equi-
líbrio não originais se o seu veículo estiver equi-
pado com um TPMS, pois pode causar danos nos
sensores. (Para mais informações, consulte “Pres-
são dos Pneus”, em “Pneus — Informações Ge-
rais” e “Sistema de Verificação da Pressão dos
Pneus (TPMS)”, em “Especificações Técnicas”).
10. Luz de Aviso do Cinto de Segurança Quando o interruptor de ignição for colocado na
posição ON/RUN (LIGADO/A TRABALHAR),
esta luz acende-se durante quatro a oito segun-
dos como verificação da lâmpada. Durante a verificação
da lâmpada, se o cinto de segurança do condutor não
estiver colocado, ouvir

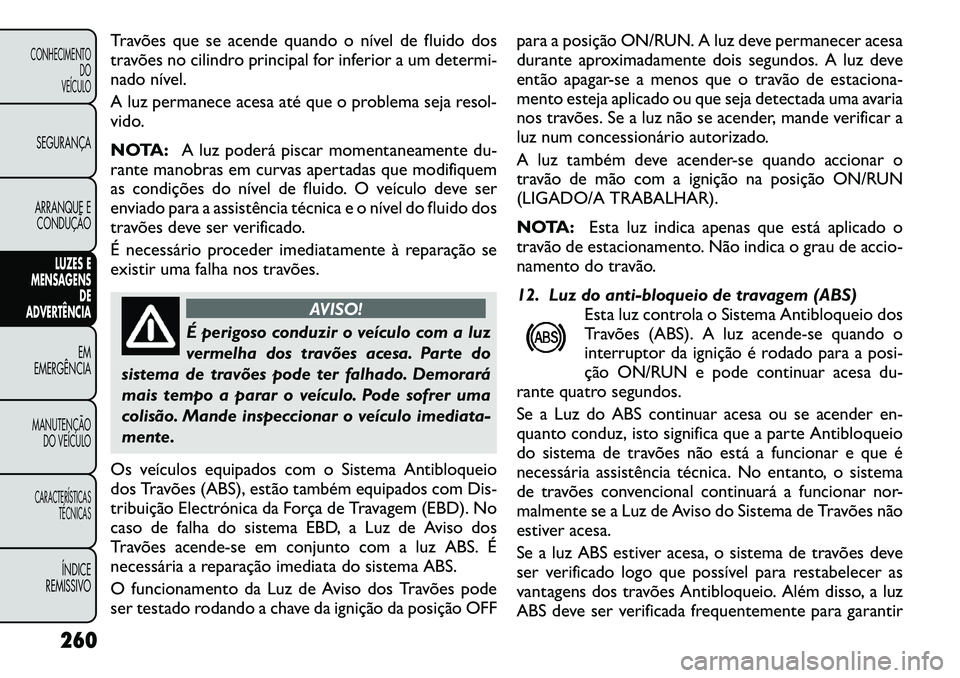

Travões que se acende quando o nível de fluido dos
travões no cilindro principal for inferior a um determi-
nado nível.
A luz permanece acesa até que o problema seja resol-
vido.
NOTA:A luz poderá piscar momentaneamente du-
rante manobras em curvas apertadas que modifiquem
as condições do nível de fluido. O veículo deve ser
enviado para a assistência técnica e o nível do fluido dos
travões deve ser verificado.
É necessário proceder imediatamente à reparação se
existir uma falha nos travões.
AVISO!
É perigoso conduzir o veículo com a luz
vermelha dos travões acesa. Parte do
sistema de travões pode ter falhado. Demorará
mais tempo a parar o veículo. Pode sofrer uma
colisão. Mande inspeccionar o veículo imediata-
mente.
Os veículos equipados com o Sistema Antibloqueio
dos Travões (ABS), estão também equipados com Dis-
tribuição Electrónica da Força de Travagem (EBD). No
caso de falha do sistema EBD, a Luz de Aviso dos
Travões acende-se em conjunto com a luz ABS. É
necessária a reparação imediata do sistema ABS.
O funcionamento da Luz de Aviso dos Travões pode
ser testado rodando a chave da ignição da posição OFF para a posição ON/RUN. A luz deve permanecer acesa
durante aproximadamente dois segundos. A luz deve
então apagar-se a menos que o travão de estaciona-
mento esteja aplicado ou que seja detectada uma avaria
nos travões. Se a luz não se acender, mande verificar a
luz num concessionário autorizado.
A luz também deve acender-se quando accionar o
travão de mão com a ignição na posição ON/RUN
(LIGADO/A TRABALHAR).
NOTA:
Esta luz indica apenas que está aplicado o
travão de estacionamento. Não indica o grau de accio-
namento do travão.
12. Luz do anti-bloqueio de travagem (ABS) Esta luz controla o Sistema Antibloqueio dos
Travões (ABS). A luz acende-se quando o
interruptor da ignição é rodado para a posi-
ção ON/RUN e pode continuar acesa du-
rante quatro segundos.
Se a Luz do ABS continuar acesa ou se acender en-
quanto conduz, isto significa que a parte Antibloqueio
do sistema de travões não está a funcionar e que é
necessária assistência técnica. No entanto, o sistema
de travões convencional continuará a funcionar nor-
malmente se a Luz de Aviso do Sistema de Travões não
estiver acesa.
Se a luz ABS estiver acesa, o sistema de travões deve
ser verificado logo que possível para restabelecer as
vantagens dos travões Antibloqueio. Além disso, a luz
ABS deve ser verificada frequentemente para garantir
260
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

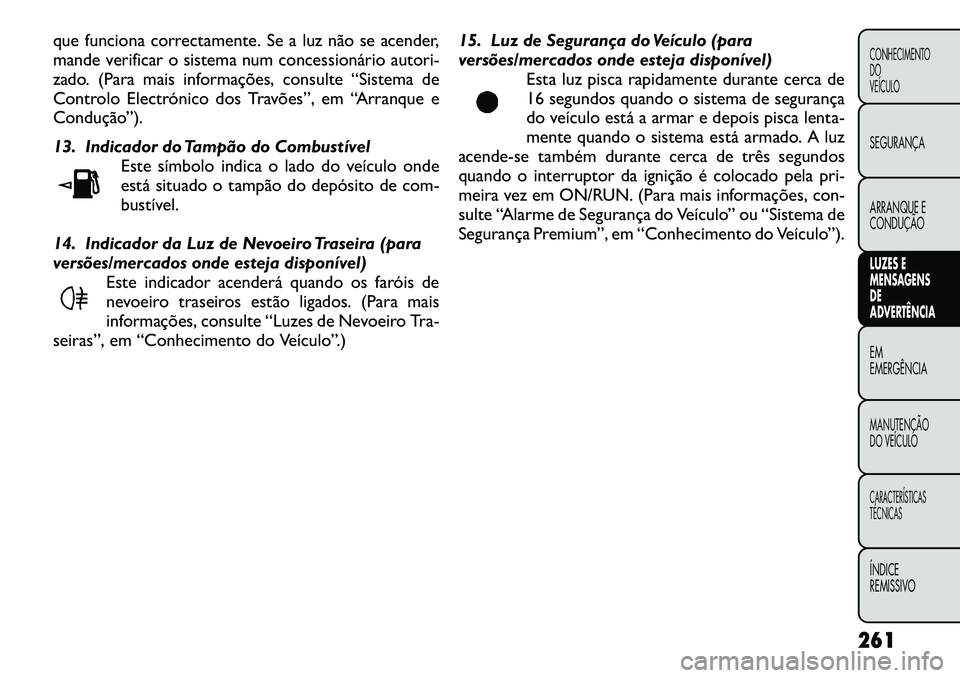

que funciona correctamente. Se a luz não se acender,
mande verificar o sistema num concessionário autori-
zado. (Para mais informações, consulte “Sistema de
Controlo Electrónico dos Travões”, em “Arranque e
Condução”).
13. Indicador do Tampão do CombustívelEste símbolo indica o lado do veículo onde
está situado o tampão do depósito de com-
bustível.
14. Indicador da Luz de Nevoeiro Traseira (para
versões/mercados onde esteja disponível) Este indicador acenderá quando os faróis de
nevoeiro traseiros estão ligados. (Para mais
informações, consulte “Luzes de Nevoeiro Tra-
seiras”, em “Conhecimento do Veículo”.) 15. Luz de Segurança do Veículo (para
versões/mercados onde esteja disponível)
Esta luz pisca rapidamente durante cerca de
16 segundos quando o sistema de segurança
do veículo está a armar e depois pisca lenta-
mente quando o sistema está armado. A luz
acende-se também durante cerca de três segundos
quando o interruptor da ignição é colocado pela pri-
meira vez em ON/RUN. (Para mais informações, con-
sulte “Alarme de Segurança do Veículo” ou “Sistema de
Segurança Premium”, em “Conhecimento do Veículo”).
261CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃOLUZES E
MENSAGENSDE
ADVERTÊNCIAEM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

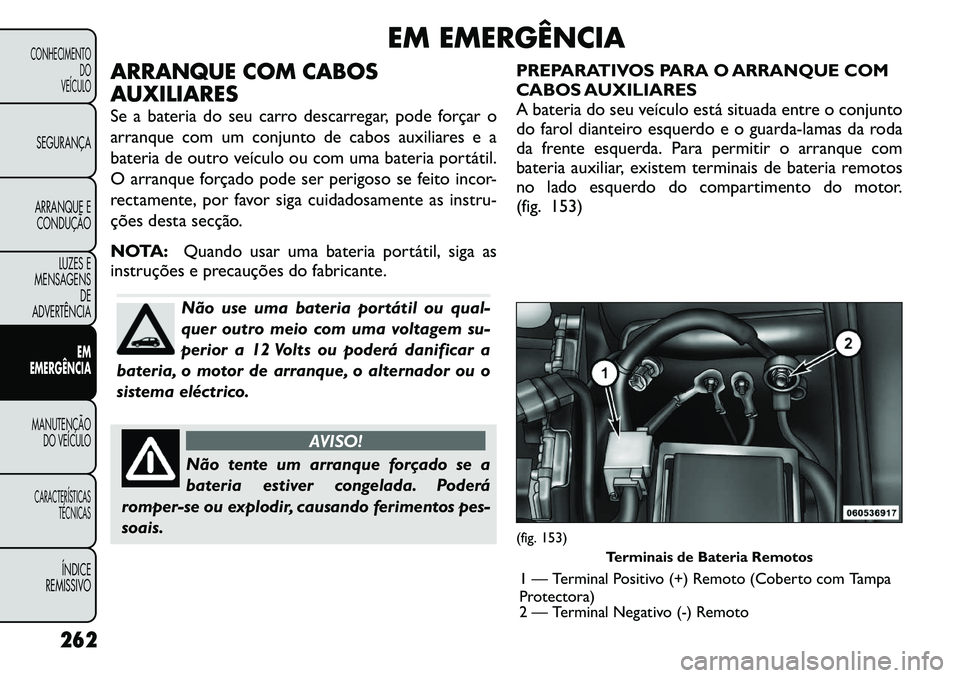

EM EMERGÊNCIA
ARRANQUE COM CABOS
AUXILIARES
Se a bateria do seu carro descarregar, pode forçar o
arranque com um conjunto de cabos auxiliares e a
bateria de outro veículo ou com uma bateria portátil.
O arranque forçado pode ser perigoso se feito incor-
rectamente, por favor siga cuidadosamente as instru-
ções desta secção.
NOTA: Quando usar uma bateria portátil, siga as
instruções e precauções do fabricante.
Não use uma bateria portátil ou qual-
quer outro meio com uma voltagem su-
perior a 12 Volts ou poderá danificar a
bateria, o motor de arranque, o alternador ou o
sistema eléctrico.
AVISO!
Não tente um arranque forçado se a
bateria estiver congelada. Poderá
romper-se ou explodir, causando ferimentos pes-
soais. PREPARATIVOS PARA O ARRANQUE COM
CABOS AUXILIARES
A bateria do seu veículo está situada entre o conjunto
do farol dianteiro esquerdo e o guarda-lamas da roda
da frente esquerda. Para permitir o arranque com
bateria auxiliar, existem terminais de bateria remotos
no lado esquerdo do compartimento do motor.
(fig. 153)
(fig. 153)
Terminais de Bateria Remotos
1 — Terminal Positivo (+) Remoto (Coberto com Tampa
Protectora)
2 — Terminal Negativo (-) Remoto
262
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS
DE
ADVERTÊNCIA
EM
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

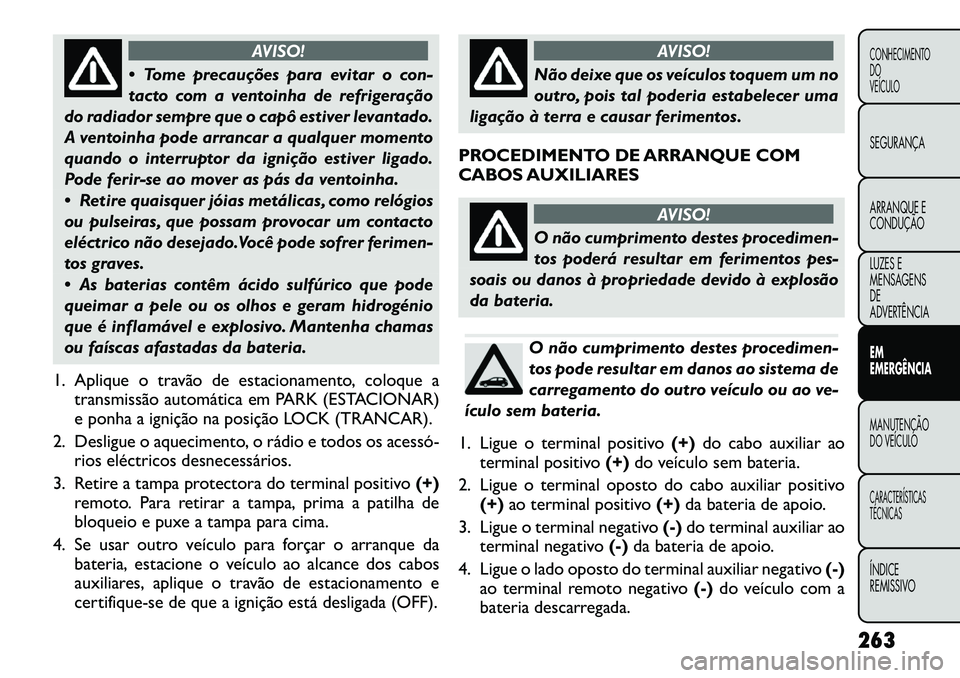

AVISO!
 Tome precauções para evitar o con-
tacto com a ventoinha de refrigeração
do radiador sempre que o capô estiver levantado.
A ventoinha pode arrancar a qualquer momento
quando o interruptor da ignição estiver ligado.
Pode ferir-se ao mover as pás da ventoinha.
 Retire quaisquer jóias metálicas, como relógios
ou pulseiras, que possam provocar um contacto
eléctrico não desejado.Você pode sofrer ferimen-
tos graves.
 As baterias contêm ácido sulfúrico que pode
queimar a pele ou os olhos e geram hidrogénio
que é inflamável e explosivo. Mantenha chamas
ou faíscas afastadas da bateria.
1. Aplique o travão de estacionamento, coloque a transmissão automática em PARK (ESTACIONAR)
e ponha a ignição na posição LOCK (TRANCAR).
2. Desligue o aquecimento, o rádio e todos os acessó

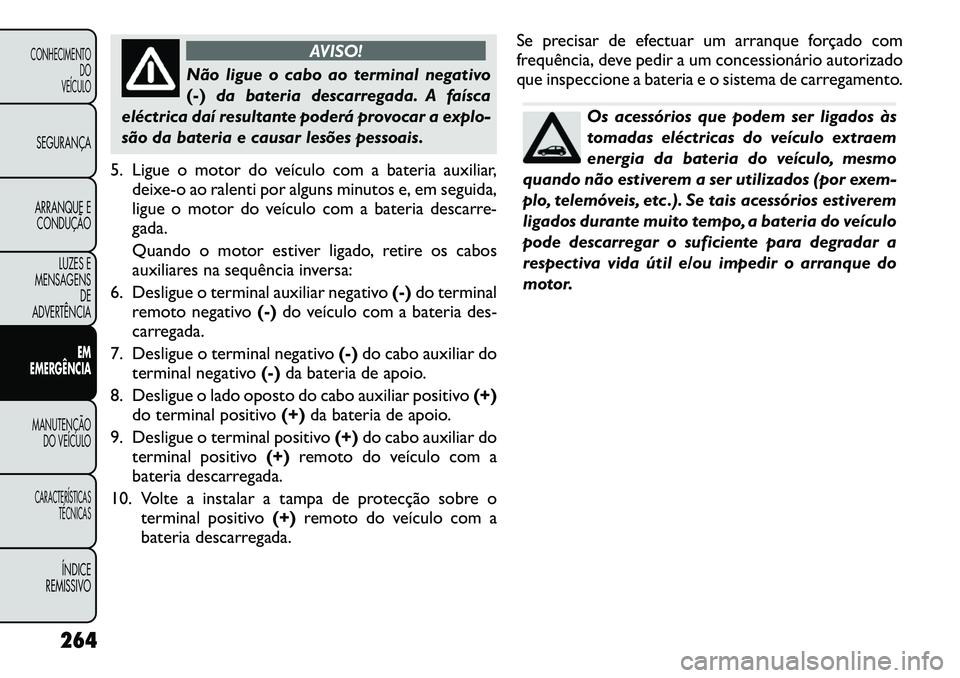

AVISO!
Não ligue o cabo ao terminal negativo (-)da bateria descarregada. A faísca
eléctrica daí resultante poderá provocar a explo-
são da bateria e causar lesões pessoais.
5. Ligue o motor do veículo com a bateria auxiliar, deixe-o ao ralenti por alguns minutos e, em seguida,
ligue o motor do veículo com a bateria descarre-
gada.
Quando o motor estiver ligado, retire os cabos
auxiliares na sequência inversa:
6. Desligue o terminal auxiliar negativo (-)do terminal
remoto negativo (-)do veículo com a bateria des-
carregada.
7. Desligue o terminal negativo (-)do cabo auxiliar do
terminal negativo (-)da bateria de apoio.
8. Desligue o lado oposto do cabo auxiliar positivo (+)
do terminal positivo (+)da bateria de apoio.
9. Desligue o terminal positivo (+)do cabo auxiliar do
terminal positivo (+)remoto do veículo com a
bateria descarregada.
10. Volte a instalar a tampa de protecção sobre o terminal positivo (+)remoto do veículo com a
bateria descarregada. Se precisar de efectuar um arranque forçado com
frequência, deve pedir a um concessionário autorizado
que inspeccione a bateria e o sistema de carregamento.
Os acessórios que podem ser ligados às
tomadas eléctricas do veículo extraem
energia da bateria do veículo, mesmo
quando não estiverem a ser utilizados (por exem-
plo, telemóveis, etc .). Se tais acessórios estiverem
ligados durante muito tempo, a bateria do veículo
pode descarregar o suficiente para degradar a
respectiva vida útil e/ou impedir o arranque do
motor.
264
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO
