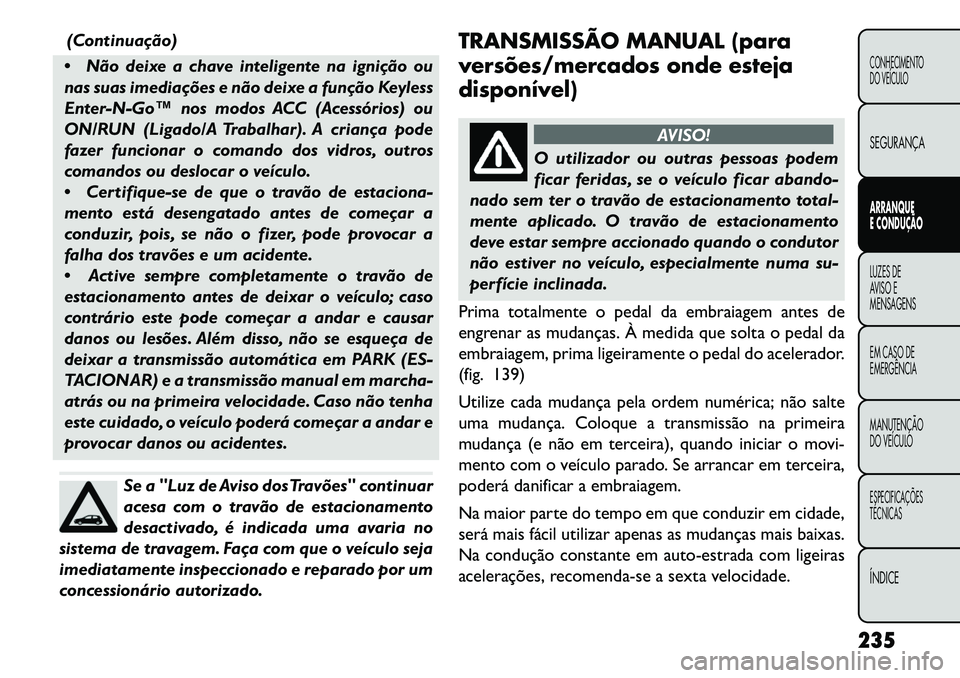

FIAT FREEMONT 2013 Manual de Uso e Manutenção (in Portuguese)

(Continuação)
 Não deixe a chave inteligente na ignição ou
nas suas imediações e não deixe a função Keyless
Enter-N-Go™ nos modos ACC (Acessórios) ou
ON/RUN (Ligado/A Trabalhar). A criança pode
fazer funcionar o comando dos vidros, outros
comandos ou deslocar o veículo.
 Certifique-se de que o travão de estaciona-
mento está desengatado antes de começar a
conduzir, pois, se não o fizer, pode provocar a
falha dos travões e um acidente.
 Active sempre completamente o travão de
estacionamento antes de deixar o veículo; caso
contrário este pode começar a andar e causar
danos ou lesões. Além disso, não se esqueça de
deixar a transmissão automática em PARK (ES-
TACIONAR) e a transmissão manual em marcha-
atrás ou na primeira velocidade. Caso não tenha
este cuidado, o veículo poderá começar a andar e
provocar danos ou acidentes.
Se a "Luz de Aviso dos Travões" continuar
acesa com o travão de estacionamento
desactivado, é indicada uma avaria no
sistema de travagem. Faça com que o veículo seja
imediatamente inspeccionado e reparado por um
concessionário autorizado. TRANSMISSÃO MANUAL (para
versões/mercados onde esteja
disponível)
AVISO!
O utilizador ou outras pessoas podem
f
icar feridas, se o veículo ficar abando-
nado sem ter o travão de estacionamento total-
mente aplicado. O travão de estacionamento
deve estar sempre accionado quando o condutor
não estiver no veículo, especialmente numa su-
perfície inclinada.
Prima totalmente o pedal da embraiagem antes de
engrenar as mudanças. À medida que solta o pedal da
embraiagem, prima ligeiramente o pedal do acelerador.
(fig. 139)
Utilize cada mudança pela ordem numérica; não salte
uma mudança. Coloque a transmissão na primeira
mudança (e não em terceira), quando iniciar o movi-
mento com o veículo parado. Se arrancar em terceira,
poderá danificar a embraiagem.
Na maior parte do tempo em que conduzir em cidade,
será mais fácil utilizar apenas as mudanças mais baixas.
Na condução constante em auto-estrada com ligeiras
acelerações, recomenda-se a sexta velocidade.
235
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

Nunca conduza com o pé pousado sobre o pedal da
embraiagem nem procure manter o veículo numa co-
lina com o pedal da embraiagem parcialmente accio-
nado. Isso pode causar o desgaste anormal da embraia-
gem.
Para engrenar a REVERSE (MARCHA-ATRÁS), puxe
para cima o anel situado abaixo do manípulo da ala-
vanca das mudanças e depois passe para a posição
REVERSE (R) (MARCHA-ATRÁS).
Nunca coloque a alavanca das mudanças na posição
REVERSE (MARCHA-ATRÁS) até o veículo estar com-
pletamente parado.NOTA:
Com o tempo frio, até o lubrificante da
transmissão aquecer, poderá sentir que é preciso um
esforço ligeiramente maior para passar as mudanças.
Este facto é normal e não é nocivo para a transmissão.
REDUÇÕES
Reduções adequadas melhoram o consumo de com-
bustível e prolongam a vida do motor.
Se saltar uma mudança durante uma re-
dução ou se reduzir a uma velocidade
demasiado elevada, poderá danificar o
motor, a transmissão ou a embraiagem.
Para manter uma velocidade segura e prolongar a vida
dos travões, reduza para segunda ou primeira quando
descer uma rampa muito inclinada.
Ao fazer uma curva ou subir uma rampa muito incli-
nada, reduza com antecedência para não sobreaquecer
o motor.

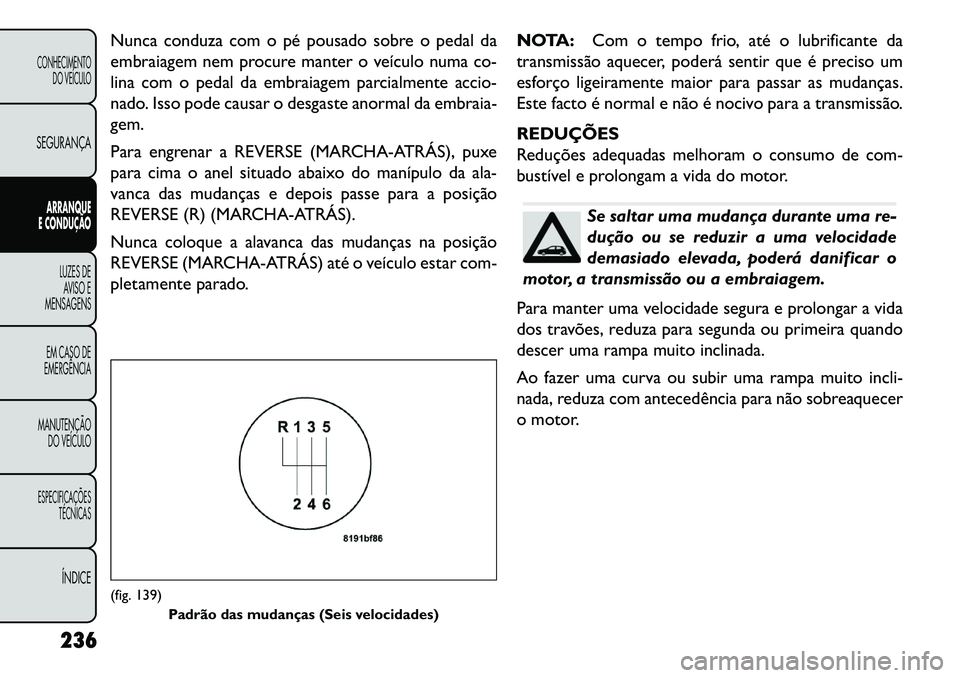

(fig. 139) Padrão das mudanças (Seis velocidades)
236
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEA VISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULO
ESPECIFICAÇÕES TÉCNICAS
ÍNDICE

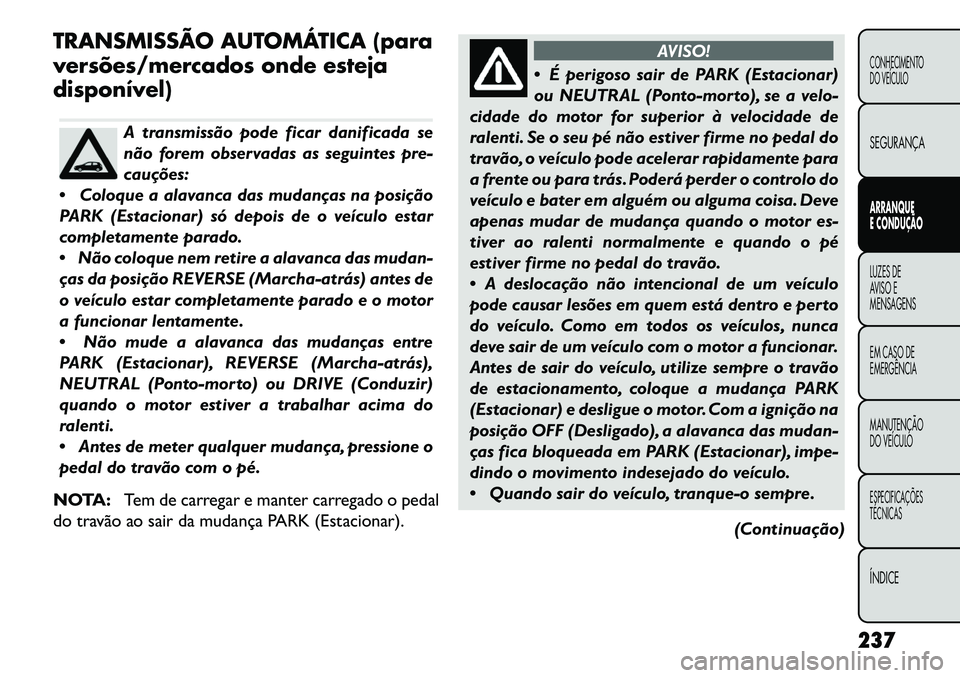

TRANSMISSÃO AUTOMÁTICA (para
versões/mercados onde esteja
disponível)
A transmissão pode ficar danificada se
não forem observadas as seguintes pre-
cauções:
 Coloque a alavanca das mudanças na posição
PARK (Estacionar) só depois de o veículo estar
completamente parado.
 Não coloque nem retire a alavanca das mudan-
ças da posição REVERSE (Marcha-atrás) antes de
o veículo estar completamente parado e o motor
a funcionar lentamente.
 Não mude a alavanca das mudanças entre
PARK (Estacionar), REVERSE (Marcha-atrás),
NEUTRAL (Ponto-morto) ou DRIVE (Conduzir)
quando o motor estiver a trabalhar acima do
ralenti.
 Antes de meter qualquer mudança, pressione o
pedal do travão com o pé.
NOTA: Tem de carregar e manter carregado o pedal
do travão ao sair da mudança PARK (Estacionar).
AVISO!
 É
perigoso sair de PARK (Estacionar)
ou NEUTRAL (Ponto-morto), se a velo-
cidade do motor for superior à velocidade de
ralenti. Se o seu pé não estiver firme no pedal do
travão, o veículo pode acelerar rapidamente para
a frente ou para trás. Poderá perder o controlo do
veículo e bater em alguém ou alguma coisa. Deve
apenas mudar de mudança quando o motor es-
tiver ao ralenti normalmente e quando o pé
estiver firme no pedal do travão.
 A deslocação não intencional de um veículo
pode causar lesões em quem está dentro e perto
do veículo. Como em todos os veículos, nunca
deve sair de um veículo com o motor a funcionar.
Antes de sair do veículo, utilize sempre o travão
de estacionamento, coloque a mudança PARK
(Estacionar) e desligue o motor. Com a ignição na
posição OFF (Desligado), a alavanca das mudan-
ças fica bloqueada em PARK (Estacionar), impe-
dindo o movimento indesejado do veículo.
 Quando sair do veículo, tranque-o sempre.
(Continuação)
237
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

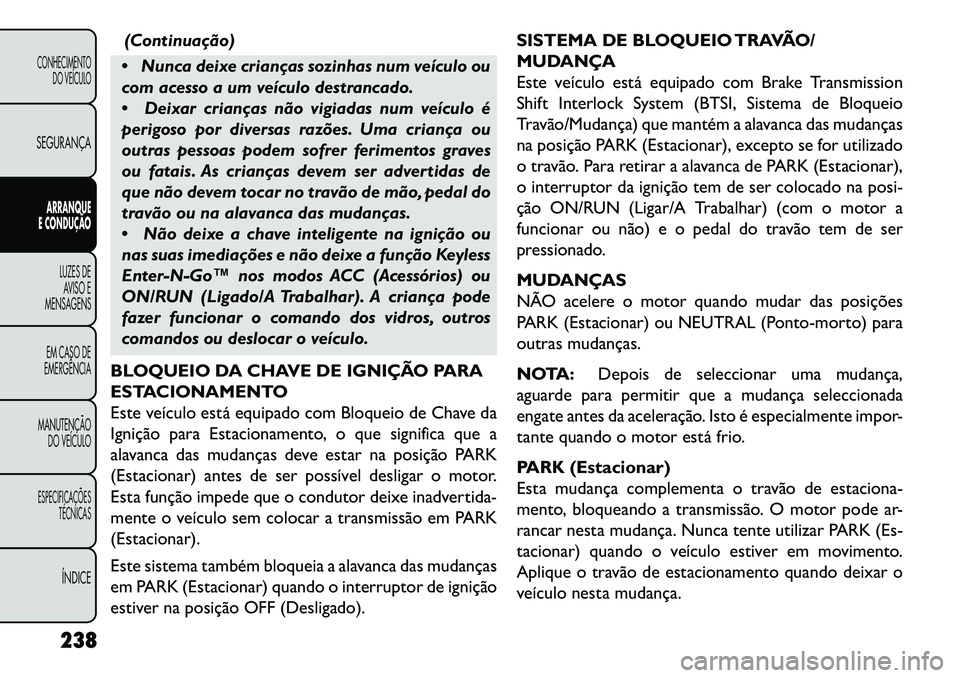

(Continuação)
 Nunca deixe crianças sozinhas num veículo ou
com acesso a um veículo destrancado.
 Deixar crianças não vigiadas num veículo é
perigoso por diversas razões. Uma criança ou
outras pessoas podem sofrer ferimentos graves
ou fatais. As crianças devem ser advertidas de
que não devem tocar no travão de mão, pedal do
travão ou na alavanca das mudanças.
 Não deixe a chave inteligente na ignição ou
nas suas imediações e não deixe a função Keyless
Enter-N-Go™ nos modos ACC (Acessórios) ou
ON/RUN (Ligado/A Trabalhar). A criança pode
fazer funcionar o comando dos vidros, outros
comandos ou deslocar o veículo.
BLOQUEIO DA CHAVE DE IGNIÇÃO PARA
ESTACIONAMENTO
Este veículo está equipado com Bloqueio de Chave da
Ignição para Estacionamento, o que significa que a
alavanca das mudanças deve estar na posição PARK
(Estacionar) antes de ser possível desligar o motor.
Esta função impede que o condutor deixe inadvertida-
mente o veículo sem colocar a transmissão em PARK
(Estacionar).
Este sistema também bloqueia a alavanca das mudanças
em PARK (Estacionar) quando o interruptor de ignição
estiver na posição OFF (Desligado). SISTEMA DE BLOQUEIO TRAVÃO/
MUDANÇA
Este veículo está equipado com Brake Transmission
Shift Interlock System (BTSI, Sistema de Bloqueio
Travão/Mudança) que mantém a alavanca das mudanças
na posição PARK (Estacionar), excepto se for utilizado
o travão. Para retirar a alavanca de PARK (Estacionar),
o interruptor da ignição tem de ser colocado na posi-
ção ON/RUN (Ligar/A Trabalhar) (com o motor a
funcionar ou não) e o pedal do travão tem de ser
pressionado.
MUDANÇAS
NÃO acelere o motor quando mudar das posições
PARK (Estacionar) ou NEUTRAL (Ponto-morto) para
outras mudanças.
NOTA:
Depois de seleccionar uma mudança,
aguarde para permitir que a mudança seleccionada
engate antes da aceleração. Isto é especialmente impor-
tante quando o motor está frio.
PARK (Estacionar)
Esta mudança complementa o travão de estaciona-
mento, bloqueando a transmissão. O motor pode ar-
rancar nesta mudança. Nunca tente utilizar PARK (Es-
tacionar) quando o veículo estiver em movimento.
Aplique o travão de estacionamento quando deixar o
veículo nesta mudança.
238
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEA VISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULO
ESPECIFICAÇÕES TÉCNICAS
ÍNDICE

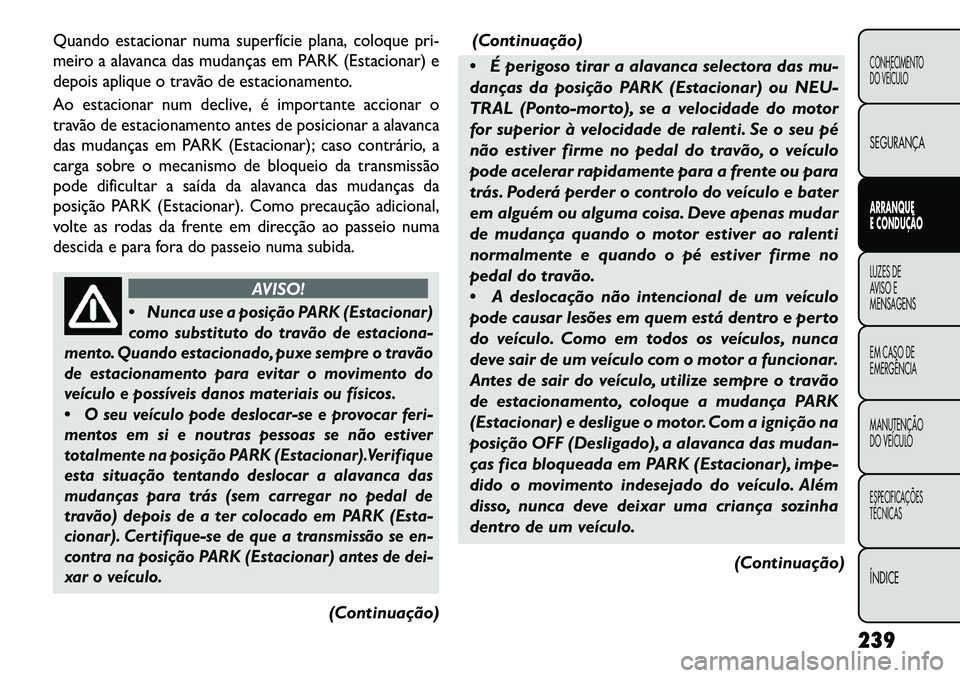

Quando estacionar numa superfície plana, coloque pri-
meiro a alavanca das mudanças em PARK (Estacionar) e
depois aplique o travão de estacionamento.
Ao estacionar num declive, é importante accionar o
travão de estacionamento antes de posicionar a alavanca
das mudanças em PARK (Estacionar); caso contrário, a
carga sobre o mecanismo de bloqueio da transmissão
pode dificultar a saída da alavanca das mudanças da
posição PARK (Estacionar). Como precaução adicional,
volte as rodas da frente em direcção ao passeio numa
descida e para fora do passeio numa subida.
AVISO!

Nunca use a posição PARK (Estacionar)
como substituto do travão de estaciona-
mento. Quando estacionado, puxe sempre o travão
de estacionamento para evitar o movimento do
veículo e possíveis danos materiais ou físicos.

O seu veículo pode deslocar-se e provocar feri-
mentos em si e noutras pessoas se não estiver
totalmente na posição PARK (Estacionar).Verifique
esta situação tentando deslocar a alavanca das
mudanças para trás (sem carregar no pedal de
travão) depois de a ter colocado em PARK (Esta-
cionar). Certifique-se de que a transmissão se en-
contra na posição PARK (Estacionar) antes de dei-
xar o veículo.
(Continuação) (Continuação)
 É perigoso tirar a alavanca selectora das mu-
danças da posição PARK (Estacionar) ou NEU-
TRAL (Ponto-morto), se a velocidade do motor
for superior à velocidade de ralenti. Se o seu pé
não estiver firme no pedal do travão, o veículo
pode acelerar rapidamente para a frente ou para
trás. Poderá perder o controlo do veículo e bater
em alguém ou alguma coisa. Deve apenas mudar
de mudança quando o motor estiver ao ralenti
normalmente e quando o pé estiver firme no
pedal do travão.
 A deslocação não intencional de um veículo
pode causar lesões em quem está dentro e perto
do veículo. Como em todos os veículos, nunca
deve sair de um veículo com o motor a funcionar.
Antes de sair do veículo, utilize sempre o travão
de estacionamento, coloque a mudança PARK
(Estacionar) e desligue o motor. Com a ignição na
posição OFF (Desligado), a alavanca das mudan-
ças fica bloqueada em PARK (Estacionar), impe-
dido o movimento indesejado do veículo. Além
disso, nunca deve deixar uma criança sozinha
dentro de um veículo.
(Continuação)
239
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

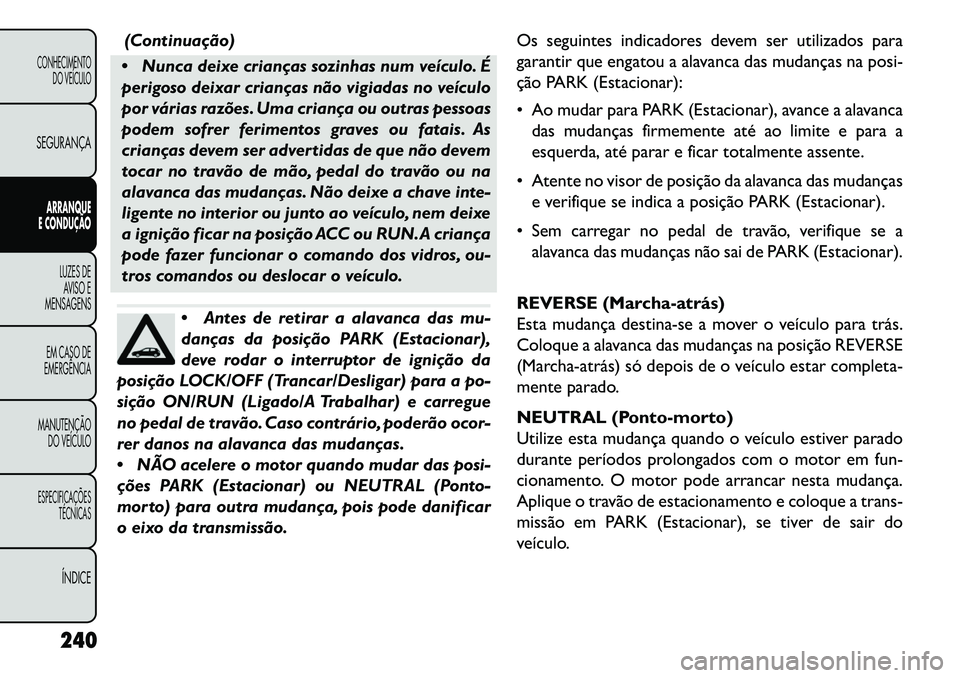

(Continuação)
 Nunca deixe crianças sozinhas num veículo. É
perigoso deixar crianças não vigiadas no veículo
por várias razões. Uma criança ou outras pessoas
podem sofrer ferimentos graves ou fatais. As
crianças devem ser advertidas de que não devem
tocar no travão de mão, pedal do travão ou na
alavanca das mudanças. Não deixe a chave inte-
ligente no interior ou junto ao veículo, nem deixe
a ignição ficar na posição ACC ou RUN.A criança
pode fazer funcionar o comando dos vidros, ou-
tros comandos ou deslocar o veículo.
 Antes de retirar a alavanca das mu-
danças da posição PARK (Estacionar),
deve rodar o interruptor de ignição da
posição LOCK/OFF (Trancar/Desligar) para a po-
sição ON/RUN (Ligado/A Trabalhar) e carregue
no pedal de travão. Caso contrário, poderão ocor-
rer danos na alavanca das mudanças.
 NÃO acelere o motor quando mudar das posi-
ções PARK (Estacionar) ou NEUTRAL (Ponto-
morto) para outra mudança, pois pode danificar
o eixo da transmissão. Os seguintes indicadores devem ser utilizados para
garantir que engatou a alavanca das mudanças na posi-
ção PARK (Estacionar):
 Ao mudar para PARK (Estacionar), avance a alavanca
das mudanças firmemente até ao limite e para a
esquerda, até parar e ficar totalmente assente.
 Atente no visor de posição da alavanca das mudanças e verifique se indica a posição PARK (Estacionar).
 Sem carregar no pedal de travão, verifique se a alavanca das mudanças não sai de PARK (Estacionar).
REVERSE (Marcha­atrás)
Esta mudança destina-se a mover o veículo para trás.
Coloque a alavanca das mudanças na posição REVERSE
(Marcha­atrás) só depois de o veículo estar completa-
mente parado.
NEUTRAL (Ponto-morto)
Utilize esta mudança quando o veículo estiver parado
durante períodos prolongados com o motor em fun-
cionamento. O motor pode arrancar nesta mudança.
Aplique o travão de estacionamento e coloque a trans-
missão em PARK (Estacionar), se tiver de sair do
veículo.
240
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEA VISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULO
ESPECIFICAÇÕES TÉCNICAS
ÍNDICE

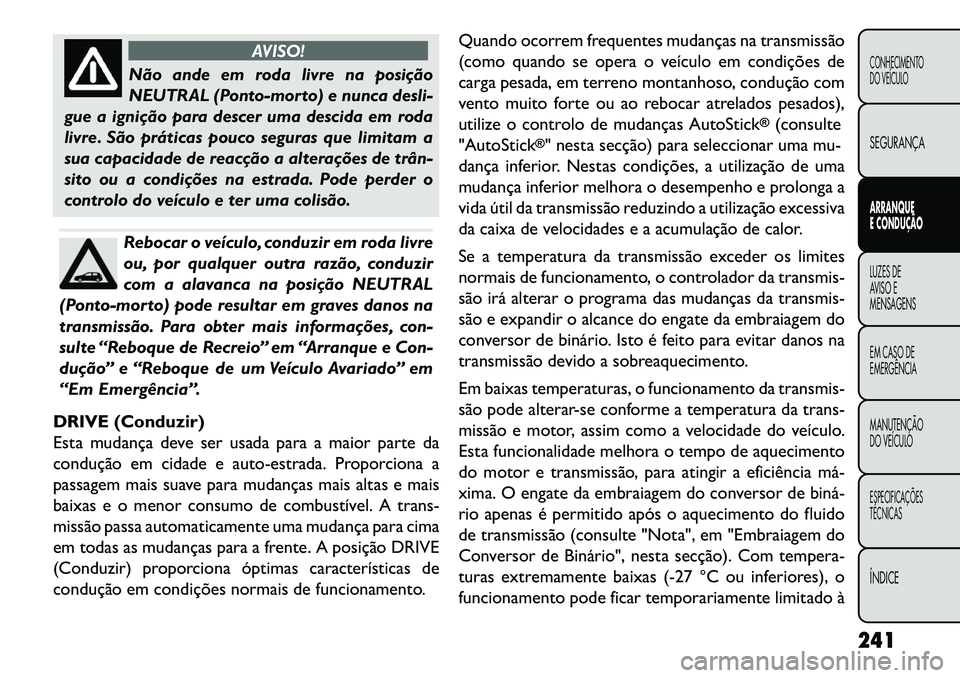

AVISO!
Não ande em roda livre na posição
NEUTR
AL (Ponto-morto) e nunca desli-
gue a ignição para descer uma descida em roda
livre. São práticas pouco seguras que limitam a
sua capacidade de reacção a alterações de trân­
sito ou a condições na estrada. Pode perder o
controlo do veículo e ter uma colisão.Rebocar o veículo, conduzir em roda livre
ou, por qualquer outra razão, conduzir
com a alavanca na posição NEUTRAL
(Ponto-morto) pode resultar em graves danos na
transmissão. Para obter mais informações, con-
sulte “Reboque de Recreio” em “Arranque e Con-
dução” e “Reboque de um Veículo Avariado” em
“Em Emergência”.
DRIVE (Conduzir)
Esta mudança deve ser usada para a maior parte da
condução em cidade e auto-estrada. Proporciona a
passagem mais suave para mudanças mais altas e mais
baixas e o menor consumo de combustível. A trans-
missão passa automaticamente uma mudança para cima
em todas as mudanças para a frente. A posição DRIVE
(Conduzir) proporciona óptimas características de
condução em condições normais de funcionamento. Quando ocorrem frequentes mudanças na transmissão
(como quando se opera o veículo em condições de
carga pesada, em terreno montanhoso, condução com
vento muito forte ou ao rebocar atrelados pesados),
utilize o controlo de mudanças AutoStick
®(consulte
"AutoStick
®" nesta secção) para seleccionar uma mu-
dança inferior. Nestas condições, a utilização de uma
mudança inferior melhora o desempenho e prolonga a
vida útil da transmissão reduzindo a utilização excessiva
da caixa de velocidades e a acumulação de calor.
Se a temperatura da transmissão exceder os limites
normais de funcionamento, o controlador da transmis-
são irá alterar o programa das mudanças da transmis-
são e expandir o alcance do engate da embraiagem do
conversor de binário. Isto é feito para evitar danos na
transmissão devido a sobreaquecimento.
Em baixas temperaturas, o funcionamento da transmis-
são pode alterar-se conforme a temperatura da trans-
missão e motor, assim como a velocidade do veículo.
Esta funcionalidade melhora o tempo de aquecimento
do motor e transmissão, para atingir a eficiência má­
xima. O engate da embraiagem do conversor de biná­
rio apenas é permitido após o aquecimento do fluido
de transmissão (consulte "Nota", em "Embraiagem do
Conversor de Binário", nesta secção). Com tempera-
turas extremamente baixas (-27 °C ou inferiores), o
funcionamento pode ficar temporariamente limitado à
241
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

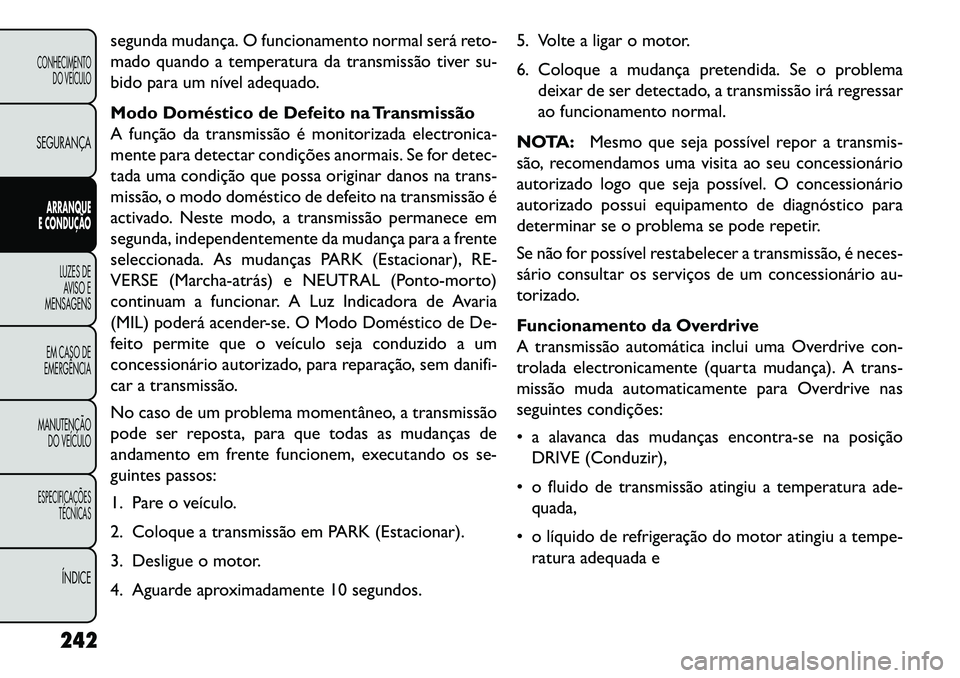

segunda mudança. O funcionamento normal será reto-
mado quando a temperatura da transmissão tiver su-
bido para um nível adequado.
Modo Doméstico de Defeito na Transmissão
A função da transmissão é monitorizada electronica-
mente para detectar condições anormais. Se for detec-
tada uma condição que possa originar danos na trans-
missão, o modo doméstico de defeito na transmissão é
activado. Neste modo, a transmissão permanece em
segunda, independentemente da mudança para a frente
seleccionada. As mudanças PARK (Estacionar), RE-
VERSE (Marcha­atrás) e NEUTRAL (Ponto-morto)
continuam a funcionar. A Luz Indicadora de Avaria
(MIL) poderá acender-se. O Modo Doméstico de De-
feito permite que o veículo seja conduzido a um
concessionário autorizado, para reparação, sem danifi-
car a transmissão.
No caso de um problema momentâneo, a transmissão
pode ser reposta, para que todas as mudanças de
andamento em frente funcionem, executando os se-
guintes passos:
1. Pare o veículo.
2. Coloque a transmissão em PARK (Estacionar).
3. Desligue o motor.
4. Aguarde aproximadamente 10 segundos.5. Volte a ligar o motor.
6. Coloque a mudança pretendida. Se o problema
deixar de ser detectado, a transmissão irá regressar
ao funcionamento normal.
NOTA: Mesmo que seja possível repor a transmis-
são, recomendamos uma visita ao seu concessionário
autorizado logo que seja possível. O concessionário
autorizado possui equipamento de diagnóstico para
determinar se o problema se pode repetir.
Se não for possível restabelecer a transmissão, é neces-
sário consultar os serviços de um concessionário au-
torizado.
Funcionamento da Overdrive
A transmissão automática inclui uma Overdrive con-
trolada electronicamente (quarta mudança). A trans-
missão muda automaticamente para Overdrive nas
seguintes condições:
 a alavanca das mudanças encontra-se na posição
DRIVE (Conduzir),
 o fluido de transmissão atingiu a temperatura ade- quada,
 o líquido de refrigeração do motor atingiu a tempe- ratura adequada e
242
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEA VISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULO
ESPECIFICAÇÕES TÉCNICAS
ÍNDICE

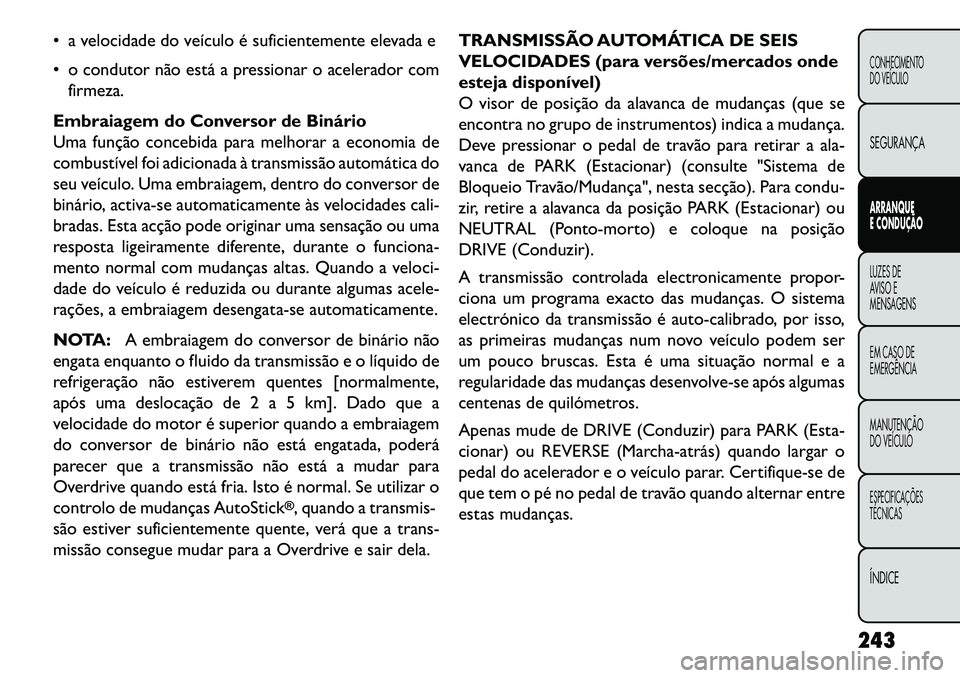

 a velocidade do veículo é suficientemente elevada e
 o condutor não está a pressionar o acelerador comfirmeza.
Embraiagem do Conversor de Binário
Uma função concebida para melhorar a economia de
combustível foi adicionada à transmissão automática do
seu veículo. Uma embraiagem, dentro do conversor de
binário, activa-se automaticamente às velocidades cali-
bradas. Esta acção pode originar uma sensação ou uma
resposta ligeiramente diferente, durante o funciona-
mento normal com mudanças altas. Quando a veloci-
dade do veículo é reduzida ou durante algumas acele-
rações, a embraiagem desengata-se automaticamente.
NOTA: A embraiagem do conversor de binário não
engata enquanto o fluido da transmissão e o líquido de
refrigeração não estiverem quentes [normalmente,
após uma deslocação de 2 a 5 km]. Dado que a
velocidade do motor é superior quando a embraiagem
do conversor de binário não está engatada, poderá
parecer que a transmissão não está a mudar para
Overdrive quando está fria. Isto é normal. Se utilizar o
controlo de mudanças AutoStick
®, quando a transmis-
são estiver suficientemente quente, verá que a trans-
missão consegue mudar para a Overdrive e sair dela. TRANSMISSÃO AUTOMÁTICA DE SEIS
VELOCIDADES (para versões/mercados onde
esteja disponível)
O visor de posição da alavanca de mudanças (que se
encontra no grupo de instrumentos) indica a mudança.
Deve pressionar o pedal de travão para retirar a ala-
vanca de PARK (Estacionar) (consulte "Sistema de
Bloqueio Travão/Mudança", nesta secção). Para condu-
zir, retire a alavanca da posição PARK (Estacionar) ou
NEUTRAL (Ponto-morto) e coloque na posição
DRIVE (Conduzir).
A transmissão controlada electronicamente propor-
ciona um programa exacto das mudanças. O sistema
electrónico da transmissão é auto-calibrado, por isso,
as primeiras mudanças num novo veículo podem ser
um pouco bruscas. Esta é uma situação normal e a
regularidade das mudanças desenvolve-se após algumas
centenas de quilómetros.
Apenas mude de DRIVE (Conduzir) para PARK (Esta-
cionar) ou REVERSE (Marcha­atrás) quando largar o
pedal do acelerador e o veículo parar. Certifique-se de
que tem o pé no pedal de travão quando alternar entre
estas mudanças.
243
CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DE
AVISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULOESPECIFICAÇÕES
TÉCNICASÍNDICE

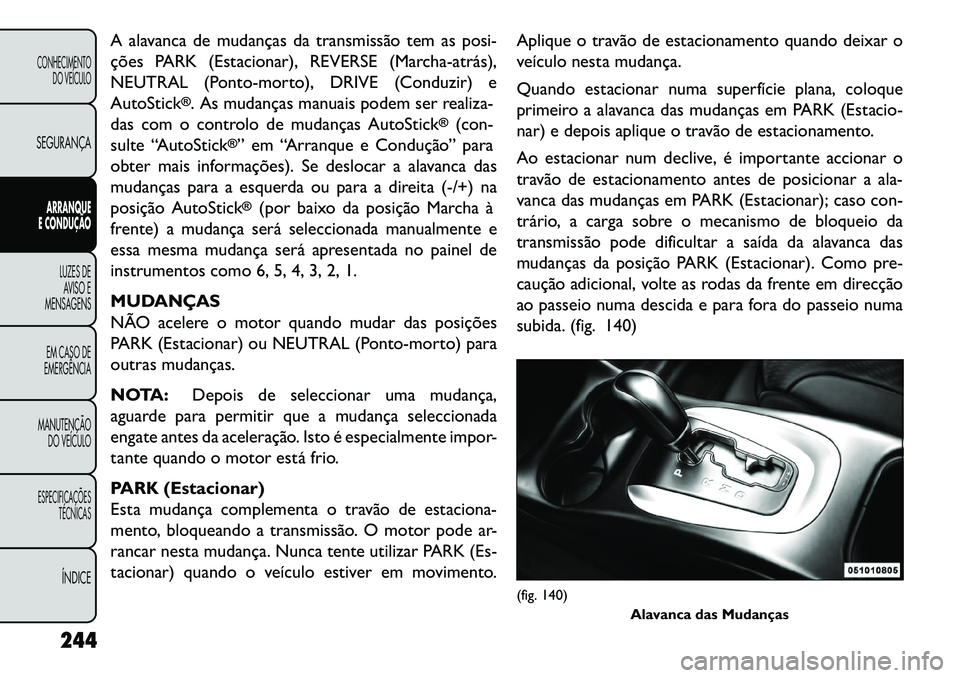

A alavanca de mudanças da transmissão tem as posi-
ções PARK (Estacionar), REVERSE (Marcha­atrás),
NEUTRAL (Ponto-morto), DRIVE (Conduzir) e
AutoStick
®. As mudanças manuais podem ser realiza-
das com o controlo de mudanças AutoStick
®
(con-
sulte “AutoStick
®” em “Arranque e Condução” para
obter mais informações). Se deslocar a alavanca das
mudanças para a esquerda ou para a direita (-/+) na
posição AutoStick®
(por baixo da posição Marcha à
frente) a mudança será seleccionada manualmente e
essa mesma mudança será apresentada no painel de
instrumentos como 6, 5, 4, 3, 2, 1.
MUDANÇAS
NÃO acelere o motor quando mudar das posições
PARK (Estacionar) ou NEUTRAL (Ponto-morto) para
outras mudanças.
NOTA: Depois de seleccionar uma mudança,
aguarde para permitir que a mudança seleccionada
engate antes da aceleração. Isto é especialmente impor-
tante quando o motor está frio.
PARK (Estacionar)
Esta mudança complementa o travão de estaciona-
mento, bloqueando a transmissão. O motor pode ar-
rancar nesta mudança. Nunca tente utilizar PARK (Es-
tacionar) quando o veículo estiver em movimento. Aplique o travão de estacionamento quando deixar o
veículo nesta mudança.
Quando estacionar numa superfície plana, coloque
primeiro a alavanca das mudanças em PARK (Estacio-
nar) e depois aplique o travão de estacionamento.
Ao estacionar num declive, é importante accionar o
travão de estacionamento antes de posicionar a ala-
vanca das mudanças em PARK (Estacionar); caso con-
trário, a carga sobre o mecanismo de bloqueio da
transmissão pode dificultar a saída da alavanca das
mudanças da posição PARK (Estacionar). Como pre-
caução adicional, volte as rodas da frente em direcção
ao passeio numa descida e para fora do passeio numa
subida. (fig. 140)
(fig. 140)
Alavanca das Mudanças
244
CONHECIMENTO DO VEÍCULOSEGURANÇAARRANQUE
E CONDUÇÃO
LUZES DEA VISO E
MENSAGENS
EM CASO DE
EMERGÊNCIA
MANUTENÇÃO DO VEÍCULO
ESPECIFICAÇÕES TÉCNICAS
ÍNDICE
