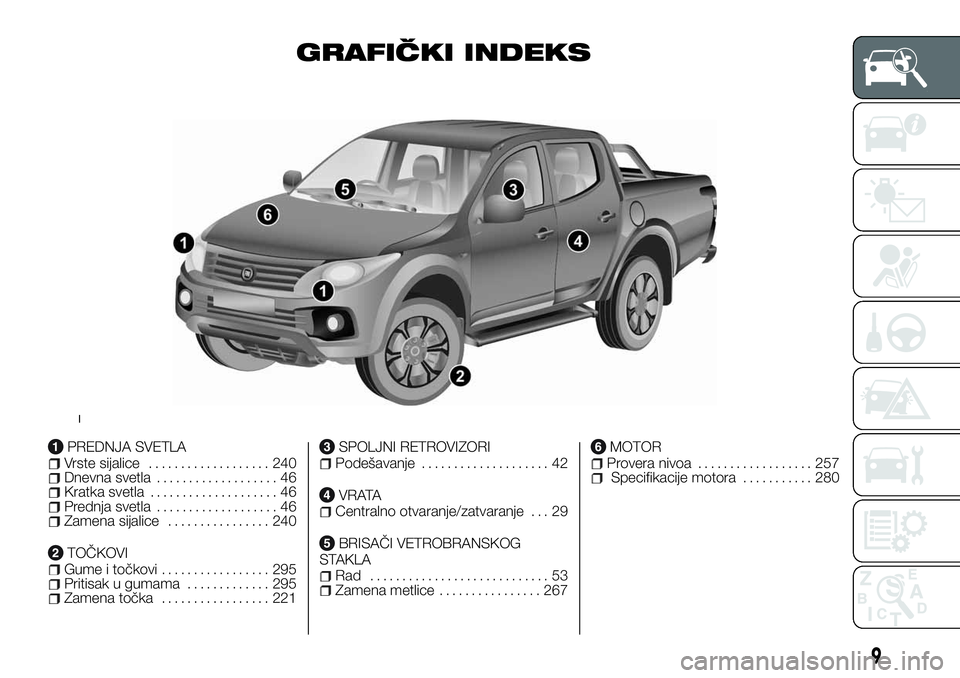

Page 11 of 312
GRAFIČKI INDEKS
PREDNJA SVETLAVrste sijalice................... 240Dnevna svetla................... 46Kratka svetla.................... 46Prednja svetla................... 46Zamena sijalice................ 240
TOČKOVIGume i točkovi................. 295Pritisak u gumama............. 295Zamena točka................. 221
SPOLJNI RETROVIZORIPodešavanje.................... 42
VRATACentralno otvaranje/zatvaranje . . . 29
BRISAČI VETROBRANSKOG
STAKLA
Rad ............................ 53Zamena metlice................ 267
MOTORProvera nivoa.................. 257Specifikacije motora........... 280
1
9

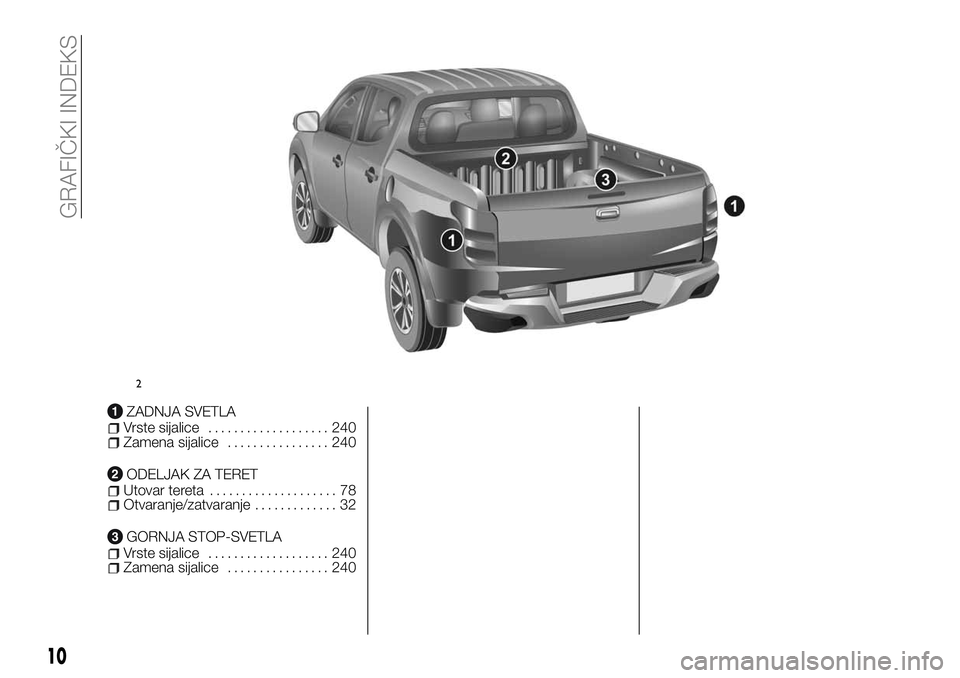

Page 12 of 312
ZADNJA SVETLAVrste sijalice................... 240Zamena sijalice................ 240
ODELJAK ZA TERETUtovar tereta.................... 78Otvaranje/zatvaranje............. 32
GORNJA STOP-SVETLAVrste sijalice................... 240Zamena sijalice................ 240
2
10
GRAFIČKI INDEKS

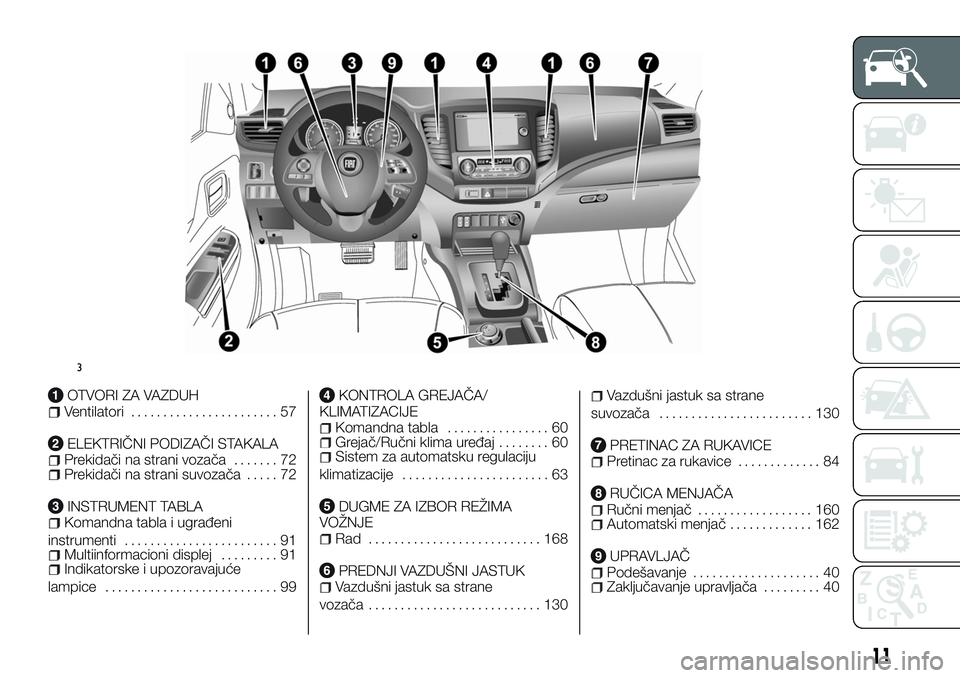

Page 13 of 312
OTVORI ZA VAZDUHVentilatori....................... 57
ELEKTRIČNI PODIZAČI STAKALAPrekidači na strani vozača....... 72Prekidači na strani suvozača..... 72
INSTRUMENT TABLAKomandna tabla i ugrađeni
instrumenti........................ 91
Multiinformacioni displej......... 91Indikatorske i upozoravajuće
lampice........................... 99
KONTROLA GREJAČA/
KLIMATIZACIJE
Komandna tabla................ 60Grejač/Ručni klima uređaj........ 60Sistem za automatsku regulaciju
klimatizacije....................... 63
DUGME ZA IZBOR REŽIMA
VOŽNJE
Rad ........................... 168
PREDNJI VAZDUŠNI JASTUKVazdušni jastuk sa strane
vozača........................... 130
Vazdušni jastuk sa strane
suvozača........................ 130
PRETINAC ZA RUKAVICEPretinac za rukavice............. 84
RUČICA MENJAČARučni menjač.................. 160Automatski menjač............. 162
UPRAVLJAČPodešavanje.................... 40Zaključavanje upravljača......... 40
3
11
Page 14 of 312

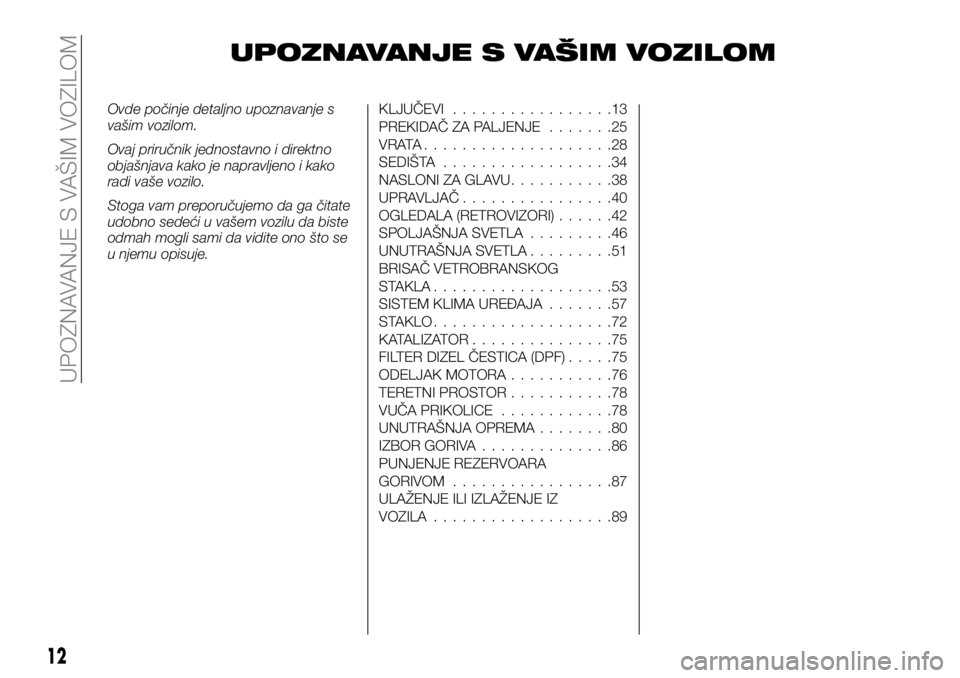

UPOZNAVANJE S VAŠIM VOZILOM
Ovde počinje detaljno upoznavanje s
vašim vozilom.
Ovaj priručnik jednostavno i direktno
objašnjava kako je napravljeno i kako
radi vaše vozilo.
Stoga vam preporučujemo da ga čitate
udobno sedeći u vašem vozilu da biste
odmah mogli sami da vidite ono što se
u njemu opisuje.KLJUČEVI.................13
PREKIDAČ ZA PALJENJE.......25
VRATA....................28
SEDIŠTA..................34
NASLONI ZA GLAVU...........38
UPRAVLJAČ................40
OGLEDALA (RETROVIZORI)......42
SPOLJAŠNJA SVETLA.........46
UNUTRAŠNJA SVETLA.........51
BRISAČ VETROBRANSKOG
STAKLA...................53
SISTEM KLIMA UREĐAJA.......57
STAKLO...................72
KATALIZATOR...............75
FILTER DIZEL ČESTICA (DPF).....75
ODELJAK MOTORA...........76
TERETNI PROSTOR...........78
VUČA PRIKOLICE............78
UNUTRAŠNJA OPREMA........80
IZBOR GORIVA..............86
PUNJENJE REZERVOARA
GORIVOM.................87
ULAŽENJE ILI IZLAŽENJE IZ
VOZILA...................89
12
UPOZNAVANJE S VAŠIM VOZILOM

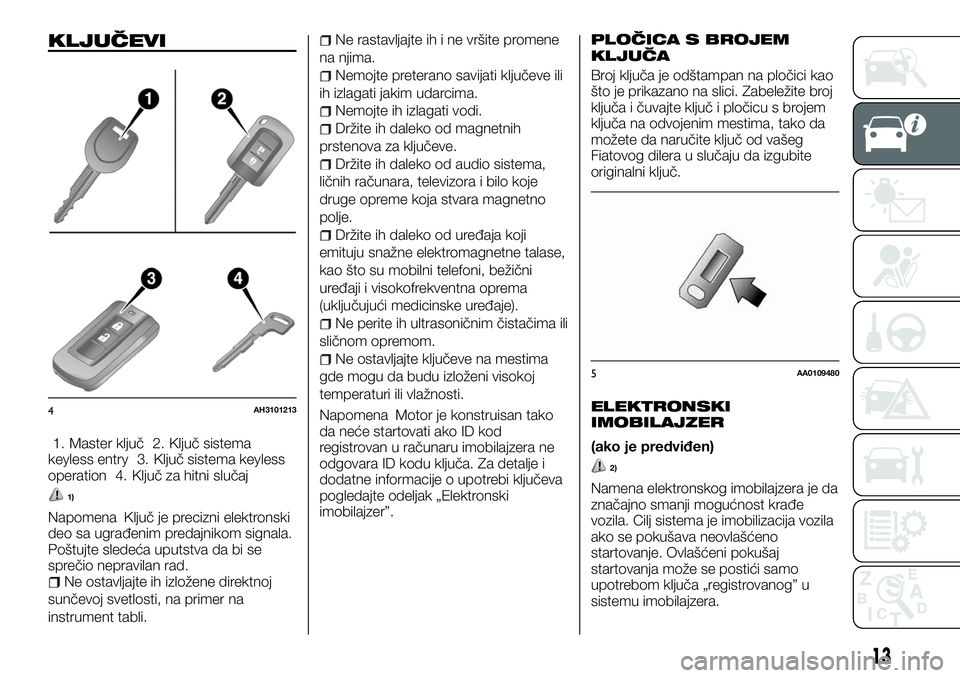

Page 15 of 312
KLJUČEVI
1. Master ključ 2. Ključ sistema
keyless entry 3. Ključ sistema keyless
operation 4. Ključ za hitni slučaj
1)
Napomena Ključ je precizni elektronski
deo sa ugrađenim predajnikom signala.
Poštujte sledeća uputstva da bi se
sprečio nepravilan rad.
Ne ostavljajte ih izložene direktnoj
sunčevoj svetlosti, na primer na
instrument tabli.
Ne rastavljajte ih i ne vršite promene
na njima.
Nemojte preterano savijati ključeve ili
ih izlagati jakim udarcima.
Nemojte ih izlagati vodi.
Držite ih daleko od magnetnih
prstenova za ključeve.
Držite ih daleko od audio sistema,
ličnih računara, televizora i bilo koje
druge opreme koja stvara magnetno
polje.
Držite ih daleko od uređaja koji
emituju snažne elektromagnetne talase,
kao što su mobilni telefoni, bežični
uređaji i visokofrekventna oprema
(uključujući medicinske uređaje).
Ne perite ih ultrasoničnim čistačima ili
sličnom opremom.
Ne ostavljajte ključeve na mestima
gde mogu da budu izloženi visokoj
temperaturi ili vlažnosti.
Napomena Motor je konstruisan tako
da neće startovati ako ID kod
registrovan u računaru imobilajzera ne
odgovara ID kodu ključa. Za detalje i
dodatne informacije o upotrebi ključeva
pogledajte odeljak „Elektronski
imobilajzer”.
PLOČICA S BROJEM
KLJUČA
Broj ključa je odštampan na pločici kao
što je prikazano na slici. Zabeležite broj
ključa i čuvajte ključ i pločicu s brojem
ključa na odvojenim mestima, tako da
možete da naručite ključ od vašeg
Fiatovog dilera u slučaju da izgubite
originalni ključ.
ELEKTRONSKI
IMOBILAJZER
(ako je predviđen)
2)
Namena elektronskog imobilajzera je da
značajno smanji mogućnost krađe
vozila. Cilj sistema je imobilizacija vozila
ako se pokušava neovlašćeno
startovanje. Ovlašćeni pokušaj
startovanja može se postići samo
upotrebom ključa „registrovanog” u
sistemu imobilajzera.
4AH3101213
5AA0109480
13

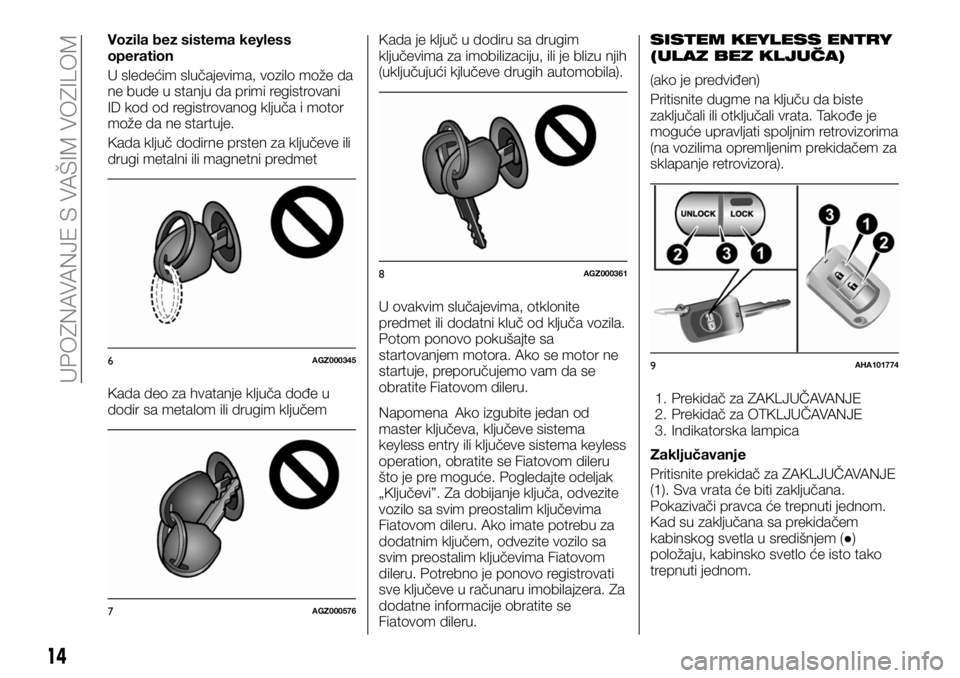

Page 16 of 312
Vozila bez sistema keyless
operation
U sledećim slučajevima, vozilo može da
ne bude u stanju da primi registrovani
ID kod od registrovanog ključa i motor
može da ne startuje.
Kada ključ dodirne prsten za ključeve ili
drugi metalni ili magnetni predmet
Kada deo za hvatanje ključa dođe u
dodir sa metalom ili drugim ključemKada je ključ u dodiru sa drugim
ključevima za imobilizaciju, ili je blizu njih
(uključujući kjlučeve drugih automobila).
U ovakvim slučajevima, otklonite
predmet ili dodatni kluč od ključa vozila.
Potom ponovo pokušajte sa
startovanjem motora. Ako se motor ne
startuje, preporučujemo vam da se
obratite Fiatovom dileru.
Napomena Ako izgubite jedan od
master ključeva, ključeve sistema
keyless entry ili ključeve sistema keyless
operation, obratite se Fiatovom dileru
što je pre moguće. Pogledajte odeljak
„Ključevi”. Za dobijanje ključa, odvezite
vozilo sa svim preostalim ključevima
Fiatovom dileru. Ako imate potrebu za
dodatnim ključem, odvezite vozilo sa
svim preostalim ključevima Fiatovom
dileru. Potrebno je ponovo registrovati
sve ključeve u računaru imobilajzera. Za
dodatne informacije obratite se
Fiatovom dileru.SISTEM KEYLESS ENTRY
(ULAZ BEZ KLJUČA)
(ako je predviđen)
Pritisnite dugme na ključu da biste
zaključali ili otključali vrata. Takođe je
moguće upravljati spoljnim retrovizorima
(na vozilima opremljenim prekidačem za
sklapanje retrovizora).
1. Prekidač za ZAKLJUČAVANJE
2. Prekidač za OTKLJUČAVANJE
3. Indikatorska lampica
Zaključavanje
Pritisnite prekidač za ZAKLJUČAVANJE
(1). Sva vrata će biti zaključana.
Pokazivači pravca će trepnuti jednom.
Kad su zaključana sa prekidačem
kabinskog svetla u središnjem (●)
položaju, kabinsko svetlo će isto tako
trepnuti jednom.
6AGZ000345
7AGZ000576
8AGZ000361
9AHA101774
14
UPOZNAVANJE S VAŠIM VOZILOM

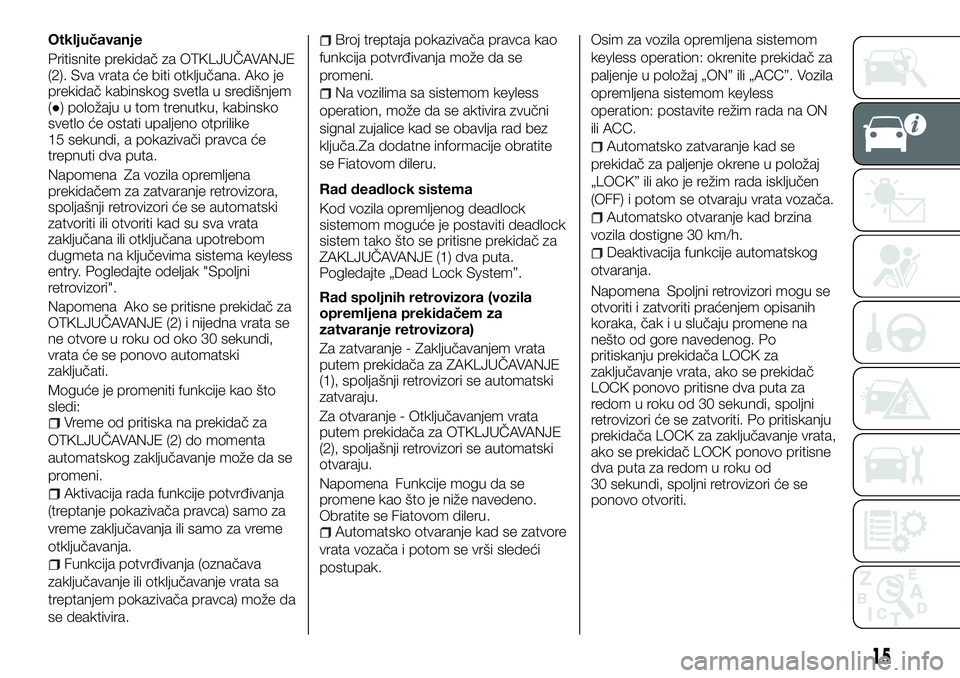

Page 17 of 312
Otključavanje
Pritisnite prekidač za OTKLJUČAVANJE
(2). Sva vrata će biti otključana. Ako je
prekidač kabinskog svetla u središnjem
(●) položaju u tom trenutku, kabinsko
svetlo će ostati upaljeno otprilike
15 sekundi, a pokazivači pravca će
trepnuti dva puta.
Napomena Za vozila opremljena
prekidačem za zatvaranje retrovizora,
spoljašnji retrovizori će se automatski
zatvoriti ili otvoriti kad su sva vrata
zaključana ili otključana upotrebom
dugmeta na ključevima sistema keyless
entry. Pogledajte odeljak "Spoljni
retrovizori".
Napomena Ako se pritisne prekidač za
OTKLJUČAVANJE (2) i nijedna vrata se
ne otvore u roku od oko 30 sekundi,
vrata će se ponovo automatski
zaključati.
Moguće je promeniti funkcije kao što
sledi:
Vreme od pritiska na prekidač za
OTKLJUČAVANJE (2) do momenta
automatskog zaključavanje može da se
promeni.
Aktivacija rada funkcije potvrđivanja
(treptanje pokazivača pravca) samo za
vreme zaključavanja ili samo za vreme
otključavanja.
Funkcija potvrđivanja (označava
zaključavanje ili otključavanje vrata sa
treptanjem pokazivača pravca) može da
se deaktivira.
Broj treptaja pokazivača pravca kao
funkcija potvrđivanja može da se
promeni.
Na vozilima sa sistemom keyless
operation, može da se aktivira zvučni
signal zujalice kad se obavlja rad bez
ključa.Za dodatne informacije obratite
se Fiatovom dileru.
Rad deadlock sistema
Kod vozila opremljenog deadlock
sistemom moguće je postaviti deadlock
sistem tako što se pritisne prekidač za
ZAKLJUČAVANJE (1) dva puta.
Pogledajte „Dead Lock System”.
Rad spoljnih retrovizora (vozila
opremljena prekidačem za
zatvaranje retrovizora)
Za zatvaranje - Zaključavanjem vrata
putem prekidača za ZAKLJUČAVANJE
(1), spoljašnji retrovizori se automatski
zatvaraju.
Za otvaranje - Otključavanjem vrata
putem prekidača za OTKLJUČAVANJE
(2), spoljašnji retrovizori se automatski
otvaraju.
Napomena Funkcije mogu da se
promene kao što je niže navedeno.
Obratite se Fiatovom dileru.
Automatsko otvaranje kad se zatvore
vrata vozača i potom se vrši sledeći
postupak.Osim za vozila opremljena sistemom
keyless operation: okrenite prekidač za
paljenje u položaj „ON” ili „ACC”. Vozila
opremljena sistemom keyless
operation: postavite režim rada na ON
ili ACC.
Automatsko zatvaranje kad se
prekidač za paljenje okrene u položaj
„LOCK” ili ako je režim rada isključen
(OFF) i potom se otvaraju vrata vozača.
Automatsko otvaranje kad brzina
vozila dostigne 30 km/h.
Deaktivacija funkcije automatskog
otvaranja.
Napomena Spoljni retrovizori mogu se
otvoriti i zatvoriti praćenjem opisanih
koraka, čak i u slučaju promene na
nešto od gore navedenog. Po
pritiskanju prekidača LOCK za
zaključavanje vrata, ako se prekidač
LOCK ponovo pritisne dva puta za
redom u roku od 30 sekundi, spoljni
retrovizori će se zatvoriti. Po pritiskanju
prekidača LOCK za zaključavanje vrata,
ako se prekidač LOCK ponovo pritisne
dva puta za redom u roku od
30 sekundi, spoljni retrovizori će se
ponovo otvoriti.
15

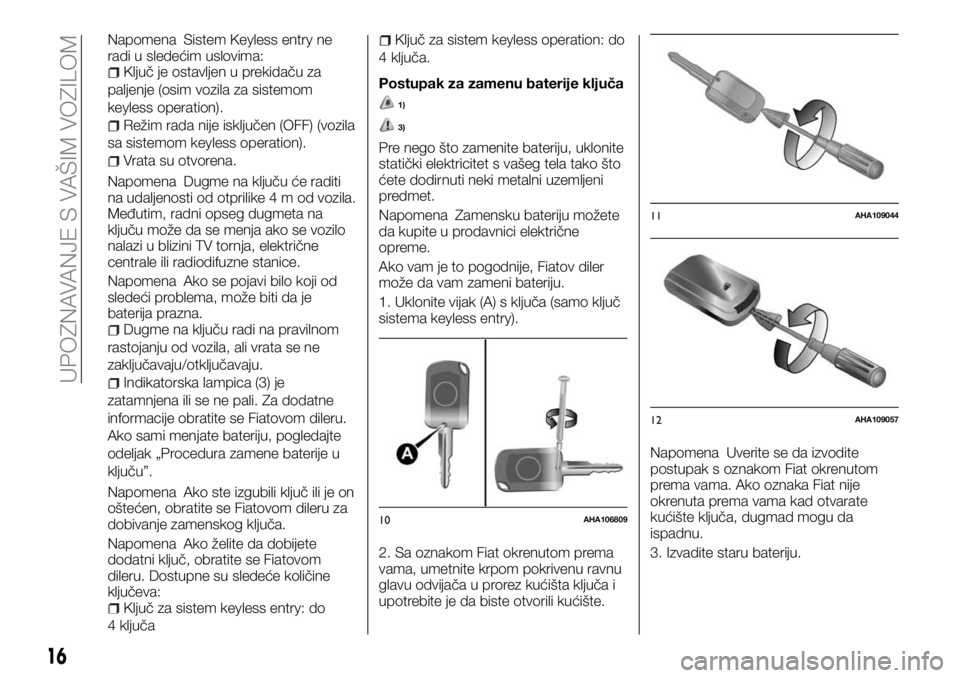

Page 18 of 312
Napomena Sistem Keyless entry ne
radi u sledećim uslovima:
Ključ je ostavljen u prekidaču za
paljenje (osim vozila za sistemom
keyless operation).
Režim rada nije isključen (OFF) (vozila
sa sistemom keyless operation).
Vrata su otvorena.
Napomena Dugme na ključu će raditi
na udaljenosti od otprilike4modvozila.
Međutim, radni opseg dugmeta na
ključu može da se menja ako se vozilo
nalazi u blizini TV tornja, električne
centrale ili radiodifuzne stanice.
Napomena Ako se pojavi bilo koji od
sledeći problema, može biti da je
baterija prazna.
Dugme na ključu radi na pravilnom
rastojanju od vozila, ali vrata se ne
zaključavaju/otključavaju.
Indikatorska lampica (3) je
zatamnjena ili se ne pali. Za dodatne
informacije obratite se Fiatovom dileru.
Ako sami menjate bateriju, pogledajte
odeljak „Procedura zamene baterije u
ključu”.
Napomena Ako ste izgubili ključ ili je on
oštećen, obratite se Fiatovom dileru za
dobivanje zamenskog ključa.
Napomena Ako želite da dobijete
dodatni ključ, obratite se Fiatovom
dileru. Dostupne su sledeće količine
ključeva:
Ključ za sistem keyless entry: do
4 ključa
Ključ za sistem keyless operation: do
4 ključa.
Postupak za zamenu baterije ključa
1)
3)
Pre nego što zamenite bateriju, uklonite
statički elektricitet s vašeg tela tako što
ćete dodirnuti neki metalni uzemljeni
predmet.
Napomena Zamensku bateriju možete
da kupite u prodavnici električne
opreme.
Ako vam je to pogodnije, Fiatov diler
može da vam zameni bateriju.
1. Uklonite vijak (A) s ključa (samo ključ
sistema keyless entry).
2. Sa oznakom Fiat okrenutom prema
vama, umetnite krpom pokrivenu ravnu
glavu odvijača u prorez kućišta ključa i
upotrebite je da biste otvorili kućište.Napomena Uverite se da izvodite
postupak s oznakom Fiat okrenutom
prema vama. Ako oznaka Fiat nije
okrenuta prema vama kad otvarate
kućište ključa, dugmad mogu da
ispadnu.
3. Izvadite staru bateriju.
10AHA106809
11AHA109044
12AHA109057
16
UPOZNAVANJE S VAŠIM VOZILOM
Page 19 of 312

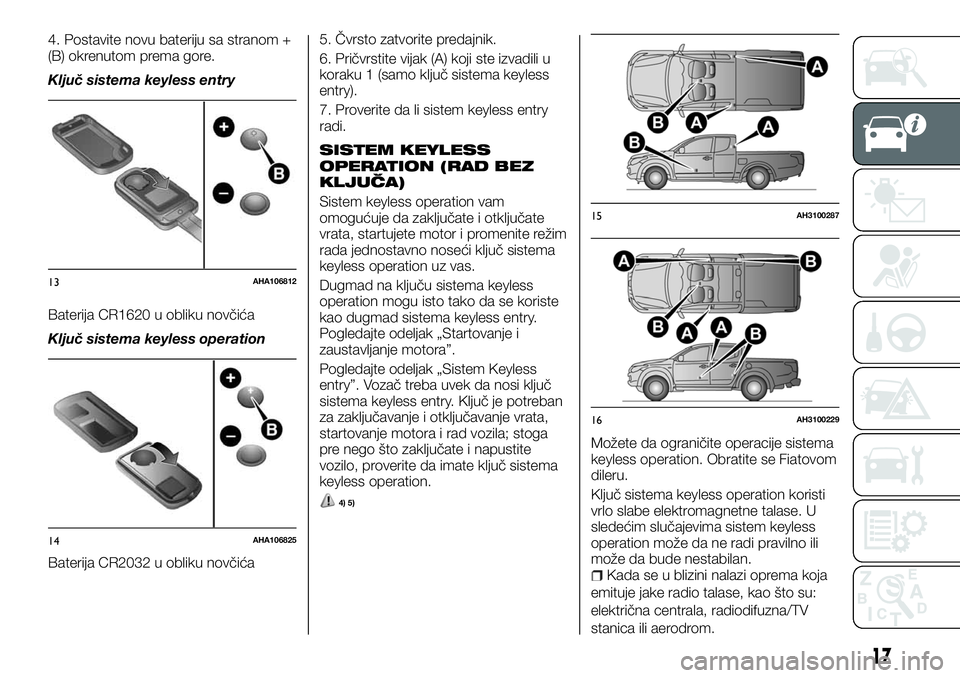

4. Postavite novu bateriju sa stranom +
(B) okrenutom prema gore.
Ključ sistema keyless entry
Baterija CR1620 u obliku novčića
Ključ sistema keyless operation
Baterija CR2032 u obliku novčića5. Čvrsto zatvorite predajnik.
6. Pričvrstite vijak (A) koji ste izvadili u
koraku 1 (samo ključ sistema keyless
entry).
7. Proverite da li sistem keyless entry
radi.
SISTEM KEYLESS
OPERATION (RAD BEZ
KLJUČA)
Sistem keyless operation vam
omogućuje da zaključate i otključate
vrata, startujete motor i promenite režim
rada jednostavno noseći ključ sistema
keyless operation uz vas.
Dugmad na ključu sistema keyless
operation mogu isto tako da se koriste
kao dugmad sistema keyless entry.
Pogledajte odeljak „Startovanje i
zaustavljanje motora”.
Pogledajte odeljak „Sistem Keyless
entry”. Vozač treba uvek da nosi ključ
sistema keyless entry. Ključ je potreban
za zaključavanje i otključavanje vrata,
startovanje motora i rad vozila; stoga
pre nego što zaključate i napustite
vozilo, proverite da imate ključ sistema
keyless operation.
4) 5)
Možete da ograničite operacije sistema
keyless operation. Obratite se Fiatovom
dileru.
Ključ sistema keyless operation koristi
vrlo slabe elektromagnetne talase. U
sledećim slučajevima sistem keyless
operation može da ne radi pravilno ili
može da bude nestabilan.
Kada se u blizini nalazi oprema koja
emituje jake radio talase, kao što su:
električna centrala, radiodifuzna/TV
stanica ili aerodrom.
13AHA106812
14AHA106825
15AH3100287
16AH3100229
17
Page 20 of 312

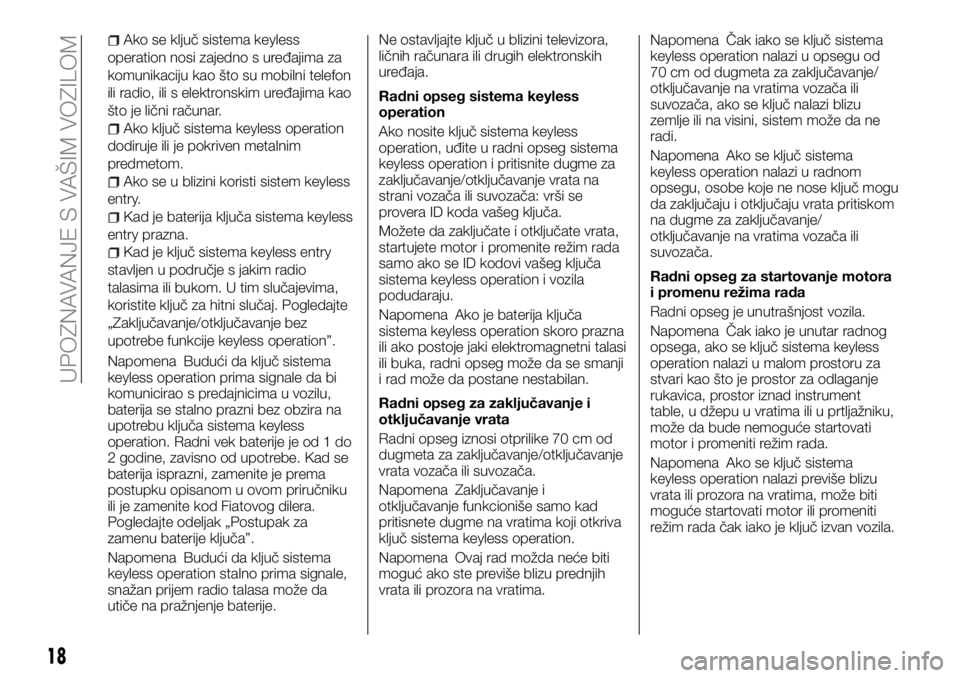

Ako se ključ sistema keyless
operation nosi zajedno s uređajima za
komunikaciju kao što su mobilni telefon
ili radio, ili s elektronskim uređajima kao
što je lični računar.
Ako ključ sistema keyless operation
dodiruje ili je pokriven metalnim
predmetom.
Ako se u blizini koristi sistem keyless
entry.
Kad je baterija ključa sistema keyless
entry prazna.
Kad je ključ sistema keyless entry
stavljen u područje s jakim radio
talasima ili bukom. U tim slučajevima,
koristite ključ za hitni slučaj. Pogledajte
„Zaključavanje/otključavanje bez
upotrebe funkcije keyless operation”.
Napomena Budući da ključ sistema
keyless operation prima signale da bi
komunicirao s predajnicima u vozilu,
baterija se stalno prazni bez obzira na
upotrebu ključa sistema keyless
operation. Radni vek baterije je od 1 do
2 godine, zavisno od upotrebe. Kad se
baterija isprazni, zamenite je prema
postupku opisanom u ovom priručniku
ili je zamenite kod Fiatovog dilera.
Pogledajte odeljak „Postupak za
zamenu baterije ključa”.
Napomena Budući da ključ sistema
keyless operation stalno prima signale,
snažan prijem radio talasa može da
utiče na pražnjenje baterije.Ne ostavljajte ključ u blizini televizora,
ličnih računara ili drugih elektronskih
uređaja.
Radni opseg sistema keyless
operation
Ako nosite ključ sistema keyless
operation, uđite u radni opseg sistema
keyless operation i pritisnite dugme za
zaključavanje/otključavanje vrata na
strani vozača ili suvozača: vrši se
provera ID koda vašeg ključa.
Možete da zaključate i otključate vrata,
startujete motor i promenite režim rada
samo ako se ID kodovi vašeg ključa
sistema keyless operation i vozila
podudaraju.
Napomena Ako je baterija ključa
sistema keyless operation skoro prazna
ili ako postoje jaki elektromagnetni talasi
ili buka, radni opseg može da se smanji
i rad može da postane nestabilan.
Radni opseg za zaključavanje i
otključavanje vrata
Radni opseg iznosi otprilike 70 cm od
dugmeta za zaključavanje/otključavanje
vrata vozača ili suvozača.
Napomena Zaključavanje i
otključavanje funkcioniše samo kad
pritisnete dugme na vratima koji otkriva
ključ sistema keyless operation.
Napomena Ovaj rad možda neće biti
moguć ako ste previše blizu prednjih
vrata ili prozora na vratima.Napomena Čak iako se ključ sistema
keyless operation nalazi u opsegu od
70 cm od dugmeta za zaključavanje/
otključavanje na vratima vozača ili
suvozača, ako se ključ nalazi blizu
zemlje ili na visini, sistem može da ne
radi.
Napomena Ako se ključ sistema
keyless operation nalazi u radnom
opsegu, osobe koje ne nose ključ mogu
da zaključaju i otključaju vrata pritiskom
na dugme za zaključavanje/
otključavanje na vratima vozača ili
suvozača.
Radni opseg za startovanje motora
i promenu režima rada
Radni opseg je unutrašnjost vozila.
Napomena Čak iako je unutar radnog
opsega, ako se ključ sistema keyless
operation nalazi u malom prostoru za
stvari kao što je prostor za odlaganje
rukavica, prostor iznad instrument
table, u džepu u vratima ili u prtljažniku,
može da bude nemoguće startovati
motor i promeniti režim rada.
Napomena Ako se ključ sistema
keyless operation nalazi previše blizu
vrata ili prozora na vratima, može biti
moguće startovati motor ili promeniti
režim rada čak iako je ključ izvan vozila.
18
UPOZNAVANJE S VAŠIM VOZILOM
