Page 21 of 312

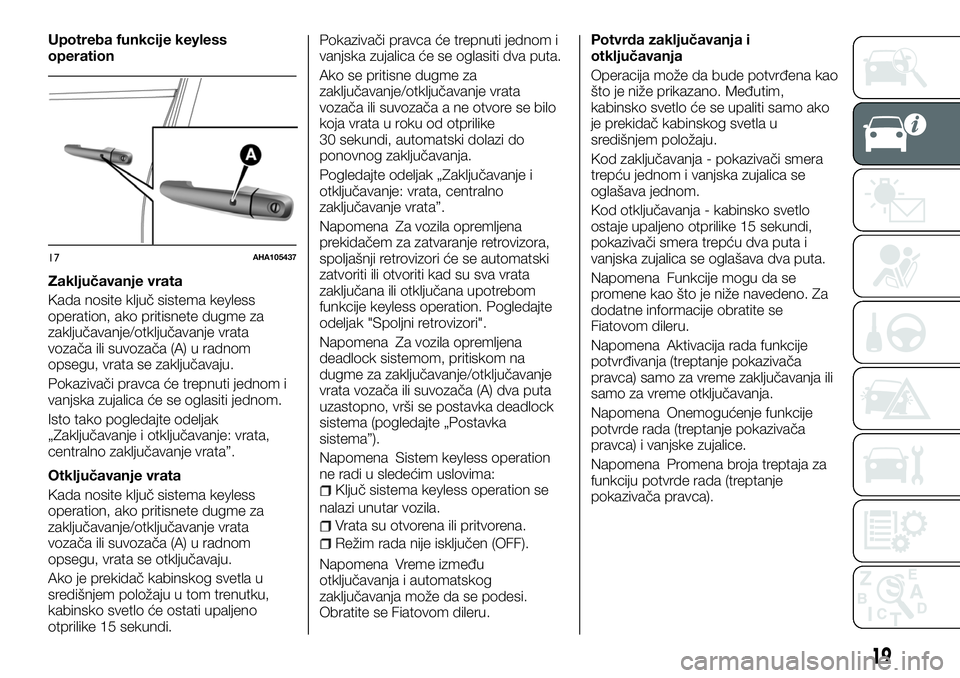

Upotreba funkcije keyless
operation
Zaključavanje vrata
Kada nosite ključ sistema keyless
operation, ako pritisnete dugme za
zaključavanje/otključavanje vrata
vozača ili suvozača (A) u radnom
opsegu, vrata se zaključavaju.
Pokazivači pravca će trepnuti jednom i
vanjska zujalica će se oglasiti jednom.
Isto tako pogledajte odeljak
„Zaključavanje i otključavanje: vrata,
centralno zaključavanje vrata”.
Otključavanje vrata
Kada nosite ključ sistema keyless
operation, ako pritisnete dugme za
zaključavanje/otključavanje vrata
vozača ili suvozača (A) u radnom
opsegu, vrata se otključavaju.
Ako je prekidač kabinskog svetla u
središnjem položaju u tom trenutku,
kabinsko svetlo će ostati upaljeno
otprilike 15 sekundi.Pokazivači pravca će trepnuti jednom i
vanjska zujalica će se oglasiti dva puta.
Ako se pritisne dugme za
zaključavanje/otključavanje vrata
vozača ili suvozača a ne otvore se bilo
koja vrata u roku od otprilike
30 sekundi, automatski dolazi do
ponovnog zaključavanja.
Pogledajte odeljak „Zaključavanje i
otključavanje: vrata, centralno
zaključavanje vrata”.
Napomena Za vozila opremljena
prekidačem za zatvaranje retrovizora,
spoljašnji retrovizori će se automatski
zatvoriti ili otvoriti kad su sva vrata
zaključana ili otključana upotrebom
funkcije keyless operation. Pogledajte
odeljak "Spoljni retrovizori".
Napomena Za vozila opremljena
deadlock sistemom, pritiskom na
dugme za zaključavanje/otključavanje
vrata vozača ili suvozača (A) dva puta
uzastopno, vrši se postavka deadlock
sistema (pogledajte „Postavka
sistema”).
Napomena Sistem keyless operation
ne radi u sledećim uslovima:
Ključ sistema keyless operation se
nalazi unutar vozila.
Vrata su otvorena ili pritvorena.
Režim rada nije isključen (OFF).
Napomena Vreme između
otključavanja i automatskog
zaključavanja može da se podesi.
Obratite se Fiatovom dileru.Potvrda zaključavanja i
otključavanja
Operacija može da bude potvrđena kao
što je niže prikazano. Međutim,
kabinsko svetlo će se upaliti samo ako
je prekidač kabinskog svetla u
središnjem položaju.
Kod zaključavanja - pokazivači smera
trepću jednom i vanjska zujalica se
oglašava jednom.
Kod otključavanja - kabinsko svetlo
ostaje upaljeno otprilike 15 sekundi,
pokazivači smera trepću dva puta i
vanjska zujalica se oglašava dva puta.
Napomena Funkcije mogu da se
promene kao što je niže navedeno. Za
dodatne informacije obratite se
Fiatovom dileru.
Napomena Aktivacija rada funkcije
potvrđivanja (treptanje pokazivača
pravca) samo za vreme zaključavanja ili
samo za vreme otključavanja.
Napomena Onemogućenje funkcije
potvrde rada (treptanje pokazivača
pravca) i vanjske zujalice.
Napomena Promena broja treptaja za
funkciju potvrde rada (treptanje
pokazivača pravca).
17AHA105437
19
Page 22 of 312

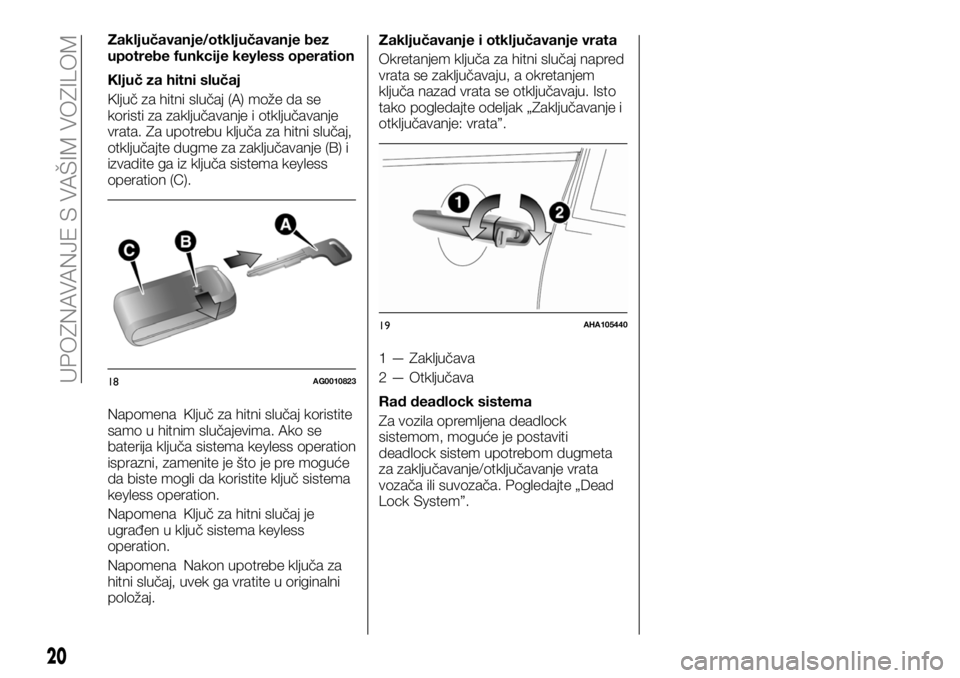

Zaključavanje/otključavanje bez
upotrebe funkcije keyless operation
Ključ za hitni slučaj
Ključ za hitni slučaj (A) može da se
koristi za zaključavanje i otključavanje
vrata. Za upotrebu ključa za hitni slučaj,
otključajte dugme za zaključavanje (B) i
izvadite ga iz ključa sistema keyless
operation (C).
Napomena Ključ za hitni slučaj koristite
samo u hitnim slučajevima. Ako se
baterija ključa sistema keyless operation
isprazni, zamenite je što je pre moguće
da biste mogli da koristite ključ sistema
keyless operation.
Napomena Ključ za hitni slučaj je
ugrađen u ključ sistema keyless
operation.
Napomena Nakon upotrebe ključa za
hitni slučaj, uvek ga vratite u originalni
položaj.Zaključavanje i otključavanje vrata
Okretanjem ključa za hitni slučaj napred
vrata se zaključavaju, a okretanjem
ključa nazad vrata se otključavaju. Isto
tako pogledajte odeljak „Zaključavanje i
otključavanje: vrata”.
1 — Zaključava
2 — Otključava
Rad deadlock sistema
Za vozila opremljena deadlock
sistemom, moguće je postaviti
deadlock sistem upotrebom dugmeta
za zaključavanje/otključavanje vrata
vozača ili suvozača. Pogledajte „Dead
Lock System”.
18AG0010823
19AHA105440
20
UPOZNAVANJE S VAŠIM VOZILOM
Page 23 of 312

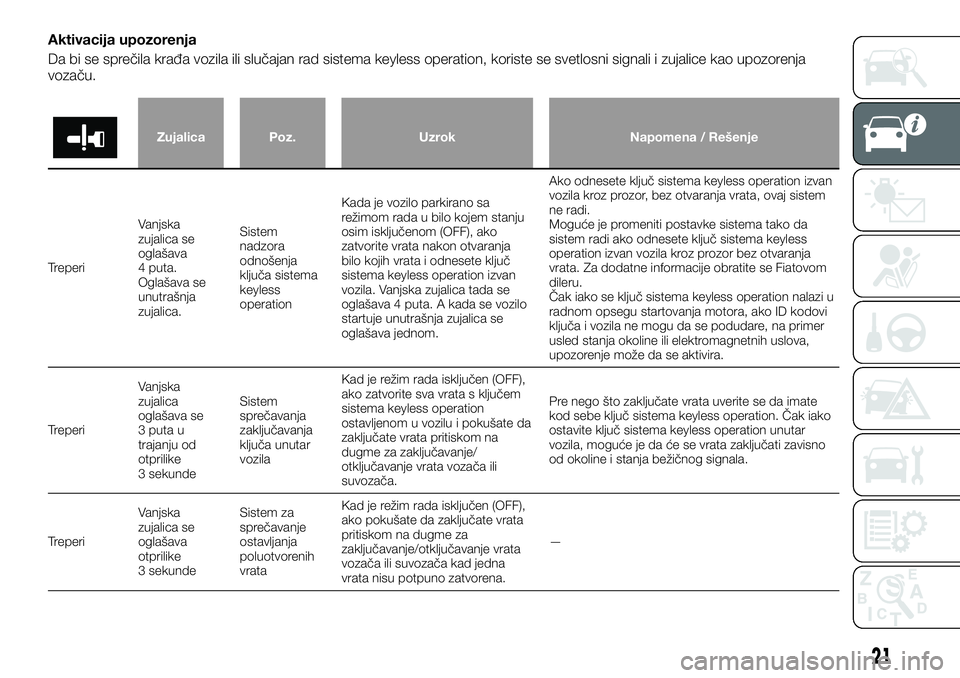

Aktivacija upozorenja
Da bi se sprečila krađa vozila ili slučajan rad sistema keyless operation, koriste se svetlosni signali i zujalice kao upozorenja
vozaču.
Zujalica Poz. Uzrok Napomena / Rešenje
TreperiVanjska
zujalica se
oglašava
4 puta.
Oglašava se
unutrašnja
zujalica.Sistem
nadzora
odnošenja
ključa sistema
keyless
operationKada je vozilo parkirano sa
režimom rada u bilo kojem stanju
osim isključenom (OFF), ako
zatvorite vrata nakon otvaranja
bilo kojih vrata i odnesete ključ
sistema keyless operation izvan
vozila. Vanjska zujalica tada se
oglašava 4 puta. A kada se vozilo
startuje unutrašnja zujalica se
oglašava jednom.Ako odnesete ključ sistema keyless operation izvan
vozila kroz prozor, bez otvaranja vrata, ovaj sistem
ne radi.
Moguće je promeniti postavke sistema tako da
sistem radi ako odnesete ključ sistema keyless
operation izvan vozila kroz prozor bez otvaranja
vrata. Za dodatne informacije obratite se Fiatovom
dileru.
Čak iako se ključ sistema keyless operation nalazi u
radnom opsegu startovanja motora, ako ID kodovi
ključa i vozila ne mogu da se podudare, na primer
usled stanja okoline ili elektromagnetnih uslova,
upozorenje može da se aktivira.
TreperiVanjska
zujalica
oglašava se
3 puta u
trajanju od
otprilike
3 sekundeSistem
sprečavanja
zaključavanja
ključa unutar
vozilaKad je režim rada isključen (OFF),
ako zatvorite sva vrata s ključem
sistema keyless operation
ostavljenom u vozilu i pokušate da
zaključate vrata pritiskom na
dugme za zaključavanje/
otključavanje vrata vozača ili
suvozača.Pre nego što zaključate vrata uverite se da imate
kod sebe ključ sistema keyless operation. Čak iako
ostavite ključ sistema keyless operation unutar
vozila, moguće je da će se vrata zaključati zavisno
od okoline i stanja bežičnog signala.
TreperiVanjska
zujalica se
oglašava
otprilike
3 sekundeSistem za
sprečavanje
ostavljanja
poluotvorenih
vrataKad je režim rada isključen (OFF),
ako pokušate da zaključate vrata
pritiskom na dugme za
zaključavanje/otključavanje vrata
vozača ili suvozača kad jedna
vrata nisu potpuno zatvorena.—
21
Page 24 of 312

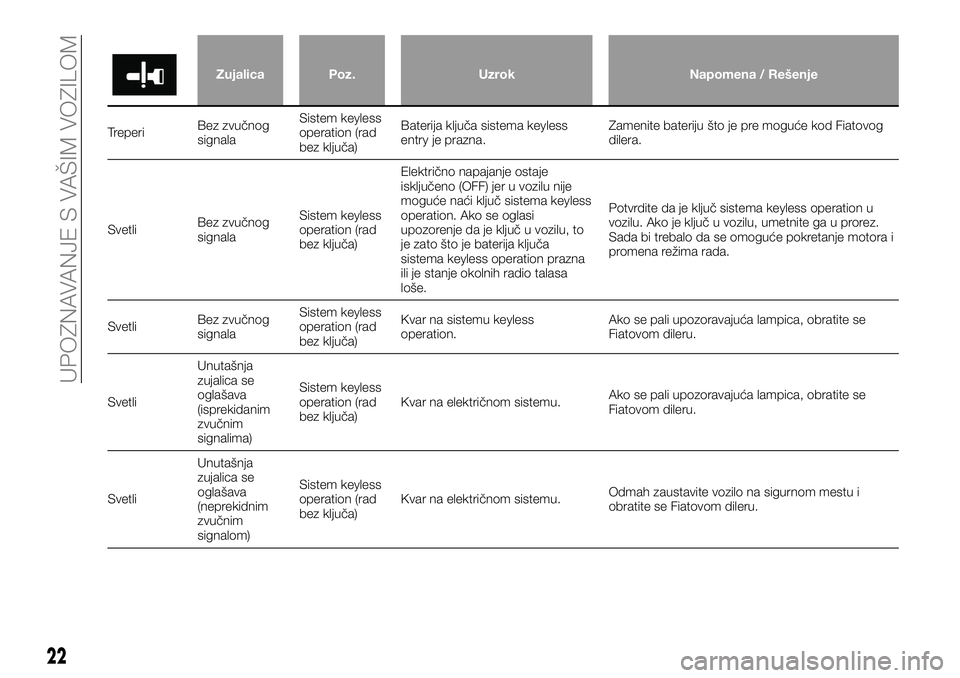

Zujalica Poz. Uzrok Napomena / Rešenje
TreperiBez zvučnog
signalaSistem keyless
operation (rad
bez ključa)Baterija ključa sistema keyless
entry je prazna.Zamenite bateriju što je pre moguće kod Fiatovog
dilera.
SvetliBez zvučnog
signalaSistem keyless
operation (rad
bez ključa)Električno napajanje ostaje
isključeno (OFF) jer u vozilu nije
moguće naći ključ sistema keyless
operation. Ako se oglasi
upozorenje da je ključ u vozilu, to
je zato što je baterija ključa
sistema keyless operation prazna
ili je stanje okolnih radio talasa
loše.Potvrdite da je ključ sistema keyless operation u
vozilu. Ako je ključ u vozilu, umetnite ga u prorez.
Sada bi trebalo da se omoguće pokretanje motora i
promena režima rada.
SvetliBez zvučnog
signalaSistem keyless
operation (rad
bez ključa)Kvar na sistemu keyless
operation.Ako se pali upozoravajuća lampica, obratite se
Fiatovom dileru.
SvetliUnutašnja
zujalica se
oglašava
(isprekidanim
zvučnim
signalima)Sistem keyless
operation (rad
bez ključa)Kvar na električnom sistemu.Ako se pali upozoravajuća lampica, obratite se
Fiatovom dileru.
SvetliUnutašnja
zujalica se
oglašava
(neprekidnim
zvučnim
signalom)Sistem keyless
operation (rad
bez ključa)Kvar na električnom sistemu.Odmah zaustavite vozilo na sigurnom mestu i
obratite se Fiatovom dileru.
22
UPOZNAVANJE S VAŠIM VOZILOM
Page 25 of 312
Zujalica Poz. Uzrok Napomena / Rešenje
TreperiVanjska
zujalica se
oglašava
otprilike
3 sekunde.
Unutrašnja
zujalica se
oglašava
otprilike
1 sekundu.Podsetnik na
ključ sistema
keyless
operationKad je režim rada isključen (OFF)
sa ključem sistema keyless
operation ostavljenim u prorezu za
ključ, ako pokušavate da otvorite
vrata vozača.Izvadite ključ sistema keyless operation iz proreza za
ključ. Pogledajte odeljak „Startovanje i zaustavljanje
motora”.
SvetliUnutrašnja
zujalica se
oglašava
3 putaZaključavanje
upravljačaKvar na sistemu zaključavanja
upravljača.Pogledajte odeljak „Zaključavanje upravljača”.
TreperiVanjska
zujalica se
oglašava
otprilike
3 sekundeSistem-
podsetnik za
isključivanje
režima radaKad je režim rada u bilo kojem
režimu osim isključenog (OFF) kad
su sva vrata zatvorena, ako
pokušavate da zaključate vrata
dugmetom za zaključavanje/
otključavanje vrata
vozača/suvozača.Pogledajte „Sistem-podsetnik za isključivanje režima
rada”.
23
Page 26 of 312

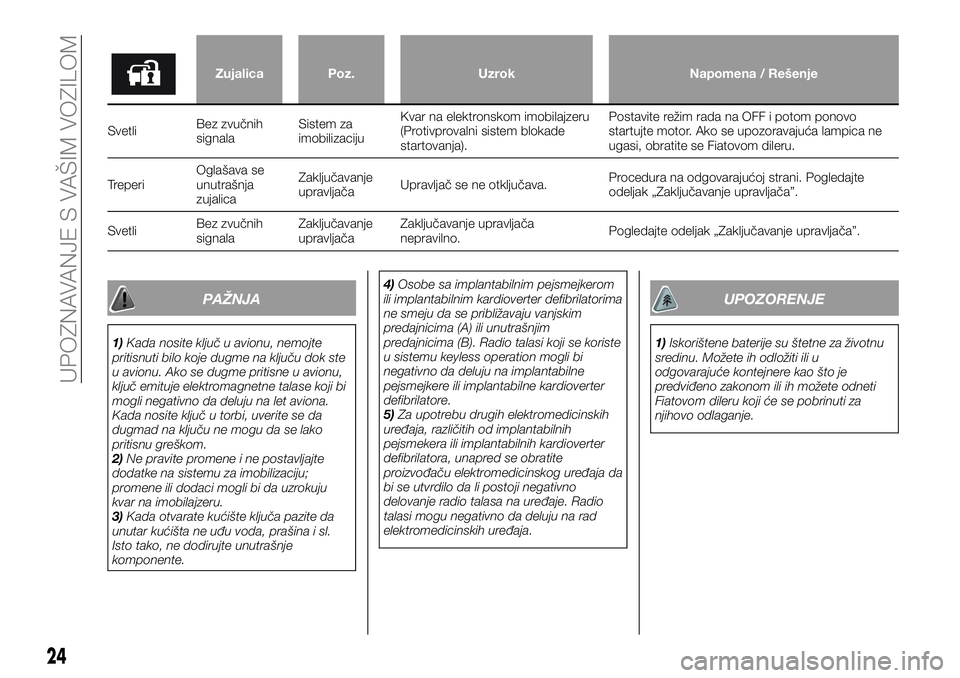

Zujalica Poz. Uzrok Napomena / Rešenje
SvetliBez zvučnih
signalaSistem za
imobilizacijuKvar na elektronskom imobilajzeru
(Protivprovalni sistem blokade
startovanja).Postavite režim rada na OFF i potom ponovo
startujte motor. Ako se upozoravajuća lampica ne
ugasi, obratite se Fiatovom dileru.
TreperiOglašava se
unutrašnja
zujalicaZaključavanje
upravljačaUpravljač se ne otključava.Procedura na odgovarajućoj strani. Pogledajte
odeljak „Zaključavanje upravljača”.
SvetliBez zvučnih
signalaZaključavanje
upravljačaZaključavanje upravljača
nepravilno.Pogledajte odeljak „Zaključavanje upravljača”.
PAŽNJA
1)Kada nosite ključ u avionu, nemojte
pritisnuti bilo koje dugme na ključu dok ste
u avionu. Ako se dugme pritisne u avionu,
ključ emituje elektromagnetne talase koji bi
mogli negativno da deluju na let aviona.
Kada nosite ključ u torbi, uverite se da
dugmad na ključu ne mogu da se lako
pritisnu greškom.
2)Ne pravite promene i ne postavljajte
dodatke na sistemu za imobilizaciju;
promene ili dodaci mogli bi da uzrokuju
kvar na imobilajzeru.
3)Kada otvarate kućište ključa pazite da
unutar kućišta ne uđu voda, prašina i sl.
Isto tako, ne dodirujte unutrašnje
komponente.4)Osobe sa implantabilnim pejsmejkerom
ili implantabilnim kardioverter defibrilatorima
ne smeju da se približavaju vanjskim
predajnicima (A) ili unutrašnjim
predajnicima (B). Radio talasi koji se koriste
u sistemu keyless operation mogli bi
negativno da deluju na implantabilne
pejsmejkere ili implantabilne kardioverter
defibrilatore.
5)Za upotrebu drugih elektromedicinskih
uređaja, različitih od implantabilnih
pejsmekera ili implantabilnih kardioverter
defibrilatora, unapred se obratite
proizvođaču elektromedicinskog uređaja da
bi se utvrdilo da li postoji negativno
delovanje radio talasa na uređaje. Radio
talasi mogu negativno da deluju na rad
elektromedicinskih uređaja.
UPOZORENJE
1)Iskorištene baterije su štetne za životnu
sredinu. Možete ih odložiti ili u
odgovarajuće kontejnere kao što je
predviđeno zakonom ili ih možete odneti
Fiatovom dileru koji će se pobrinuti za
njihovo odlaganje.
24
UPOZNAVANJE S VAŠIM VOZILOM
Page 27 of 312

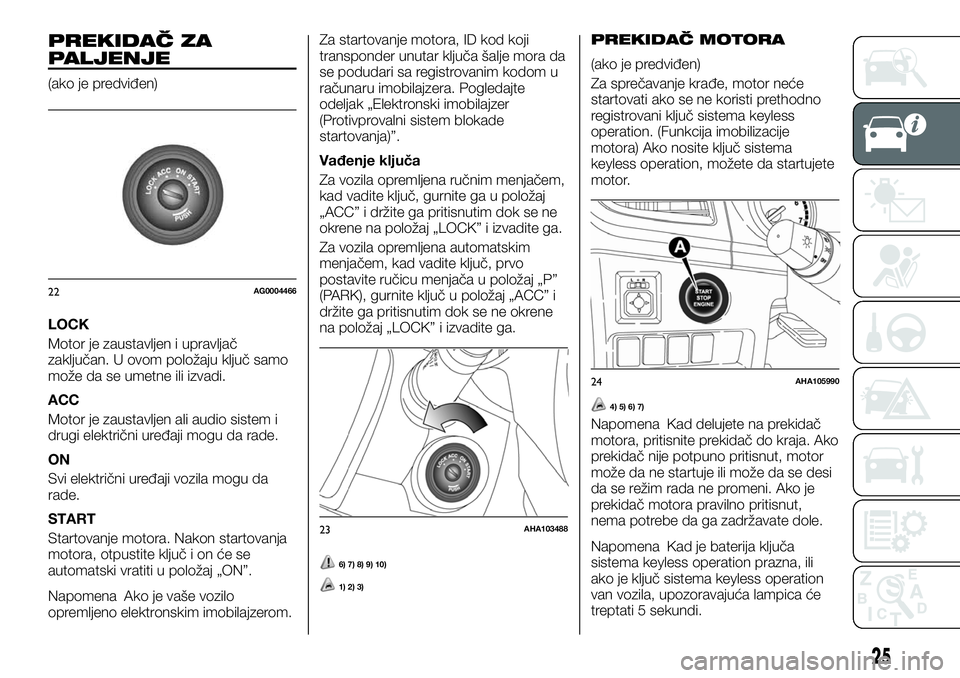

PREKIDAČ ZA
PALJENJE
(ako je predviđen)
LOCK
Motor je zaustavljen i upravljač
zaključan. U ovom položaju ključ samo
može da se umetne ili izvadi.
ACC
Motor je zaustavljen ali audio sistem i
drugi električni uređaji mogu da rade.
ON
Svi električni uređaji vozila mogu da
rade.
START
Startovanje motora. Nakon startovanja
motora, otpustite ključ i on će se
automatski vratiti u položaj „ON”.
Napomena Ako je vaše vozilo
opremljeno elektronskim imobilajzerom.Za startovanje motora, ID kod koji
transponder unutar ključa šalje mora da
se podudari sa registrovanim kodom u
računaru imobilajzera. Pogledajte
odeljak „Elektronski imobilajzer
(Protivprovalni sistem blokade
startovanja)”.
Vađenje ključa
Za vozila opremljena ručnim menjačem,
kad vadite ključ, gurnite ga u položaj
„ACC” i držite ga pritisnutim dok se ne
okrene na položaj „LOCK” i izvadite ga.
Za vozila opremljena automatskim
menjačem, kad vadite ključ, prvo
postavite ručicu menjača u položaj „P”
(PARK), gurnite ključ u položaj „ACC” i
držite ga pritisnutim dok se ne okrene
na položaj „LOCK” i izvadite ga.
6) 7) 8) 9) 10)
1) 2) 3)
PREKIDAČ MOTORA
(ako je predviđen)
Za sprečavanje krađe, motor neće
startovati ako se ne koristi prethodno
registrovani ključ sistema keyless
operation. (Funkcija imobilizacije
motora) Ako nosite ključ sistema
keyless operation, možete da startujete
motor.
4) 5) 6) 7)
Napomena Kad delujete na prekidač
motora, pritisnite prekidač do kraja. Ako
prekidač nije potpuno pritisnut, motor
može da ne startuje ili može da se desi
da se režim rada ne promeni. Ako je
prekidač motora pravilno pritisnut,
nema potrebe da ga zadržavate dole.
Napomena Kad je baterija ključa
sistema keyless operation prazna, ili
ako je ključ sistema keyless operation
van vozila, upozoravajuća lampica će
treptati 5 sekundi.
22AG0004466
23AHA103488
24AHA105990
25
Page 28 of 312

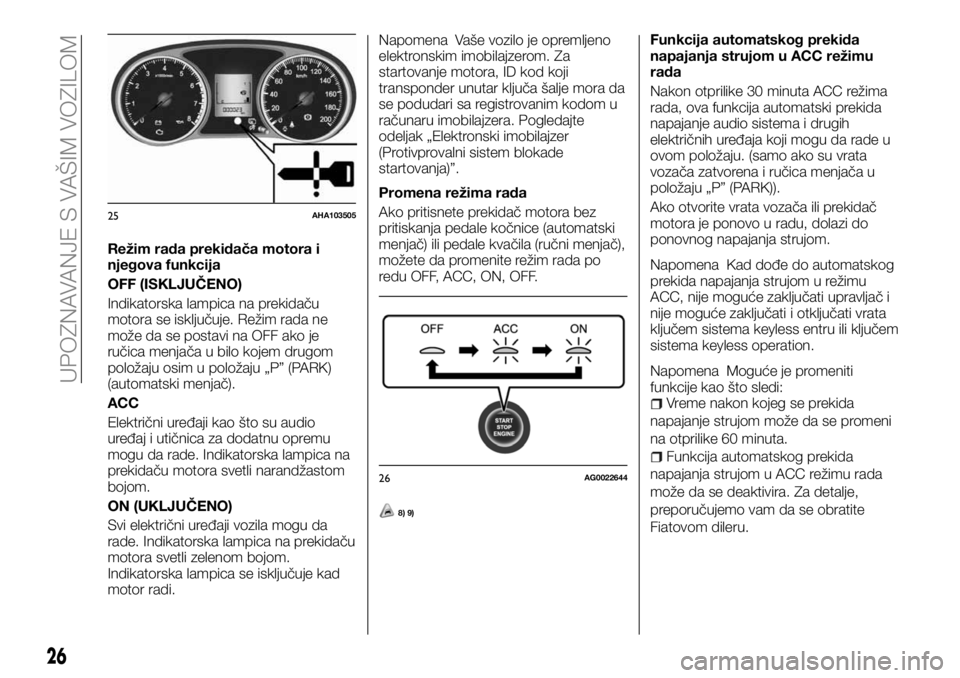

Režim rada prekidača motora i
njegova funkcija
OFF (ISKLJUČENO)
Indikatorska lampica na prekidaču
motora se isključuje. Režim rada ne
može da se postavi na OFF ako je
ručica menjača u bilo kojem drugom
položaju osim u položaju „P” (PARK)
(automatski menjač).
ACC
Električni uređaji kao što su audio
uređaj i utičnica za dodatnu opremu
mogu da rade. Indikatorska lampica na
prekidaču motora svetli narandžastom
bojom.
ON (UKLJUČENO)
Svi električni uređaji vozila mogu da
rade. Indikatorska lampica na prekidaču
motora svetli zelenom bojom.
Indikatorska lampica se isključuje kad
motor radi.Napomena Vaše vozilo je opremljeno
elektronskim imobilajzerom. Za
startovanje motora, ID kod koji
transponder unutar ključa šalje mora da
se podudari sa registrovanim kodom u
računaru imobilajzera. Pogledajte
odeljak „Elektronski imobilajzer
(Protivprovalni sistem blokade
startovanja)”.
Promena režima rada
Ako pritisnete prekidač motora bez
pritiskanja pedale kočnice (automatski
menjač) ili pedale kvačila (ručni menjač),
možete da promenite režim rada po
redu OFF, ACC, ON, OFF.
8) 9)
Funkcija automatskog prekida
napajanja strujom u ACC režimu
rada
Nakon otprilike 30 minuta ACC režima
rada, ova funkcija automatski prekida
napajanje audio sistema i drugih
električnih uređaja koji mogu da rade u
ovom položaju. (samo ako su vrata
vozača zatvorena i ručica menjača u
položaju „P” (PARK)).
Ako otvorite vrata vozača ili prekidač
motora je ponovo u radu, dolazi do
ponovnog napajanja strujom.
Napomena Kad dođe do automatskog
prekida napajanja strujom u režimu
ACC, nije moguće zaključati upravljač i
nije moguće zaključati i otključati vrata
ključem sistema keyless entru ili ključem
sistema keyless operation.
Napomena Moguće je promeniti
funkcije kao što sledi:
Vreme nakon kojeg se prekida
napajanje strujom može da se promeni
na otprilike 60 minuta.
Funkcija automatskog prekida
napajanja strujom u ACC režimu rada
može da se deaktivira. Za detalje,
preporučujemo vam da se obratite
Fiatovom dileru.
25AHA103505
26AG0022644
26
UPOZNAVANJE S VAŠIM VOZILOM
Page 29 of 312

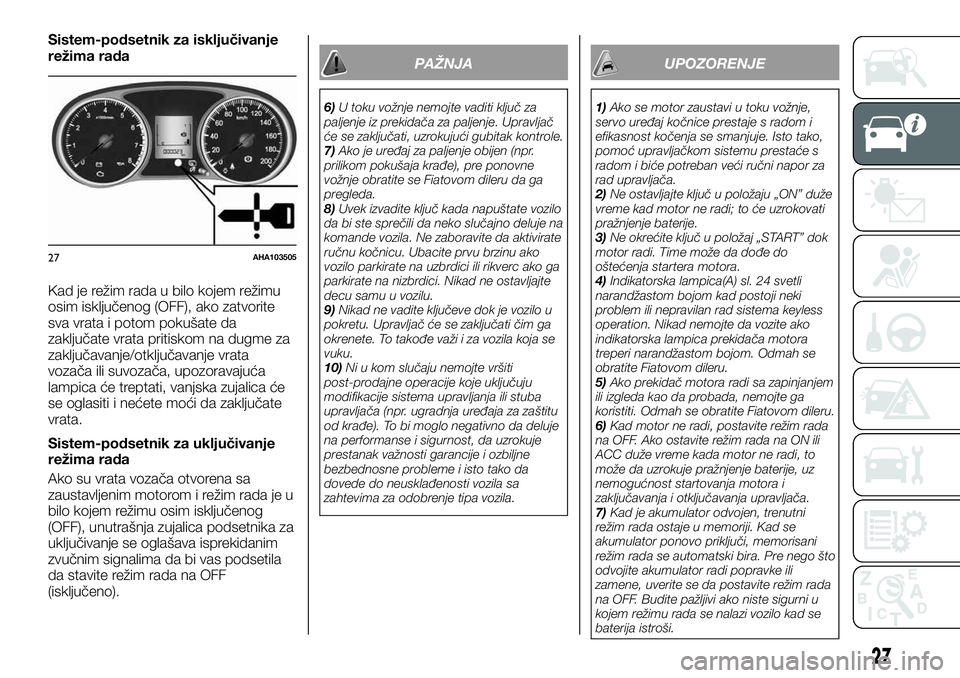

Sistem-podsetnik za isključivanje
režima rada
Kad je režim rada u bilo kojem režimu
osim isključenog (OFF), ako zatvorite
sva vrata i potom pokušate da
zaključate vrata pritiskom na dugme za
zaključavanje/otključavanje vrata
vozača ili suvozača, upozoravajuća
lampica će treptati, vanjska zujalica će
se oglasiti i nećete moći da zaključate
vrata.
Sistem-podsetnik za uključivanje
režima rada
Ako su vrata vozača otvorena sa
zaustavljenim motorom i režim rada je u
bilo kojem režimu osim isključenog
(OFF), unutrašnja zujalica podsetnika za
uključivanje se oglašava isprekidanim
zvučnim signalima da bi vas podsetila
da stavite režim rada na OFF
(isključeno).
PAŽNJA
6)U toku vožnje nemojte vaditi ključ za
paljenje iz prekidača za paljenje. Upravljač
će se zaključati, uzrokujući gubitak kontrole.
7)Ako je uređaj za paljenje obijen (npr.
prilikom pokušaja krađe), pre ponovne
vožnje obratite se Fiatovom dileru da ga
pregleda.
8)Uvek izvadite ključ kada napuštate vozilo
da bi ste sprečili da neko slučajno deluje na
komande vozila. Ne zaboravite da aktivirate
ručnu kočnicu. Ubacite prvu brzinu ako
vozilo parkirate na uzbrdici ili rikverc ako ga
parkirate na nizbrdici. Nikad ne ostavljajte
decu samu u vozilu.
9)Nikad ne vadite ključeve dok je vozilo u
pokretu. Upravljač će se zaključati čim ga
okrenete. To takođe važi i za vozila koja se
vuku.
10)Ni u kom slučaju nemojte vršiti
post-prodajne operacije koje uključuju
modifikacije sistema upravljanja ili stuba
upravljača (npr. ugradnja uređaja za zaštitu
od krađe). To bi moglo negativno da deluje
na performanse i sigurnost, da uzrokuje
prestanak važnosti garancije i ozbiljne
bezbednosne probleme i isto tako da
dovede do neusklađenosti vozila sa
zahtevima za odobrenje tipa vozila.
UPOZORENJE
1)Ako se motor zaustavi u toku vožnje,
servo uređaj kočnice prestaje s radom i
efikasnost kočenja se smanjuje. Isto tako,
pomoć upravljačkom sistemu prestaće s
radom i biće potreban veći ručni napor za
rad upravljača.
2)Ne ostavljajte ključ u položaju „ON” duže
vreme kad motor ne radi; to će uzrokovati
pražnjenje baterije.
3)Ne okrećite ključ u položaj „START” dok
motor radi. Time može da dođe do
oštećenja startera motora.
4)Indikatorska lampica(A) sl. 24 svetli
narandžastom bojom kad postoji neki
problem ili nepravilan rad sistema keyless
operation. Nikad nemojte da vozite ako
indikatorska lampica prekidača motora
treperi narandžastom bojom. Odmah se
obratite Fiatovom dileru.
5)Ako prekidač motora radi sa zapinjanjem
ili izgleda kao da probada, nemojte ga
koristiti. Odmah se obratite Fiatovom dileru.
6)Kad motor ne radi, postavite režim rada
na OFF. Ako ostavite režim rada na ON ili
ACC duže vreme kada motor ne radi, to
može da uzrokuje pražnjenje baterije, uz
nemogućnost startovanja motora i
zaključavanja i otključavanja upravljača.
7)Kad je akumulator odvojen, trenutni
režim rada ostaje u memoriji. Kad se
akumulator ponovo priključi, memorisani
režim rada se automatski bira. Pre nego što
odvojite akumulator radi popravke ili
zamene, uverite se da postavite režim rada
na OFF. Budite pažljivi ako niste sigurni u
kojem režimu rada se nalazi vozilo kad se
baterija istroši.
27AHA103505
27
Page 30 of 312
8)Nije moguće promeniti režim rada sa
OFF na ACC ili ON ako prisustvo ključa
sistema keyless operation nije otkriveno u
vozilu. Pogledajte odeljak „Sistem Keyless
operation: Radni opseg za startovanje
motora i promenu režima rada”.
9)Kad se ključ sistema keyless operation
nalazi u vozilu i režim rada nije promenjen,
ključ sistema keyless operation može da se

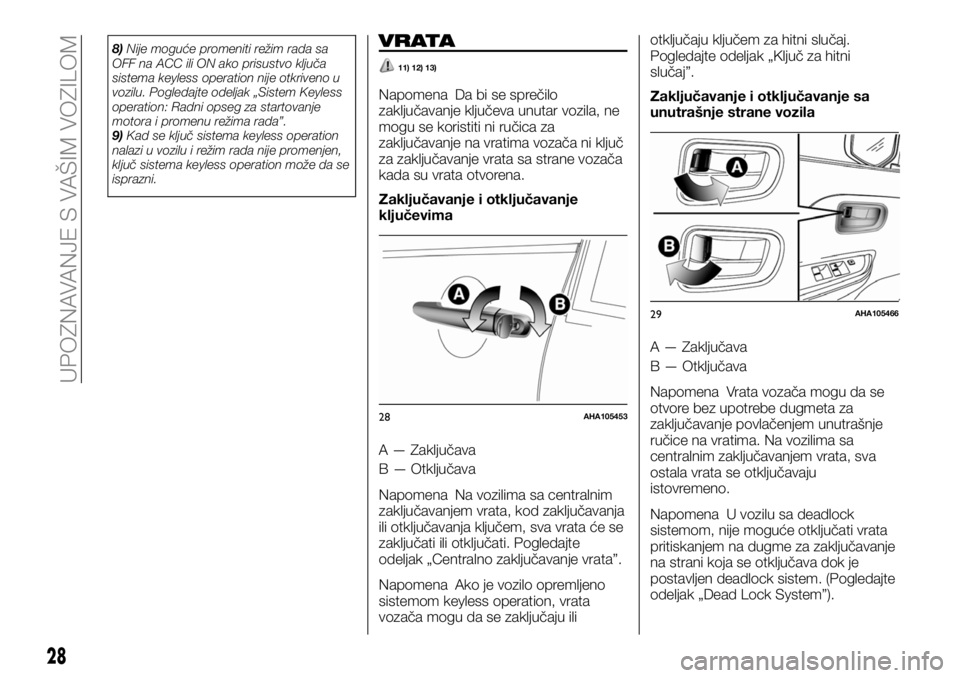

isprazni.VRATA
11) 12) 13)
Napomena Da bi se sprečilo
zaključavanje ključeva unutar vozila, ne
mogu se koristiti ni ručica za
zaključavanje na vratima vozača ni ključ
za zaključavanje vrata sa strane vozača
kada su vrata otvorena.
Zaključavanje i otključavanje
ključevima
A — Zaključava
B — Otključava
Napomena Na vozilima sa centralnim
zaključavanjem vrata, kod zaključavanja
ili otključavanja ključem, sva vrata će se
zaključati ili otključati. Pogledajte
odeljak „Centralno zaključavanje vrata”.
Napomena Ako je vozilo opremljeno
sistemom keyless operation, vrata
vozača mogu da se zaključaju iliotključaju ključem za hitni slučaj.
Pogledajte odeljak „Ključ za hitni
slučaj”.
Zaključavanje i otključavanje sa
unutrašnje strane vozila
A — Zaključava
B — Otključava
Napomena Vrata vozača mogu da se
otvore bez upotrebe dugmeta za
zaključavanje povlačenjem unutrašnje
ručice na vratima. Na vozilima sa
centralnim zaključavanjem vrata, sva
ostala vrata se otključavaju
istovremeno.
Napomena U vozilu sa deadlock
sistemom, nije moguće otključati vrata
pritiskanjem na dugme za zaključavanje
na strani koja se otključava dok je
postavljen deadlock sistem. (Pogledajte
odeljak „Dead Lock System”).
28AHA105453
29AHA105466
28
UPOZNAVANJE S VAŠIM VOZILOM
