FIAT FULLBACK 2017 Manual de Uso e Manutenção (in Portuguese)

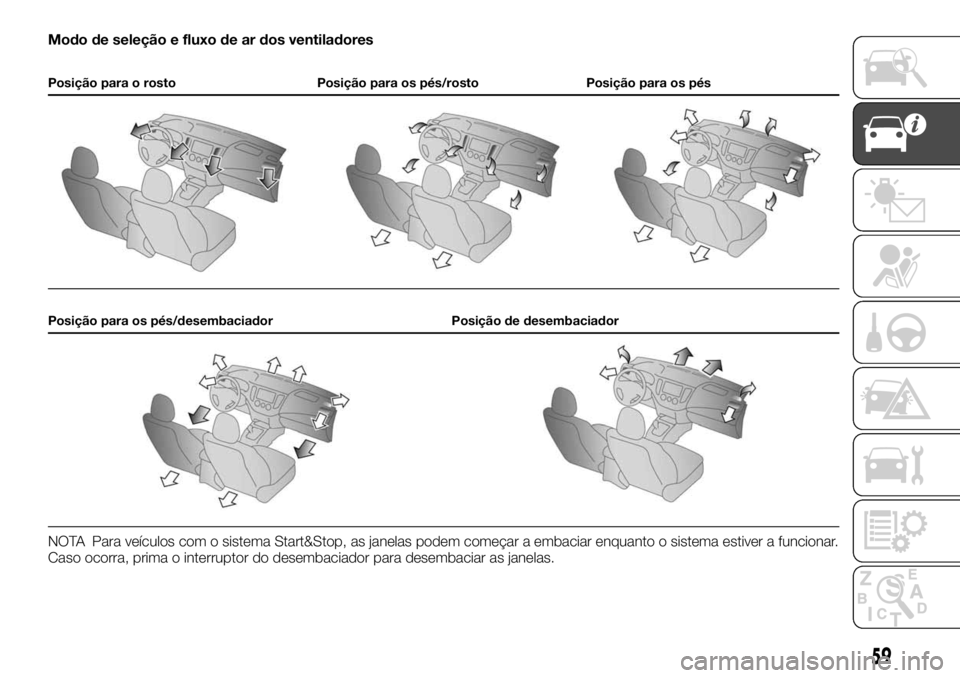

Modo de seleção e fluxo de ar dos ventiladores
Posição para o rosto Posição para os pés/rosto Posição para os pés
Posição para os pés/desembaciador Posição de desembaciador
NOTA Para veículos com o sistema Start&Stop, as janelas podem começar a embaciar enquanto o sistema estiver a funcionar.
Caso ocorra, prima o interruptor do desembaciador para desembaciar as janelas.
59

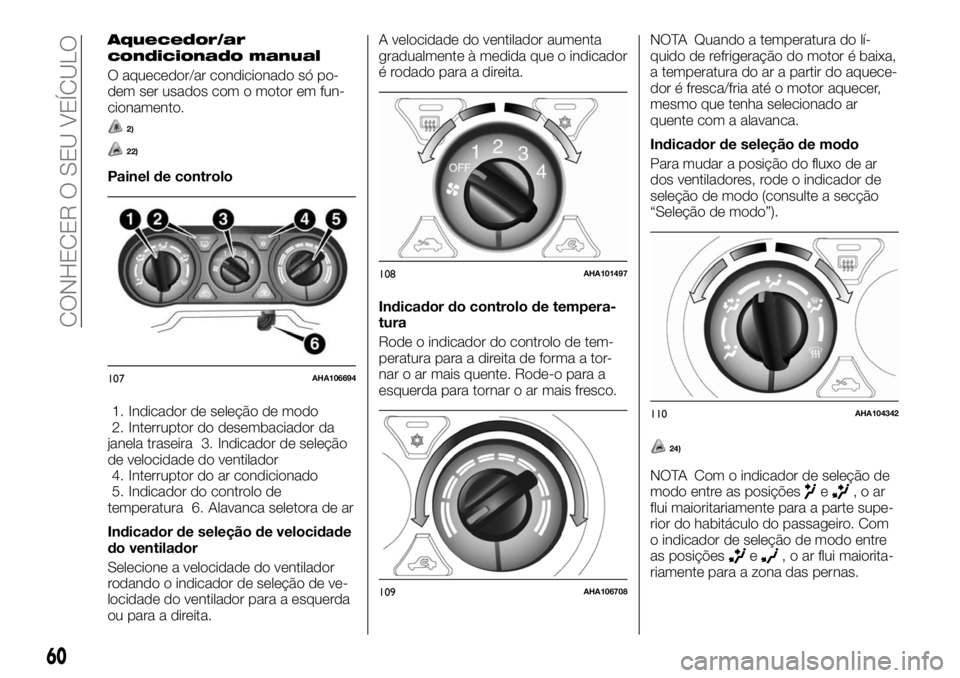

Aquecedor/ar
condicionado manual
O aquecedor/ar condicionado só po-
dem ser usados com o motor em fun-
cionamento.
2)
22)
Painel de controlo
1. Indicador de seleção de modo
2. Interruptor do desembaciador da
janela traseira 3. Indicador de seleção
de velocidade do ventilador
4. Interruptor do ar condicionado
5. Indicador do controlo de
temperatura 6. Alavanca seletora de ar
Indicador de seleção de velocidade
do ventilador
Selecione a velocidade do ventilador
rodando o indicador de seleção de ve-
locidade do ventilador para a esquerda
ou para a direita.A velocidade do ventilador aumenta
gradualmente à medida que o indicador
é rodado para a direita.
Indicador do controlo de tempera-
tura
Rode o indicador do controlo de tem-
peratura para a direita de forma a tor-
nar o ar mais quente. Rode-o para a
esquerda para tornar o ar mais fresco.NOTA Quando a temperatura do lí-
quido de refrigeração do motor é baixa,
a temperatura do ar a partir do aquece-
dor é fresca/fria até o motor aquecer,
mesmo que tenha selecionado ar
quente com a alavanca.
Indicador de seleção de modo
Para mudar a posição do fluxo de ar
dos ventiladores, rode o indicador de
seleção de modo (consulte a secção
“Seleção de modo”).
24)
NOTA Com o indicador de seleção de
modo entre as posiçõese,oar
flui maioritariamente para a parte supe-
rior do habitáculo do passageiro. Com
o indicador de seleção de modo entre
as posições
e, o ar flui maiorita-
riamente para a zona das pernas.
107AHA106694
108AHA101497
109AHA106708
110AHA104342
60
CONHECER O SEU VEÍCULO

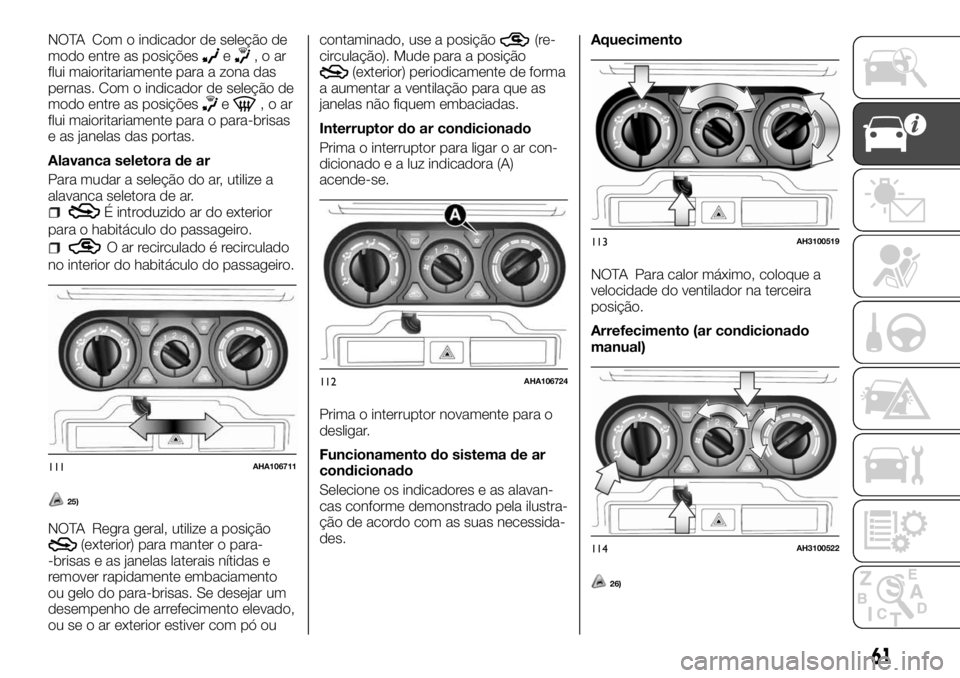

NOTA Com o indicador de seleção de
modo entre as posiçõese,oar
flui maioritariamente para a zona das
pernas. Com o indicador de seleção de
modo entre as posições
e,oar
flui maioritariamente para o para-brisas
e as janelas das portas.
Alavanca seletora de ar
Para mudar a seleção do ar, utilize a
alavanca seletora de ar.
É introduzido ar do exterior
para o habitáculo do passageiro.
O ar recirculado é recirculado
no interior do habitáculo do passageiro.
25)
NOTA Regra geral, utilize a posição(exterior) para manter o para-
-brisas e as janelas laterais nítidas e
remover rapidamente embaciamento
ou gelo do para-brisas. Se desejar um
desempenho de arrefecimento elevado,
ou se o ar exterior estiver com pó oucontaminado, use a posição
(re-
circulação). Mude para a posição
(exterior) periodicamente de forma
a aumentar a ventilação para que as
janelas não fiquem embaciadas.
Interruptor do ar condicionado
Prima o interruptor para ligar o ar con-
dicionado e a luz indicadora (A)
acende-se.
Prima o interruptor novamente para o
desligar.
Funcionamento do sistema de ar
condicionado
Selecione os indicadores e as alavan-
cas conforme demonstrado pela ilustra-
ção de acordo com as suas necessida-
des.Aquecimento
NOTA Para calor máximo, coloque a
velocidade do ventilador na terceira
posição.
Arrefecimento (ar condicionado
manual)
26)
111AHA106711
112AHA106724
113AH3100519
114AH3100522
61

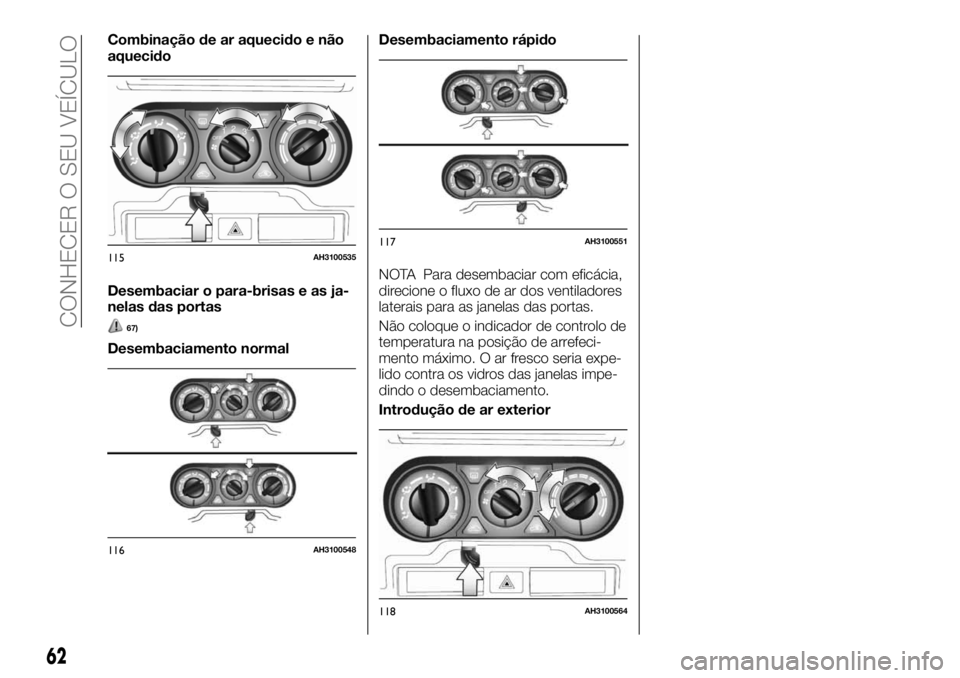

Combinação de ar aquecido e não
aquecido
Desembaciar o para-brisas e as ja-
nelas das portas
67)
Desembaciamento normalDesembaciamento rápido
NOTA Para desembaciar com eficácia,
direcione o fluxo de ar dos ventiladores
laterais para as janelas das portas.
Não coloque o indicador de controlo de
temperatura na posição de arrefeci-
mento máximo. O ar fresco seria expe-
lido contra os vidros das janelas impe-
dindo o desembaciamento.
Introdução de ar exterior
115AH3100535
116AH3100548
117AH3100551
118AH3100564
62
CONHECER O SEU VEÍCULO

AR CONDICIONADO COM CONTROLO DE CLIMATIZAÇÃO AUTOMÁTICO
(consoante equipamento)
O ar condicionado só pode ser usado com o motor em funcionamento.
22)
Sistema de controlo automático de climatização
1. Interruptor de controlo de temperatura 2. Interruptor do ar condicionado 3. Interruptor MODE 4. Interruptor de seleção de
velocidade do ventilador 5. Interruptor de seleção do ar 6. Interruptor do desembaciador 7. Interruptor AUTO 8. Interruptor
do desembaciador da janela traseira 9. Interruptor OFF 10. Apresentação da temperatura 11. Indicador de ar condicionado
12. Apresentação da seleção do modo 13. Apresentação da velocidade do ventilador
119AH1100300
63

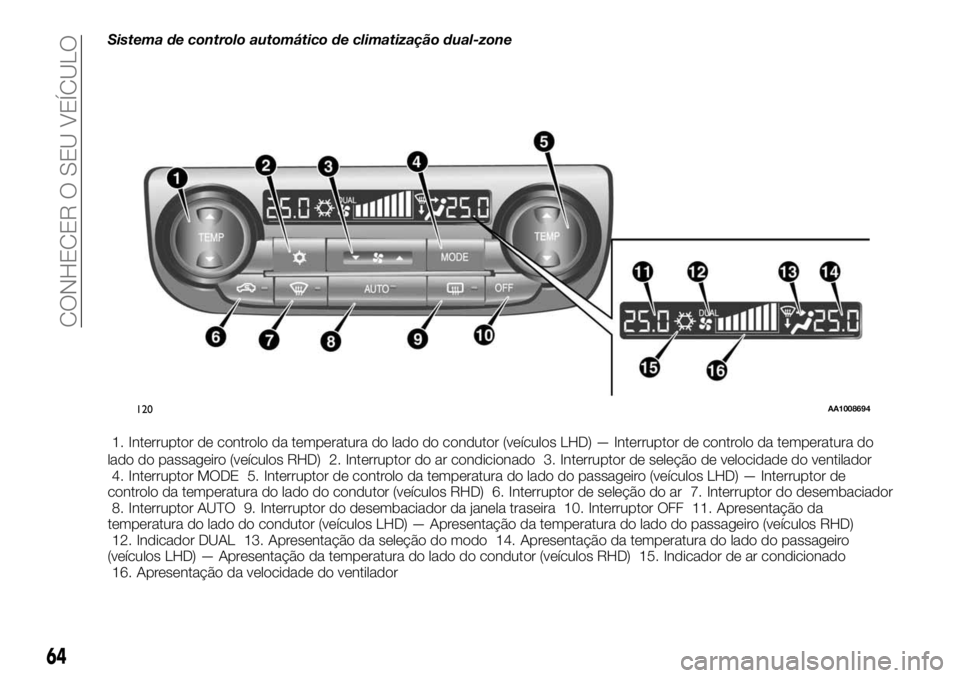

Sistema de controlo automático de climatização dual-zone
1. Interruptor de controlo da temperatura do lado do condutor (veículos LHD) — Interruptor de controlo da temperatura do
lado do passageiro (veículos RHD) 2. Interruptor do ar condicionado 3. Interruptor de seleção de velocidade do ventilador
4. Interruptor MODE 5. Interruptor de controlo da temperatura do lado do passageiro (veículos LHD) — Interruptor de
controlo da temperatura do lado do condutor (veículos RHD) 6. Interruptor de seleção do ar 7. Interruptor do desembaciador
8. Interruptor AUTO 9. Interruptor do desembaciador da janela traseira 10. Interruptor OFF 11. Apresentação da
temperatura do lado do condutor (veículos LHD) — Apresentação da temperatura do lado do passageiro (veículos RHD)
12. Indicador DUAL 13. Apresentação da seleção do modo 14. Apresentação da temperatura do lado do passageiro
(veículos LHD) — Apresentação da temperatura do lado do condutor (veículos RHD) 15. Indicador de ar condicionado
16. Apresentação da velocidade do ventilador
120AA1008694
64
CONHECER O SEU VEÍCULO

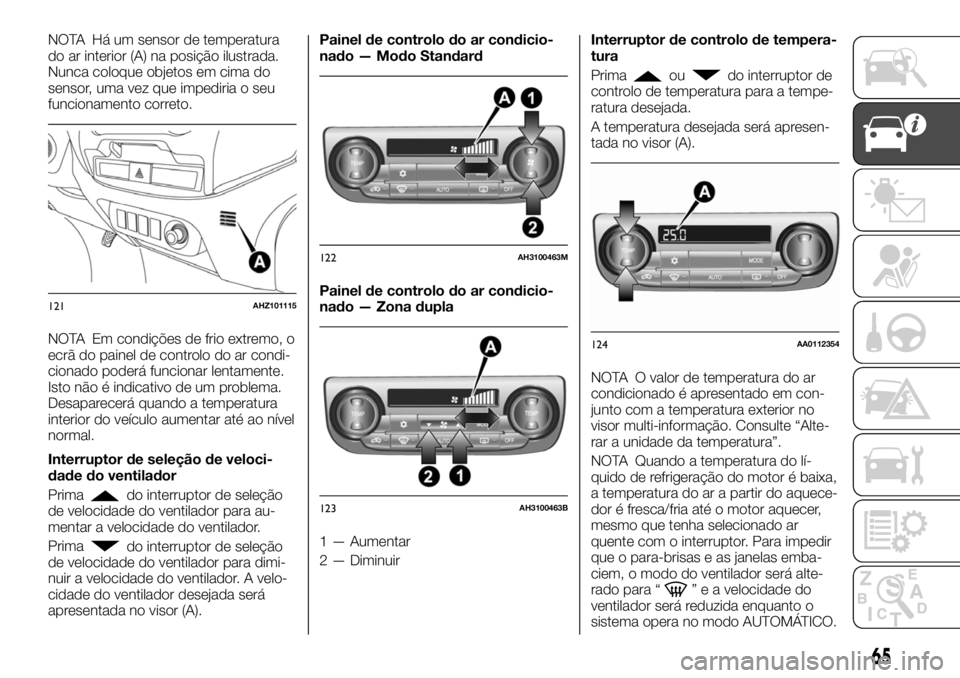

NOTA Há um sensor de temperatura
do ar interior (A) na posição ilustrada.
Nunca coloque objetos em cima do
sensor, uma vez que impediria o seu
funcionamento correto.
NOTA Em condições de frio extremo, o
ecrã do painel de controlo do ar condi-
cionado poderá funcionar lentamente.
Isto não é indicativo de um problema.
Desaparecerá quando a temperatura
interior do veículo aumentar até ao nível
normal.
Interruptor de seleção de veloci-
dade do ventilador
Prima
do interruptor de seleção
de velocidade do ventilador para au-
mentar a velocidade do ventilador.
Prima
do interruptor de seleção
de velocidade do ventilador para dimi-
nuir a velocidade do ventilador. A velo-
cidade do ventilador desejada será
apresentada no visor (A).Painel de controlo do ar condicio-
nado — Modo Standard
Painel de controlo do ar condicio-
nado — Zona dupla
1 — Aumentar
2 — DiminuirInterruptor de controlo de tempera-
tura
Prima
oudo interruptor de
controlo de temperatura para a tempe-
ratura desejada.
A temperatura desejada será apresen-
tada no visor (A).
NOTA O valor de temperatura do ar
condicionado é apresentado em con-
junto com a temperatura exterior no
visor multi-informação. Consulte “Alte-
rar a unidade da temperatura”.
NOTA Quando a temperatura do lí-
quido de refrigeração do motor é baixa,
a temperatura do ar a partir do aquece-
dor é fresca/fria até o motor aquecer,
mesmo que tenha selecionado ar
quente com o interruptor. Para impedir
que o para-brisas e as janelas emba-
ciem, o modo do ventilador será alte-
rado para “
” e a velocidade do
ventilador será reduzida enquanto o
sistema opera no modo AUTOMÁTICO.
121AHZ101115
122AH3100463M
123AH3100463B
124AA0112354
65

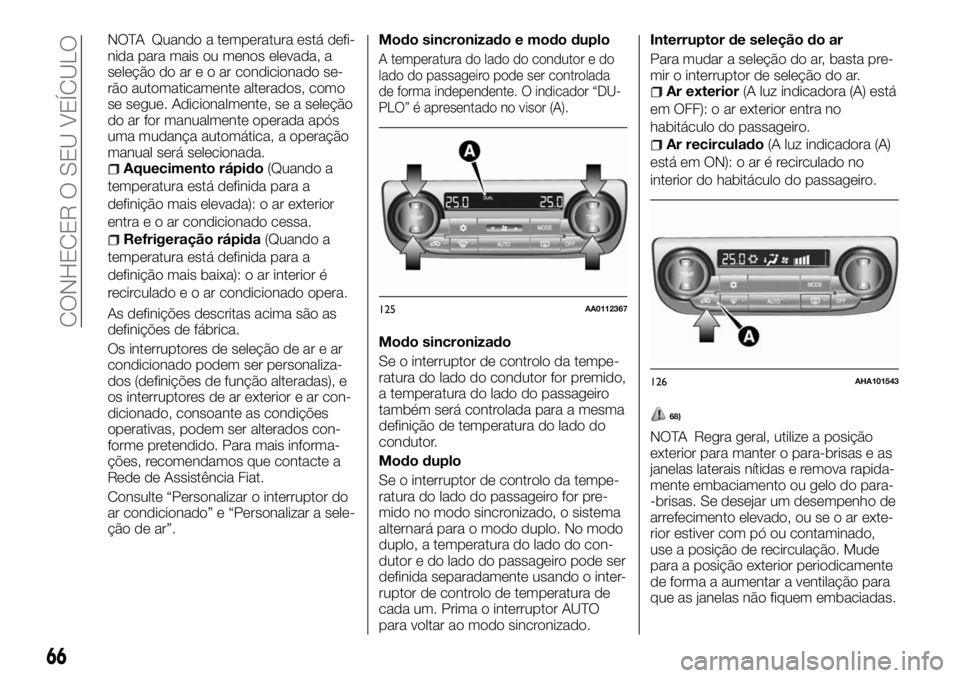

NOTA Quando a temperatura está defi-
nida para mais ou menos elevada, a
seleção do areoarcondicionado se-
rão automaticamente alterados, como
se segue. Adicionalmente, se a seleção
do ar for manualmente operada após
uma mudança automática, a operação
manual será selecionada.
Aquecimento rápido(Quando a
temperatura está definida para a
definição mais elevada): o ar exterior
entraeoarcondicionado cessa.
Refrigeração rápida(Quando a
temperatura está definida para a
definição mais baixa): o ar interior é
recirculadoeoarcondicionado opera.
As definições descritas acima são as
definições de fábrica.
Os interruptores de seleção de ar e ar
condicionado podem ser personaliza-
dos (definições de função alteradas), e
os interruptores de ar exterior e ar con-
dicionado, consoante as condições
operativas, podem ser alterados con-
forme pretendido. Para mais informa-
ções, recomendamos que contacte a
Rede de Assistência Fiat.
Consulte “Personalizar o interruptor do
ar condicionado” e “Personalizar a sele-
ção de ar”.Modo sincronizado e modo duplo
A temperatura do lado do condutor e do
lado do passageiro pode ser controlada
de forma independente. O indicador “DU-
PLO” é apresentado no visor (A).
Modo sincronizado
Se o interruptor de controlo da tempe-
ratura do lado do condutor for premido,
a temperatura do lado do passageiro
também será controlada para a mesma
definição de temperatura do lado do
condutor.
Modo duplo
Se o interruptor de controlo da tempe-
ratura do lado do passageiro for pre-
mido no modo sincronizado, o sistema
alternará para o modo duplo. No modo
duplo, a temperatura do lado do con-
dutor e do lado do passageiro pode ser
definida separadamente usando o inter-
ruptor de controlo de temperatura de
cada um. Prima o interruptor AUTO
para voltar ao modo sincronizado.Interruptor de seleção do ar
Para mudar a seleção do ar, basta pre-
mir o interruptor de seleção do ar.
Ar exterior(A luz indicadora (A) está
em OFF): o ar exterior entra no
habitáculo do passageiro.
Ar recirculado(A luz indicadora (A)
está em ON): o ar é recirculado no
interior do habitáculo do passageiro.
68)
NOTA Regra geral, utilize a posição
exterior para manter o para-brisas e as
janelas laterais nítidas e remova rapida-
mente embaciamento ou gelo do para-
-brisas. Se desejar um desempenho de
arrefecimento elevado, ou se o ar exte-
rior estiver com pó ou contaminado,
use a posição de recirculação. Mude
para a posição exterior periodicamente
de forma a aumentar a ventilação para
que as janelas não fiquem embaciadas.
125AA0112367
126AHA101543
66
CONHECER O SEU VEÍCULO

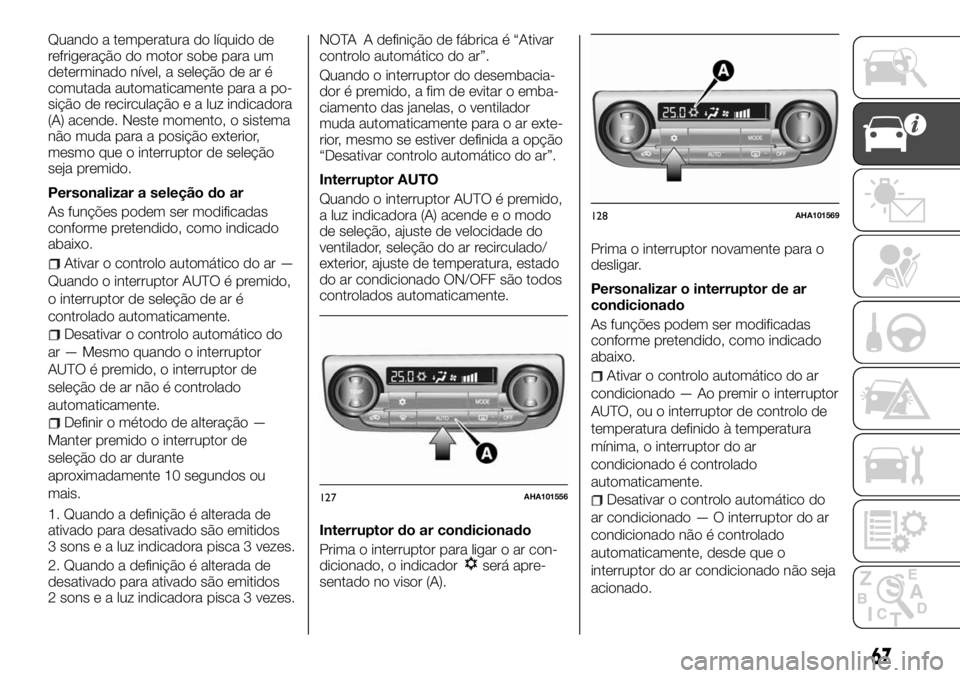

Quando a temperatura do líquido de
refrigeração do motor sobe para um
determinado nível, a seleção de ar é
comutada automaticamente para a po-
sição de recirculação e a luz indicadora
(A) acende. Neste momento, o sistema
não muda para a posição exterior,
mesmo que o interruptor de seleção
seja premido.
Personalizar a seleção do ar
As funções podem ser modificadas
conforme pretendido, como indicado
abaixo.
Ativar o controlo automático do ar —
Quando o interruptor AUTO é premido,
o interruptor de seleção de ar é
controlado automaticamente.
Desativar o controlo automático do
ar — Mesmo quando o interruptor
AUTO é premido, o interruptor de
seleção de ar não é controlado
automaticamente.
Definir o método de alteração —
Manter premido o interruptor de
seleção do ar durante
aproximadamente 10 segundos ou
mais.
1. Quando a definição é alterada de
ativado para desativado são emitidos
3 sons e a luz indicadora pisca 3 vezes.
2. Quando a definição é alterada de
desativado para ativado são emitidos
2 sons e a luz indicadora pisca 3 vezes.NOTA A definição de fábrica é “Ativar
controlo automático do ar”.
Quando o interruptor do desembacia-
dor é premido, a fim de evitar o emba-
ciamento das janelas, o ventilador
muda automaticamente para o ar exte-
rior, mesmo se estiver definida a opção
“Desativar controlo automático do ar”.
Interruptor AUTO
Quando o interruptor AUTO é premido,
a luz indicadora (A) acende e o modo
de seleção, ajuste de velocidade do
ventilador, seleção do ar recirculado/
exterior, ajuste de temperatura, estado
do ar condicionado ON/OFF são todos
controlados automaticamente.
Interruptor do ar condicionado
Prima o interruptor para ligar o ar con-
dicionado, o indicador
será apre-
sentado no visor (A).Prima o interruptor novamente para o
desligar.
Personalizar o interruptor de ar
condicionado
As funções podem ser modificadas
conforme pretendido, como indicado
abaixo.
Ativar o controlo automático do ar
condicionado — Ao premir o interruptor
AUTO, ou o interruptor de controlo de
temperatura definido à temperatura
mínima, o interruptor do ar
condicionado é controlado
automaticamente.
Desativar o controlo automático do
ar condicionado — O interruptor do ar
condicionado não é controlado
automaticamente, desde que o
interruptor do ar condicionado não seja
acionado.127AHA101556
128AHA101569
67

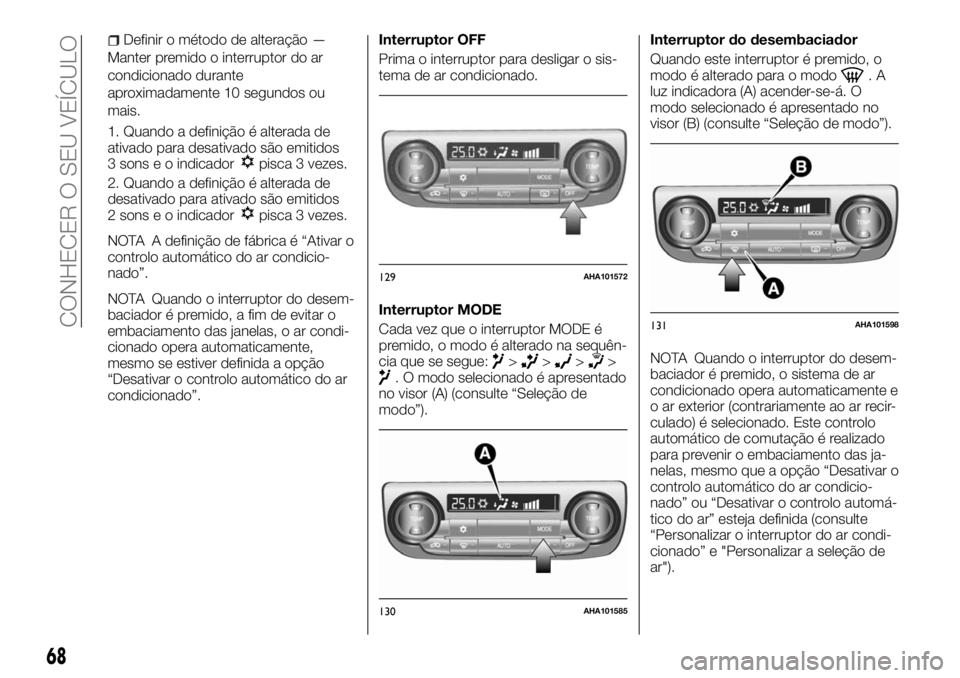

Definir o método de alteração —
Manter premido o interruptor do ar
condicionado durante
aproximadamente 10 segundos ou
mais.
1. Quando a definição é alterada de
ativado para desativado são emitidos
3 sons e o indicador
pisca 3 vezes.
2. Quando a definição é alterada de
desativado para ativado são emitidos
2 sons e o indicador
pisca 3 vezes.
NOTA A definição de fábrica é “Ativar o
controlo automático do ar condicio-
nado”.
NOTA Quando o interruptor do desem-
baciador é premido, a fim de evitar o
embaciamento das janelas, o ar condi-
cionado opera automaticamente,
mesmo se estiver definida a opção
“Desativar o controlo automático do ar
condicionado”.Interruptor OFF
Prima o interruptor para desligar o sis-
tema de ar condicionado.
Interruptor MODE
Cada vez que o interruptor MODE é
premido, o modo é alterado na sequên-
cia que se segue:
>>>>. O modo selecionado é apresentado
no visor (A) (consulte “Seleção de
modo”).Interruptor do desembaciador
Quando este interruptor é premido, o
modo é alterado para o modo
.A
luz indicadora (A) acender-se-á. O
modo selecionado é apresentado no
visor (B) (consulte “Seleção de modo”).
NOTA Quando o interruptor do desem-
baciador é premido, o sistema de ar
condicionado opera automaticamente e
o ar exterior (contrariamente ao ar recir-
culado) é selecionado. Este controlo
automático de comutação é realizado
para prevenir o embaciamento das ja-
nelas, mesmo que a opção “Desativar o
controlo automático do ar condicio-
nado” ou “Desativar o controlo automá-
tico do ar” esteja definida (consulte
“Personalizar o interruptor do ar condi-
cionado” e "Personalizar a seleção de
ar").
129AHA101572
130AHA101585
131AHA101598
68
CONHECER O SEU VEÍCULO
