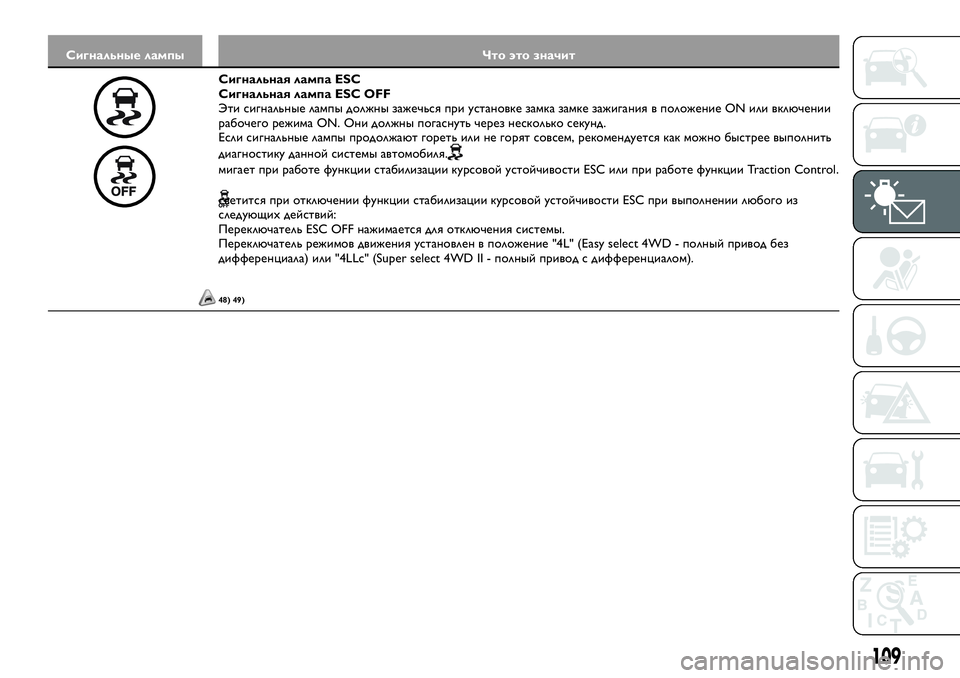

Сигнальные лампы Что это значит
Сигнальная лампа ESC
Сигнальная лампа ESC OFF
Эти сигнальные лампы должны зажечься при установке замка замке зажигания в положение ON или включении
рабочего режима ON. Они должны погаснуть через несколько секунд.
Если сигнальные лампы продолжают гореть или не горят совсем, рекомендуется как можно быстрее выполнить
диагностику данной системы автомобиля.
мигает при работе функции стабилизации курсовой устойчивости ESC или при работе функции Traction Control.
светится при отключении функции стабилизации курсовой устойчивости ESC при выполнении любого из
следующих действий:
Переключатель ESC OFF нажимается для отключения системы.
Переключатель режимов движения установлен в положение "4L" (Easy select 4WD - полный привод без
дифференциала) или "4LLc" (Super select 4WD II - полный привод с дифференциалом).
48) 49)
109

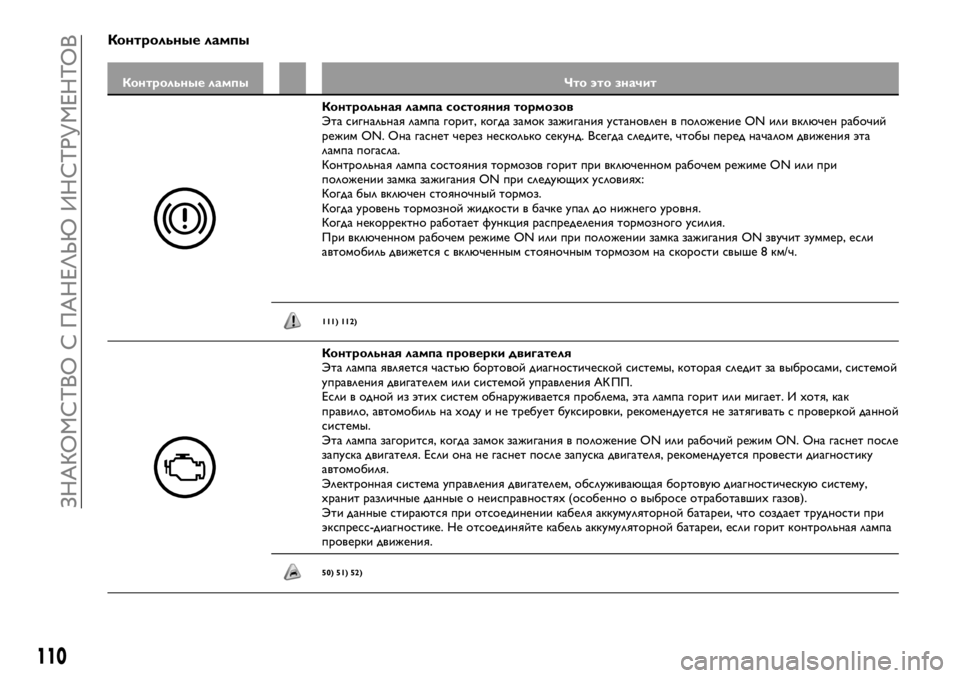

Контрольные лампы
Контрольные лампы Что это значит
Контрольная лампа состояния тормозов
Эта сигнальная лампа горит, когда замок зажигания установлен в положение ON или включен рабочий
режим ON. Она гаснет через несколько секунд. Всегда следите, чтобы перед началом движения эта
лампа погасла.
Контрольная лампа состояния тормозов горит при включенном рабочем режиме ON или при
положении замка зажигания ON при следующих условиях:
Когда был включен стояночный тормоз.
Когда уровень тормозной жидкости в бачке упал до нижнего уровня.
Когда некорректно работает функция распределения тормозного усилия.
При включенном рабочем режиме ON или при положении замка зажигания ON звучит зуммер, если
автомобиль движется с включенным стояночным тормозом на скорости свыше 8 км/ч.
111) 112)
Контрольная лампа проверки двигателя
Эта лампа является частью бортовой диагностической системы, которая следит за выбросами, системой
управления двигателем или системой управления АК ПП.
Если в одной из этих систем обнаруживается проблема, эта лампа горит или мигает. И хотя, как
правило, автомобиль на ходу и не требует буксировки, рекомендуется не затягивать с проверкой данной
системы.
Эта лампа загорится, когда замок зажигания в положение ON или рабочий режим ON. Она гаснет после
запуска двигателя. Если она не гаснет после запуска двигателя, рекомендуется провести диагностику
автомобиля.
Электронная система управления двигателем, обслуживающая бортовую диагностическую систему,
хранит различные данные о неисправностях (особенно о выбросе отработавших газов).
Эти данные стираются при отсоединении кабеля аккумуляторной батареи, что создает трудности при
экспресс-диагностике. Не отсоединяйте кабель аккумуляторной батареи, если горит контрольная лампа
проверки движения.
50) 51) 52)
110
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

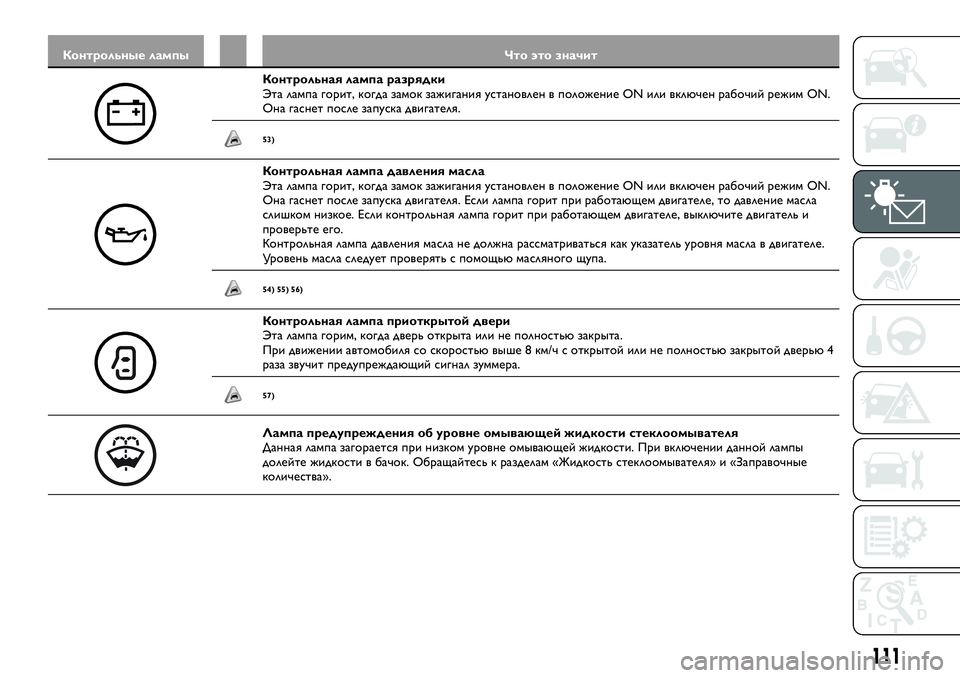

Контрольные лампы Что это значит
Контрольная лампа разрядки
Эта лампа горит, когда замок зажигания установлен в положение ON или включен рабочий режим ON.
Она гаснет после запуска двигателя.
53)
Контрольная лампа давления масла
Эта лампа горит, когда замок зажигания установлен в положение ON или включен рабочий режим ON.
Она гаснет после запуска двигателя. Если лампа горит при работающем двигателе, то давление масла
слишком низкое. Если контрольная лампа горит при работающем двигателе, выключите двигатель и
проверьте его.
Контрольная лампа давления масла не должна рассматриваться как указатель уровня масла в двигателе.
Уровень масла следует проверять с помощью масляного щупа.
54) 55) 56)
Контрольная лампа приоткрытой двери
Эта лампа горим, когда дверь открыта или не полностью закрыта.
При движении автомобиля со скоростью выше 8 км/ч с открытой или не полностью закрытой дверью 4
раза звучит предупреждающий сигнал зуммера.
57)
Лампа предупреждения об уровне омывающей жидкости стеклоомывателя
Данная лампа загорается при низком уровне омывающей жидкости. При включении данной лампы
долейте жидкости в бачок. Обращайтесь к разделам «Жидкость стеклоомывателя» и «Заправочные
количества».
111

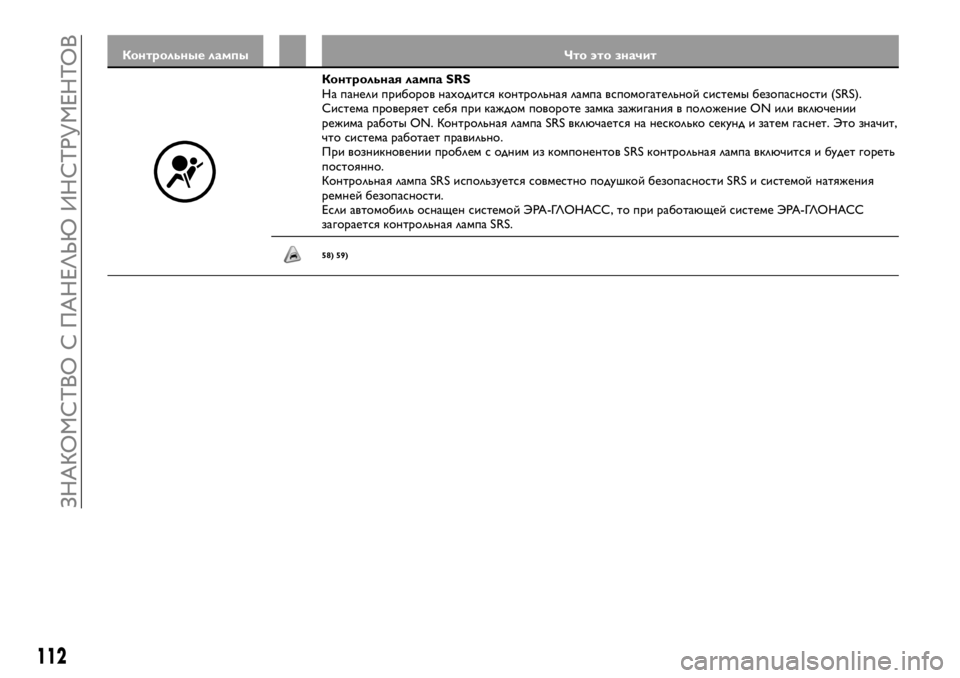

Контрольные лампы Что это значит
Контрольная лампа SRS
На панели приборов находится контрольная лампа вспомогательной системы безопасности (SRS).
Система проверяет себя при каждом повороте замка зажигания в положение ON или включении
режима работы ON. Контрольная лампа SRS включается на несколько секунд и затем гаснет. Это значит,
что система работает правильно.
При возникновении проблем с одним из компонентов SRS контрольная лампа включится и будет гореть
постоянно.
Контрольная лампа SRS используется совместно подушкой безопасности SRS и системой натяжения
ремней безопасности.
Если автомобиль оснащен системой ЭРА-ГЛОНАСС, то при работающей системе ЭРА-ГЛОНАСС
загорается контрольная лампа SRS.
58) 59)
112
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

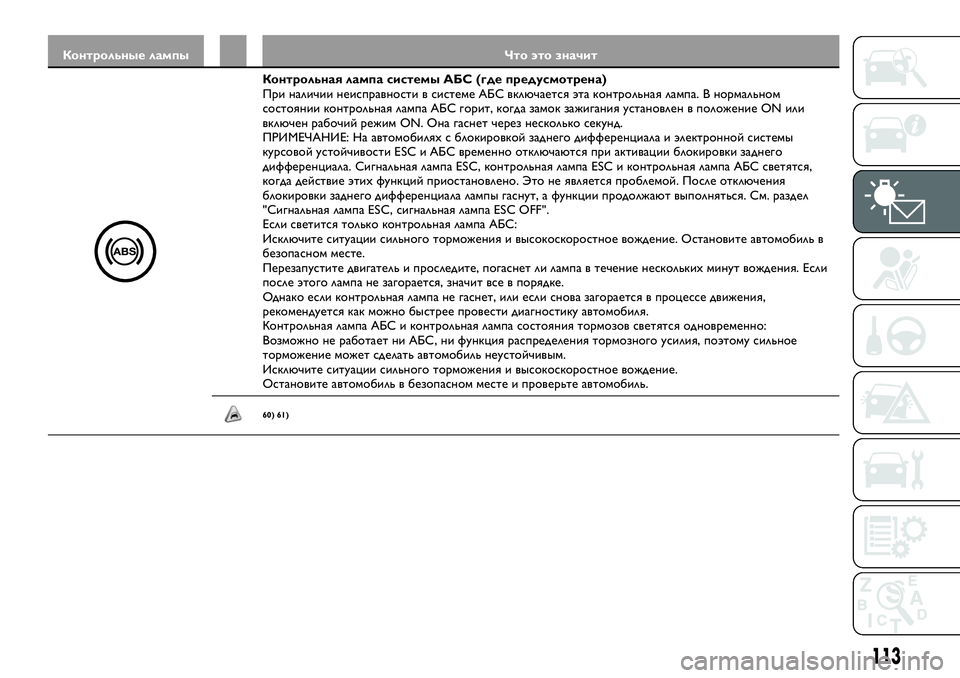

Контрольные лампы Что это значит
Контрольная лампа системы АБС (где предусмотрена)
При наличии неисправности в системе АБС включается эта контрольная лампа. В нормальном
состоянии контрольная лампа АБС горит, когда замок зажигания установлен в положение ON или
включен рабочий режим ON. Она гаснет через несколько секунд.
ПРИМЕЧАНИЕ: На автомобилях с блокировкой заднего дифференциала и электронной системы
курсовой устойчивости ESC и АБС временно отключаются при активации блокировки заднего
дифференциала. Сигнальная лампа ESC, контрольная лампа ESC и контрольная лампа АБС светятся,
когда действие этих функций приостановлено. Это не является проблемой. После отключения
блокировки заднего дифференциала лампы гаснут, а функции продолжают выполняться. См. раздел
"Сигнальная лампа ESC, сигнальная лампа ESC OFF".
Если светится только контрольная лампа АБС:
Исключите ситуации сильного торможения и высокоскоростное вождение. Остановите автомобиль в
безопасном месте.
Перезапустите двигатель и проследите, погаснет ли лампа в течение нескольких минут вождения. Если
после этого лампа не загорается, значит все в порядке.
Однако если контрольная лампа не гаснет, или если снова загорается в процессе движения,
рекомендуется как можно быстрее провести диагностику автомобиля.
Контрольная лампа АБС и контрольная лампа состояния тормозов светятся одновременно:
Возможно не работает ни АБС, ни функция распределения тормозного усилия, поэтому сильное
торможение может сделать автомобиль неустойчивым.
Исключите ситуации сильного торможения и высокоскоростное вождение.
Остановите автомобиль в безопасном месте и проверьте автомобиль.
60) 61)
113

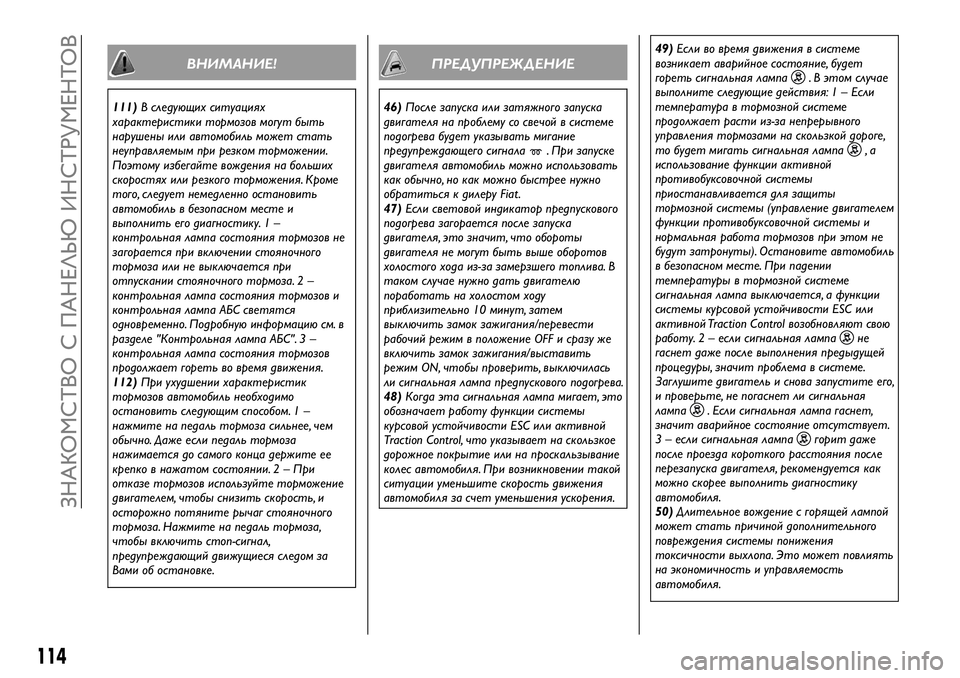

ВНИМАНИЕ!
111)В следующих ситуациях
характеристики тормозов могут быть
нарушены или автомобиль может стать
неуправляемым при резком торможении.
Поэтому избегайте вождения на больших
скоростях или резкого торможения. Кроме
того, следует немедленно остановить
автомобиль в безопасном месте и
выполнить его диагностику. 1 –
контрольная лампа состояния тормозов не
загорается при включении стояночного
тормоза или не выключается при
отпускании стояночного тормоза. 2 –
контрольная лампа состояния тормозов и
контрольная лампа АБС светятся
одновременно. Подробную информацию см. в
разделе "Контрольная лампа АБС". 3 –
контрольная лампа состояния тормозов
продолжает гореть во время движения.
112)При ухудшении характеристик
тормозов автомобиль необходимо
остановить следующим способом. 1 –
нажмите на педаль тормоза сильнее, чем
обычно. Даже если педаль тормоза
нажимается до самого конца держите ее
крепко в нажатом состоянии. 2 – При
отказе тормозов используйте торможение
двигателем, чтобы снизить скорость, и
осторожно потяните рычаг стояночного
тормоза. Нажмите на педаль тормоза,
чтобы включить стоп-сигнал,
предупреждающий движущиеся следом за
Вами об остановке.
ПРЕДУПРЕЖДЕНИЕ
46)После запуска или затяжного запуска
двигателя на проблему со свечой в системе
подогрева будет указывать мигание
предупреждающего сигнала
. При запуске
двигателя автомобиль можно использовать
как обычно, но как можно быстрее нужно
обратиться к дилеру Fiat .
47)Если световой индикатор предпускового
подогрева загорается после запуска
двигателя, это значит, что обороты
двигателя не могут быть выше оборотов
холостого хода из-за замерзшего топлива. В
таком случае нужно дать двигателю
поработать на холостом ходу
приблизительно 10 минут, затем
выключить замок зажигания/перевести
рабочий режим в положение OFF и сразу же
включить замок зажигания/выставить
режим ON, чтобы проверить, выключилась
ли сигнальная лампа предпускового подогрева.
48)Когда эта сигнальная лампа мигает, это
обозначает работу функции системы
курсовой устойчивости ESC или активной
Traction Control, что указывает на скользкое
дорожное покрытие или на проскальзывание
колес автомобиля. При возникновении такой
ситуации уменьшите скорость движения
автомобиля за счет уменьшения ускорения.49)Если во время движения в системе
возникает аварийное состояние, будет
гореть сигнальная лампа
. В этом случае
выполните следующие действия: 1 – Если
температура в тормозной системе
продолжает расти из-за непрерывного
управления тормозами на скользкой дороге,
то будет мигать сигнальная лампа
,а
использование функции активной
противобуксовочной системы
приостанавливается для защиты
тормозной системы (управление двигателем
функции противобуксовочной системы и
нормальная работа тормозов при этом не
будут затронуты). Остановите автомобиль
в безопасном месте. При падении
температуры в тормозной системе
сигнальная лампа выключается, а функции
системы курсовой устойчивости ESC или
активной Traction Control возобновляют свою
работу. 2 – если сигнальная лампа
не
гаснет даже после выполнения предыдущей
процедуры, значит проблема в системе.
Заглушите двигатель и снова запустите его,
и проверьте, не погаснет ли сигнальная
лампа
. Если сигнальная лампа гаснет,
значит аварийное состояние отсутствует.
3 – если сигнальная лампа
горит даже
после проезда короткого расстояния после
перезапуска двигателя, рекомендуется как
можно скорее выполнить диагностику
автомобиля.
50)Длительное вождение с горящей лампой
может стать причиной дополнительного
повреждения системы понижения
токсичности выхлопа. Это может повлиять
на экономичность и управляемость
автомобиля.
114
ЗНАКОМСТВО С ПАНЕЛЬЮ ИНСТРУМЕНТОВ

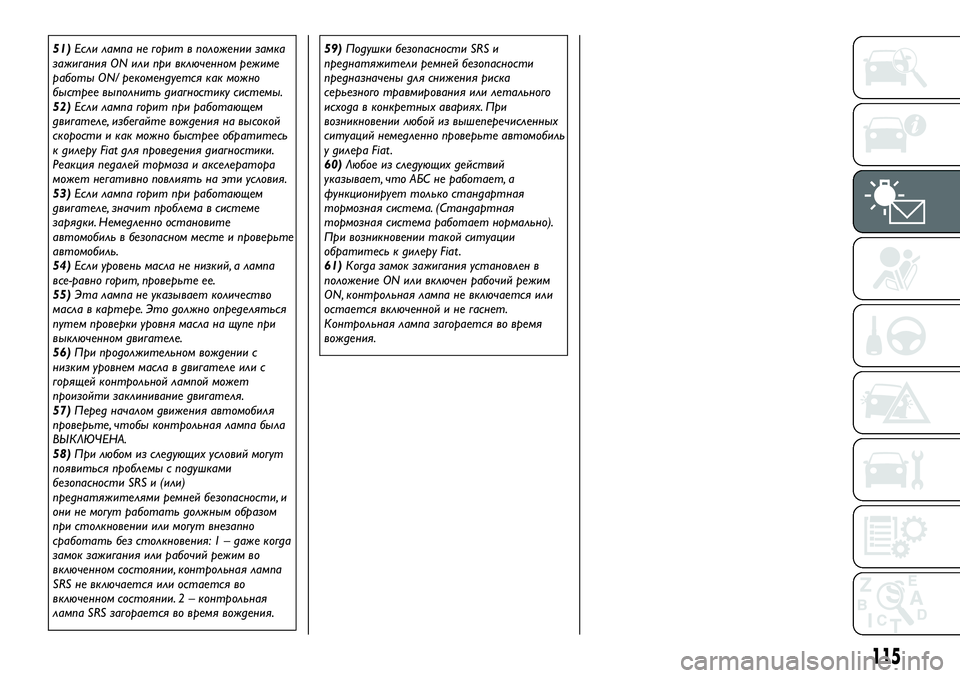

51)Если лампа не горит в положении замка
зажигания ON или при включенном режиме
работы ON/ рекомендуется как можно
быстрее выполнить диагностику системы.
52)Если лампа горит при работающем
двигателе, избегайте вождения на высокой
скорости и как можно быстрее обратитесь
к дилеру Fiat для проведения диагностики.
Реакция педалей тормоза и акселератора
может негативно повлиять на эти условия.
53)Если лампа горит при работающем
двигателе, значит проблема в системе
зарядки. Немедленно остановите
автомобиль в безопасном месте и проверьте
автомобиль.
54)Если уровень масла не низкий, а лампа
все-равно горит, проверьте ее.
55)Эта лампа не указывает количество
масла в картере. Это должно определяться
путем проверки уровня масла на щупе при
выключенном двигателе.
56)При продолжительном вождении с
низким уровнем масла в двигателе или с
горящей контрольной лампой может
произойти заклинивание двигателя.
57)Перед началом движения автомобиля
проверьте, чтобы контрольная лампа была
ВЫКЛЮЧЕНА.
58)При любом из следующих условий могут
появиться проблемы с подушками
безопасности SRS и (или)
преднатяжителями ремней безопасности, и
они не могут работать должным образом
при столкновении или могут внезапно
сработать без столкновения: 1 – даже когда
замок зажигания или рабочий режим во
включенном состоянии, контрольная лампа
SRS не включается или остается во
включенном состоянии. 2 – контрольная
лампа SRS загорается во время вождения.59)Подушки безопасности SRS и
преднатяжители ремней безопасности
предназначены для снижения риска
серьезного травмирования или летального
исхода в конкретных авариях. При
возникновении любой из вышеперечисленных
ситуаций немедленно проверьте автомобиль
у дилера Fiat .
60)Любое из следующих действий
указывает, что АБС не работает, а
функционирует только стандартная
тормозная система. (Стандартная
тормозная система работает нормально).
При возникновении такой ситуации
обратитесь к дилеру Fiat .
61)Когда замок зажигания установлен в
положение ON или включен рабочий режим
ON, контрольная лампа не включается или
остается включенной и не гаснет.
Контрольная лампа загорается во время
вождения.
115

БЕЗОПАСНОСТЬ
В этой главе дается очень важная
информация: описывается система
безопасности, которой оборудован
автомобиль, и даются инструкции по ее
правильному использованию.РЕМНИ БЕЗОПАСНОСТИ......117
СИСТЕМА SBR..............119
ПРЕД НАТЯЖ ИТЕЛИ РЕМНЯ
БЕЗОПАСНОСТИ И СИСТЕМА
ОГРАНИЧИТЕЛЯ УСИЛИЙ......121
СИСТЕМА БЕЗОПАСНОСТИ ДЛЯ
ДЕТЕЙ...................122
ПРИМЕНЕНИЕ СИСТЕМЫ ISOFIX И
Д РУГИХ СИСТЕМ
БЕЗОПАСНОСТИ............126
ПОДУШКА БЕЗОПАСНОСТИ
ВСПОМОГАТЕЛЬНОЙ СИСТЕМЫ
БЕЗОПАСНОСТИ............137
СИСТЕМЫ АКТИВНОЙ
БЕЗОПАСНОСТИ............148
ДОПОЛНИТЕЛЬНЫЕ СИСТЕМЫ
ПОМОЩ И................152
116
БЕЗОПАСНОСТЬ

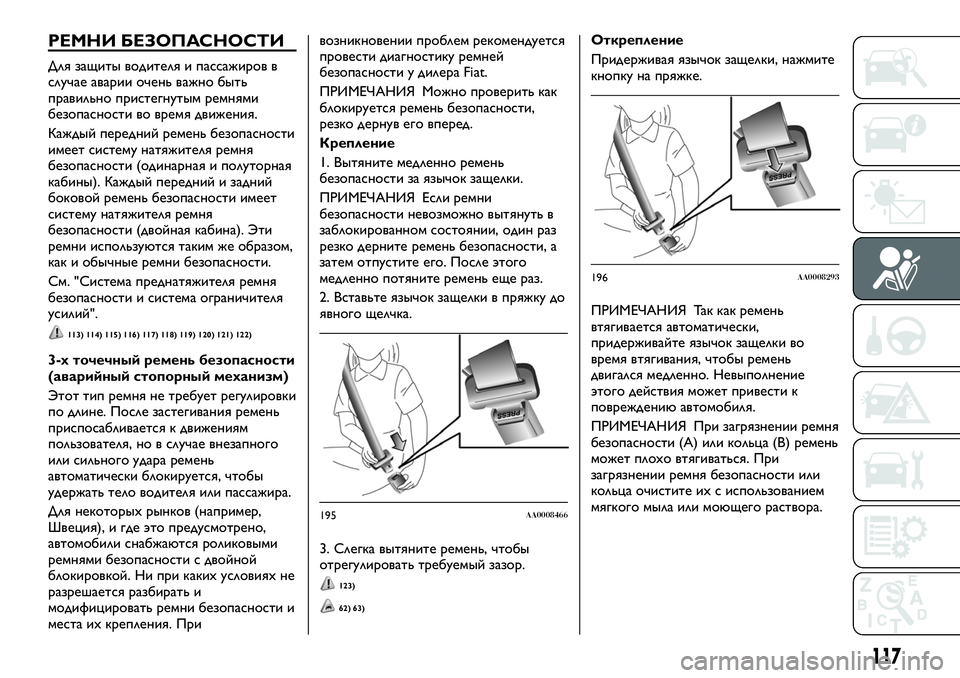

РЕМНИ БЕЗОПАСНОСТИ
Для защиты водителя и пассажиров в
случае аварии очень важно быть
правильно пристегнутым ремнями
безопасности во время движения.
Каждый передний ремень безопасности
имеет систему натяжителя ремня
безопасности (одинарная и полуторная
кабины). Каждый передний и задний
боковой ремень безопасности имеет
систему натяжителя ремня
безопасности (двойная кабина). Эти
ремни используются таким же образом,
как и обычные ремни безопасности.
См. "Система преднатяжителя ремня
безопасности и система ограничителя
усилий".
113) 114) 115) 116) 117) 118) 119) 120) 121) 122)
3-х точечный ремень безопасности
(аварийный стопорный механизм)
Этот тип ремня не требует регулировки
по длине. После застегивания ремень
приспосабливается к движениям
пользователя, но в случае внезапного
или сильного удара ремень
автоматически блокируется, чтобы
удержать тело водителя или пассажира.
Для некоторых рынков (например,
Швеция), и где это предусмотрено,
автомобили снабжаются роликовыми
ремнями безопасности с двойной
блокировкой. Ни при каких условиях не
разрешается разбирать и
модифицировать ремни безопасности и
места их крепления. Привозникновении проблем рекомендуется
провести диагностику ремней
безопасности у дилера Fiat.
ПРИМЕЧАНИЯ Можно проверить как
блокируется ремень безопасности,
резко дернув его вперед.
Крепление
1. Вытяните медленно ремень
безопасности за язычок защелки.
ПРИМЕЧАНИЯ Если ремни
безопасности невозможно вытянуть в
заблокированном состоянии, один раз
резко дерните ремень безопасности, а
затем отпустите его. После этого
медленно потяните ремень еще раз.
2. Вставьте язычок защелки в пряжку до
явного щелчка.
3. Слегка вытяните ремень, чтобы
отрегулировать требуемый зазор.
123)
62) 63)
Открепление
Придерживая язычок защелки, нажмите
кнопку на пряжке.
ПРИМЕЧАНИЯ Так как ремень
втягивается автоматически,
придерживайте язычок защелки во
время втягивания, чтобы ремень
двигался медленно. Невыполнение
этого действия может привести к
повреждению автомобиля.
ПРИМЕЧАНИЯ При загрязнении ремня
безопасности (A) или кольца (B) ремень
может плохо втягиваться. При
загрязнении ремня безопасности или
кольца очистите их с использованием
мягкого мыла или моющего раствора.
195AA0008466
196AA0008293
117

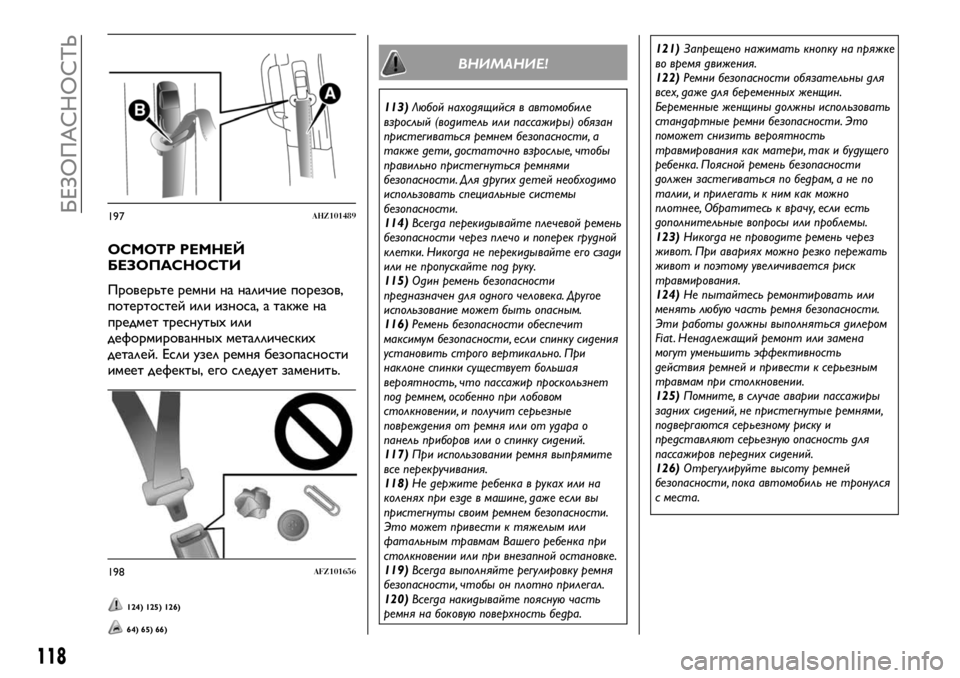

ОСМОТР РЕМНЕЙ
БЕЗОПАСНОСТИ
Проверьте ремни на наличие порезов,
потертостей или износа, а также на
предмет треснутых или
деформированных металлических
деталей. Если узел ремня безопасности
имеет дефекты, его следует заменить.
124) 125) 126)
64) 65) 66)
ВНИМАНИЕ!
113)Любой находящийся в автомобиле
взрослый (водитель или пассажиры) обязан
пристегиваться ремнем безопасности, а
также дети, достаточно взрослые, чтобы
правильно пристегнуться ремнями
безопасности. Для других детей необходимо
использовать специальные системы
безопасности.
114)Всегда перекидывайте плечевой ремень
безопасности через плечо и поперек грудной
клетки. Никогда не перекидывайте его сзади
или не пропускайте под руку.
115)Один ремень безопасности
предназначен для одного человека. Другое
использование может быть опасным.
116)Ремень безопасности обеспечит
максимум безопасности, если спинку сидения
установить строго вертикально. При
наклоне спинки существует большая
вероятность, что пассажир проскользнет
под ремнем, особенно при лобовом
столкновении, и получит серьезные
повреждения от ремня или от удара о
панель приборов или о спинку сидений.
117)При использовании ремня выпрямите
все перекручивания.
118)Не держите ребенка в руках или на
коленях при езде в машине, даже если вы
пристегнуты своим ремнем безопасности.
Это может привести к тяжелым или
фатальным травмам Вашего ребенка при
столкновении или при внезапной остановке.
119)Всегда выполняйте регулировку ремня
безопасности, чтобы он плотно прилегал.
120)Всегда накидывайте поясную часть
ремня на боковую поверхность бедра.121)Запрещено нажимать кнопку на пряжке
во время движения.
122)Ремни безопасности обязательны для
всех, даже для беременных женщин.
Беременные женщины должны использовать
стандартные ремни безопасности. Это
поможет снизить вероятность
травмирования как матери, так и будущего
ребенка. Поясной ремень безопасности
должен застегиваться по бедрам, а не по
талии, и прилегать к ним как можно
плотнее, Обратитесь к врачу, если есть
дополнительные вопросы или проблемы.
123)Никогда не проводите ремень через
живот. При авариях можно резко пережать
живот и поэтому увеличивается риск
травмирования.
124)Не пытайтесь ремонтировать или
менять любую часть ремня безопасности.
Эти работы должны выполняться дилером
Fiat . Ненадлежащий ремонт или замена
могут уменьшить эффективность
действия ремней и привести к серьезным
травмам при столкновении.
125)Помните, в случае аварии пассажиры
задних сидений, не пристегнутые ремнями,
подвергаются серьезному риску и
представляют серьезную опасность для
пассажиров передних сидений.
126)Отрегулируйте высоту ремней
безопасности, пока автомобиль не тронулся
с места.
197AHZ101489
198AFZ101656
118
БЕЗОПАСНОСТЬ
