FIAT FULLBACK 2018 Manual de Uso e Manutenção (in Portuguese)

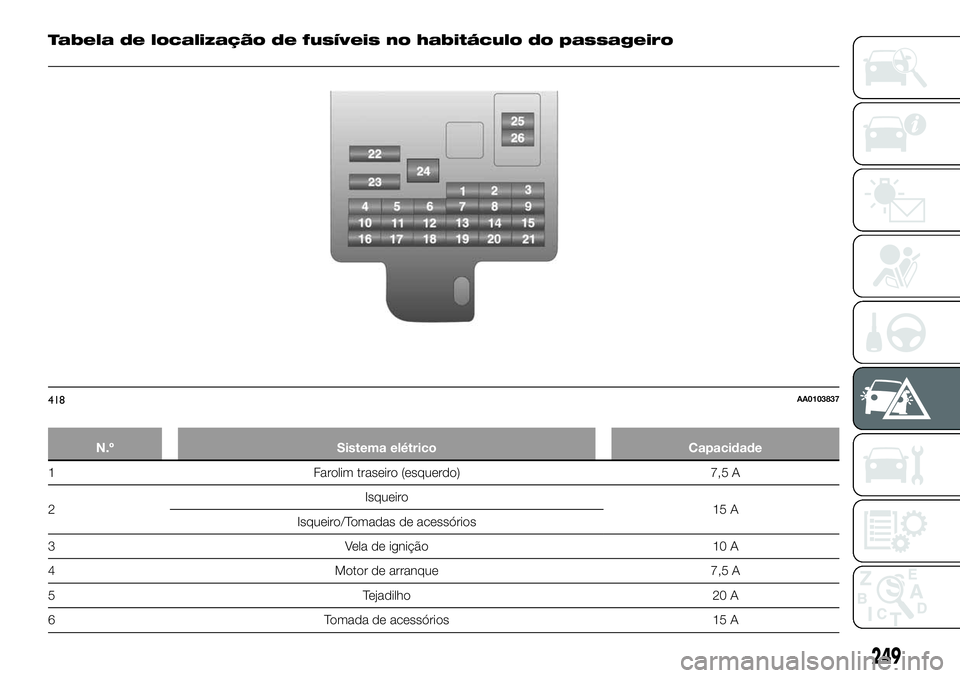

Tabela de localização de fusíveis no habitáculo do passageiro
N.º Sistema elétrico Capacidade
1 Farolim traseiro (esquerdo) 7,5 A
2Isqueiro
15 A
Isqueiro/Tomadas de acessórios
3 Vela de ignição 10 A
4 Motor de arranque 7,5 A
5 Tejadilho 20 A
6 Tomada de acessórios 15 A
418AA0103837
249

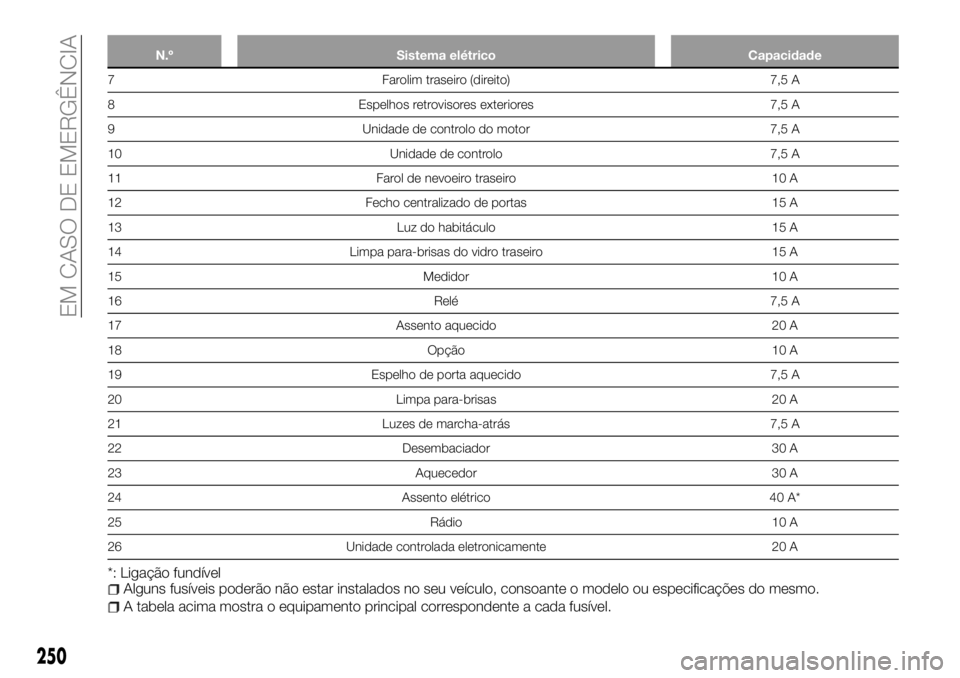

N.º Sistema elétrico Capacidade
7 Farolim traseiro (direito) 7,5 A
8 Espelhos retrovisores exteriores 7,5 A
9 Unidade de controlo do motor 7,5 A
10 Unidade de controlo 7,5 A
11 Farol de nevoeiro traseiro 10 A
12 Fecho centralizado de portas 15 A
13 Luz do habitáculo 15 A
14 Limpa para-brisas do vidro traseiro 15 A
15 Medidor 10 A
16 Relé 7,5 A
17 Assento aquecido 20 A
18 Opção 10 A
19 Espelho de porta aquecido 7,5 A
20 Limpa para-brisas 20 A
21 Luzes de marcha-atrás 7,5 A
22 Desembaciador 30 A
23 Aquecedor 30 A
24 Assento elétrico 40 A*
25 Rádio 10 A
26 Unidade controlada eletronicamente 20 A
*: Ligação fundívelAlguns fusíveis poderão não estar instalados no seu veículo, consoante o modelo ou especificações do mesmo.
A tabela acima mostra o equipamento principal correspondente a cada fusível.
250
EM CASO DE EMERGÊNCIA

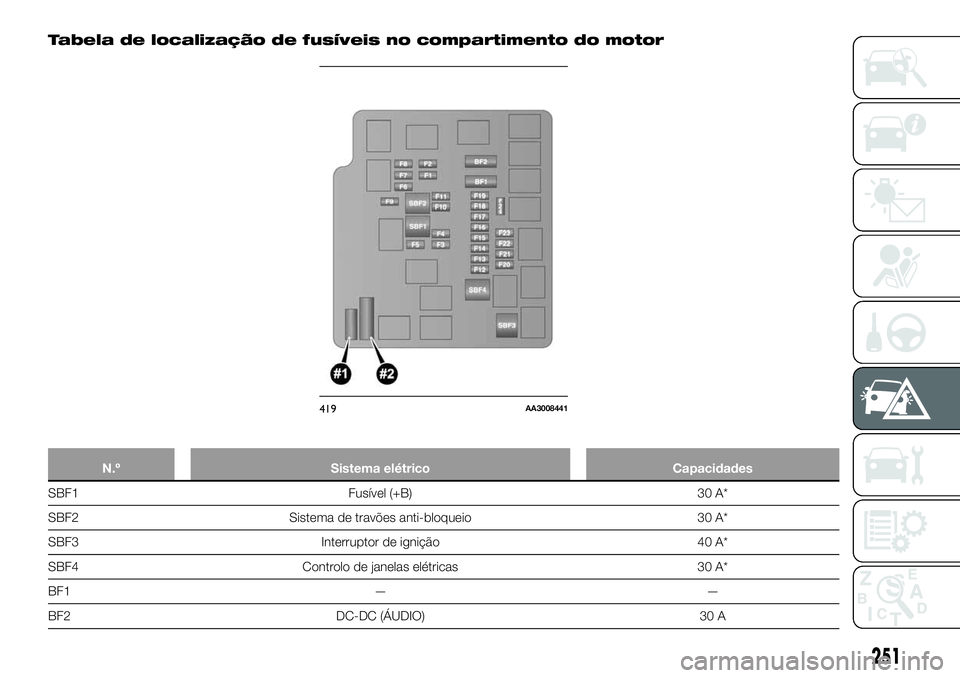

Tabela de localização de fusíveis no compartimento do motor
N.º Sistema elétrico Capacidades
SBF1 Fusível (+B) 30 A*
SBF2 Sistema de travões anti-bloqueio 30 A*
SBF3 Interruptor de ignição 40 A*
SBF4 Controlo de janelas elétricas 30 A*
BF1 — —
BF2 DC-DC (ÁUDIO) 30 A
419AA3008441
251

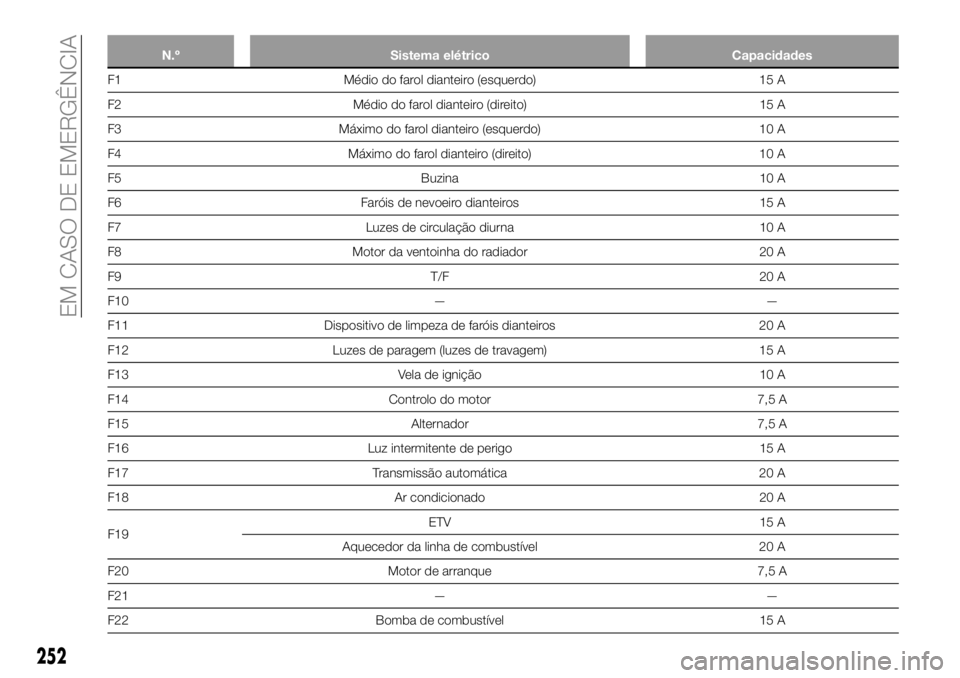

N.º Sistema elétrico Capacidades
F1 Médio do farol dianteiro (esquerdo) 15 A
F2 Médio do farol dianteiro (direito) 15 A
F3 Máximo do farol dianteiro (esquerdo) 10 A
F4 Máximo do farol dianteiro (direito) 10 A
F5 Buzina 10 A
F6 Faróis de nevoeiro dianteiros 15 A
F7 Luzes de circulação diurna 10 A
F8 Motor da ventoinha do radiador 20 A
F9 T/F 20 A
F10 — —
F11 Dispositivo de limpeza de faróis dianteiros 20 A
F12 Luzes de paragem (luzes de travagem) 15 A
F13 Vela de ignição 10 A
F14 Controlo do motor 7,5 A
F15 Alternador 7,5 A
F16 Luz intermitente de perigo 15 A
F17 Transmissão automática 20 A
F18 Ar condicionado 20 A
F19ETV 15 A
Aquecedor da linha de combustível 20 A
F20 Motor de arranque 7,5 A
F21 — —
F22 Bomba de combustível 15 A
252
EM CASO DE EMERGÊNCIA

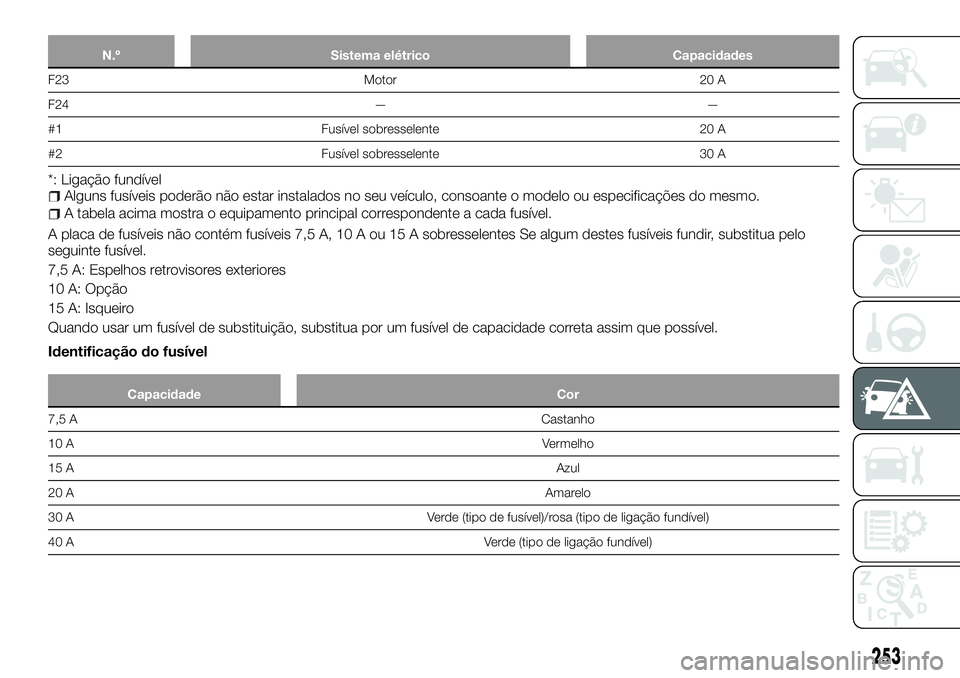

N.º Sistema elétrico Capacidades
F23 Motor 20 A
F24 — —
#1 Fusível sobresselente 20 A
#2 Fusível sobresselente 30 A
*: Ligação fundívelAlguns fusíveis poderão não estar instalados no seu veículo, consoante o modelo ou especificações do mesmo.
A tabela acima mostra o equipamento principal correspondente a cada fusível.
A placa de fusíveis não contém fusíveis 7,5 A, 10 A ou 15 A sobresselentes Se algum destes fusíveis fundir, substitua pelo
seguinte fusível.
7,5 A: Espelhos retrovisores exteriores
10 A: Opção
15 A: Isqueiro
Quando usar um fusível de substituição, substitua por um fusível de capacidade correta assim que possível.
Identificação do fusível
Capacidade Cor
7,5 ACastanho
10 AVermelho
15 AAzul
20 AAmarelo
30 A Verde (tipo de fusível)/rosa (tipo de ligação fundível)
40 A Verde (tipo de ligação fundível)
253

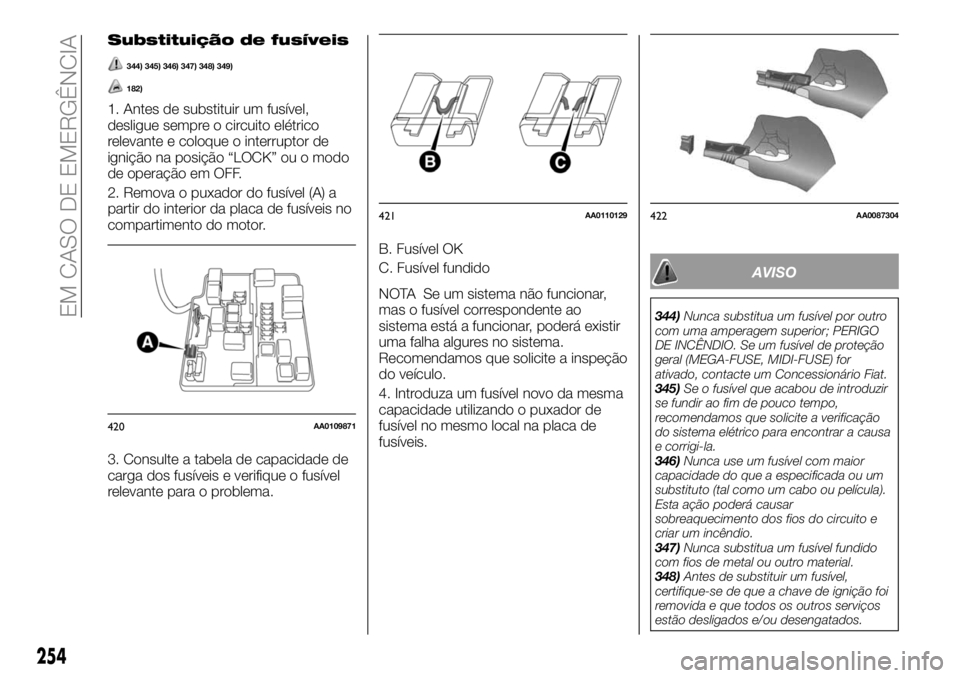

Substituição de fusíveis
344) 345) 346) 347) 348) 349)
182)
1. Antes de substituir um fusível,
desligue sempre o circuito elétrico
relevante e coloque o interruptor de
ignição na posição “LOCK” ou o modo
de operação em OFF.
2. Remova o puxador do fusível (A) a
partir do interior da placa de fusíveis no
compartimento do motor.
3. Consulte a tabela de capacidade de
carga dos fusíveis e verifique o fusível
relevante para o problema.B. Fusível OK
C. Fusível fundido
NOTA Se um sistema não funcionar,
mas o fusível correspondente ao
sistema está a funcionar, poderá existir
uma falha algures no sistema.
Recomendamos que solicite a inspeção
do veículo.
4. Introduza um fusível novo da mesma
capacidade utilizando o puxador de
fusível no mesmo local na placa de
fusíveis.
AVISO
344)Nunca substitua um fusível por outro
com uma amperagem superior; PERIGO
DE INCÊNDIO. Se um fusível de proteção
geral (MEGA-FUSE, MIDI-FUSE) for
ativado, contacte um Concessionário Fiat.
345)Se o fusível que acabou de introduzir
se fundir ao fim de pouco tempo,
recomendamos que solicite a verificação
do sistema elétrico para encontrar a causa
e corrigi-la.
346)Nunca use um fusível com maior
capacidade do que a especificada ou um
substituto (tal como um cabo ou película).
Esta ação poderá causar
sobreaquecimento dos fios do circuito e
criar um incêndio.
347)Nunca substitua um fusível fundido
com fios de metal ou outro material.
348)Antes de substituir um fusível,
certifique-se de que a chave de ignição foi
removida e que todos os outros serviços
estão desligados e/ou desengatados.
420AA0109871
421AA0110129422AA0087304
254
EM CASO DE EMERGÊNCIA

349)Se se fundir um fusível de proteção
geral dos sistemas de segurança (sistema
de airbags, sistema de travagem),
sistemas de unidade elétrica (sistema do
motor, sistema da caixa de velocidades) ou
sistema de direção, contacte a Rede de
Assistência Fiat.
ATENÇÃO
182)Se necessitar de lavar o
compartimento do motor, proceda
cuidadosamente de modo a não atingir
diretamente a caixa de fusíveis e o motor
do limpa para-brisas com o jato de água.

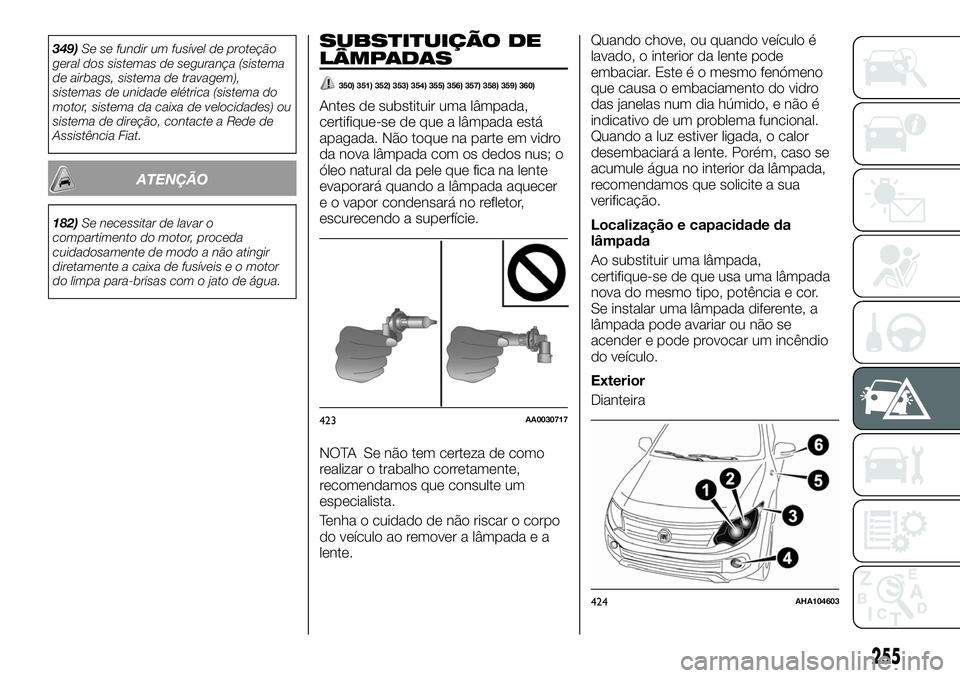

SUBSTITUIÇÃO DE
LÂMPADAS
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Antes de substituir uma lâmpada,
certifique-se de que a lâmpada está
apagada. Não toque na parte em vidro
da nova lâmpada com os dedos nus; o
óleo natural da pele que fica na lente
evaporará quando a lâmpada aquecer
e o vapor condensará no refletor,
escurecendo a superfície.
NOTA Se não tem certeza de como
realizar o trabalho corretamente,
recomendamos que consulte um
especialista.
Tenha o cuidado de não riscar o corpo
do veículo ao remover a lâmpada e a
lente.Quando chove, ou quando veículo é
lavado, o interior da lente pode
embaciar. Este é o mesmo fenómeno
que causa o embaciamento do vidro
das janelas num dia húmido, e não é
indicativo de um problema funcional.
Quando a luz estiver ligada, o calor
desembaciará a lente. Porém, caso se
acumule água no interior da lâmpada,
recomendamos que solicite a sua
verificação.
Localização e capacidade da
lâmpada
Ao substituir uma lâmpada,
certifique-se de que usa uma lâmpada
nova do mesmo tipo, potência e cor.
Se instalar uma lâmpada diferente, a
lâmpada pode avariar ou não se
acender e pode provocar um incêndio
do veículo.
Exterior
Dianteira
423AA0030717
424AHA104603
255

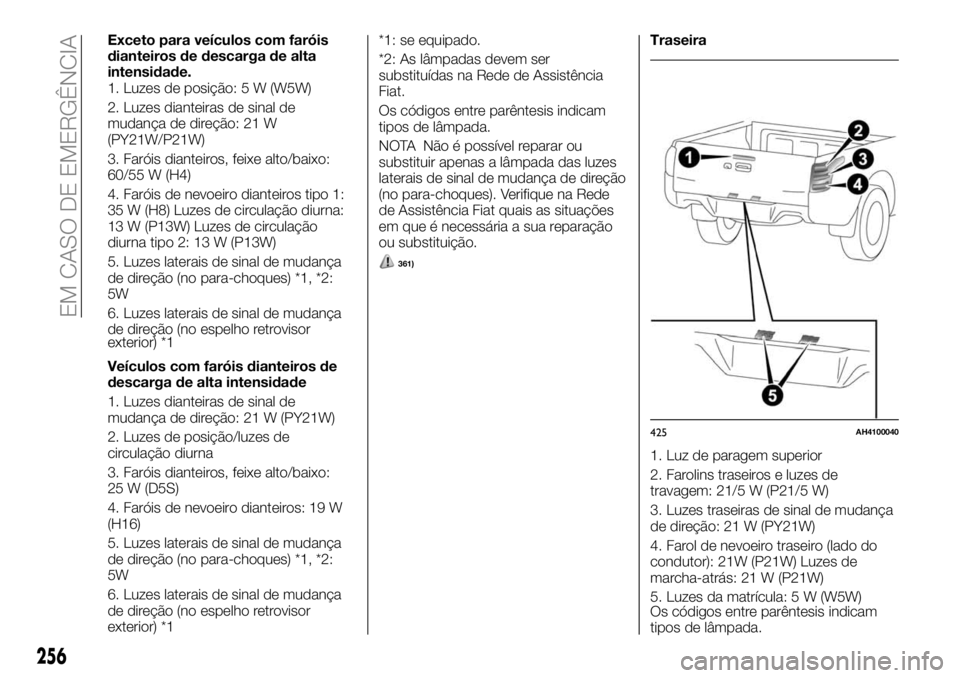

Exceto para veículos com faróis
dianteiros de descarga de alta
intensidade.
1. Luzes de posição: 5 W (W5W)
2. Luzes dianteiras de sinal de
mudança de direção: 21 W
(PY21W/P21W)
3. Faróis dianteiros, feixe alto/baixo:
60/55 W (H4)
4. Faróis de nevoeiro dianteiros tipo 1:
35 W (H8) Luzes de circulação diurna:
13 W (P13W) Luzes de circulação
diurna tipo 2: 13 W (P13W)
5. Luzes laterais de sinal de mudança
de direção (no para-choques) *1, *2:
5W
6. Luzes laterais de sinal de mudança
de direção (no espelho retrovisor
exterior) *1
Veículos com faróis dianteiros de
descarga de alta intensidade
1. Luzes dianteiras de sinal de
mudança de direção: 21 W (PY21W)
2. Luzes de posição/luzes de
circulação diurna
3. Faróis dianteiros, feixe alto/baixo:
25 W (D5S)
4. Faróis de nevoeiro dianteiros: 19 W
(H16)
5. Luzes laterais de sinal de mudança
de direção (no para-choques) *1, *2:
5W
6. Luzes laterais de sinal de mudança
de direção (no espelho retrovisor
exterior) *1*1: se equipado.
*2: As lâmpadas devem ser
substituídas na Rede de Assistência
Fiat.
Os códigos entre parêntesis indicam
tipos de lâmpada.
NOTA Não é possível reparar ou
substituir apenas a lâmpada das luzes
laterais de sinal de mudança de direção
(no para-choques). Verifique na Rede
de Assistência Fiat quais as situações
em que é necessária a sua reparação
ou substituição.
361)
Traseira
1. Luz de paragem superior
2. Farolins traseiros e luzes de
travagem: 21/5 W (P21/5 W)
3. Luzes traseiras de sinal de mudança
de direção: 21 W (PY21W)
4. Farol de nevoeiro traseiro (lado do
condutor): 21W (P21W) Luzes de
marcha-atrás: 21 W (P21W)
5. Luzes da matrícula: 5 W (W5W)
Os códigos entre parêntesis indicam
tipos de lâmpada.
425AH4100040
256
EM CASO DE EMERGÊNCIA

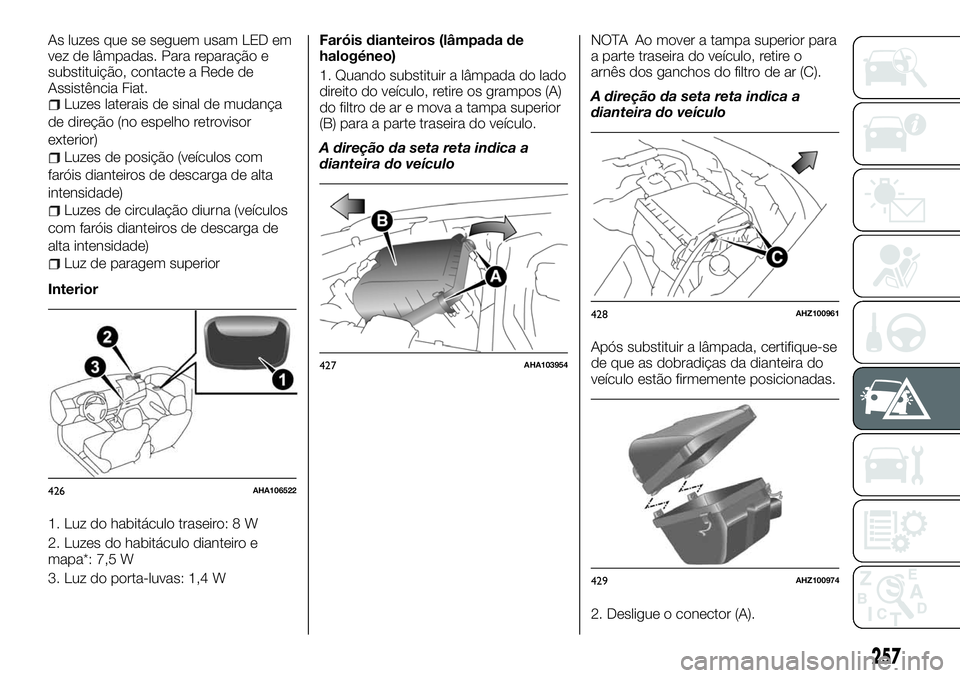

As luzes que se seguem usam LED em
vez de lâmpadas. Para reparação e
substituição, contacte a Rede de
Assistência Fiat.
Luzes laterais de sinal de mudança
de direção (no espelho retrovisor
exterior)
Luzes de posição (veículos com
faróis dianteiros de descarga de alta
intensidade)
Luzes de circulação diurna (veículos
com faróis dianteiros de descarga de
alta intensidade)
Luz de paragem superior
Interior
1. Luz do habitáculo traseiro: 8 W
2. Luzes do habitáculo dianteiro e
mapa*: 7,5 W
3. Luz do porta-luvas: 1,4 WFaróis dianteiros (lâmpada de
halogéneo)
1. Quando substituir a lâmpada do lado
direito do veículo, retire os grampos (A)
do filtro de ar e mova a tampa superior
(B) para a parte traseira do veículo.
A direção da seta reta indica a
dianteira do veículoNOTA Ao mover a tampa superior para
a parte traseira do veículo, retire o
arnês dos ganchos do filtro de ar (C).
A direção da seta reta indica a
dianteira do veículo
Após substituir a lâmpada, certifique-se
de que as dobradiças da dianteira do
veículo estão firmemente posicionadas.
2. Desligue o conector (A).
426AHA106522
427AHA103954
428AHZ100961
429AHZ100974
257

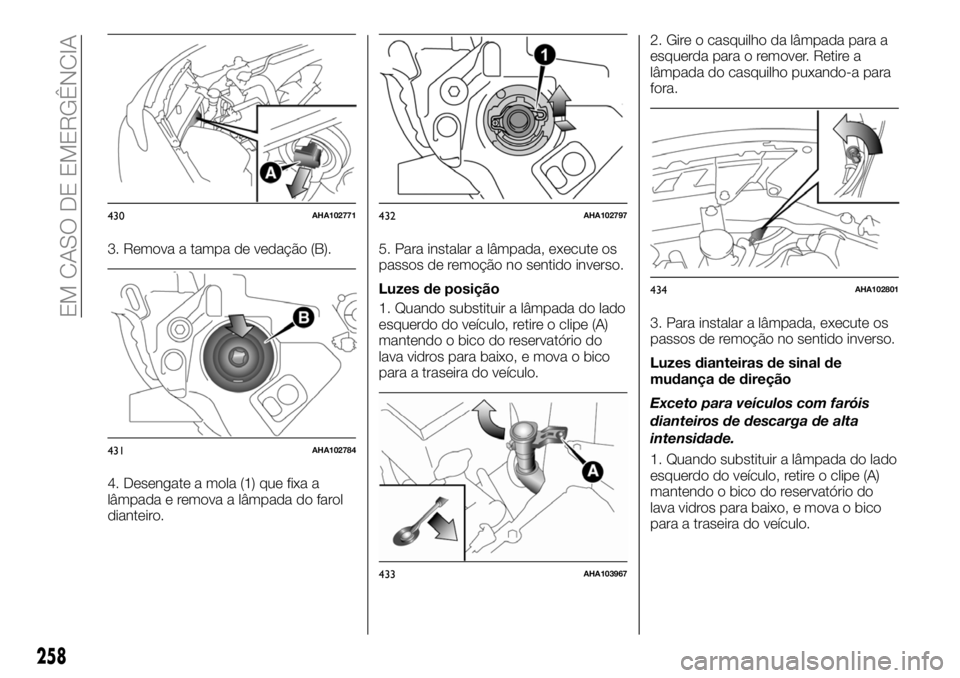

3. Remova a tampa de vedação (B).
4. Desengate a mola (1) que fixa a
lâmpada e remova a lâmpada do farol
dianteiro.5. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
Luzes de posição
1. Quando substituir a lâmpada do lado
esquerdo do veículo, retire o clipe (A)
mantendo o bico do reservatório do
lava vidros para baixo, e mova o bico
para a traseira do veículo.2. Gire o casquilho da lâmpada para a
esquerda para o remover. Retire a
lâmpada do casquilho puxando-a para
fora.
3. Para instalar a lâmpada, execute os
passos de remoção no sentido inverso.
Luzes dianteiras de sinal de
mudança de direção
Exceto para veículos com faróis
dianteiros de descarga de alta
intensidade.
1. Quando substituir a lâmpada do lado
esquerdo do veículo, retire o clipe (A)
mantendo o bico do reservatório do
lava vidros para baixo, e mova o bico
para a traseira do veículo.
430AHA102771
431AHA102784
432AHA102797
433AHA103967
434AHA102801
258
