FIAT PANDA 2018 Kezelési és karbantartási útmutató (in Hungarian)

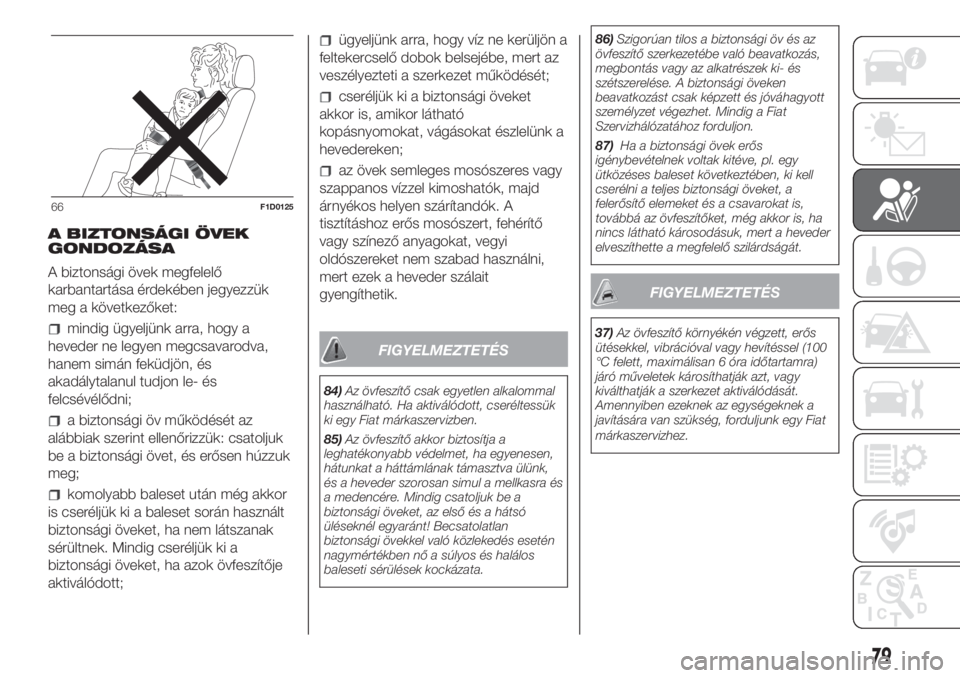

A BIZTONSÁGI ÖVEK
GONDOZÁSA
A biztonsági övek megfelelő
karbantartása érdekében jegyezzük
meg a következőket:
mindig ügyeljünk arra, hogy a
heveder ne legyen megcsavarodva,
hanem simán feküdjön, és
akadálytalanul tudjon le- és
felcsévélődni;
a biztonsági öv működését az
alábbiak szerint ellenőrizzük: csatoljuk
be a biztonsági övet, és erősen húzzuk
meg;
komolyabb baleset után még akkor
is cseréljük ki a baleset során használt
biztonsági öveket, ha nem látszanak
sérültnek. Mindig cseréljük ki a
biztonsági öveket, ha azok övfeszítője
aktiválódott;
ügyeljünk arra, hogy víz ne kerüljön a
feltekercselő dobok belsejébe, mert az
veszélyezteti a szerkezet működését;
cseréljük ki a biztonsági öveket
akkor is, amikor látható
kopásnyomokat, vágásokat észlelünk a
hevedereken;
az övek semleges mosószeres vagy
szappanos vízzel kimoshatók, majd
árnyékos helyen szárítandók. A
tisztításhoz erős mosószert, fehérítő
vagy színező anyagokat, vegyi
oldószereket nem szabad használni,
mert ezek a heveder szálait
gyengíthetik.
FIGYELMEZTETÉS
84)Az övfeszítő csak egyetlen alkalommal
használható. Ha aktiválódott, cseréltessük
ki egy Fiat márkaszervizben.
85)Az övfeszítő akkor biztosítja a
leghatékonyabb védelmet, ha egyenesen,
hátunkat a háttámlának támasztva ülünk,
és a heveder szorosan simul a mellkasra és
a medencére. Mindig csatoljuk be a
biztonsági öveket, az első és a hátsó
üléseknél egyaránt! Becsatolatlan
biztonsági övekkel való közlekedés esetén
nagymértékben nő a súlyos és halálos
baleseti sérülések kockázata.86)Szigorúan tilos a biztonsági öv és az
övfeszítő szerkezetébe való beavatkozás,
megbontás vagy az alkatrészek ki- és
szétszerelése. A biztonsági öveken
beavatkozást csak képzett és jóváhagyott
személyzet végezhet. Mindig a Fiat
Szervizhálózatához forduljon.
87)Ha a biztonsági övek erős
igénybevételnek voltak kitéve, pl. egy
ütközéses baleset következtében, ki kell
cserélni a teljes biztonsági öveket, a
felerősítő elemeket és a csavarokat is,
továbbá az övfeszítőket, még akkor is, ha
nincs látható károsodásuk, mert a heveder
elveszíthette a megfelelő szilárdságát.
FIGYELMEZTETÉS
37)Az övfeszítő környékén végzett, erős
ütésekkel, vibrációval vagy hevítéssel (100
°C felett, maximálisan 6 óra időtartamra)
járó műveletek károsíthatják azt, vagy
kiválthatják a szerkezet aktiválódását.
Amennyiben ezeknek az egységeknek a
javítására van szükség, forduljunk egy Fiat
márkaszervizhez.
66F1D0125
79

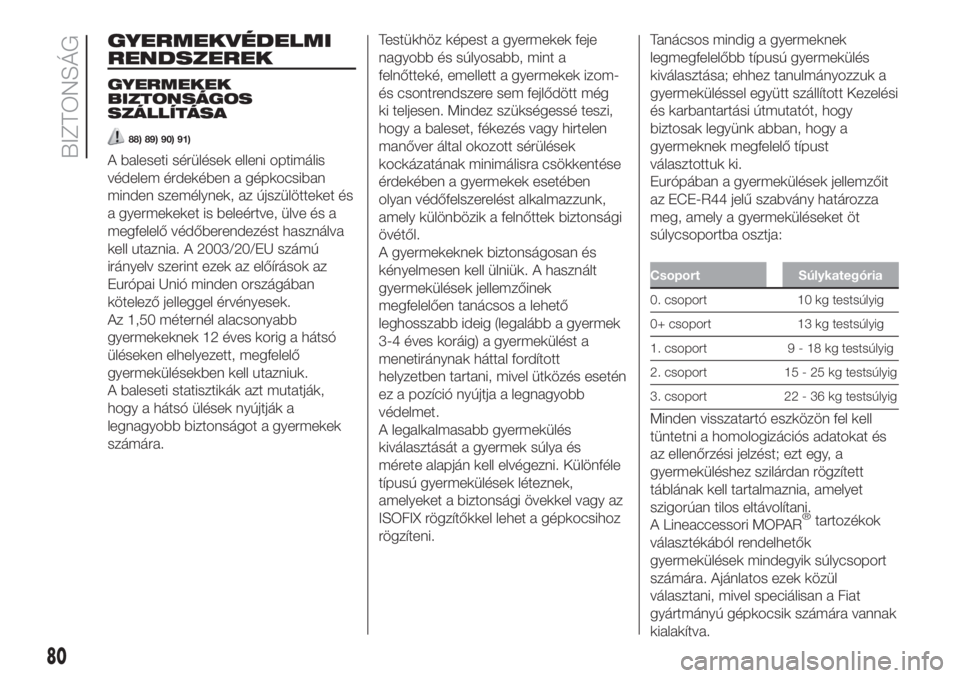

GYERMEKVÉDELMI
RENDSZEREK
GYERMEKEK
BIZTONSÁGOS
SZÁLLÍTÁSA
88) 89) 90) 91)
A baleseti sérülések elleni optimális
védelem érdekében a gépkocsiban
minden személynek, az újszülötteket és
a gyermekeket is beleértve, ülve és a
megfelelő védőberendezést használva
kell utaznia. A 2003/20/EU számú
irányelv szerint ezek az előírások az
Európai Unió minden országában
kötelező jelleggel érvényesek.
Az 1,50 méternél alacsonyabb
gyermekeknek 12 éves korig a hátsó
üléseken elhelyezett, megfelelő
gyermekülésekben kell utazniuk.
A baleseti statisztikák azt mutatják,
hogy a hátsó ülések nyújtják a
legnagyobb biztonságot a gyermekek
számára.Testükhöz képest a gyermekek feje
nagyobb és súlyosabb, mint a
felnőtteké, emellett a gyermekek izom-
és csontrendszere sem fejlődött még
ki teljesen. Mindez szükségessé teszi,
hogy a baleset, fékezés vagy hirtelen
manőver által okozott sérülések
kockázatának minimálisra csökkentése
érdekében a gyermekek esetében
olyan védőfelszerelést alkalmazzunk,
amely különbözik a felnőttek biztonsági
övétől.
A gyermekeknek biztonságosan és
kényelmesen kell ülniük. A használt
gyermekülések jellemzőinek
megfelelően tanácsos a lehető
leghosszabb ideig (legalább a gyermek
3-4 éves koráig) a gyermekülést a
menetiránynak háttal fordított
helyzetben tartani, mivel ütközés esetén
ez a pozíció nyújtja a legnagyobb
védelmet.
A legalkalmasabb gyermekülés
kiválasztását a gyermek súlya és
mérete alapján kell elvégezni. Különféle
típusú gyermekülések léteznek,
amelyeket a biztonsági övekkel vagy az
ISOFIX rögzítőkkel lehet a gépkocsihoz
rögzíteni.Tanácsos mindig a gyermeknek
legmegfelelőbb típusú gyermekülés
kiválasztása; ehhez tanulmányozzuk a
gyermeküléssel együtt szállított Kezelési
és karbantartási útmutatót, hogy
biztosak legyünk abban, hogy a
gyermeknek megfelelő típust
választottuk ki.
Európában a gyermekülések jellemzőit
az ECE-R44 jelű szabvány határozza
meg, amely a gyermeküléseket öt
súlycsoportba osztja:
Csoport Súlykategória
0. csoport 10 kg testsúlyig
0+ csoport 13 kg testsúlyig
1. csoport 9 - 18 kg testsúlyig
2. csoport 15 - 25 kg testsúlyig
3. csoport 22 - 36 kg testsúlyig
Minden visszatartó eszközön fel kell
tüntetni a homologizációs adatokat és
az ellenőrzési jelzést; ezt egy, a
gyermeküléshez szilárdan rögzített
táblának kell tartalmaznia, amelyet
szigorúan tilos eltávolítani.
A Lineaccessori MOPAR
®tartozékok
választékából rendelhetők
gyermekülések mindegyik súlycsoport
számára. Ajánlatos ezek közül
választani, mivel speciálisan a Fiat
gyártmányú gépkocsik számára vannak
kialakítva.
80
BIZTONSÁG

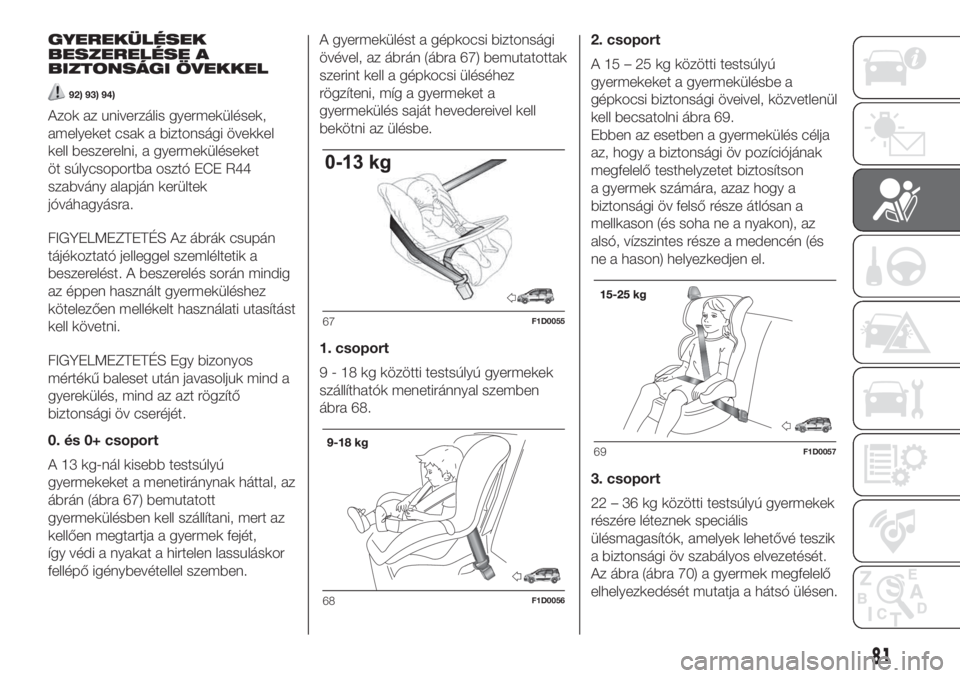

GYEREKÜLÉSEK
BESZERELÉSE A
BIZTONSÁGI ÖVEKKEL
92) 93) 94)
Azok az univerzális gyermekülések,
amelyeket csak a biztonsági övekkel
kell beszerelni, a gyermeküléseket
öt súlycsoportba osztó ECE R44
szabvány alapján kerültek
jóváhagyásra.
FIGYELMEZTETÉS Az ábrák csupán
tájékoztató jelleggel szemléltetik a
beszerelést. A beszerelés során mindig
az éppen használt gyermeküléshez
kötelezően mellékelt használati utasítást
kell követni.
FIGYELMEZTETÉS Egy bizonyos
mértékű baleset után javasoljuk mind a
gyerekülés, mind az azt rögzítő
biztonsági öv cseréjét.
0. és 0+ csoport
A 13 kg-nál kisebb testsúlyú
gyermekeket a menetiránynak háttal, az
ábrán (ábra 67) bemutatott
gyermekülésben kell szállítani, mert az
kellően megtartja a gyermek fejét,
így védi a nyakat a hirtelen lassuláskor
fellépő igénybevétellel szemben.A gyermekülést a gépkocsi biztonsági
övével, az ábrán (ábra 67) bemutatottak
szerint kell a gépkocsi üléséhez
rögzíteni, míg a gyermeket a
gyermekülés saját hevedereivel kell
bekötni az ülésbe.
1. csoport
9 - 18 kg közötti testsúlyú gyermekek
szállíthatók menetiránnyal szemben
ábra 68.2. csoport
A 15 – 25 kg közötti testsúlyú
gyermekeket a gyermekülésbe a
gépkocsi biztonsági öveivel, közvetlenül
kell becsatolni ábra 69.
Ebben az esetben a gyermekülés célja
az, hogy a biztonsági öv pozíciójának
megfelelő testhelyzetet biztosítson
a gyermek számára, azaz hogy a
biztonsági öv felső része átlósan a
mellkason (és soha ne a nyakon), az
alsó, vízszintes része a medencén (és
ne a hason) helyezkedjen el.
3. csoport
22 – 36 kg közötti testsúlyú gyermekek
részére léteznek speciális
ülésmagasítók, amelyek lehetővé teszik
a biztonsági öv szabályos elvezetését.
Az ábra (ábra 70) a gyermek megfelelő
elhelyezkedését mutatja a hátsó ülésen.
67F1D0055
68F1D0056
69F1D0057
81

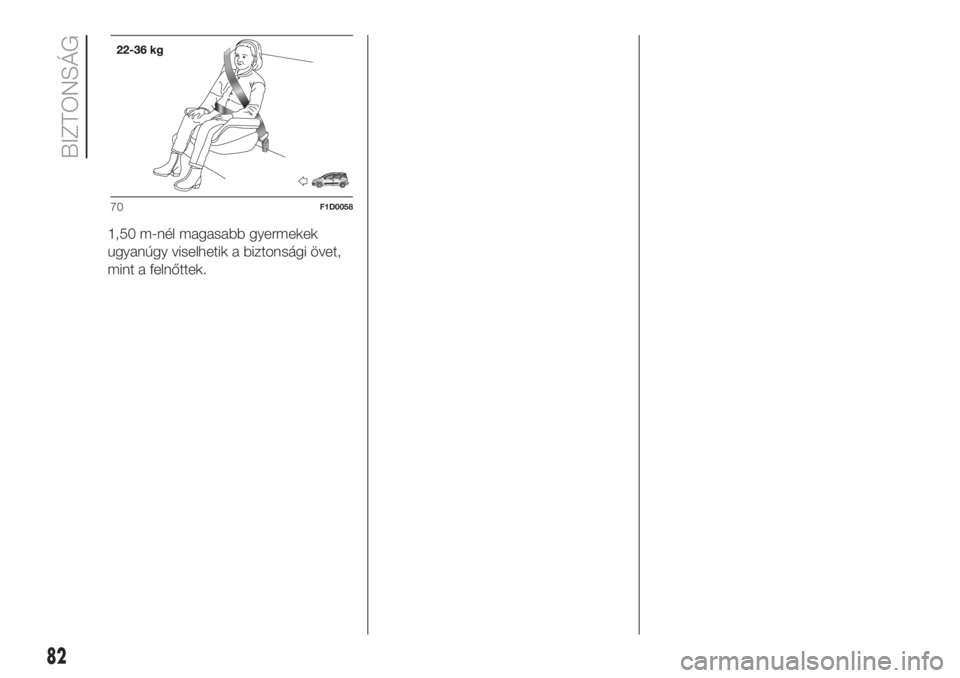

1,50 m-nél magasabb gyermekek
ugyanúgy viselhetik a biztonsági övet,
mint a felnőttek.
70F1D0058
82
BIZTONSÁG

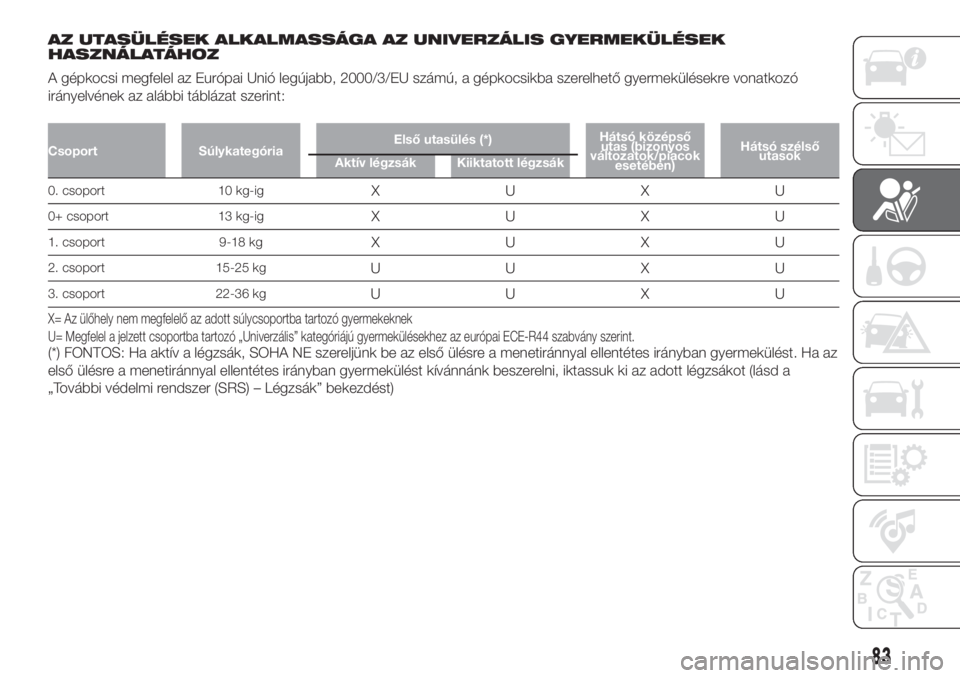

AZ UTASÜLÉSEK ALKALMASSÁGA AZ UNIVERZÁLIS GYERMEKÜLÉSEK
HASZNÁLATÁHOZ
A gépkocsi megfelel az Európai Unió legújabb, 2000/3/EU számú, a gépkocsikba szerelhető gyermekülésekre vonatkozó
irányelvének az alábbi táblázat szerint:
Csoport SúlykategóriaElső utasülés (*)Hátsó középső
utas (bizonyos
változatok/piacok
esetében)Hátsó szélső
utasok
Aktív légzsák Kiiktatott légzsák
0. csoport 10 kg-igXUXU
0+ csoport 13 kg-igXUXU
1. csoport 9-18 kgXUXU
2. csoport 15-25 kgUU X U
3. csoport 22-36 kgUU X U
X= Az ülőhely nem megfelelő az adott súlycsoportba tartozó gyermekeknek
U= Megfelel a jelzett csoportba tartozó „Univerzális” kategóriájú gyermekülésekhez az európai ECE-R44 szabvány szerint.
(*) FONTOS: Ha aktív a légzsák, SOHA NE szereljünk be az első ülésre a menetiránnyal ellentétes irányban gyermekülést. Ha az
első ülésre a menetiránnyal ellentétes irányban gyermekülést kívánnánk beszerelni, iktassuk ki az adott légzsákot (lásd a
„További védelmi rendszer (SRS) – Légzsák” bekezdést)
83

EGY ISOFIX
GYERMEKÜLÉS
BESZERELÉSE
95) 96) 97) 98)
A gépkocsi hátsó külső ülései ISOFIX
rögzítőpontokkal rendelkeznek, egy
olyan európai szabvány szerint, ami
gyorssá, egyszerűvé és biztonságossá
teszi egy gyerekülés beszerelését.
Az ISOFIX rendszer segítségével
a gépkocsi biztonsági öveinek
használata nélkül lehet az ISOFIX
gyermeküléseket beszerelni, a
gyermekülést közvetlenül erősítve a
gépkocsiban található három rögzítési
ponthoz. Lehetőség van a
hagyományos típusú és ISOFIX
gyermekülések egyidejű használatára
ugyannak a gépkocsinak a különböző
ülőhelyein.
Egy ISOFIX gyermekülés
beszereléséhez rögzítsük azt a
gépkocsi hátsó üléspárnája és
üléstámlája között elhelyezkedő két A
fém rögzítőfülhöz ábra 71, majd
rögzítsük a gyermekülés felső
hevederét (amely a gyermeküléssel
együtt kapható) a háttámla mögött,
annak alsó részén elhelyezkedő B
rögzítőgyűrűhöz ábra 72.
Tájékoztató jelleggel az ábra 73. ábra
egy Universal ISOFIX gyermekülést
mutat be, amelynek kialakítása az 1.
súlycsoportnak felel meg.FIGYELMEZTETÉS Az ábra 73. ábra
csupán tájékoztató jelleggel szemlélteti
a beszerelést. A beszerelés során
mindig az éppen használt
gyermeküléshez kötelezően mellékelt
használati utasítást kell követni.
FIGYELMEZTETÉS Egy bizonyos
mértékű baleset után javasoljuk a mind
a gyerekülés, mind az Isofix rögzítések
cseréjét.
71F1D0060
72F1D006173F1D0059
84
BIZTONSÁG

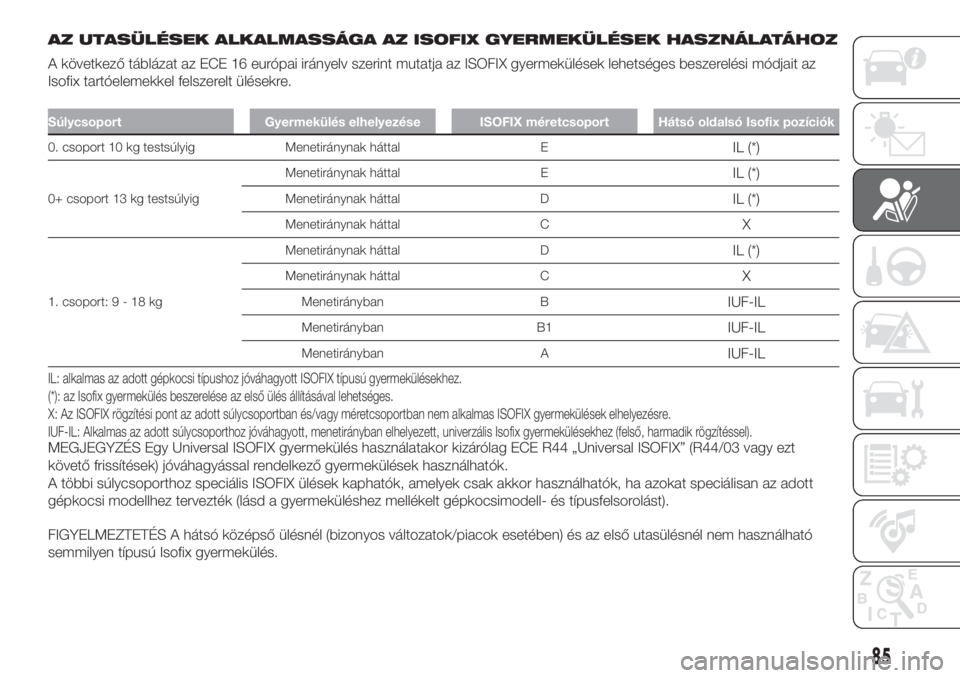

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
A következő táblázat az ECE 16 európai irányelv szerint mutatja az ISOFIX gyermekülések lehetséges beszerelési módjait az
Isofix tartóelemekkel felszerelt ülésekre.
Súlycsoport Gyermekülés elhelyezése ISOFIX méretcsoport Hátsó oldalsó Isofix pozíciók
0. csoport 10 kg testsúlyig Menetiránynak háttal EIL (*)
0+ csoport 13 kg testsúlyigMenetiránynak háttal E
IL (*)
Menetiránynak háttal DIL (*)
Menetiránynak háttal CX
1. csoport:9-18kgMenetiránynak háttal D
IL (*)
Menetiránynak háttal CX
Menetirányban BIUF-IL
Menetirányban B1IUF-IL
Menetirányban AIUF-IL
IL: alkalmas az adott gépkocsi típushoz jóváhagyott ISOFIX típusú gyermekülésekhez.
(*): az Isofix gyermekülés beszerelése az első ülés állításával lehetséges.
X: Az ISOFIX rögzítési pont az adott súlycsoportban és/vagy méretcsoportban nem alkalmas ISOFIX gyermekülések elhelyezésre.
IUF-IL: Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik rögzítéssel).
MEGJEGYZÉS Egy Universal ISOFIX gyermekülés használatakor kizárólag ECE R44 „Universal ISOFIX” (R44/03 vagy ezt
követő frissítések) jóváhagyással rendelkező gyermekülések használhatók.
A többi súlycsoporthoz speciális ISOFIX ülések kaphatók, amelyek csak akkor használhatók, ha azokat speciálisan az adott
gépkocsi modellhez tervezték (lásd a gyermeküléshez mellékelt gépkocsimodell- és típusfelsorolást).
FIGYELMEZTETÉS A hátsó középső ülésnél (bizonyos változatok/piacok esetében) és az első utasülésnél nem használható
semmilyen típusú Isofix gyermekülés.
85

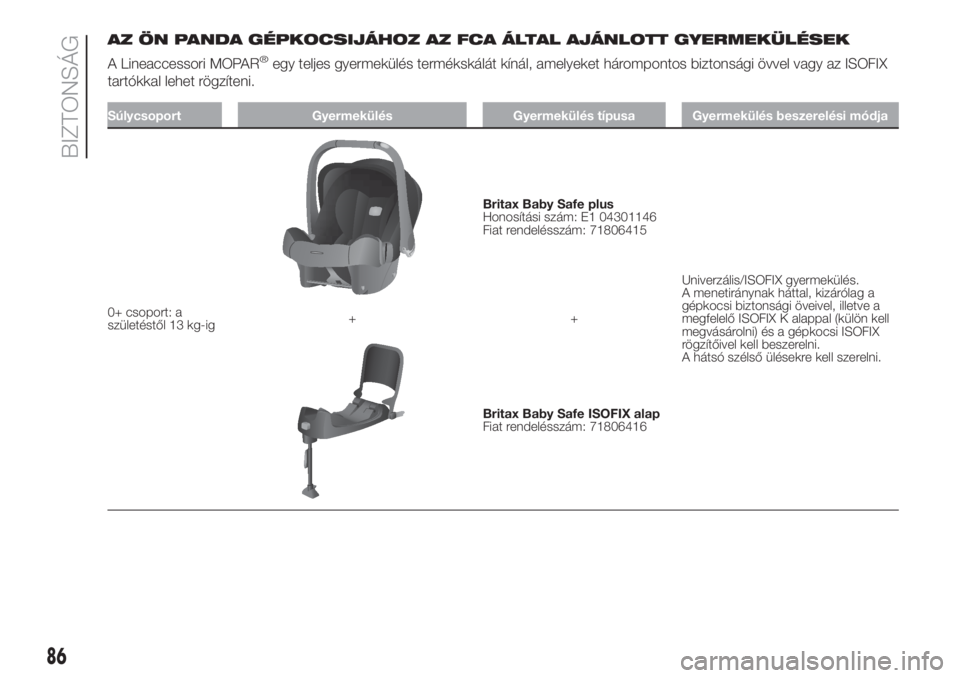

AZ ÖN PANDA GÉPKOCSIJÁHOZ AZ FCA ÁLTAL AJÁNLOTT GYERMEKÜLÉSEK
A Lineaccessori MOPAR
®egy teljes gyermekülés termékskálát kínál, amelyeket hárompontos biztonsági övvel vagy az ISOFIX
tartókkal lehet rögzíteni.
Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+ csoport: a
születéstől 13 kg-ig
Britax Baby Safe plus
Honosítási szám: E1 04301146
Fiat rendelésszám: 71806415
Univerzális/ISOFIX gyermekülés.
A menetiránynak háttal, kizárólag a
gépkocsi biztonsági öveivel, illetve a
megfelelő ISOFIX K alappal (külön kell
megvásárolni) és a gépkocsi ISOFIX
rögzítőivel kell beszerelni.
A hátsó szélső ülésekre kell szerelni. ++
Britax Baby Safe ISOFIX alap
Fiat rendelésszám: 71806416
86
BIZTONSÁG

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
1. csoport:9-18
kg
Fair G0/1S
Honosítási szám: E4 04443718
Fiat rendelésszám: 71807388
Univerzális/ISOFIX gyermekülés.
Beszerelhető kizárólag a gépjármű
biztonsági öveivel (mind menetiránnyal
szemben, mind menetiránynak háttal)
vagy a jármű ISOFIX rögzítőivel.
Az FCA az ISOFIX alappal (RWF "A"
típus - külön megvásárolandó)
menetiránynak háttal vagy az ISOFIX
alappal (FWF "M" típus - külön
megvásárolandó) menetirányba
nézően, a merev fejtámla (külön
megvásárolandó) és a gépkocsi ISOFIX
tartóinak segítségével történő
beszerelést javasolja.
A hátsó szélső ülésekre kell szerelni. ++
Fair ISOFIX RWF platform „A”
típus, G 0/1S-hez
Fiat rendelésszám: 71805368
vagy
Fair ISOFIX FWF "M" típusú
talp G 0/1S számára
Fiat rendelésszám: 71806374
++
FAIR merev fejtámla
Fiat rendelésszám: 71807387
87

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
1. csoport:9-18
kg
Britax Safefix TT
Honosítási szám: E1 04301199
Fiat rendelésszám: 71805956Csak menetirányba nézően lehet
beszerelni az Isofix tartókkal és a
gyermeküléssel együtt szállított felső
hevederrel.
A hátsó szélső ülésekre kell szerelni.
Britax Roemer Duo Plus
Honosítási szám: E1 04301133
Fiat rendelésszám: 71803161Csak menetirányba nézően lehet
beszerelni az Isofix tartókkal és a
gyermeküléssel együtt szállított felső
hevederrel.
A hátsó szélső ülésekre kell szerelni.
2. csoport: 15 - 36
kg
Fair Junior Fix
Honosítási szám: E4 04443721
Fiat rendelésszám: 71806570Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel, és ha a
választott ülőhelyen rendelkezésre áll,
esetlegesen az ISOFIX rögzítéseket
felhasználva kell beszerelni.
FIGYELMEZTETÉS Az FCA azt tanácsolja, hogy a beszerelés során mindig az éppen használt gyermeküléshez kötelezően
mellékelt használati utasítást kövessük.
88
BIZTONSÁG
