QUADRO E INSTRUMENTOS DE BORDO.
A cor de fundo dos instrumentos e a sua tipologia pode variar em função das versões.
As luzes avisadoras no quadro de instrumentos podem variar em função da versão/equipamento (por ex. LPG, Cross etc…)
do veículo. As luzes avisadoras
eestão presentes apenas nas versões Diesel. Nas versões Diesel, o número máximo
de rotações/motor (escala vermelha do conta-rotações) corresponde a 6000 rpm.

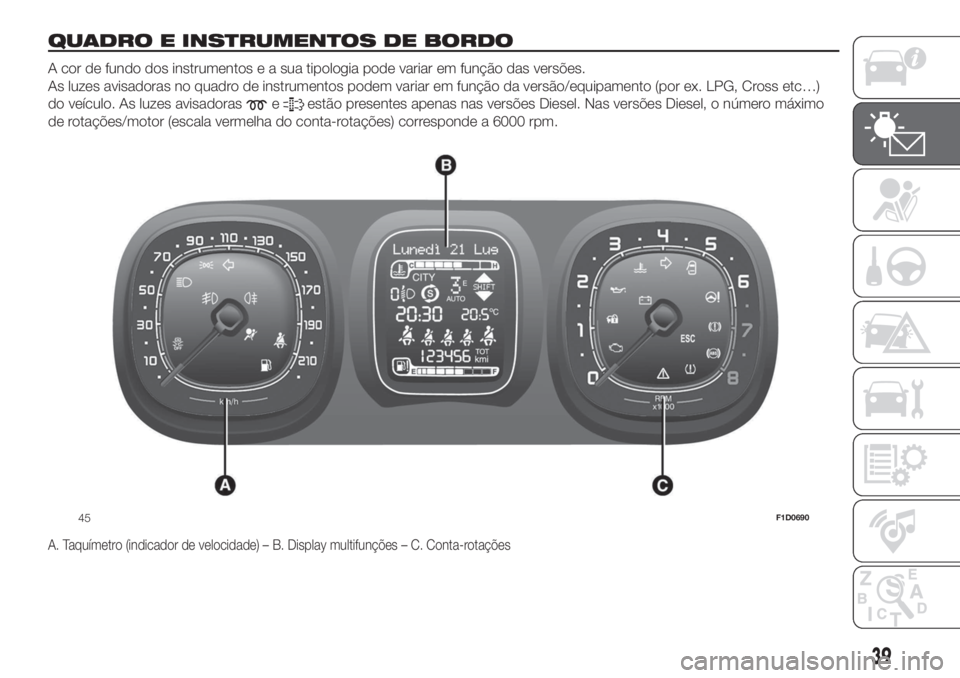

A. Taquímetro (indicador de velocidade) – B. Display multifunções – C. Conta-rotações
45F1D0690
39
Page 42 of 240
VISOR

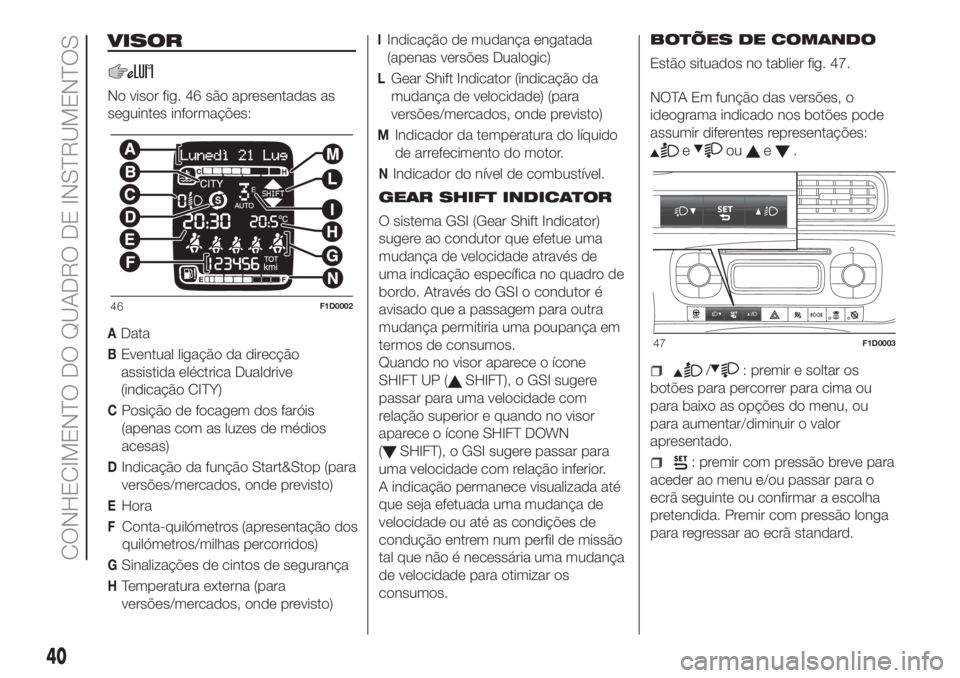

No visor fig. 46 são apresentadas as
seguintes informações:
AData
BEventual ligação da direcção
assistida eléctrica Dualdrive
(indicação CITY)
CPosição de focagem dos faróis
(apenas com as luzes de médios
acesas)
DIndicação da função Start&Stop (para
versões/mercados, onde previsto)
EHora
FConta-quilómetros (apresentação dos
quilómetros/milhas percorridos)
GSinalizações de cintos de segurança
HTemperatura externa (para
versões/mercados, onde previsto)
IIndicação de mudança engatada
(apenas versões Dualogic)
LGear Shift Indicator (indicação da
mudança de velocidade) (para
versões/mercados, onde previsto)
MIndicador da temperatura do líquido
de arrefecimento do motor.
NIndicador do nível de combustível.
GEAR SHIFT INDICATOR
O sistema GSI (Gear Shift Indicator)
sugere ao condutor que efetue uma
mudança de velocidade através de
uma indicação específica no quadro de
bordo. Através do GSI o condutor é
avisado que a passagem para outra
mudança permitiria uma poupança em
termos de consumos.
Quando no visor aparece o ícone
SHIFT UP (
SHIFT), o GSI sugere
passar para uma velocidade com
relação superior e quando no visor
aparece o ícone SHIFT DOWN
(
SHIFT), o GSI sugere passar para
uma velocidade com relação inferior.
A indicação permanece visualizada até
que seja efetuada uma mudança de
velocidade ou até as condições de
condução entrem num perfil de missão
tal que não é necessária uma mudança
de velocidade para otimizar os
consumos.BOTÕES DE COMANDO
Estão situados no tablier fig. 47.
NOTA Em função das versões, o
ideograma indicado nos botões pode
assumir diferentes representações:
eoue.
/: premir e soltar os
botões para percorrer para cima ou
para baixo as opções do menu, ou
para aumentar/diminuir o valor
apresentado.
: premir com pressão breve para
aceder ao menu e/ou passar para o
ecrã seguinte ou confirmar a escolha
pretendida. Premir com pressão longa
para regressar ao ecrã standard.
46F1D0002
47F1D0003
40
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Page 43 of 240

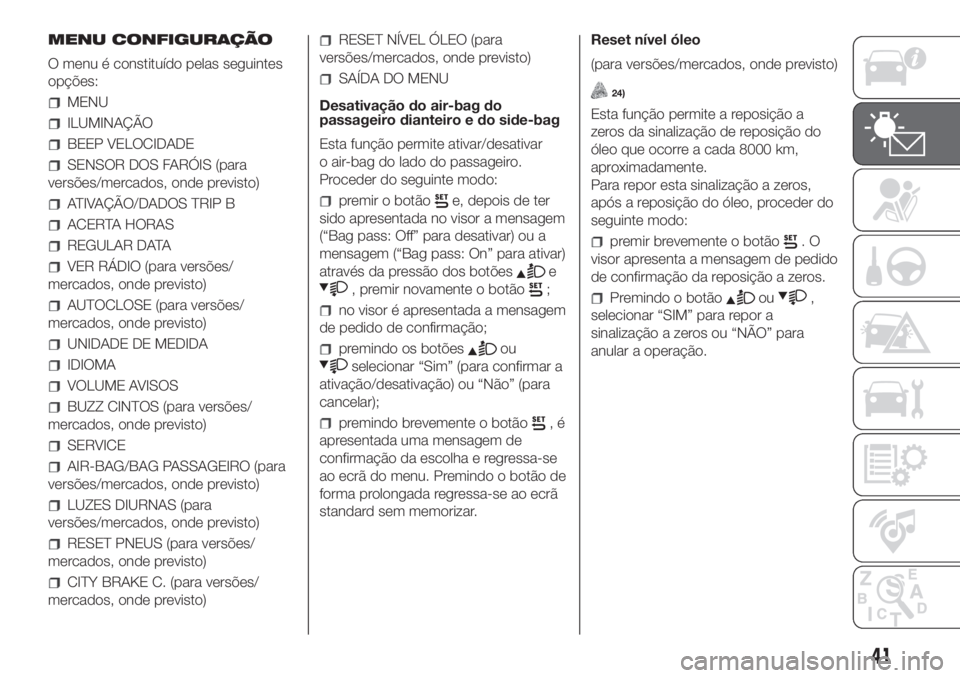

MENU CONFIGURAÇÃO
O menu é constituído pelas seguintes
opções:
MENU
ILUMINAÇÃO
BEEP VELOCIDADE
SENSOR DOS FARÓIS (para
versões/mercados, onde previsto)
ATIVAÇÃO/DADOS TRIP B
ACERTA HORAS
REGULAR DATA
VER RÁDIO (para versões/
mercados, onde previsto)
AUTOCLOSE (para versões/
mercados, onde previsto)
UNIDADE DE MEDIDA
IDIOMA
VOLUME AVISOS
BUZZ CINTOS (para versões/
mercados, onde previsto)
SERVICE
AIR-BAG/BAG PASSAGEIRO (para
versões/mercados, onde previsto)
LUZES DIURNAS (para
versões/mercados, onde previsto)
RESET PNEUS (para versões/
mercados, onde previsto)
CITY BRAKE C. (para versões/
mercados, onde previsto)
RESET NÍVEL ÓLEO (para
versões/mercados, onde previsto)
SAÍDA DO MENU
Desativação do air-bag do
passageiro dianteiro e do side-bag
Esta função permite ativar/desativar
o air-bag do lado do passageiro.
Proceder do seguinte modo:
premir o botãoe, depois de ter
sido apresentada no visor a mensagem
(“Bag pass: Off” para desativar) ou a
mensagem (“Bag pass: On” para ativar)
através da pressão dos botões
e
, premir novamente o botão;
no visor é apresentada a mensagem
de pedido de confirmação;
premindo os botõesou
selecionar “Sim” (para confirmar a
ativação/desativação) ou “Não” (para
cancelar);
premindo brevemente o botão,é
apresentada uma mensagem de
confirmação da escolha e regressa-se
ao ecrã do menu. Premindo o botão de
forma prolongada regressa-se ao ecrã
standard sem memorizar.Reset nível óleo
(para versões/mercados, onde previsto)
24)
Esta função permite a reposição a
zeros da sinalização de reposição do
óleo que ocorre a cada 8000 km,
aproximadamente.
Para repor esta sinalização a zeros,
após a reposição do óleo, proceder do
seguinte modo:
premir brevemente o botão.O
visor apresenta a mensagem de pedido
de confirmação da reposição a zeros.
Premindo o botãoou,
selecionar “SIM” para repor a
sinalização a zeros ou “NÃO” para
anular a operação.
41
Page 44 of 240

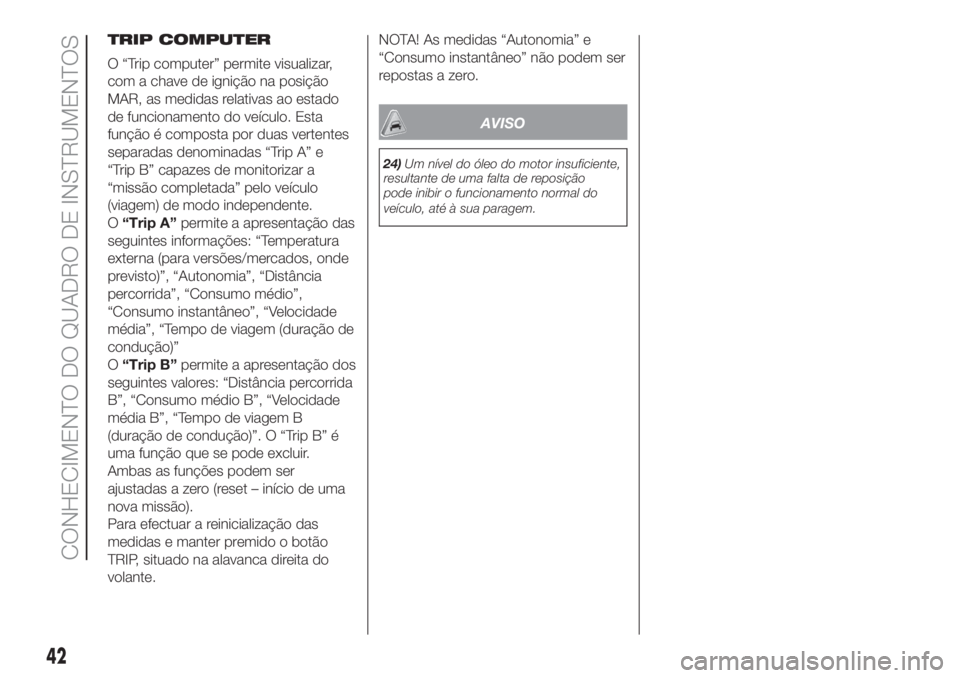

TRIP COMPUTER
O “Trip computer” permite visualizar,
com a chave de ignição na posição
MAR, as medidas relativas ao estado
de funcionamento do veículo. Esta
função é composta por duas vertentes
separadas denominadas “Trip A” e
“Trip B” capazes de monitorizar a
“missão completada” pelo veículo
(viagem) de modo independente.
O“Trip A”permite a apresentação das
seguintes informações: “Temperatura
externa (para versões/mercados, onde
previsto)”, “Autonomia”, “Distância
percorrida”, “Consumo médio”,
“Consumo instantâneo”, “Velocidade
média”, “Tempo de viagem (duração de
condução)”
O“Trip B”permite a apresentação dos
seguintes valores: “Distância percorrida
B”, “Consumo médio B”, “Velocidade
média B”, “Tempo de viagem B
(duração de condução)”. O “Trip B” é
uma função que se pode excluir.
Ambas as funções podem ser
ajustadas a zero (reset – início de uma
nova missão).
Para efectuar a reinicialização das
medidas e manter premido o botão
TRIP, situado na alavanca direita do
volante.NOTA! As medidas “Autonomia” e
“Consumo instantâneo” não podem ser
repostas a zero.
AVISO
24)Um nível do óleo do motor insuficiente,
resultante de uma falta de reposição
pode inibir o funcionamento normal do
veículo, até à sua paragem.
42
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Page 45 of 240
LUZES AVISADORAS E MENSAGENS

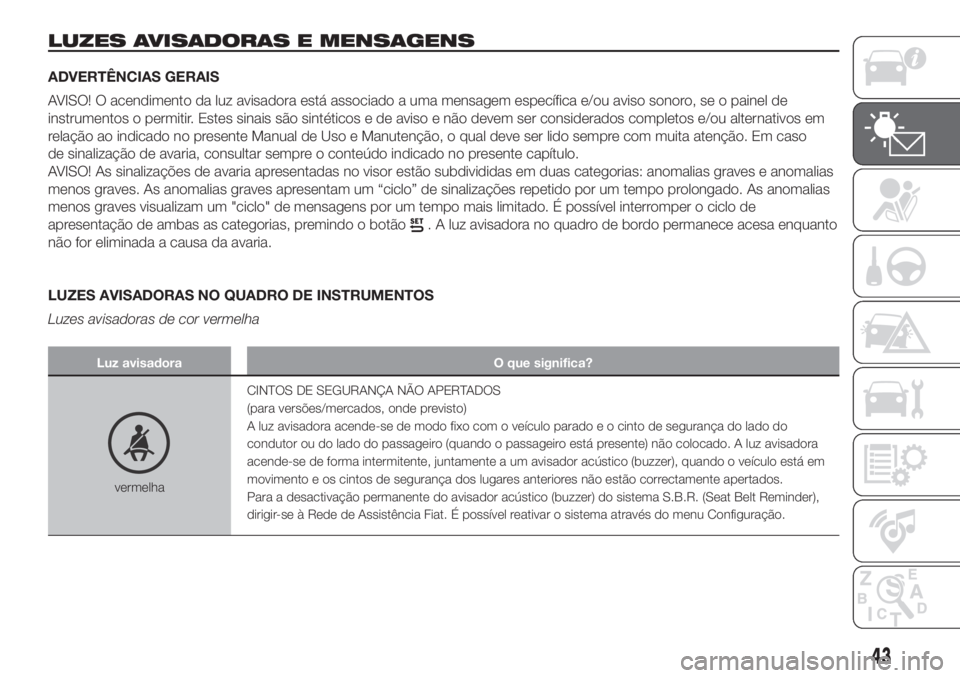

ADVERTÊNCIAS GERAIS
AVISO! O acendimento da luz avisadora está associado a uma mensagem específica e/ou aviso sonoro, se o painel de
instrumentos o permitir. Estes sinais são sintéticos e de aviso e não devem ser considerados completos e/ou alternativos em
relação ao indicado no presente Manual de Uso e Manutenção, o qual deve ser lido sempre com muita atenção. Em caso
de sinalização de avaria, consultar sempre o conteúdo indicado no presente capítulo.
AVISO! As sinalizações de avaria apresentadas no visor estão subdivididas em duas categorias: anomalias graves e anomalias
menos graves. As anomalias graves apresentam um “ciclo” de sinalizações repetido por um tempo prolongado. As anomalias
menos graves visualizam um "ciclo" de mensagens por um tempo mais limitado. É possível interromper o ciclo de
apresentação de ambas as categorias, premindo o botão
. A luz avisadora no quadro de bordo permanece acesa enquanto
não for eliminada a causa da avaria.
LUZES AVISADORAS NO QUADRO DE INSTRUMENTOS
Luzes avisadoras de cor vermelha
Luz avisadora O que significa?
vermelhaCINTOS DE SEGURANÇA NÃO APERTADOS
(para versões/mercados, onde previsto)
A luz avisadora acende-se de modo fixo com o veículo parado e o cinto de segurança do lado do
condutor ou do lado do passageiro (quando o passageiro está presente) não colocado. A luz avisadora
acende-se de forma intermitente, juntamente a um avisador acústico (buzzer), quando o veículo está em
movimento e os cintos de segurança dos lugares anteriores não estão correctamente apertados.
Para a desactivação permanente do avisador acústico (buzzer) do sistema S.B.R. (Seat Belt Reminder),
dirigir-se à Rede de Assistência Fiat. É possível reativar o sistema através do menu Configuração.
43
Page 46 of 240
Luz avisadora O que significa?
vermelha
amarelo âmbar

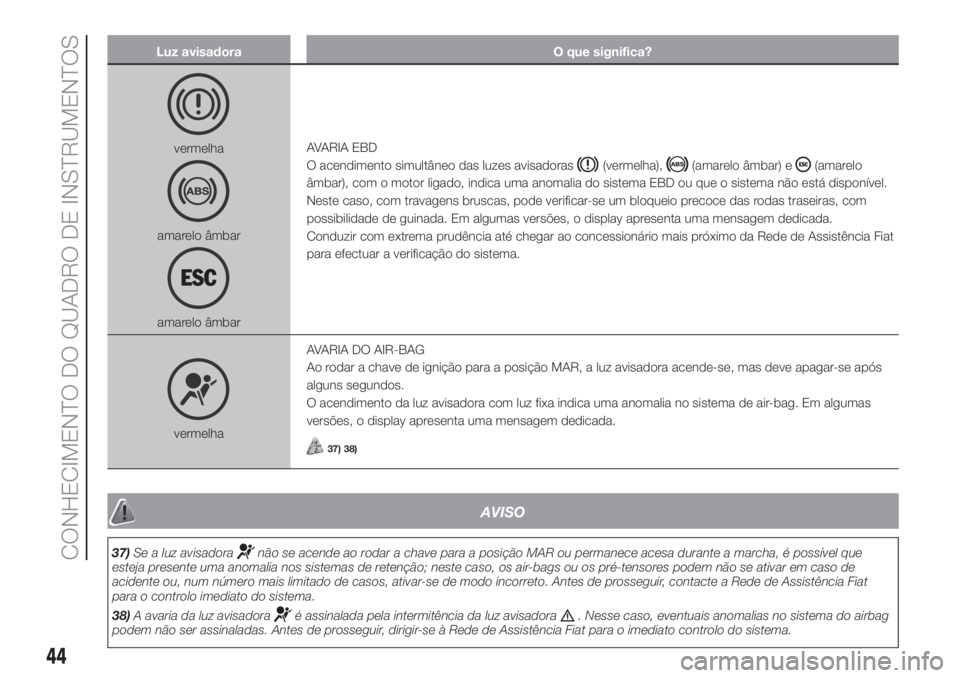

amarelo âmbarAVARIA EBD
O acendimento simultâneo das luzes avisadoras
(vermelha),(amarelo âmbar) e(amarelo
âmbar), com o motor ligado, indica uma anomalia do sistema EBD ou que o sistema não está disponível.
Neste caso, com travagens bruscas, pode verificar-se um bloqueio precoce das rodas traseiras, com
possibilidade de guinada. Em algumas versões, o display apresenta uma mensagem dedicada.
Conduzir com extrema prudência até chegar ao concessionário mais próximo da Rede de Assistência Fiat
para efectuar a verificação do sistema.
vermelhaAVARIA DO AIR-BAG
Ao rodar a chave de ignição para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após
alguns segundos.
O acendimento da luz avisadora com luz fixa indica uma anomalia no sistema de air-bag. Em algumas
versões, o display apresenta uma mensagem dedicada.37) 38)
AVISO
37)Se a luz avisadoranão se acende ao rodar a chave para a posição MAR ou permanece acesa durante a marcha, é possível que
esteja presente uma anomalia nos sistemas de retenção; neste caso, os air-bags ou os pré-tensores podem não se ativar em caso de
acidente ou, num número mais limitado de casos, ativar-se de modo incorreto. Antes de prosseguir, contacte a Rede de Assistência Fiat
para o controlo imediato do sistema.
38)A avaria da luz avisadora
é assinalada pela intermitência da luz avisadora. Nesse caso, eventuais anomalias no sistema do airbag
podem não ser assinaladas. Antes de prosseguir, dirigir-se à Rede de Assistência Fiat para o imediato controlo do sistema.
44
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Page 47 of 240
Luz avisadora O que significa?

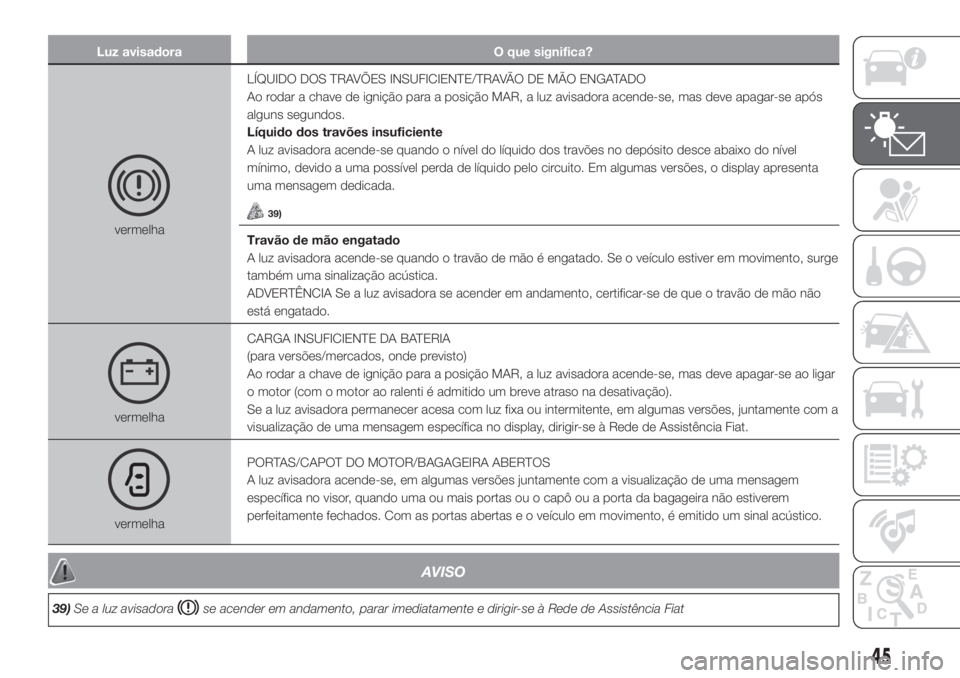

vermelhaLÍQUIDO DOS TRAVÕES INSUFICIENTE/TRAVÃO DE MÃO ENGATADO
Ao rodar a chave de ignição para a posição MAR, a luz avisadora acende-se, mas deve apagar-se após
alguns segundos.
Líquido dos travões insuficiente
A luz avisadora acende-se quando o nível do líquido dos travões no depósito desce abaixo do nível
mínimo, devido a uma possível perda de líquido pelo circuito. Em algumas versões, o display apresenta
uma mensagem dedicada.
39)
Travão de mão engatado
A luz avisadora acende-se quando o travão de mão é engatado. Se o veículo estiver em movimento, surge
também uma sinalização acústica.
ADVERTÊNCIA Se a luz avisadora se acender em andamento, certificar-se de que o travão de mão não
está engatado.
vermelhaCARGA INSUFICIENTE DA BATERIA
(para versões/mercados, onde previsto)
Ao rodar a chave de ignição para a posição MAR, a luz avisadora acende-se, mas deve apagar-se ao ligar
o motor (com o motor ao ralenti é admitido um breve atraso na desativação).
Se a luz avisadora permanecer acesa com luz fixa ou intermitente, em algumas versões, juntamente com a
visualização de uma mensagem específica no display, dirigir-se à Rede de Assistência Fiat.
vermelhaPORTAS/CAPOT DO MOTOR/BAGAGEIRA ABERTOS
A luz avisadora acende-se, em algumas versões juntamente com a visualização de uma mensagem
específica no visor, quando uma ou mais portas ou o capô ou a porta da bagageira não estiverem
perfeitamente fechados. Com as portas abertas e o veículo em movimento, é emitido um sinal acústico.
AVISO
39)Se a luz avisadorase acender em andamento, parar imediatamente e dirigir-se à Rede de Assistência Fiat
45
Page 48 of 240
Luz avisadora O que significa?

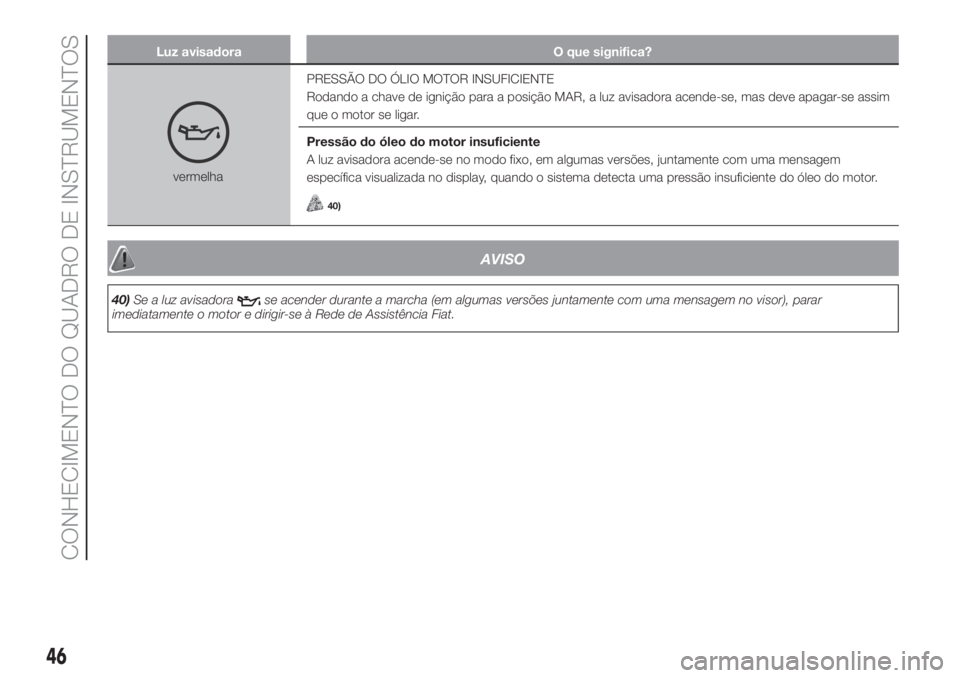

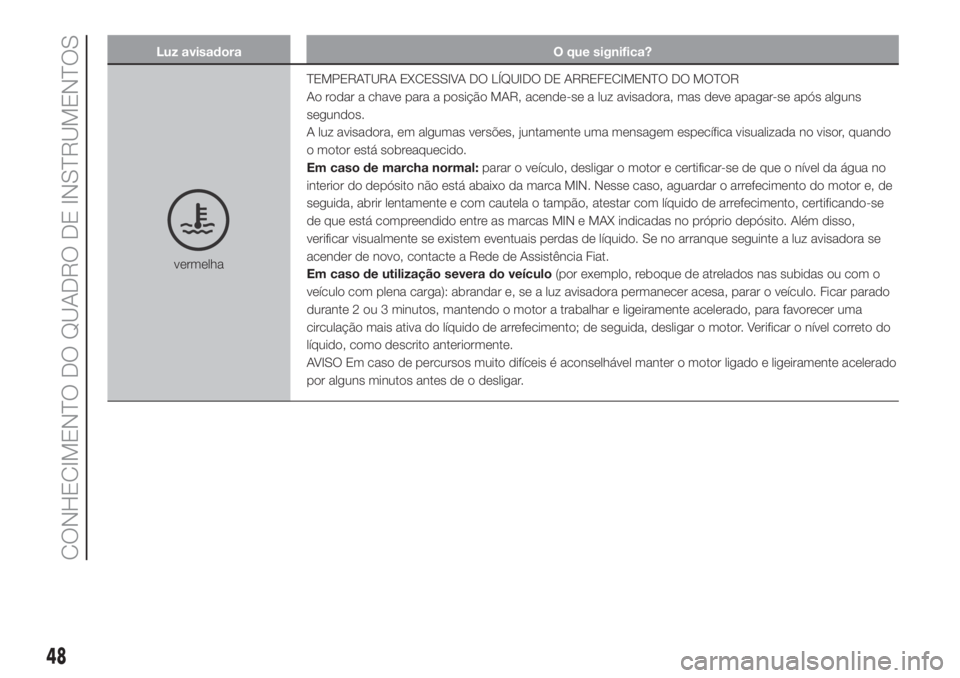

vermelhaPRESSÃO DO ÓLIO MOTOR INSUFICIENTE
Rodando a chave de ignição para a posição MAR, a luz avisadora acende-se, mas deve apagar-se assim
que o motor se ligar.
Pressão do óleo do motor insuficiente
A luz avisadora acende-se no modo fixo, em algumas versões, juntamente com uma mensagem
específica visualizada no display, quando o sistema detecta uma pressão insuficiente do óleo do motor.
40)
AVISO
40)Se a luz avisadorase acender durante a marcha (em algumas versões juntamente com uma mensagem no visor), parar
imediatamente o motor e dirigir-se à Rede de Assistência Fiat.
46
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
Page 49 of 240
Luz avisadora O que significa?

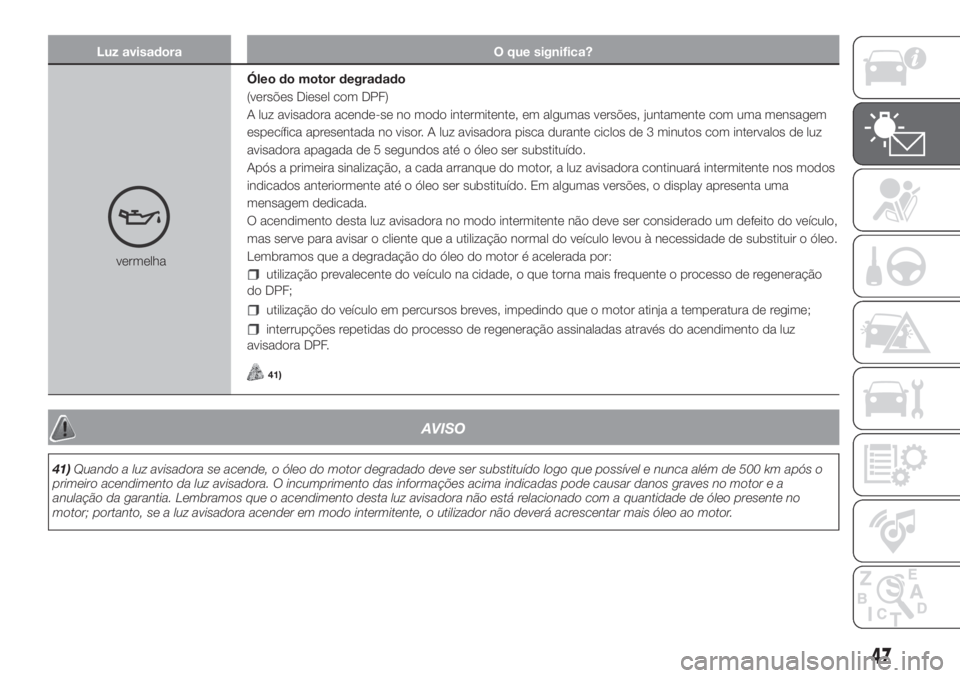

vermelhaÓleo do motor degradado
(versões Diesel com DPF)
A luz avisadora acende-se no modo intermitente, em algumas versões, juntamente com uma mensagem
específica apresentada no visor. A luz avisadora pisca durante ciclos de 3 minutos com intervalos de luz
avisadora apagada de 5 segundos até o óleo ser substituído.
Após a primeira sinalização, a cada arranque do motor, a luz avisadora continuará intermitente nos modos
indicados anteriormente até o óleo ser substituído. Em algumas versões, o display apresenta uma
mensagem dedicada.
O acendimento desta luz avisadora no modo intermitente não deve ser considerado um defeito do veículo,
mas serve para avisar o cliente que a utilização normal do veículo levou à necessidade de substituir o óleo.
Lembramos que a degradação do óleo do motor é acelerada por:utilização prevalecente do veículo na cidade, o que torna mais frequente o processo de regeneração
do DPF;
utilização do veículo em percursos breves, impedindo que o motor atinja a temperatura de regime;
interrupções repetidas do processo de regeneração assinaladas através do acendimento da luz
avisadora DPF.
41)
AVISO
41)Quando a luz avisadora se acende, o óleo do motor degradado deve ser substituído logo que possível e nunca além de 500 km após o
primeiro acendimento da luz avisadora. O incumprimento das informações acima indicadas pode causar danos graves no motor e a
anulação da garantia. Lembramos que o acendimento desta luz avisadora não está relacionado com a quantidade de óleo presente no
motor; portanto, se a luz avisadora acender em modo intermitente, o utilizador não deverá acrescentar mais óleo ao motor.
47
Page 50 of 240
Luz avisadora O que significa?
vermelhaTEMPERATURA EXCESSIVA DO LÍQUIDO DE ARREFECIMENTO DO MOTOR
Ao rodar a chave para a posição MAR, acende-se a luz avisadora, mas deve apagar-se após alguns
segundos.
A luz avisadora, em algumas versões, juntamente uma mensagem específica visualizada no visor, quando
o motor está sobreaquecido.
Em caso de marcha normal:parar o veículo, desligar o motor e certificar-se de que o nível da água no
interior do depósito não está abaixo da marca MIN. Nesse caso, aguardar o arrefecimento do motor e, de
seguida, abrir lentamente e com cautela o tampão, atestar com líquido de arrefecimento, certificando-se
de que está compreendido entre as marcas MIN e MAX indicadas no próprio depósito. Além disso,
verificar visualmente se existem eventuais perdas de líquido. Se no arranque seguinte a luz avisadora se
acender de novo, contacte a Rede de Assistência Fiat.
Em caso de utilização severa do veículo(por exemplo, reboque de atrelados nas subidas ou com o
veículo com plena carga): abrandar e, se a luz avisadora permanecer acesa, parar o veículo. Ficar parado
durante 2 ou 3 minutos, mantendo o motor a trabalhar e ligeiramente acelerado, para favorecer uma
circulação mais ativa do líquido de arrefecimento; de seguida, desligar o motor. Verificar o nível correto do
líquido, como descrito anteriormente.
AVISO Em caso de percursos muito difíceis é aconselhável manter o motor ligado e ligeiramente acelerado
por alguns minutos antes de o desligar.
48
CONHECIMENTO DO QUADRO DE INSTRUMENTOS
