FIAT SCUDO 2011 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2011, Model line: SCUDO, Model: FIAT SCUDO 2011Pages: 210, PDF Size: 2.88 MB
Page 11 of 210
10
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
MEKANISK NYCKEL fig. 7
Nyckelns metalldel Aär fast.
Nyckeln aktiverar:
❒Tändningslåset.
❒Dörrlåset.
❒Öppningen/stängningen av tanklocket.
fig. 7F0P0601m
LARM
(för versioner/marknader
där det förutses)
Om fordonet är utrustat med larm kan två
olika skydd skapas:
❒Perimeterskydd (larmet löser ut om en
fram-, bakdörr eller motorhuven öpp-
nas).
❒Volymetriskt skydd (larmet löser ut om
volymen inuti fordonet förändras).
Aktivering (komplett volymetriskt
och perimeterlarm)
❒Dra ut nyckeln ur tändningslåset.
❒Gå ur fordonet.
❒Tryck på knappen ∫(en eller två gång-
er – dead lock)
❒Varningslampan börjar att blinka.
Aktivering (endast perimeterlarm)
❒Dra ut nyckeln ur tändningslåset.
❒Tryck ned knappen fig. 7a inom 10 se-
kunder. Håll knappen nedtryckt tills var-
ningslampan lyser med fast sken.
❒Gå ur fordonet.
❒Tryck på knappen ∫(en eller två gång-
er – dead lock).
❒Varningslampan börjar att blinka.Inaktivera larmet
Tryck på knappen
ªför att inaktivera lar-
met. Varningslampan släcks.
fig. 7aF0P0062m
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 10
Page 12 of 210
11
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
Här följer de viktigaste funktionerna som kan aktiveras med nycklarna (med och utan fjärrkontroll):
Typ av nyckel
Mekanisk nyckel
Nyckel med fjärrkontroll
Blinkning med
körriktningsvisare (endast
nyckel med fjärrkontroll)Upplåsning
av lås
Nyckelvridning
moturs
(förarsida och
sidoskjutdörr,
om sådan finns).
Nyckelvridning
moturs
(förarsida och
sidoskjutdörr,
om sådan finns).
Kort nedtryckning
av knappen
ª
Två blinkningarLåsning
av lås utifrån
Nyckelvridning
medurs
(förarsida och
sidoskjutdörr,
om sådan finns).
Nyckelvridning
medurs
(förarsida och
sidoskjutdörr,
om sådan finns).
Tryck kort
på knappen
∫
En blinkningAktivering
av Dead lock
(för berörda
versioner/
marknader)
–
–
Två nedtryckningar
på knappen
∫
3 blinkningarUpplåsning
av baklucka
(för berörda
versioner/
marknader)
–
–
–
Två blinkningar
VARNING! Öppningen av rutorna följer av upplåsningen av dörrarna. Stängningen av rutorna följer av låsningen av dörrarna.
Öppna rutor
(för berörda
versioner/
marknader)
–
–
Långt tryck(mer än
2 sekunder)
på knappen
ª
Två blinkningarStänga rutor
(för berörda
versioner/
marknader)
–
–
Lång nedtryckning(mer än
2 sekunder)
på knappen
∫
En blinkning
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 11
Page 13 of 210
12
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
TÄNDNINGSLÅS
Nyckeln kan vridas till 4 olika lägen fig. 8:
❒S: Motor avstängd, nyckeln kan dras ut,
rattlås.
❒A: Vissa elektriska anordningar funge-
rar.
❒M: Körläge. Alla elektriska anord-
ningar kan fungera.
❒D: Start av motorn (instabilt läge).RATTLÅS
Koppla in
Med tändningslåset i läget S, dra ut nyck-
eln och vrid på ratten tills den låser sig.
Stänga av programmet
Rör lätt på ratten när startnyckeln vrids
till M.
Om någon har manipulerat
med startanordningen (t.ex.
vid ett stöldförsök), ska du låta Fiats
servicenät kontrollera systemets funk-
tion innan du fortsätter att köra.
VARNING!Då du går ut ur fordonet ska
du alltid ta ut nyckeln för att
undvika att någon oavsiktligt aktive-
rar reglagen. Kom ihåg att dra åt
handbromsen. Om fordonet har par-
kerats i uppförsbacke, lägg i ettans
växel. Om fordonet är parkerat
i nedförsbacke, lägg i backväxeln.
Lämna aldrig kvar barn i fordonet
utan tillsyn.
VARNING!
fig. 8F0P0010m
Dra aldrig ur nyckeln när
fordonet är i rörelse. Ratten
låser sig automatiskt vid den första
styrningen. Samma gäller när bilen
bogseras.
VARNING!
Alla slags åtgärder inom ef-
termarknad som påverkar
styrning eller styrkolonnen (t ex mon-
tering av stöldskydd) är absolut för-
bjudna. Utöver en försämring av sys-
temets prestanda och garantin, kan
detta orsaka allvarliga säkerhetspro-
blem och bristande överensstämmel-
se med bilens typgodkännande.
VARNING!
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 12
Page 14 of 210
13
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
INSTRUMENTPANEL
AHastighetsmätare
BBränslets nivåindikator med varnings-
lampa för reservtank
CMotorns kylarvätsketemperaturvisning
med lysdiod för maximal temp atur
DVarvräknare
EFlerfunktionsdisplay
F0P0012mfig. 9
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 13
Page 15 of 210
INSTRUMENT
Bakgrundsfärgen på instrumenten och de-
ras typ kan variera beroende på modell.
HASTIGHETSMÄTARE fig. 10
Anger fordonets hastighet.
VARVRÄKNARE fig. 11/a
Varvräknaren anger motorvarvtal i minu-
ten.
VARNING! Den elektroniska insprut-
ningens kontrollsystem blockerar pro-
gressivt bränsleflödet när motorn står på
”övervarvning” med följande progressiva
effektförluster på själva motorn.
Varvräknaren, med motorn på tomgång,
kan ange en stegvis eller plötslig ökning
av varvtalet beroende på situation.
Detta beteende är normalt och är inget
tecken på fel eftersom det kan uppstå
t.ex. när klimatanläggningen eller elfläkten
aktiveras. I dessa fall skyddar en långsam
variation av varvtalet batteriladdningens
tillstånd.
BRÄNSLEMÄTARE B-fig. 11/b
Visaren anger mängden bränsle som finns
i tanken.
KFull tank (se beskrivningen i avsnittet
”Tankning av fordonet” i detta kapi-
tel).
åTom tank.
Tänd varningslampa
Kindikerar att det
finns ca 7 liter bränsle kvar.
Kör inte med nästan tom tank. Om bräns-
let tar slut kan det skada katalysatorn.TEMPERATURMÄTARE
FÖR KYLVÄTSKA C-fig. 11/b
Visaren anger temperaturen på motorns
kylvätska och börjar ge indikationer när
vätsketemperaturen överstiger ca 50 °C.
Under en normal användning av fordonet
kan visaren ställa sig på olika lägen inuti
området i förhållande till fordonets drifts-
villkor.
åLåg temperatur på motorns kylvätska.
uHög temperatur på motorns kylvätska.
fig. 10F0P0013m
fig. 11/aF0P0014m
14
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
Om visaren för temperaturen
på motorns kylvätska står
på det röda området, släck
omedelbart motorn och kon-
takta Fiats servicenät.
fig. 11/b
1/2
F0P0320m
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 14
Page 16 of 210
15
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
Kontrollampor på den övre
täckbrickan
På vissa versioner kan följande varnings-
lampor sitta på den övre täckbrickan fig. 12
(ovanför den invändiga backspegeln):
❒Varningslampa för icke fastspänt säker-
hetsbälte (<) (version med två framsä-
ten).
❒Varningslampa för urkoppling av krock-
kudden på passagerarsidan (
“).
fig. 12F0P0285m
fig. 13
1/2
F0P0353m
REGULATOR FÖR
INSTRUMENTTAVLANS
LJUSSTYRKA
Reglera instrumentpanelens ljusstyrka
genom att trycka på knappen A-fig. 13
DISPLAY
Displayen fig. 14visar följande med re-
spektive varningslampor (se kapitel ”Var-
ningslampor och meddelanden”):
❒Fartbegränsare/farthållare.
❒Totalt antal avverkade km/mile.
❒Indikator för motoroljenivå.
❒Vatten i dieselfiltret.
❒Förvärmning av glödstift.
Beroende på version visar displayen ak-
tuell tid.
Inställning av klockan
på instrumentpanelens display
För att ställa in klockan på instrumentpa-
nelens display, använd knappen A-fig. 15
på följande sätt:
fig. 14F0P0291mfig. 15
1/2
F0P0292m
❒Vrid knappen åt vänster och minuterna
börjar blinka.
❒Vrid knappen åt höger för att öka mi-
nuterna (håll kvar knappen åt höger för
att öka minuterna snabbare).
❒Vrid knappen åt vänster och timmarna
börjar blinka.
❒Vrid knappen åt höger för att öka tim-
marna (håll kvar knappen åt höger för att
öka timmarna snabbare).
❒Vrid knappen åt vänster för att välja
typen av timvisning: 24H eller 12H.
❒Välj timvisning genom att vrida knappen
åt höger.
❒Vrid knappen åt vänster för att avsluta
inställningen av tiden.
Efter cirka 30 sekunder (om inga andra
inställningar görs) visar displayen den in-
ställda tiden.
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 15
Page 17 of 210
16
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
Inställning av klockan
på mittkonsolens display
På vissa versioner finns en mittkonsol med
display där tiden visas. För att ställa in
tiden, se tillägget CONNECT NAV till
kapitel ”Råd, reglage och allmän informa-
tion” i avsnitt ”Konfiguration”.
UNDERHÅLLS-
INDIKATOR
Anpassar underhållsintervallen beroende
på hur mycket fordonet används.
Funktion
När du sätter i tändningsnyckeln tänds
i några sekunder underhållsnyckeln som
symboliserar underhållsingreppen. Dis-
playen för totalt antal avverkade kilome-
ter visar antalet kilometer som kan köras
innan nästa underhållsingrepp ska utföras.
Underhållsintervallen beräknas från och
med senaste nollställningen av indikatorn.
Detta intervall bestäms av två parametrar:
❒Avverkade kilometrar.
❒Tid som har passerats sedan senaste
underhållsingreppet.Utlöpt underhållsintervall
Efter att du vridit startnyckeln till läge
Mblinkar underhållsnyckeln
i några sekunder och avver-
kade antal kilometer efter att
underhållsintervallet har löpt
ut visas: Underhållsintervall över 1 000 km
Exempel: Du kan göra ytterligare
4 800 km innan nästa underhållsingrepp
ska utföras. Efter att du vridit startnyckeln
till läge Mvisar displayen följande i några
sekunder:
Återstående körsträcka kan
anpassas med en tidsfaktor
beroende på förarens körsätt.
F0P0354m
F0P0355m
Några sekunder efter att startnyckeln har
vridits till läge Mvisas oljenivån. Sedan vi-
sas vägmätaren igen och indikerar totalt
och dagligt antal avverkade kilometer.
Underhållsintervall under 1 000 km.
Efter att du vridit startnyckeln till läge M
blinkar underhållsnyckeln i några sekunder
och återstående antal kilometer visas:
Så länge motorn är drift visas
underhållsnyckeln tills under-
hållet utförs.
INDIKATOR FÖR
MOTOROLJENIVÅ
Efter att du vridit startnyckeln
till läge Moch antalet kilometer före
nästa underhållsingrepp har visats, visar
instrumentet oljenivån i motorns oljetråg.
Om texten ”OIL” blinkar, en ljudsignal
hörs och ett meddelande visas, är mäng-
den olja i motorn för låg. Om texten
”OIL –” blinkar har ett fel uppstått på mo-
torns oljenivågivare.
OIL OK
F0P0356m
Innan något av det två intervallen löper ut,
tänds även underhållsnyckeln när inter-
vallet på två år passeras.
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 16
Page 18 of 210
Tygklädslarna är av sådan
kvalitet att de motstår ett
långvarigt slitage vid en nor-
mal användning av fordonet.
Undvik hur som helst kraftiga och/eller
långa nötningar med accessoarer så-
som metallspännen, kardborrband och
liknande eftersom de om de trycks in
hårt och punktvis kan orsaka att trå-
darna går av och förstör klädseln.
17
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
Avstånd till mål
Anger återstående sträcka att köra för att
nå det inställda målet (navigering aktiv).
Avverkad körsträcka
Anger fordonets avverkade körsträcka
beräknad från resans start, efter att reset
har utförts (nollställning av värden).
Genomsnittlig förbrukning
Anger genomsnittlig förbrukning beräk-
nad från resans start, efter att reset har
utförts (nollställning av värden).
Genomsnittlig hastighet
Anger genomsnittlig hastighet beräknad
från resans start, efter att reset har ut-
förts (nollställning av värden).

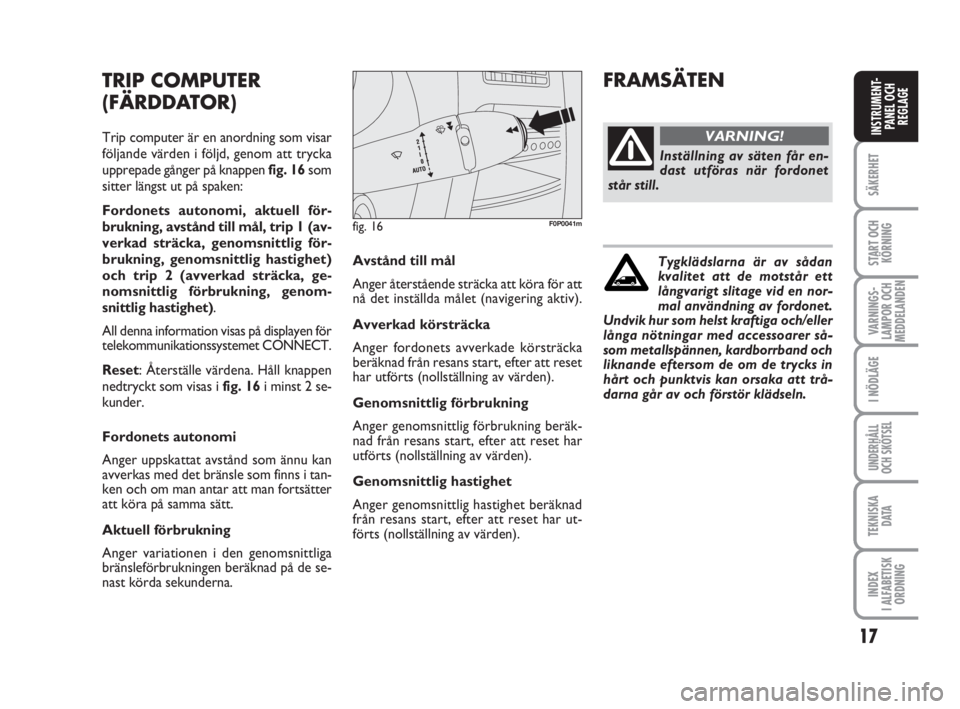

TRIP COMPUTER
(FÄRDDATOR)
Trip computer är en anordning som visar
följande värden i följd, genom att trycka
upprepade gånger på knappen fig. 16som
sitter längst ut på spaken:
Fordonets autonomi, aktuell för-
brukning, avstånd till mål, trip 1 (av-
verkad sträcka, genomsnittlig för-
brukning, genomsnittlig hastighet)
och trip 2 (avverkad sträcka, ge-
nomsnittlig förbrukning, genom-
snittlig hastighet).
All denna information visas på displayen för
telekommunikationssystemet CONNECT.
Reset: Återställe värdena. Håll knappen
nedtryckt som visas i fig. 16i minst 2 se-
kunder.
Fordonets autonomi
Anger uppskattat avstånd som ännu kan
avverkas med det bränsle som finns i tan-
ken och om man antar att man fortsätter
att köra på samma sätt.
Aktuell förbrukning
Anger variationen i den genomsnittliga
bränsleförbrukningen beräknad på de se-
nast körda sekunderna.
fig. 16F0P0041m
FRAMSÄTEN
Inställning av säten får en-
dast utföras när fordonet
står still.
VARNING!
001-017 SCUDO LUM SW 4e:001-017 ScudoG9 IT 12-08-2010 9:38 Pagina 17
Page 19 of 210
18
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
Reglering i längsgående riktning
fig. 17
Höj spaken Aoch tryck sätet framåt el-
ler bakåt. I körpositionen ska armarna vi-
la på rattens övre del. Släpp spaken och
kontrollera att sätet är fixerat genom att
försöka skjuta det framåt och bakåt
När regleringsspaken släpps,
kontrollera alltid att sätet
blockerats på skenorna genom att
försöka att skjuta det framåt och ba-
kåt. Om det inte blockerats kan det
medföra en plötslig förflyttning av sä-
tet och orsaka en förlorad kontroll av
fordonet.
VARNING!
För ett maximalt skydd, håll
ryggstödet i upprätt läge, lu-
ta ryggen mot det och bär bältet tätt
mot bröstkorgen och höften.
VARNING!
Nedmontera inte sätena el-
ler utför underhållsingrepp
eller reparationer på dessa: Felaktig
utförda ingrepp kan leda till att sä-
kerhetsanordningarna inte fungerar
korrekt. Vänd dig alltid till Fiats ser-
vicenät.
VARNING!fig. 17F0P0015m
Reglering i höjdled av förarsätet
fig. 17-18
Beroende på version och fordonets konfi-
guration:
❒Passiv reglering: Dra spaken Buppåt
och lyft upp kroppen för att höja sätet.
❒Aktiv reglering: För spaken Duppåt
eller nedåt tills du finner önskat läge.
Inställning av ryggstödets lutning
fig. 17
Manövrera spaken Coch reglera rygg-
stödet.
fig. 18F0P0322m
018-080 SCUDO LUM SW 4e:018-080 ScudoG9 IT 8/6/10 1:52 PM Page 18
Page 20 of 210
19
SÄKERHET
START OCH
KÖRNING
VARNINGS-
LAMPOR OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL
OCH SKÖTSEL
TEKNISKA
D ATA
INDEX
I ALFABETISK
ORDNING
INSTRUMENT-
PANEL OCH
REGLAGE
fig. 18/aF0P0016m
fig. 19
AB
F0P0017m
fig. 20F0P0018m
fig. 21F0P0019m
Reglering av svankstödet fig. 18/a
(för berörda versioner/marknader)
Manövrera spaken Dför att reglera stö-
det mellan ryggen och ryggstödet.
Uppvärmning av säten fig. 19
(för berörda versioner/marknader)
Med nyckeln i läge M, tryck på knapp A
eller B(förarsidan eller passagerarsidan)
för att aktivera/inaktivera funktionen.
Aktiveringen visas genom att en lysdiod
tänds på själva knappen.FRÄMRE ARMSTÖD fig. 20-21
(för berörda versioner/marknader)
Det finns två armstöd mellan framsätena
på vissa versioner.
För att ställa in klockan gör man så här:
❒Höj armstödet till läge A.
❒Sänk armstödet till det nedersta läget
B.
❒Höj sedan armstödet till önskat läge C.
fig. 22F0P0122m
FRÄMRE SOFFA MED TVÅ
PLATSER
(för berörda versioner/marknader)
Soffan är fast och försedd med trepunkts-
bälten och bältesrullar.
Soffan kan utrustas med ett klaffbord
fig. 22som kan fällas och användas som
stödyta. Dra fram klaffbordet med den
därtill avsedda fliken.
018-080 SCUDO LUM SW 4e:018-080 ScudoG9 IT 8/6/10 1:52 PM Page 19
