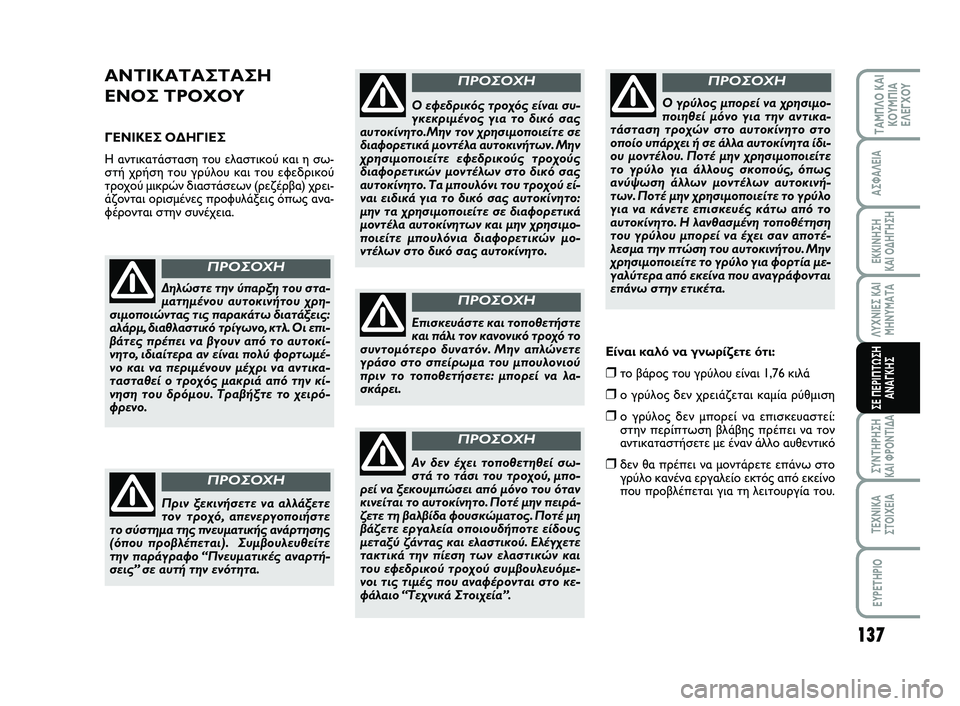

ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
Η αντικατάσταση του ελαστικού και η σω-
στή χρήση του γρύλου και του εφεδρικού
τροχού μικρών διαστάσεων (ρεζέρβα) χρει-
άζονται ορισμένες προφυλάξεις όπως ανα-
φέρονται στην συνέχεια.
Δηλώστε την ύπαρξη του στα-
ματημένου αυτοκινήτου χρη-
σιμοποιώντας τις παρακάτω διατάξεις:
αλάρμ, διαθλαστικό τρίγωνο, κτλ. Οι επι-
βάτες πρέπει να βγουν από το αυτοκί-
νητο, ιδιαίτερα αν είναι πολύ φορτωμέ-
νο και να περιμένουν μέχρι να αντικα-
τασταθεί ο τροχός μακριά από την κί-
νηση του δρόμου. Τραβήξτε το χειρό-
φρενο.
ΠΡΟΣΟΧΗ
Πριν ξεκινήσετε να αλλάξετε
τον τροχό, απενεργοποιήστε
το σύστημα της πνευματικής ανάρτησης
(όπου προβλέπεται). Συμβουλευθείτε
την παράγραφο “Πνευματικές αναρτή-
σεις” σε αυτή την ενότητα.
ΠΡΟΣΟΧΗ
Ο εφεδρικός τροχός είναι συ-
γκεκριμένος για το δικό σας
αυτοκίνητο.Μην τον χρησιμοποιείτε σε
διαφορετικά μοντέλα αυτοκινήτων. Μην
χρησιμοποιείτε εφεδρικούς τροχούς
διαφορετικών μοντέλων στο δικό σας
αυτοκίνητο. Τα μπουλόνι του τροχού εί-
ναι ειδικά για το δικό σας αυτοκίνητο:
μην τα χρησιμοποιείτε σε διαφορετικά
μοντέλα αυτοκίνητων και μην χρησιμο-
ποιείτε μπουλόνια διαφορετικών μο-
ντέλων στο δικό σας αυτοκίνητο.
ΠΡΟΣΟΧΗ
Επισκευάστε και τοποθετήστε
και πάλι τον κανονικό τροχό το
συντομότερο δυνατόν. Μην απλώνετε
γράσο στο σπείρωμα του μπουλονιού
πριν το τοποθετήσετε: μπορεί να λα-
σκάρει.
ΠΡΟΣΟΧΗ
Ο γρύλος μπορεί να χρησιμο-
ποιηθεί μόνο για την αντικα-
τάσταση τροχών στο αυτοκίνητο στο
οποίο υπάρχει ή σε άλλα αυτοκίνητα ίδι-
ου μοντέλου. Ποτέ μην χρησιμοποιείτε
το γρύλο για άλλους σκοπούς, όπως
ανύψωση άλλων μοντέλων αυτοκινή-
των. Ποτέ μην χρησιμοποιείτε το γρύλο
για να κάνετε επισκευές κάτω από το
αυτοκίνητο. Η λανθασμένη τοποθέτηση
του γρύλου μπορεί να έχει σαν αποτέ-
λεσμα την πτώση του αυτοκινήτου. Μην
χρησιμοποιείτε το γρύλο για φορτία με-
γαλύτερα από εκείνα που αναγράφονται
επάνω στην ετικέτα.
ΠΡΟΣΟΧΗ
Αν δεν έχει τοποθετηθεί σω-
στά το τάσι του τροχού, μπο-
ρεί να ξεκουμπώσει από μόνο του όταν
κινείται το αυτοκίνητο. Ποτέ μην πειρά-
ζετε τη βαλβίδα φουσκώματος. Ποτέ μη
βάζετε εργαλεία οποιουδήποτε είδους
μεταξύ ζάντας και ελαστικού. Ελέγχετε
τακτικά την πίεση των ελαστικών και
του εφεδρικού τροχού συμβουλευόμε-
νοι τις τιμές που αναφέρονται στο κε-
φάλαιο “Τεχνικά Στοιχεία’’.
ΠΡΟΣΟΧΗ
Είναι καλό να γνωρίζετε ότι:
❒το βάρος του γρύλου είναι 1,76 κιλά
❒ο γρύλος δεν χρειάζεται καμία ρύθμιση
❒ο γρύλος δεν μπορεί να επισκευαστεί:
στην περίπτωση βλάβης πρέπει να τον
αντικαταστήσετε με έναν άλλο αυθεντικό
❒δεν θα πρέπει να μοντάρετε επάνω στο
γρύλο κανένα εργαλείο εκτός από εκείνο
που προβλέπεται για τη λειτουργία του.
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 137

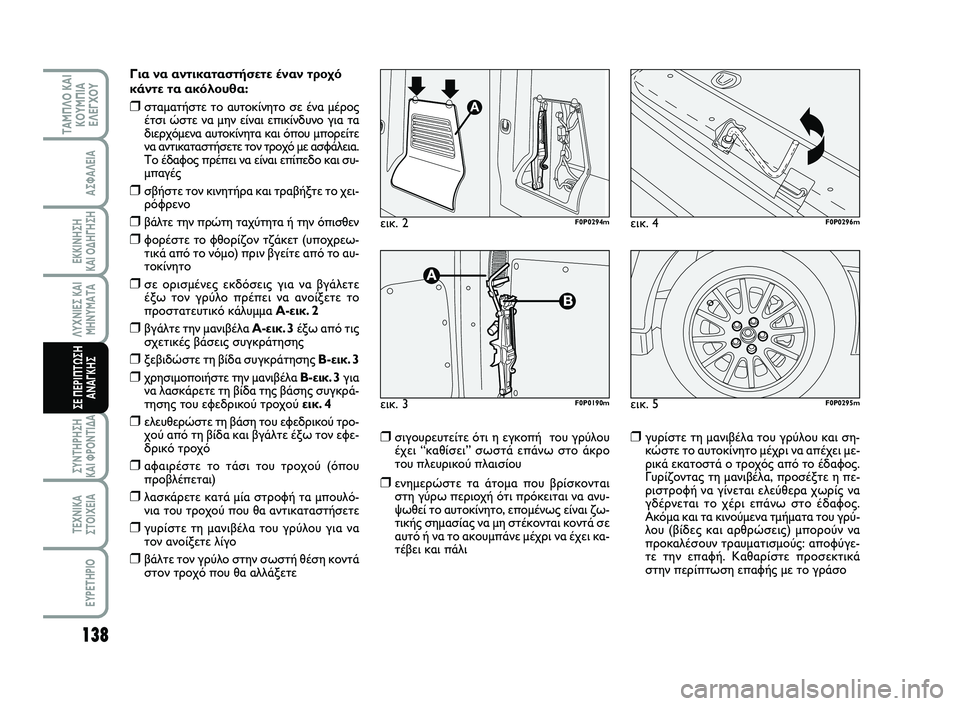

138
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
Για να αντικαταστήσετε έναν τροχό
κάντε τα ακόλουθα:
❒σταματήστε το αυτοκίνητο σε ένα μέρος
έτσι ώστε να μην είναι επικίνδυνο για τα
διερχόμενα αυτοκίνητα και όπου μπορείτε
να αντικαταστήσετε τον τροχό με ασφάλεια.
Το έδαφος πρέπει να είναι επίπεδο και συ-
μπαγές
❒σβήστε τον κινητήρα και τραβήξτε το χει-
ρόφρενο
❒βάλτε την πρώτη ταχύτητα ή την όπισθεν
❒φορέστε το φθορίζον τζάκετ (υποχρεω-
τικά από το νόμο) πριν βγείτε από το αυ-
τοκίνητο
❒σε ορισμένες εκδόσεις για να βγάλετε
έξω τον γρύλο πρέπει να ανοίξετε το
προστατευτικό κάλυμμα A-εικ. 2
❒βγάλτε την μανιβέλα A-εικ. 3 έξω από τις
σχετικές βάσεις συγκράτησης
❒ξεβιδώστε τη βίδα συγκράτησης B-εικ. 3
❒χρησιμοποιήστε την μανιβέλα B-εικ. 3για
να λασκάρετε τη βίδα της βάσης συγκρά-
τησης του εφεδρικού τροχού εικ. 4
❒ελευθερώστε τη βάση του εφεδρικού τρο-
χού από τη βίδα και βγάλτε έξω τον εφε-
δρικό τροχό
❒αφαιρέστε το τάσι του τροχού (όπου
προβλέπεται)
❒λασκάρετε κατά μία στροφή τα μπουλό-
νια του τροχού που θα αντικαταστήσετε
❒γυρίστε τη μανιβέλα του γρύλου για να
τον ανοίξετε λίγο
❒βάλτε τον γρύλο στην σωστή θέση κοντά
στον τροχό που θα αλλάξετε
❒σιγουρευτείτε ότι η εγκοπή του γρύλου
έχει “καθίσει” σωστά επάνω στο άκρο
του πλευρικού πλαισίου
❒ενημερώστε τα άτομα που βρίσκονται
στη γύρω περιοχή ότι πρόκειται να ανυ-
ψωθεί το αυτοκίνητο, επομένως είναι ζω-
τικής σημασίας να μη στέκονται κοντά σε
αυτό ή να το ακουμπάνε μέχρι να έχει κα-
τέβει και πάλι
❒γυρίστε τη μανιβέλα του γρύλου και ση-
κώστε το αυτοκίνητο μέχρι να απέχει με-
ρικά εκατοστά ο τροχός από το έδαφος.
Γυρίζοντας τη μανιβέλα, προσέξτε η πε-
ριστροφή να γίνεται ελεύθερα χωρίς να
γδέρνεται το χέρι επάνω στο έδαφος.
Ακόμα και τα κινούμενα τμήματα του γρύ-
λου (βίδες και αρθρώσεις) μπορούν να
προκαλέσουν τραυματισμούς: αποφύγε-
τε την επαφή. Καθαρίστε προσεκτικά
στην περίπτωση επαφής με το γράσο εικ. 4
F0P0296m
εικ. 5F0P0295m
εικ. 2F0P0294m
εικ. 3F0P0190m
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 138

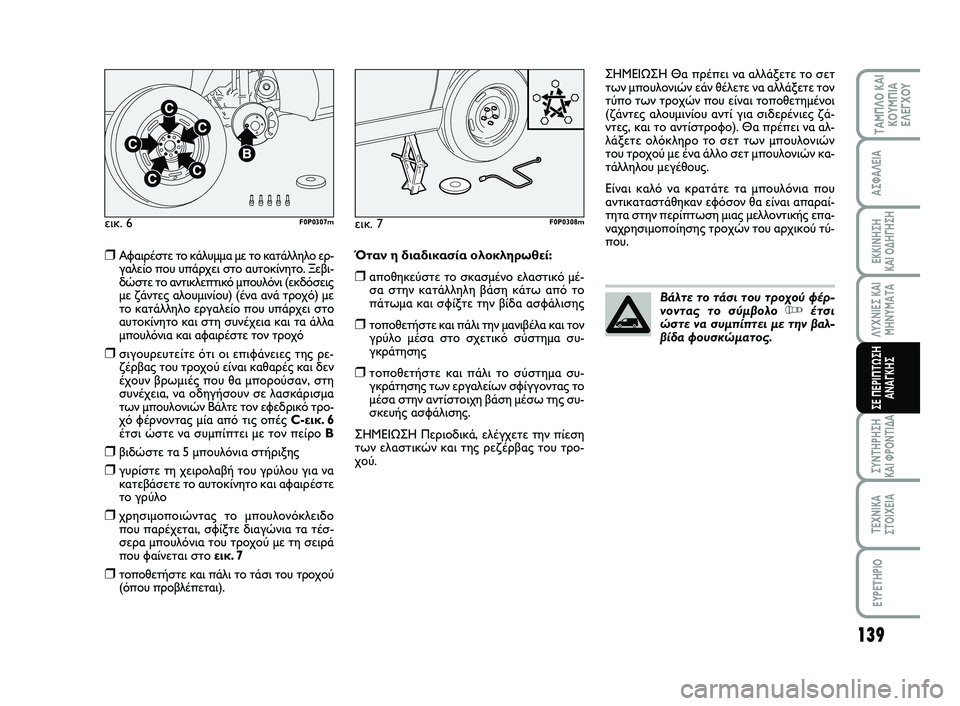

139
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗΑΝΑΓΚΗΣ
❒Αφαιρέστε το κάλυμμα με το κατάλληλο ερ-γαλείο που υπάρχει στο αυτοκίνητο. Ξεβι-δώστε το αντικλεπτικό μπουλόνι (εκδόσειςμε ζάντες αλουμινίου) (ένα ανά τροχό) μετο κατάλληλο εργαλείο που υπάρχει στοαυτοκίνητο και στη συνέχεια και τα άλλαμπουλόνια και αφαιρέστε τον τροχό
❒σιγουρευτείτε ότι οι επιφάνειες της ρε-ζέρβας του τροχού είναι καθαρές και δενέχουν βρωμιές που θα μπορούσαν, στησυνέχεια, να οδηγήσουν σε λασκάρισματων μπουλονιών Βάλτε τον εφεδρικό τρο-χό φέρνοντας μία από τις οπές C-εικ. 6 έτσι ώστε να συμπίπτει με τον πείρο B
❒βιδώστε τα 5 μπουλόνια στήριξης
❒γυρίστε τη χειρολαβή του γρύλου για να κατεβάσετε το αυτοκίνητο και αφαιρέστετο γρύλο
❒χρησιμοποιώντας το μπουλονόκλειδοπου παρέχεται, σφίξτε διαγώνια τα τέσ-σερα μπουλόνια του τροχού με τη σειράπου φαίνεται στο εικ. 7
❒τοποθετήστε και πάλι το τάσι του τροχού (όπου προβλέπεται).
Όταν η διαδικασία ολοκληρωθεί:
❒αποθηκεύστε το σκασμένο ελαστικό μέ- σα στην κατάλληλη βάση κάτω από τοπάτωμα και σφίξτε την βίδα ασφάλισης
❒τοποθετήστε και πάλι την μανιβέλα και τονγρύλο μέσα στο σχετικό σύστημα συ-γκράτησης
❒τοποθετήστε και πάλι το σύστημα συ-γκράτησης των εργαλείων σφίγγοντας τομέσα στην αντίστοιχη βάση μέσω της συ-σκευής ασφάλισης.
ΣΗΜΕΙΩΣΗ Περιοδικά, ελέγχετε την πίεση των ελαστικών και της ρεζέρβας του τρο-χού.
ΣΗΜΕΙΩΣΗ Θα πρέπει να αλλάξετε το σετ των μπουλονιών εάν θέλετε να αλλάξετε τοντύπο των τροχών που είναι τοποθετημένοι(ζάντες αλουμινίου αντί για σιδερένιες ζά-ντες, και το αντίστροφο). Θα πρέπει να αλ-λάξετε ολόκληρο το σετ των μπουλονιώντου τροχού με ένα άλλο σετ μπουλονιών κα-τάλληλου μεγέθους.
Είναι καλό να κρατάτε τα μπουλόνια που αντικαταστάθηκαν εφόσον θα είναι απαραί-τητα στην περίπτωση μιας μελλοντικής επα-ναχρησιμοποίησης τροχών του αρχικού τύ-που.
εικ. 6F0P0307mεικ. 7F0P0308m
Βάλτε το τάσι του τροχού φέρ- νοντας το σύμβολο Yέτσιώστε να συμπίπτει με την βαλ-βίδα φουσκώματος.
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 139

Προσοχή, η φιάλη του τζελ πε-
ριέχει αιθυλενική γλυκόλη,
προϊόν βλαβερό για την υγεία σε περί-
πτωση κατάποσης και ερεθιστικό για τα
μάτια. Κρατήστε το μακριά από τα παι-
διά.
ΠΡΟΣΟΧΗ
140
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

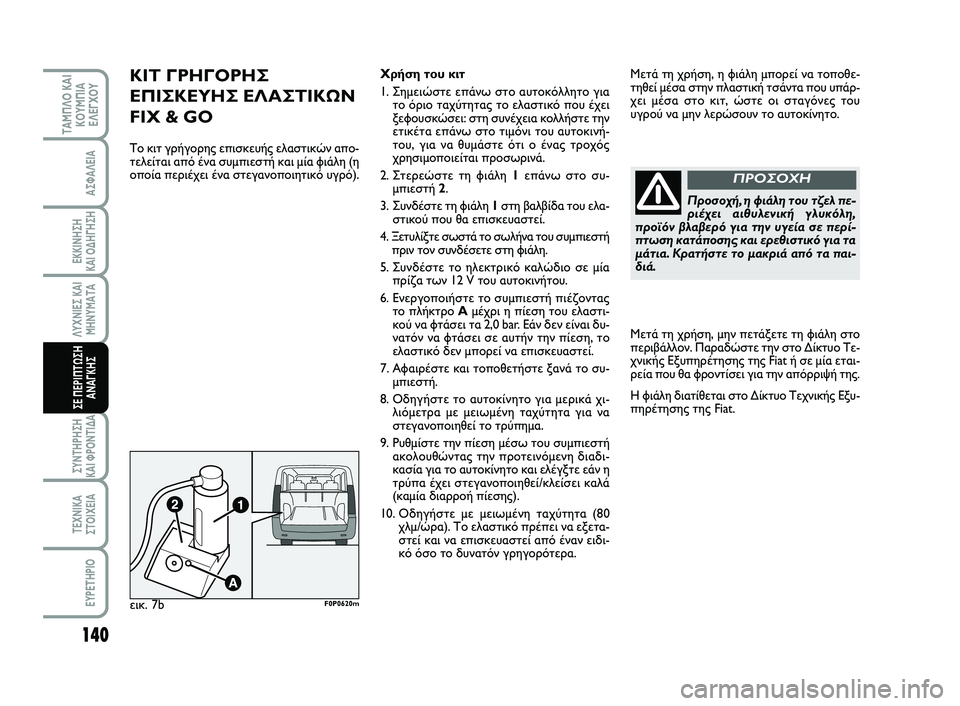

ΚΙΤ ΓΡΗΓΟΡΗΣ
ΕΠΙΣΚΕΥΗΣ ΕΛΑΣΤΙΚΩΝ
FIX & GO
Το κιτ γρήγορης επισκευής ελαστικών απο-
τελείται από ένα συμπιεστή και μία φιάλη (η
οποία περιέχει ένα στεγανοποιητικό υγρό). Χρήση του κιτ
1. Σημειώστε επάνω στο αυτοκόλλητο για
το όριο ταχύτητας το ελαστικό που έχει
ξεφουσκώσει: στη συνέχεια κολλήστε την
ετικέτα επάνω στο τιμόνι του αυτοκινή-
του, για να θυμάστε ότι ο ένας τροχός
χρησιμοποιείται προσωρινά.
2. Στερεώστε τη φιάλη 1επάνω στο συ-
μπιεστή 2.
3. Συνδέστε τη φιάλη 1στη βαλβίδα του ελα-
στικού που θα επισκευαστεί.
4. Ξετυλίξτε σωστά το σωλήνα του συμπιεστή
πριν τον συνδέσετε στη φιάλη.
5. Συνδέστε το ηλεκτρικό καλώδιο σε μία
πρίζα των 12 V του αυτοκινήτου.
6. Ενεργοποιήστε το συμπιεστή πιέζοντας
το πλήκτρο Αμέχρι η πίεση του ελαστι-
κού να φτάσει τα 2,0 bar. Εάν δεν είναι δυ-
νατόν να φτάσει σε αυτήν την πίεση, το
ελαστικό δεν μπορεί να επισκευαστεί.
7. Αφαιρέστε και τοποθετήστε ξανά το συ-
μπιεστή.
8. Οδηγήστε το αυτοκίνητο για μερικά χι-
λιόμετρα με μειωμένη ταχύτητα για να
στεγανοποιηθεί το τρύπημα.
9. Ρυθμίστε την πίεση μέσω του συμπιεστή
ακολουθώντας την προτεινόμενη διαδι-
κασία για το αυτοκίνητο και ελέγξτε εάν η
τρύπα έχει στεγανοποιηθεί/κλείσει καλά
(καμία διαρροή πίεσης).
10. Οδηγήστε με μειωμένη ταχύτητα (80
χλμ/ώρα). Το ελαστικό πρέπει να εξετα-
στεί και να επισκευαστεί από έναν ειδι-
κό όσο το δυνατόν γρηγορότερα.Μετά τη χρήση, η φιάλη μπορεί να τοποθε-
τηθεί μέσα στην πλαστική τσάντα που υπάρ-
χει μέσα στο κιτ, ώστε οι σταγόνες του
υγρού να μην λερώσουν το αυτοκίνητο.
Μετά τη χρήση, μην πετάξετε τη φιάλη στο
περιβάλλον. Παραδώστε την στο Δίκτυο Τε-
χνικής Εξυπηρέτησης της Fiat ή σε μία εται-
ρεία που θα φροντίσει για την απόρριψή της.
Η φιάλη διατίθεται στο Δίκτυο Τεχνικής Εξυ-
πηρέτησης της Fiat.
εικ. 7b
F0P0620m
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 140

141
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

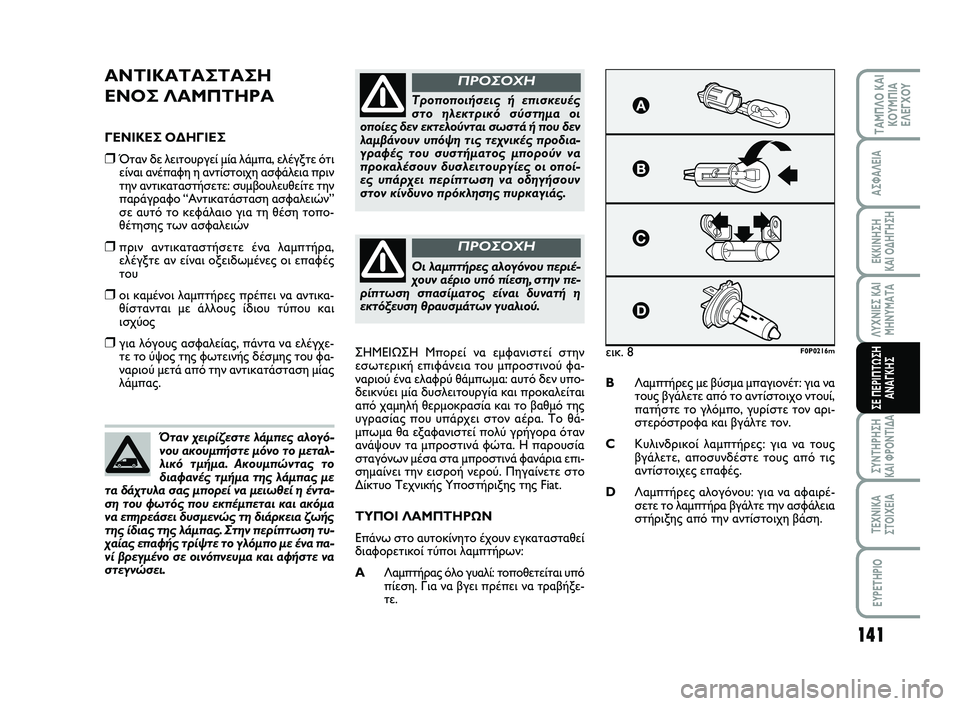

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΝΟΣ ΛΑΜΠΤΗΡΑ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
❒Όταν δε λειτουργεί μία λάμπα, ελέγξτε ότι
είναι ανέπαφη η αντίστοιχη ασφάλεια πριν
την αντικαταστήσετε: συμβουλευθείτε την
παράγραφο “Αντικατάσταση ασφαλειών”
σε αυτό το κεφάλαιο για τη θέση τοπο-
θέτησης των ασφαλειών
❒πριν αντικαταστήσετε ένα λαμπτήρα,
ελέγξτε αν είναι οξειδωμένες οι επαφές
του
❒οι καμένοι λαμπτήρες πρέπει να αντικα-
θίστανται με άλλους ίδιου τύπου και
ισχύος
❒για λόγους ασφαλείας, πάντα να ελέγχε-
τε το ύψος της φωτεινής δέσμης του φα-
ναριού μετά από την αντικατάσταση μίας
λάμπας.ΣΗΜΕΙΩΣΗ Μπορεί να εμφανιστεί στην
εσωτερική επιφάνεια του μπροστινού φα-
ναριού ένα ελαφρύ θάμπωμα: αυτό δεν υπο-
δεικνύει μία δυσλειτουργία και προκαλείται
από χαμηλή θερμοκρασία και το βαθμό της
υγρασίας που υπάρχει στον αέρα. Το θά-
μπωμα θα εξαφανιστεί πολύ γρήγορα όταν
ανάψουν τα μπροστινά φώτα. Η παρουσία
σταγόνων μέσα στα μπροστινά φανάρια επι-
σημαίνει την εισροή νερού. Πηγαίνετε στο
Δίκτυο Τεχνικής Υποστήριξης της Fiat.
ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί
διαφορετικοί τύποι λαμπτήρων:
AΛαμπτήρας όλο γυαλί: τοποθετείται υπό
πίεση. Για να βγει πρέπει να τραβήξε-
τε.BΛαμπτήρες με βύσμα μπαγιονέτ: για να
τους βγάλετε από το αντίστοιχο ντουί,
πατήστε το γλόμπο, γυρίστε τον αρι-
στερόστροφα και βγάλτε τον.
CΚυλινδρικοί λαμπτήρες: για να τους
βγάλετε, αποσυνδέστε τους από τις
αντίστοιχες επαφές.
DΛαμπτήρες αλογόνου: για να αφαιρέ-
σετε το λαμπτήρα βγάλτε την ασφάλεια
στήριξης από την αντίστοιχη βάση. Όταν χειρίζεστε λάμπες αλογό-
νου ακουμπήστε μόνο το μεταλ-
λικό τμήμα. Ακουμπώντας το
διαφανές τμήμα της λάμπας με
τα δάχτυλα σας μπορεί να μειωθεί η έντα-
ση του φωτός που εκπέμπεται και ακόμα
να επηρεάσει δυσμενώς τη διάρκεια ζωής
της ίδιας της λάμπας. Στην περίπτωση τυ-
χαίας επαφής τρίψτε το γλόμπο με ένα πα-
νί βρεγμένο σε οινόπνευμα και αφήστε να
στεγνώσει.
Τροποποιήσεις ή επισκευές
στο ηλεκτρικό σύστημα οι
οποίες δεν εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές προδια-
γραφές του συστήματος μπορούν να
προκαλέσουν δυσλειτουργίες οι οποί-
ες υπάρχει περίπτωση να οδηγήσουν
στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
Οι λαμπτήρες αλογόνου περιέ-
χουν αέριο υπό πίεση, στην πε-
ρίπτωση σπασίματος είναι δυνατή η
εκτόξευση θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ
εικ. 8F0P0216m
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 141

142
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ

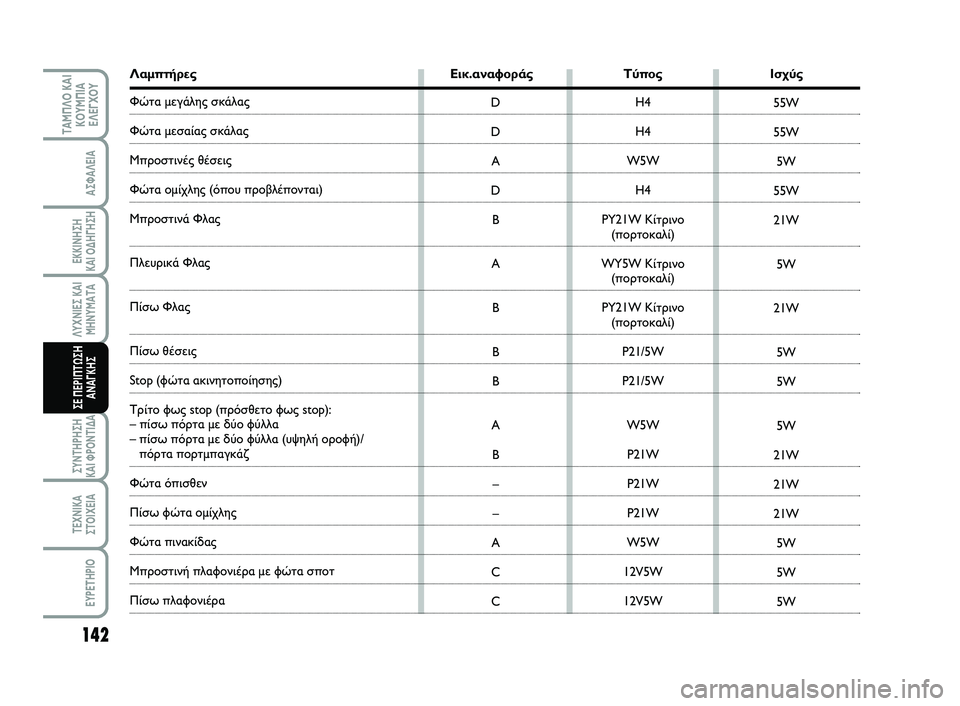

Λαμπτήρες Εικ.αναφοράς Τύπος Ισχύς
Φώτα μεγάλης σκάλας
Φώτα μεσαίας σκάλας
Μπροστινές θέσεις
Φώτα ομίχλης (όπου προβλέπονται)
Μπροστινά Φλας
Πλευρικά Φλας
Πίσω Φλας
Πίσω θέσεις
Stop (φώτα ακινητοποίησης)
Τρίτο φως stop (πρόσθετο φως stop):
– πίσω πόρτα με δύο φύλλα
– πίσω πόρτα με δύο φύλλα (υψηλή οροφή)/
πόρτα πορτμπαγκάζ
Φώτα όπισθεν
Πίσω φώτα ομίχλης
Φώτα πινακίδας
Μπροστινή πλαφονιέρα με φώτα σποτ
Πίσω πλαφονιέραH4
H4
W5W
H4
PY21W Κίτρινο
(πορτοκαλί)
WY5W Κίτρινο
(πορτοκαλί)
PY21W Κίτρινο
(πορτοκαλί)
P21/5W
P21/5W
W5W
P21W
P21W
P21W
W5W
12V5W
12V5W D
D
A
D
B
A
B
B
B
A
B
–
–
A
C
C55W
55W
5W
55W
21W
5W
21W
5W
5W
5W
21W
21W
21W
5W
5W
5W
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 142

143
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗΑΝΑΓΚΗΣ

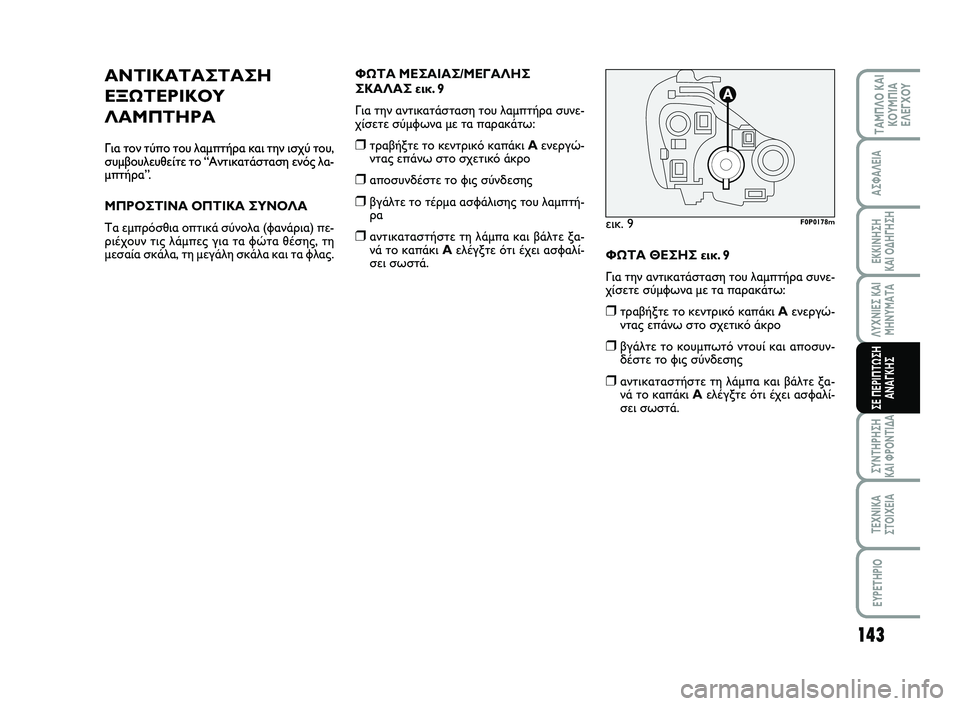

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ του, συμβουλευθείτε το “Αντικατάσταση ενός λα-μπτήρα”.
ΜΠΡΟΣΤΙΝΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια) πε- ριέχουν τις λάμπες για τα φώτα θέσης, τημεσαία σκάλα, τη μεγάλη σκάλα και τα φλας.
ΦΩΤΑ ΜΕΣΑΙΑΣ/ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ εικ. 9
Για την αντικατάσταση του λαμπτήρα συνε- χίσετε σύμφωνα με τα παρακάτω:
❒τραβήξτε το κεντρικό καπάκι Aενεργώ- ντας επάνω στο σχετικό άκρο
❒αποσυνδέστε το φις σύνδεσης
❒βγάλτε το τέρμα ασφάλισης του λαμπτή-ρα
❒αντικαταστήστε τη λάμπα και βάλτε ξα-νά το καπάκι Aελέγξτε ότι έχει ασφαλί- σει σωστά. ΦΩΤΑ ΘΕΣΗΣ εικ. 9
Για την αντικατάσταση του λαμπτήρα συνε- χίσετε σύμφωνα με τα παρακάτω:
❒τραβήξτε το κεντρικό καπάκι Aενεργώ- ντας επάνω στο σχετικό άκρο
❒βγάλτε το κουμπωτό ντουί και αποσυν-δέστε το φις σύνδεσης
❒αντικαταστήστε τη λάμπα και βάλτε ξα-νά το καπάκι Aελέγξτε ότι έχει ασφαλί- σει σωστά.
εικ. 9F0P0178m
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 143

144
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗΑΝΑΓΚΗΣ

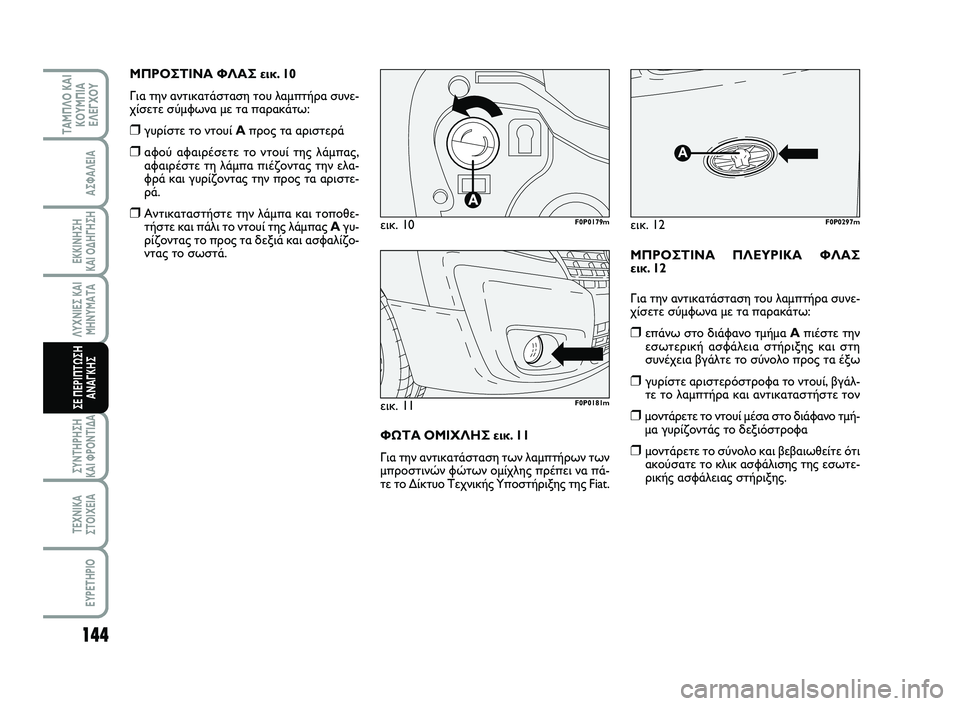

ΜΠΡΟΣΤΙΝΑ ΦΛΑΣ εικ. 10
Για την αντικατάσταση του λαμπτήρα συνε- χίσετε σύμφωνα με τα παρακάτω:
❒γυρίστε το ντουί Aπρος τα αριστερά
❒αφού αφαιρέσετε το ντουί της λάμπας, αφαιρέστε τη λάμπα πιέζοντας την ελα-φρά και γυρίζοντας την προς τα αριστε-ρά.
❒Αντικαταστήστε την λάμπα και τοποθε-τήστε και πάλι το ντουί της λάμπας Aγυ- ρίζοντας το προς τα δεξιά και ασφαλίζο-ντας το σωστά.
ΦΩΤΑ ΟΜΙΧΛΗΣ εικ. 11
Για την αντικατάσταση των λαμπτήρων των μπροστινών φώτων ομίχλης πρέπει να πά-τε το Δίκτυο Τεχνικής Υποστήριξης της Fiat.
ΜΠΡΟΣΤΙΝΑ ΠΛΕΥΡΙΚΑ ΦΛΑΣ εικ. 12
Για την αντικατάσταση του λαμπτήρα συνε- χίσετε σύμφωνα με τα παρακάτω:
❒επάνω στο διάφανο τμήμα Aπιέστε την εσωτερική ασφάλεια στήριξης και στησυνέχεια βγάλτε το σύνολο προς τα έξω
❒γυρίστε αριστερόστροφα το ντουί, βγάλ-τε το λαμπτήρα και αντικαταστήστε τον
❒μοντάρετε το ντουί μέσα στο διάφανο τμή-μα γυρίζοντάς το δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότιακούσατε το κλικ ασφάλισης της εσωτε-ρικής ασφάλειας στήριξης.
εικ. 11F0P0181m
εικ. 10F0P0179mεικ. 12
A
F0P0297m
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 144

145
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗΑΝΑΓΚΗΣ

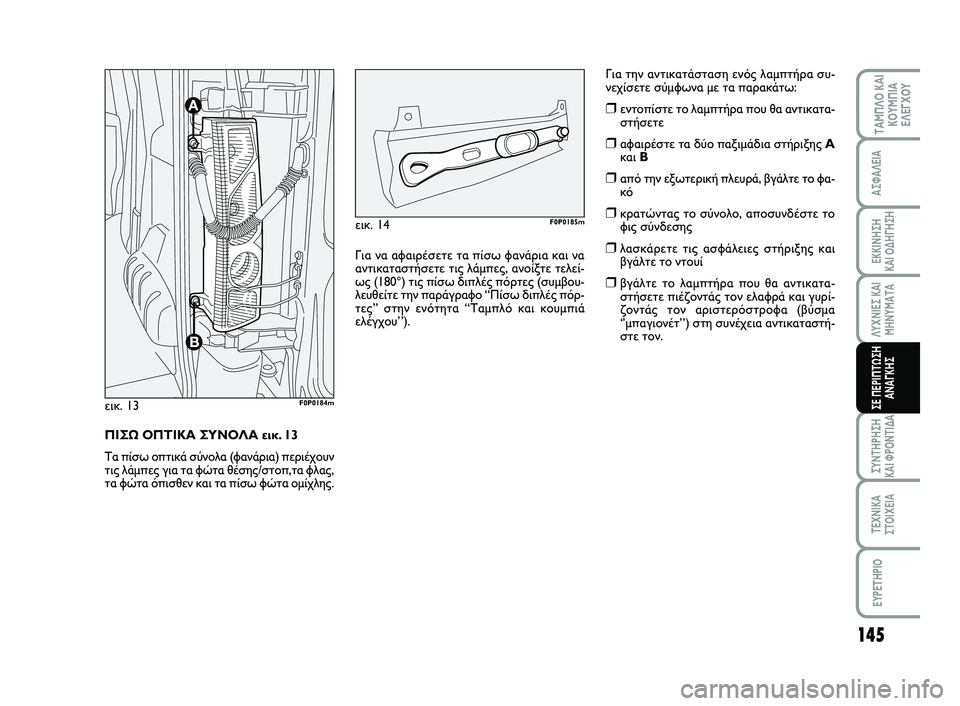

ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ εικ. 13
Τα πίσω οπτικά σύνολα (φανάρια) περιέχουν τις λάμπες για τα φώτα θέσης/στοπ,τα φλας,τα φώτα όπισθεν και τα πίσω φώτα ομίχλης.
εικ. 13F0P0184m
Για να αφαιρέσετε τα πίσω φανάρια και να αντικαταστήσετε τις λάμπες, ανοίξτε τελεί-ως (180°) τις πίσω διπλές πόρτες (συμβου-λευθείτε την παράγραφο “Πίσω διπλές πόρ-τες” στην ενότητα “Ταμπλό και κουμπιάελέγχου’ ’).
εικ. 14F0P0185m
Για την αντικατάσταση ενός λαμπτήρα συ- νεχίσετε σύμφωνα με τα παρακάτω:
❒εντοπίστε το λαμπτήρα που θα αντικατα-στήσετε
❒αφαιρέστε τα δύο παξιμάδια στήριξης A και B
❒από την εξωτερική πλευρά, βγάλτε το φα- κό
❒κρατώντας το σύνολο, αποσυνδέστε τοφις σύνδεσης
❒λασκάρετε τις ασφάλειες στήριξης καιβγάλτε το ντουί
❒βγάλτε το λαμπτήρα που θα αντικατα-στήσετε πιέζοντάς τον ελαφρά και γυρί-ζοντάς τον αριστερόστροφα (βύσμα‘’μπαγιονέτ’ ’) στη συνέχεια αντικαταστή-στε τον.
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 145

146
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
Έκδοση με υψηλή οροφή
❒ξεβιδώστε τις βίδες στήριξης Aμε το
κλειδί 8
❒βγάλτε το ντουί
❒αφαιρέστε την κουμπωτού τύπου λάμπα
και αντικαταστήστε την.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα συ-
νεχίσετε σύμφωνα με τα παρακάτω:
Εκδόσεις με πίσω πόρτα με φύλλα
εικ. 17
❒δουλεύοντας μέσα από το αυτοκίνητο,
αφαιρέστε την εσωτερική επένδυση
❒αποσυνδέστε το φις σύνδεσης λασκάρο-
ντας την ασφάλεια στήριξης
❒αφαιρέστε το πλαστικό προστατευτικό εικ. 15
AA
F0P0210m
εικ. 16
A
A
F0P0211m
εικ. 17F0P0212m
εικ. 18F0P0607m

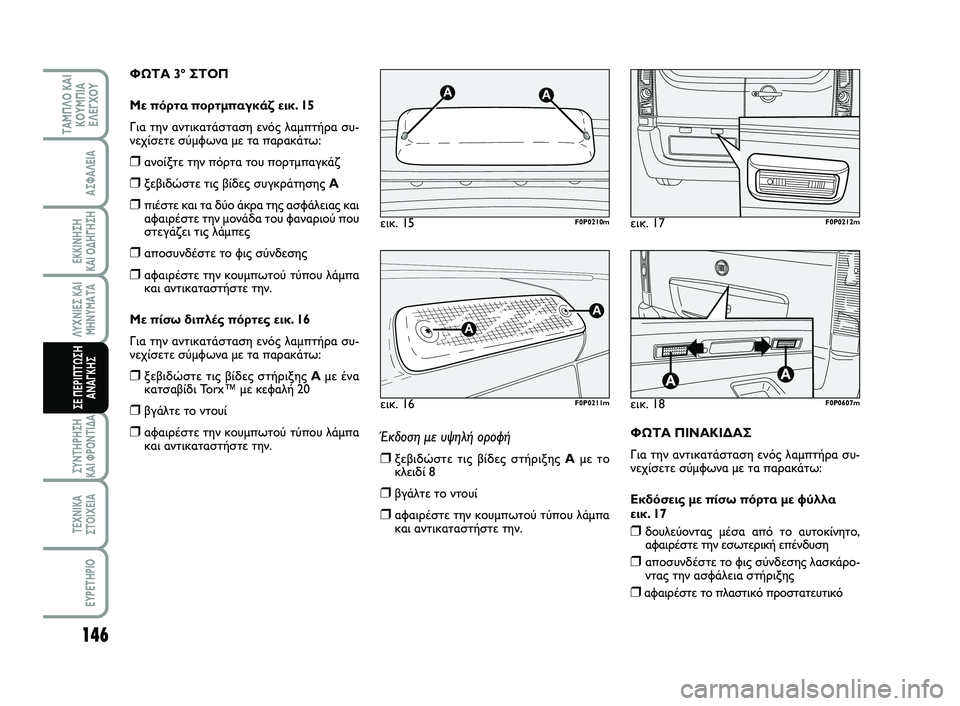

ΦΩΤΑ 3° ΣΤΟΠ
Με πόρτα πορτμπαγκάζ εικ. 15
Για την αντικατάσταση ενός λαμπτήρα συ-
νεχίσετε σύμφωνα με τα παρακάτω:
❒ανοίξτε την πόρτα του πορτμπαγκάζ
❒ξεβιδώστε τις βίδες συγκράτησης A
❒πιέστε και τα δύο άκρα της ασφάλειας και
αφαιρέστε την μονάδα του φαναριού που
στεγάζει τις λάμπες
❒αποσυνδέστε το φις σύνδεσης
❒αφαιρέστε την κουμπωτού τύπου λάμπα
και αντικαταστήστε την.
Με πίσω διπλές πόρτες εικ. 16
Για την αντικατάσταση ενός λαμπτήρα συ-
νεχίσετε σύμφωνα με τα παρακάτω:
❒ξεβιδώστε τις βίδες στήριξης Aμε ένα
κατσαβίδι Torx™ με κεφαλή 20
❒βγάλτε το ντουί
❒αφαιρέστε την κουμπωτού τύπου λάμπα
και αντικαταστήστε την.
135-154 SCUDO LUM GR 26/10/12 15.02 Pagina 146
