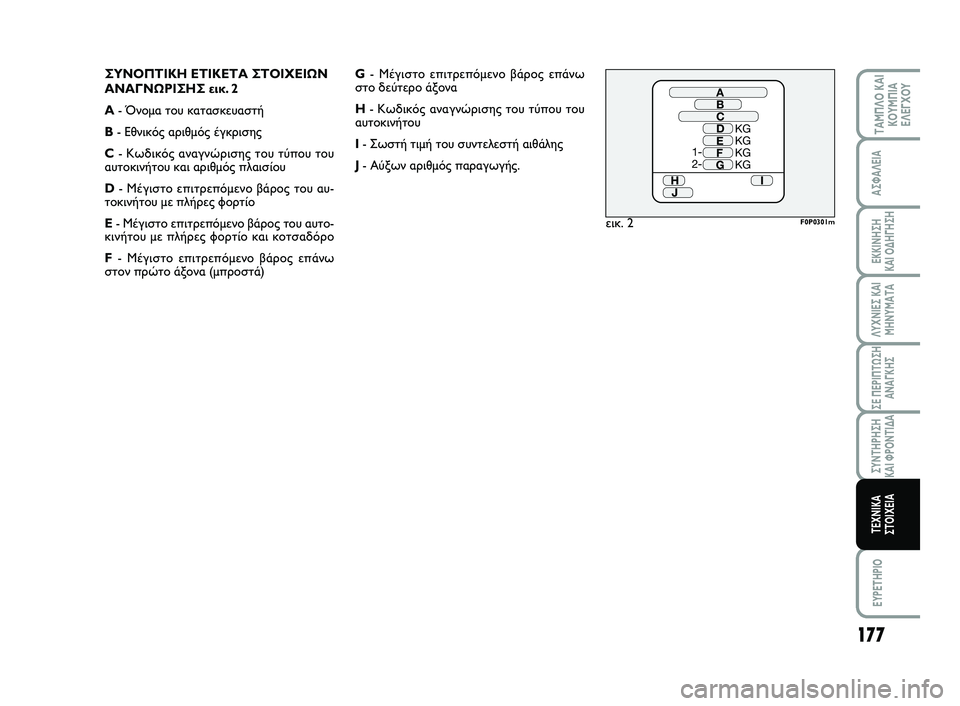

ΣΥΝΟΠΤΙΚΗ ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ
ΑΝΑΓΝΩΡΙΣΗΣ εικ. 2
A- Όνομα του κατασκευαστή
B- Εθνικός αριθμός έγκρισης
C- Κωδικός αναγνώρισης του τύπου του
αυτοκινήτου και αριθμός πλαισίου
D- Μέγιστο επιτρεπόμενο βάρος του αυ-
τοκινήτου με πλήρες φορτίο
E- Μέγιστο επιτρεπόμενο βάρος του αυτο-
κινήτου με πλήρες φορτίο και κοτσαδόρο
F- Μέγιστο επιτρεπόμενο βάρος επάνω
στον πρώτο άξονα (μπροστά)G- Μέγιστο επιτρεπόμενο βάρος επάνω
στο δεύτερο άξονα
H- Κωδικός αναγνώρισης του τύπου του
αυτοκινήτου
I- Σωστή τιμή του συντελεστή αιθάλης
J- Αύξων αριθμός παραγωγής.
εικ. 2
A
B
C
D
E
F
G
H
JI 1-
2-KG
KG
KG
KG
F0P0301m
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.24 Pagina 177

ΠΙΝΑΚΙΔΑ ΑΝΑΓΝΩΡΙΣΗΣ ΒΑΦΗΣ
ΑΜΑΞΩΜΑΤΟΣ ΚΑΙ ΕΛΑΣΤΙΚΩΝ
εικ. 4
Η πινακίδα βρίσκεται επάνω στην κολώνα,
στην πλευρά του οδηγού και δηλώνει:
– τις διαστάσεις των ζαντών και των ελα-
στικών
– τις μάρκες των ελαστικών που εγκρίνονται
από τον κατασκευαστή
– τις πιέσεις φουσκώματος (ο έλεγχος της
πίεσης φουσκώματος πρέπει να γίνεται με
κρύο ελαστικό και τουλάχιστον μία φορά
το μήνα):
– τον κωδικό του χρώματος της βαφής.
178
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
εικ. 4
Bar Bar
PRESSIONS CONTROLLER PNEUS FROIDS (
0,05 bar)
A
B
C
D
E
F
G
H
I
F0P0304m

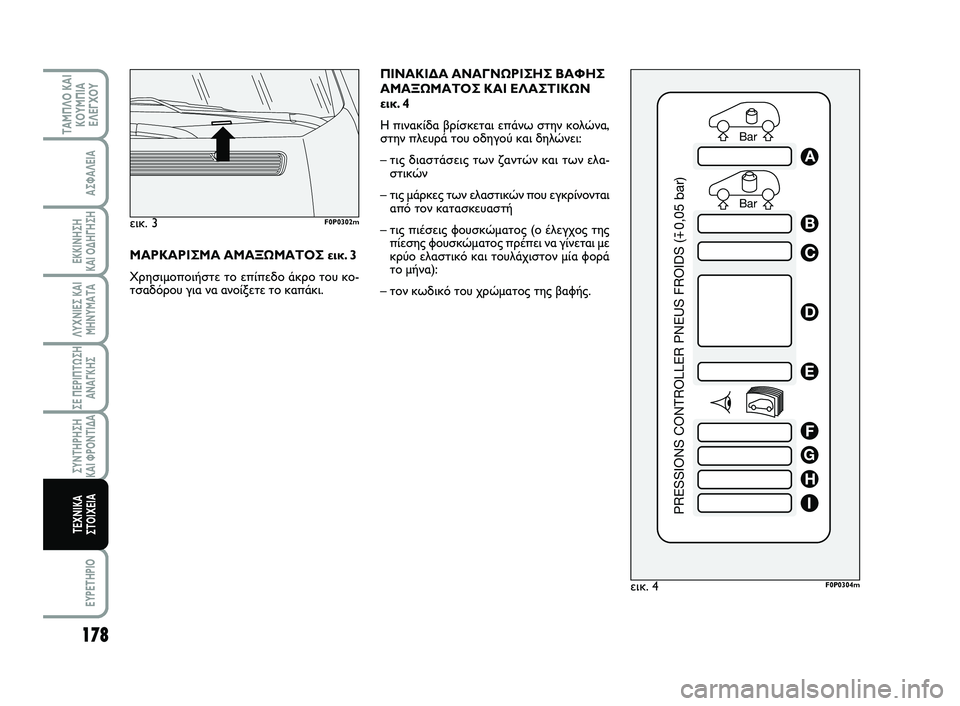

ΜΑΡΚΑΡΙΣΜΑ ΑΜΑΞΩΜΑΤΟΣ εικ. 3
Χρησιμοποιήστε το επίπεδο άκρο του κο-
τσαδόρου για να ανοίξετε το καπάκι. εικ. 3
F0P0302m
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.24 Pagina 178

Κινητήρας
90 Multijet
(Euro 4)
90 Multijet
(Euro 5)
(*) Εκδόσεις με DPF
179
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

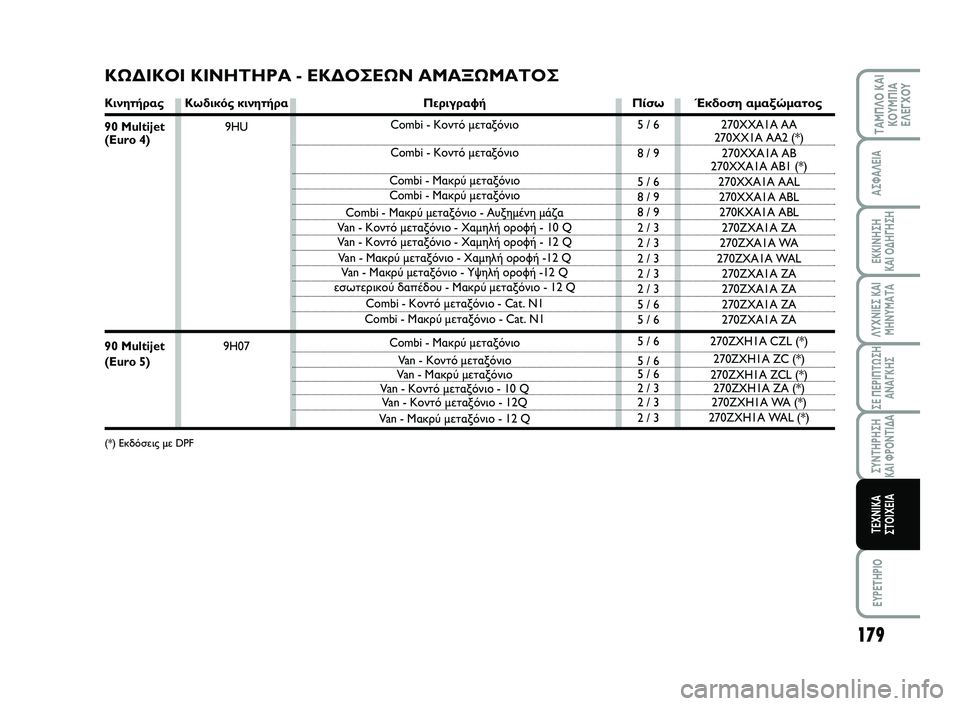

ΚΩΔΙΚΟΙ ΚΙΝΗΤΗΡΑ - ΕΚΔΟΣΕΩΝ ΑΜΑΞΩΜΑΤΟΣ
Κωδικός κινητήρα
9HU
9H07Περιγραφή
Combi - Κοντό μεταξόνιο
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Αυξημένη μάζα
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή -12 Q
Van - Μακρύ μεταξόνιο - Υψηλή οροφή -12 Q
εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο
Van - Κοντό μεταξόνιο
Van - Μακρύ μεταξόνιο
Van - Κοντό μεταξόνιο - 10 Q
Van - Κοντό μεταξόνιο - 12Q
Van - Μακρύ μεταξόνιο - 12 QΈκδοση αμαξώματος
270XXA1A AA
270XX1A AA2 (*)
270XXA1A AB
270XXA1A AB1 (*)
270XXA1A AAL
270XXA1A ABL
270KXA1A ABL
270ZXA1A ZA
270ZXA1A WA
270ZXA1A WAL
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXA1A ZA
270ZXH1A CZL (*)
270ZXH1A ZC (*)
270ZXH1A ZCL (*)
270ZXH1A ZA (*)
270ZXH1A WA (*)
270ZXH1A WAL (*)
Πίσω
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
5 / 6
5 / 6
5 / 6
2 / 3
2 / 3
2 / 3
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.24 Pagina 179

180
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΣΤΟΙΧΕΙΑ

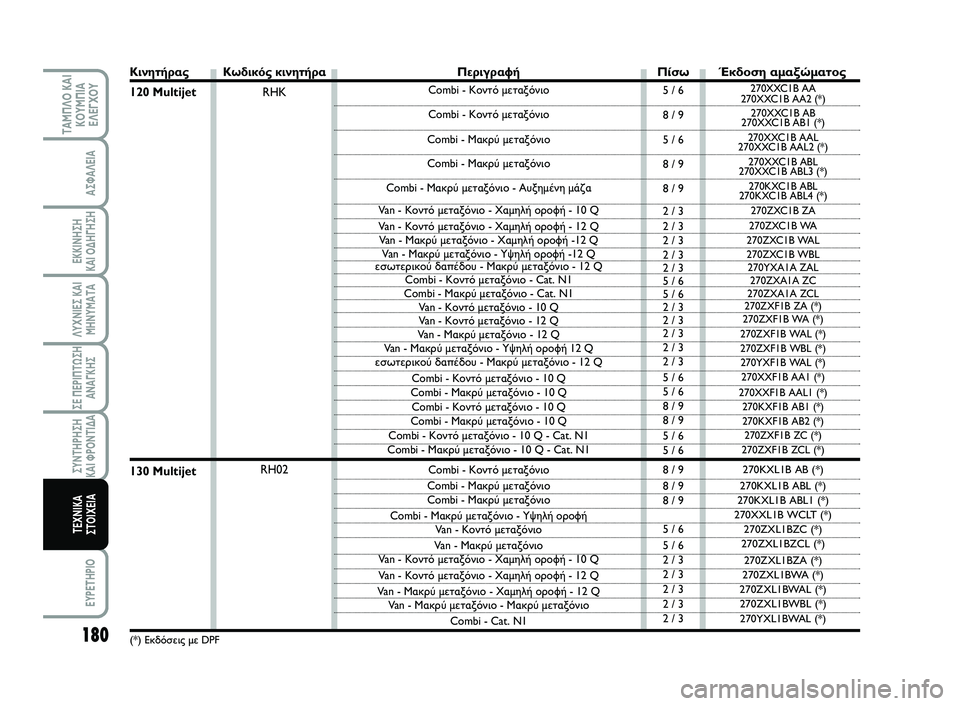

Κινητήρας
120 Multijet
130 Multijet
(*) Εκδόσεις με DPF
Πίσω
5 / 6
8 / 9
5 / 6
8 / 9
8 / 9
2 / 3
2 / 3 2 / 32 / 3 2 / 35 / 65 / 62 / 32 / 32 / 3 2 / 32 / 3
5 / 6 5 / 68 / 98 / 9
5 / 6 5 / 6
8 / 9
8 / 9 8 / 9
5 / 6
5 / 6 2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
Κωδικός κινητήρα
RHK
RH02
Περιγραφή
Combi - Κοντό μεταξόνιο
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Αυξημένη μάζα
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q Van - Μακρύ μεταξόνιο - Χαμηλή οροφή -12 QVan - Μακρύ μεταξόνιο - Υψηλή οροφή -12 Q εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q Combi - Κοντό μεταξόνιο - Cat. N1Combi - Μακρύ μεταξόνιο - Cat. N1Van - Κοντό μεταξόνιο - 10 QVan - Κοντό μεταξόνιο - 12 QVan - Μακρύ μεταξόνιο - 12 QVan - Μακρύ μεταξόνιο - Υψηλή οροφή 12 Qεσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - 10 Q Combi - Μακρύ μεταξόνιο - 10 QCombi - Κοντό μεταξόνιο - 10 QCombi - Μακρύ μεταξόνιο - 10 QCombi - Κοντό μεταξόνιο - 10 Q - Cat. N1Combi - Μακρύ μεταξόνιο - 10 Q - Cat. N1
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Υψηλή οροφή Van - Κοντό μεταξόνιο
Van - Μακρύ μεταξόνιο Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή - 12 Q Van - Μακρύ μεταξόνιο - Μακρύ μεταξόνιο
Combi - Cat. N1
Έκδοση αμαξώματος270XXC1B AA 270XXC1B AA2 (*) 270XXC1B AB 270XXC1B AB1 (*)
270XXC1B AAL 270XXC1B AAL2 (*)
270XXC1B ABL 270XXC1B ABL3 (*)
270KXC1B ABL 270KXC1B ABL4 (*)
270ZXC1B ZA
270ZXC1B WA 270ZXC1B WAL 270ZXC1B WBL 270YXA1A ZAL270ZXA1A ZC270ZXA1A ZCL 270ZXF1B ZA (*) 270ZXF1B WA (*)
270ZXF1B WAL (*) 270ZXF1B WBL (*) 270YXF1B WAL (*)270XXF1B AA1 (*)
270XXF1B AAL1 (*) 270KXF1B AB1 (*)270KXF1B AB2 (*)270ZXF1B ZC (*) 270ZXF1B ZCL (*)
270KXL1B AB (*)
270KXL1B ABL (*) 270KXL1B ABL1 (*) 270XXL1B WCLT (*) 270ZXL1BZC (*)270ZXL1BZCL (*)
270ZXL1BZA (*) 270ZXL1BWA (*)270ZXL1BWAL (*)270ZXL1BWBL (*)
270YXL1BWAL (*)
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.24 Pagina 180

181
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΣΤΟΙΧΕΙΑ

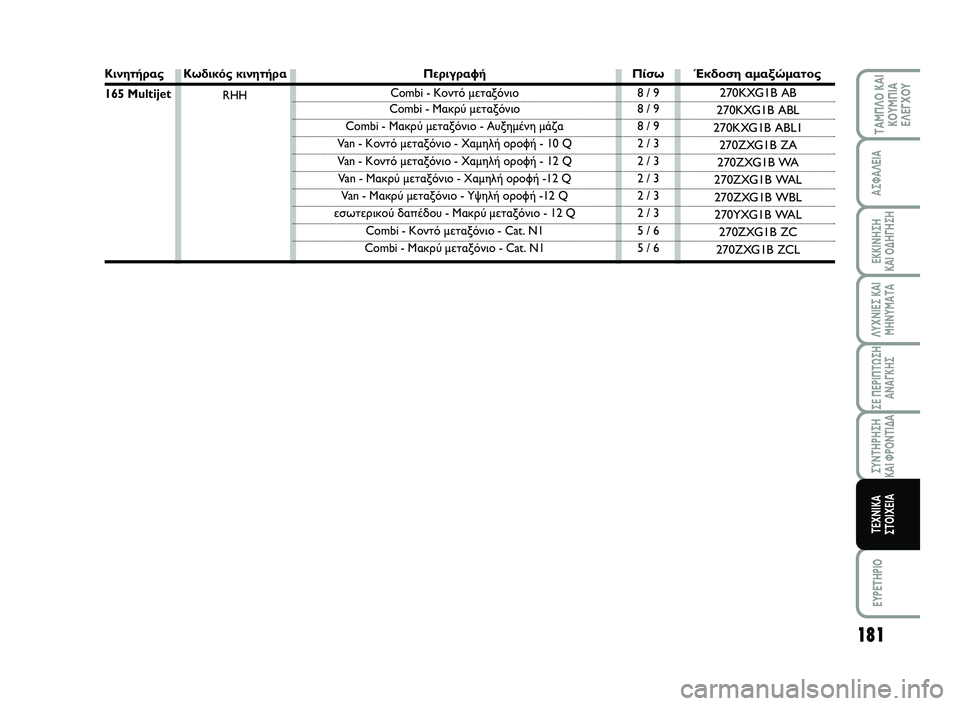

Κινητήρας
165 Multijet
Πίσω
8 / 9
8 / 9
8 / 9
2 / 3
2 / 3
2 / 3
2 / 3
2 / 3
5 / 6
5 / 6
Κωδικός κινητήρα
RHH
Περιγραφή
Combi - Κοντό μεταξόνιο
Combi - Μακρύ μεταξόνιο
Combi - Μακρύ μεταξόνιο - Αυξημένη μάζα
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 10 Q
Van - Κοντό μεταξόνιο - Χαμηλή οροφή - 12 Q
Van - Μακρύ μεταξόνιο - Χαμηλή οροφή -12 Q
Van - Μακρύ μεταξόνιο - Υψηλή οροφή -12 Q
εσωτερικού δαπέδου - Μακρύ μεταξόνιο - 12 Q
Combi - Κοντό μεταξόνιο - Cat. N1
Combi - Μακρύ μεταξόνιο - Cat. N1
Έκδοση αμαξώματος
270KXG1B AB
270KXG1B ABL
270KXG1B ABL1
270ZXG1B ZA
270ZXG1B WA
270ZXG1B WAL
270ZXG1B WBL
270YXG1B WAL
270ZXG1B ZC
270ZXG1B ZCL
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.24 Pagina 181

182
ΛΥΧΝΙΕΣ ΚΑΙ ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ ΚΟΥΜΠΙΑΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑΣΤΟΙΧΕΙΑ

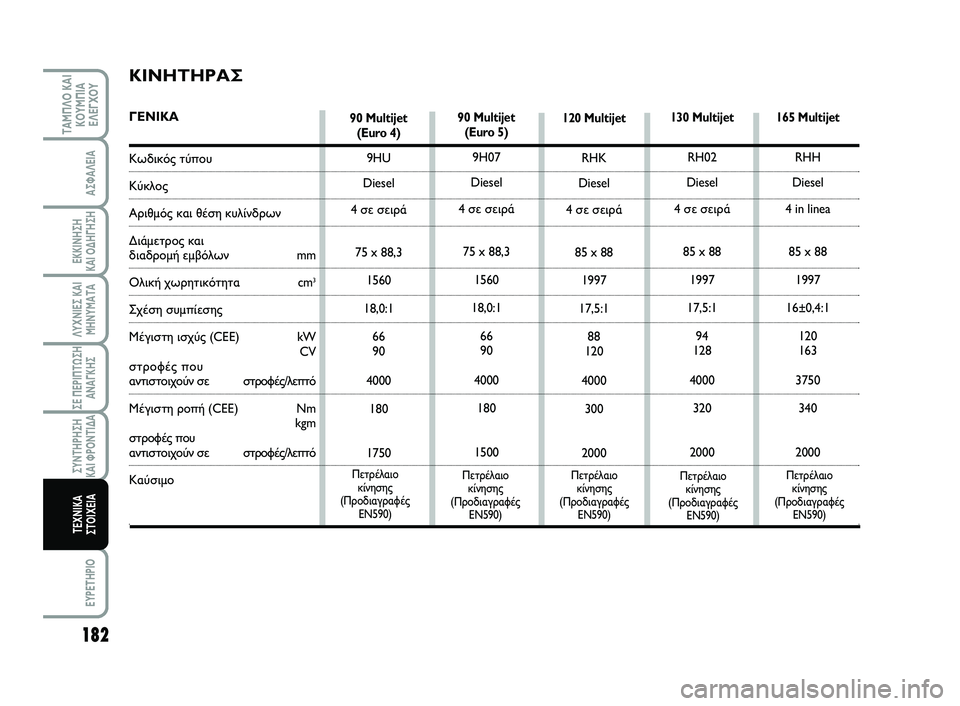

90 Multijet (Euro 4)
9HU
Diesel
4 σε σειρά
75 x 88,3
1560
18,0:1
66 90
4000
180
1750
120 Multijet
RHK
Diesel
4 σε σειρά
85 x 88
1997
17,5:1
88 120
4000
300
2000
165 Multijet
RHH
Diesel
4 in linea
85 x 88
1997
16±0,4:1
120 163
3750
340
2000
130 Multijet
RH02
Diesel
4 σε σειρά
85 x 88
1997
17,5:1
94 128
4000
320
2000
90 Multijet (Euro 5)
9H07
Diesel
4 σε σειρά
75 x 88,3
1560
18,0:1
66 90
4000
180
1500
ΚΙΝΗΤΗΡΑΣ
ΓΕΝΙΚΑ
Κωδικός τύπου
Κύκλος
Αριθμός και θέση κυλίνδρων
Διάμετρος και διαδρομή εμβόλων mm
Ολική χωρητικότητα cm3
Σχέση συμπίεσης
Μέγιστη ισχύς (CEE) kW CVστροφές που
αντιστοιχούν σε στροφές/λεπτό
Μέγιστη ροπή (CEE) Nm kgmστροφές που
αντιστοιχούν σε στροφές/λεπτό
Καύσιμο
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.24 Pagina 182
Πετρέλαιο κίνησης (ΠροδιαγραφέςEN590)
Πετρέλαιο κίνησης (ΠροδιαγραφέςEN590)
Πετρέλαιο κίνησης (ΠροδιαγραφέςEN590)
Πετρέλαιο κίνησης (ΠροδιαγραφέςEN590)
Πετρέλαιο κίνησης (ΠροδιαγραφέςEN590)

183
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

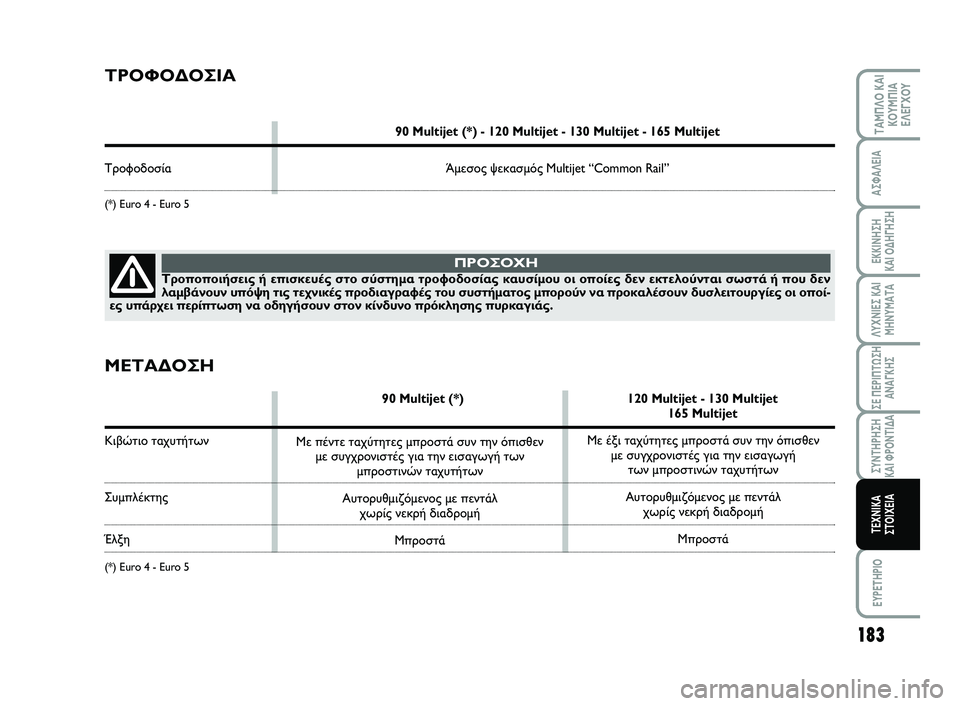

ΤΡΟΦΟΔΟΣΙΑ
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Τροφοδοσία Άμεσος ψεκασμός Multijet “Common Rail”
(*) Euro 4 - Euro 5
Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποί-
ες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ
ΜΕΤΑΔΟΣΗ
90 Multijet (*) 120 Multijet - 130 Multijet165 Multijet
Κιβώτιο ταχυτήτων
Συμπλέκτης
Έλξη
(*) Euro 4 - Euro 5
Με έξι ταχύτητες μπροστά συν την όπισθεν
με συγχρονιστές για την εισαγωγή
των μπροστινών ταχυτήτων
Αυτορυθμιζόμενος με πεντάλ
χωρίς νεκρή διαδρομή
Μπροστά Με πέντε ταχύτητες μπροστά συν την όπισθεν
με συγχρονιστές για την εισαγωγή των
μπροστινών ταχυτήτων
Αυτορυθμιζόμενος με πεντάλ
χωρίς νεκρή διαδρομή
Μπροστά
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.25 Pagina 183

184
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

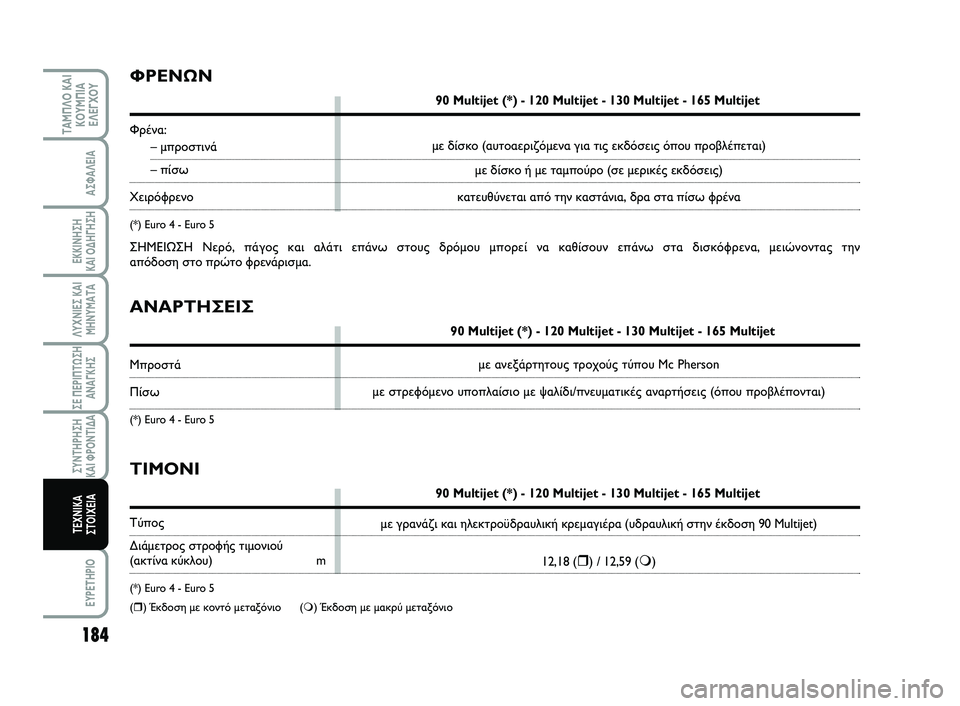

ΑΝΑΡΤΗΣΕΙΣ
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Μπροστά
Πίσω
(*) Euro 4 - Euro 5
ΦΡΕΝΩΝ
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Φρένα:
– μπροστινά
– πίσω
Χειρόφρενο
(*) Euro 4 - Euro 5
ΣΗΜΕΙΩΣΗ Νερό, πάγος και αλάτι επάνω στους δρόμου μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.
ΤΙΜΟΝΙ
90 Multijet (*) - 120 Multijet - 130 Multijet - 165 Multijet
Τύπος
Διάμετρος στροφής τιμονιού
(ακτίνα κύκλου) m
(*) Euro 4 - Euro 5
(r) Έκδοση με κοντό μεταξόνιο (m) Έκδοση με μακρύ μεταξόνιο
με ανεξάρτητους τροχούς τύπου Mc Pherson
με στρεφόμενο υποπλαίσιο με ψαλίδι/πνευματικές αναρτήσεις (όπου προβλέπονται)
με γρανάζι και ηλεκτροϋδραυλική κρεμαγιέρα (υδραυλική στην έκδοση 90 Multijet)
12,18 (
r) / 12,59 (m) κατευθύνεται από την καστάνια, δρα στα πίσω φρέναμε δίσκο ή με ταμπούρο (σε μερικές εκδόσεις) με δίσκο (αυτοαεριζόμενα για τις εκδόσεις όπου προβλέπεται)
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.25 Pagina 184

185
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
Ελαστικό RIM PROTECTOR εικ. 5bΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες από ατσάλι ή από κράμα. Ελαστικά
Tubeless με πλαίσιο τύπου radial. Επάνω στο
εγχειρίδιο αναφέρονται όλα τα ελαστικά που
έχουν ελεγχθεί.
ΣΗΜΕΙΩΣΗ Στην περίπτωση ασυμφωνίας
μεταξύ του ‘’Βιβλίο χρήσης και συντήρη-
σης’ ’ ’ και του ‘’Βιβλίο κυκλοφορίας’ ’ πρέπει
να υπολογίσετε μόνο ό,τι αναφέρεται στο τε-
λευταίο.
Για την ασφάλεια στην οδήγηση είναι απα-
ραίτητο το αυτοκίνητο να διαθέτει ελαστι-
κά της ίδιας μάρκας και του ίδιου τύπου σε
όλους τους τροχούς.
ΣΗΜΕΙΩΣΗ Με ελαστικά Tubeless μην χρη-
σιμοποιείτε σαμπρέλες.
εικ. 5b
F0P0630mεικ. 5aF0P0309m
ΡΕΖΕΡΒΑ ΤΡΟΧΟΥ
Ζάντα από ατσάλι.
Πνευματικό Tubeless.
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ
ΤΟΥ ΕΛΑΣΤΙΚΟΥ εικ. 5a
Παράδειγμα: 215/60 R16 99T
215 = Ονομαστικό πλάτος (S, απόσταση
σε mm μεταξύ των πλευρών).
60 = Σχέση ύψους/πλάτους (H/S), επί τοις
εκατό.
R = Ελαστικό radial (ακτινικού τύπου).
16 = Διάμετρος ζάντας σε ίντσες (Ø).
99 = Δείκτης φορτίου (μάζα).
T = Δείκτης μέγιστης ταχύτητας.
Σε περίπτωση που χρησιμο-
ποιούνται ενσωματωμένα τά-
σια τροχών στερεωμένα (με ελατήριο)
στη ζάντα και ελαστικά τα οποία δεν
ανήκουν στον αρχικό εξοπλισμό, τοπο-
θετημένα μετά την αγορά και διαθέτο-
ντας rim protector (δείτε εικ. 5b), ΜΗΝ
μοντάρετε τα τάσια. Εάν τα ελαστικά και
τα τάσια που χρησιμοποιούνται δεν εί-
ναι τα κατάλληλα τότε μπορεί το ελα-
στικό να ξεφουσκώσει απότομα (απώ-
λεια πίεσης).
ΠΡΟΣΟΧΗ
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.25 Pagina 185

186
ΛΥΧΝΙΕΣ ΚΑΙ
ΜΗΝΥΜΑΤΑ
EYPETHPIO
ΤΑΜΠΛΟ ΚΑΙ
ΚΟΥΜΠΙΑ
ΕΛΕΓΧΟΥ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ ΟΔΗΓΗΣΗ
ΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

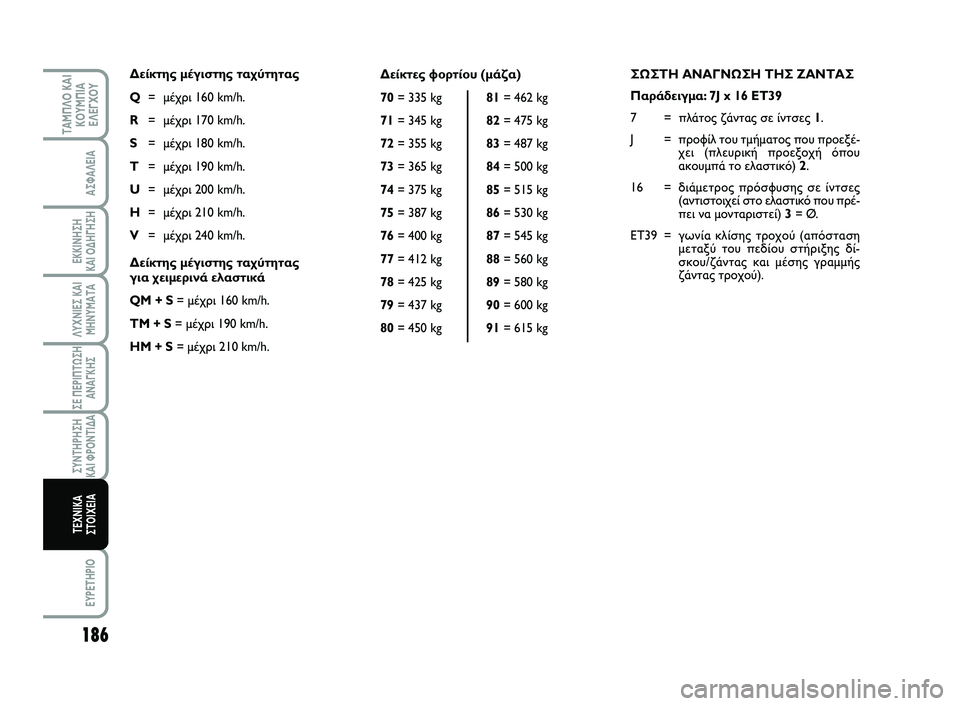

ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
Παράδειγμα: 7J x 16 ET39
7 = πλάτος ζάντας σε ίντσες 1.
J = προφίλ του τμήματος που προεξέ-
χει (πλευρική προεξοχή όπου
ακουμπά το ελαστικό) 2.
16 = διάμετρος πρόσφυσης σε ίντσες
(αντιστοιχεί στο ελαστικό που πρέ-
πει να μονταριστεί) 3= Ø.
ET39 =γωνία κλίσης τροχού (απόσταση
μεταξύ του πεδίου στήριξης δί-
σκου/ζάντας και μέσης γραμμής
ζάντας τροχού). Δείκτες φορτίου (μάζα)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Δείκτης μέγιστης ταχύτητας
Q= μέχρι 160 km/h.
R= μέχρι 170 km/h.
S= μέχρι 180 km/h.
T= μέχρι 190 km/h.
U= μέχρι 200 km/h.
H= μέχρι 210 km/h.
V= μέχρι 240 km/h.
Δείκτης μέγιστης ταχύτητας
για χειμερινά ελαστικά
QM + S= μέχρι 160 km/h.
TM + S= μέχρι 190 km/h.
HM + S= μέχρι 210 km/h.
175-210 SCUDO LUM GR_173-199 ScudoG9 IT 26/10/12 15.25 Pagina 186
