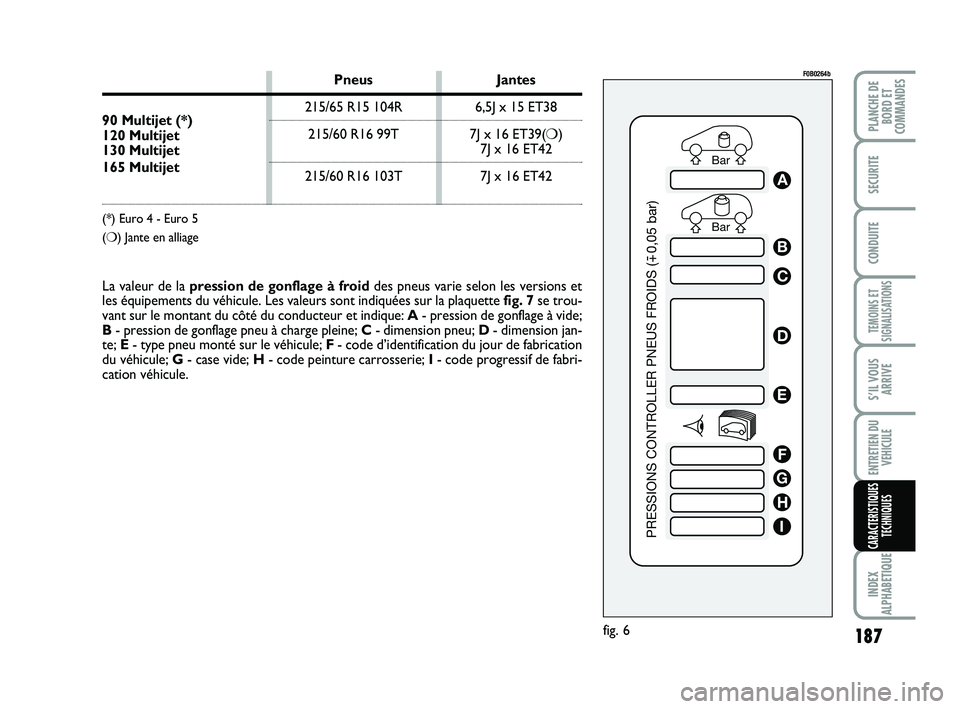

La valeur de la pression de gonflage à froiddes pneus varie selon les versions et
les équipements du véhicule. Les valeurs sont indiquées sur la plaquette fig. 7 se trou-
vant sur le montant du côté du conducteur et indique:A- pression de gonflage à vide;
B- pression de gonflage pneu à charge pleine; C- dimension pneu; D- dimension jan-
te; E - type pneu monté sur le véhicule; F - code d’identification du jour de fabrication
du véhicule; G - case vide; H- code peinture carrosserie; I - code progressif de fabri-
cation véhicule.
Pneus Jantes
90 Multijet (*)215/65 R15 104R 6,5J x 15 ET38
120 Multijet215/60 R16 99T 7J x 16 ET39(❍)
130 Multijet7J x 16 ET42
165 Multijet
215/60 R16 103T 7J x 16 ET42
(*) Euro 4 - Euro 5
(❍) Jante en alliage
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 187

188
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

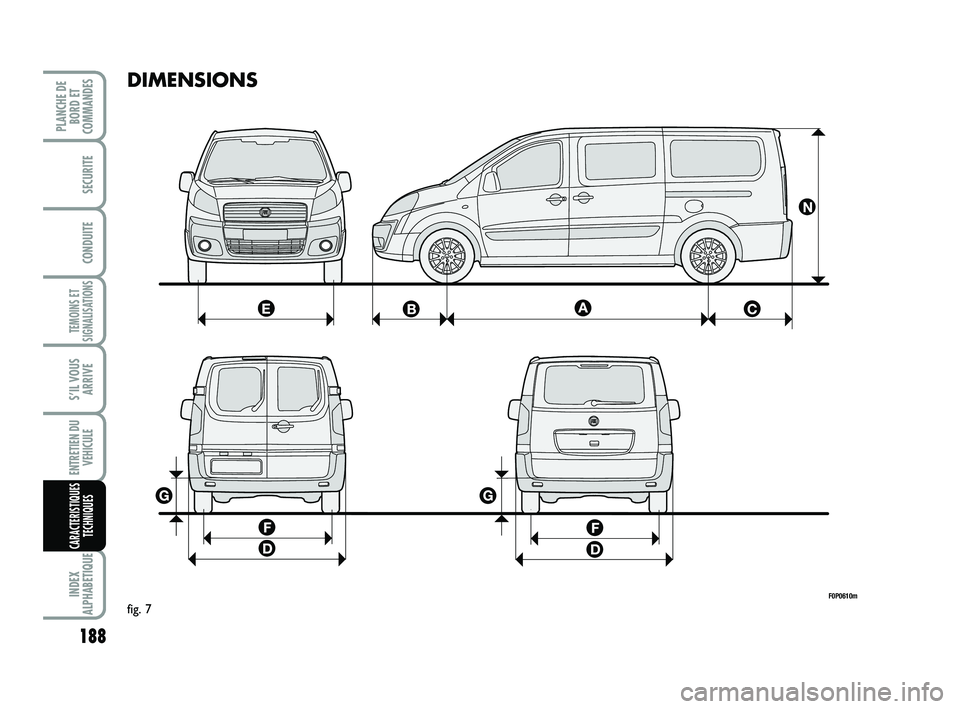

DIMENSIONS
F0P0610m
fig. 7
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 188

189
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

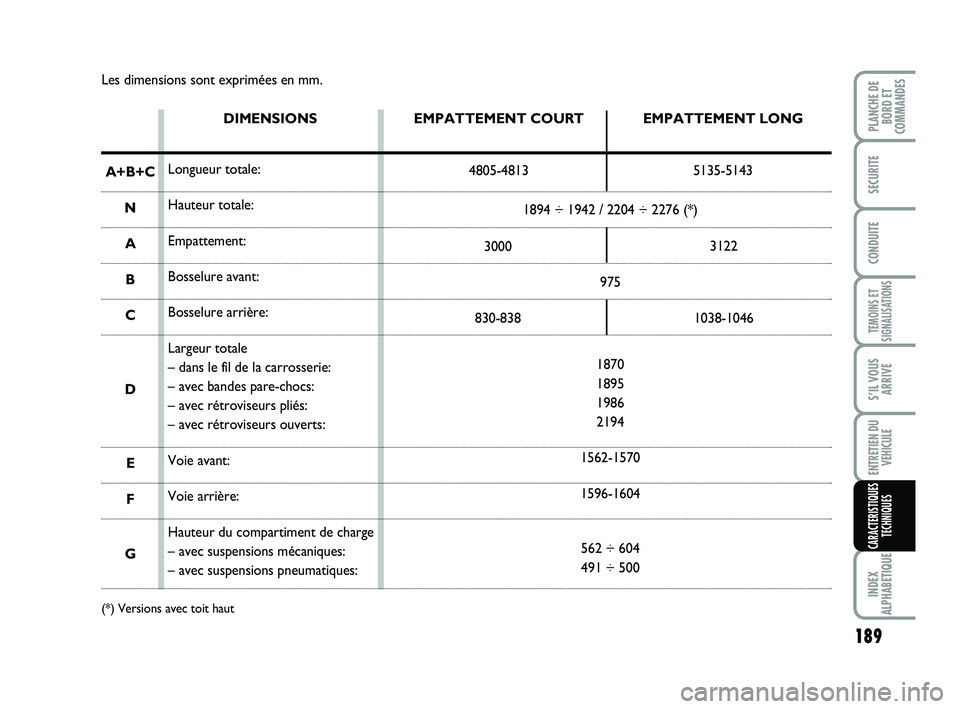

Les dimensions sont exprimées en mm.
EMPATTEMENT LONG
5135-5143
1894 ÷ 1942 / 2204 ÷ 2276 (*)
30003122
975
830-838 1038-1046
1870
1895
1986
2194
1562-1570
1596-1604
562 ÷ 604
491 ÷ 500
A+B+C
N
A
B
C
D
E
F
G
(*) Versions avec toit haut
DIMENSIONS
Longueur totale:
Hauteur totale:
Empattement:
Bosselure avant:
Bosselure arrière:
Largeur totale
– dans le fil de la carrosserie:
– avec bandes pare-chocs:
– avec rétroviseurs pliés:
– avec rétroviseurs ouverts:
Voie avant:
Voie arrière:
Hauteur du compartiment de charge
– avec suspensions mécaniques:
– avec suspensions pneumatiques:EMPATTEMENT COURT
4805-4813
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 189

190
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
F0P0611m
fig. 8

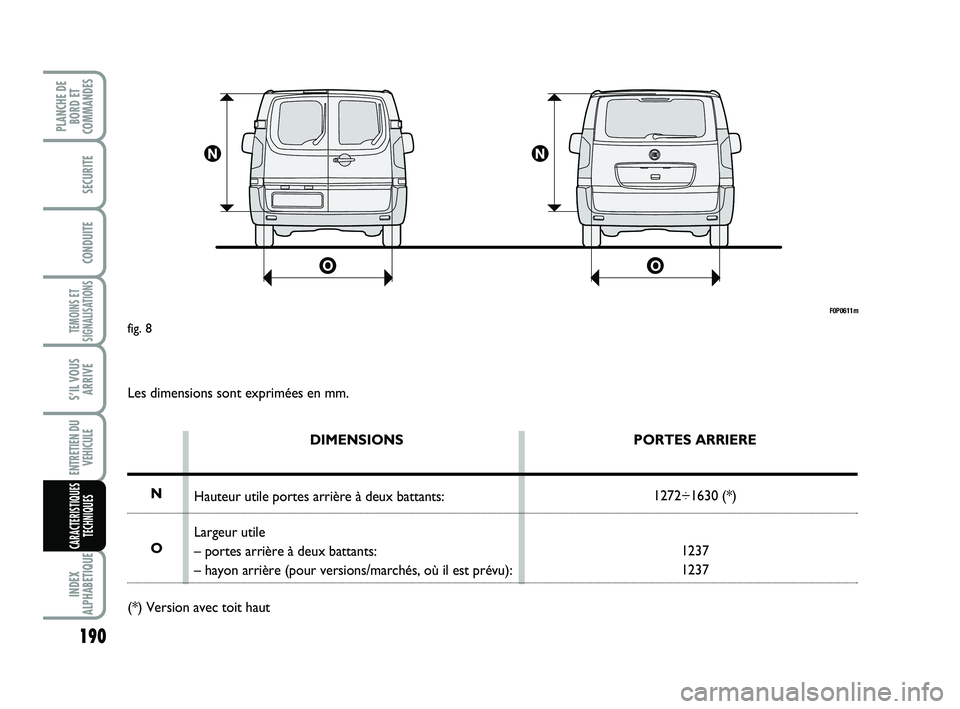

Les dimensions sont exprimées en mm.
DIMENSIONS
Hauteur utile portes arrière à deux battants:
Largeur utile
– portes arrière à deux battants:
– hayon arrière (pour versions/marchés, où il est prévu):PORTES ARRIERE
1272÷1630 (*)
1237
1237
N
O
(*) Version avec toit haut
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 190

191
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

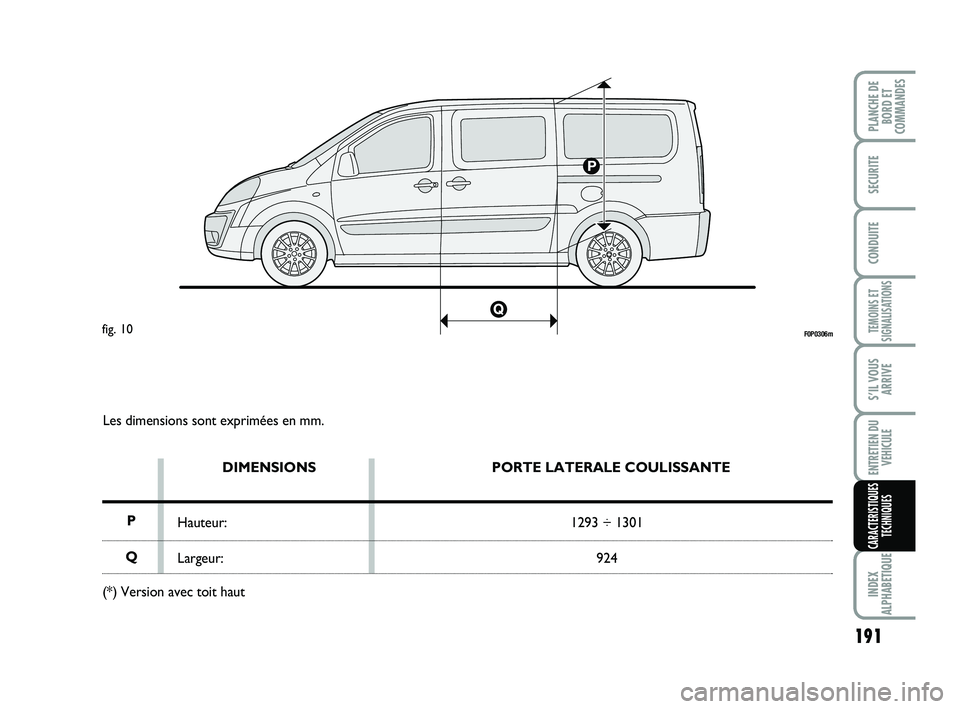

Les dimensions sont exprimées en mm.
DIMENSIONS
Hauteur:
Largeur:PORTE LATERALE COULISSANTE
1293 ÷ 1301
924
P
Q
(*) Version avec toit haut
F0P0306mfig. 10
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 191

192
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
PERFORMANCES
Vitesses maxi admises après la première période d’utilisation du véhicule en km/h.
90 Multijet (*) 120 Multijet 130 Multijet 165 Multijet
145 160 170 170
(*) Euro 4 - Euro 5

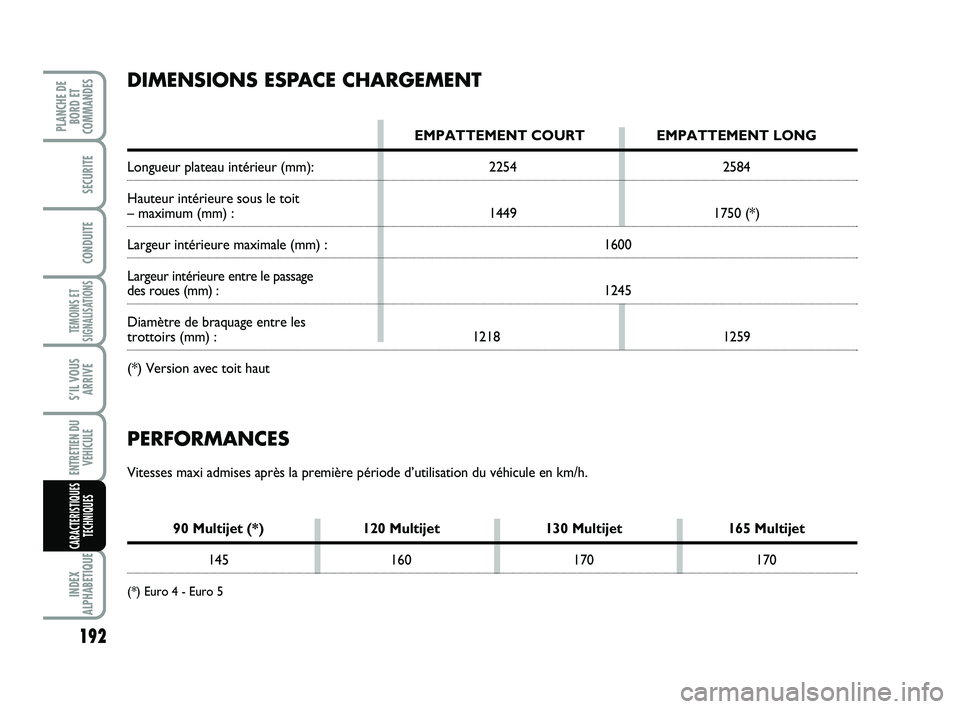

DIMENSIONS ESPACE CHARGEMENT
EMPATTEMENT COURT EMPATTEMENT LONG
Longueur plateau intérieur (mm): 2254 2584
Hauteur intérieure sous le toit
– maximum (mm) : 1449 1750 (*)
Largeur intérieure maximale (mm) : 1600
Largeur intérieure entre le passage
des roues (mm) :1245
Diamètre de braquage entre les
trottoirs (mm) : 1218 1259
(*) Version avec toit haut
175-210 SCUDO LUM F_- 17/10/12 14.34 Pagina 192

193
TEMOINS ET
SIGNALISATIONS
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
SECURITE
CONDUITE
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES

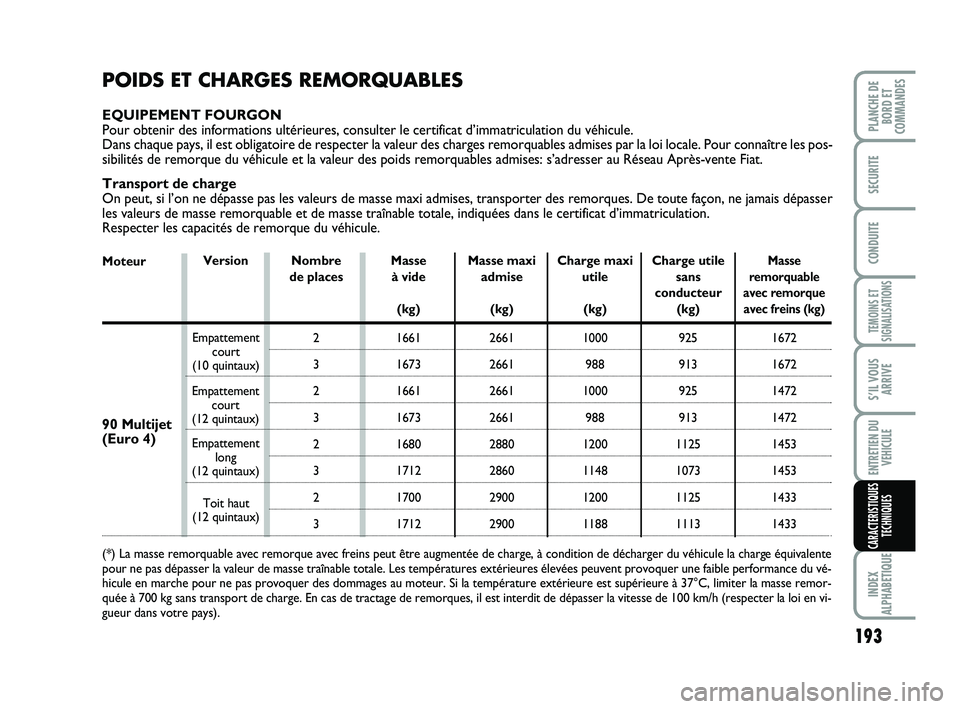

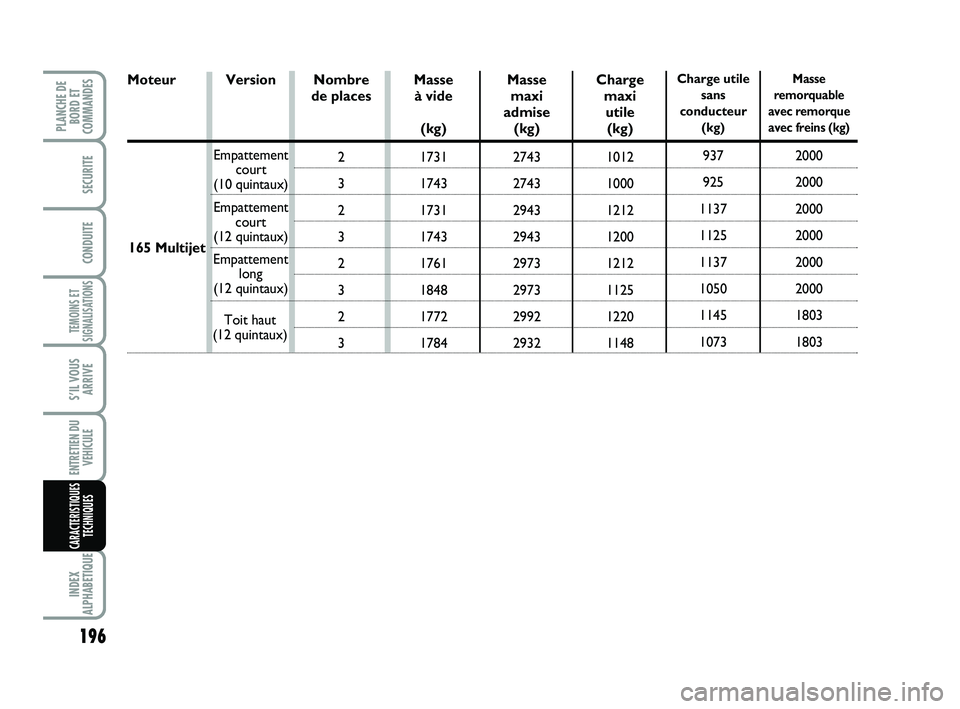

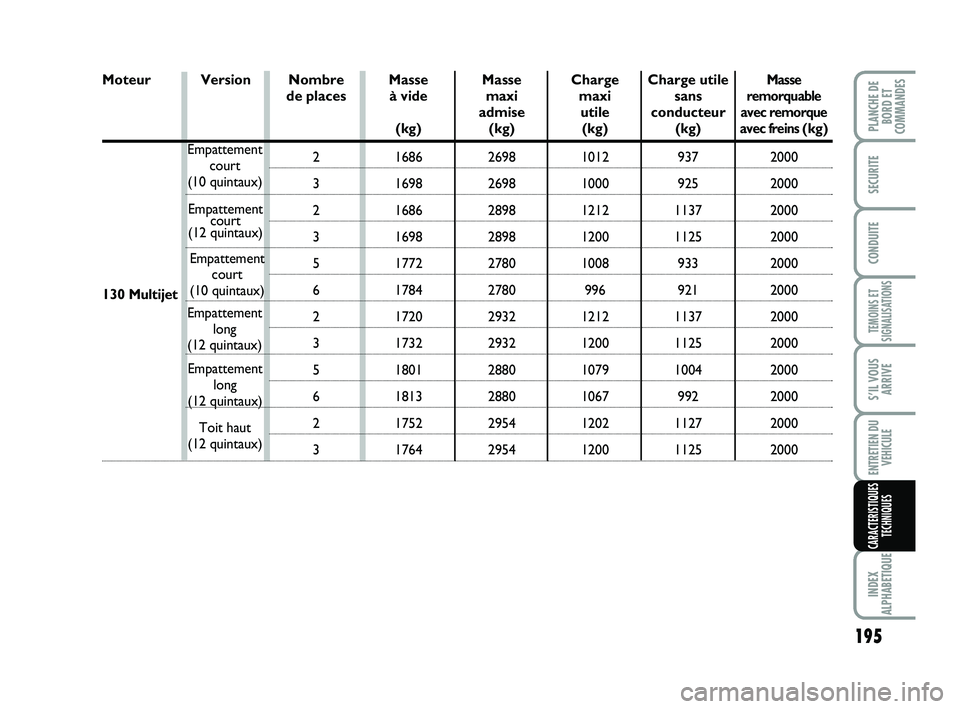

POIDS ET CHARGES REMORQUABLES
