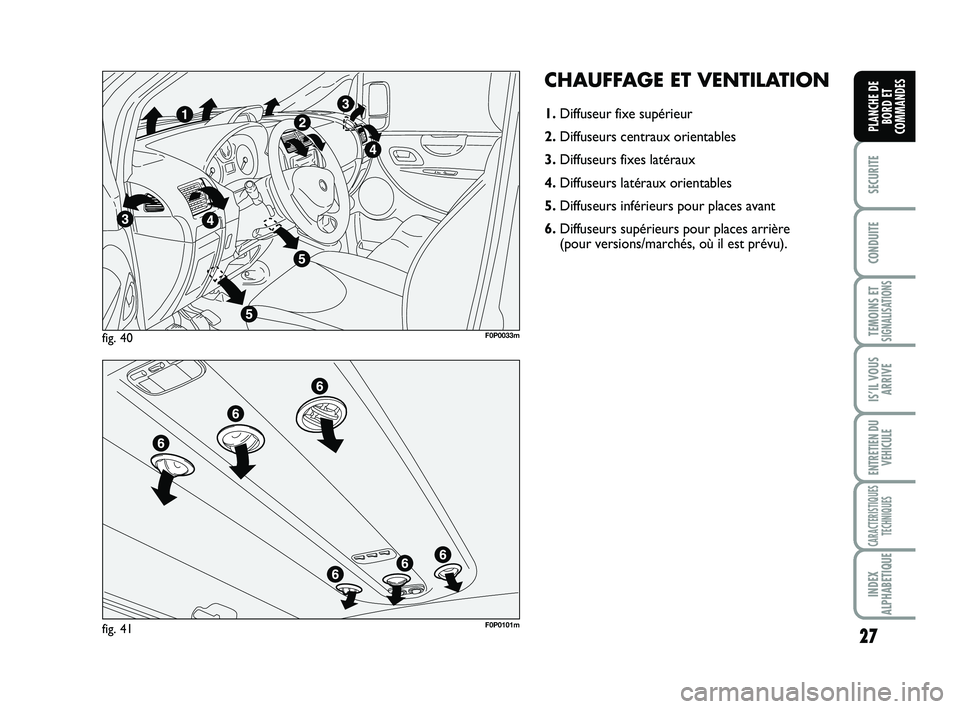

CHAUFFAGE ET VENTILATION
1.Diffuseur fixe supérieur
2.Diffuseurs centraux orientables
3.Diffuseurs fixes latéraux
4.Diffuseurs latéraux orientables
5. Diffuseurs inférieurs pour places avant
6.Diffuseurs supérieurs pour places arrière
(pour versions/marchés, où il est prévu).
fig. 40F0P0033m
fig. 41F0P0101m
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 27

28
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Pour utiliser les diffuseurs Bet C, agir sur
le dispositif correspondant pour les pou-
voir orienter dans la position souhaitée.
COMMANDES fig. 44
Manette A pour la distribution
de l’air
μpour avoir l’air aux bouches centrales
et latérales;
∑pour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
∂pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;
∏pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-pour désembuer de façon rapide le pa-
re-brise.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m

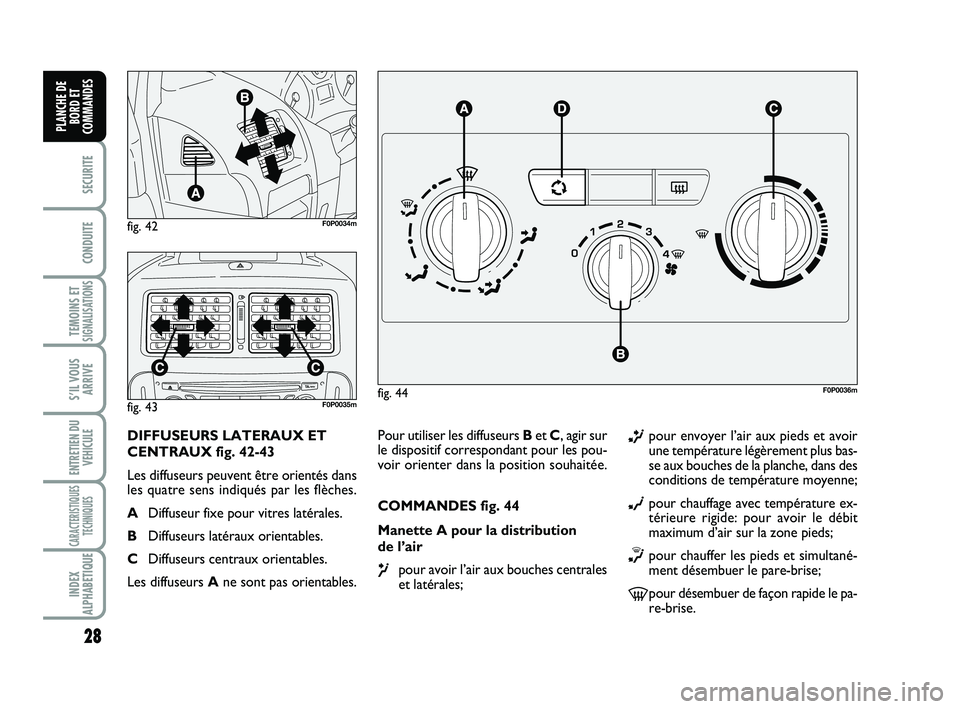

DIFFUSEURS LATERAUX ET
CENTRAUX fig. 42-43
Les diffuseurs peuvent être orientés dans
les quatre sens indiqués par les flèches.
ADiffuseur fixe pour vitres latérales.
BDiffuseurs latéraux orientables.
CDiffuseurs centraux orientables.
Les diffuseurs Ane sont pas orientables.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 28

29
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

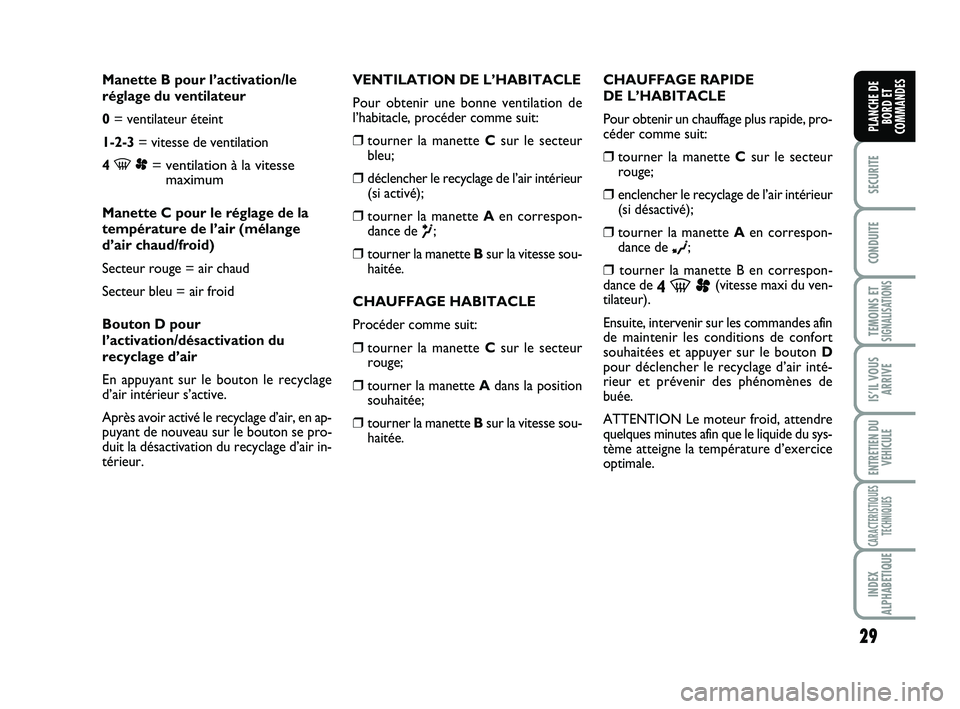

Manette B pour l’activation/le
réglage du ventilateur
0= ventilateur éteint
1-2-3= vitesse de ventilation
4
-p= ventilation à la vitesse
maximum
Manette C pour le réglage de la
température de l’air (mélange
d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froid
Bouton D pour
l’activation/désactivation du
recyclage d’air
En appuyant sur le bouton le recyclage
d’air intérieur s’active.
Après avoir activé le recyclage d’air, en ap-
puyant de nouveau sur le bouton se pro-
duit la désactivation du recyclage d’air in-
térieur.CHAUFFAGE RAPIDE
DE L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒tourner la manette Csur le secteur
rouge;
❒enclencher le recyclage de l’air intérieur
(si désactivé);
❒tourner la manette Aen correspon-
dance de
∂;
❒tourner la manette B en correspon-
dance de
4 -p(vitesse maxi du ven-
tilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et appuyer sur le bouton D
pour déclencher le recyclage d’air inté-
rieur et prévenir des phénomènes de
buée.
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale. VENTILATION DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:
❒tourner la manette Csur le secteur
bleu;
❒déclencher le recyclage de l’air intérieur
(si activé);
❒tourner la manette Aen correspon-
dance de
μ;
❒tourner la manette Bsur la vitesse sou-
haitée.
CHAUFFAGE HABITACLE
Procéder comme suit:
❒tourner la manette Csur le secteur
rouge;
❒tourner la manette Adans la position
souhaitée;
❒tourner la manette Bsur la vitesse sou-
haitée.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 29

30
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

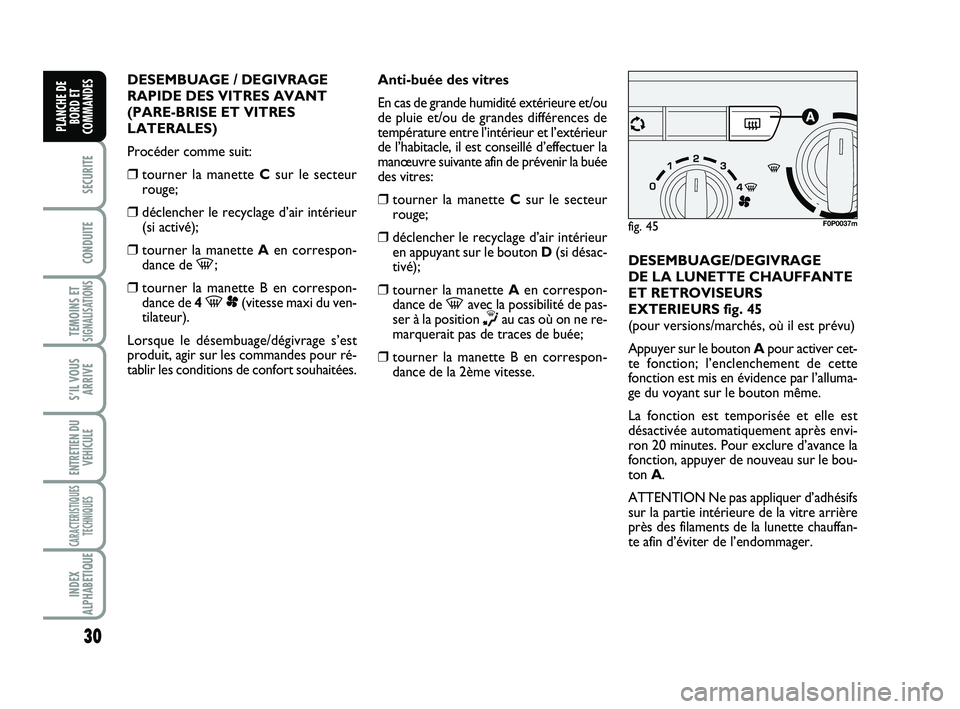

DESEMBUAGE / DEGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES
LATERALES)
Procéder comme suit:
❒tourner la manette Csur le secteur
rouge;
❒déclencher le recyclage d’air intérieur
(si activé);
❒tourner la manette Aen correspon-
dance de -;
❒tourner la manette B en correspon-
dance de 4 -p(vitesse maxi du ven-
tilateur).
Lorsque le désembuage/dégivrage s’est
produit, agir sur les commandes pour ré-
tablir les conditions de confort souhaitées.Anti-buée des vitres
En cas de grande humidité extérieure et/ou
de pluie et/ou de grandes différences de
température entre l’intérieur et l’extérieur
de l’habitacle, il est conseillé d’effectuer la
manœuvre suivante afin de prévenir la buée
des vitres:
❒tourner la manette Csur le secteur
rouge;
❒déclencher le recyclage d’air intérieur
en appuyant sur le bouton D(si désac-
tivé);
❒tourner la manette Aen correspon-
dance de -avec la possibilité de pas-
ser à la position
∏au cas où on ne re-
marquerait pas de traces de buée;
❒tourner la manette B en correspon-
dance de la 2ème vitesse.DESEMBUAGE/DEGIVRAGE
DE LA LUNETTE CHAUFFANTE
ET RETROVISEURS
EXTERIEURS fig. 45
(pour versions/marchés, où il est prévu)
Appuyer sur le bouton Apour activer cet-
te fonction; l’enclenchement de cette
fonction est mis en évidence par l’alluma-
ge du voyant sur le bouton même.
La fonction est temporisée et elle est
désactivée automatiquement après envi-
ron 20 minutes. Pour exclure d’avance la
fonction, appuyer de nouveau sur le bou-
ton A.
ATTENTION Ne pas appliquer d’adhésifs
sur la partie intérieure de la vitre arrière
près des filaments de la lunette chauffan-
te afin d’éviter de l’endommager.
fig. 45F0P0037m
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 30

31
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

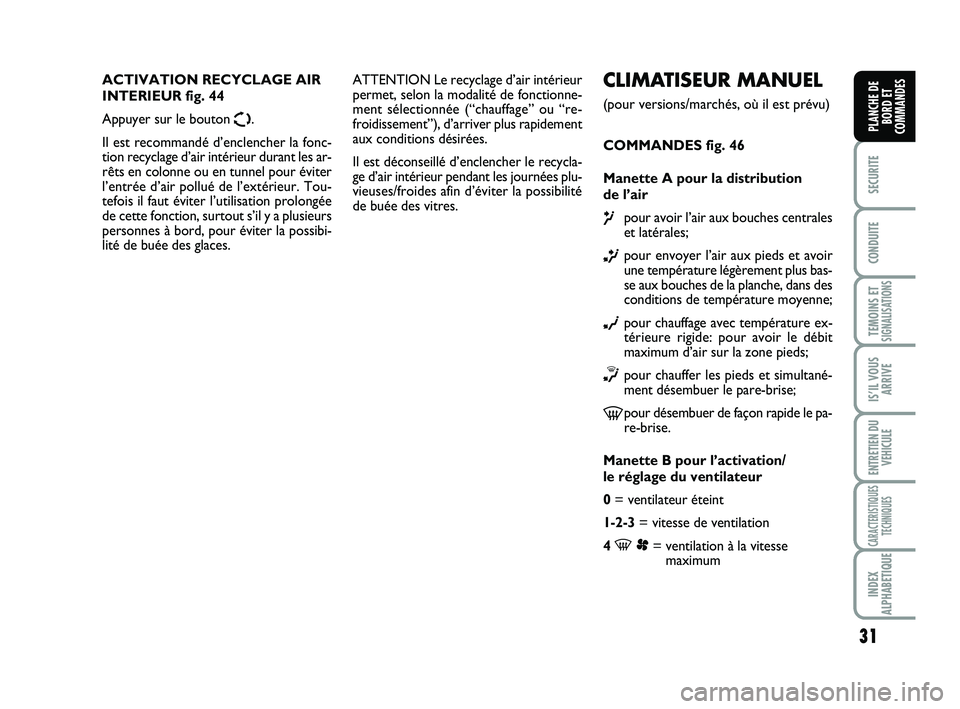

CLIMATISEUR MANUEL
(pour versions/marchés, où il est prévu)
COMMANDES fig. 46
Manette A pour la distribution
de l’air
μpour avoir l’air aux bouches centrales
et latérales;
∑pour envoyer l’air aux pieds et avoir
une température légèrement plus bas-
se aux bouches de la planche, dans des
conditions de température moyenne;
∂pour chauffage avec température ex-
térieure rigide: pour avoir le débit
maximum d’air sur la zone pieds;
∏pour chauffer les pieds et simultané-
ment désembuer le pare-brise;
-pour désembuer de façon rapide le pa-
re-brise.
Manette B pour l’activation/
le réglage du ventilateur
0= ventilateur éteint
1-2-3= vitesse de ventilation
4
-p= ventilation à la vitesse
maximum ACTIVATION RECYCLAGE AIR
INTERIEUR fig. 44
Appuyer sur le bouton
Ω.
Il est recommandé d’enclencher la fonc-
tion recyclage d’air intérieur durant les ar-
rêts en colonne ou en tunnel pour éviter
l’entrée d’air pollué de l’extérieur. Tou-
tefois il faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a plusieurs
personnes à bord, pour éviter la possibi-
lité de buée des glaces.ATTENTION Le recyclage d’air intérieur
permet, selon la modalité de fonctionne-
ment sélectionnée (“chauffage” ou “re-
froidissement”), d’arriver plus rapidement
aux conditions désirées.
Il est déconseillé d’enclencher le recycla-
ge d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la possibilité
de buée des vitres.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 31

32
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

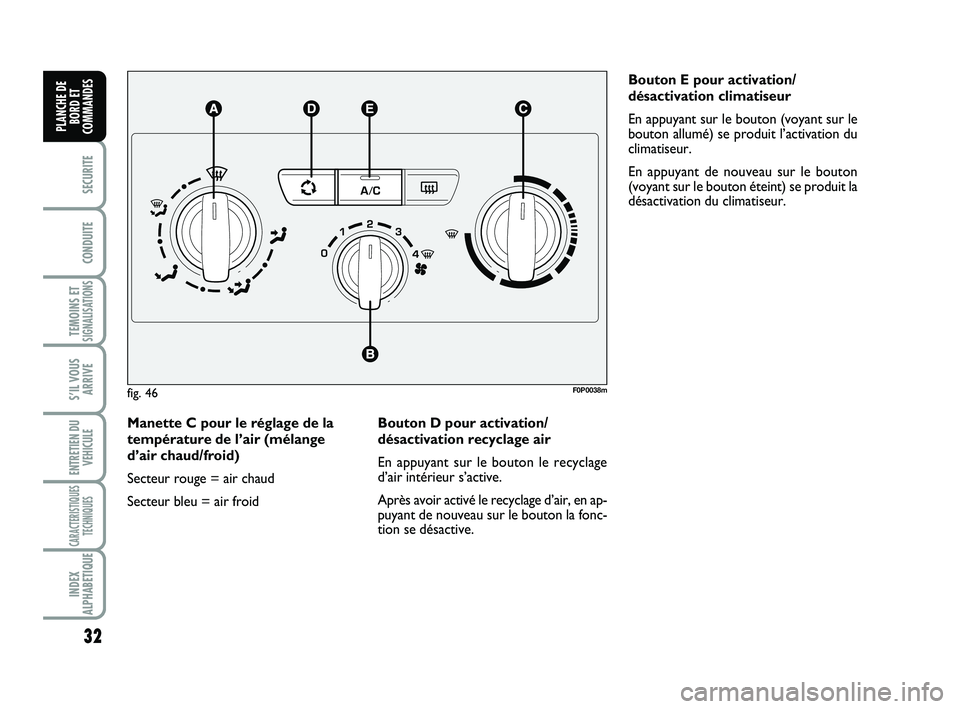

Manette C pour le réglage de la
température de l’air (mélange
d’air chaud/froid)
Secteur rouge = air chaud
Secteur bleu = air froidBouton E pour activation/
désactivation climatiseur
En appuyant sur le bouton (voyant sur le
bouton allumé) se produit l’activation du
climatiseur.
En appuyant de nouveau sur le bouton
(voyant sur le bouton éteint) se produit la
désactivation du climatiseur.
fig. 46F0P0038m
Bouton D pour activation/
désactivation recyclage air
En appuyant sur le bouton le recyclage
d’air intérieur s’active.
Après avoir activé le recyclage d’air, en ap-
puyant de nouveau sur le bouton la fonc-
tion se désactive.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 32

33
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

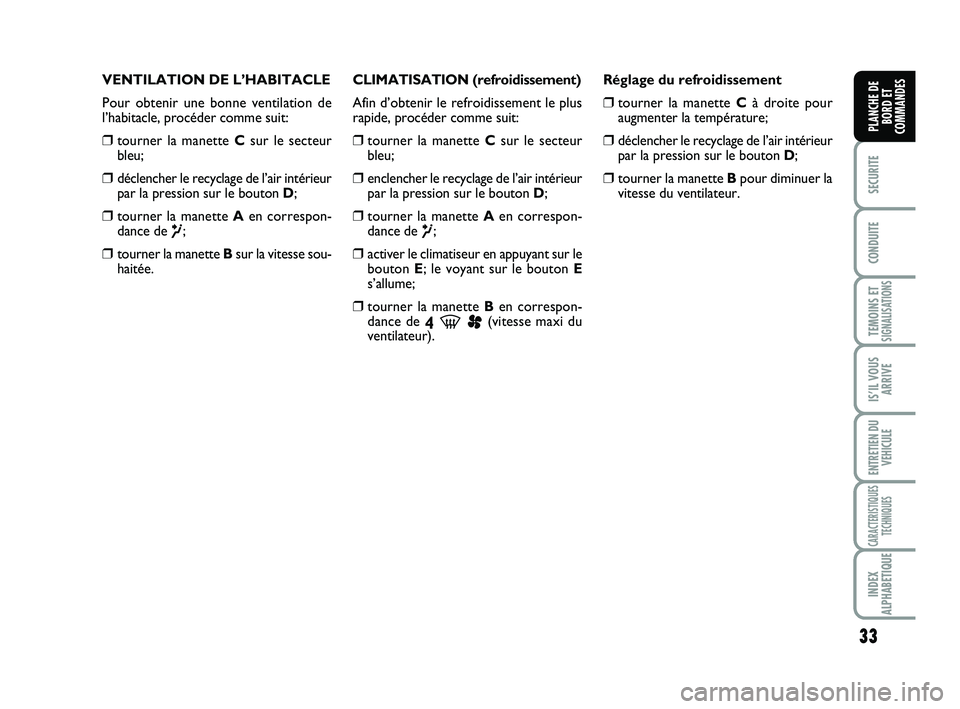

VENTILATION DE L’HABITACLE
Pour obtenir une bonne ventilation de
l’habitacle, procéder comme suit:
❒tourner la manette Csur le secteur
bleu;
❒déclencher le recyclage de l’air intérieur
par la pression sur le bouton D;
❒tourner la manette Aen correspon-
dance de
μ;
❒tourner la manette Bsur la vitesse sou-
haitée.CLIMATISATION (refroidissement)
Afin d’obtenir le refroidissement le plus
rapide, procéder comme suit:
❒tourner la manette Csur le secteur
bleu;
❒enclencher le recyclage de l’air intérieur
par la pression sur le bouton D;
❒tourner la manette Aen correspon-
dance de
μ;
❒activer le climatiseur en appuyant sur le
bouton E; le voyant sur le bouton E
s’allume;
❒tourner la manette Ben correspon-
dance de
4-p(vitesse maxi du
ventilateur).Réglage du refroidissement
❒tourner la manette Cà droite pour
augmenter la température;
❒déclencher le recyclage de l’air intérieur
par la pression sur le bouton D;
❒tourner la manette Bpour diminuer la
vitesse du ventilateur.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 33

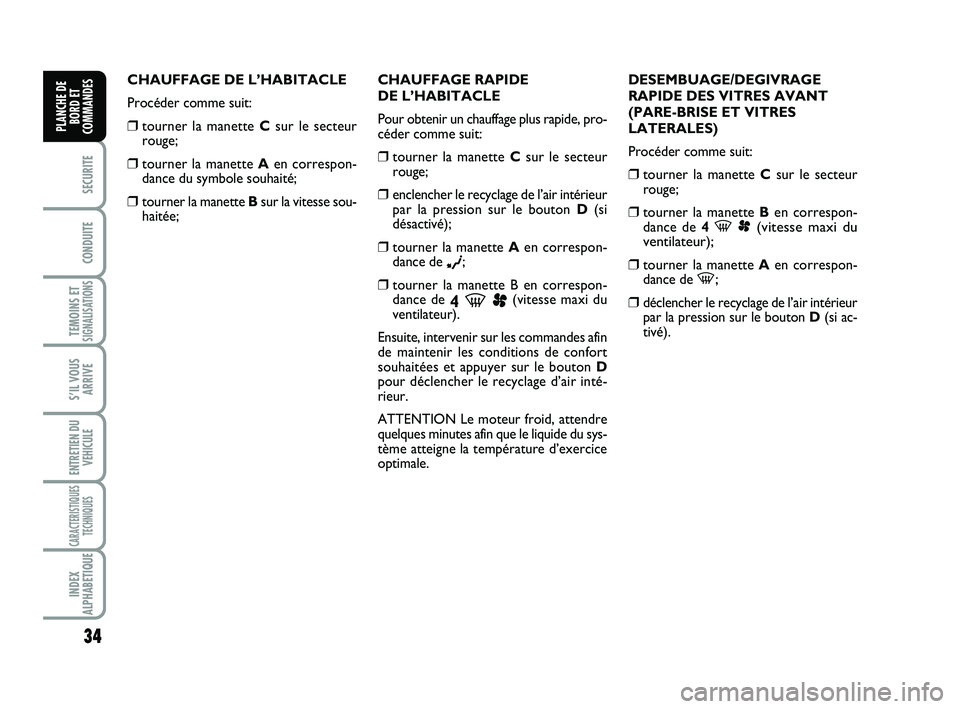

34
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
CHAUFFAGE DE L’HABITACLE
Procéder comme suit:
❒tourner la manette Csur le secteur
rouge;
❒tourner la manette Aen correspon-
dance du symbole souhaité;
❒tourner la manette Bsur la vitesse sou-
haitée;CHAUFFAGE RAPIDE
DE L’HABITACLE
Pour obtenir un chauffage plus rapide, pro-
céder comme suit:
❒tourner la manette Csur le secteur
rouge;
❒enclencher le recyclage de l’air intérieur
par la pression sur le bouton D (si
désactivé);
❒tourner la manette Aen correspon-
dance de
∂;
❒tourner la manette B en correspon-
dance de
4-p(vitesse maxi du
ventilateur).
Ensuite, intervenir sur les commandes afin
de maintenir les conditions de confort
souhaitées et appuyer sur le bouton D
pour déclencher le recyclage d’air inté-
rieur.
ATTENTION Le moteur froid, attendre
quelques minutes afin que le liquide du sys-
tème atteigne la température d’exercice
optimale.DESEMBUAGE/DEGIVRAGE
RAPIDE DES VITRES AVANT
(PARE-BRISE ET VITRES
LATERALES)
Procéder comme suit:
❒tourner la manette Csur le secteur
rouge;
❒tourner la manette Ben correspon-
dance de 4-p(vitesse maxi du
ventilateur);
❒
tourner la manette Aen correspon-
dance de -;
❒
déclencher le recyclage de l’air intérieur
par la pression sur le bouton D(si ac-
tivé).
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 34

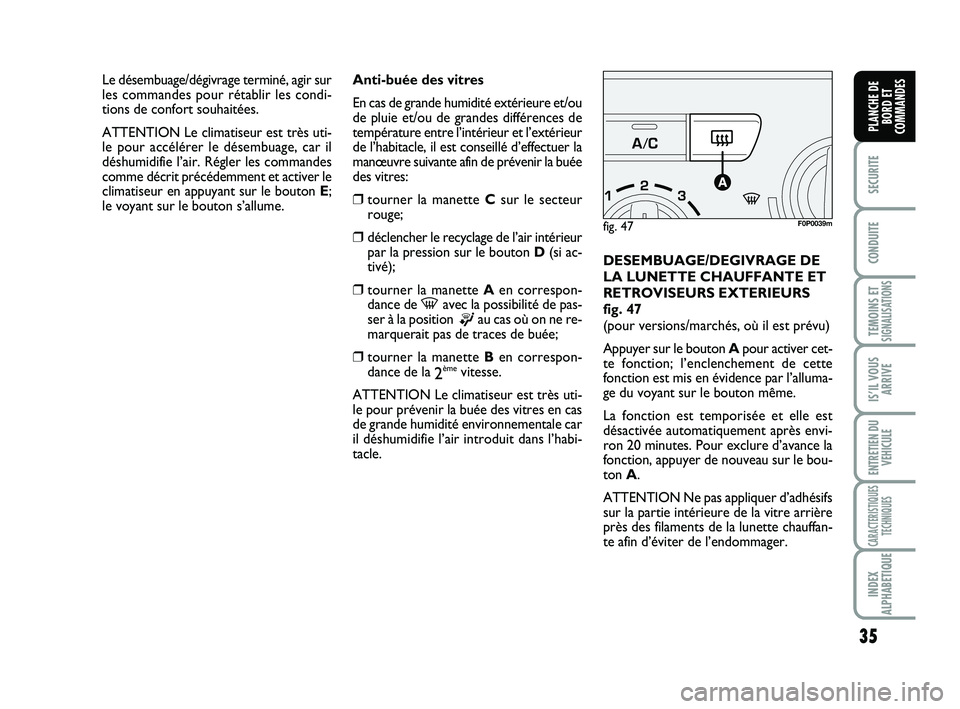

35
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
Anti-buée des vitres
En cas de grande humidité extérieure et/ou
de pluie et/ou de grandes différences de
température entre l’intérieur et l’extérieur
de l’habitacle, il est conseillé d’effectuer la
manœuvre suivante afin de prévenir la buée
des vitres:
❒tourner la manette Csur le secteur
rouge;
❒déclencher le recyclage de l’air intérieur
par la pression sur le bouton D(si ac-
tivé);
❒tourner la manette Aen correspon-
dance de -avec la possibilité de pas-
ser à la position
®au cas où on ne re-
marquerait pas de traces de buée;
❒tourner la manette Ben correspon-
dance de la
2èmevitesse.
ATTENTION Le climatiseur est très uti-
le pour prévenir la buée des vitres en cas
de grande humidité environnementale car
il déshumidifie l’air introduit dans l’habi-
tacle.DESEMBUAGE/DEGIVRAGE DE
LA LUNETTE CHAUFFANTE ET
RETROVISEURS EXTERIEURS
fig. 47
(pour versions/marchés, où il est prévu)
Appuyer sur le bouton Apour activer cet-
te fonction; l’enclenchement de cette
fonction est mis en évidence par l’alluma-
ge du voyant sur le bouton même.
La fonction est temporisée et elle est
désactivée automatiquement après envi-
ron 20 minutes. Pour exclure d’avance la
fonction, appuyer de nouveau sur le bou-
ton A.
ATTENTION Ne pas appliquer d’adhésifs
sur la partie intérieure de la vitre arrière
près des filaments de la lunette chauffan-
te afin d’éviter de l’endommager.
fig. 47F0P0039m
Le désembuage/dégivrage terminé, agir sur
les commandes pour rétablir les condi-
tions de confort souhaitées.
ATTENTION Le climatiseur est très uti-
le pour accélérer le désembuage, car il
déshumidifie l’air. Régler les commandes
comme décrit précédemment et activer le
climatiseur en appuyant sur le bouton E;
le voyant sur le bouton s’allume.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 35

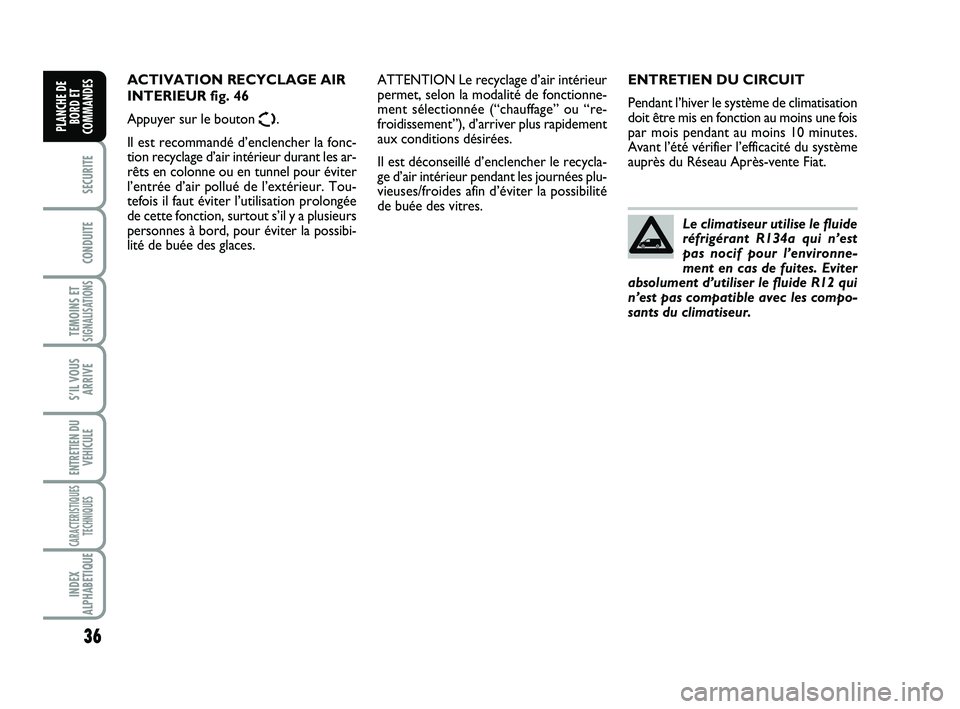

36
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN DU
VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
ENTRETIEN DU CIRCUIT
Pendant l’hiver le système de climatisation
doit être mis en fonction au moins une fois
par mois pendant au moins 10 minutes.
Avant l’été vérifier l’efficacité du système
auprès du Réseau Après-vente Fiat.
Le climatiseur utilise le fluide
réfrigérant R134a qui n’est
pas nocif pour l’environne-
ment en cas de fuites. Eviter
absolument d’utiliser le fluide R12 qui
n’est pas compatible avec les compo-
sants du climatiseur.ATTENTION Le recyclage d’air intérieur
permet, selon la modalité de fonctionne-
ment sélectionnée (“chauffage” ou “re-
froidissement”), d’arriver plus rapidement
aux conditions désirées.
Il est déconseillé d’enclencher le recycla-
ge d’air intérieur pendant les journées plu-
vieuses/froides afin d’éviter la possibilité
de buée des vitres. ACTIVATION RECYCLAGE AIR
INTERIEUR fig. 46
Appuyer sur le bouton
Ω.
Il est recommandé d’enclencher la fonc-
tion recyclage d’air intérieur durant les ar-
rêts en colonne ou en tunnel pour éviter
l’entrée d’air pollué de l’extérieur. Tou-
tefois il faut éviter l’utilisation prolongée
de cette fonction, surtout s’il y a plusieurs
personnes à bord, pour éviter la possibi-
lité de buée des glaces.
018-080 SCUDO LUM F:018-080 ScudoG9 F 12-10-2012 8:48 Pagina 36
