Page 261 of 322

6
SELBSTHILFE
3
G010C01TG

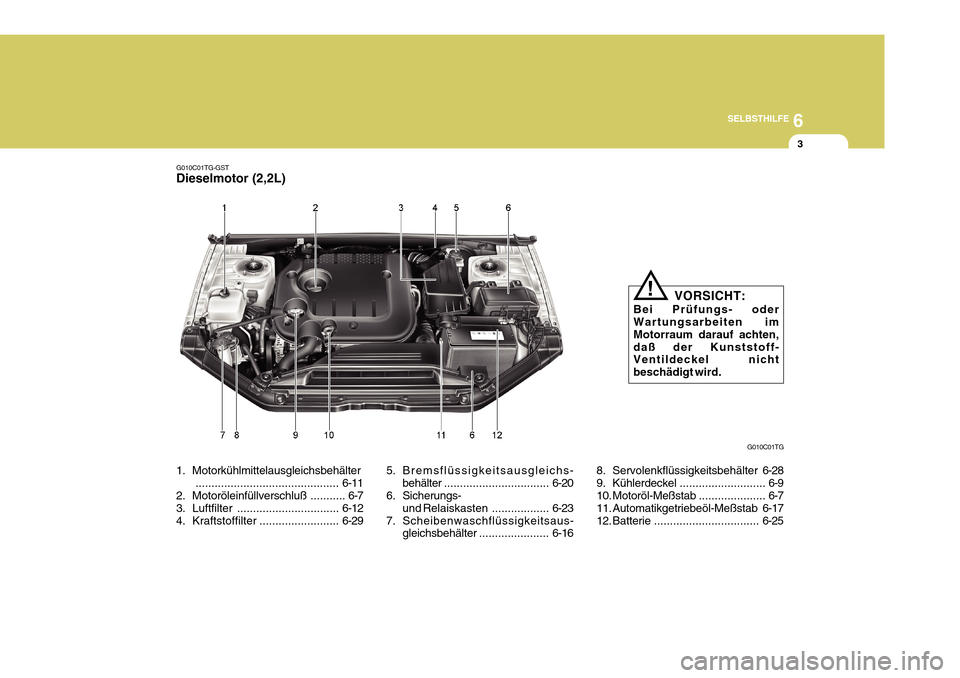

G010C01TG-GST Dieselmotor (2,2L)
5. Bremsflüssigkeitsausgleichs-behälter ................................. 6-20
6. Sicherungs-
und Relaiskasten ..................6-23
7. Scheibenwaschflüssigkeitsaus- gleichsbehälter ......................6-16
1. Motorkühlmittelausgleichsbehälter
............................................. 6-11
2. Motoröleinfüllverschluß ........... 6-7
3. Luftfilter ................................ 6-12
4. Kraftstoffilter ......................... 6-29 8. Servolenkflüssigkeitsbehälter
6-28
9. Kühlerdeckel ........................... 6-9
10. Motoröl-Meßstab ..................... 6-7
11. Automatikgetriebeöl-Meßstab 6-17
12. Batterie ................................. 6-25
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum darauf achten, daß der Kunststoff- Ventildeckel nicht beschädigt wird.
!
Page 262 of 322

6SELBSTHILFE
4TÄGLICHE ROUTINEKONTROLLEN

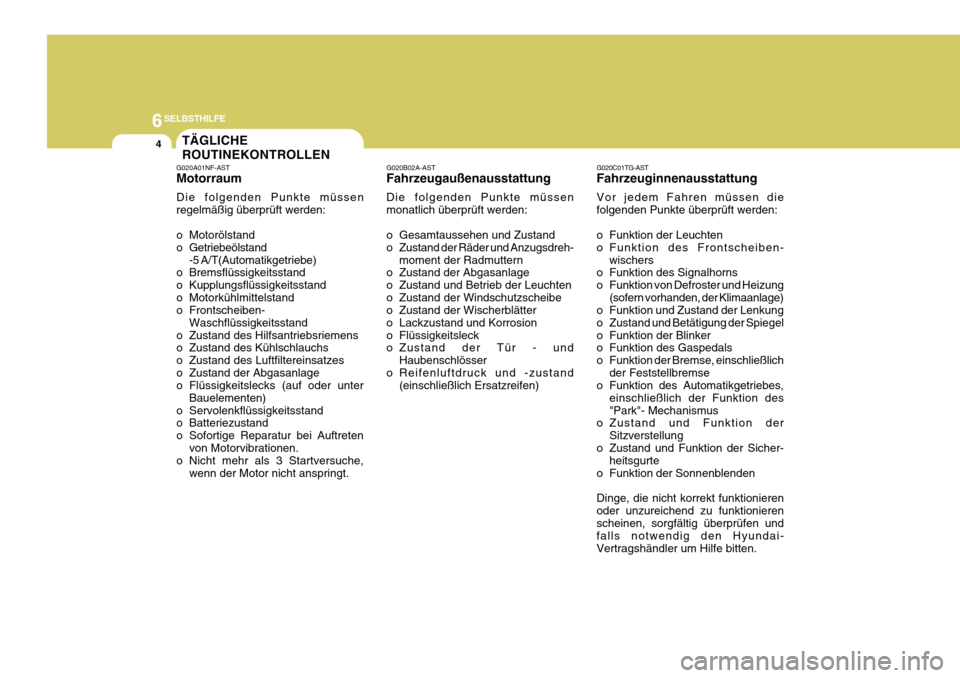

G020A01NF-AST Motorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorölstand
o Getriebeölstand
-5 A/T(Automatikgetriebe)
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-
Waschflüssigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand der Abgasanlage
o Flüssigkeitslecks (auf oder unter
Bauelementen)
o Servolenkflüssigkeitsstand
o Batteriezustand
o Sofortige Reparatur bei Auftreten von Motorvibrationen.
o Nicht mehr als 3 Startversuche,
wenn der Motor nicht anspringt. G020B02A-AST Fahrzeugaußenausstattung Die folgenden Punkte müssen monatlich überprüft werden:
o Gesamtaussehen und Zustand
o Zustand der Räder und Anzugsdreh-
moment der Radmuttern
o Zustand der Abgasanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und
Haubenschlösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen) G020C01TG-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheiben-
wischers
o Funktion des Signalhorns
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Feststellbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicher- heitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und falls notwendig den Hyundai- Vertragshändler um Hilfe bitten.
Page 263 of 322

6
SELBSTHILFE
5WARTUNGSHINWEISE
!

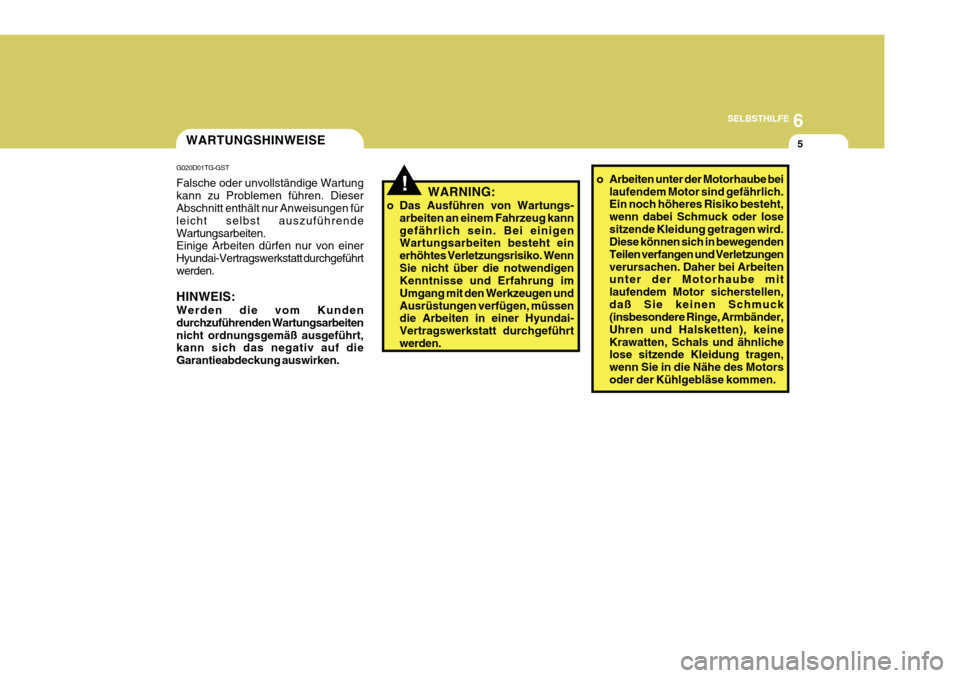

G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten. Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstatt durchgeführtwerden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeitennicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken. WARNING:
o Das Ausführen von Wartungs- arbeiten an einem Fahrzeug kanngefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtes Verletzungsrisiko. WennSie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mit den Werkzeugen undAusrüstungen verfügen, müssen die Arbeiten in einer Hyundai- Vertragswerkstatt durchgeführtwerden. o Arbeiten unter der Motorhaube bei
laufendem Motor sind gefährlich. Ein noch höheres Risiko besteht, wenn dabei Schmuck oder losesitzende Kleidung getragen wird. Diese können sich in bewegenden Teilen verfangen und Verletzungenverursachen. Daher bei Arbeiten unter der Motorhaube mit laufendem Motor sicherstellen,daß Sie keinen Schmuck (insbesondere Ringe, Armbänder, Uhren und Halsketten), keineKrawatten, Schals und ähnliche lose sitzende Kleidung tragen, wenn Sie in die Nähe des Motorsoder der Kühlgebläse kommen.
Page 264 of 322

6SELBSTHILFE

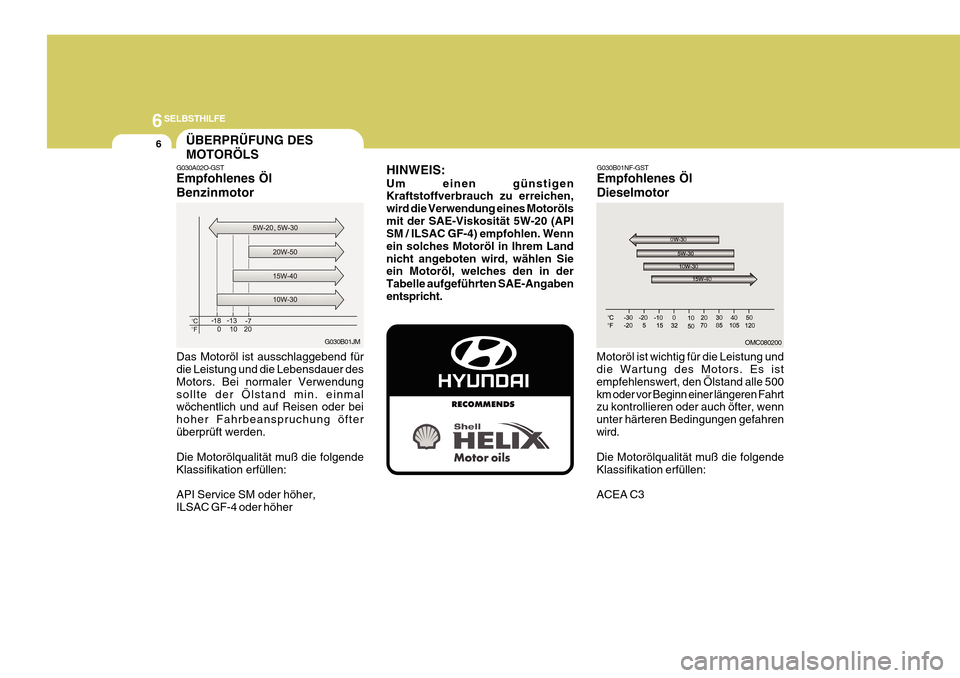

6ÜBERPRÜFUNG DES MOTORÖLS
G030A02O-GST Empfohlenes Öl Benzinmotor Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendungsollte der Ölstand min. einmal wöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfterüberprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API Service SM oder höher, ILSAC GF-4 oder höher G030B01JMHINWEIS: Um einen günstigen Kraftstoffverbrauch zu erreichen, wird die Verwendung eines Motorölsmit der SAE-Viskosität 5W-20 (API SM / ILSAC GF-4) empfohlen. Wenn ein solches Motoröl in Ihrem Landnicht angeboten wird, wählen Sie ein Motoröl, welches den in der Tabelle aufgeführten SAE-Angabenentspricht.
G030B01NF-GST Empfohlenes Öl Dieselmotor
Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungen gefahrenwird. Die Motorölqualität muß die folgende Klassifikation erfüllen: ACEA C3
OMC080200
Page 265 of 322

6
SELBSTHILFE
7
G030C02TG-GST Überprüfen des Ölstands
OTG078002 Vor dem Überprüfen des Öls den Motor auf normale Betriebstemperaturwarmlaufen lassen und sicherstellen, daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motorausschalten. Etwa fünf Minuten warten, dann den Ölmeßstab herausziehen, abwischen, ganz hineinstecken und wieder herausziehen. Dann den Stand, dendas Öl auf dem Meßstab erreicht hat, ablesen. Er muß zwischen der oberen ("F") und der unteren Markierung ("L")liegen.
Benzinmotor
G030C02TG
Dieselmotor
! WARNUNG:
Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genugsein kann, um Verbrennungen zu verursachen. G030D02TG-GST Nachfüllen von Motoröl Wird der Ölstand knapp über oder unter der Markierung "L" angezeigt, Ölhinzufügen, bis die Markierung "F" auf dem Ölmeßstab erreicht wird. Zum Hinzufügen von Öl wie folgt vorgehen:
OTG079103
Benzinmotor
G030D02TG
Dieselmotor
Page 266 of 322

6SELBSTHILFE
8
!
HINWEIS:
o Öl und Ölfilter sollten von einer
autorisierten Hyundai-Werkstatt gewechselt werden.
o Gebrauchtes Motoröl immer auf umweltfreundliche Weiseentsorgen. Es sollte in einemdichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden. DasÖl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann beilängerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenndas Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabunggebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.

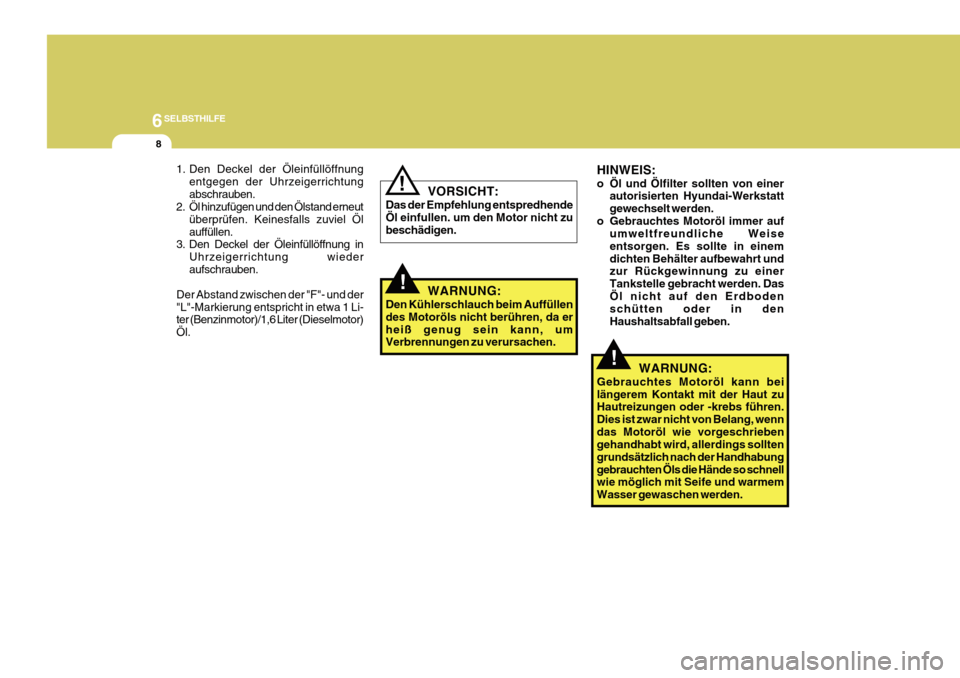

1. Den Deckel der Öleinfüllöffnung
entgegen der Uhrzeigerrichtungabschrauben.
2. Öl hinzufügen und den Ölstand erneut
überprüfen. Keinesfalls zuviel Ölauffüllen.
3. Den Deckel der Öleinfüllöffnung in
Uhrzeigerrichtung wiederaufschrauben.
Der Abstand zwischen der "F"- und der"L"-Markierung entspricht in etwa 1 Li- ter (Benzinmotor)/1,6 Liter (Dieselmotor) Öl.
!
! VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zubeschädigen.
WARNUNG:
Den Kühlerschlauch beim Auffüllendes Motoröls nicht berühren, da erheiß genug sein kann, um Verbrennungen zu verursachen.
Page 267 of 322

6
SELBSTHILFE
9

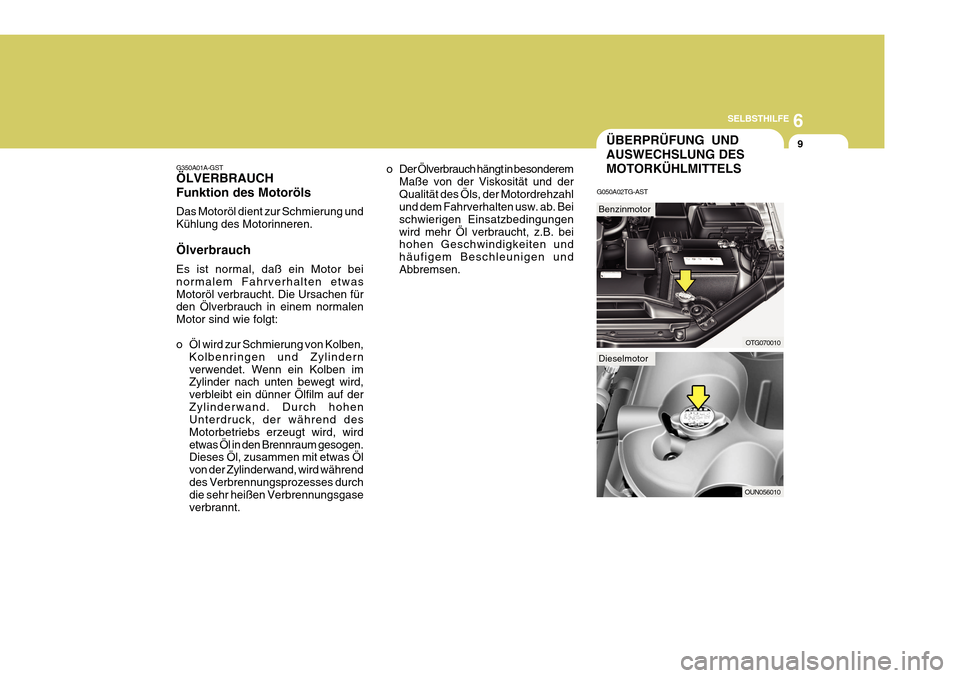

G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwasMotoröl verbraucht. Die Ursachen für den Ölverbrauch in einem normalen Motor sind wie folgt:
o Öl wird zur Schmierung von Kolben, Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf derZylinderwand. Durch hohen Unterdruck, der während des Motorbetriebs erzeugt wird, wirdetwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird währenddes Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt. o Der Ölverbrauch hängt in besonderem
Maße von der Viskosität und derQualität des Öls, der Motordrehzahl und dem Fahrverhalten usw. ab. Bei schwierigen Einsatzbedingungenwird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten und häufigem Beschleunigen undAbbremsen.ÜBERPRÜFUNG UND AUSWECHSLUNG DESMOTORKÜHLMITTELS
G050A02TG-AST
OTG070010
OUN056010
Benzinmotor
Dieselmotor
Page 268 of 322

6SELBSTHILFE
10
!

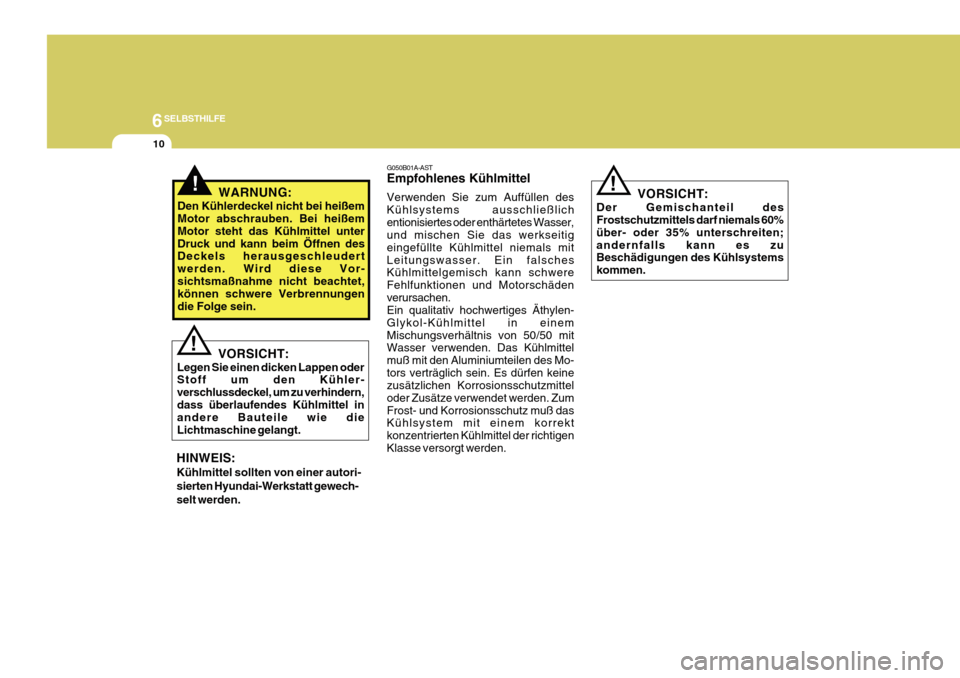

G050B01A-AST Empfohlenes Kühlmittel Verwenden Sie zum Auffüllen des Kühlsystems ausschließlichentionisiertes oder enthärtetes Wasser, und mischen Sie das werkseitig eingefüllte Kühlmittel niemals mitLeitungswasser. Ein falsches Kühlmittelgemisch kann schwere Fehlfunktionen und Motorschädenverursachen. Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einemMischungsverhältnis von 50/50 mit Wasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Mo-tors verträglich sein. Es dürfen keine zusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. ZumFrost- und Korrosionsschutz muß das Kühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigenKlasse versorgt werden.
WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißem Motor steht das Kühlmittel unterDruck und kann beim Öffnen des Deckels herausgeschleudert werden. Wird diese Vor-sichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein. VORSICHT:
Der Gemischanteil des Frostschutzmittels darf niemals 60% über- oder 35% unterschreiten;andernfalls kann es zu Beschädigungen des Kühlsystems kommen.
!
HINWEIS: Kühlmittel sollten von einer autori- sierten Hyundai-Werkstatt gewech-selt werden. VORSICHT:
Legen Sie einen dicken Lappen oder Stoff um den Kühler- verschlussdeckel, um zu verhindern,dass überlaufendes Kühlmittel in andere Bauteile wie die Lichtmaschine gelangt.
!
Page 269 of 322

6
SELBSTHILFE
11
VORSICHT:
o Kühlmittel kann den Lack des Fahrzeugs angreifen. Gelangt Kühlmittel auf die Fahrzeugfläche, muß esgründlich mit klarem Wasser abgewaschen werden.
o Der Motor in Ihrem Fahrzeug
verfügt über Aluminiumteile undmuß daher von eine Kühlmittel auf Äthylenglykolbasis vorKorrosion und Einfrieren geschützt werden. Kein hartes Wasser verwenden. Hartes Wasser kann Motorschäden aufgrund vonKorrosion, Überhitzung oder Einfrieren verursachen.

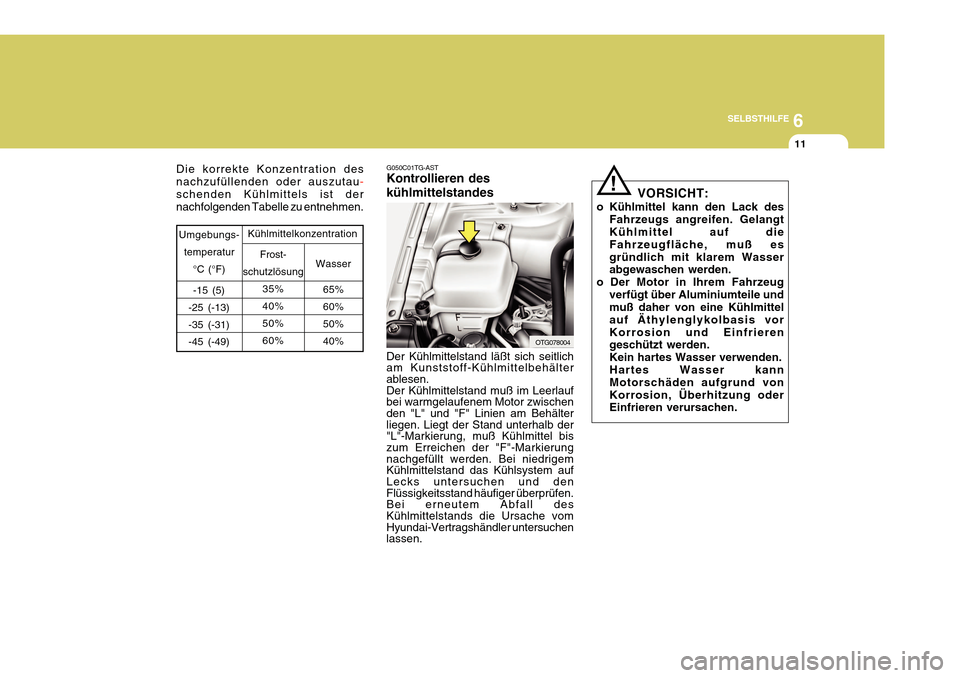

G050C01TG-AST Kontrollieren des kühlmittelstandes Der Kühlmittelstand läßt sich seitlich am Kunststoff-Kühlmittelbehälter ablesen. Der Kühlmittelstand muß im Leerlaufbei warmgelaufenem Motor zwischen den "L" und "F" Linien am Behälter liegen. Liegt der Stand unterhalb der"L"-Markierung, muß Kühlmittel bis zum Erreichen der "F"-Markierung nachgefüllt werden. Bei niedrigemKühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen.Bei erneutem Abfall des Kühlmittelstands die Ursache vom Hyundai-Vertragshändler untersuchenlassen.!
OTG078004
Die korrekte Konzentration des nachzufüllenden oder auszutau
-
schenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.
-15 (5)
-25 (-13) -35 (-31) -45 (-49)
KühlmittelkonzentrationUmgebungs- temperatur
°C (°F)
Frost-
schutzlösung 35% 40% 50% 60% Wasser
65%60%50%40%
Page 270 of 322

6SELBSTHILFE
12AUSWECHSELN DES LUFTFILTERS
VORSICHT:
o Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kann es zu übermäßigem Verschleiß des Motors kommen.
o Beim Herausnehmen des Luftfilters darauf achten, daß keinStaub oder Schmutz in denLuftansaugstutzen gelangt. Eventuell diesen reinigen.
!
G070A03Y-AST

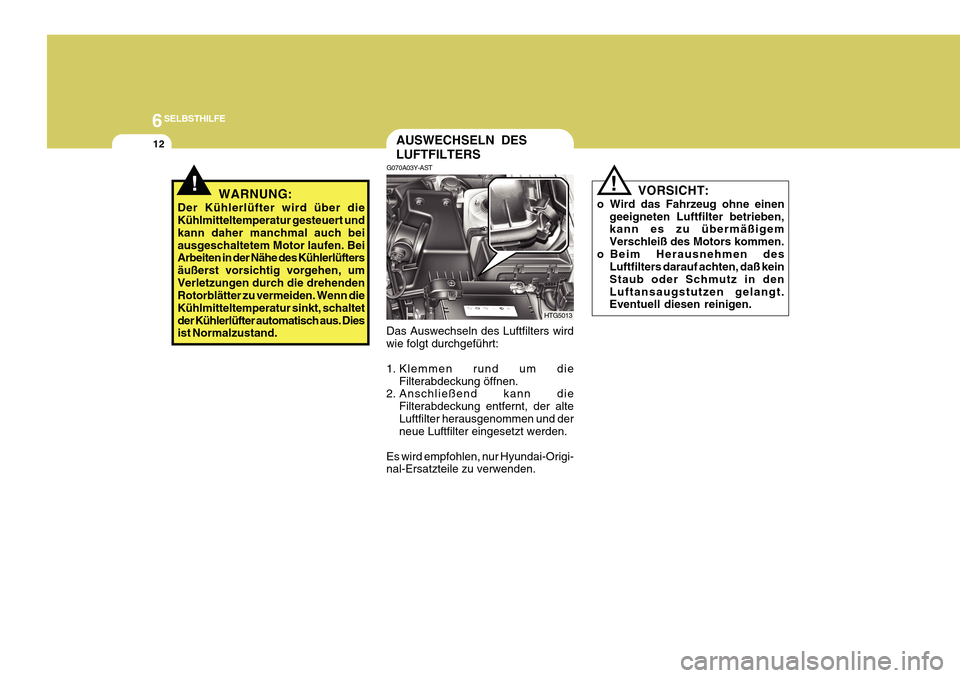

Das Auswechseln des Luftfilters wird wie folgt durchgeführt:
