1
BIJZONDERHEDEN VAN UW HYUNDAI
79
OTG040709L
Conventioneel type
Type met regeleenheid

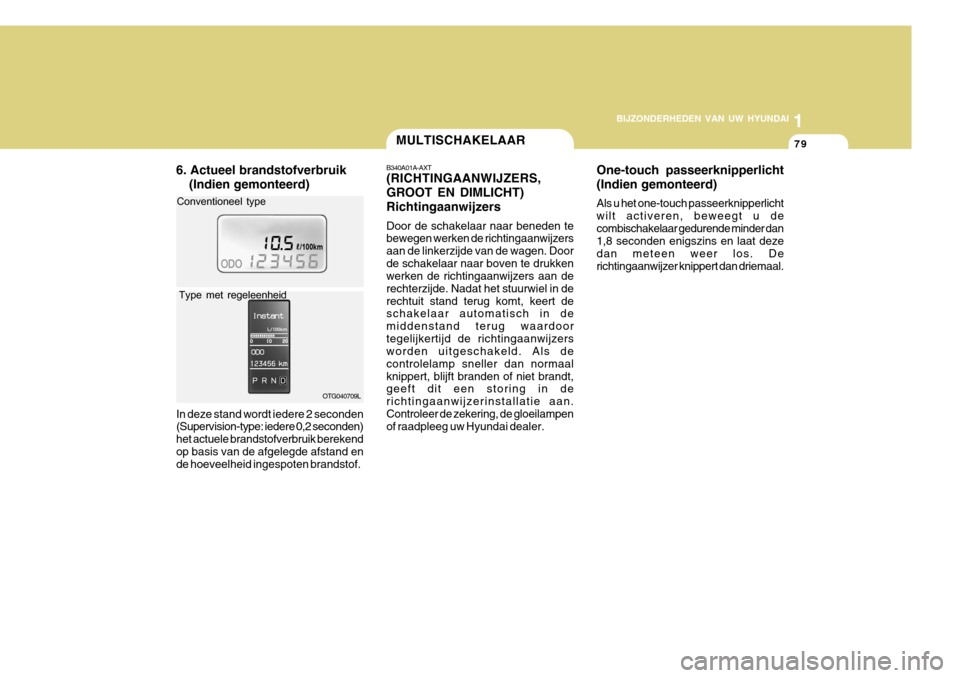

MULTISCHAKELAAR
B340A01A-AXT (RICHTINGAANWIJZERS, GROOT EN DIMLICHT)Richtingaanwijzers Door de schakelaar naar beneden te bewegen werken de richtingaanwijzers aan de linkerzijde van de wagen. Doorde schakelaar naar boven te drukken werken de richtingaanwijzers aan de rechterzijde. Nadat het stuurwiel in derechtuit stand terug komt, keert de schakelaar automatisch in de middenstand terug waardoortegelijkertijd de richtingaanwijzers worden uitgeschakeld. Als de controlelamp sneller dan normaalknippert, blijft branden of niet brandt, geeft dit een storing in de richtingaanwijzerinstallatie aan.Controleer de zekering, de gloeilampen of raadpleeg uw Hyundai dealer.
6. Actueel brandstofverbruik
(Indien gemonteerd)
In deze stand wordt iedere 2 seconden(Supervision-type: iedere 0,2 seconden) het actuele brandstofverbruik berekendop basis van de afgelegde afstand en de hoeveelheid ingespoten brandstof. One-touch passeerknipperlicht (Indien gemonteerd) Als u het one-touch passeerknipperlicht wilt activeren, beweegt u decombischakelaar gedurende minder dan 1,8 seconden enigszins en laat deze dan meteen weer los. Derichtingaanwijzer knippert dan driemaal.

1BIJZONDERHEDEN VAN UW HYUNDAI
80
OTG040801

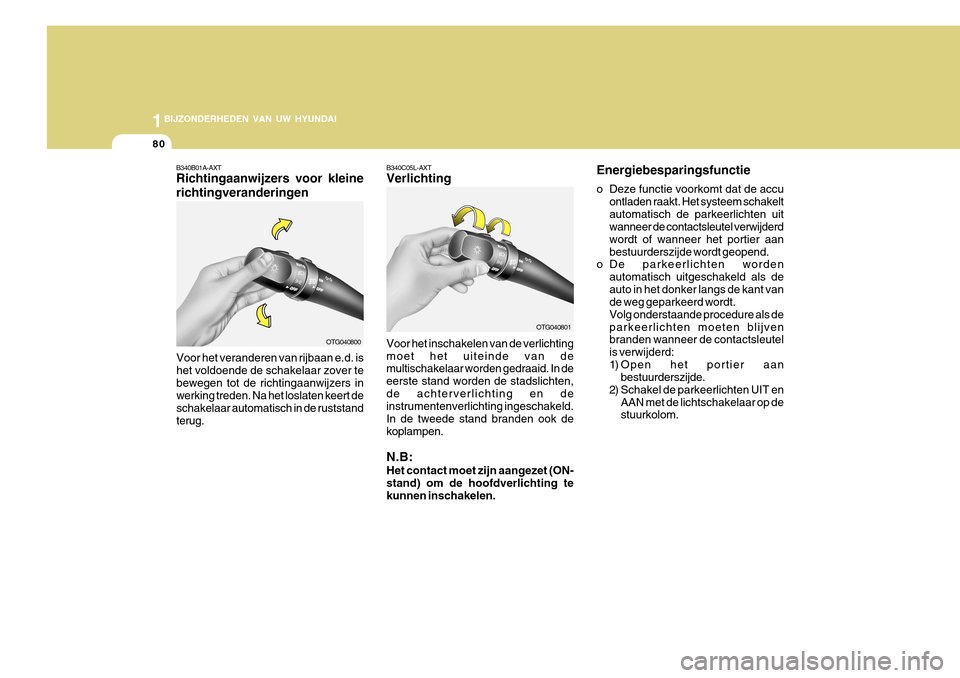

B340C05L-AXT Verlichting Voor het inschakelen van de verlichting moet het uiteinde van de multischakelaar worden gedraaid. In de eerste stand worden de stadslichten,de achterverlichting en de instrumentenverlichting ingeschakeld. In de tweede stand branden ook dekoplampen. N.B: Het contact moet zijn aangezet (ON- stand) om de hoofdverlichting te kunnen inschakelen.
OTG040800
B340B01A-AXT Richtingaanwijzers voor kleine richtingveranderingen
Voor het veranderen van rijbaan e.d. is het voldoende de schakelaar zover tebewegen tot de richtingaanwijzers in werking treden. Na het loslaten keert de schakelaar automatisch in de ruststandterug. Energiebesparingsfunctie
o Deze functie voorkomt dat de accu
ontladen raakt. Het systeem schakelt automatisch de parkeerlichten uit wanneer de contactsleutel verwijderd wordt of wanneer het portier aanbestuurderszijde wordt geopend.
o De parkeerlichten worden
automatisch uitgeschakeld als deauto in het donker langs de kant van de weg geparkeerd wordt. Volg onderstaande procedure als deparkeerlichten moeten blijven branden wanneer de contactsleutel is verwijderd:
1) Open het portier aanbestuurderszijde.
2) Schakel de parkeerlichten UIT en AAN met de lichtschakelaar op de stuurkolom.

1
BIJZONDERHEDEN VAN UW HYUNDAI
81

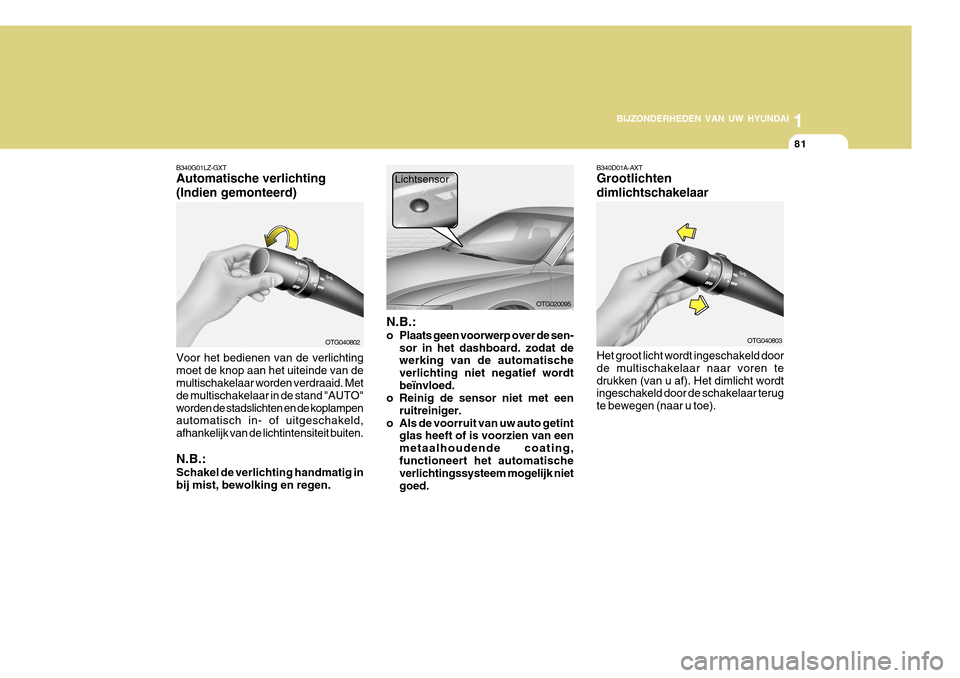

B340G01LZ-GXT Automatische verlichting (Indien gemonteerd) Voor het bedienen van de verlichting moet de knop aan het uiteinde van de multischakelaar worden verdraaid. Met de multischakelaar in de stand "AUTO"worden de stadslichten en de koplampen automatisch in- of uitgeschakeld, afhankelijk van de lichtintensiteit buiten. N.B.: Schakel de verlichting handmatig in bij mist, bewolking en regen.
OTG040802
N.B.:
o Plaats geen voorwerp over de sen- sor in het dashboard. zodat de werking van de automatische verlichting niet negatief wordtbeïnvloed.
o Reinig de sensor niet met een
ruitreiniger.
o Als de voorruit van uw auto getint glas heeft of is voorzien van eenmetaalhoudende coating,functioneert het automatische verlichtingssysteem mogelijk niet goed. OTG020095
Lichtsensor
OTG040803
B340D01A-AXT Grootlichten dimlichtschakelaar Het groot licht wordt ingeschakeld door de multischakelaar naar voren tedrukken (van u af). Het dimlicht wordt ingeschakeld door de schakelaar terug te bewegen (naar u toe).

1BIJZONDERHEDEN VAN UW HYUNDAI

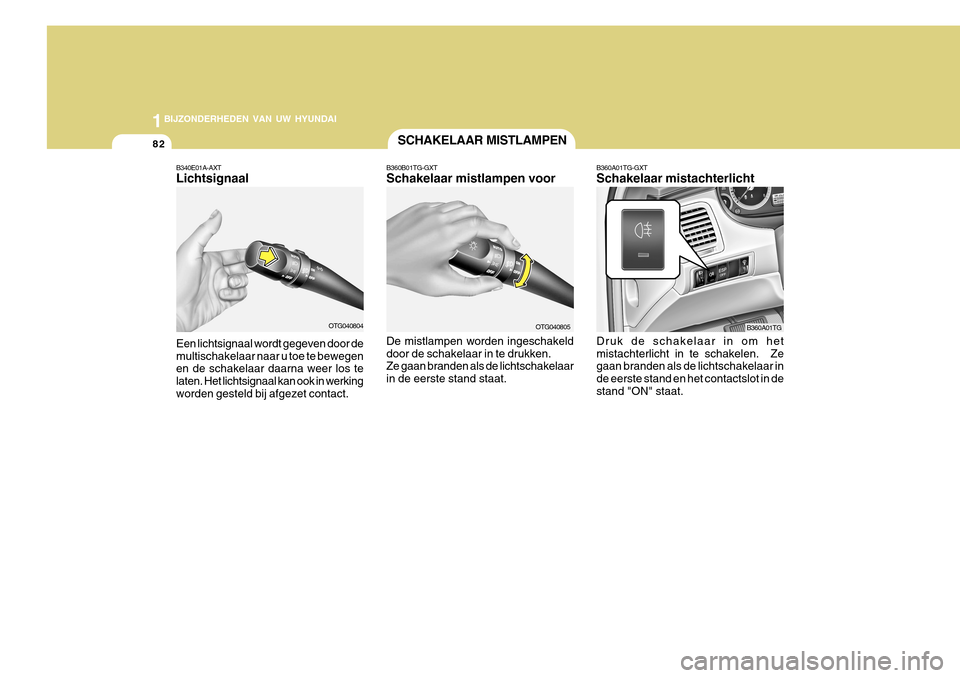

82
B340E01A-AXT Lichtsignaal Een lichtsignaal wordt gegeven door de multischakelaar naar u toe te bewegen en de schakelaar daarna weer los te laten. Het lichtsignaal kan ook in werkingworden gesteld bij afgezet contact. OTG040804
SCHAKELAAR MISTLAMPEN
B360B01TG-GXT Schakelaar mistlampen voor De mistlampen worden ingeschakeld door de schakelaar in te drukken. Ze gaan branden als de lichtschakelaar in de eerste stand staat.
OTG040805B360A01TG-GXT Schakelaar mistachterlicht Druk de schakelaar in om het mistachterlicht in te schakelen. Ze gaan branden als de lichtschakelaar in de eerste stand en het contactslot in destand "ON" staat. B360A01TG

1
BIJZONDERHEDEN VAN UW HYUNDAI

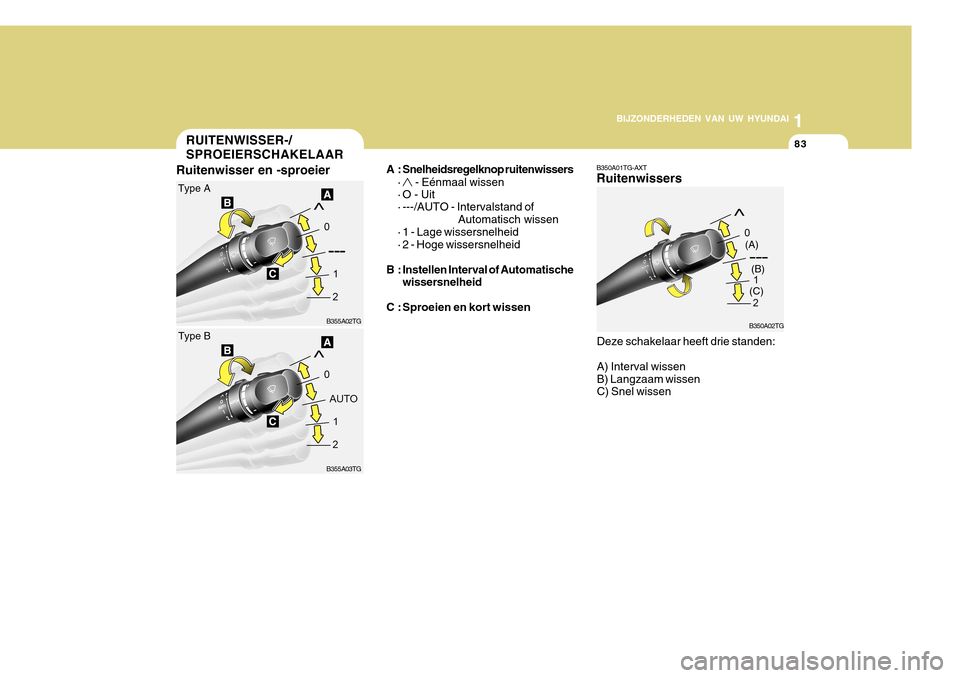

83RUITENWISSER-/ SPROEIERSCHAKELAAR
B355A02TG
Type A
B355A03TG
Type B A : Snelheidsregelknop ruitenwissers
·
- Eénmaal wissen
· O - Uit
· ---/AUTO - Intervalstand of
Automatisch wissen
· 1 - Lage wissersnelheid
· 2 - Hoge wissersnelheid
B : Instellen Interval of Automatische wissersnelheid
C : Sproeien en kort wissen
Ruitenwisser en -sproeier
B350A02TG
(A)
(B)
(C)
B350A01TG-AXT Ruitenwissers
Deze schakelaar heeft drie standen: A) Interval wissen B) Langzaam wissen C) Snel wissen

1BIJZONDERHEDEN VAN UW HYUNDAI
84

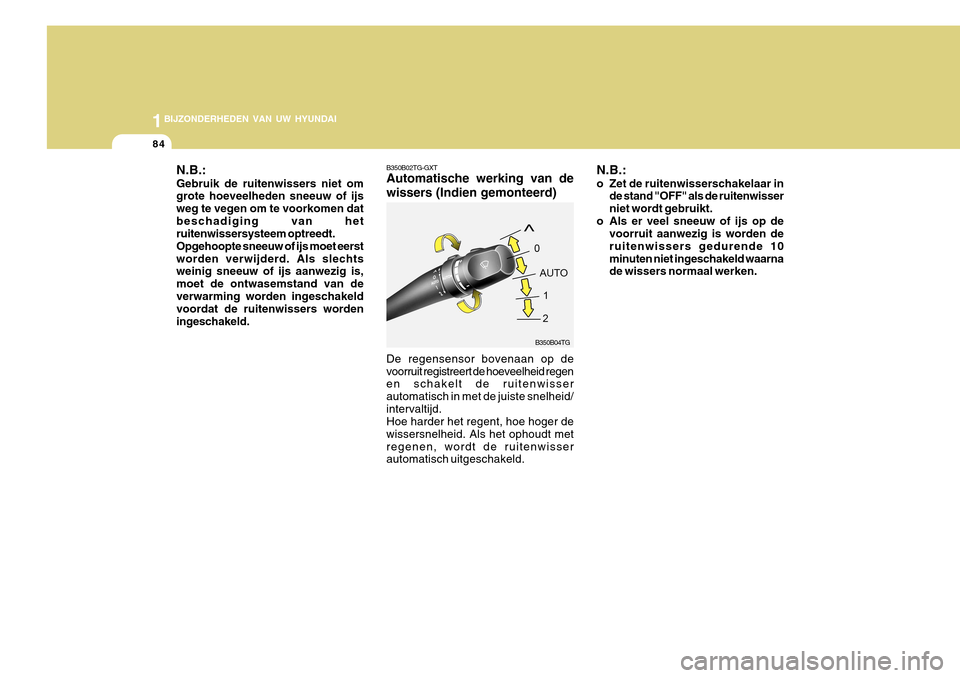

B350B02TG-GXT Automatische werking van de wissers (Indien gemonteerd)
B350B04TG
De regensensor bovenaan op de voorruit registreert de hoeveelheid regen en schakelt de ruitenwisser automatisch in met de juiste snelheid/intervaltijd. Hoe harder het regent, hoe hoger de wissersnelheid. Als het ophoudt metregenen, wordt de ruitenwisser automatisch uitgeschakeld.
N.B.: Gebruik de ruitenwissers niet om grote hoeveelheden sneeuw of ijs weg te vegen om te voorkomen datbeschadiging van het ruitenwissersysteem optreedt. Opgehoopte sneeuw of ijs moet eerstworden verwijderd. Als slechts weinig sneeuw of ijs aanwezig is, moet de ontwasemstand van deverwarming worden ingeschakeld voordat de ruitenwissers worden ingeschakeld.
N.B.:
o Zet de ruitenwisserschakelaar in
de stand "OFF" als de ruitenwisser niet wordt gebruikt.
o Als er veel sneeuw of ijs op de voorruit aanwezig is worden deruitenwissers gedurende 10minuten niet ingeschakeld waarna de wissers normaal werken.

1
BIJZONDERHEDEN VAN UW HYUNDAI
85

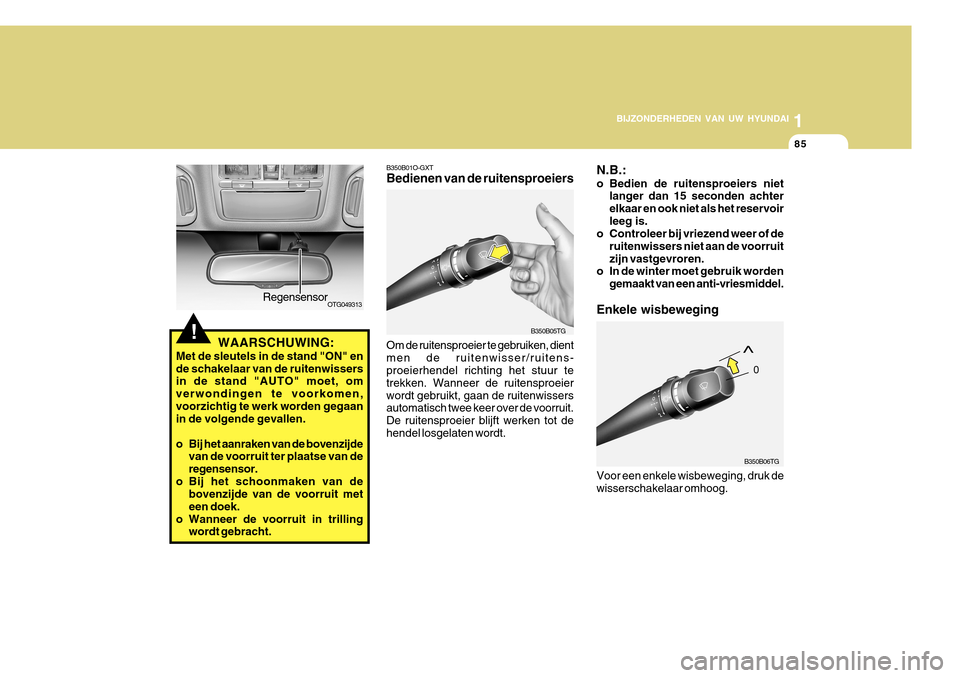

OTG049313
Regensensor
WAARSCHUWING:
Met de sleutels in de stand "ON" en de schakelaar van de ruitenwissers in de stand "AUTO" moet, om verwondingen te voorkomen,voorzichtig te werk worden gegaan in de volgende gevallen.
o Bij het aanraken van de bovenzijde van de voorruit ter plaatse van de regensensor.
o Bij het schoonmaken van de bovenzijde van de voorruit meteen doek.
o Wanneer de voorruit in trilling wordt gebracht.
!
B350B01O-GXT Bedienen van de ruitensproeiers Om de ruitensproeier te gebruiken, dient men de ruitenwisser/ruitens- proeierhendel richting het stuur te trekken. Wanneer de ruitensproeierwordt gebruikt, gaan de ruitenwissers automatisch twee keer over de voorruit. De ruitensproeier blijft werken tot dehendel losgelaten wordt. B350B05TGN.B.:
o Bedien de ruitensproeiers niet
langer dan 15 seconden achter elkaar en ook niet als het reservoirleeg is.
o Controleer bij vriezend weer of de
ruitenwissers niet aan de voorruitzijn vastgevroren.
o In de winter moet gebruik worden
gemaakt van een anti-vriesmiddel.
Enkele wisbeweging Voor een enkele wisbeweging, druk de wisserschakelaar omhoog.
B350B06TG

1BIJZONDERHEDEN VAN UW HYUNDAI

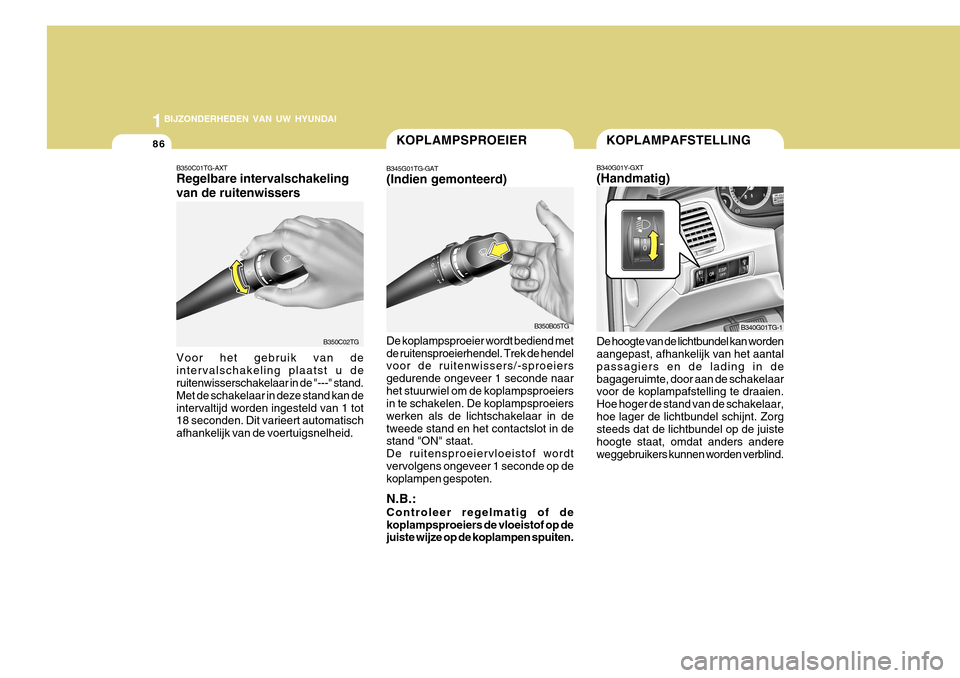

86KOPLAMPSPROEIER
B345G01TG-GAT (Indien gemonteerd) De koplampsproeier wordt bediend met de ruitensproeierhendel. Trek de hendel voor de ruitenwissers/-sproeiers gedurende ongeveer 1 seconde naarhet stuurwiel om de koplampsproeiers in te schakelen. De koplampsproeiers werken als de lichtschakelaar in detweede stand en het contactslot in de stand "ON" staat. De ruitensproeiervloeistof wordtvervolgens ongeveer 1 seconde op de koplampen gespoten. N.B.: Controleer regelmatig of de koplampsproeiers de vloeistof op de juiste wijze op de koplampen spuiten.
B350C01TG-AXT Regelbare intervalschakeling van de ruitenwissers Voor het gebruik van de intervalschakeling plaatst u de ruitenwisserschakelaar in de "---" stand. Met de schakelaar in deze stand kan deintervaltijd worden ingesteld van 1 tot 18 seconden. Dit varieert automatisch afhankelijk van de voertuigsnelheid.
B350B05TG
B350C02TG
KOPLAMPAFSTELLING
B340G01Y-GXT (Handmatig) De hoogte van de lichtbundel kan worden aangepast, afhankelijk van het aantal passagiers en de lading in debagageruimte, door aan de schakelaar voor de koplampafstelling te draaien. Hoe hoger de stand van de schakelaar,hoe lager de lichtbundel schijnt. Zorg steeds dat de lichtbundel op de juiste hoogte staat, omdat anders andereweggebruikers kunnen worden verblind.
B340G01TG-1

1
BIJZONDERHEDEN VAN UW HYUNDAI
87
!
0 0 1 2 3Alleen bestuurder Bestuurder + voorpassagier Vijf inzittenden(inclusief bestuurder) Vijf inzittenden (inclusief bestuurder) +Maximaal toelaatbare belading Bestuurder + Maximaaltoelaatbare belading
In onderstaande tabel worden de juiste schakelaarstanden aangegeven. Bij eenafwijkende ladingstoestand moet een zodanige schakelaarstand worden gekozen, dat de hoogte van delichtbundel zoveel mogelijk overeenkomt met een hoogte die aan de hand van één van onderstaandeschakelaarstanden wordt verkregen. B340G01LZ-GAT (Automatisch) (Indien gemonteerd) De koplampafstelling wordt automatisch aangepast aan het aantal passagiers en het gewicht van de bagage in debagageruimte. Hierdoor is de koplamphoogte onder alle omstandigheden altijd juistafgesteld.
WAARSCHUWING:
Als het systeem niet juist werkt alsde auto achterover helt als gevolg van het gewicht van de passagiers of als de lichtbundel in de hoogste oflaagste stand wordt gezet, laat uw auto dan controleren door de Hyundai dealer.Probeer niet de bedrading zelf te controleren of te vervangen. Hierdoor kunnen andere storingen ontstaan.
Beladingstoestand en Schakelaarstand
WAARSCHUWINGSKNIPPER- LICHTINSTALLATIE
B370A01A-AXT De waarschuwingsknipperlicht- installatie mag alleen worden gebruikt indien de auto zodanig geparkeerd staatdat dit gevaar op kan leveren. Zet in zo'n geval uw auto altijd zover mogelijk van de weg af.De alarmknipperlichten worden ingeschakeld door de alarmknop in te drukken. Hierdoor gaan alle richting-aanwijzers knipperen. De installatie werkt ook als de sleutel niet in het contact steekt. Om de installatie uit teschakelen moet nogmaals de knop worden ingedrukt.
B370A01TG

1BIJZONDERHEDEN VAN UW HYUNDAI
88
B380A02TG-A

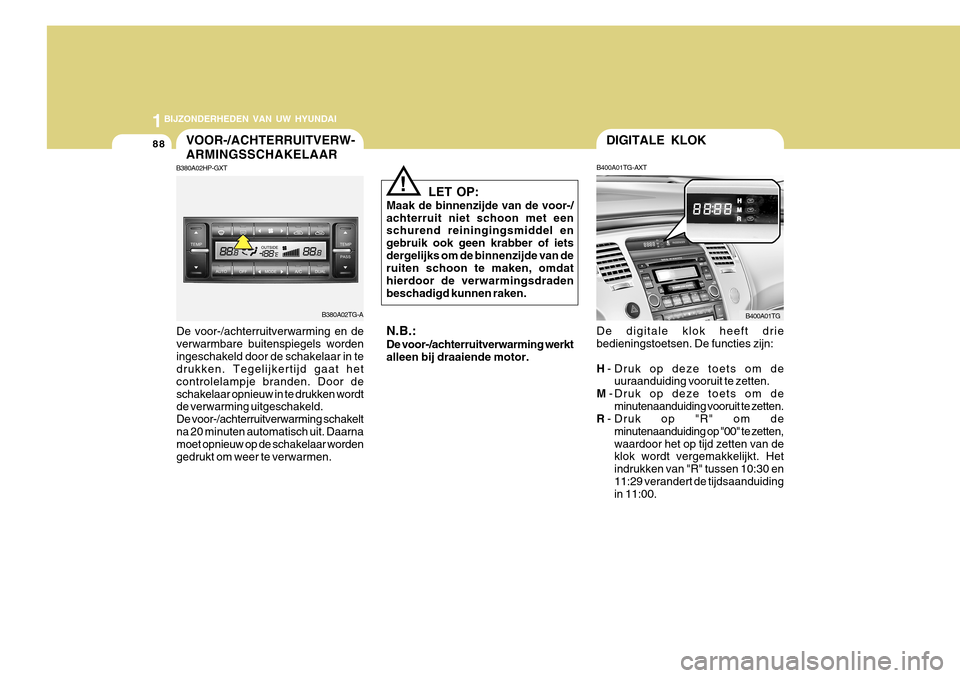

VOOR-/ACHTERRUITVERW- ARMINGSSCHAKELAAR
B380A02HP-GXT
De voor-/achterruitverwarming en de verwarmbare buitenspiegels wordeningeschakeld door de schakelaar in te drukken. Tegelijkertijd gaat het controlelampje branden. Door deschakelaar opnieuw in te drukken wordt de verwarming uitgeschakeld. De voor-/achterruitverwarming schakeltna 20 minuten automatisch uit. Daarna moet opnieuw op de schakelaar worden gedrukt om weer te verwarmen. LET OP:
Maak de binnenzijde van de voor-/achterruit niet schoon met een schurend reiningingsmiddel en gebruik ook geen krabber of ietsdergelijks om de binnenzijde van de ruiten schoon te maken, omdat hierdoor de verwarmingsdradenbeschadigd kunnen raken. N.B.: De voor-/achterruitverwarming werkt alleen bij draaiende motor.
!
B400A01TG
DIGITALE KLOK
B400A01TG-AXT De digitale klok heeft drie bedieningstoetsen. De functies zijn: H - Druk op deze toets om de
uuraanduiding vooruit te zetten.
M - Druk op deze toets om de
minutenaanduiding vooruit te zetten.
R - Druk op "R" om de
minutenaanduiding op "00" te zetten, waardoor het op tijd zetten van de klok wordt vergemakkelijkt. Het indrukken van "R" tussen 10:30 en11:29 verandert de tijdsaanduiding in 11:00.
