Hyundai Azera 2011 Manuel du propriétaire (in French)

6
ENTRETIEN PAR VOS SOINS
35
OTG070748LOTG070749L
4. Enlevez la vis située sous le pas- sage de roue. 5. Retirez le pare-chocs.OTG070114
6. Enlevez l’écrou et les boulons de montage de l’ensemble de projecteur en utilisant une clé de ladimension correcte.
7. Déconnectez le cordon de raccordement du dos du phare.

6ENTRETIEN PAR VOS SOINS
36
G270A03O
!AVERTISSEMENT:
o Lors du changement d’ampoules halogènes, toujours tenir l’ampoule par son corps métallique et non par le verre.
OTG070116
9. Tournez le couvercle en plastique dans le sens inverse horaire et retirez-le.
10. Déconnectez le câble électrique de
la base de l'ampoule à l'arrière du
phare.
11. Poussez le ressort de l'ampoule pour déposer l'ampoule du phare.
12. Déposez le bouchon de protection
de l'ampoule de remplacement et
reposez la nouvelle ampoule en
adaptant la base en plastique avec
l'orifice de l'ampoule. Reposez le
couvercle pare-poussière après
avoir resserré le ressort de
l'ampoule et reconnecté le câble
électrique.OTG070750L
8. Retirez le phare avant du véhicule. 13. Utilisez le bouchon de protection
et le carton pour mettre au rebut l'ancienne ampoule.
14. Vérifiez le réglage adéquat du
phare.

6
ENTRETIEN PAR VOS SOINS
37

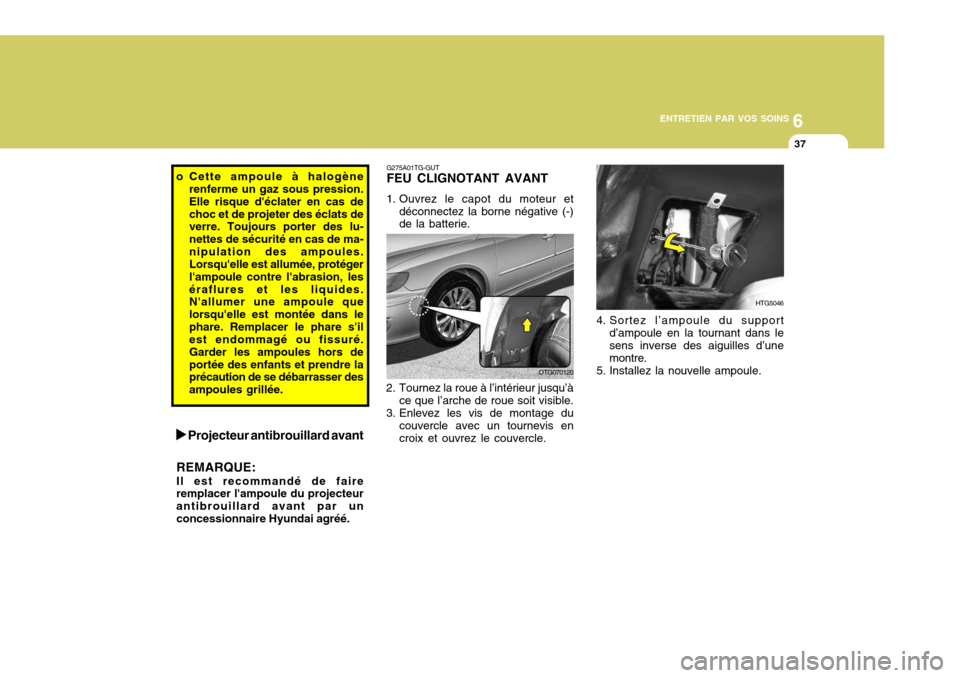

G275A01TG-GUT FEU CLIGNOTANT AVANT
1. Ouvrez le capot du moteur et déconnectez la borne négative (-)de la batterie.
2. Tournez la roue à l’intérieur jusqu’à ce que l’arche de roue soit visible.
3. Enlevez les vis de montage du couvercle avec un tournevis en croix et ouvrez le couvercle.
OTG070120
HTG5046
4. Sortez l’ampoule du support d’ampoule en la tournant dans le sens inverse des aiguilles d’une montre.
5. Installez la nouvelle ampoule.
o Cette ampoule à halogène renferme un gaz sous pression. Elle risque d'éclater en cas dechoc et de projeter des éclats de verre. Toujours porter des lu- nettes de sécurité en cas de ma-nipulation des ampoules. Lorsqu'elle est allumée, protéger l'ampoule contre l'abrasion, leséraflures et les liquides. N'allumer une ampoule que lorsqu'elle est montée dans lephare. Remplacer le phare s'il est endommagé ou fissuré. Garder les ampoules hors deportée des enfants et prendre la précaution de se débarrasser des ampoules grillée.
Projecteur antibrouillard avant
REMARQUE: Il est recommandé de faire remplacer l'ampoule du projecteur antibrouillard avant par unconcessionnaire Hyundai agréé.

6ENTRETIEN PAR VOS SOINS
38
3. Pour remplacer le feu clignotantarrière, retirez-le de la base et mettez en place une nouvelle ampoule.
Feuclignotant arrière
1. Ouvrez le couvercle de coffre. 2. Tirez le cache pour I'ouvrir.
G270D02TG-GUT FEU COMBINE ARRIERE
Feu stop/feu arrière
REMARQUE: Le feu stop/feu arrière doit être remplacé par un concessionnaireHyundai autorisé parce que le feu est du type DEL (Diode électroluminescente).
OTG070112
OTG070745L
Feu arrière Projecteur antibrouillard (Si installé)
Feu stop/
feu arrière
Fueclignotant arrière Feux de recul
OTG079101

6
ENTRETIEN PAR VOS SOINS
39
Feu de recul et projecteur antibrouillard arrière
1. Ouvrez le couvercle de coffre.
2. Desserrez les vis de montage du revêtement du couvercle du coffre à bagages avec un tournevis encoroix et déposez le revêtement du couvercle du coffre à bagages. 3. Pour remplacer le feu de recul,
déposez la douille en la tournant dans le sens inverse des aiguilles d’une montre.
4. Reposez la nouvelle lampe.
Projecteur antibrouillard arrière (Si installé)
REMARQUE: Le projecteur antibrouillard arrière doit être remplacé par un concessionnaire Hyundai agrééparce qu’il est du type DEL (diode électroluminescente).
OTG040836
OTG070115
OTG070113
G270C01TG-GUT ECLAIREUR DU COFFRE A BAGAGES
1. Ouvrez le couvercle de coffre.
2. Retirez le cache de la lumière du
compartiment à bagages en appuyant sur le bouton.

6ENTRETIEN PAR VOS SOINS
40
HNF5019
3. Remplacez par une nouvelle am- poule.
3. Remplacez par une nouvelle am-
poule.G270C01MC
2. Déconnectez le cordon deraccordement. G270E02TG
G270E01A-GUT RÉPÉTITEUR LATÉRAL (Si installé)
1. Poussez le couvercle vers l'avant du véhicule et déposez-le. G270E01TG
Type A

6
ENTRETIEN PAR VOS SOINS
41
G270L01L-GUT ECLAIRAGE CARTES
1. Déposez le couvercle en plastique à l'aide d'un tournevis à pales.
2. Remplacez par une nouvelle am- poule.
G270G02TG
2. Remplacez par une nouvelle am- poule.
G270G01L-GUT LAMPE INTERIEURE
G270G01TG
1. Déposez le couvercle en plastique à l'aide d'un tournevis à pales.
G220200AENRÉPÉTITEUR LATÉRAL (Si installé) Si l'ampoule ne fonctionne plus, faites
contrôler le véhicule par un concessionnaire HYUNDAI agréé.
Type B
OTG070102
OTG070746L
OTG070747L

6ENTRETIEN PAR VOS SOINS
42
G270K02TG
3. Remplacez par une nouvelle am- poule.
G270K01TG-GUT FEU LUMINEUX DE LA BOITE A GANTS
1. Ouvrez la boîte à gants.
2. Déposez le couvercle du feulumineux de la boîte à gants à l'aide d'un tournevis à pales. G270K01TG

6
ENTRETIEN PAR VOS SOINS
43WATTAGES DES LAMPES
G280A02TG-GAT
OTG070101L
OTG070100L
Nom des pièces
Phare (Croisement/Route) HID Phare (Route) (Si installé) Feux de clignotant avant Eclairage cartes Eclairage intérieur Feux de brouillard avant Répétiteur latéral (Si installé) Répétiteur latéral (Si installé) Voyant avertisseur bord de portière
N
o
1 2 3 4 5 6 7 8 Wattage
55/55
35 21 10 10 355
LED 5
Nom des pièces
Eclairage de cartes arrière Feux stop/arrière Feux stop en hauteur Feu arrière Feux de brouillard arrière (Si installé) Eclairage compartiment bagage Feux clignotants arrière Feux de recul Eclairage plaque immatriculation
N
o
9
10 11 12 13 14 15 16 17 Wattage
10
LEDLED LED LED 5
21 16 5
✽✽
✽✽
✽ Feux de position avant-LED Eclairage sous les rétroviseurs (Si installé)-LED

6ENTRETIEN PAR VOS SOINS
44DESCRIPTION DU PANNEAU DE FUSIBLES
G200C02TG-GUT Compartiment de moteur REMARQUE: Pas toutes les descriptions du panneau de fusibles contenues dans ce manuel ne s'appliquent à votre véhicule. Elles sont valables au moment de l'impression. Lorsque vous vérifiez la boîte à fusibles sur votre véhicule, reportez-vous à l'étiquette de la boîte à fusibles. HTG4005
Moteur Diesel
OTG050101K
