PRESENTATION AV DIN HYUNDAI

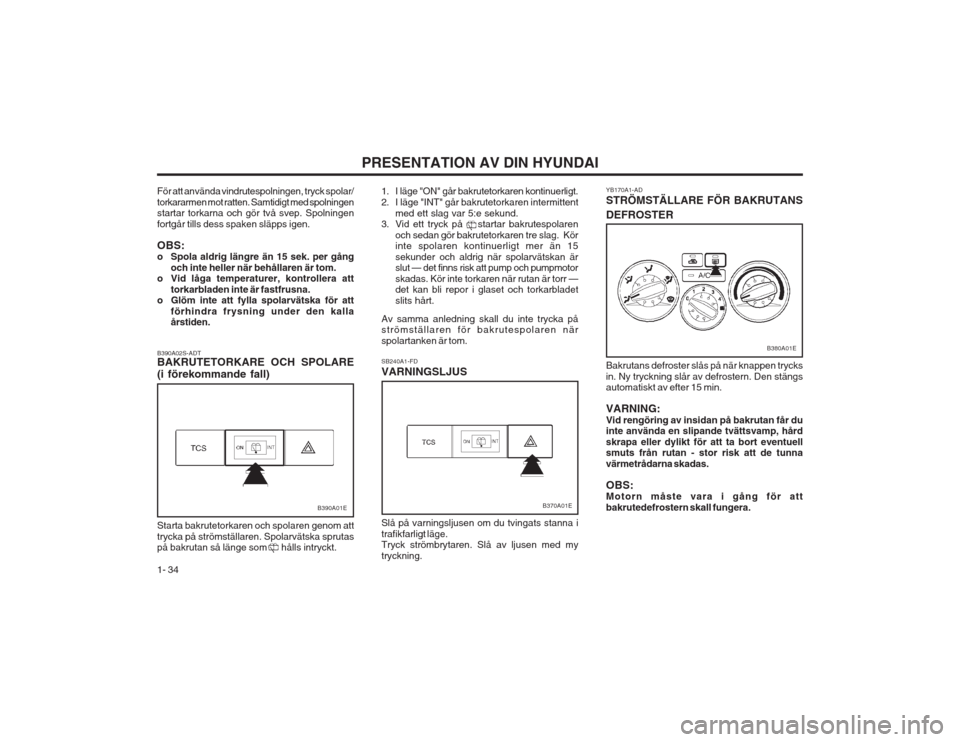

1- 34 1. I läge "ON" går bakrutetorkaren kontinuerligt.
2. I läge "INT" går bakrutetorkaren intermittent
med ett slag var 5:e sekund.
3. Vid ett tryck på startar bakrutespolaren
och sedan gör bakrutetorkaren tre slag. Kör inte spolaren kontinuerligt mer än 15 sekunder och aldrig när spolarvätskan är slut — det finns risk att pump och pumpmotor skadas. Kör inte torkaren när rutan är torr — det kan bli repor i glaset och torkarbladet slits hårt.
Av samma anledning skall du inte trycka på strömställaren för bakrutespolaren när spolartanken är tom. SB240A1-FD VARNINGSLJUS Slå på varningsljusen om du tvingats stanna i trafikfarligt läge. Tryck strömbrytaren. Slå av ljusen med my tryckning. YB170A1-AD STRÖMSTÄLLARE FÖR BAKRUTANS DEFROSTER Bakrutans defroster slås på när knappen trycks in. Ny tryckning slår av defrostern. Den stängs automatiskt av efter 15 min. VARNING: Vid rengöring av insidan på bakrutan får du inte använda en slipande tvättsvamp, hård skrapa eller dylikt för att ta bort eventuell smuts från rutan - stor risk att de tunna värmetrådarna skadas. OBS: Motorn måste vara i gång för att bakrutedefrostern skall fungera.
B370A01E
B380A01E
För att använda vindrutespolningen, tryck spolar/ torkararmen mot ratten. Samtidigt med spolningen startar torkarna och gör två svep. Spolningen fortgår tills dess spaken släpps igen. OBS:
o Spola aldrig längre än 15 sek. per gång
och inte heller när behållaren är tom.
o Vid låga temperaturer, kontrollera att
torkarbladen inte är fastfrusna.
o Glöm inte att fylla spolarvätska för att
förhindra frysning under den kallaårstiden.
B390A02S-ADT BAKRUTETORKARE OCH SPOLARE (i förekommande fall) Starta bakrutetorkaren och spolaren genom att trycka på strömställaren. Spolarvätska sprutas på bakrutan så länge som hålls intryckt.
B390A01E

1- 35
PRESENTATION AV DIN HYUNDAI

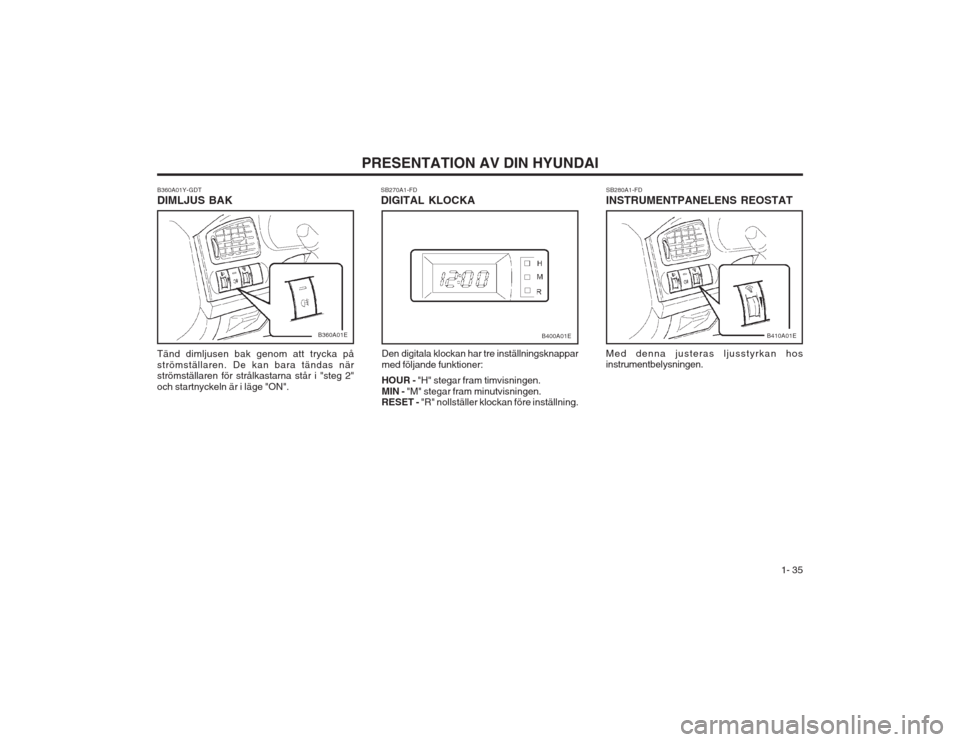

SB270A1-FD DIGITAL KLOCKASB280A1-FDINSTRUMENTPANELENS REOSTAT Med denna justeras ljusstyrkan hos instrumentbelysningen.
B400A01EB410A01E
Den digitala klockan har tre inställningsknappar med följande funktioner: HOUR - "H" stegar fram timvisningen.
MIN - "M" stegar fram minutvisningen.
RESET - "R" nollställer klockan före inställning.B360A01E
B360A01Y-GDT DIMLJUS BAK Tänd dimljusen bak genom att trycka på strömställaren. De kan bara tändas när strömställaren för strålkastarna står i "steg 2" och startnyckeln är i läge "ON".

PRESENTATION AV DIN HYUNDAI

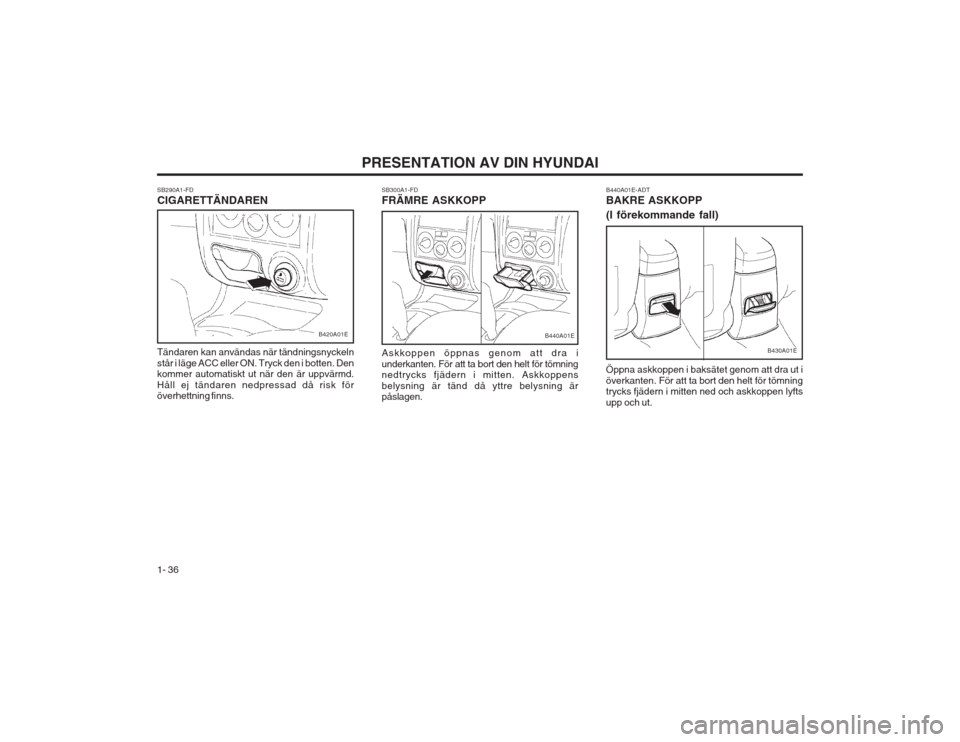

1- 36 SB300A1-FD FRÄMRE ASKKOPP Askkoppen öppnas genom att dra i underkanten. För att ta bort den helt för tömning nedtrycks fjädern i mitten. Askkoppens belysning är tänd då yttre belysning är påslagen.
B440A01E-ADT BAKRE ASKKOPP (I förekommande fall) Öppna askkoppen i baksätet genom att dra ut i överkanten. För att ta bort den helt för tömning trycks fjädern i mitten ned och askkoppen lyfts upp och ut.
B440A01E
B430A01E
SB290A1-FD CIGARETTÄNDAREN Tändaren kan användas när tändningsnyckeln står i läge ACC eller ON. Tryck den i botten. Den kommer automatiskt ut när den är uppvärmd. Håll ej tändaren nedpressad då risk för överhettning finns.
B420A01E

1- 37

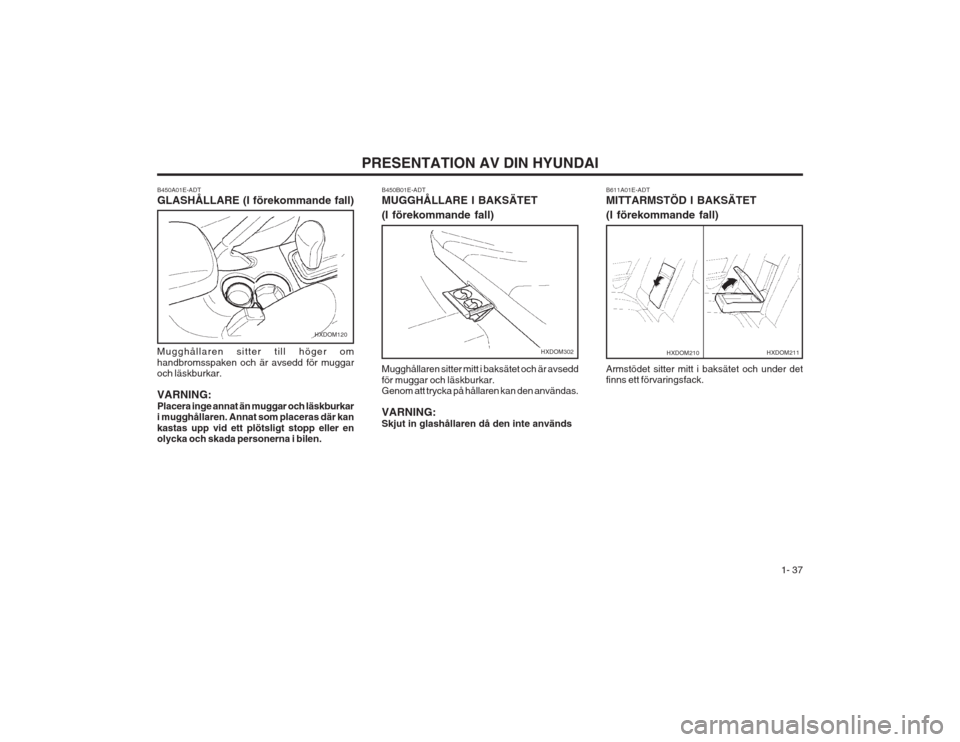

PRESENTATION AV DIN HYUNDAIB611A01E-ADT MITTARMSTÖD I BAKSÄTET
(I förekommande fall)
B450B01E-ADT MUGGHÅLLARE I BAKSÄTET
(I förekommande fall) Mugghållaren sitter mitt i baksätet och är avsedd för muggar och läskburkar. Genom att trycka på hållaren kan den användas. VARNING: Skjut in glashållaren då den inte används Armstödet sitter mitt i baksätet och under det finns ett förvaringsfack.
HXDOM302HXDOM210HXDOM211
B450A01E-ADT GLASHÅLLARE (I förekommande fall)
HXDOM120
Mugghållaren sitter till höger om handbromsspaken och är avsedd för muggar och läskburkar. VARNING: Placera inge annat än muggar och läskburkar i mugghållaren. Annat som placeras där kan kastas upp vid ett plötsligt stopp eller en olycka och skada personerna i bilen.

PRESENTATION AV DIN HYUNDAI
1- 38

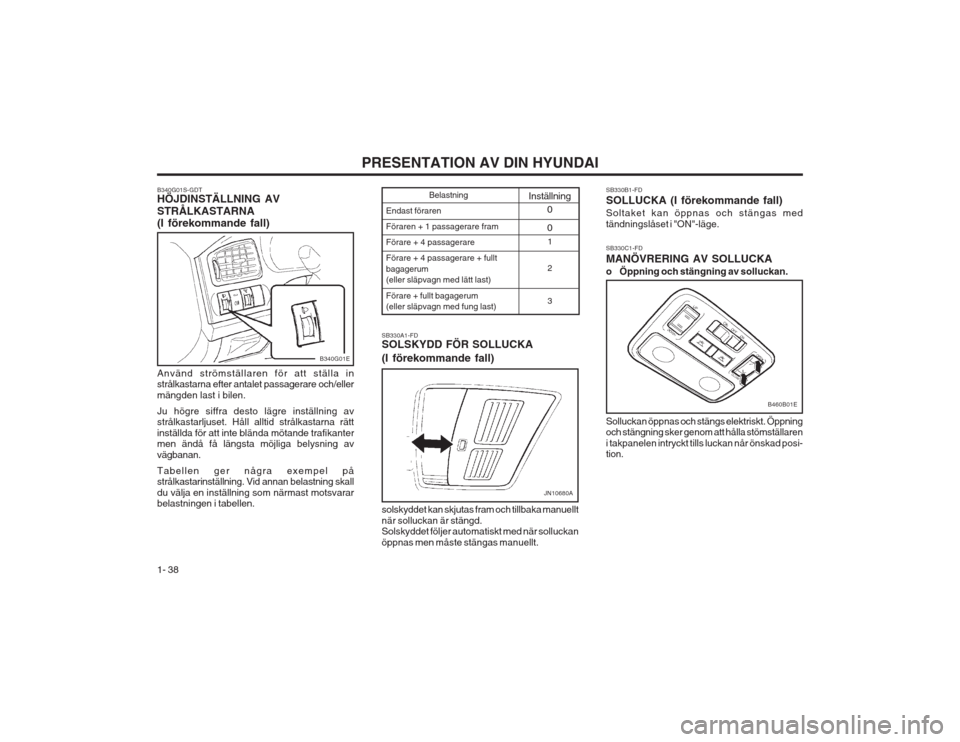

Inställning 0 01 2 3Belastning
Endast föraren Föraren + 1 passagerare framFörare + 4 passagerareFörare + 4 passagerare + fullt bagagerum (eller släpvagn med lätt last) Förare + fullt bagagerum (eller släpvagn med fung last)
SB330A1-FD SOLSKYDD FÖR SOLLUCKA
(I förekommande fall)
JN10680A
solskyddet kan skjutas fram och tillbaka manuellt när solluckan är stängd. Solskyddet följer automatiskt med när solluckan öppnas men måste stängas manuellt. SB330B1-FD
SOLLUCKA (I förekommande fall) Soltaket kan öppnas och stängas med tändningslåset i "ON"-läge.
B460B01E
Solluckan öppnas och stängs elektriskt. Öppning och stängning sker genom att hålla stömställaren i takpanelen intryckt tills luckan når önskad posi- tion.
SB330C1-FD MANÖVRERING AV SOLLUCKA
o Öppning och stängning av solluckan.
Använd strömställaren för att ställa in strålkastarna efter antalet passagerare och/eller mängden last i bilen. Ju högre siffra desto lägre inställning av strålkastarljuset. Håll alltid strålkastarna rätt inställda för att inte blända mötande trafikanter men ändå få längsta möjliga belysning av vägbanan. Tabellen ger några exempel på strålkastarinställning. Vid annan belastning skall du välja en inställning som närmast motsvarar belastningen i tabellen.
B340G01S-GDT HÖJDINSTÄLLNING AV STRÅLKASTARNA
(I förekommande fall)
B340G01E

1- 39
PRESENTATION AV DIN HYUNDAI

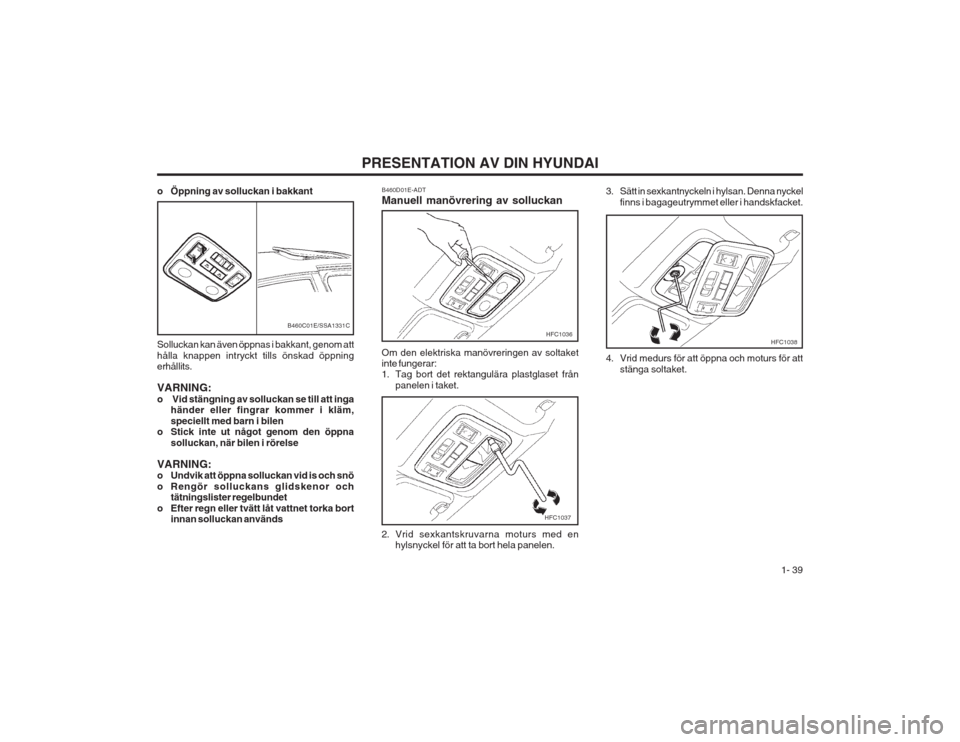

B460D01E-ADT Manuell manövrering av solluckan Om den elektriska manövreringen av soltaket inte fungerar:
1. Tag bort det rektangulära plastglaset frånpanelen i taket.
2. Vrid sexkantskruvarna moturs med en hylsnyckel för att ta bort hela panelen. 3. Sätt in sexkantnyckeln i hylsan. Denna nyckel
finns i bagageutrymmet eller i handskfacket.
4. Vrid medurs för att öppna och moturs för att stänga soltaket.
o Öppning av solluckan i bakkant Solluckan kan även öppnas i bakkant, genom att hålla knappen intryckt tills önskad öppning erhållits. VARNING:
o Vid stängning av solluckan se till att inga
händer eller fingrar kommer i kläm,speciellt med barn i bilen
o Stick inte ut något genom den öppna
solluckan, när bilen i rörelse
VARNING:
o Undvik att öppna solluckan vid is och snö
o Rengör solluckans glidskenor och tätningslister regelbundet
o Efter regn eller tvätt låt vattnet torka bort innan solluckan används
B460C01E/SSA1331CHFC1036
HFC1037
HFC1038

PRESENTATION AV DIN HYUNDAI

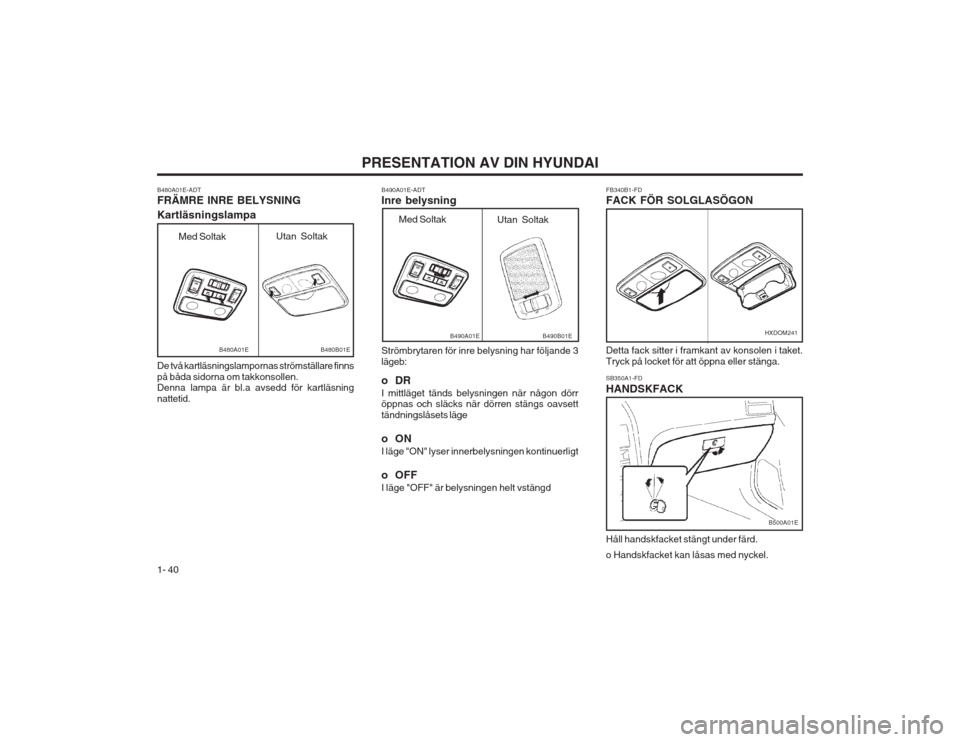

1- 40 Håll handskfacket stängt under färd. o Handskfacket kan låsas med nyckel.
SB350A1-FD HANDSKFACK
FB340B1-FD FACK FÖR SOLGLASÖGON Detta fack sitter i framkant av konsolen i taket. Tryck på locket för att öppna eller stänga.
HXDOM241
B500A01E
B490A01E-ADT Inre belysning
B490A01EB490B01E
Strömbrytaren för inre belysning har följande 3 lägeb:
oDR I mittläget tänds belysningen när någon dörr öppnas och släcks när dörren stängs oavsett tändningslåsets läge
oON I läge "ON" lyser innerbelysningen kontinuerligt
o OFF I läge "OFF" är belysningen helt vstängd
De två kartläsningslampornas strömställare finns på båda sidorna om takkonsollen. Denna lampa är bl.a avsedd för kartläsning nattetid. Med Soltak
Utan Soltak
B480A01E-ADT FRÄMRE INRE BELYSNING Kartläsningslampa
Med Soltak Utan SoltakB480A01EB480B01E

1- 41

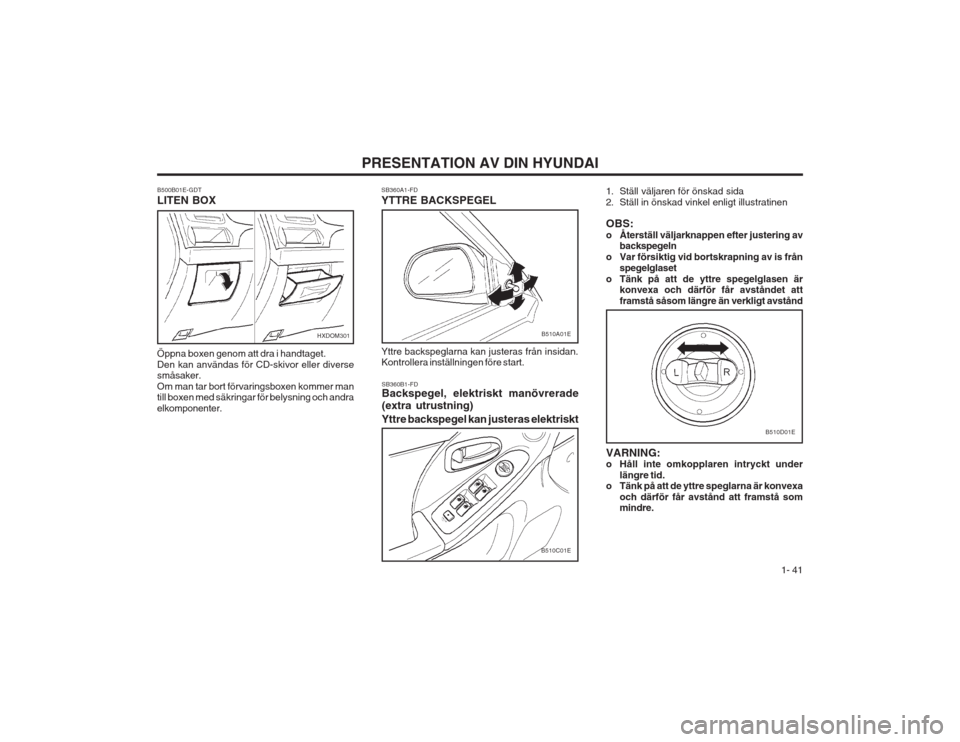

PRESENTATION AV DIN HYUNDAI1. Ställ väljaren för önskad sida
2. Ställ in önskad vinkel enligt illustratinen OBS:
o Återställ väljarknappen efter justering avbackspegeln
o Var försiktig vid bortskrapning av is från spegelglaset
o Tänk på att de yttre spegelglasen är konvexa och därför får avståndet attframstå såsom längre än verkligt avstånd
VARNING:
o Håll inte omkopplaren intryckt under längre tid.
o Tänk på att de yttre speglarna är konvexa
och därför får avstånd att framstå sommindre.
B510D01E
SB360B1-FD Backspegel, elektriskt manövrerade (extra utrustning) Yttre backspegel kan justeras elektriskt
SB360A1-FD YTTRE BACKSPEGEL Yttre backspeglarna kan justeras från insidan. Kontrollera inställningen före start.
B510A01E
B510C01E
B500B01E-GDT LITEN BOX Öppna boxen genom att dra i handtaget. Den kan användas för CD-skivor eller diverse småsaker. Om man tar bort förvaringsboxen kommer man till boxen med säkringar för belysning och andra elkomponenter.
HXDOM301

PRESENTATION AV DIN HYUNDAI

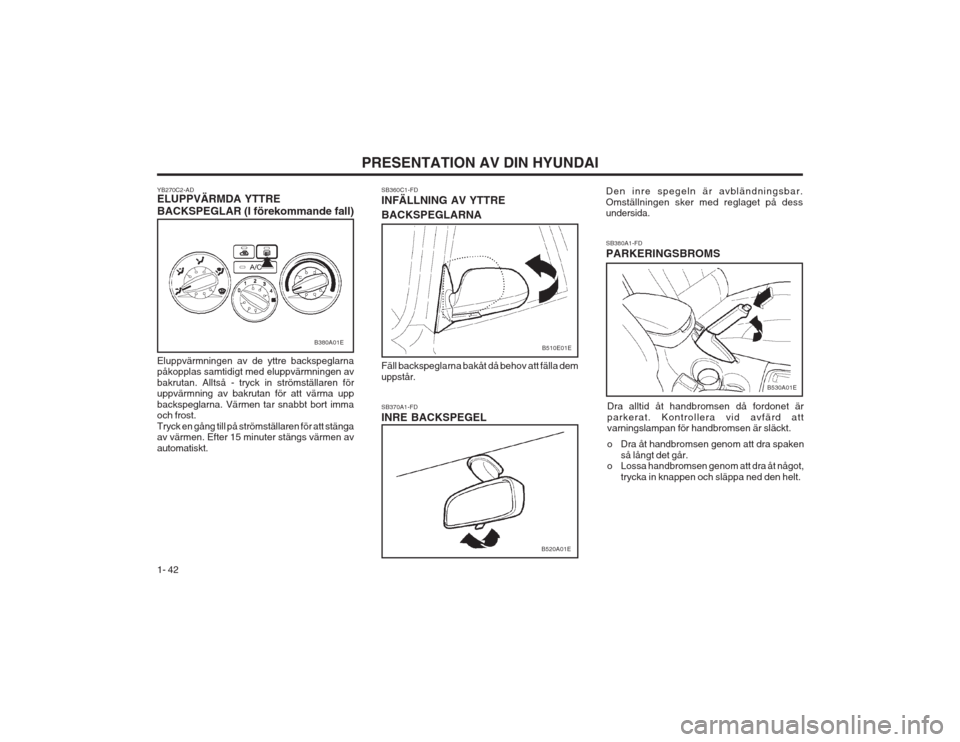

1- 42 Dra alltid åt handbromsen då fordonet är parkerat. Kontrollera vid avfärd att varningslampan för handbromsen är släckt.
o Dra åt handbromsen genom att dra spaken
så långt det går.
o Lossa handbromsen genom att dra åt något,
trycka in knappen och släppa ned den helt.
Den inre spegeln är avbländningsbar. Omställningen sker med reglaget på dess undersida. SB380A1-FD PARKERINGSBROMS
B530A01E
SB360C1-FD INFÄLLNING AV YTTRE BACKSPEGLARNA Fäll backspeglarna bakåt då behov att fälla dem uppstår. SB370A1-FD INRE BACKSPEGEL
B510E01E
B520A01E
YB270C2-AD ELUPPVÄRMDA YTTRE BACKSPEGLAR (I förekommande fall) Eluppvärmningen av de yttre backspeglarna påkopplas samtidigt med eluppvärmningen av bakrutan. Alltså - tryck in strömställaren för uppvärmning av bakrutan för att värma upp backspeglarna. Värmen tar snabbt bort imma och frost. Tryck en gång till på strömställaren för att stänga av värmen. Efter 15 minuter stängs värmen av automatiskt.
B380A01E

1- 43
PRESENTATION AV DIN HYUNDAI1. Lås upp huvlåset med låsspärren
2. Tryck undan huvens säkerhetsspärr och lyft
3. Håll huven öppen med huvstaget Vid stängning släpps huven från ca 30 cm höjd. Kontrollera att den gått ordentligt i lås.
B570A01E
VARNING: Lossa stödstaget innan du försöker stänga motorhuven. Kontrollera sedan flera gånger att motorhuven är ordentligt stängd innan du börjar köra. Om motorhuven skulle blåsa upp under körning kan det bli mycket farligt. Stödstaget måste stickas in helt i hålet i motorhuven varje gång du skall kontrollera eller utföra något under motorhuven. Riskera inte att huven slår ner och skadar dig.
SB410A1-FD FRAMDÖRRENS VARNINGSLJUS (I förekommande fall) En röd lampa tänds når en framdörr öppnas. Den ger ljus och varnar förbipasserande. B570A01A-GDT ÖPPNING AV MOTORHUVEN
B620A01E
B570B01E
B550A01S-GDT HÖGT MONTERAT BROMSLJUS (I förekommande fall) Utöver de vanliga bromsljusen på vardera sidan av bilen finns också ett högt monterat bromsljus som sitter antingen i bakrutan eller i bakspoilern. Det högt monterade bromsljuset fungerar samtidigt med de två andra bromsljusen.
B550A01E
