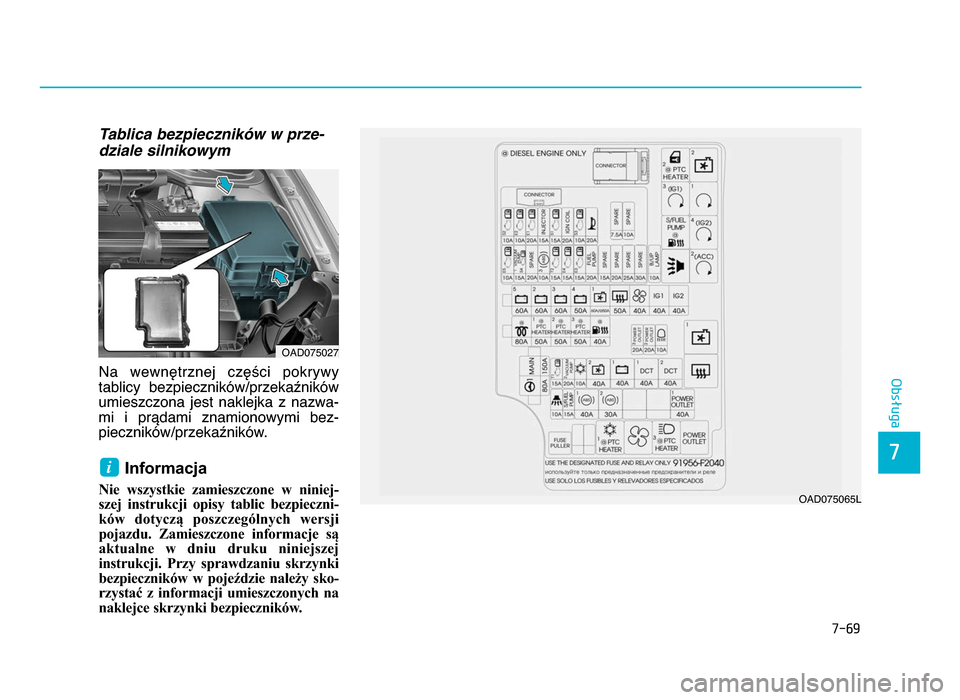

Tablica bezpieczników w prze-
dziale silnikowym
Na wewnętrznej części pokrywy
tablicy bezpieczników/przekaźników
umieszczona jest naklejka z nazwa b
mi i prądami znamionowymi bez b
pieczników/przekaźników.
Informacja
Nie wszystkie zamieszczone w niniej- szej instrukcji opisy tablic bezpieczni-ków dotyczą poszczególnych wersji
pojazdu. Zamieszczone informacje są
aktualne w dniu druku niniejszej instrukcji. Przy sprawdzaniu skrzynki
bezpieczników w pojeździe należy sko-
rzystać z informacji umieszczonych na naklejce skrzynki bezpieczników.
i
7-69
7
Obsługa
OAD075065L
OAD075027
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 69

Obsługa
7-70

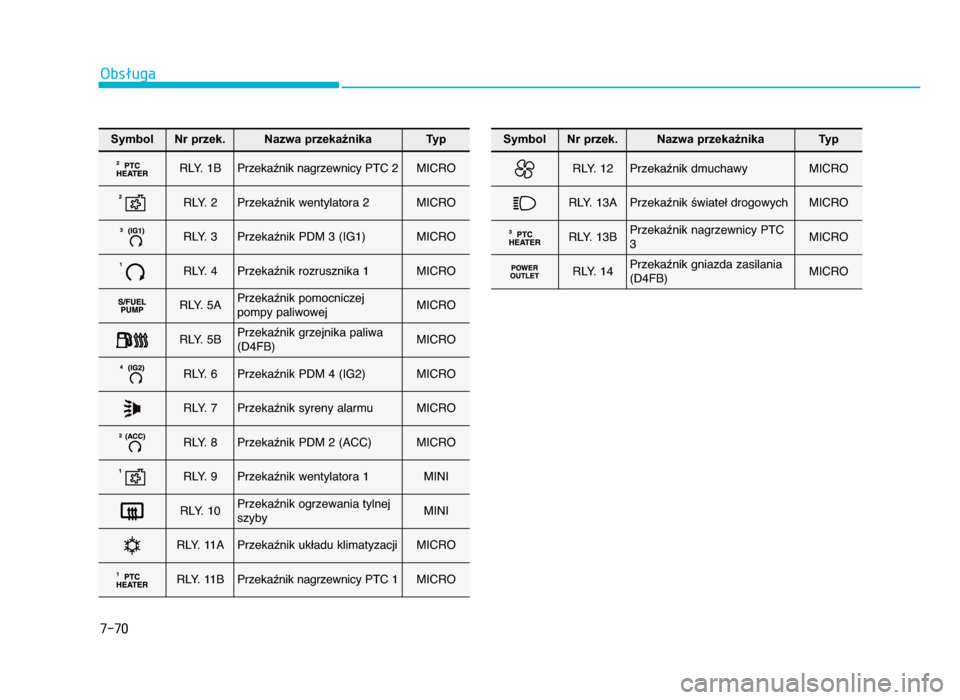

SymbolNr przek.Nazwa przekaźnikaTyp
RLY.  fBPrzekaźnik nagrzewnicy PTC 2MICRO
RLY. 2Przekaźnik wentylatora 2MICRO
RLY. 3Przekaźnik PDM 3 (IG f)MICRO
RLY. 4Przekaźnik rozrusznika  fMICRO
RLY. 5APrzekaźnik pomocniczej
pompy paliwowejMICRO
RLY. 5BPrzekaźnik grzejnika paliwa
(D4FB)MICRO
RLY. 6Przekaźnik PDM 4 (IG2)MICRO
RLY. 7Przekaźnik syreny alarmuMICRO
RLY. 8Przekaźnik PDM 2 (ACC)MICRO
RLY. 9Przekaźnik wentylatora  fMINI
RLY.  f0Przekaźnik ogrzewania tylnej
szybyMINI
RLY.  f fAPrzekaźnik układu klimatyzacjiMICRO
RLY.  f fBPrzekaźnik nagrzewnicy PTC  fMICRO
SymbolNr przek.Nazwa przekaźnikaTyp
RLY.  f2Przekaźnik dmuchawyMICRO
RLY.  f3APrzekaźnik świateł drogowychMICRO
RLY.  f3BPrzekaźnik nagrzewnicy PTC
3MICRO
RLY.  f4Przekaźnik gniazda zasilania
(D4FB)MICRO
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 70

7-7\b
7
Obsługa

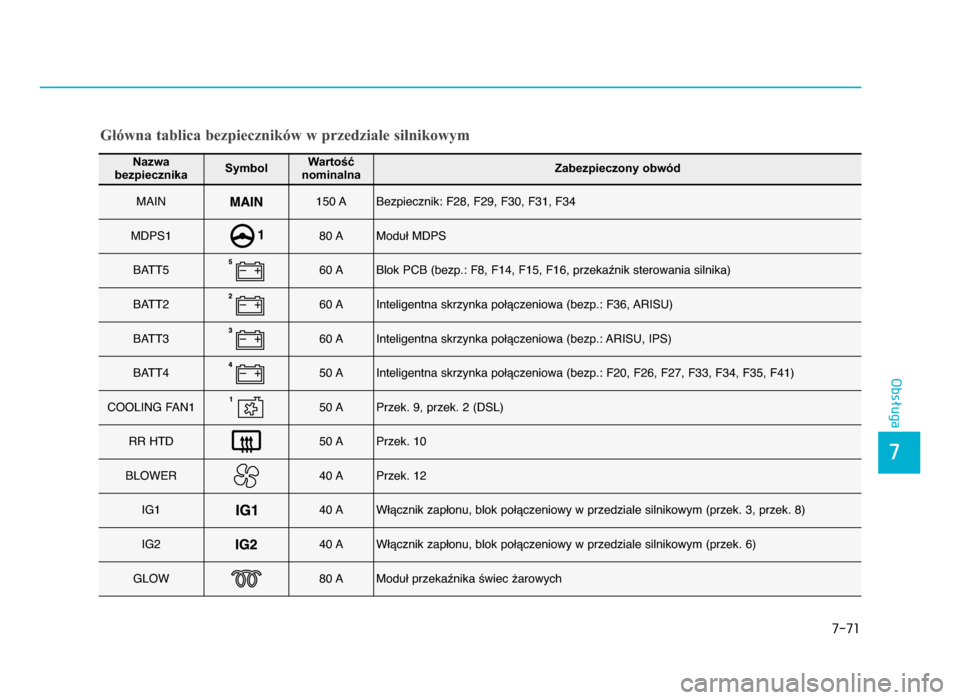

Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
MAIN f50 ABezpiecznik: F28, F29, F30, F3 f, F34
MDPS f80 AModuł MDPS
BATT560 ABlok PCB (bezp.: F8, F f4, F f5, F f6, przekaźnik sterowania silnika)
BATT260 AInteligentna skrzynka połączeniowa (bezp.: F36, ARISU)
BATT360 AInteligentna skrzynka połączeniowa (bezp.: ARISU, IPS)
BATT450 AInteligentna skrzynka połączeniowa (bezp.: F20, F26, F27, F33, F34, F35, F4 f)
COOLING FAN f50 APrzek. 9, przek. 2 (DSL)
RR HTD50 APrzek.  f0
BLOWER40 APrzek.  f2
IG f40 AWłącznik zapłonu, blok połączeniowy w przedziale silnikowym (przek. 3, przek. 8)
IG240 AWłącznik zapłonu, blok połączeniowy w przedziale silnikowym (przek. 6)
GLOW80 AModuł przekaźnika świec żarowych
Główna tablica bezpieczników w przedziale silnikowym
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 7 f

Obsługa
7-72

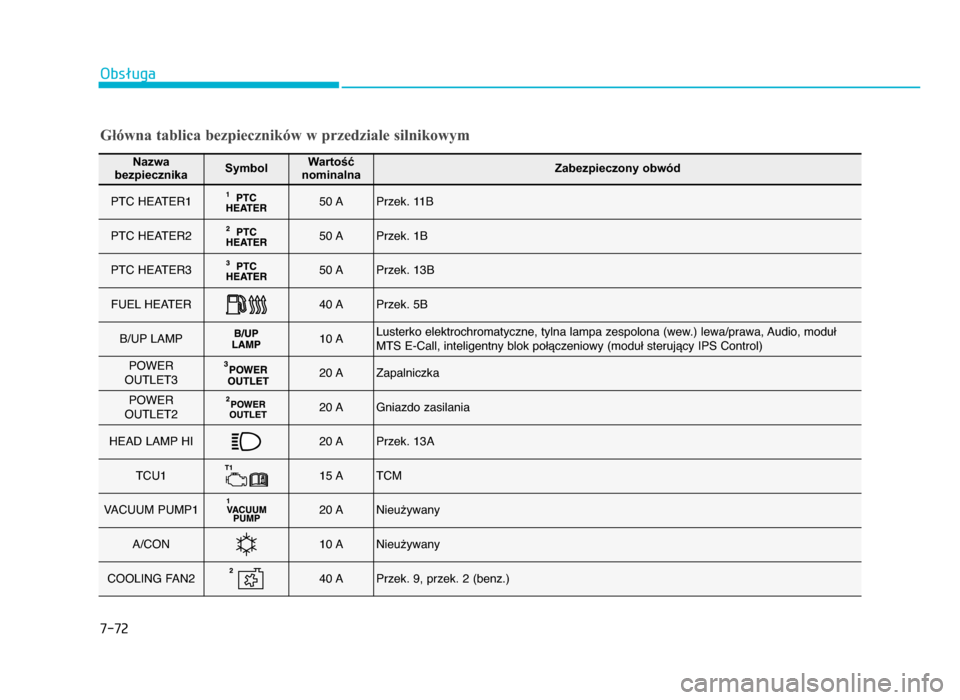

Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
PTC HEATER f50 APrzek.  f fB
PTC HEATER250 APrzek.  fB
PTC HEATER350 APrzek.  f3B
FUEL HEATER40 APrzek. 5B
B/UP LAMP f0 ALusterko elektrochromatyczne, tylna lampa zespolona (wew.) lewa/prawa, Audio, moduł
MTS E bCall, inteligentny blok połączeniowy (moduł sterujący IPS Control)
POWER
OUTLET320 AZapalniczka
POWER
OUTLET220 AGniazdo zasilania
HEAD LAMP HI20 APrzek.  f3A
TCU f f5 ATCM
VACUUM PUMP f20 ANieużywany
A/CON f0 ANieużywany
COOLING FAN240 APrzek. 9, przek. 2 (benz.)
Główna tablica bezpieczników w przedziale silnikowym
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 72

7-73
7
Obsługa
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
BATT f40AInteligentny blok połączeniowy (urządzenie automatycznie odcinające prąd upływu, bezp.:
F f0, F f2, F2 f, F29, F38)
DCT f40ATCM
DCT240ATCM
B/ALARM HORN f0 APrzek. 7
S/FUEL PUMP f5 APrzek. 5
ABS f40AModuł sterujący ABS, moduł sterujący ESC, wielofunkcyjne złącze diagnostyczne
ABS230 AModuł sterujący ABS, moduł sterujący ESC, wielofunkcyjne złącze diagnostyczne
POWER40APrzek.  f4
Główna tablica bezpieczników w przedziale silnikowym
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 73

Obsługa
7-74

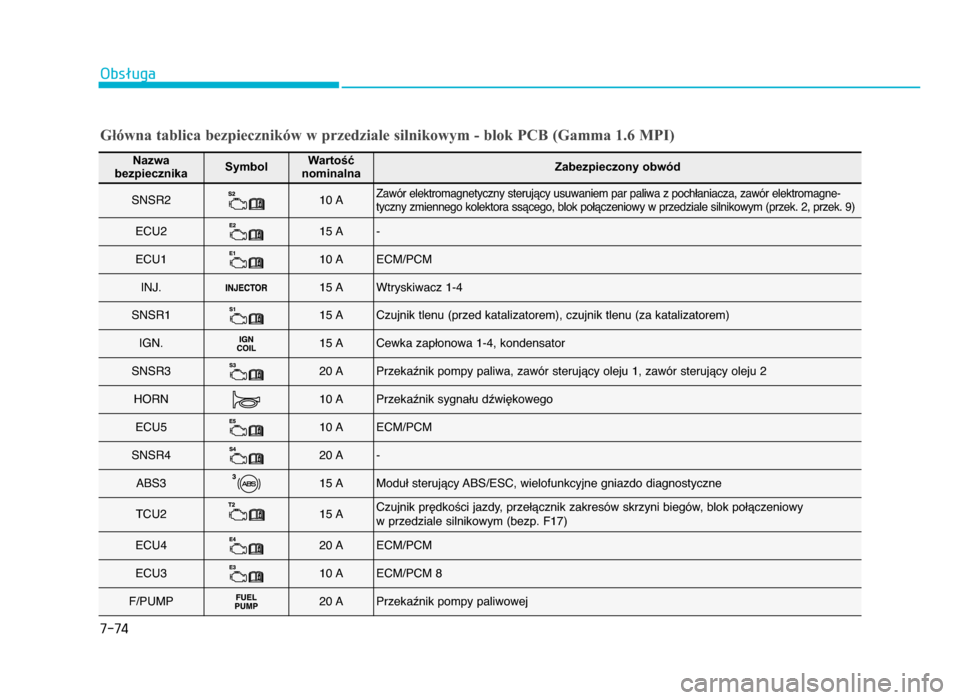

Główna tablica bezpieczników w przedziale silnikowym - blok PCB (Gamma 1.6 MPI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
SNSR2 f0 AZawór elektromagnetyczny sterujący usuwaniem par paliwa z pochłaniacza, zawór elektromagne b
tyczny zmiennego kolektora ssącego, blok połączeniowy w przedziale silnikowym (przek. 2, przek. 9)
ECU2 f5 A b
ECU f f0 AECM/PCM
INJ. f5 AWtryskiwacz  f b4
SNSR f f5 ACzujnik tlenu (przed katalizatorem), czujnik tlenu (za katalizatorem)
IGN. f5 ACewka zapłonowa  f b4, kondensator
SNSR320 APrzekaźnik pompy paliwa, zawór sterujący oleju  f, zawór sterujący oleju 2
HORN f0 APrzekaźnik sygnału dźwiękowego
ECU5 f0 AECM/PCM
SNSR420 A b
ABS3 f5 AModuł sterujący ABS/ESC, wielofunkcyjne gniazdo diagnostyczne
TCU2 f5 ACzujnik prędkości jazdy, przełącznik zakresów skrzyni biegów, blok połączeniowy
w przedziale silnikowym (bezp. F f7)
ECU420 AECM/PCM
ECU3 f0 AECM/PCM 8
F/PUMP20 APrzekaźnik pompy paliwowej
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 74

7-7\f
7
Obsługa

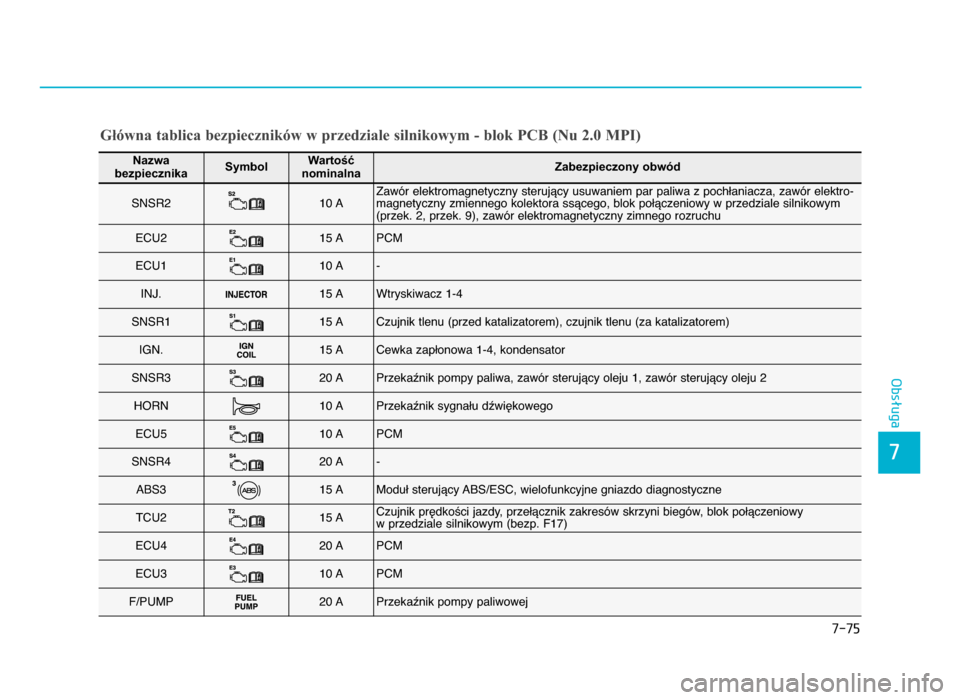

Główna tablica bezpieczników w przedziale silnikowym - blok PCB (Nu 2.0 MPI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
SNSR2 f0 AZawór elektromagnetyczny sterujący usuwaniem par paliwa z pochłaniacza, zawór elektro b
magnetyczny zmiennego kolektora ssącego, blok połączeniowy w przedziale silnikowym
(przek. 2, przek. 9), zawór elektromagnetyczny zimnego rozruchu
ECU2 f5 APCM
ECU f f0 A b
INJ. f5 AWtryskiwacz  f b4
SNSR f f5 ACzujnik tlenu (przed katalizatorem), czujnik tlenu (za katalizatorem)
IGN. f5 ACewka zapłonowa  f b4, kondensator
SNSR320 APrzekaźnik pompy paliwa, zawór sterujący oleju  f, zawór sterujący oleju 2
HORN f0 APrzekaźnik sygnału dźwiękowego
ECU5 f0 APCM
SNSR420 A b
ABS3 f5 AModuł sterujący ABS/ESC, wielofunkcyjne gniazdo diagnostyczne
TCU2 f5 ACzujnik prędkości jazdy, przełącznik zakresów skrzyni biegów, blok połączeniowy
w przedziale silnikowym (bezp. F f7)
ECU420 APCM
ECU3 f0 APCM
F/PUMP20 APrzekaźnik pompy paliwowej
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 75

Obsługa
7-76

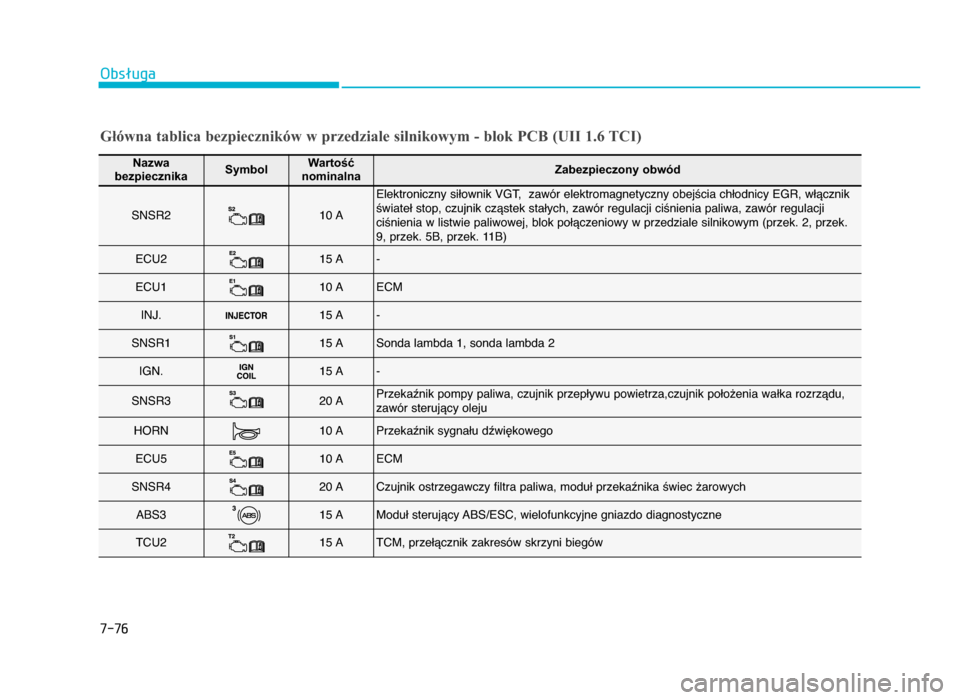

Główna tablica bezpieczników w przedziale silnikowym - blok PCB (UII 1.6 TCI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
SNSR2 f0 A
Elektroniczny siłownik VGT, zawór elektromagnetyczny obejścia chłodnicy EGR, włącznik
świateł stop, czujnik cząstek stałych, zawór regulacji ciśnienia paliwa, zawór regulacji
ciśnienia w listwie paliwowej, blok połączeniowy w przedziale silnikowym (przek. 2, przek. 9, przek. 5B, przek.  f fB)
ECU2 f5 A b
ECU f f0 AECM
INJ. f5 A b
SNSR f f5 ASonda lambda  f, sonda lambda 2
IGN. f5 A b
SNSR320 APrzekaźnik pompy paliwa, czujnik przepływu powietrza,czujnik położenia wałka rozrządu,
zawór sterujący oleju
HORN f0 APrzekaźnik sygnału dźwiękowego
ECU5 f0 AECM
SNSR420 ACzujnik ostrzegawczy filtra paliwa, moduł przekaźnika świec żarowych
ABS3 f5 AModuł sterujący ABS/ESC, wielofunkcyjne gniazdo diagnostyczne
TCU2 f5 ATCM, przełącznik zakresów skrzyni biegów
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 76

7-77
7
Obsługa

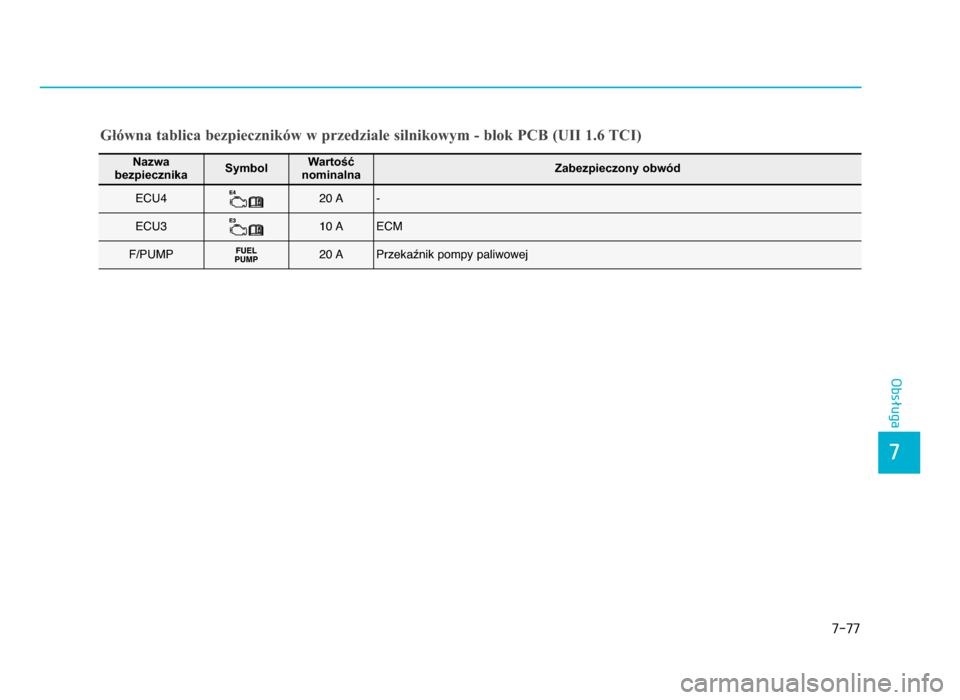

Główna tablica bezpieczników w przedziale silnikowym - blok PCB (UII 1.6 TCI)
Nazwa
bezpiecznikaSymbolWartość
nominalnaZabezpieczony obwód
ECU420 A b
ECU3 f0 AECM
F/PUMP20 APrzekaźnik pompy paliwowej
AD PL 7_CM(FL).qxd  f6 b04 b 2 f9 00:3 f Page 77

7-78
Obsługa

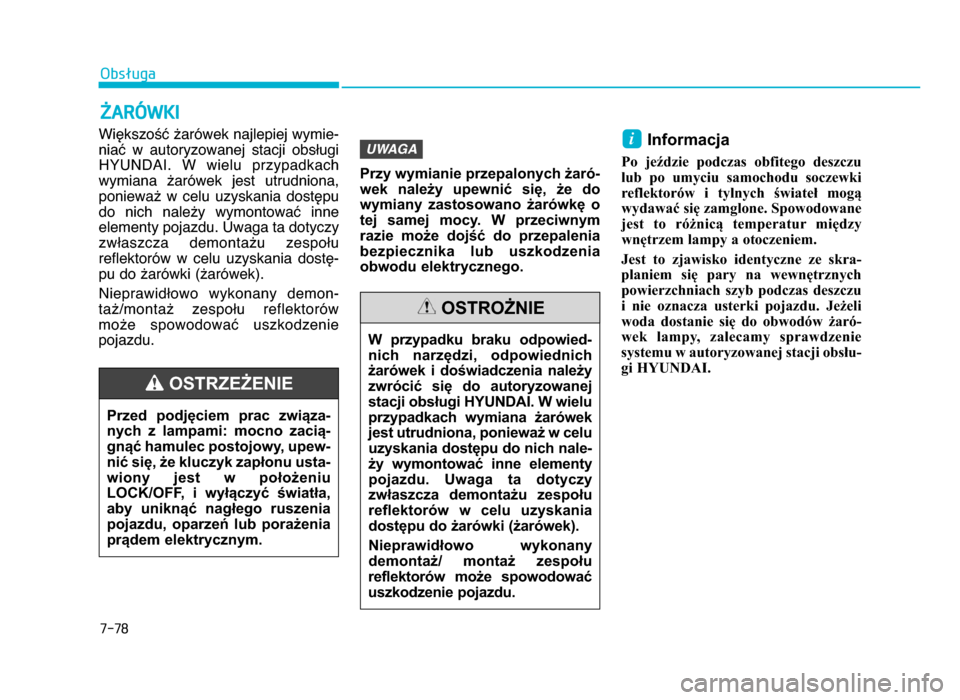

żARÓWKI
Większość żarówek najlepiej wymie b
niać w autoryzowanej stacji obsługi
HYUNDAI. W wielu przypadkachwymiana żarówek jest utrudniona,
ponieważ w celu uzyskania dostępu
do nich należy wymontować inne
elementy pojazdu. Uwaga ta dotyczyzwłaszcza demontażu zespołu
reflektorów w celu uzyskania dostę b pu do żarówki (żarówek).
Nieprawidłowo wykonany demon b
taż/montaż zespołu reflektorów
może spowodować uszkodzenie
po jazdu. P
rzy wymianie przepalonych żaró-
wek należy upewnić się, że do wymiany zastosowano żarówkę o
tej samej mocy. W przeciwnym
razie może dojść do przepalenia
bezpiecznika lub uszkodzenia
obwodu elektrycznego.
Informacja
Po jeździe podczas obfitego deszczu
lub po umyciu samochodu soczewki
reflektorów i tylnych świateł mogą wydawać się zamglone. Spowodowane
jest to różnicą temperatur międzywnętrzem lampy a otoczeniem.
J

est to zjawisko identyczne ze skra-
planiem się pary na wewnętrznych powierzchniach szyb podczas deszczu
i nie oznacza usterki pojazdu. Jeżeli
woda dostanie się do obwodów żaró-
wek lampy, zalecamy sprawdzenie
systemu w autoryzowanej stacji obsłu-
gi HYUNDAI.
UWAGAi
W przypadku braku odpowied- nich narzędzi, odpowiednich
żarówek i doświadczenia należy zwrócić się do autoryzowanej
stacji obsługi HYUNDAI. W wielu przypadkach wymiana żarówek jest utrudniona, ponieważ w celuuzyskania dostępu do nich nale- ży wymontować inne elementypojazdu. Uwaga ta dotyczy
zwłaszcza demontażu zespołu
reflektorów w celu uzyskania
dostępu do żarówki (żarówek).
Nieprawidłowo wykonany
demontaż\b montaż zespołu
reflektorów może spowodować
uszkodzenie pojazdu.
OSTROŻNIE
Przed podjęciem prac związa-
nych z lampami: mocno zacią-
gnąć hamulec postojowy, upew-
nić się, że kluczyk zapłonu usta-
wiony jest w położeniu
LOCK\bOFF, i wyłączyć światła,
aby uniknąć nagłego ruszenia
pojazdu, oparzeń lub porażenia
prądem elektrycznym.
OSTRZEŻENIE
