Hyundai Elantra 2016 Manual del propietario (i35) (in Spanish)
Manufacturer: HYUNDAI, Model Year: 2016, Model line: Elantra, Model: Hyundai Elantra 2016Pages: 546, PDF Size: 13.13 MB
Page 401 of 546

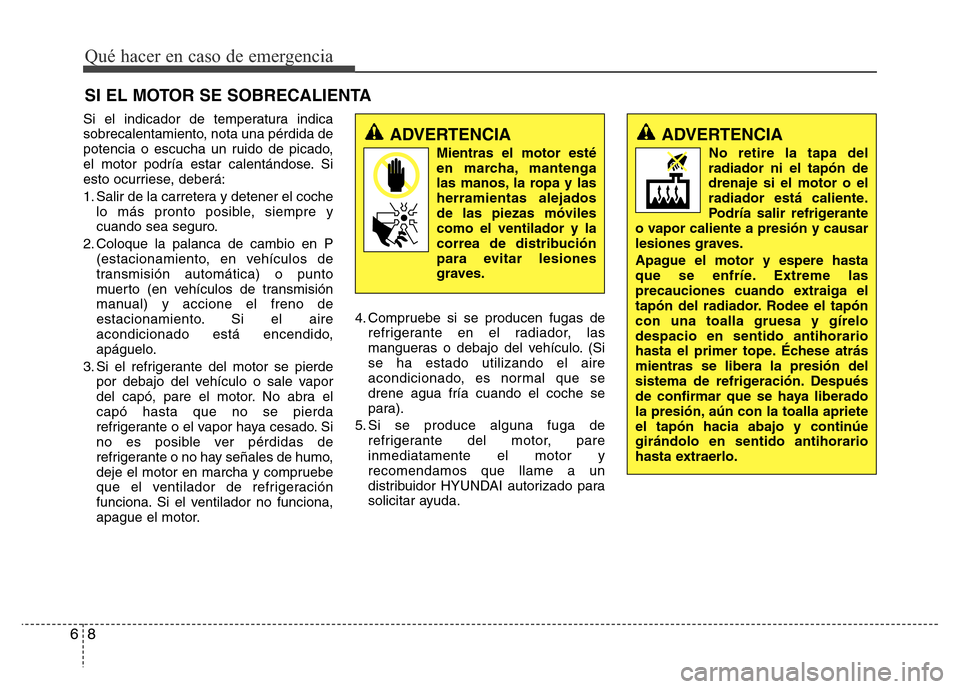

Si el indicador de temperatura indica
sobrecalentamiento, nota una pérdida de
potencia o escucha un ruido de picado,
el motor podría estar calentándose. Si
esto ocurriese, deberá:
1. Salir de la carretera y detener el coche
lo más pronto posible, siempre y
cuando sea seguro.
2. Coloque la palanca de cambio en P
(estacionamiento, en vehículos de
transmisión automática) o punto
muerto (en vehículos de transmisión
manual) y accione el freno de
estacionamiento. Si el aire
acondicionado está encendido,
apáguelo.
3. Si el refrigerante del motor se pierde
por debajo del vehículo o sale vapor
del capó, pare el motor. No abra el
capó hasta que no se pierda
refrigerante o el vapor haya cesado. Si
no es posible ver pérdidas de
refrigerante o no hay señales de humo,
deje el motor en marcha y compruebe
que el ventilador de refrigeración
funciona. Si el ventilador no funciona,
apague el motor.4. Compruebe si se producen fugas de
refrigerante en el radiador, las
mangueras o debajo del vehículo. (Si
se ha estado utilizando el aire
acondicionado, es normal que se
drene agua fría cuando el coche se
para).
5. Si se produce alguna fuga de
refrigerante del motor, pare
inmediatamente el motor y
recomendamos que llame a un
distribuidor HYUNDAI autorizado para
solicitar ayuda.
SI EL MOTOR SE SOBRECALIENTA
Qué hacer en caso de emergencia
8 6
ADVERTENCIA
Mientras el motor esté
en marcha, mantenga
las manos, la ropa y las
herramientas alejados
de las piezas móviles
como el ventilador y la
correa de distribución
para evitar lesiones
graves.
ADVERTENCIA
No retire la tapa del
radiador ni el tapón de
drenaje si el motor o el
radiador está caliente.
Podría salir refrigerante
o vapor caliente a presión y causar
lesiones graves.
Apague el motor y espere hasta
que se enfríe. Extreme las
precauciones cuando extraiga el
tapón del radiador. Rodee el tapón
con una toalla gruesa y gírelo
despacio en sentido antihorario
hasta el primer tope. Échese atrás
mientras se libera la presión del
sistema de refrigeración. Después
de confirmar que se haya liberado
la presión, aún con la toalla apriete
el tapón hacia abajo y continúe
girándolo en sentido antihorario
hasta extraerlo.
Page 402 of 546

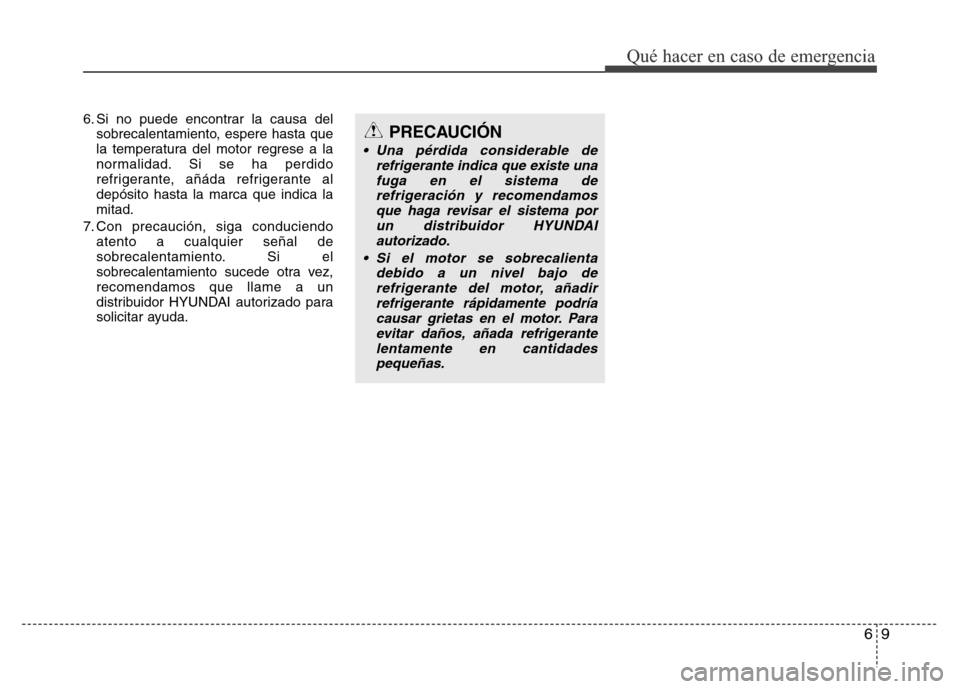

6. Si no puede encontrar la causa del
sobrecalentamiento, espere hasta que
la temperatura del motor regrese a la
normalidad. Si se ha perdido
refrigerante, añáda refrigerante al
depósito hasta la marca que indica la
mitad.
7. Con precaución, siga conduciendo
atento a cualquier señal de
sobrecalentamiento. Si el
sobrecalentamiento sucede otra vez,
recomendamos que llame a un
distribuidor HYUNDAI autorizado para
solicitar ayuda.
69
Qué hacer en caso de emergencia
PRECAUCIÓN
• Una pérdida considerable de
refrigerante indica que existe una
fuga en el sistema de
refrigeración y recomendamos
que haga revisar el sistema por
un distribuidor HYUNDAI
autorizado.
• Si el motor se sobrecalienta
debido a un nivel bajo de
refrigerante del motor, añadir
refrigerante rápidamente podría
causar grietas en el motor. Para
evitar daños, añada refrigerante
lentamente en cantidades
pequeñas.
Page 403 of 546

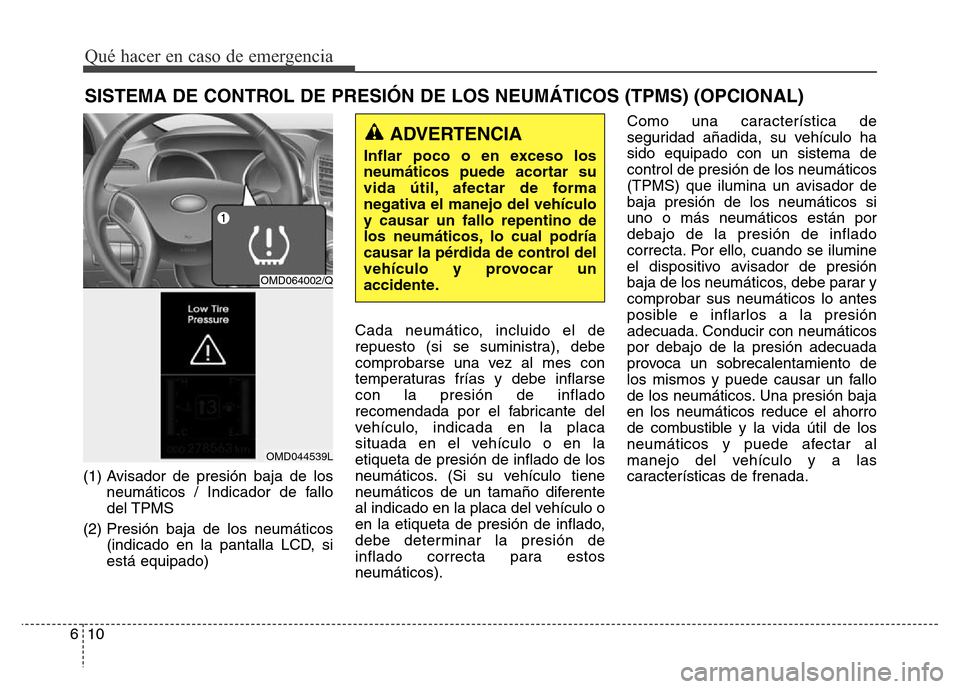

(1) Avisador de presión baja de los
neumáticos / Indicador de fallo
del TPMS
(2) Presión baja de los neumáticos
(indicado en la pantalla LCD, si
está equipado)Cada neumático, incluido el de
repuesto (si se suministra), debe
comprobarse una vez al mes con
temperaturas frías y debe inflarse
con la presión de inflado
recomendada por el fabricante del
vehículo, indicada en la placa
situada en el vehículo o en la
etiqueta de presión de inflado de los
neumáticos. (Si su vehículo tiene
neumáticos de un tamaño diferente
al indicado en la placa del vehículo o
en la etiqueta de presión de inflado,
debe determinar la presión de
inflado correcta para estos
neumáticos).Como una característica de
seguridad añadida, su vehículo ha
sido equipado con un sistema de
control de presión de los neumáticos
(TPMS) que ilumina un avisador de
baja presión de los neumáticos si
uno o más neumáticos están por
debajo de la presión de inflado
correcta. Por ello, cuando se ilumine
el dispositivo avisador de presión
baja de los neumáticos, debe parar y
comprobar sus neumáticos lo antes
posible e inflarlos a la presión
adecuada. Conducir con neumáticos
por debajo de la presión adecuada
provoca un sobrecalentamiento de
los mismos y puede causar un fallo
de los neumáticos. Una presión baja
en los neumáticos reduce el ahorro
de combustible y la vida útil de los
neumáticos y puede afectar al
manejo del vehículo y a las
características de frenada.
SISTEMA DE CONTROL DE PRESIÓN DE LOS NEUMÁTICOS (TPMS) (OPCIONAL)
Qué hacer en caso de emergencia
10 6
OMD064002/Q
OMD044539L
ADVERTENCIA
Inflar poco o en exceso los
neumáticos puede acortar su
vida útil, afectar de forma
negativa el manejo del vehículo
y causar un fallo repentino de
los neumáticos, lo cual podría
causar la pérdida de control del
vehículo y provocar un
accidente.
Page 404 of 546

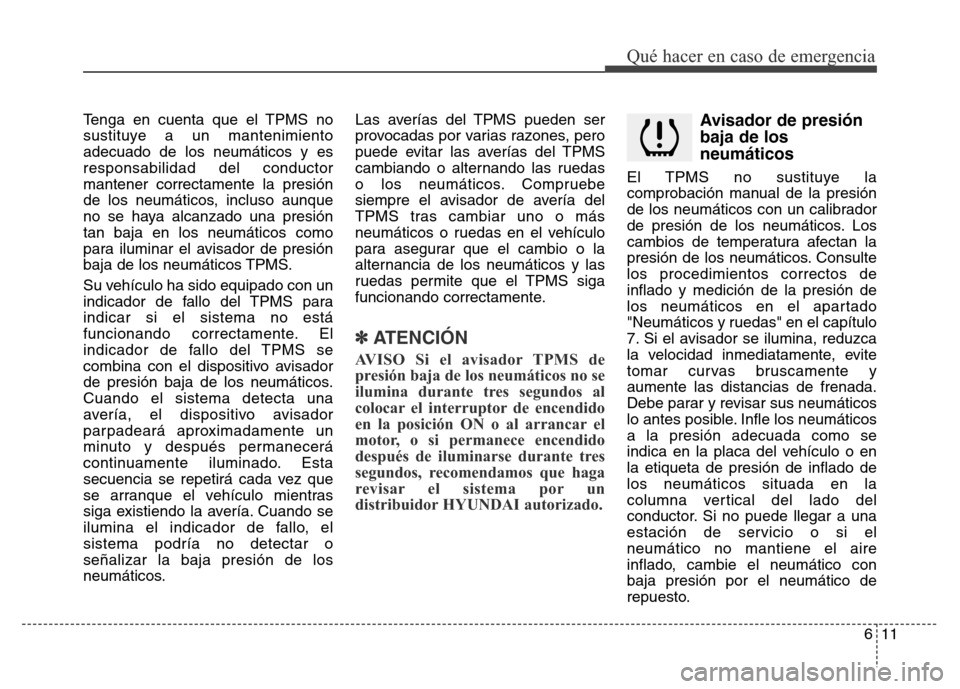

Tenga en cuenta que el TPMS no
sustituye a un mantenimiento
adecuado de los neumáticos y es
responsabilidad del conductor
mantener correctamente la presión
de los neumáticos, incluso aunque
no se haya alcanzado una presión
tan baja en los neumáticos como
para iluminar el avisador de presión
baja de los neumáticos TPMS.
Su vehículo ha sido equipado con un
indicador de fallo del TPMS para
indicar si el sistema no está
funcionando correctamente. El
indicador de fallo del TPMS se
combina con el dispositivo avisador
de presión baja de los neumáticos.
Cuando el sistema detecta una
avería, el dispositivo avisador
parpadeará aproximadamente un
minuto y después permanecerá
continuamente iluminado. Esta
secuencia se repetirá cada vez que
se arranque el vehículo mientras
siga existiendo la avería. Cuando se
ilumina el indicador de fallo, el
sistema podría no detectar o
señalizar la baja presión de los
neumáticos.Las averías del TPMS pueden ser
provocadas por varias razones, pero
puede evitar las averías del TPMS
cambiando o alternando las ruedas
o los neumáticos. Compruebe
siempre el avisador de avería del
TPMS tras cambiar uno o más
neumáticos o ruedas en el vehículo
para asegurar que el cambio o la
alternancia de los neumáticos y las
ruedas permite que el TPMS siga
funcionando correctamente.
✽ATENCIÓN
AVISO Si el avisador TPMS de
presión baja de los neumáticos no se
ilumina durante tres segundos al
colocar el interruptor de encendido
en la posición ON o al arrancar el
motor, o si permanece encendido
después de iluminarse durante tres
segundos, recomendamos que haga
revisar el sistema por un
distribuidor HYUNDAI autorizado.
Avisador de presión
baja de los
neumáticos
El TPMS no sustituye la
comprobación manual de la presión
de los neumáticos con un calibrador
de presión de los neumáticos. Los
cambios de temperatura afectan la
presión de los neumáticos. Consulte
los procedimientos correctos de
inflado y medición de la presión de
los neumáticos en el apartado
"Neumáticos y ruedas" en el capítulo
7. Si el avisador se ilumina, reduzca
la velocidad inmediatamente, evite
tomar curvas bruscamente y
aumente las distancias de frenada.
Debe parar y revisar sus neumáticos
lo antes posible. Infle los neumáticos
a la presión adecuada como se
indica en la placa del vehículo o en
la etiqueta de presión de inflado de
los neumáticos situada en la
columna vertical del lado del
conductor. Si no puede llegar a una
estación de servicio o si el
neumático no mantiene el aire
inflado, cambie el neumático con
baja presión por el neumático de
repuesto.
611
Qué hacer en caso de emergencia
Page 405 of 546

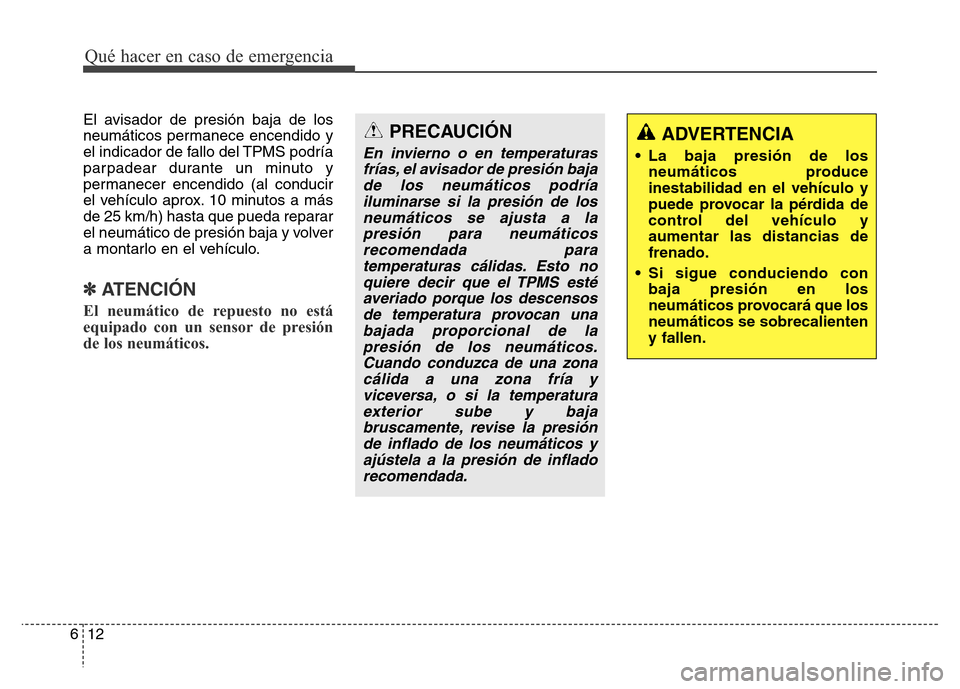

El avisador de presión baja de los
neumáticos permanece encendido y
el indicador de fallo del TPMS podría
parpadear durante un minuto y
permanecer encendido (al conducir
el vehículo aprox. 10 minutos a más
de 25 km/h) hasta que pueda reparar
el neumático de presión baja y volver
a montarlo en el vehículo.
✽ATENCIÓN
El neumático de repuesto no está
equipado con un sensor de presión
de los neumáticos.
Qué hacer en caso de emergencia
12 6
PRECAUCIÓN
En invierno o en temperaturas
frías, el avisador de presión baja
de los neumáticos podría
iluminarse si la presión de los
neumáticos se ajusta a la
presión para neumáticos
recomendada para
temperaturas cálidas. Esto no
quiere decir que el TPMS esté
averiado porque los descensos
de temperatura provocan una
bajada proporcional de la
presión de los neumáticos.
Cuando conduzca de una zona
cálida a una zona fría y
viceversa, o si la temperatura
exterior sube y baja
bruscamente, revise la presión
de inflado de los neumáticos y
ajústela a la presión de inflado
recomendada.
ADVERTENCIA
• La baja presión de los
neumáticos produce
inestabilidad en el vehículo y
puede provocar la pérdida de
control del vehículo y
aumentar las distancias de
frenado.
• Si sigue conduciendo con
baja presión en los
neumáticos provocará que los
neumáticos se sobrecalienten
y fallen.
Page 406 of 546

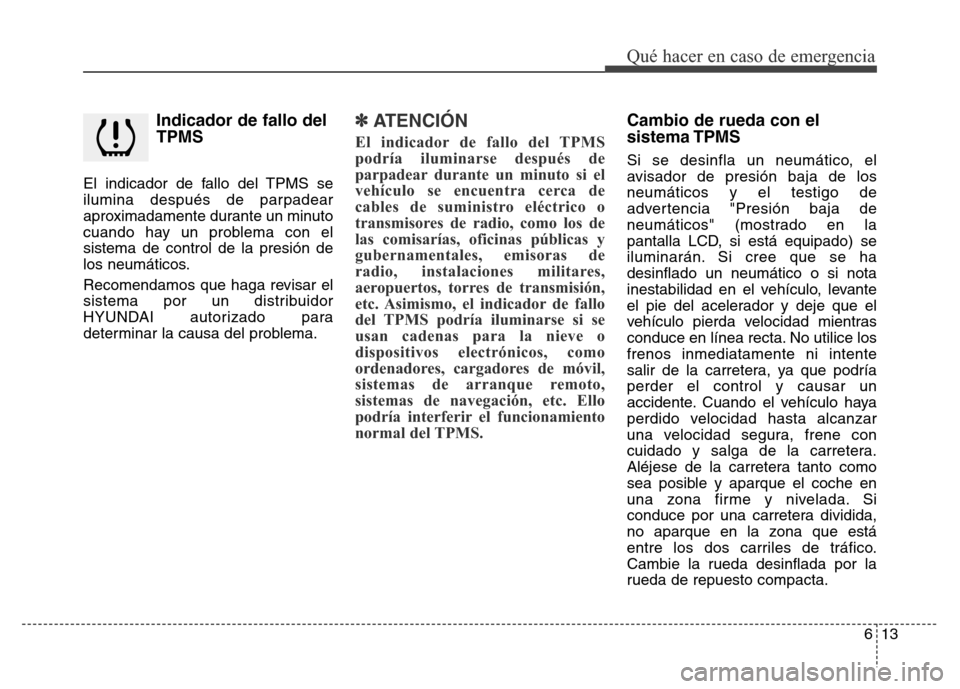

Indicador de fallo del
TPMS
El indicador de fallo del TPMS se
ilumina después de parpadear
aproximadamente durante un minuto
cuando hay un problema con el
sistema de control de la presión de
los neumáticos.
Recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado para
determinar la causa del problema.
✽ATENCIÓN
El indicador de fallo del TPMS
podría iluminarse después de
parpadear durante un minuto si el
vehículo se encuentra cerca de
cables de suministro eléctrico o
transmisores de radio, como los de
las comisarías, oficinas públicas y
gubernamentales, emisoras de
radio, instalaciones militares,
aeropuertos, torres de transmisión,
etc. Asimismo, el indicador de fallo
del TPMS podría iluminarse si se
usan cadenas para la nieve o
dispositivos electrónicos, como
ordenadores, cargadores de móvil,
sistemas de arranque remoto,
sistemas de navegación, etc. Ello
podría interferir el funcionamiento
normal del TPMS.
Cambio de rueda con el
sistema TPMS
Si se desinfla un neumático, el
avisador de presión baja de los
neumáticos y el testigo de
advertencia "Presión baja de
neumáticos" (mostrado en la
pantalla LCD, si está equipado) se
iluminarán. Si cree que se ha
desinflado un neumático o si nota
inestabilidad en el vehículo, levante
el pie del acelerador y deje que el
vehículo pierda velocidad mientras
conduce en línea recta. No utilice los
frenos inmediatamente ni intente
salir de la carretera, ya que podría
perder el control y causar un
accidente. Cuando el vehículo haya
perdido velocidad hasta alcanzar
una velocidad segura, frene con
cuidado y salga de la carretera.
Aléjese de la carretera tanto como
sea posible y aparque el coche en
una zona firme y nivelada. Si
conduce por una carretera dividida,
no aparque en la zona que está
entre los dos carriles de tráfico.
Cambie la rueda desinflada por la
rueda de repuesto compacta.
613
Qué hacer en caso de emergencia
Page 407 of 546

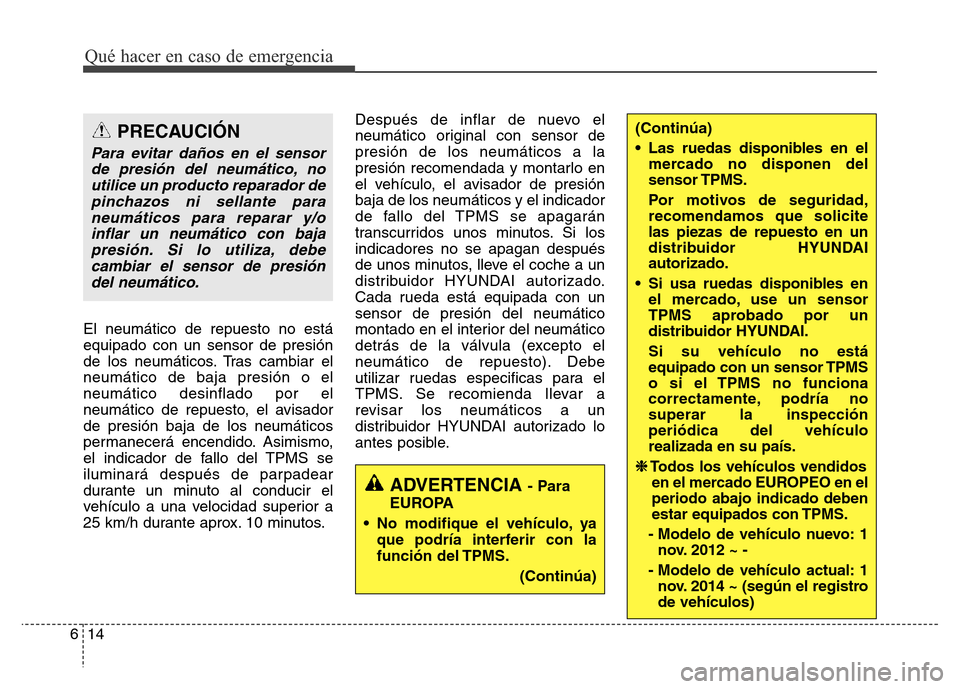

El neumático de repuesto no está
equipado con un sensor de presión
de los neumáticos. Tras cambiar el
neumático de baja presión o el
neumático desinflado por el
neumático de repuesto, el avisador
de presión baja de los neumáticos
permanecerá encendido. Asimismo,
el indicador de fallo del TPMS se
iluminará después de parpadear
durante un minuto al conducir el
vehículo a una velocidad superior a
25 km/h durante aprox. 10 minutos.Después de inflar de nuevo el
neumático original con sensor de
presión de los neumáticos a la
presión recomendada y montarlo en
el vehículo, el avisador de presión
baja de los neumáticos y el indicador
de fallo del TPMS se apagarán
transcurridos unos minutos. Si los
indicadores no se apagan después
de unos minutos, lleve el coche a un
distribuidor HYUNDAI autorizado.
Cada rueda está equipada con un
sensor de presión del neumático
montado en el interior del neumático
detrás de la válvula (excepto el
neumático de repuesto). Debe
utilizar ruedas especificas para el
TPMS. Se recomienda llevar a
revisar los neumáticos a un
distribuidor HYUNDAI autorizado lo
antes posible.
Qué hacer en caso de emergencia
14 6
PRECAUCIÓN
Para evitar daños en el sensor
de presión del neumático, no
utilice un producto reparador de
pinchazos ni sellante para
neumáticos para reparar y/o
inflar un neumático con baja
presión. Si lo utiliza, debe
cambiar el sensor de presión
del neumático.
ADVERTENCIA - Para
EUROPA
• No modifique el vehículo, ya
que podría interferir con la
función del TPMS.
(Continúa)
(Continúa)
• Las ruedas disponibles en el
mercado no disponen del
sensor TPMS.
Por motivos de seguridad,
recomendamos que solicite
las piezas de repuesto en un
distribuidor HYUNDAI
autorizado.
• Si usa ruedas disponibles en
el mercado, use un sensor
TPMS aprobado por un
distribuidor HYUNDAI.
Si su vehículo no está
equipado con un sensor TPMS
o si el TPMS no funciona
correctamente, podría no
superar la inspección
periódica del vehículo
realizada en su país.
❈Todos los veh
Page 408 of 546

615
Qué hacer en caso de emergencia
Gato y herramientas
➀Manivela del gato
➁Gato
➂Llave de tuercas de la rueda
El gato, la manivela del gato y la
llave de tuercas de la rueda se
guardan en el maletero debajo de la
cubierta de la caja del maletero.
El gato sólo se debe usar para
cambiar la rueda de repuesto.Gire el perno de palomilla de fijación
en sentido antihorario para extraer la
rueda de repuesto.
Guarde la rueda cambiada en el
mismo compartimento girando el
perno de palomilla de fijación en
sentido horario.
Para evitar que la rueda de repuesto
y las herramientas se muevan,
guárdelas en su lugar
correspondiente.
SI SE DESINFLA UN NEUMÁTICO
ADVERTENCIA
Cambiar un neumático puede
ser peligroso. Siga las
instrucciones que se ofrecen en
esta sección al cambiar un
neumático para reducir el
riesgo de sufrir lesiones graves
o la muerte.
OMD060003
OYF069005N
Page 409 of 546

Qué hacer en caso de emergencia
16 6

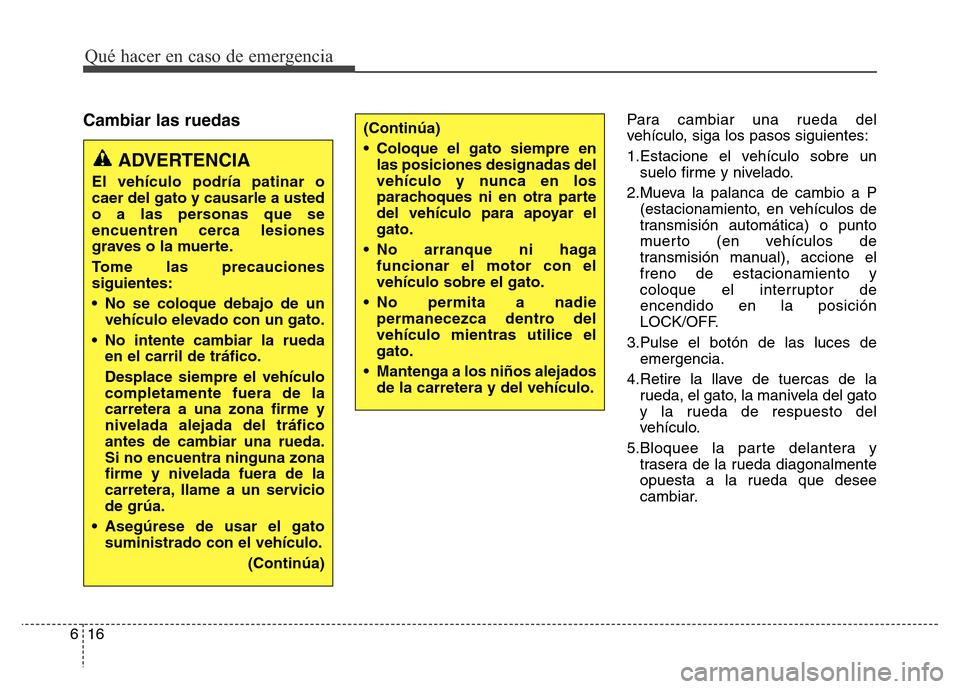

Cambiar las ruedasPara cambiar una rueda del
vehículo, siga los pasos siguientes:
1.Estacione el vehículo sobre un
suelo firme y nivelado.
2.Mueva la palanca de cambio a P
(estacionamiento, en vehículos de
transmisión automática) o punto
muerto (en vehículos de
transmisión manual), accione el
freno de estacionamiento y
coloque el interruptor de
encendido en la posición
LOCK/OFF.
3.Pulse el botón de las luces de
emergencia.
4.Retire la llave de tuercas de la
rueda, el gato, la manivela del gato
y la rueda de respuesto del
vehículo.
5.Bloquee la parte delantera y
trasera de la rueda diagonalmente
opuesta a la rueda que desee
cambiar.
ADVERTENCIA
El vehículo podría patinar o
caer del gato y causarle a usted
o a las personas que se
encuentren cerca lesiones
graves o la muerte.
Tome las precauciones
siguientes:
• No se coloque debajo de un
vehículo elevado con un gato.
• No intente cambiar la rueda
en el carril de tráfico.
Desplace siempre el vehículo
completamente fuera de la
carretera a una zona firme y
nivelada alejada del tráfico
antes de cambiar una rueda.
Si no encuentra ninguna zona
firme y nivelada fuera de la
carretera, llame a un servicio
de grúa.
• Asegúrese de usar el gato
suministrado con el vehículo.
(Continúa)
(Continúa)
• Coloque el gato siempre en
las posiciones designadas del
vehículo y nunca en los
parachoques ni en otra parte
del vehículo para apoyar el
gato.
• No arranque ni haga
funcionar el motor con el
vehículo sobre el gato.
• No permita a nadie
permanecezca dentro del
vehículo mientras utilice el
gato.
• Mantenga a los niños alejados
de la carretera y del vehículo.
Page 410 of 546

617
Qué hacer en caso de emergencia

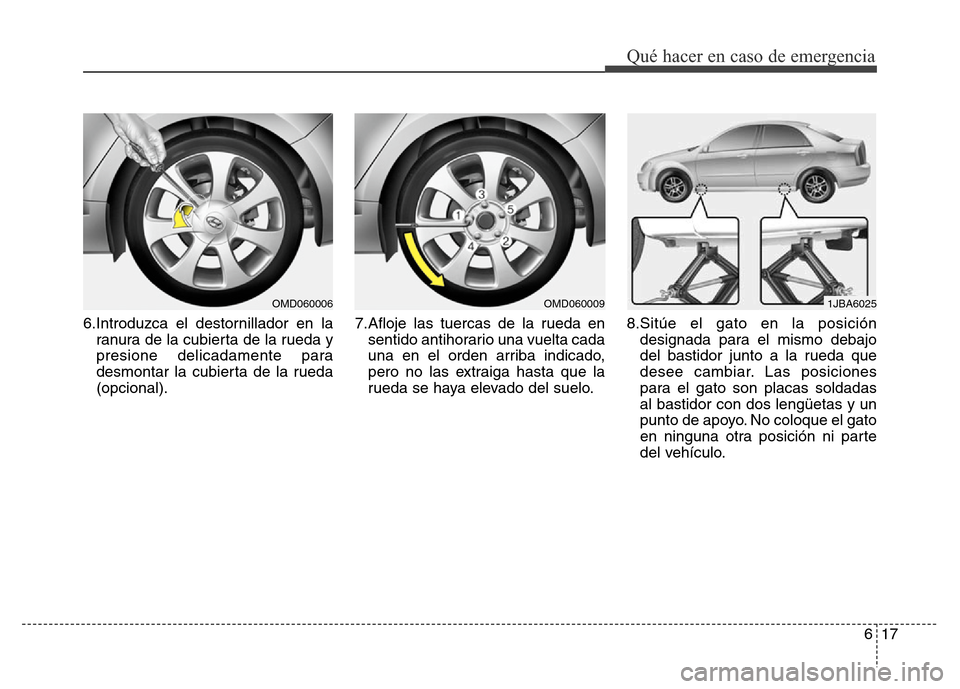

6.Introduzca el destornillador en la
ranura de la cubierta de la rueda y
presione delicadamente para
desmontar la cubierta de la rueda
(opcional).7.Afloje las tuercas de la rueda en
sentido antihorario una vuelta cada
una en el orden arriba indicado,
pero no las extraiga hasta que la
rueda se haya elevado del suelo.8.Sitúe el gato en la posición
designada para el mismo debajo
del bastidor junto a la rueda que
desee cambiar. Las posiciones
para el gato son placas soldadas
al bastidor con dos lengüetas y un
punto de apoyo. No coloque el gato
en ninguna otra posición ni parte
del vehículo.
OMD060006OMD0600091JBA6025
